Produkttyp	Thermostatische Bad-/Duscharmatur
Marke	Miomare
Modell	IAN 311546
Achsmaß der Anschlüsse	136 / 164 mm
Duschschlauchanschluss	G 1/2" (ca. 21 mm)
Wasseranschlussmuttern	G 3/4" (ca. 30 mm)
Bestimmungsgemäße Verwendung	Druckfestes Warmwassersystem (Zentralheizung, Durchlauferhitzer, Druckboiler)
Durchflussregelung	Ja, mit Drehregler
Temperaturregelung	Ja, mit Drehregler und Begrenzung auf 38 °C
Eco-Stop-Funktion	Ja, begrenzt den maximalen Durchfluss
Bad-/Duschumsteller	Ja (nur für Modell HG00625A)
Lieferumfang	2 S-Verschraubungen, 2 Rosetten, 2 Dichtringe, Armaturenkörper, Mischdüse, Regler
Montage	Durch qualifizierten Techniker, Hauptwasserzufuhr vor Installation schließen
Spülen vor Gebrauch	Wasser nach Lösen der Düse öffnen, 2 Minuten laufen lassen
Pflege und Reinigung	Klares Wasser und mildes Reinigungsmittel, weiches Tuch; Mischdüse regelmäßig entkalken
Sicherheitshinweise	Verbrennungsgefahr (kochendes Wasser), Stromschlaggefahr (Leckagen), Verletzungsgefahr (falsche Montage)
Garantie	5 Jahre ab Kaufdatum, deckt Material- und Herstellungsfehler ab
Verschleißteile	Unterlegscheiben und Dichtungen, müssen regelmäßig ausgetauscht werden
Trinkwasserinformationen	Wasser laufen lassen, wenn es länger als 4 Stunden gestanden hat; stehendes Wasser für Säuglinge vermeiden
Entsorgung	Verpackung recycelbar; bei der Gemeindeverwaltung erfragen

Häufig gestellte Fragen - IAN 311546 MIOMARE

Wie installiere ich die thermostatische Bad-/Duscharmatur Miomare IAN 311546?

Schließen Sie die Hauptwasserzufuhr. Schrauben Sie die S-Verschraubungen mit den Dichtringen an die Wand. Befestigen Sie den Armaturenkörper und ziehen Sie die Muttern fest. Schließen Sie den Duschschlauch (nicht im Lieferumfang) an das vorgesehene Gewinde an. Öffnen Sie das Wasser und prüfen Sie die Dichtheit.

Warum wird das Wasser nicht heiß genug?

Stellen Sie sicher, dass die Temperaturbegrenzung nicht aktiviert ist. Wenn Sie 38 °C überschreiten, drücken Sie den Druckknopf am Temperaturgriff und drehen Sie ihn nach unten, um die gewünschte Temperatur zu erreichen. Überprüfen Sie auch, ob Ihr Warmwassersystem kompatibel ist.

Wie reinige ich die Armatur, ohne sie zu beschädigen?

Verwenden Sie ein weiches Tuch und ein mildes Reinigungsmittel mit klarem Wasser. Vermeiden Sie scheuernde oder alkoholhaltige Produkte. Zum Entkalken schrauben Sie regelmäßig die Mischdüse ab und entfernen Sie Ablagerungen.

Was tun bei einem Leck an den Anschlüssen?

Überprüfen Sie, ob die Dichtringe richtig sitzen und nicht beschädigt sind. Ziehen Sie die Muttern nach. Wenn das Leck weiterhin besteht, ersetzen Sie die Dichtungen (Unterlegscheiben und Dichtungen sind Verschleißteile). Ziehen Sie bei Bedarf einen Fachmann hinzu.

Wie verwende ich die Eco-Stop-Funktion?

Die Eco-Stop-Funktion begrenzt den Wasserdurchfluss, um Wasser zu sparen. Um den Durchfluss über diese Grenze zu erhöhen, drücken Sie den Druckknopf am Durchflussregler und drehen Sie ihn gleichzeitig nach oben.

Ist diese Armatur mit einem Niederdruck-Warmwasserbereiter kompatibel?

Nein, sie ist nur für druckfeste Warmwassersysteme geeignet (Zentralheizung, Durchlauferhitzer, Druckboiler). Sie ist nicht geeignet für Niederdruck-Warmwasserbereiter wie offene Holz-, Kohle-, Öl-, Gas- oder Elektromodelle.

Wie stelle ich den Durchfluss zwischen Badewanne und Dusche um?

Verwenden Sie den Umschalter am Armaturenkörper (nur für Modell HG00625A). Er ermöglicht das Umschalten zwischen Badewannenfüllung und Dusche. Wenn Sie den Durchfluss unterbrechen, schaltet die Armatur automatisch auf Badewannenfüllung.

Wie lang ist die Garantiezeit des Produkts?

Dieses Produkt hat eine Garantie von 5 Jahren ab Kaufdatum. Bewahren Sie Ihren Kassenbon als Nachweis auf. Die Garantie deckt Material- und Herstellungsfehler ab, schließt jedoch Verschleißteile und Schäden durch unsachgemäße Verwendung aus.

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Temperaturregler. Zum Erhöhen drehen Sie ihn nach unten (in die angegebene Richtung). Zum Verringern drehen Sie ihn nach oben. Eine Temperaturbegrenzung verhindert eine unbeabsichtigte Einstellung über 38 °C.

Was tun, wenn der Wasserdurchfluss schwach ist?

Überprüfen Sie zuerst, ob die Eco-Stop-Funktion aktiviert ist (sie begrenzt den Durchfluss). Andernfalls reinigen Sie die Mischdüse: Schrauben Sie sie ab, spülen Sie sie aus und entfernen Sie Kalkablagerungen. Überprüfen Sie auch, ob die Absperrventile vollständig geöffnet sind.

BEDIENUNGSANLEITUNG IAN 311546 MIOMARE

Montage-, Bedienungs- und Sicherheitshinweise

FR CH

MITIGEURTHERMOSTATIQUE DE BAIGNOIRE / MITIGEUR THERMOSTATIQUE DE DOUCHE

Montage-, Bedienungs- und Sicherheitshinweise

Seite

5

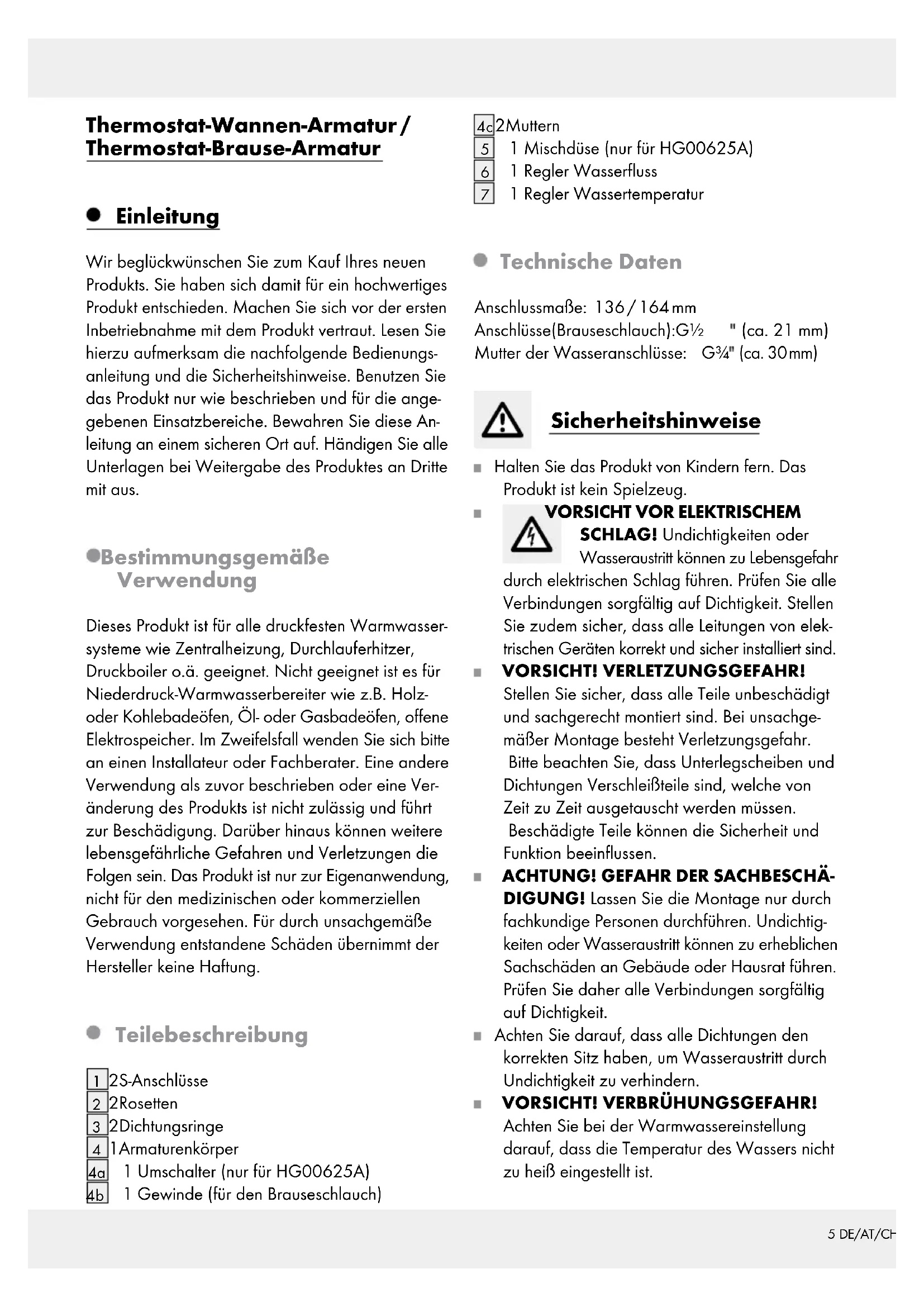

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzten Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieses Produkt ist für alle druckfosten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz-oder Kohlebadeöfen, Öl-oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sichitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus konnen weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäß Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

12S-Anschlusive
2 2Rosetten
32Dichtungsringe
41Armaturenkörper
4a 1 Umschalter (nur für HG00625A)
4b 1 Gewinde (für den Brauseschlauch)

4c2Muttern
1 Mischduse (nur für HG00625A)
1 Regler Wasserfluss
7 1 Regler Wassertemperature

- Technische Daten

AnschlussmaBe: 136/164mm

Anschlüsse(Brauseschlauch):G½ " (ca. 21 mm)

Mutter der Wasseranschlüsse: G^3/4 (ca. 30mm)

Sicherheitshinweise

• Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
  VORSICHT VOR ELEKTRISCHEM

SCHLAG! Undichtigkeiten oder

Wasseraustritt konnen zu Lebensgefahr

durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sichere, dass alle Leitungen von elektrischen Geräten korrekt und sichere installiert sind.

VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sichere, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.itte beachten Sie, dass Unterlegscheiben undDichtungen Verschleibeile sind, welche vonZeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile konnen die Sicherheit und Funktion beeinflussen.

ACHTUNG! GEFAHR DER SACHBESCHÄDIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführren. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prufen Sie dazu alle Verbindungen sorgfältig auf Dichtigkeit.

Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
VORSICHT! VERBRUHUNGSGEFAHR!

Achten Sie bei der Warmwassereinstellung daraufuf, dass die Temperatur des Wassers nicht zu heißt eingestellt ist.

Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
-itte lessen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf!

Montage

Armaturinstallieren

Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.

Drehen Sie vor der Installation die Hauptwasserzufahr ab, um Wasseraustritt durch Undichtigkeit zu verhindern.
Installieren Sie die Armatur an den Wandanschluß, wie in Abbildung A dargestellt.

Zubehör (Duschkopf und Brauseschlauch)* anschließen:

Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.

Schrauben Sie einen handelsüblichen Brausenschlauch* am Gewinde 4b fest.
Befestigen Sie einen handelsüblichen Duschkopf am Brauseschlauch.
Richten Sie sich zusammen nach den Montagehinweisen des Zubehörs.

* (nicht im Lieferumfang enthalten)

Armaturdurchspüssen

Um möglich Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespält werden. Gehen Sie dazu wie folgt vor (s. Abb. B).
Schauben Sie die Mischduse 5 ab.

Öffnen Sie die Haupt-Wasserzufuhr und halten Sie das Wasser zwei Minuten lang laufen.
Schauben Sie die Mischduse anschließend wieder an.

Bedienung

In Betriebnehmen

Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunachst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.

- Wasserfluss einstellen

Drehen Sie den Regler für den Wasserfluss 6, um die Stärke des Wasserflusses einzustellen.

Erhöhen:

Drehen Sie den Regler für den Wasserfluss nach oben.

Verringern:

Drehen Sie den Regler für den Wasserfluss nach unten.

Wassertemperatur einstellen

Drehen Sie den Regler für die Wassertemperatur um die Wassertemperatur einzustellen.

Erhöhen:

Drehen Sie den Regler für die Wassertemperatur nach unten.

Senken:

Drehen Sie den Regler für die Wassertemperatur nach oben.

- Temperaturbegrenzung

Eine Temperaturbegrenzung verhindert eine versehnliche Einstellung der Wassertemperatur über 38°C. Falls Sie eine höhere Temperatur wünschen, drücken Sie den Druckkopf auf dem Temperaturwahlgriff und drehen Sie damit gleichzeitig den

Temperaturwahlgriff nach unten, bis die gewünschte Temperatur erreicht ist.

- Eco-Stopp-Funktion

Die Armatur verfügt über eine Eco-Stopp-Funktion, die den Wasser Durchfluss begrenzt. Drücken Sie den Druckknopf auf dem Regler für den Wasserfluss und drehen Sie damit gleichzeitig den Regler für den Wasserfluss nach oben, um einen hohenen Wasser-durchfluss einzustellen.

UmschalterWassereinlauf Wanne/Duschbrause (nur für HG00625A)

Siehe Abb. C.

Hinweis: Wenn Sie den Wasserfluss mit dem Regler Wasserfluss abstellen, schaltet die Armatur automatisch auf Wannenfüllung um.

Wartung und Reinigung

- Armatur pflegen und reinigen

Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:

• Verwenden Sie keine atzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigten können.
  Reinigen Sie ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
  Schrauben Sie die Mischduse 5 in regel-maBigen Abstenden heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schaden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

- Trinkbarkeit von Leitungswasser

Informieren Sie sich bei ihren örtlichen Behörden über die Trinkbarkeit des Wassers in ihrer Stadt / Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

• Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Geträken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls konnen gesundheitliche Beschwerden auftreten. Frisches Wasser konnen Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
• Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und/oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
  Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonderss gesundheitsschädlich.

Garantie

Das Produkt wurde nach strengen Qualitätstrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln theses Produkte stehen ihren gegen den Verkäufen des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benoigt.

Tritt innerhalb von 5 Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteleile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und dazu als Verschleiße angehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
