MODE D'EMPLOI IAN 312113 MIOMARE
Instructions de montage, d'utilisation et consignes de sécurité
IT CH
MISCELATORE A UNA LEVA PER LAVANDINO
FR / CH Instructions de montage, d'utilisation et consignes de sécurité Page 9


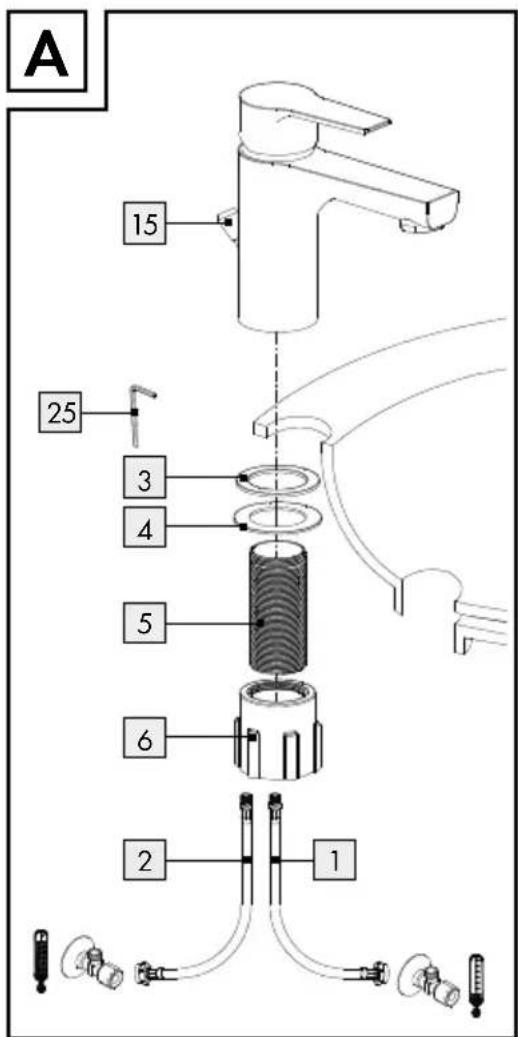

A 15 25 3 4 5 6 2 1


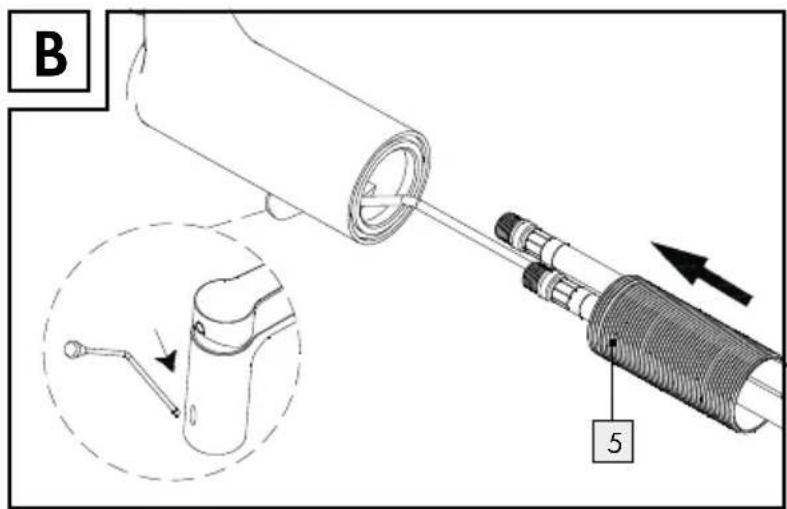

B 5

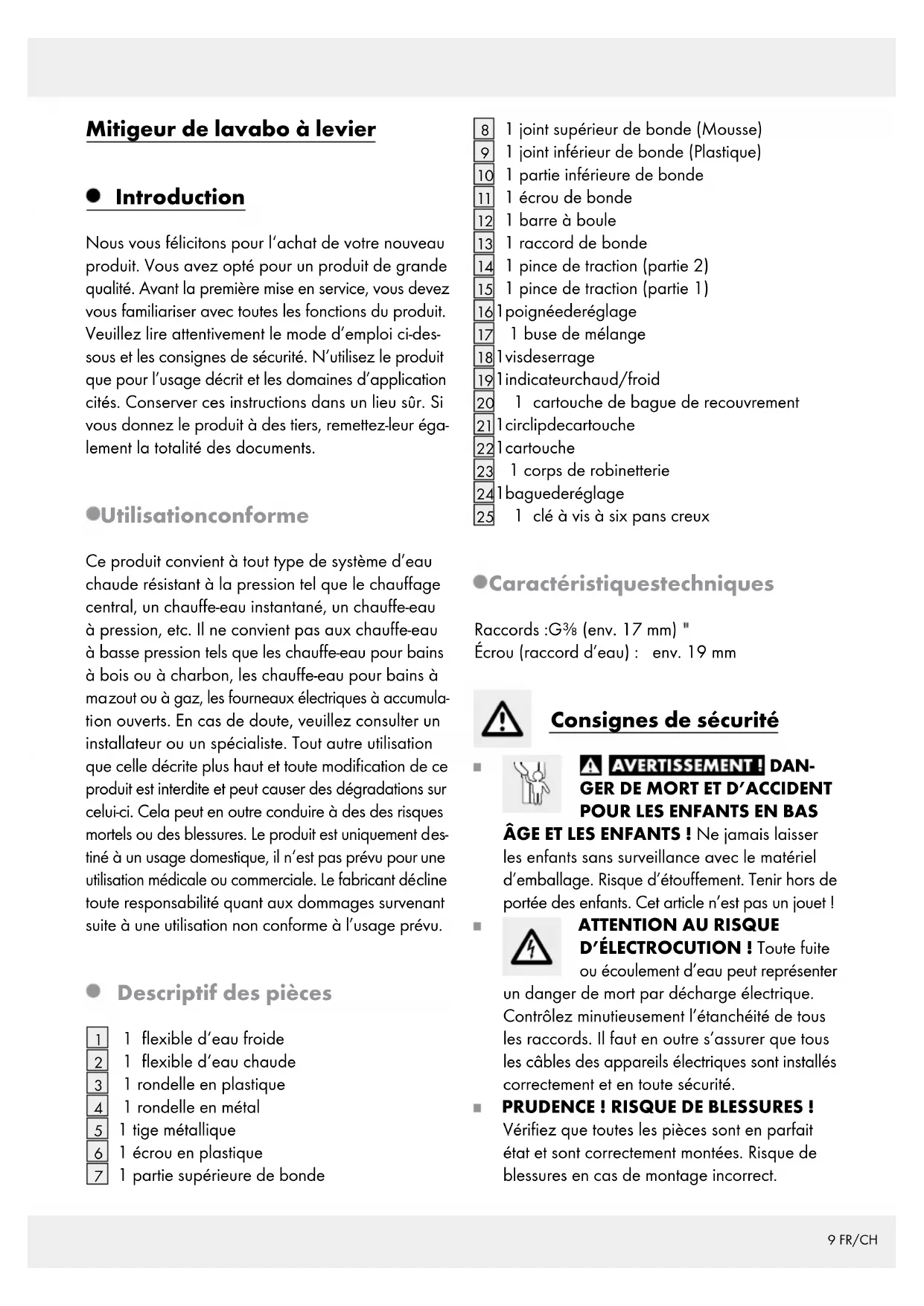

Mitigeur de lavabo à levier
- Introduction
Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage décrit et les domaines d'application cités. Conserver ces instructions dans un lieu sûr. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.
Utilisationconforme
Ce produit convient à tout type de système d'eau chaude résistant à la pression tel que le chauffage central, un chauffe-eau instantané, un chauffe-eau à pression, etc. Il ne convient pas aux chauffe-eau à basse pression tels que les chauffe-eau pour bains à bois ou à charbon, les chauffe-eau pour bains à mazout ou à gaz, les fourneaux électriques à accumulation ouverts. En cas de doute, veuillez consulter un installateur ou un spécialiste. Tout autre utilisation que celle décrite plus haut et toute modification de ce produit est interdite et peut causer des dégradations sur celui-ci. Cela peut en outre conduire à des des risques mortels ou des blessures. Le produit est uniquement destiné à un usage domestique, il n'est pas prévu pour une utilisation médicale ou commerciale. Le fabricant décline toute responsabilité quant aux dommages survenant suite à une utilisation non conforme à l'usage prévu.
• Descriptif des pièces
1 flexible d'eau froide
2 1 flexible d'eau chaude
3 1 rondelle en plastique
4 1 rondelle en métal
5 1 tige métallique
6 1 écrou en plastique
7 1 partie supérieure de bonde
8 1 joint supérieur de bonde (Mousse)
9 1 joint inférieur de bonde (Plastique)
10 1 partie inférieure de bonde
11 1 écrou de bonde
12 1 barre à boule
13 1 raccord de bonde
14 1 pince de traction (partie 2)
15 1 pince de traction (partie 1)
16 1 poignéederéglage
17 1 buse de mélange
181visdeserrage
191 indicateurchaud/froid
20 1 cartouche de bague de recouvrement
211 circlipdecartouche
221 cartouche
23 1 corps de robinetterie
241 baguederéglage
25 1 clé à vis à six pans creux
Caractéristiquestechniques
Raccords :G ^3/8 (env. 17 mm) "
Écrou (raccord d'eau) : env. 19 mm
Consignes de sécurité
AVERTISSEMENT! DANGER DE MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS
ÂGE ET LES ENFANTS ! Ne jamais laisser les enfants sans surveillance avec le matériel d'emballage. Risque d'étouffement. Tenir hors de portée des enfants. Cet article n'est pas un jouet !
ATTENTION AU RISQUE D'ÉLECTROCUTION ! Toute fuite ou écoulement d'eau peut représenter
un danger de mort par décharge électrique.
Contrôlez minutieusement l'étanchéité de tous les raccords. Il faut en outre s'assurer que tous les câbles des appareils électriques sont installés correctement et en toute sécurité.
PRUDENCE ! RISQUE DE BLESSURES !
Vérifiez que toutes les pièces sont en parfait état et sont correctement montées. Risque de blessures en cas de montage incorrect.
N'oubliez pas que les rondelles et les joints sont des pièces d'usure qui doivent être remplacées de temps en temps. Les pièces endommagées peuvent affecter la sécurité et le fonctionnement.
ATTENTION ! RISQUE DE DÉGÂTS
MATÉRIELS ! Confiez exclusivement le montage à des techniciens qualifiés. Les fuites ou ruptures de conduites d'eau peuvent occasionner d'importants dégâts matériels du bâtiment ou des équipements ménagers. Veuillez donc contrôler soigneusement l'étanchéité de tous les raccords.
■ Veillez à ce que les joints soient correctement placés pour éviter que de l'eau ne s'écoule par les zones non étanches.
PRUDENCE ! RISQUE D'ÉBOUILLANTE-
MENT ! Veillez lors du réglage de l'eau chaude à ce que la température de celle-ci ne soit pas trop chaude.
- Familiarisez-vous avant l'installation avec toutes les particularités sur place, par ex. avec les raccords d'eau et les dispositifs d'arrêt.
- Veuillez lire attentivement le mode d'emploi avant le montage et l'utilisation du produit. Conservez toutes les consignes de sécurité et instructions pour consultation ultérieure !
●Montage
• Installation du robinet
- Coupez l'alimentation principale en eau pour éviter que de l'eau ne s'écoule par les zones non étanches. Laissez s'écouler l'eau restée dans les canalisations.

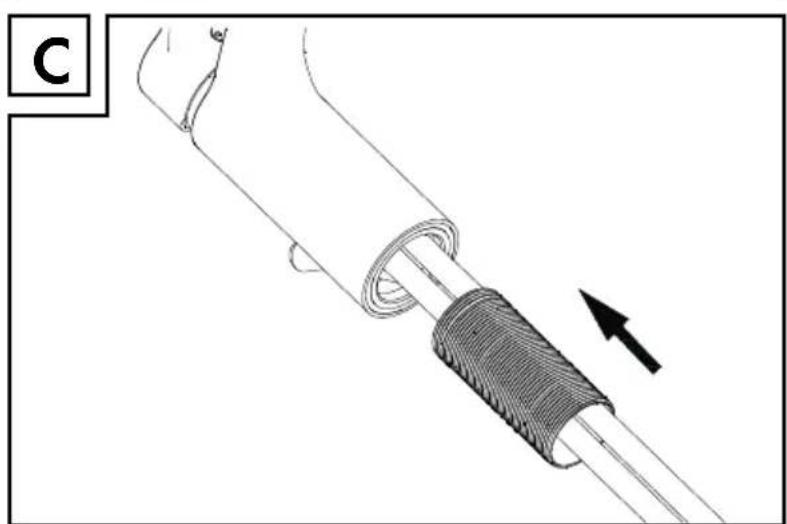

□ Installez le robinet comme indiqué sur les illustrations A-D.
⚠️ PRUDENCE ! Ne tordez pas les flexibles et ne les mettez pas sous tension. Dans le cas contraire, il existe un risque de dégâts matériels.
- Mise en place de la bonde d'évacuation excentrique
□ Installez la pince de traction du robinet comme indiqué sur l'illustration E-G.
Utilisation de la bonde d'évacuation excentrique
□ Voir ill. H.
- Rinçage du robinet
Afin d'éliminer les éventuelles impuretés, il convient de rincer le robinet avant la première utilisation. Procédez comme suit (voir ill. I):
☐ Dévissez la buse de mélange 17.
Ouvrez l'alimentation principale en eau et laissez l'eau couler pendant deux minutes.
□ Revissez la buse de mélange.
●Utilisation
Mise en service
Remarque : si le robinet n'est pas utilisé pendant une période prolongée, commencez par laisser couler l'eau un certain temps pour éliminer les résidus et l'eau stagnante accumulés dans les conduites.
□ Ouvrez l'alimentation principale en eau.
Remontez le levier de réglage 16 et le tourner à droite ou à gauche pour régler l'intensité du jet et la température de l'eau.
Eau chaude :
□ Tournez le levier de réglage 16 vers la gauche.
Eau froide :
□ Tournez le levier de réglage 16 vers la droite.
Contrôlez le fonctionnement du mitigeur. Tournez le levier de réglage 16 dans toutes les positions possibles. Contrôlez régulièrement l'étanchéité de tous les raccords.
- Réglage de la limitation de la température
La cartouche 22 de cette robinetterie est équipée d'une limitation de la température. Cette fonction n'est pas activée d'usine (réglage neutre).
ATTENTION ! Le réglage de la limitation de la température ne doit être effectué qu'après avoir monté la robinetterie.
□ Coupez l'arrivée d'eau principale.
Retirez la plaquette rouge/bleu chaud/froid 19 avec précautions à l'aide d'un petit tournevis plat (voir im. J).
Retirez la vis d'arrêt 18 en tournant dans le sens inverse des aiguilles d'une montre avec une clé Allen 25.
ATTENTION ! Ne dévissez pas complètement a vis, desserrez-la seulement jusqu'à ce que le evier de réglage 16 puisse être retiré facilement.
Retirez le levier de réglage 16.
☐ Desserrez la bague de recouvrement de la cartouche à la main 20 et dévissez ensuite le circlip de la cartouche 21 à l'aide d'une pince à tubes.
Tirez maintenant l'anneau d'ajustement 24 vers le haut a l'aide d'un tournevis.
Remarque : Ne retirez pas la cartouche.
Placez l'anneau d'ajustement dans la position souhaitée comme montré sur l'illustration K.
Remarque : La bague de réglage peut restreindre l'angle de rotation de la poignée permettant ainsi une limitation du débit d'eau chaude.
☐ Resserrez les circlips des cartouches 21 sur le bras de levier 23 à l'aide de la clé serre-tubes. Fixez les anneaux de couvercle des cartouches 20 à la main.
Replacez le levier de réglage 16 sur le corps de la robinetterie 23 et resserrez la vis de blocage 18 à l'aide d'une clé à six pans creuse 25, en tournant dans le sens des aiguilles d'une montre.
Poussez la plaquette rouge/bleu chaud/froid 19 dans l'ouverture.
Ouvrir l'alimentation principale en eau et vérifier la limitation de température.
- Fonction d'économie d'eau
□Lacartouche 22 de cette robinetterie est équipée d'une fonction d'économie d'eau. Cette fonction réduit le débit d'eau. Elle vous permet d'économiser jusqu'à 50 % d'eau (voir Fig. L).
□ Levez le levier de réglage 16 jusqu'à ce que vous sentiez une légère résistance. Cette résistance assure l'arrêt à demi-ouverture et limite en toute simplicité le débit d'eau.
Pour augmenter le débit, levez le levier 16 en exerçant une légère pression pour passer la résistance.
- Fonction d'économie d'énergie
Lacartouche 22 de cette robinetterie est équipée d'une fonction d'économie d'énergie.
□ Uniquement de l'eau froide coule lorsque le levier de réglage 16 est en position centrale. La consommation d'énergie en est ainsi réduite (voir Fig. M).
● Maintenance et nettoyage
- Entretien et nettoyage du robinet
Les robinets sanitaires requièrent un entretien particulier. Veuillez pour cela respecter les instructions suivantes :
N'utilisez aucun produit corrosif ou à base d'alcool pour le nettoyage, car ces produits peuvent endommager les robinets.
Nettoyez uniquement votre robinet à l'eau claire avec un détergent neutre et un chiffon doux ou une peau de chamois.
Dévissez régulièrement la buse de mélange 17 et éliminez les dépôts de calcaire ou les corps étrangers.
Le non-respect des instructions d'entretien peut entraîner des dommages sur la surface. Il est alors impossible de faire valoir ses droits de garantie.
- Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.
●Informations
- Potabilité de l'eau du robinet
□ Informez-vous auprès des autorités locales sur la potabilité de l'eau dans votre ville / commune.
D'une façon générale, pour la potabilité de l'eau du robinet, nous recommandons :
Laissez couler l'eau un bref moment si elle a stagné plus de quatre heures dans les tuyaux. N'utilisez pas l'eau stagnante pour préparer les repas et les boissons, et surtout pas dans la préparation des aliments pour nourrissons. Dans le cas contraire, il existe des risques pour la santé. L'eau qui sort du robinet est bonne lorsqu'elle est nettement plus fraîche que l'eau stagnante.
- Ne pas utiliser d'eau stagnante venant de tuyauteries chromées pour la nourriture et / ou les soins corporels si vous êtes allergique au nickel. Une telle eau peut contenir une grande quantité de nickel et provoquer des réactions allergiques.
N'utilisez pas d'eau potable venant de tuyauteries de plomb pour la préparation d'aliments pour nourrisson et / ou pendant la grossesse pour la préparation des aliments. Le plomb pénètre dans l'eau potable, ce qui est particulièrement dangereux pour la santé des nourrissons et des jeunes enfants.
Garantie
Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Ce produit bénéficie d'une garantie de 5 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.
Si un problème matériel ou de fabrication devait survenir dans 5 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
