BEDIENUNGSANLEITUNG IAN 312113 MIOMARE
EINHEBEL-WASCHTISCHMISCHER
DE AT CH
EINHEBEL-WASCHTISCHMISCHER
Montage-, Bedienungs- und Sicherheitshinweise
FR CH
MITIGEUR DE LAVABO À LEVIER
DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

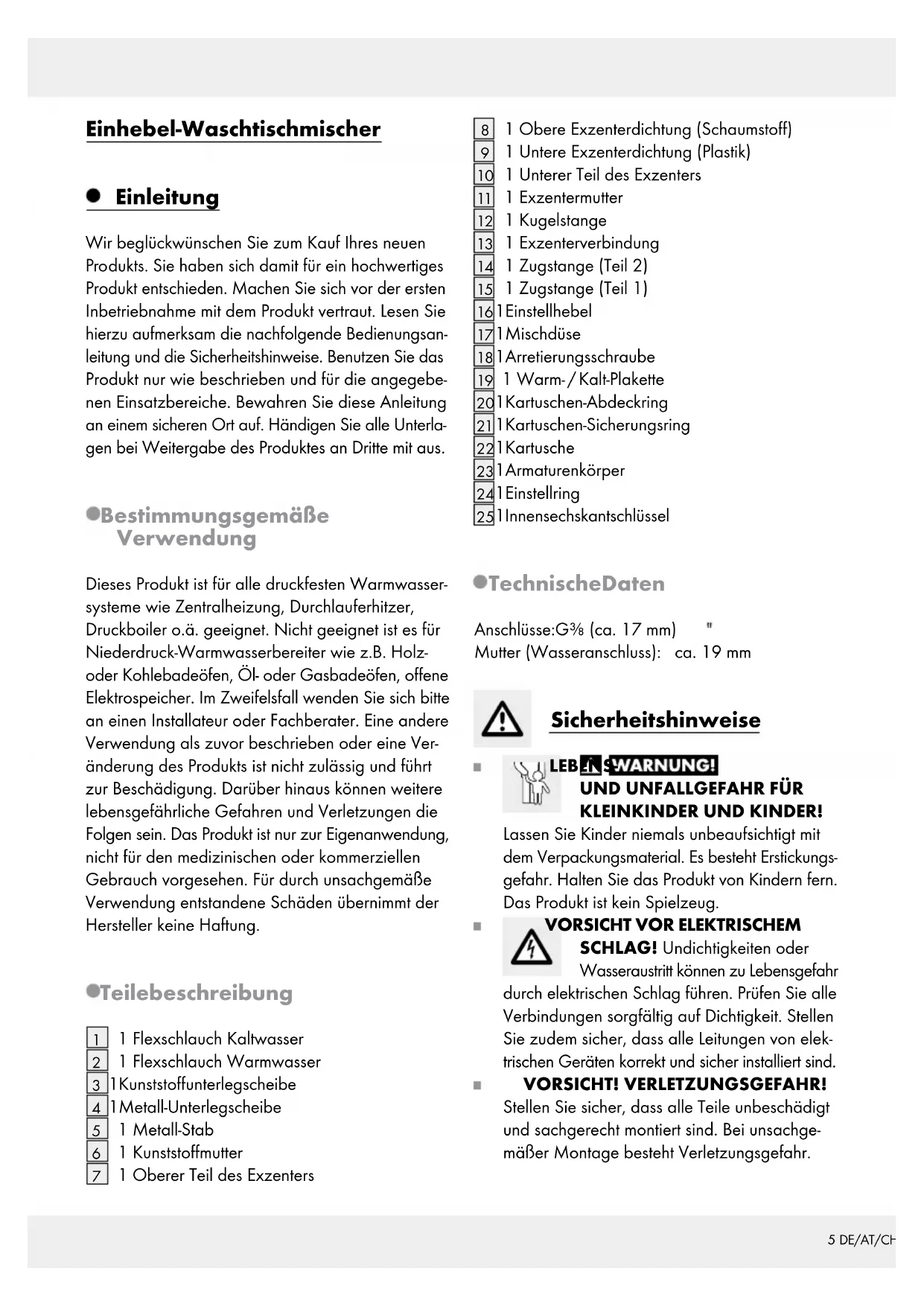

Seite 5
Einhebel-Waschtischmischer
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.
Bestimmungsgemäße Verwendung
Dieses Produkt ist für alle druckfesten Warmwasser- systeme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Ver- änderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.
Teilebeschreibung
1 Flexschlauch Kaltwasser
2 1 Flexschlauch Warmwasser
31 Kunststoffunterlegscheibe
4 1 Metall-Unterlegscheibe
5 1 Metall-Stab
6 1 Kunststoffmutter
7 1 Oberer Teil des Exzenters
8 1 Obere Exzenterdichtung (Schaumstoff)
9 1 Untere Exzenterdichtung (Plastik)
10 1 Unterer Teil des Exzenters
11 1 Exzentermutter
12 1 Kugelstange
13 1 Exzenterverbindung
14 1 Zugstange (Teil 2)
15 1 Zugstange (Teil 1)
16 1 Einstellhebel
171 Mischdüse
181 Arretierungsschraube
19 1 Warm-/Kalt-Plakette
201 Kartuschen-Abdeckring
21 1 Kartuschen-Sicherungsring
221 Kartusche
231Armaturenkörper
241 Einstellring
251 Innensechskantschlüssel
TechnischeDaten
Anschlüsse:G ^3/8 (ca. 17 mm)
Mutter (Wasseranschluss): ca. 19 mm
Sicherheitshinweise
LEBEN SWARNUNG! UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
VORSICHT VOR ELEKTRISCHEM
SCHLAG! Undichtigkeiten oder
Wasseraustritt können zu Lebensgefahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.
VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.
Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.
ACHTUNG! GEFAHR DER SACHBESCHÄ-
DIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.
Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
VORSICHT! VERBRÜHUNGSGEFAHR!
Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.
■ Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
- Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!
●Montage
Armaturinstallieren
■ Stellen Sie die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern. Lassen Sie das restliche Leitungswasser ablaufen.
☐ Installieren Sie die Armatur, wie in Abbildung A-D dargestellt.
⚠ VORSICHT! Verbiegen Sie die Flexschläuche nicht und bringen Sie sie nicht unter Spannung. Ansonsten besteht die Gefahr der Sachbeschädigung.
●Excenter-Ablaufgarnitur anbringen
☐ Installieren Sie die Zugstangen-Ablaufgarnitur, wie in Abbildung E-G dargestellt.
●Excenter-Ablaufgarnitur verwenden
□ Siehe Abb. H.
- Armaturdurchspülen
Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie dazu wie folgt vor (s. Abb. I):
□ Schrauben Sie die Mischdüse 17 ab.
☐ Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen.
☐ Schrauben Sie die Mischdüse anschließend wieder an.
Bedienung
In Betrieb nehmen
Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.
☐ Öffnen Sie die Haupt-Wasserzufuhr.
□ Heben Sie den Einstellhebel 16 an und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.
Heißwasser:
□ Schwenken Sie den Einstellhebel 16 nach links.
Kaltwasser:
□ Schwenken Sie den Einstellhebel 16 nach rechts.
☐ Prüfen Sie den Betrieb der Mischbatterie.
Schwenken Sie dafür den Einstellhebel 16 in
alle erlaubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit.
●Temperaturbegrenzung einstellen
Die Kartusche 22 dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung).
VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nachdem Sie die Armatur montiert haben.
□ Stellen Sie die Haupt-Wasserzufuhr ab.
☐ Entfernen Sie die rot/blaue Warm-/Kalt-Plakette 19, vorsichtig mit einem kleinen, flachen Schraubendreher (s. Abb. J).
Lösen Sie die Arretierungsschraube 18 mit einem Innensechskantschlüssel 25 durch Drehen gegen den Uhrzeigersinn.
VORSICHT! Schraube nicht vollständig herausdrehen, nur lösen, bis sich der Einstellhebel 16 leicht abnehmen lässt.
□ Entnehmen Sie den Einstellhebel 16.
☐ Lösen Sie den Kartuschen-Abdeckring 20 von Hand und schrauben Sie dann den Kartuschen-Sicherungsring 21 mit Hilfe einer Rohrzange ab.
☐ Ziehen Sie nun den Einstellring 24 mit Hilfe eines Schraubendrehers nach oben.
Hinweis: Entfernen Sie nicht die Kartusche.
☐ Platzieren Sie den Einstellring in gewünschter Position, wie in Abbildung K dargestellt.
Hinweis: Der Einstellung kann den Drehwinkel des Griffs einschränken, sodass die Durchflussmenge von Warmwasser begrenzt werden kann.
☐ Ziehen Sie den Kartuschen-Sicherungsring 21 mit Hilfe der Rohrzange wieder auf dem Armaturenkörper 23 fest. Befestigen Sie den Kartuschen-Abdeckring 20 von Hand.
☐ Setzen Sie den Einstellhebel 16 wieder auf den Armaturenkörper 23 und ziehen Sie die Arretierungsschraube 18 mit einem Innensechskant-schlüssel 25 durch Drehen im Uhrzeigersinn fest.
Drücken Sie die rot/blaue Warm-/Kalt-Plakette 19 in die Öffnung.
□ Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Temperaturbegrenzung.
Wasserspar-Funktion
Die Kartusche 22 dieser Armatur verfügt über eine Wasserspar-Funktion. Diese Funktion begrenzt die Menge des Wasserdurchflusses. Dadurch können Sie bis zu 50 % Wasser einsparen (siehe Abb. L).
□ Heben Sie den Einstellhebel 16, bis Sie einen leichten Widerstand spüren. Dieser Widerstand sorgt für einen Stopp bei halber Öffnung und begrenzt so ganz einfach den Wasserdurchfluss.
□ Wenn Sie die Durchflussmenge erhöhen wollen, bewegen Sie den Einstellhebel 16 mit leichtem Druck über den Widerstand hinaus.
●Energiespar-Funktion
□DieKartusche 22 dieser Armatur verfügt über eine Energiespar-Funktion.
Es fließt nur kaltes Wasser, wenn der Einstellhebel 16 auf die mittlere Position eingestellt ist. Der Energieverbrauch wird dadurch reduziert (siehe Abb. M).
● Wartung und Reinigung
Armatur pflegen und reinigen
Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:
■ Verwenden Sie keine ätzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigen könnten.
□ Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
☐ Schrauben Sie die Mischdüse 17 in regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper.
Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Informationen
Trinkbarkeit von Leitungswasser
☐ Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.
Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:
Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
- Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die
Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
Stand der Informationen · Version des
10 / 2018 · Ident.-No.: HG04589102018-1
