SR8080BP - Haut-parleur DEFINITIVE TECHNOLOGY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur ambiophonique bipolaire
Marque	Definitive Technology
Modèle	SR8080BP
Dimensions (H x L x P)	39,69 cm x 22,76 cm x 15,5 cm
Nombre de haut-parleurs grave/médium	2
Diamètre des grave/médium	11,43 cm
Nombre de haut-parleurs aigus	2
Diamètre des aigus	2,54 cm
Réponse en fréquence	40 Hz – 30 kHz
Sensibilité	92 dB
Impédance nominale	8 ohms
Puissance recommandée de l'amplificateur	20 – 200 W
Utilisation recommandée	Enceinte arrière ou latérale dans un système home cinéma
Configuration dans l'amplificateur	Régler sur "Petit" et fréquence de coupure à 80 Hz
Garantie haut-parleurs et coffrets	5 ans
Garantie composants électroniques	3 ans
Assistance technique	Téléphone : 1 800 228-7148 (États-Unis/Canada) ou 01 410 363-7148 (autres pays), email : [e-mail]
Entretien et nettoyage	Éviter tout liquide ou corps étranger dans le coffret. Nettoyer avec un chiffon sec.
Pièces détachées et réparabilité	Contacter le revendeur agréé ou le service après-vente Definitive Technology pour obtenir une autorisation de retour.
Sécurité	Respecter les polarités (+/-) lors du branchement. Ne pas dépasser la puissance recommandée.

FOIRE AUX QUESTIONS - SR8080BP DEFINITIVE TECHNOLOGY

À quelle hauteur et distance placer les enceintes SR8080BP ?

Pour une utilisation arrière, placez-les à environ 2 mètres de hauteur et espacées de 2 mètres derrière la zone d'écoute. Pour une utilisation latérale, à 2 mètres de hauteur, directement sur le côté ou 30 à 60 cm en arrière.

Comment brancher correctement les enceintes ?

Dénudez le fil sur 6 mm, identifiez les repères de polarité (+/-), dévissez la borne, insérez le conducteur puis revissez fermement. Veillez à relier les bornes + de l'enceinte à celles de l'amplificateur, et de même pour les bornes -.

Pourquoi ne pas utiliser la calibration automatique de l'amplificateur ?

Les enceintes bipolaires peuvent tromper la calibration automatique. Il est recommandé de régler manuellement les enceintes sur 'Petit' et la fréquence de coupure à 80 Hz pour le SR8080BP.

Que faire en cas de distorsion à fort volume ?

La distorsion indique une sollicitation excessive de l'amplificateur ou des enceintes. Baissez le volume. Assurez-vous que la puissance de l'amplificateur ne dépasse pas 200 W par enceinte.

Comment résoudre un manque de graves ?

Un manque de graves est souvent dû à un câblage hors phase. Vérifiez que les polarités (+ et -) sont respectées sur chaque enceinte et que les deux enceintes sont câblées de la même manière (en phase).

Quels sont les réglages recommandés dans l'amplificateur ?

Configurez les enceintes sur 'Petit' et réglez la fréquence de coupure à 80 Hz pour le modèle SR8080BP. Pour le SR8040BP, utilisez 100 Hz.

Comment obtenir une assistance technique ?

Contactez votre revendeur agréé Definitive Technology ou appelez le 1 800 228-7148 (États-Unis/Canada) ou le 01 410 363-7148 (autres pays). Vous pouvez aussi envoyer un email à [e-mail]. L'assistance est en anglais.

Quelle est la durée de garantie du SR8080BP ?

La garantie est de 5 ans pour les haut-parleurs et coffrets, et de 3 ans pour les composants électroniques, à compter de la date d'achat chez un revendeur agréé.

Puis-je utiliser ces enceintes comme enceintes principales ?

Ces enceintes sont conçues principalement pour une utilisation comme enceintes arrière ou latérales (ambiophoniques). Elles peuvent aussi servir d'enceintes d'effets dans un système multicanal, mais ne sont pas idéales comme enceintes principales.

Comment entretenir les enceintes ?

Nettoyez avec un chiffon sec. Évitez tout liquide ou corps étranger dans le coffret. Assurez-vous que les connexions sont bien serrées et que les câbles ne sont pas endommagés.

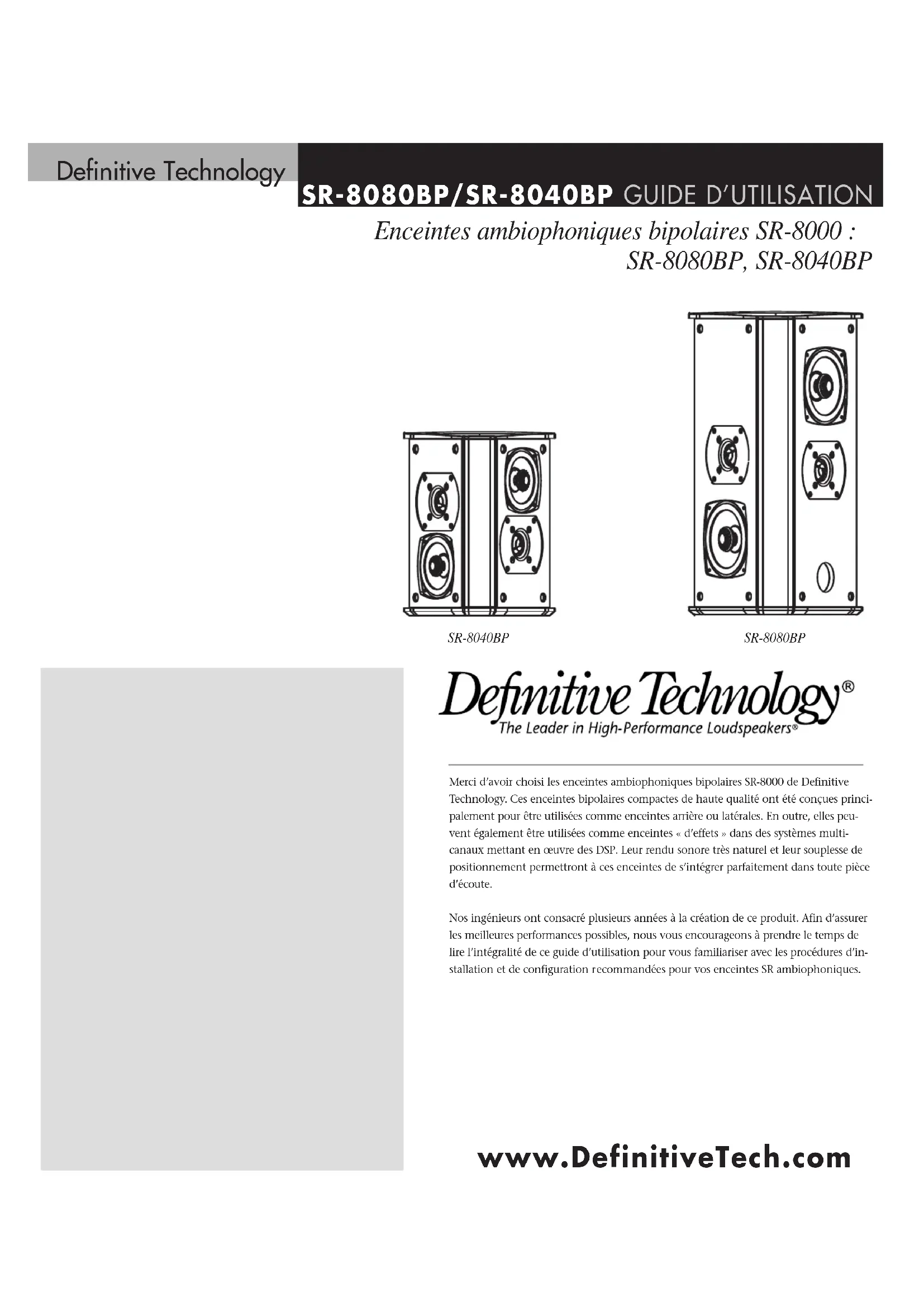

MODE D'EMPLOI SR8080BP DEFINITIVE TECHNOLOGY

Merci d'avoir choisi les enceintes ambiophoniques bipolaires SR-8000 de Definitive Technology. Ces enceintes bipolaires compactes de haute qualité ont été conçues principalement pour être utilisées comme enceintes arrière ou latérales. En outre, elles peuvent également être utilisées comme enceintes « d'effets » dans des systèmes multicanaux mettant en œuvre des DSP. Leur rendu sonore très naturel et leur souplesse de positionnement permettront à ces enceintes de s'intégrer parfaitement dans toute pièce d'écoute.

Nos ingénieurs ont consacré plusieurs années à la création de ce produit. Afin d'assurer les meilleures performances possibles, nous vous encourageons à prendre le temps de lire l'intégralité de ce guide d'utilisation pour vous familiariser avec les procédures d'installation et de configuration recommandées pour vos enceintes SR ambiophoniques.

Positionner les enceintes ambiophoniques SR-8000

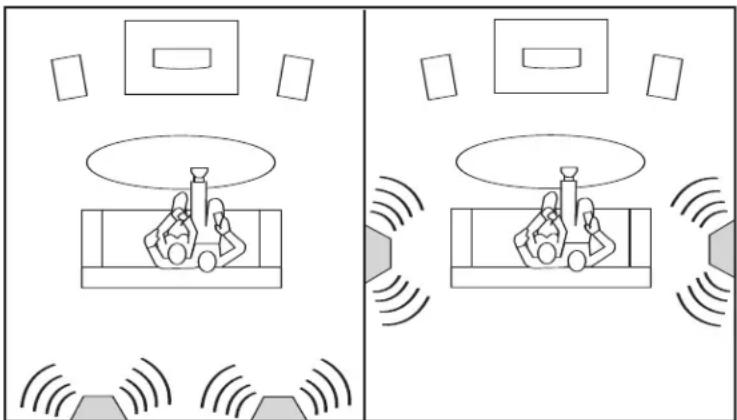

Figure 1 - Positionnement arrière et latéral des enceintes ambiophoniques

Pour une utilisation comme enceintes ambiophoniques arrière, positionnez les enceintes à environ deux mètres de hauteur et séparées de deux mètres l'une de l'autre, directement derrière la zone d'écoute.

Pour une utilisation comme enceintes ambiophoniques latérales, positionnez les enceintes à environ deux mètres de hauteur et directement sur le côté de la zone d'écoute ou de 30 à 60 cm en arrière de celle-ci.

Brancher les enceintes

Figure 2 - Câblage et polarité

Dénudez le fil sur 6 mm.

Identifiez les repères sur le câble et respectez les polarités +/-.

1. Dévissez la borne et insérez le conducteur dans l'orifice.
2. Revissez jusqu'à ce que le conducteur soit solidement immobilisé.

Veillez toujours à ce que les bornes + et les bornes - soient reliées à leur polarité respectives sur les deux appareils.

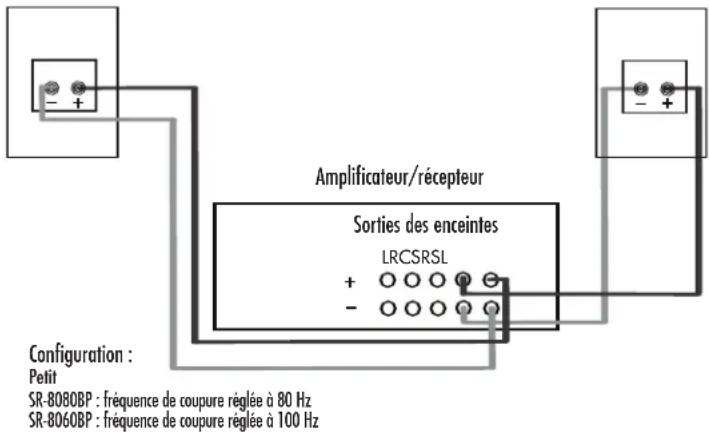

Figure 3 - Raccordement de l'enceinte à l'amplificateur

REMARQUE IMPORTANTE :

N'utilisez pas la fonction de calibration automatique de votre amplificateur/récepteur. De par leur nature bipolaire, ces enceintes ont souvent tendance à tromper cette fonction.

Sur les systèmes multicanaux Dolby Digital et DTS, l'équilibrage des canaux et la configuration des enceintes font l'objet de procédures critiques qui doivent impérativement être suivies afin que le système fonctionne convenablement. Consultez le gui de votre amplificateur/récepteur ou processeur pour savoir comment accéder aux menus de calibration de votre système. Configurez les enceintes à « petit » et réglez la fréquence de coupure sur 80 Hz pour le modèle SR-8080BP et sur 100 Hz pour le modèle SR-8040BP.

Dépannage

Si vous rencontrez des difficultés avec vos enceintes de Série SR, essayez les suggestions ci-dessous. Si les problèmes persistent, contactez votre revendeur agréé Definitive Technology afin d'obtenir de l'assistance.

1. La distorsion audible lorsque les enceintes sont poussées à fort volume est causée par une sollicitation de l'amplificateur ou du récepteur supérieure à ses capacités les ou à celles des enceintes. La plupart des amplificateurs/récepteurs offrent leur pleine puissance bien avant que le bouton de volume soit tourné à fond, ce qui fait que la position de ce dernier est un piètre indicateur de leur limite de puissance. Si vous constatez une distorsion lorsque vous écoutez de la musique très fort, baissez le volume.
2. Si vous remarquez un niveau de grave insuffisant, la raison probable est qu'une enceinte est hors phase par rapport aux autres et doit être recâblée en prenant garde à bien raccorder le positif (+) au positif (+) et le négatif (-) au négatif (-) sur les deux voies. La majorité des câbles de haut-parleurs différencient les fils d'une manière ou d'une autre (code couleur, texture ou inscription). Il est essentiel de relier les deux enceintes à l'ampli de la même manière (en phase).
3. Assurez-vous que tous les cordons d'interconnexion de votre système sont solidement branchés.
4. Vérifiez qu'aucun corps étranger ou liquide n'a pénétré dans le coffret de l'enceinte.

Nous serons ravis de vous préter assistance si vous avez des questions concernant votre enceinte centrale ou sa configuration. N'hésitez pas à communiquer avec le revendeur Definitive Technology le plus proche ou à nous appeler directement au 1 800 228-7148 (États-Unis et Canada) ou au 01 410 363-7148 (tous les autres pays), ou bien à nous envoyer un courriel à cette adresse : [e-mail].

L'assistance technique est offerte en anglais uniquement.

Bureaux de Definitive Technology

Téléphone : 1 800 228-7148 (États-Unis et Canada),

01 410 363-7148 (autres pays)

Service après-vente

Pour obtenir un service après-vente concernant vos enceintes Definitive, communiquez avec votre revendeur Definitive Technology local. Toutefois, si vous souhaitez nous retourner l'enceinte, nous vous demandons de communiquer avec nous directement afin de décrire le problème et obtenir une autorisation de retour ainsi que l'adresse du centre de maintenance le plus proche. L'adresse mentionnée dans ce document est celle de notre siège social. Vous devez impérativement communiquer avec nous et obtenir une autorisation de retour avant de nous envoyer ou retourner vos enceintes.

Remarques :

	SR-8080BP	SR-8040BP
Spécifications
Réponse en fréquence globale	40 Hz – 30 kHz	50 Hz – 30 kHz
Sensibilité 92 dB 92 dB
Impédance nominale 8 ohms	8	ohms
Puissance conseillée de l'amplificateur associé	20 – 200w 20 – 150w
Dimensions
Hauteur	39,69
Largeur	22,76
Profondeur	15,5
Haut-parleurs
Nombre de grave/médiaux	2	2
Diamètre des grave/médiaux	11,43 cm	8,89 cm
Nombre d'aigus	2	2
Diamètre des aigus	2,54 cm	2,54 cm

cm cm cm

13,5

Garantie limitée : 5 ans pour les haut-parleurs et coffrets, 3 ans sur les composants électroniques

DEI Sales Co., dha Definitive Technology (ci-après « Definitive ») s'engage exclusivement vis-à-vis de l'acheteur final à ce que cette enceinte Definitive (le « produit ») soit exempte de défauts de conception et de fabrication pour une période de cinq (5) ans pour les haut-parleurs et coffrets et de trois (3) ans concernant les composants électroniques à compter de la date d'achat du produit auprès d'un revendeur Definitive agréé. En cas de défaut de conception ou de fabrication, Definitive ou le revendeur agréé, à sa seule discrétion, réparera ou remplacera le produit sous garantie sans frais, à l'exception des frais stipulés ci-dessous. Tous les produits et pièces remplacés deviennent la propriété de Definitive. Un produit réparé ou remplacé dans le cadre de cette garlic vous sera renvoyé sous un délai raisonnable, les frais d'expédition étant à votre charge. Cette garantie est non transférable et automatiquement invalidée si l'acheteur d'origine revend ou transfère le produit à un tiers.

Cette garantie ne couvre pas les frais de service ou les pièces de rechange pour la réparation de dommages provoqués par un accident, de la négligence, des mesures d'emballage ou d'expédition incorrectes, une utilisation commerciale, une surtension au délai des spécifications du produit ni les défauts cosmétiques des coffrets non attribuables à des défauts de matériaux ou de fabrication. Cette garantie ne couvre pas l'élimination de sons parasites provenant d'une source externe, ou la correction de problèmes d'ontenne ou de mauvaise réception. Cette garantie ne couvre pas les frais de main d'œuvre ou de dommages entraînés par l'installation ou désinstallation du produit. Definitive Technology fournit ce produit sans garantie s'il a été acheté auprès de revendeurs ou d'enseignes qui ne sont pas agrêts par Definitive Technology.

CETTE GARANTIE EST AUTOMATIOUEMENT ANNULÉE SI :

1) Le produit a été endommagé, altéré, mal acheminé ou maltraité de quelque manière.

2) Le produit est endommagé suite à un accident, un incendie, une inondation, une utilisation déraisonnable, une mauvaise utilisation, une utilisation abusive, l'application de produits nettoyants, une non application des consignes du fabricant, de la négligence ou tout autre événement similaire.

3) Une réparation ou modification du produit n'a pas été effectuée ou autorisée par Definitive Technology.

4) Le produit a été installé ou utilisé de manière incorrecte.

Le produit doit être retourné (par envoi assuré et prépayé) accompagné d'une preuve d'achat datée au revendeur

agree auprès duquel le produit a été acheté, ou au centre de maintenance Definitive le plus proche. Le produit doit être expédié dans son emballage d'origine ou équivalent. Definitive n'est pas responsable en cas de dommage ou de perte du produit en transit.

CETTE GARANTIE LIMITÉE EST LA SEULE GARANTIE EXPLICITE COUVRANT VOTRE PRODUIT. DEFINITIVE INTERDIT À TOUTE PERSONNE OU ENTITÉ TIERCE D'ASSUMER EN SON NOM TOUTE AUTRE OBLIGATION OU RESPONSABILITÉ LIÈE À VOTRE PRODUIT OU À CETTE GARANTIE. DEFINITIVE RÉFUTE ET DÉCLINE TOUTE AUTRE GARANTIE, Y COMPRIS ET SANS S'Y LIMITER, TOUTE GARANTIE EXPLICITE OU IMPLICITE DE POTENTIEL COMMERCIAL OU D'ADAPTATION À UN USAGE PARTICULIER DANS LES LIMITES DES LOIS EN VIGUEUR. L'ENSEMBLE DES GARANTIES IMPLICITES COUVRANT LE PRODUIT SONT LIMITÉES À LA DURÉE DE LA GARANTIE EXPLICITE. DEFINITIVE N'EST PAS RESPONSABLE DES AGISSEMENTS DE TIERCES PARTIES. LA RESPONSABILITÉ DE DEFINITIVE, QUEL QUE SOIT LE RÉGIME JURIDIQUE LA GOUVERNANT (CONTRAT, CIVIL, RESPONSABILITÉ STRICTE, ETC.) NE POURRA PAS EXCEDER LE PRIX D'ACHAT DU PRODUIT FAISANT L'OBJET D'UNE PLAINTE. DEFINITIVE NE SERA EN AUCUN CAS TENU POUR RESPONSABLE DE QUELCONQUES DOMMAGES ACCESSOIRES, CONSÉCUTIFS OU SPÉCIAUX. LE CONSOMMATEUR ACCEPTÉ ET CONSENT À CE QUE TOUT LITIGE ENTRE LE CONSOMMATEUR ET DEFINITIVE SOIT JUGÉ CONFORMément AUX LOIS DE LA CALIFORNIE, DANS LE CONTÉ DE SAN DIEGO, CALIFORNIE. DEFINITIVE SE RÉSERVE LE DROIT DE MODIFIER CETTE DÉCLARATION DE GARANTIE À TOUT MOMENT.

Certaines juridictions n'autorisent pas l'exclusion ou la limitation de dommages consécutifs ou accessoires ou les garanties implicites, et il est possible que les restrictions précitées ne vous concernent pas. Cette garantie vous confère des droits, et il se peut que vous bénéficiez d'autres droits en fonction des lois en vigueur dans votre pays.

© 2009 DEI Sales Co. Tous droits réservés.
