MODE D'EMPLOI PL 15 Sub A Fun Generation

PL 15 Sub A subwoofer actif

Musikhaus Thomann

Thomann GmbH

1.1 Informations complémentaires 5
1.2 Conventions typographiques 6
1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 9
3 Performances 14
4 Installation 15
4.1 Conseils pour utiliser les haut-parleurs 16
5 Connexions et éléments de commande 17
6 Données techniques. 20
7 Cables et connecteurs 22
8 Protection del'environnement 25

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

subwoofer actif

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillezcontacter notre hotline technique.
Service	Si vous avezdés problèmes avec l'appareil, notre service clients sera heures de vous aider.

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italieque.

Examples: bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

th·mann MUSIC IS OUR PASSION

subwoofer actif

Terme générique Signification

DANGER! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement en cas de tension électrique dangereuse.

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

Symbole d'avertissement Type de danger

Avertissement en cas d'emplacement dangereux.

subwoofer actif

2 Consignes de sécurité

Utilisation conforme

Cet apparéil est conçu pour la sonorisation. Utilisez l' apparéil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requis. Toutes les autres personnes sont uniquement autorises à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se trouver à proximé de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pouraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des apparêls électriques.

subwoofer actif

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pieces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontré jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommages.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un cable d'alimentation électrique à trois fils et isolé correctement. Ne modifies pas le cable d'alimentation. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter vous électricien/agréé.

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

ATTENTION!

Risque de traumatismes auditifs

L'appareil peut produit un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparentment faibles, il peut provoquer des traumatismes auditifs.

Diminuez le volume dés que vous-percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

REMARQUE!

Risqued'incendie

Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes hues.

subwoofer actif

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôle si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquérait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisependant une période prolongee, debranchez-le du secteur afin de reduire le risque de decharge electrique ou d'incendie.

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

3 Performances

Cet appeareil se désigne par les caractéristiques particulières suivantes :

Haut parleur basses fréquences 15 pouces
Amplificateur de classe D
Proceseur de son intégré
Raccordements réalisables : Connexions XLR pour les entrées et sorties de signaux (L+R, et Crossover)
Touches Groundlift, Shape et Phase
Filtre Low-Pass 40 - 250 Hz régliable
Bride pour pied (36mm)
Deux poignées
Boitier en contreplaqué de bouleau
Laqué noir structure
Grille en façade thermolaquée

th·mann MUSIC IS OUR PASSION

subwoofer actif

4 Installation

Sortez l'appareil de son emballage et vérifie soignement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualité qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.

ATTENTION! Risque de blessures en raison du poids élevé

En raison du poids elevé de l'appareil, le transport et le montage doivent toujours être effectuels par deux personnes minimum.

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

REMARQUE!

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produit un champ magnétique statique. Observe donc une distance suffisante par rapport aux apparéils qui risqueraient d'être perturbés ou endommages par un champ magnétique externe.

4.1 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signauxsons puissant atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des cables de haute qualite pour le branchement de vos appareils. C'est la seule maniere d'obtenir une qualite de son Tmaxale.

Si vous entendez un son distordu pendant le fonctionnement, l'enceinte active est surcharge, ce qui peut cause des dommages matériels permanents. Baissez immédiatement le volume.

subwoofer actif

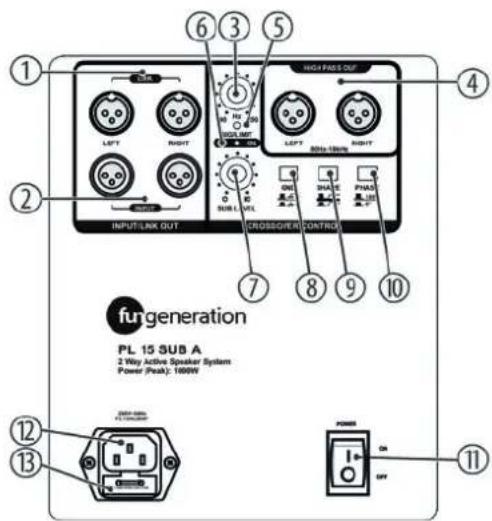

5 Connexions et éléments de commande

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

1 [LINK]

Sorties signal paralleles, symétriques, fiches XLR

2 [INPUT]

Entrées de signal Line symétriques, fiches XLR.

3 [Hz]

Commande de fréquence Crossover : Bouton de réglage pour régler la fréquence Crossover (40-250 Hz) du contrôle passée-bas

4 [HIGH PASS OUT]

Sorties Line symétriques pour les signaux au-dessus de la fréquence de coupure, fiche XLR

5 [SIG/LIMIT]

Limit LED (bleu) : Signale une saturation. Dans ce cas, le niveau du signal d'entrée Line est trop élevé.

6LED

Power LED: Indique que la tension d'alimentation est appliquée.

7 [SUB LEVEL]

Bouton de réglage du volume.

8 [GND]

Si des bruits de ronflement apparaissent du fait d'une boucle de masse, vous pouvez couper à l'aide de ce commutateur la liaison entre la connexion du conducteur de protection de l'appareil et le signal de masse.

9 [SHAPE]

Active l'accentuation des basses.

10 [PHASE]

Cet interrupteur decale de 180^ la position de la phase du signal de subwoofer. Cela permet d'eviter les effets d'annulation indesirables lorsque d'autres haut-parleurs sont utilisés.

11 [Power ON/OFF]

Interrupteur d'alimentation électrique. Il met l'appareil sous et hors tension.

12 [230V 50Hz]

Connecteur d'alimentation CEI pour l'alimentation électrique.

13 [T3.15AL250V]

Fusible

PL 15 Sub A

th-mann

6 Données techniques

Système subwoofer actif
Équipement 1 × haut parleur basses fréquences 15 pouces
Puisance de sortie 250 W (RMS)	1000 W (peak)
Pression sonore maximale 125 dB
Plage de fréquences 40 Hz ... 250 Hz
Entrée LINE IN, fiche XLR
Sorties LINE OUT, fiche XLR.
Alimentation	230 V ~50 Hz
Fusible 5mm × 20mm, 3,15A, 250 V, à action retardée
Dimensions (I × H × P) 515 mm × 635 mm × 520 mm
Poids 30 kg

subwoofer actif

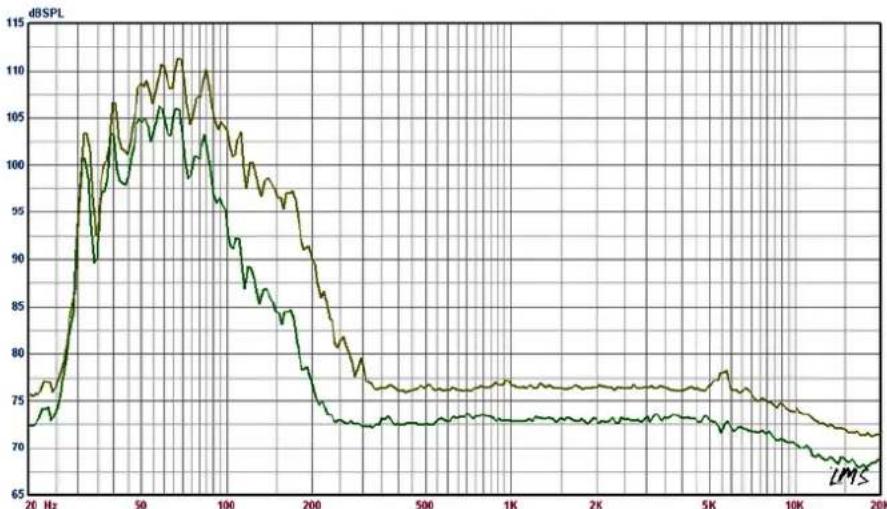

Réponse en fréquence

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

7 Cables et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccarder vos跪 precieux equipement de sorte qu'une experience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préféable d'être prudent, particulièrement dans le domaine des sons et lumières. Meme si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisé sur tout dans le domaine semi-professionnel et hi-fi. Les cables d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blinding, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences electromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

subwoofer actif

C'est pourquoi on préfére la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 dégrès.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résultat le signal utile pur sans interférences.

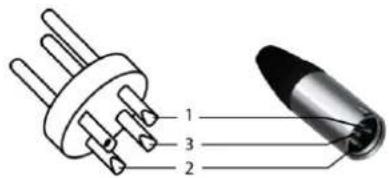

Fiche XLR (symétrique)

1 Masse, blindage
2 Signal (en phase, +)
3 Signal (en opposition de phase, -)

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

Fiche XLR (asymétrique)

1 Masse, blindage
2 Signal
3 Ponté avec broche 1

th·mann

8 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien apparéil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

PL 15 Sub A

th·mann MUSIC IS OUR PASSION

Remarques
