Caractéristiques techniques	Moniteur LCD 22 pouces, résolution 1680 x 1050, temps de réponse 5 ms, luminosité 250 cd/m², contraste 1000:1, angles de vision 160° horizontal, 160° vertical.
Utilisation	Idéal pour le travail de bureau, le multimédia et les jeux vidéo légers.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, consulter un technicien qualifié.
Sécurité	Respecter les consignes de sécurité électrique, ne pas exposer à l'humidité, utiliser un support adapté pour éviter les chutes.
Informations générales	Connectivité : VGA, DVI. Consommation d'énergie : 30 W en fonctionnement, 1 W en veille.

FOIRE AUX QUESTIONS - LCM22w3 WESTINGHOUSE

Comment connecter le moniteur WESTINGHOUSE LCM22w3 à mon ordinateur ?

Utilisez un câble VGA ou HDMI pour connecter le moniteur à votre ordinateur. Assurez-vous que les deux appareils sont éteints avant de faire la connexion.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Essayez également d'utiliser une autre prise.

Comment ajuster la résolution de l'écran ?

Allez dans les paramètres d'affichage de votre ordinateur et sélectionnez la résolution recommandée pour le moniteur WESTINGHOUSE LCM22w3, qui est de 1920 x 1080 pixels.

Pourquoi l'image est-elle floue ou déformée ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la valeur optimale pour le moniteur. Vérifiez également les câbles pour voir s'ils sont endommagés.

Comment ajuster la luminosité et le contraste du moniteur ?

Utilisez les boutons de menu situés sur le moniteur pour accéder aux paramètres d'affichage, où vous pouvez ajuster la luminosité et le contraste selon vos préférences.

Que faire si le son du moniteur ne fonctionne pas ?

Vérifiez que le volume est réglé correctement sur le moniteur et sur votre ordinateur. Assurez-vous également que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Accédez au menu des paramètres du moniteur à l'aide des boutons de contrôle, puis trouvez l'option de réinitialisation aux paramètres d'usine et confirmez votre choix.

Est-ce que le moniteur est compatible avec Windows 10 ?

Oui, le moniteur WESTINGHOUSE LCM22w3 est compatible avec Windows 10. Assurez-vous d'avoir les derniers pilotes graphiques installés pour un fonctionnement optimal.

Comment résoudre les problèmes de flickering de l'écran ?

Essayez de changer le câble de connexion, vérifiez les paramètres de fréquence de rafraîchissement dans les paramètres d'affichage de votre ordinateur et assurez-vous que le moniteur est à jour.

Où puis-je trouver le manuel d'utilisation du moniteur ?

Le manuel d'utilisation est généralement disponible sur le site Web du fabricant dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI LCM22w3 WESTINGHOUSE

PRODUIT Suivez et respectez tous les avertissements et instructions indiqués sur le moniteur LCD. Pour votre sécurité, veuillez lire toutes des instructions de sécurité et le mode d’emploi avant d’utiliser le moniteur LCD. Conservez ce manuel d’utilisateur pour future consultation. Surcharge Ne pas surcharger les prises murales, rallonges ou unités d’alimentation. Ceci peut provoquer un incendie ou une décharge électrique. Protection du cordon d’alimentation Les cordons d’alimentation doivent être acheminés de sorte qu’ils ne soient pas piétinés ni pincés par des articles placés sur ou contre ceux-ci. Vérifiez les cordons de façon périodique ainsi que d’éventuelles dégâts sur chaque extrémité des cordons. Le moniteur LCD doit être installé à côté d’une prise de courant murale et la fiche du cordon doit être facilement accessible. Aération Les fentes et ouvertures sur le placard sont destinées à l’aération. Afin de garantir un bon fonctionnement du moniteur LCD et de le protéger de la surchauffe, ces ouvertures ne doivent pas être bloquées ni couvertes.

• Ne pas bloquer les ouvertures en plaçant le moniteur LCD sur un lit, canapé, tapis ou d’autres surfaces similaires.

• Ne pas placer le moniteur LCD dans une installation construite telle qu’une bibliothèque ou une étagère à moins qu’une ventilation appropriée soit fournie et que les instructions du fabricant ont bien été respectées. Autres recommandations

• Évitez d’exposer le moniteur LCD à la lumière directe du soleil ou à des températures élevées.

• Eviter d’exposer le moniteur LCD à l’humidité ou une humidité élevée.

• N’effectuez vous-même aucune réparation. Votre garantie ne couvre pas les réparations ou tentatives de réparations effectuées par toute personne non autorisée par Westinghouse Digital.

• Débranchez le moniteur LCD si il ne va pas être utilisé pendant une longue période. Précautions

• Evitez de toucher l’écran. Les huiles de la peau sont difficiles à enlever.

• N’enlevez jamais le couvercle arrière. Votre moniteur LCD contient des pièces sous haute tension. Vous pourriez gravement vous blesser si vous les touchez.

• Évitez d’exposer votre moniteur LCD à la lumière directe du soleil ou à d’autres sources de chaleur élevée. Orientez votre moniteur LCD de sorte qu’il ne soit pas exposé aux rayonnements lumineux provenant de la lumière directe du soleil.

• Manipulez toujours votre moniteur LCD avec précaution lorsque vous le déplacez.

• Placez votre moniteur LCD dans un endroit bien aéré; ne placez pas le moniteur LCD dans des compartiments hermétiques. Ne placez rien sur votre moniteur LCD qui risque d’empêcher la dissipation de la chaleur.

• Assurez-vous que la région autour du moniteur LCD est propre et non humide.

• Ne placez pas d’objets lourds sur le moniteur LCD, les câbles vidéo ou le cordon d’alimentation.

• Si le moniteur LCD émet de la fumée, un bruit anormal ou une odeur étrange, mettez-le immédiatement hors tension et contactez le centre de réparation de Westinghouse.

• AVERTISSEMENT – Afin de réduire les risques d’incendie et de décharges électriques, ne pas exposer le moniteur LCD à la pluie ou à l’humidité! Ne placer aucun objet rempli d’eau sur le moniteur LCD pour éviter les renversements accidentels de liquides. 2Directives de Sécurité PRÉCAUTION: La prise de courant doit être située à côté du moniteur LCD et doit être facilement accessible. Utilisez toujours le cordon d’alimentation approprié certifié par votre pays spécifique. Quelques exemples sont donnés ci-dessous: États-unis........... UL Suisse.................SEV Canada .............. CSA Angleterre...........BASE/BS Allemagne.......... VDE Japon..................Electric Appliance Control Act AVIS IMPORTANT CONCERNANT LE CHOIX DU CORDON D’ALIMENTATION Le cordon d’alimentation spécifique de ce moniteur LCD est fourni et a été choisi en fonction du pays de destination; il doit être utilisé pour éviter les risques de décharges électriques. Suivez les directives suivantes si il est nécessaire de remplacer le cordon d’origine ou si le cordon n’est pas fourni. Le réceptacle femelle du cordon doit être conforme aux exigences IEC-60320 et doit ressembler à la figure A1 ci-dessous: Figure A1 Figure A2 Pour les États-unis et le Canada Aux États-unis et au Canada, la prise mâle est de type NEMA5-15 (Figure A2), conforme à la norme UL et marqué du sigle de la CSA. Pour les moniteurs LCD placés sur un bureau ou une table, des cordons de type SVT ou SJT peuvent être utilisés. Pour les moniteurs LCD placés directement sur le sol, seuls les cordons de types SJT doivent être utilisés. Le cordon doit être sélectionné en fonction de la fréquence de courant pour le moniteur LCD. Veuillez consulter le tableau ci-dessous pour le critère de sélection des cordons d’alimentation utilisés aux Etats-Unis et au Canada. Type de cordon Dimensions des conducteurs dans le cordon Fréquence maximale de courant de l’unité SJT 18 AWG 16 AWG 14 AWG10 Amps 12 Amps 12 Amps SVT 18 AWG 17 AWG10 Amps 12 Amps Déclaration de Conformité FCC Cet équipement a été testé et est conforme aux limites pour un appareil numérique de Classe B conformément au chapitre 15 du règlement de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre des interférences nocives dans une installation résidentielle. Cet équipement produit, utilise et peut émettre des ondes de fréquences radio et peut causer des interférences nocives aux communications radio si non installé et utilisé conformément aux instructions. Cependant, il n’existe pas de garantie qu’aucune interférence ne se produira pas dans une installation particulière. Si cet équipement provoque des interférences de réceptions radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l’équipement, l’utilisateur est encouragé à essayer de corriger l’interférence avec une ou plusieurs des mesures suivantes:

• Réorientez ou repositionnez l’antenne de réception.

• Augmentez la distance de séparation entre le moniteur LCD et le récepteur.

• Connectez l’équipement à une prise d’alimentation sur un circuit différent de celui sur lequel le récepteur est connecté.

• Consultez le centre de réparation de Westinghouse Service ou un technicien expérimenté radio/moniteur pour de l’aide. Avertissement FCC Pour garantir une conformité FCC continue, l’utilisateur doit utiliser un cordon d’alimentation mis à la terre et le câble renforcé d’interface vidéo avec des tores magnétiques en ferrite (BNC). Si un câble BNC est utilisé, utilisez seulement un câble BNC renforcé (5). Tout changement non autorisé ou modifications non expressément approuvées par Westinghouse Digital annulera le droit de l’utilisateur d’utiliser cet appareil.

Pour nettoyer l’écran:

1. Essuyez l’écran avec un chiffon propre, doux et sans peluches. Ceci enlèvera la poussière

et autres particules.

2. Si il n’est toujours pas propre, appliquez une petite quantité de nettoyant pour vitre sans

alcool et sans ammoniaque sur un chiffon propre, doux et sans peluches et essuyez l’écran. Pour nettoyer le boîtier:

1. Utilisez un chiffon doux et sec.

2. Si il n’est toujours pas propre, appliquez une petite quantité de détergent doux, non abrasif,

sans alcool ni ammoniaque sur un chiffon propre, doux et sans peluches puis essuyez la surface. Dégagement de responsabilité Westinghouse Digital ne recommande pas l’utilisation de nettoyants à base d’ammoniaque et d’alcool sur l’écran ou le boîtier du moniteur LCD. Certains nettoyants chimiques ont été signalés comme pouvant abîmer l’écran et/ou le boîtier du moniteur LCD. Westinghouse Digital ne sera nullement responsable des dégâts résultant de l’utilisation de n’importe quel type de nettoyants à base d’ammoniaque ou d’alcool. 4CARACTÉRISTIQUES

• Résolution de type HD à 1680 x 1050 d’origine

• Image d’affichage ultra brillante

• Larges angles de vue

• Temps de réponse ultra rapide

• Haut-parleurs stéréo intégrés

• Verrou de sécurité compatible Kensington Économie d’énergie Un système de contrôle d’alimentation, Power Saver, est installé à l’intérieur du moniteur LCD. Si le moniteur LCD n’a pas été utilisé pendant un certain temps, le système mettra le moniteur LCD sur le mode basse tension pour économiser de l’énergie. Un léger mouvement de la souris ou une pression sur une touche du clavier rétablira l’image d’origine. Vous pouvez utiliser votre PC pour régler cette fonction. Plug & Play VESA Plug and Play élimine le processus compliqué et long d’installation. Le système de votre ordinateur identifiera et règlera automatiquement le moniteur LCD. Le moniteur LCD utilise Display Data Channel (DDC) pour envoyer des données Extended Display Identification Data (EDID) au système de l’ordinateur pour permettre à celui-ci de régler le moniteur LCD. 5INSTALLATION Félicitations pour votre achat d’un moniteur LCD écran large Westinghouse 22”. Elégant et pratique, ce moniteur LCD léger offre un affichage lumineux et clair optimisé par une résolution d’écran de 1680 x 1050 pour votre ordinateur de bureau/portable Contenu de l’Emballage Votre emballage contient:

• Un moniteur LCD écran large de 22” Westinghouse

• Station de base amovible

• Cordon d’alimentation CA

• VGA Mâle – Câble mâle

• Câble Mini-Stéréo 3,5 mm

• Manuel de l’utilisateur

1. Attacher la Station de Base au Moniteur LCD

Attachez la station de base au pied de ce moniteur LCD en alignant les trous et pattes. Appuyez dessus et enfoncez la base en place. Pour enlever la station de base, appuyez sur les pattes en bas du pied et enlevez la base. Haut-parleurs

62. Connecter les Entrées

Connectez une des suivantes au dos de ce moniteur LCD multifonctionnel: IMPORTANT: Avant de démarrer, assurez-vous que ce moniteur et le PC qui y est connecté sont tous deux éteints. Entrée PC (à l’arrière) a. Enlevez d’abord le couvercle arrière Choisissez une des deux connexions DVI-D Sub-D (Non fourni)

3. Connecter le Câble d’Alimentation

Connectez le cordon d’alimentation CA au moniteur LCD (au connecteur marqué “AC-IN”) puis connectez le cordon dans une prise de courant alternative adéquatement mise à la terre.

74. Mise sous Tension

Appuyez d’abord sur le bouton de mise sous tension à l’avant du moniteur LCD puis allumez votre PC ou portable. L’iode indicatrice devient verte lorsqu’un signal d’entrée est détecté ou orange si aucun signal n’est détecté. REMARQUE: Si l’image de votre bureau est floue, réglez la résolution de l’ordinateur sur 1680 x 1050. Pour cela, vous devez télécharger et installer les derniers pilotes de votre carte graphique et de redémarrer votre ordinateur.

8Boutons du Panneau de Commande Utilisez les boutons de commande à l’avant du moniteur LCD pour afficher le menu On Screen Display (OSD). Vous trouverez ci-dessous une liste des fonctions des boutons de commande. Les commandes OSD sont définies dans “Fonctions OSD ” en page 10. 1.Turbo/Ÿ

• Bascule entre les modes images, texte et économie.

• Fait dérouler vers le haut la liste menu-sub OSD lorsque l’OSD s’affiche.

• Sélection de l’ajustement automatique de l’image de l’écran

• Fait dérouler vers le bas la liste menu-sub OSD lorsque l’OSD s’affiche.

• Déplace une sélection à gauche lorsque l’OSD s’affiche.

• Ajustement rapide de la luminosité.

• Déplace une sélection à droite lorsque l’OSD s’affiche

• Presser ce bouton pour entrer ou sortir du menu OSD.

• Bouton de mise en marche et arrêt

• Iode indicatrice d’alimentation

• Orange: Économie d’énergie

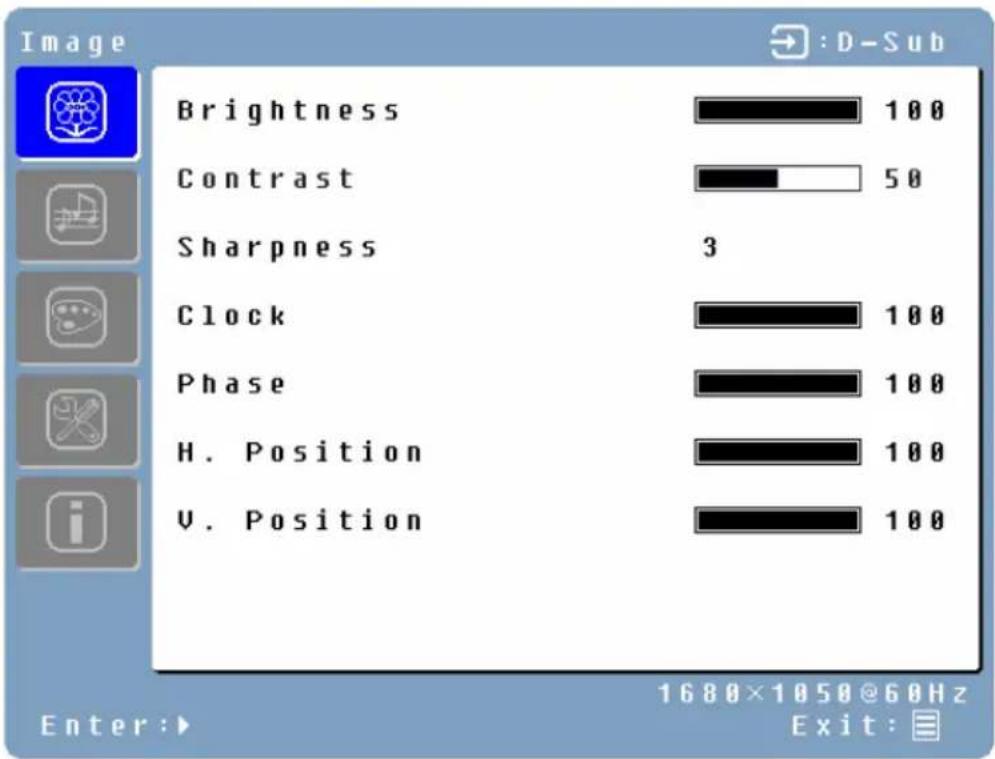

9Source Résolution & Fréquence Fonctions du Menu OSD Tous les réglages de fonction de ce moniteur LCD sont contrôlés via les touches de commande situées sur le côté du moniteur. Pour afficher le menu OSD principal, pressez sur la touche “Menu” sur le panneau de commande. (Remarque: l’affichage du menu OSD disparaîtra automatiquement après environ 10 secondes si aucune action n’est entreprise.) Ce moniteur LCD a été réglé sur performances optimales avant l’expédition. Si nécessaire, des ajustements des réglages du moniteur peuvent être effectués en utilisant le menu OSD.

• Pressez sur le bouton “Menu” pour afficher l’OSD.

• Pressez sur le bouton Turbo/Ÿ ou Auto/ź pour naviguer dans les menus-sub (Menu-sub image, audio, couleur, divers et informations).

• Pressez sur le bouton /X pour saisir le menu-sub.

• Pressez sur le bouton Turbo/Ÿ ou Auto/ź pour sélectionner la fonction à régler.

• Pressez sur les boutons /W ou /X pour modifier le réglage actuel de la fonction sub.

• Pour retourner au menu précédent, pressez sur le bouton . Les changements sont automatiquement sauvegardés.

• Pour sortir du menu OSD, pressez encore une fois sur "Menu" . Ceci sauvegardera automatiquement tout changement effectué. REMARQUES:

• Tous les changements sont automatiquement sauvegardés en mémoire lorsque l’OSD s’éteint. Évitez de mettre l’appareil hors tension lors de l’utilisation du menu OSD menu.

• Les réglages de l’horloge, phase et positions sont sauvegardés pour chaque timing de signal individuel. Sauf pour ces ajustements, tout autre ajustement n’a qu’un seul réglage qui s’applique à tous les timings de signal.

• L’icône de couleur passe du gris au bleu lorsqu’un menu-sub est choisi. Menu Couleurs Menu Image Menu Divers Menu Audio Menu Info 10Vous trouverez ci-dessous une liste des menus-sub OSD de ce moniteur LCD: Menu Image Fonction Description Brightness Règle le niveau sombre de l’image. Contrast Règle le contraste de l’image. Sharpness Adoucit ou accentue l’image Clock Règle l’horloge du moniteur LCD. (VGA seulement) Phase Règle la phase du moniteur LCD. (VGA seulement)) H. Position Déplace l’image à gauche ou à droite sur l’écran. (VGA seulement)

Déplace l’image en haut ou en bas sur l’écran. (VGA seulement) 11Menu Audio Fonction Description Volume Augmente et diminue le volume Mute Allume et éteint le volume 12Menu Couleurs Fonction Description Color temp Sélection entre Utilisateur/sRBG/9300K/7500K/6500K Red Ajuste l’intensité de la couleur rouge en mode Utilisateur. Green Ajuste l’intensité de la couleur verte en mode Utilisateur. Blue Ajuste l’intensité de la couleur bleue en mode Utilisateur. 13Menu Divers Fonction Description Language Sélectionne entre les langues OSD: English, Français, Italiano, Deutsch, Español, ֲء፿, 亞󰪠խ֮, ᜗᧯խ֮, Ɋɭɫɫɤɢɣ, et 䞲ῃ㠊 OSD time-out Ajuste le temps d’affichage de l’OSD. OSD position Déplace la position de l’affichage OSD sur une des 5 positions suivantes à l’intérieur de l’écran. Reset Restaure le moniteur LCD sur réglage usine par défaut. Input Select Choix de bascule entre entrées Sub-D et DVI-D. Auto Setting Réglage pour effectuer automatiquement la fonction configuration automatique lorsqu’un nouveau timing est détecté. CM Engine Démarre avec le moteur de gestion de couleur

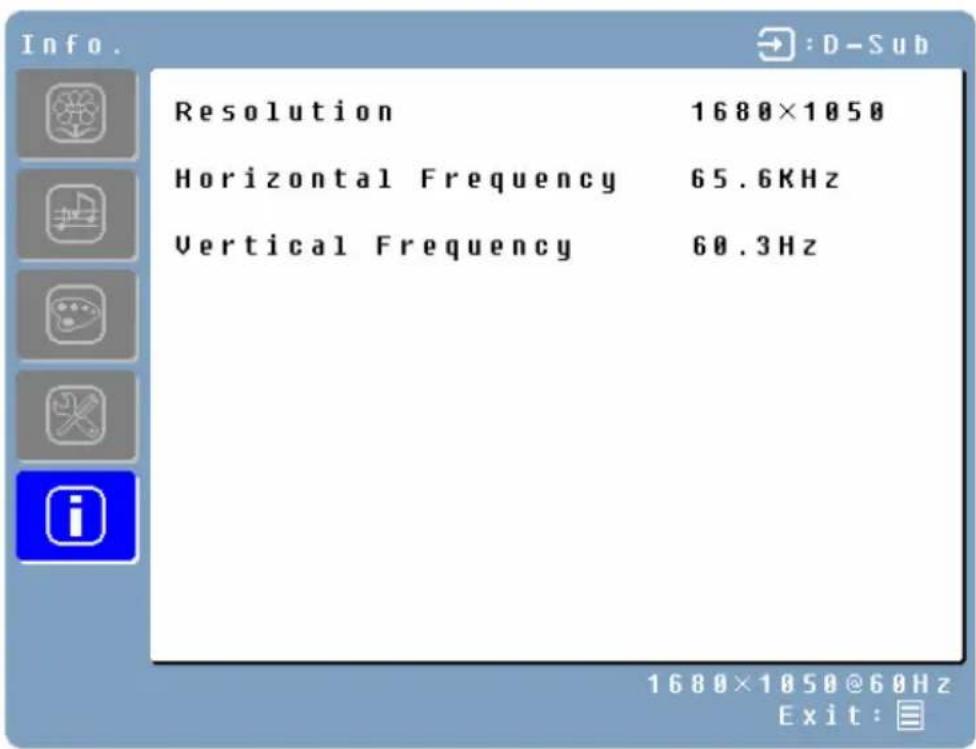

14Menu INFO Fonction Description Resolution Affiche la résolution. Horizontal Frequency Affiche la fréquence horizontale. Vertical Frequency Affiche la fréquence verticale. 15Ajustements rapides Vous pouvez sauter les pages Menu et afficher une échelle de réglage directement en utilisant les boutons d’opération suivants:

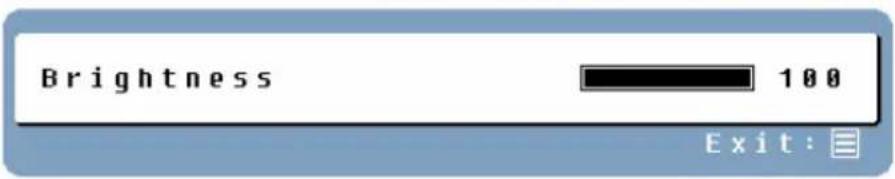

• Brightness: Pressez sur le bouton Luminosité lorsque le Menu ne s’affiche pas.

• Contrast: Pressez sur le bouton Contraste lorsque le Menu ne s’affiche pas.

• Auto Setting: Pressez sur le bouton Auto lorsque le Menu ne s’affiche pas.

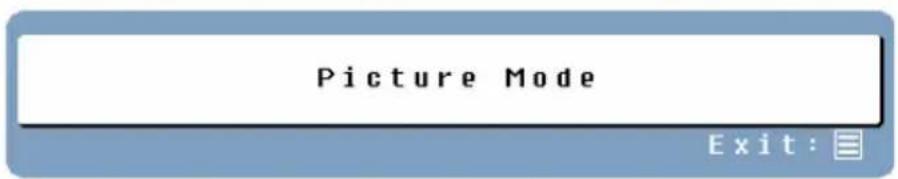

• Turbo: Pressez sur le bouton Turbo lorsque le Menu ne s’affiche pas pour basculer entre les modes images. 16Modes Affichage Le rétroéclairage du moniteur peut être contrôlé en utilisant le bouton Turbo sur la touche de commande. 3 modes sont disponibles: Économie, Texte et Image. Pour basculer entre ces modes, pressez la touche Turbo jusqu’à la sélection du mode désiré. Ces modes change automatiquement les niveaux de rétroéclairage entre lumineux, plus lumineux et le plus lumineux.

1. Mode Economie – Réduit la luminosité

2. Mode Texte – Normal

3. Mode Image – Haute luminosité

• Passer sur un mode moins lumineux peut diminuer la fatigue oculaire.

• Passez du mode Image au mode Texte lorsque vous travaillez avec un texte.

• Passez du mode Texte au mode Économie lorsque vous regardez l’écran pendant de longues périodes. 17Appendice Spécifications Item Spécification Dimensions du panneau Type LCD Matrice Active TFT Couleur 22” (diagonal). Anti-statique et couche de protection dure. Résolution optimale 1680 x 1050 (origine) Temps de réponse 5 ms (gris sur gris) Rapport de contraste 700:1 Luminosité 280 Nits typiques. Angles de vue 170° (H) / 160° (V) Compatibilités du PC VGA, SVGA, XGA, SXGA, WSXGA+(1680 x 1050 de préférence) Caractéristiques Audio Haut-parleurs intégrés à 2,5 watts x 2 Connexions entrées

Audio 1x HD-15 broches Sub-D (connecteur VGA) 1x DVI-D 1 x Mini Stéréo Alimentation Tension 100-240 VCA, 50/60 Hz (arrêt automatique) 50 W (typique) Conditions de fonctionnement Température 32°F à +95°F (0°C à +35°C) Humidité 20% à 90% (sans condensation) Altitude Jusqu’à 3.000 mètres Conditions environnementales Température -4°F à +140°F (-20°C à +60°C) Humidité 10% à 90% (sans condensation) Altitude Jusqu’à 12.000 mètres Dimensions Unité 20,1 (l) x 16,2 (h) x 8,1 (p) pouces 511 (l) x 410 (h) x 206 (p) mm Carton 22,8” (l) x 19,3” (h) x 5,5” (p) pouces 580 (l) x 490 (h) x 140 (p) mm Poids Unité 10,6 livres / 4.8 kg Règlementations FCC-B, UL, CUL, CCC, & Plug & Play Consommation d’énergie Sous tension <50W (Iode verte) Hors tension <2W (Iode orange) Durée de vie de la lampe

18Dépannage Pas de courant

• Vérifiez que le cordon d’alimentation est raccordé à l’arrière du moniteur LCD.

• Vérifiez que le cordon d’alimentation CA est bien connecté dans une prise de courant CA.

• Branchez un autre appareil électrique (par exemple une radio) dans la prise de courant pour vérifier que celle-ci fournit une tension adéquate. Pas d’image sur écran

• Vérifiez que le moniteur est sous tension

• Vérifiez que le câble vidéo est bien connecté au moniteur et au PC ou portable

• Vérifiez que vous avez bien sélectionné la bonne source entrée vidéo

• Ajustez les niveaux de luminosité et de contraste Image floue

• Réglez la résolution du bureau de votre PC sur 1680 x 1050 à 60 Hz.

• Effectuez un ajustement automatique sur le moniteur “Hors de portée”

• Réglez la résolution de l’écran sur origine sur 1680 x 1050 à 60 Hz Impossible de trouver 1680 x 1050 sous résolution de l’écran dans Propriétés d’affichageG

• Vous aurez peut-être besoin de télécharger et d’installer les dernier pilotes de la carte vidéo pour votre PC. Vous trouverez ci-dessous une liste des sites Web des principaux fabricants de carte vidéo: Nvidia: http://www.nvidia.com/content/drivers/drivers.asp Intel: http://downloadfinder.intel.com/scripts-df/support_intel.asp ATI: https://support.ati.com/ics/support/default.asp?deptID=894 Image trop lumineuse ou trop sombre

• Ajustez les niveaux de luminosité et de contraste dans le menu OSD.

• Vérifiez que le câble vidéo est bien connecté au moniteur et au PC ou portable Image déformée

• Réinitialisez le moniteur LCD en effectuant la fonction “Réinitialiser” en utilisant l’OSD.

• Enlevez tout accessoire supplémentaire (tel que la rallonge VGA). 19Image non centrée (dimension incorrectement échelonnée)

• Effectuez un ajustement automatique

• Ajustez la position horizontale et/ou verticale en utilisant l’OSD.

• Vérifiez le réglage de la dimension de l’image. Couleurs incorrectes

• Vérifiez que le câble vidéo est bien connecté au moniteur et au PC ou portable

• Ajustez le réglage de la couleur en utilisant l’OSD. Pas de son

• Vérifiez votre connexion audio.

• Vérifiez vos réglages audio; Vérifiez que la fonction Muet est éteinte.

• Pressez sur la touche /X sur la barre du volume Questions supplémentaires

• Visitez notre site Web sur www.westinghousedigital.com

• Contactez le Centre Clientèle de Westinghouse Digital au [phone] ou bien envoyez-nous un email à [e-mail]
