MWTK30FGUD - Four à micro-ondes FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four à micro-ondes encastrable
Marque	Frigidaire
Modèle	MWTK30FGUD
Modèles compatibles	MWTK27FGUF, MWTK30FPUF, MWTK30FGUF, MWTK27FGUD
Dimensions de découpe (H x L x P)	16,75 - 17 po x 24,75 - 25 po x max 20 po (42,5 - 43,2 cm x 62,9 - 63,5 cm x max 50,8 cm)
Poids approximatif	45 kg (100 lb)
Alimentation électrique	120 V, 60 Hz, AC
Puissance micro-ondes	1000 W (estimation)
Fonctions principales	Cuisson par micro-ondes, décongélation, réchauffage
Type d'installation	Encastré dans une armoire ou un mur, seul ou au-dessus d'un four mural
Kit de finition inclus	Cadre avant, conduit d'évacuation, rails de montage, vis
Niveau de compétence requis	Compétences mécaniques et électriques de base
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux. Ne pas utiliser de nettoyants abrasifs.
Sécurité	Verrouillage de sécurité enfant (standard), débrancher avant installation
Service client (États-Unis)	1-800-944-9044
Service client (Canada)	1-800-265-8352 (anglais) / 1-800-668-4606 poste 8199 (français)

FOIRE AUX QUESTIONS - MWTK30FGUD FRIGIDAIRE

Quelles sont les dimensions de découpe nécessaires pour encastrer le four à micro-ondes Frigidaire MWTK30FGUD ?

Les dimensions de découpe sont : hauteur entre 16 3/4 po et 17 po (42,5 à 43,2 cm), largeur entre 24 3/4 po et 25 po (62,9 à 63,5 cm), profondeur maximale de 20 po (50,8 cm).

Puis-je installer ce micro-ondes au-dessus d'un four mural ?

Oui, le kit de finition permet l'installation au-dessus d'un four mural électrique. Un dégagement d'au moins 3 pouces (7,6 cm) entre le four mural et le micro-ondes est requis.

Quel est le poids du micro-ondes Frigidaire MWTK30FGUD ?

Le poids approximatif est de 45 kg (100 lb). Assurez-vous que le plancher d'ouverture est suffisamment solide pour supporter cette charge.

Le kit de finition est-il inclus avec l'appareil ?

Oui, le kit de finition (cadre avant, conduit d'évacuation, rails de montage et vis) est fourni pour l'installation encastrée.

Quelle puissance micro-ondes ce modèle a-t-il ?

La puissance micro-ondes est estimée à 1000 W, typique pour un four encastrable de cette gamme.

Comment nettoyer l'appareil ?

Utilisez un chiffon humide avec un détergent doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Puis-je utiliser ce micro-ondes sans l'encastrer ?

Ce modèle est conçu pour être encastré. Une utilisation libre n'est pas recommandée car il nécessite le kit de finition pour une ventilation et un support adéquats.

Quels sont les numéros de service client pour ce produit ?

Aux États-Unis : 1-800-944-9044. Au Canada : 1-800-265-8352 (anglais) ou 1-800-668-4606 poste 8199 (français).

Est-ce que l'installation nécessite des compétences particulières ?

L'installation nécessite des compétences mécaniques et électriques de base. Il est recommandé de suivre attentivement les instructions fournies.

Y a-t-il une fonction de sécurité enfant sur ce modèle ?

La plupart des micro-ondes encastrables Frigidaire sont dotés d'un verrouillage de sécurité enfant. Consultez la notice d'utilisation pour activer cette fonction.

MODE D'EMPLOI MWTK30FGUD FRIGIDAIRE

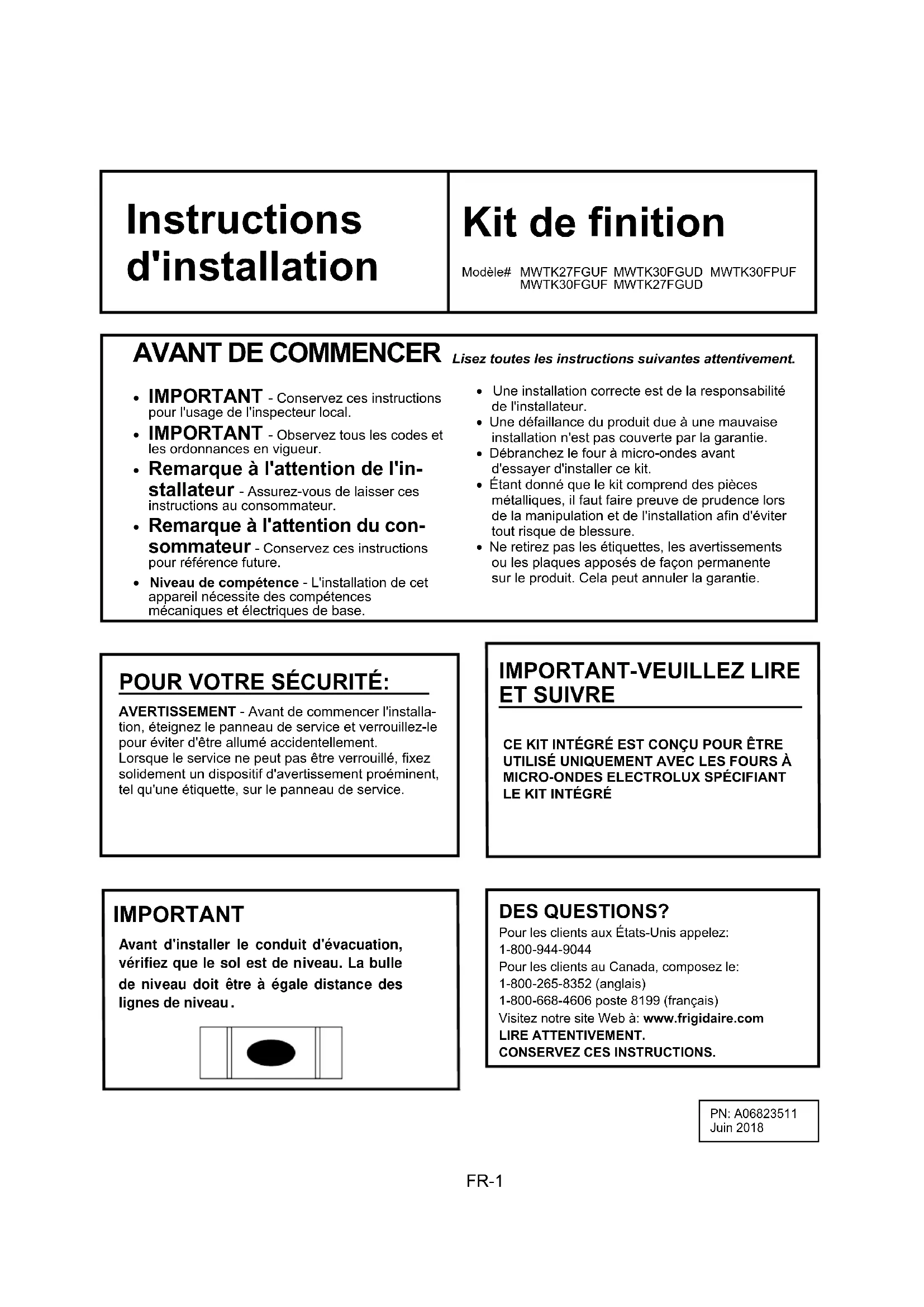

Instructions d'installation

Kit de finition

Modèle# MWTK27FGUF MWTK30FGUD MWTK30FPUF MWTK30FGUF MWTK27FGUD

AVANT DE COMMENCER

Lisez toutes les instructions suivantes attentivement.

• IMPORTANT - Conservez ces instructions pour l'usage de l'inspecteur local.
• IMPORTANT - Observez tous les codes et les ordonnances en vigueur.
• Remarque à l'attention de l'installateur - Assurez-vous de laisser ces instructions au consommateur.
• Remarque à l'attention du consommateur - Conservez ces instructions pour référence future.

• Niveau de compétence - L'installation de cet appareil nécessite des compétences mécaniques et électriques de base.

• Une installation correcte est de la responsabilité de l'installateur.

• Une défaillance du produit due à une mauvaise installation n'est pas couverte par la garantie.
• Débranchez le four à micro-ondes avant d'essayer d'installer ce kit.
• Étant donné que le kit comprend des pièces métalliques, il faut faire preuve de prudence lors de la manipulation et de l'installation afin d'éviter tout risque de blessure.
• Ne retirez pas les étiquettes, les avertissements ou les plaques apposés de façon permanente sur le produit. Cela peut annuler la garantie.

POUR VOTRE SÉCURITÉ:

AVERTISSEMENT - Avant de commencer l'installation, éteignez le panneau de service et verrouillez-le pour éviter d'être allumé accidentellement. Lorsque le service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement proéminent, tel qu'une étiquette, sur le panneau de service.

IMPORTANT-VEUILLEZ LIRE ET SUIVRE

CE KIT INTÉGRÉ EST CONÇU POUR ÊTRE UTILISÉ UNIQUEMENT AVEC LES FOURS À MICRO-ONDES ELECTROLUX SPÉCIFIANT LE KIT INTÉGRÉ

IMPORTANT

Avant d'installer le conduit d'évacuation, vérifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

DES QUESTIONS?

Pour les clients aux États-Unis appelez:

1-800-944-9044

Pour les clients au Canada, composez le:

1-800-265-8352 (anglais)

1-800-668-4606 poste 8199 (français)

Visitez notre site Web à: www.frigidaire.com

LIRE ATTENTIVEMENT.

CONSERVEZ CES INSTRUCTIONS.

PN: A06823511

Juin 2018

1. Assemblage du cadre avant - QTE 1
2. Conduit d'echappement - QTE 1
   Rail de montage inférieur - QTE 2
3. Vis A - QTE 11+3 extra
4. Vis B - QTE 4+2 extra

CHOISIR UN EMPLACEMENT POUR VOTRE FOUR À MICRO- ONDES SI INTÉGRÉ

Le kit de finition intégrée permet d'installer les micro-ondes énumérées ci-dessous dans une armoire ou un mur, seul ou au-dessus d'un four mural électrique *.

Modèles à micro-ondes:

Voir l'illustration 1 pour l'emplacement approprié et pour la construction au-dessus d'un four mural. Suivez attentivement les instructions d'installation du four mural et les instructions du kit intégré d'Electrolux. Si vous construisez sur un four mural, assurez-vous que le dégagement entre le four mural et le four à micro-ondes est d'au moins 3 pouces. Voir l'illustration 2.

\*REMARQUE:

Le kit de garniture et le four à micro-ondes ne peuvent être intégrés que sur un mur à cavité unique autonettoyant ou non auto-nettoyant.

ARMOIRE OU MOULAGE MUR

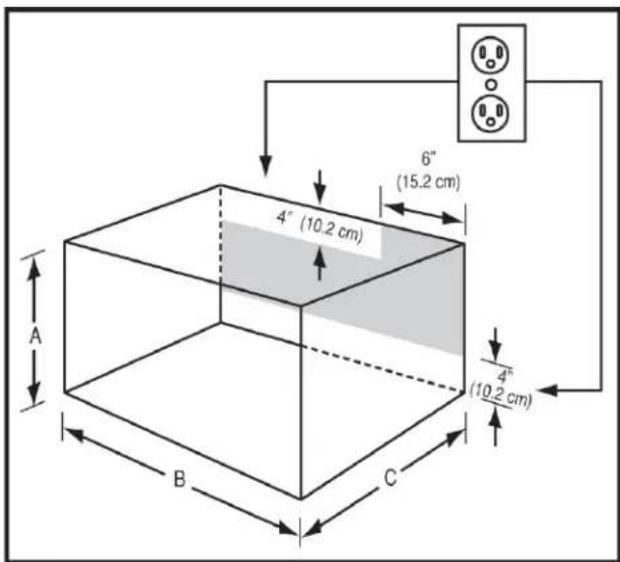

Dimensions de découpe (Voir illustration 3)

Hauteur(A)
Minimum	16 3/4 (42.5 cm)
Maximum	17 (43.2 cm)
Largeur(B)
Minimum	24 3/4 (62.9 cm)
Maximum	25 (63.5 cm)
Profondeur (C)
Maximum	20 (50.8 cm)

IMPORTANT

Avant d'installer le conduit d'évacuation, vérifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Conduit d'echappement

Instructions d'installation

La sortie ne doit PAS être dans la zone ombrée comme indiqué sur l'illustration 3

NOTE 1:

Le plancher d'ouverture devrait être construit en contreplaqué assez solide pour supporter le poids du four et la charge au sol (environ 100 livres). Le sol doit être à niveau pour le bon fonctionnement du four. Assurez-vous de vérifier le code du bâtiment local, car il peut être nécessaire d'entourer l'ouverture de cloison latérale, de plafond et arrière. Pour un bon fonctionnement du four, l'enceinte n'est pas nécessaire.

Illustration 4

ENSEMBLE DE CONDUIT D'ÉCHA- PPEMENT

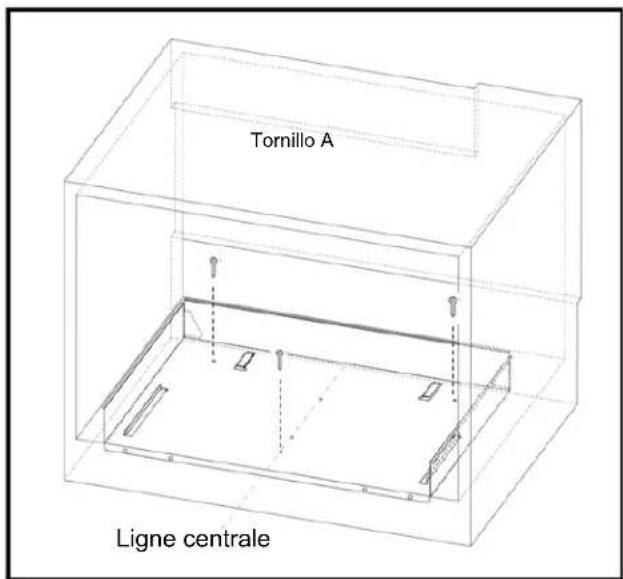

1. Dessinez une ligne centrale sur le sol. Placez le conduit d'évacuation dans l'ouverture. Lorsque l'assemblage du conduit d'évacuation est place correctement dans l'ouverture, la ligne centrale est au milieu de l'assemblage du conduit d'évacuation. Voir l'illustration 4.
2. Fixez l'assemblage du conduit d'évacuation avec les trois vis A.

IMPORTANT: Fixez les vis dans le trou extérieur. 3 pièces sont nécessaires pour l'assemblage du conduit d'échappement.

IMPORTANT

Avant d'installer le conduit d'évacuation, vé rifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Instructions d'installation

Rail de montage inférieur

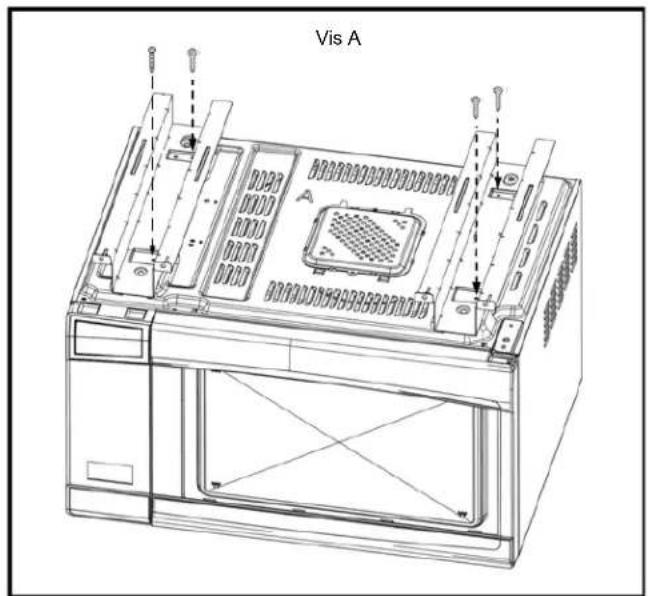

Retournez le micro-ondes pour que voir le fond du four. Fixez le rail de montage inférieur sur le four à l'aide de quatre VIS A. Reportez-vous à l'illustration 5.

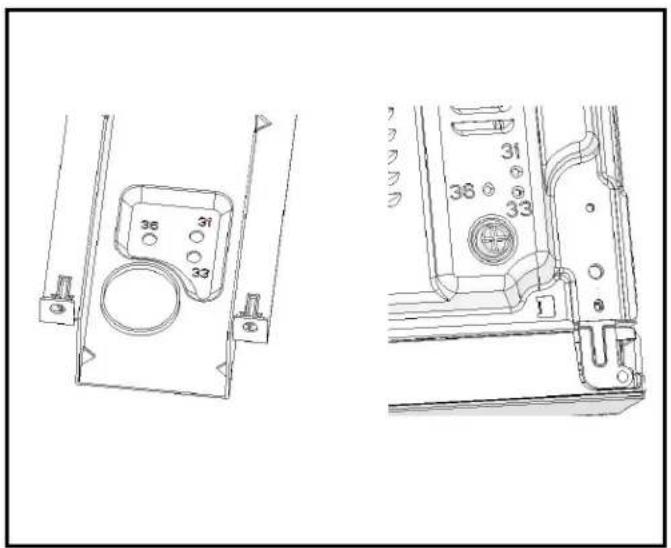

REMARQUE: Assurez-vous d'aligner les trous (indiqués par «36» du rail de montage inférieur et les trous (marqués «36») de la plaque inférieure du four à micro-ondes.

Illustration 5

1. Placez le four à côté de l'ouverture du mur ou de l'armoire. Branchez le cordon d'alimentation dans la prise électrique.

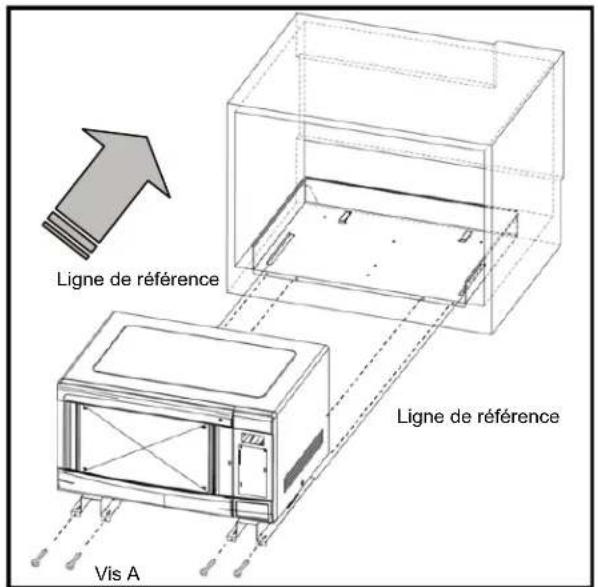

2. Guidez soigneusement le four assemblé dans l'ouverture préparée. Faites glisser le four sur l'assemblage du conduit d'évacuation. Voir l'illustration 6.
3. Fixez l'assemblage du conduit d'évacuation avec les quatre vis A.

Illustration 6

Instructions d'installation

INSTALLATION DE CADRE

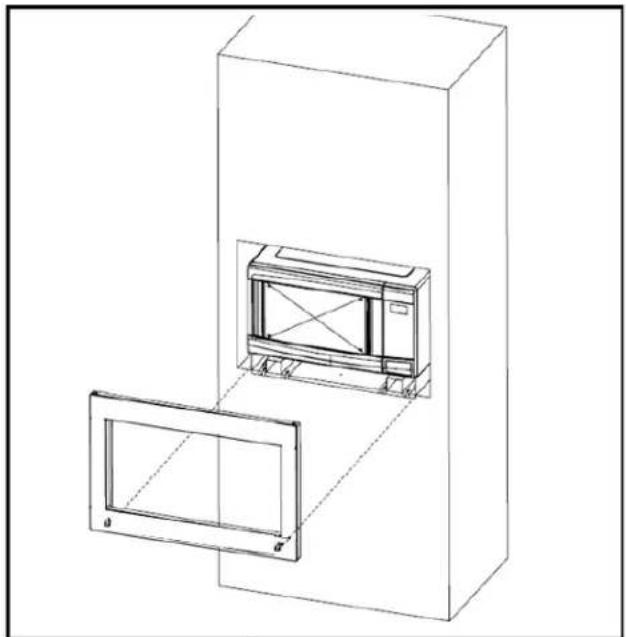

1 Positionnez l'ENSEMBLE DE CADRE pour qu'il soit carré avec le four. Placez délicatement l'ASSEMBLAGE DU CADRE sur le four. Voir l'illustration 7.
2. Vérifiez qu'il est de niveau puis fixez-le avec deux VIS B. Fixez la partie inférieure de l'ENSEMBLE DE CADRE avec les deux VIS B restantes. Reportez-vous à l'Illustration 8.
