Tipo de producto	Horno microondas empotrable
Marca	Frigidaire
Modelo	MWTK30FGUD
Modelos compatibles	MWTK27FGUF, MWTK30FPUF, MWTK30FGUF, MWTK27FGUD
Dimensiones de corte (Al x An x P)	16,75 - 17 pulg x 24,75 - 25 pulg x máx 20 pulg (42,5 - 43,2 cm x 62,9 - 63,5 cm x máx 50,8 cm)
Peso aproximado	45 kg (100 lb)
Alimentación eléctrica	120 V, 60 Hz, AC
Potencia microondas	1000 W (estimación)
Funciones principales	Cocción por microondas, descongelación, recalentamiento
Tipo de instalación	Empotrado en un armario o pared, solo o sobre un horno mural
Kit de acabado incluido	Marco frontal, conducto de evacuación, rieles de montaje, tornillos
Nivel de habilidad requerido	Habilidades mecánicas y eléctricas básicas
Mantenimiento y limpieza	Limpiar con un paño húmedo y detergente suave. No usar limpiadores abrasivos.
Seguridad	Bloqueo de seguridad infantil (estándar), desconectar antes de la instalación
Servicio al cliente (EE. UU.)	1-800-944-9044
Servicio al cliente (Canadá)	1-800-265-8352 (inglés) / 1-800-668-4606 ext. 8199 (francés)

Preguntas frecuentes - MWTK30FGUD FRIGIDAIRE

¿Cuáles son las dimensiones de corte necesarias para empotrar el horno microondas Frigidaire MWTK30FGUD?

Las dimensiones de corte son: altura entre 16 3/4 pulg y 17 pulg (42,5 a 43,2 cm), ancho entre 24 3/4 pulg y 25 pulg (62,9 a 63,5 cm), profundidad máxima de 20 pulg (50,8 cm).

¿Puedo instalar este microondas sobre un horno mural?

Sí, el kit de acabado permite la instalación sobre un horno mural eléctrico. Se requiere un espacio libre de al menos 3 pulgadas (7,6 cm) entre el horno mural y el microondas.

¿Cuál es el peso del microondas Frigidaire MWTK30FGUD?

El peso aproximado es de 45 kg (100 lb). Asegúrese de que el piso de la abertura sea lo suficientemente resistente para soportar esta carga.

¿El kit de acabado está incluido con el aparato?

Sí, el kit de acabado (marco frontal, conducto de evacuación, rieles de montaje y tornillos) se proporciona para la instalación empotrada.

¿Qué potencia de microondas tiene este modelo?

La potencia del microondas se estima en 1000 W, típica para un horno empotrable de esta gama.

¿Cómo limpiar el aparato?

Use un paño húmedo con un detergente suave. Evite limpiadores abrasivos que puedan rayar la superficie.

¿Puedo usar este microondas sin empotrarlo?

Este modelo está diseñado para ser empotrado. No se recomienda su uso independiente ya que requiere el kit de acabado para una ventilación y soporte adecuados.

¿Cuáles son los números de servicio al cliente para este producto?

En EE. UU.: 1-800-944-9044. En Canadá: 1-800-265-8352 (inglés) o 1-800-668-4606 ext. 8199 (francés).

¿La instalación requiere habilidades especiales?

La instalación requiere habilidades mecánicas y eléctricas básicas. Se recomienda seguir cuidadosamente las instrucciones proporcionadas.

¿Hay una función de seguridad infantil en este modelo?

La mayoría de los microondas empotrables Frigidaire están equipados con un bloqueo de seguridad infantil. Consulte el manual de usuario para activar esta función.

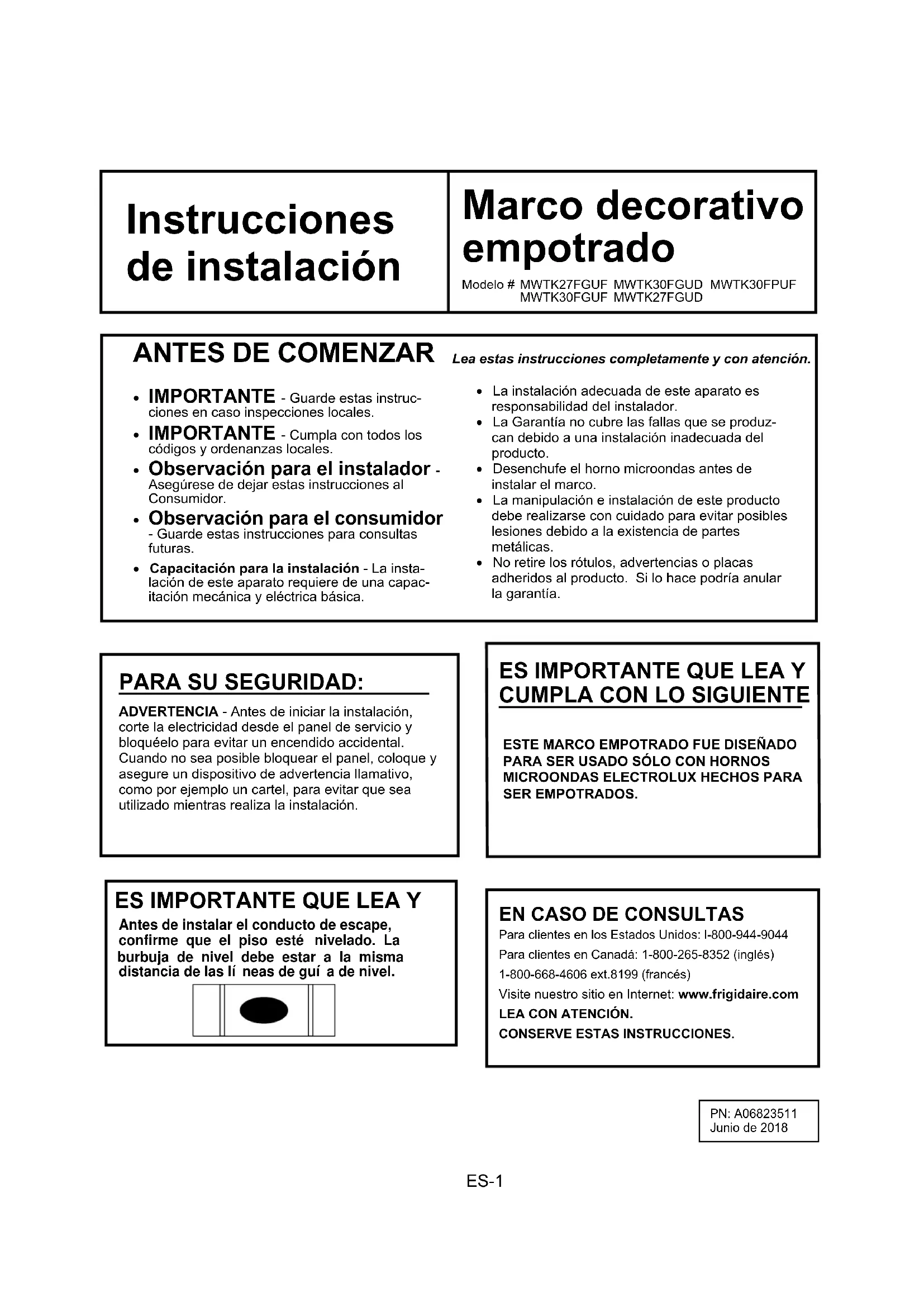

MANUAL DE USUARIO MWTK30FGUD FRIGIDAIRE

Instrucciones de instalación

Marco decorativo empotrado

Modelo # MWTK27FGUF MWTK30FGUD MWTK30FPUF MWTK30FGUF MWTK27FGUD

ANTES DE COMENZAR

• IMPORTANTE - Guarde estas instrucciones en caso inspecciones locales.
• IMPORTANTE - Cumpla con todos los códigos y ordenanzas locales.
• Observación para el instalador - Asegúrese de dejar estas instrucciones al Consumidor.
• Observación para el consumidor
• Guarde estas instrucciones para consultas futuras.
• Capacitación para la instalación - La instalación de este aparato requiere de una capacitación mecánica y eléctrica básica.

Lea estas instrucciones completamente y con atención.

• La instalación adecuada de este aparato es responsabilidad del instalador.
• La Garantía no cubre las fallas que se produzcan debido a una instalación inadecuada del producto.
• Desenchufe el horno microondas antes de instalar el marco.
• La manipulación e instalación de este producto debe realizarse con cuidado para evitar posibles lesiones debido a la existencia de partes metálicas.
• No retire los rótulos, advertencias o placas adheridos al producto. Si lo hace podría anular la garantía.

PARA SU SEGURIDAD:

ADVERTENCIA - Antes de iniciar la instalación, corte la electricidad desde el panel de servicio y bloquéelo para evitar un encendido accidental. Cuando no sea posible bloquear el panel, coloque y asegure un dispositivo de advertencia llamativo, como por ejemplo un cartel, para evitar que sea utilizado mientras realiza la instalación.

ES IMPORTANTE QUE LEA Y CUMPLA CON LO SIGUIENTE

ESTE MARCO EMPOTRADO FUE DISEÑADO PARA SER USADO SÓLO CON HORNOS MICROONDAS ELECTROLUX HECHOS PARA SER EMPOTRADOS.

ES IMPORTANTE QUE LEA Y

Antes de instalar el conducto de escape, confirme que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las lí neas de guí a de nivel.

EN CASO DE CONSULTAS

Para clientes en los Estados Unidos: I-800-944-9044

Para clientes en Canadá: 1-800-265-8352 (inglés)

1-800-668-4606 ext.8199 (francés)

Visite nuestro sitio en Internet: www.frigidaire.com

LEA CON ATENCIÓN.

CONSERVE ESTAS INSTRUCCIONES.

PN: A06823511

Junio de 2018

PIEZAS INCLUIDAS

1. Montaje de marco delantero - CANT 1
2. Ducto de ventilación - CANT 1
   Carril de montaje inferior - CANT 2
3. Tornillo A - CANT 11+3 extra
4. Tornillo B - CANT 4+2 extra

ELECCIÓN DEL LUGAR PARA SU HORNO MICROONDAS EMPOTRADO

El marco decorativo (Trim Kit) empotrado permite la instalación de los microondas listados a continuación, los cuales deben ser empotrados en un gabinete o pared o sobre un horno de pared eléctrico*.

Modelos de microondas:

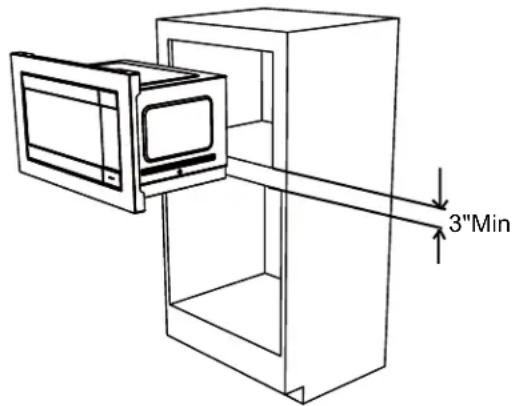

Consulte la Ilustración 1 para obtener una ubicación adecuada y cuando sea necesario empotrar sobre un horno de pared. Siga con atención las instrucciones de instalación tanto del horno de pared como las del marco decorativo empotrado de Electrolux. Si va a empotrar sobre un horno de pared, asegúrese de que el espacio entre este último y el horno microondas sea de al menos 3 pulgadas. Consulte Ilustración 2.

*OBSERVACIÓN:

El marco decoratico (Trim Kit) y el microondas sólo pueden ser empotrados sobre un horno eléctrico de pared, autolimpiable o no, de una cavidad.

GABINETE O APERTURA DE LA PARED

Dimensiones de la apertura (consulte ilustración 3)

Altura (A)
Mínimo	16 3/4 (42.5 cm)
Máximo	17 (43.2 cm)
Ancho (B)
Mínimo	24 3/4 (62.9 cm)
Máximo	25 (63.5 cm)
Profundidad (C)
Máximo	20 (50.8 cm)

ES IMPORTANTE QUE LEA Y

Antes de instalar el conducto de escape, confirme que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las líneas de guía de nivel.

Montaje de marco delantero

Ducto de ventilación

Riel de montaje inferior

Ilustración 1

Ilustración 2

Dimensiones totales del marco decorativo (Trim Kit)
	MWTK27	MWTK30
Altura	18" (458mm)	18" (458mm)
Ancho	27" (686mm)	30" (762mm)
Profundidad	1 1/2" (38.9cm)	1 1/2" (38.9cm)

Instrucciones de instalación

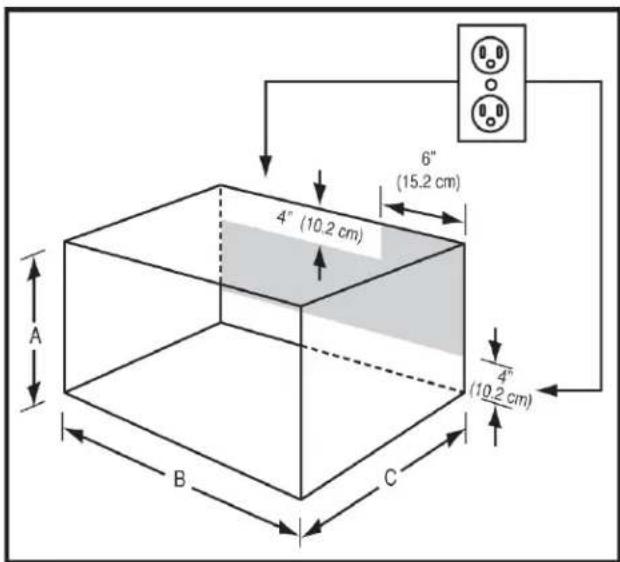

UBICACIÓN DE LA TOMA DE CORRIENTE

La toma de corriente NO debe estar ubicada en la zona sombreada que se indica en la Ilustración 3.

OBSERVACIÓN 1:

El piso de la apertura debe estar hecho de madera contrachapada lo suficientemente resistente para soportar el peso del horno y el suelo de carga (aproximadamente 100 libras [45 kilogramos]). El piso debe estar nivelado para un funcionamiento adecuado del horno. Asegúrese de revisar los códigos de construcción locales, pues podría ser necesario que la apertura conste de partición lateral, superior y trasera. El funcionamiento adecuado del horno no requiere de confinamiento.

Ilustración 4

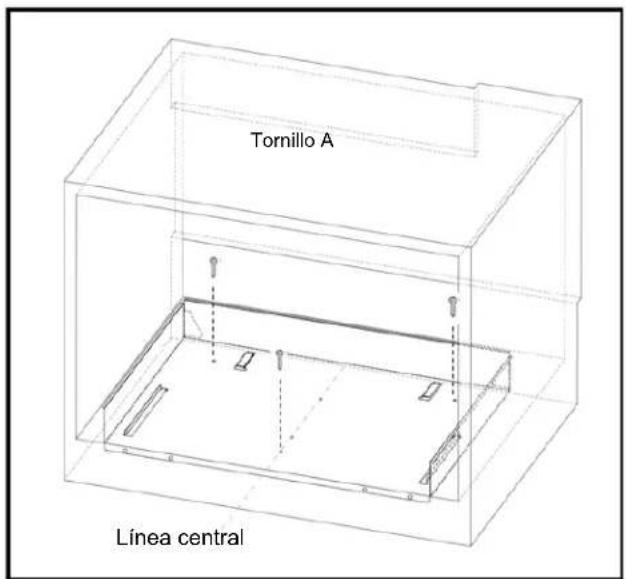

MONTAJE DE DUCTO DE ESCAPE

1. Dibuje una línea central sobre el piso. Coloque el ducto de escape en la apertura, cuando el montaje del mismo esté en la apertura correcta, la línea central estará a la mitad del montaje. Consulte la Ilustración 4.
2. Asegure el montaje del ducto de escape con los tres tornillos tipo A.

IMPORTANTE: Asegure los tornillos en el agujero externo.

Se necesitan 3 piezas para el montaje del ducto de escape.

ES IMPORTANTE QUE LEA Y

Antes de instalar el conducto de escape, confirme que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las líneas de guí a de nivel.

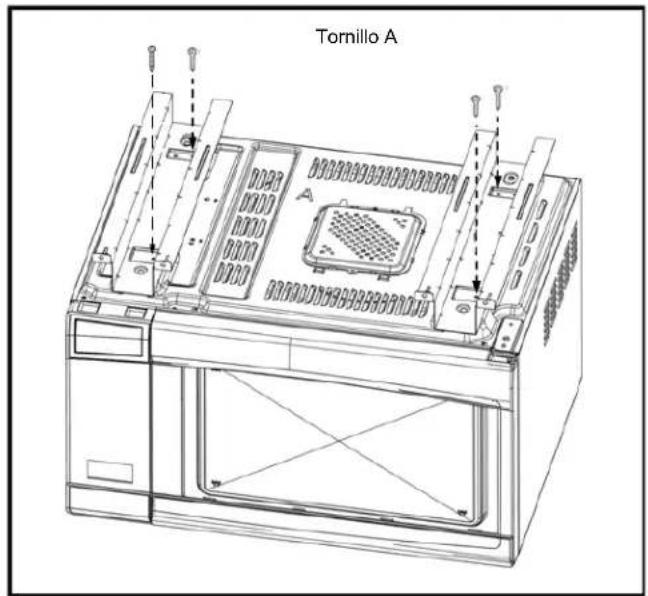

Riel de montaje inferior

De Vuelta el horno microondas para tener acceso a la parte de abajo del mismo. Asegure el riel de montaje inferior en el horno con los cuatro tornillos tipo A. Consulte la Ilustración 5.

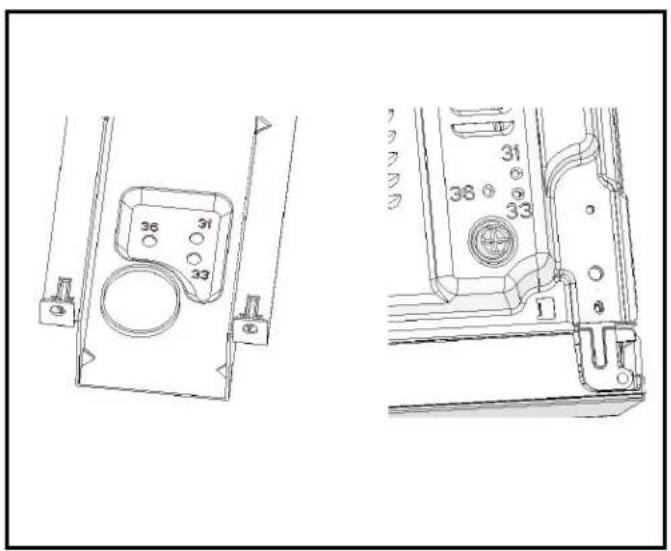

OBSERVACIÓN: Asegúrese de alinear los agujeros marcados con el número "36" del riel de montaje inferior y los agujeros de la placa inferior del horno, también marcados con el número "36".

Ilustración 5

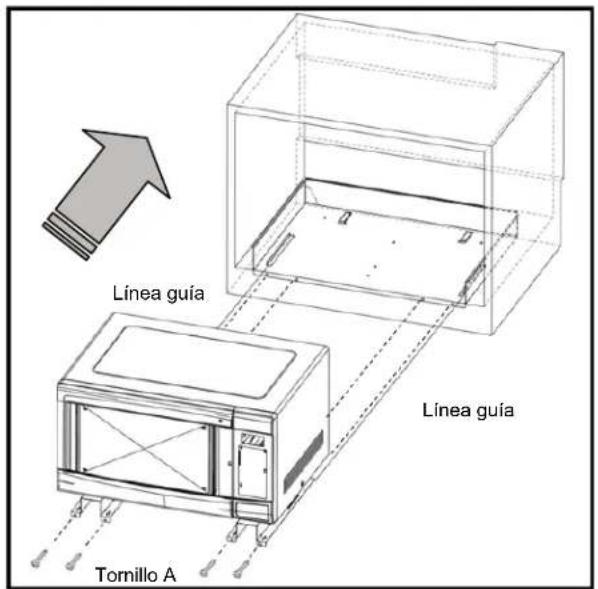

OVEN INSTALLATION

1. Coloque el horno adyacente a la pared o apertura del gabinete. Conecte el cable de alimentación a la toma de corriente.
2. Inserte cuidadosamente el horno en la apertura preparada. Deslice el horno sobre el montaje del ducto de escape. Consulte la Ilustración 6.
3. Asegure el montaje del ducto de escape con los cuatro tornillos tipo A.

Ilustración 6

Instrucciones de instalación

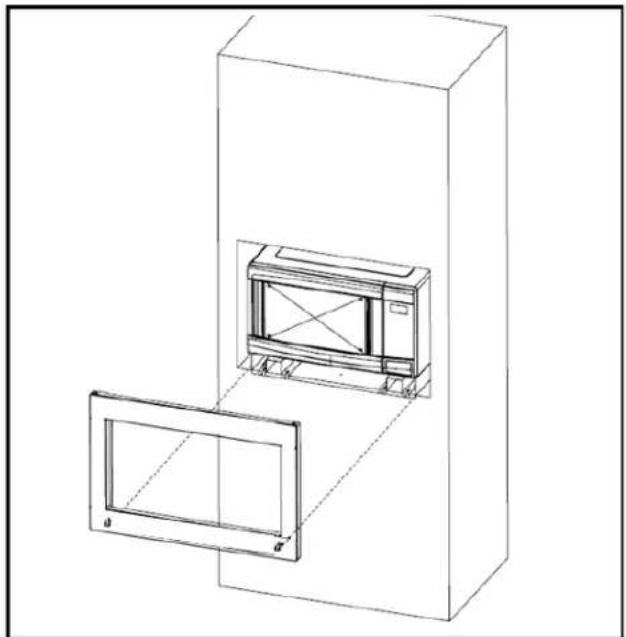

INSTALACIÓN DEL MARCO

1. Coloque el MONTAJE DEL MARCO para que cuadre con el horno. Coloque el marco cuidadosamente sobre el mismo. Consulte la Ilustración 7.
2. Revise que esté nivelado y luego asegúrelo con los TORNILLOS tipo B. Asegure la parte inferior del MONTAJE DEL MARCO con los dos TORNILLOS tipo B restantes. Consulte la Ilustración 8.

Riel de montaje inferior

Illustration 1

Illustratio 2

Dimensions du kit de finition
	MWTK27	MWTK30
Hauteur	18" (458mm)	18" (458mm)
Largeur	27" (686mm)	30" (762mm)
Profondeur	1 1/2" (38.9cm)	1 1/2" (38.9cm)
