MODE D'EMPLOI MWTK30FPUF FRIGIDAIRE

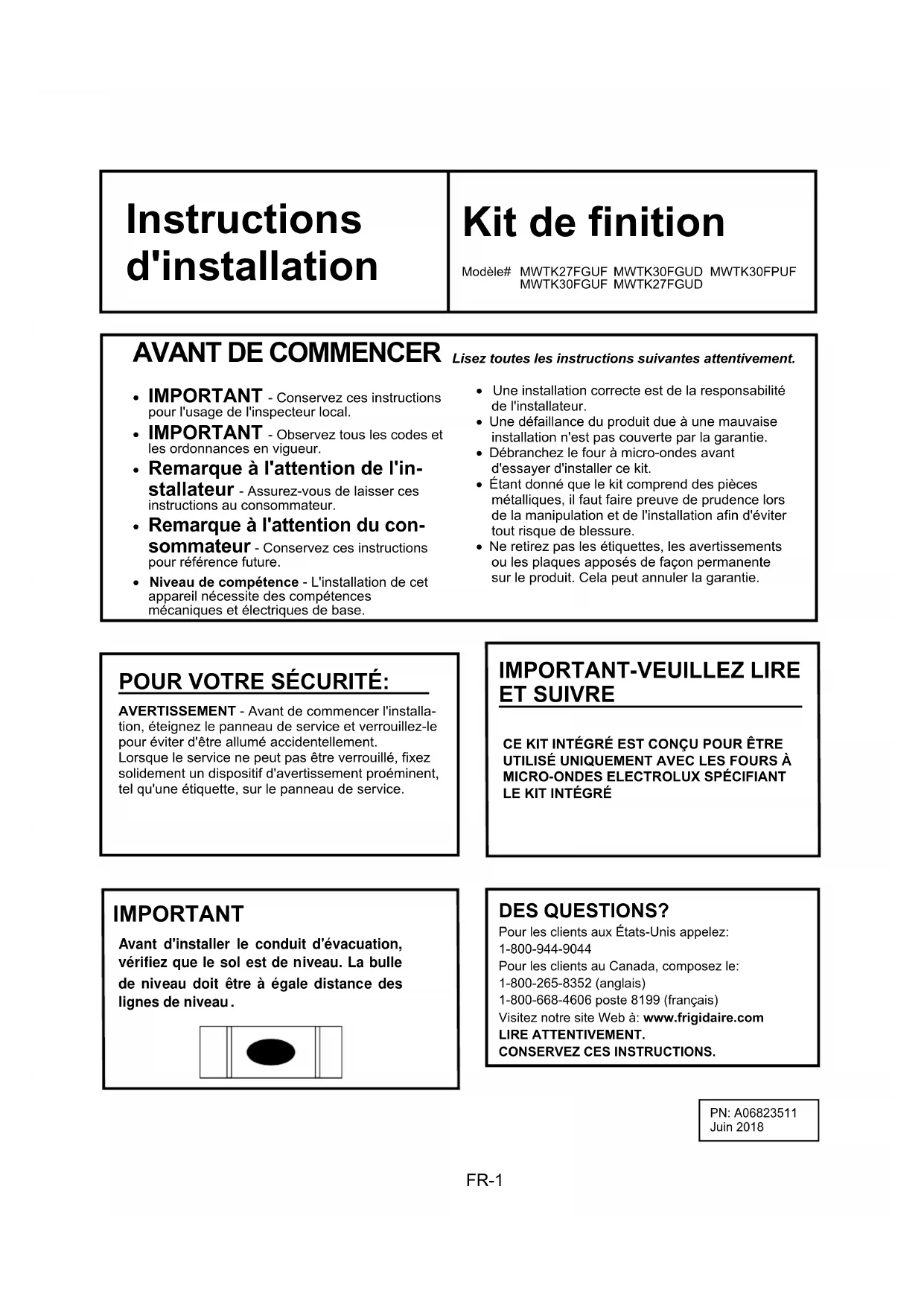

Instructions d'installation

Kit de finition

Modèle# MWTK27FGUF MWTK30FGUD MWTK30FPUF MWTK30FGUF MWTK27FGUD

AVANT DE COMMENCER

Lisez toutes les instructions suivantes attentivement.

• IMPORTANT - Conserve ces instructions pour l'usage de l'inspecteur local.
• IMPORTANT - Observe tous les codes et les ordonnances en vigueur.
• Remarque à l'attention de l'installateur - Assurez-vous de laisser ces instructions au consommateur.
• Remarque à l'attention du consommateur - Conservez ces instructions pour-reference future.

• Niveau de compétence - L'installation de cet apparéil nécessite des compétences mécaniques et électriques de base.

• Une installation correcte est de la responsabilité de l'installateur.

• Une défaillance du produit due à une mauvaise installation n'est pas couverte par la garantie.
• Debranchez le four à micro-ondes avant d'essayer d'installer ce kit.
• Etant donné que le kit comprend des pieces métalliques, il faut faire preuve de prudence lors de la manipulation et de l'installation afin d'éviter tout risque de blessure.
• Ne retirez pas les étiquettes, les avertissements ou les plaques apposés de façon permanente sur le produit. Cela peut annuler la garantie.

POUR VOTRE SECURITE:

AVERTISSEMENT - Avant de commencer l'installation, éteignez le panneau de service et verrouillez-le pour éviter d'être allumé accidentellement.

Lorsque le service ne peut pas etre verrouillé, fixez solidement un dispositif d'advertissement proeminent, tel qu'une etiquette, sur le panneau de service.

IMPORTANT-VEUILLEZ LIRE ET SUIVRE

CE KIT INTEGRÉ EST CONÇU POUR ÉTRE UTILISÉ UNIQUÉMENT AVEC LES FOURS À MICRO-ONDES ELECTROLUX SPECIFIANT LE KIT INTEGRÉ

IMPORTANT

Avant d'insteller le conduit d'évacuation, vérifie que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

DES QUESTIONS?

Pour les clients aux États-Unis appelez:

1-800-944-9044

Pour les clients au Canada, composez le:

1-800-265-8352 (anglais)

1-800-668-4606 poste 8199 (français)

Visitez notre site Web à: www.frigidaire.com

LIRE ATTENTIVEMENT.

CONSERVEZ CES INSTRUCTIONS.

PN:A06823511

Juin 2018

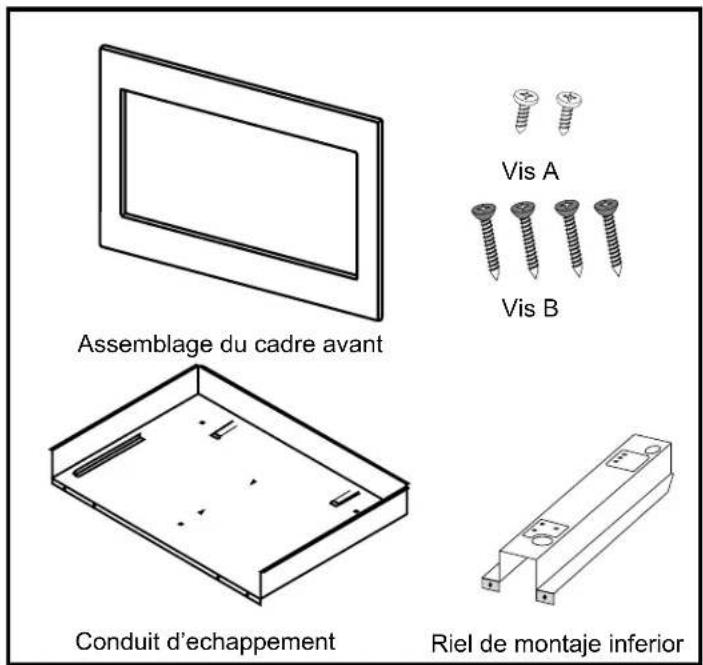

1. Assemblage du cadre avant - QTE 1
2. Conduit d'echappement - QTE 1
   Rail de montage inférieur - QTE 2
3. Vis A - QTE 11+3 extra
4. Vis B - QTE 4+2 extra

CHOISIR UN EMPLACEMENT POUR VOTRE FOUR À MICROONDES SI INTÉGRÉ

Le kit de finition intégrée permet d'installer les micro-ondes enumeratedes ci-dessous dans une armoire ou un mur, seul ou au-dessus d'un four mural electrique*.

Modèles à micro-ondes:

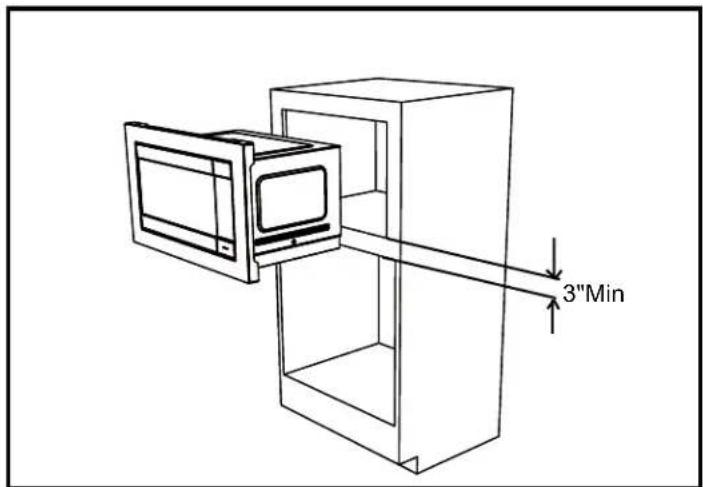

Voir l'illustration 1 pour l'emplacement approprié et pour la construction au-dessus d'un four mural. Suivez attentivement les instructions d'installation du four mural et les instructions du kit intégré d'Electrolux. Si vous construuez sur un four mural, assurez-vous que le dégagement entre le four mural et le four à micro-ondes est d'au moins 3 pouces. Voir l'illustration 2.

*REMARQUE:

Le kit de gamiture et le four à micro-ondes ne peuvent être intégrés que sur un mur à cavité unique autonettoyant ou non auto-nettoyant.

ARMOIRE OU MOULAGE MUR

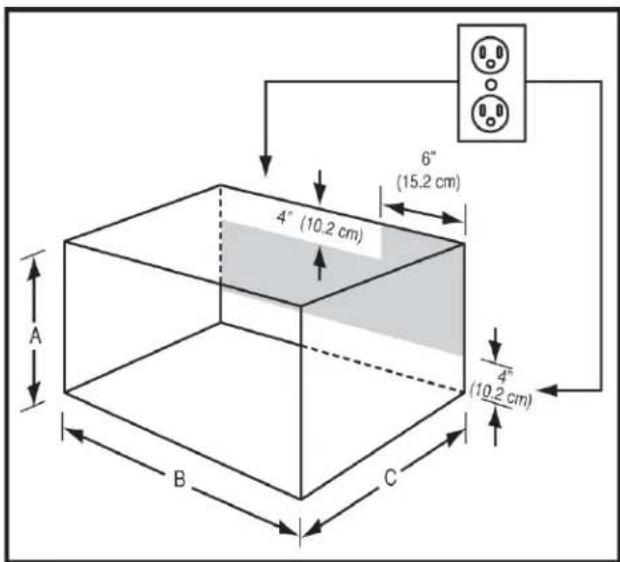

Dimensions de découpe (Voir illustration 3)

Hauteur(A)
Minimum	16 3/4 (42.5 cm)
Maximum	17 (43.2 cm)
Largeur(B)
Minimum	24 3/4 (62.9 cm)
Maximum	25 (63.5 cm)
Profondeur (C)
Maximum	20 (50.8 cm)

IMPORTANT

Avant d'installer le conduit d'évacuation, vérifie que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Illustration 1
Illustratio 2

Dimensions du kit de finition
	MWTK27	MWTK30
Hauteur	18" (458mm)	18" (458mm)
Largeur	27" (686mm)	30" (762mm)
Profondeur	1 1/2" (38.9cm)	1 1/2" (38.9cm)

Instructions d'installation

Illustration 3

Illustration 4

SORTIE ÉLECTRIQUE

La sortie ne doit PAS etre dans la zone ombree comme indiqued sur l'illustration 3

NOTE 1:

Le plancher d'ouverture devrait etre construit en contreplaque assez solide pour supporter le poids du four et la charge au sol (environ 100 livres). Le sol doit etre a niveau pour le bon fonctionnement du four. Assurez-vous de vérifier le code du batiment local, car il peut etre nécessaire d'entourer l'ouverture de cloison laterale, de plafond et arriere. Pour un bon fonctionnement du four, I'enceinte n'est pas nécessaire.

ENSEMBLE DE CONDUIT D'ÉCHA-PPEMENT

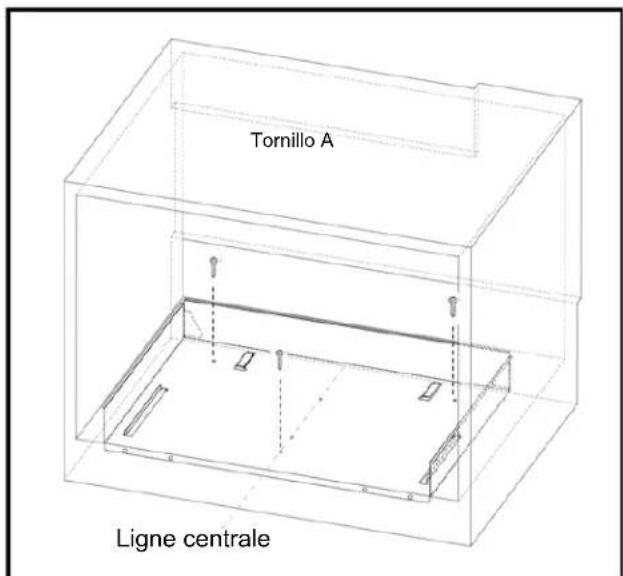

1. Dessinez une ligne centrale sur le sol. Placeze le conduit d'évacuation dans l'ouverture. Lorsque l'assemblage du conduit d'évacuation est place correctement dans l'ouverture, la ligne centrale est au milieu de l'assemblage du conduit d'évacuation. Voir l'illustration 4.
2. Fixez l'assemblage du conduit d'évacuation avec les trois vis A.

IMPORTANT: Fixez les vis dans le trou extérieur. 3 pieces sont nécessaires pour l'assemblage du conduit d'échévement.

IMPORTANT

Avant d'installer le conduit d'évacuation, ver rifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Rail de montage inférieur

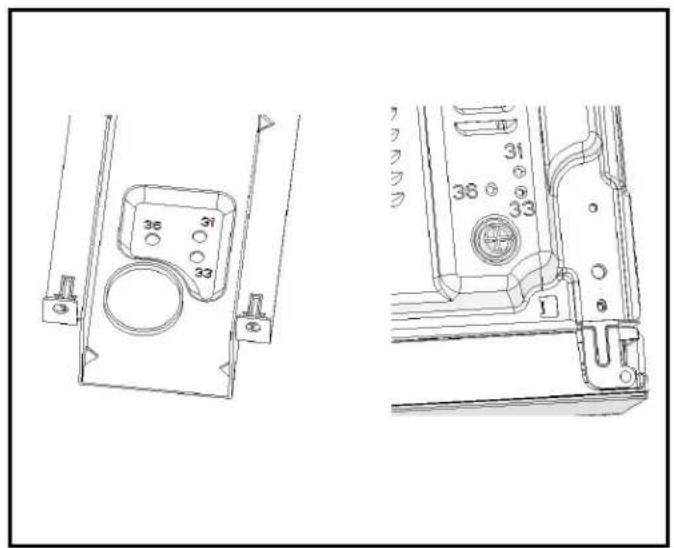

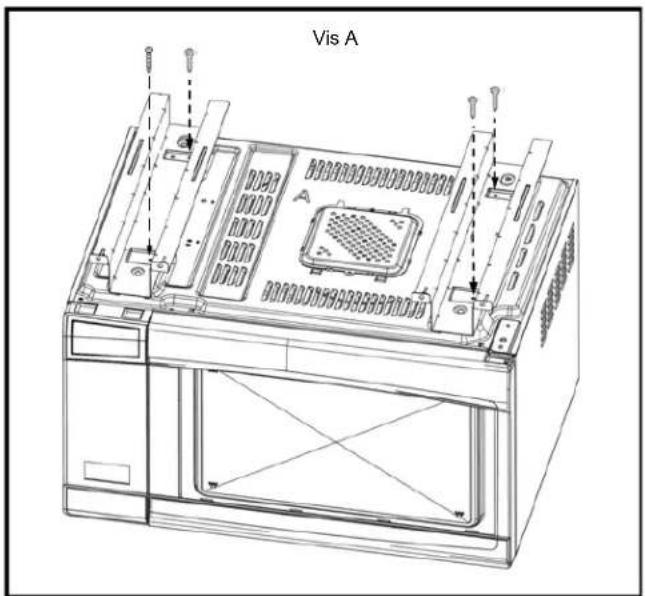

Retournez le micro-ondes pour que voir le fond du four. Fixez le rail de montage inférieur sur le four à l'aide de quatre VIS A. Reportez-vous à l'illustration 5. REMARQUE: Assurez-vous d'aligner les trous (indiqués par «36» du rail de montage inférieur et les trous (marqués «36») de la plaque inférieure du four à micro-ondes.

Illustration 5

1. Placez le four a cote de l'ouverture du mur ou de l'armoire. Branchez le cordon d'alimentation dans la prise electrique.

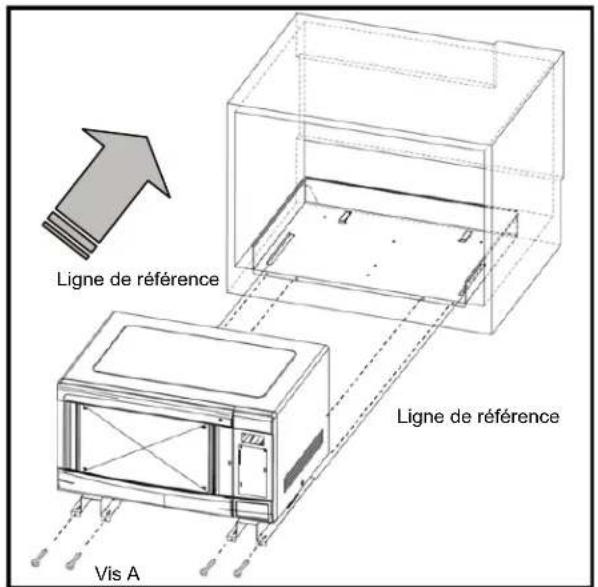

2. Guidez soigneusement le four assemblé dans l'ouverture préparée. Faites glisser le four sur l'assemblage du conduit d'évacuation. Voir l'illustration 6.
3. Fixez l'assemblage du conduit d'évacuation avec les quatre vis A.

Illustration 6

Instructions d'installation

INSTALLATION DE CADRE

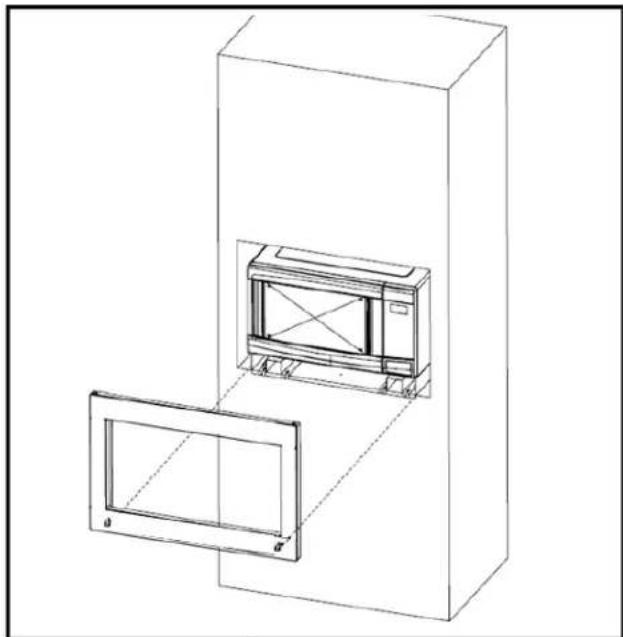

1 Positionnez l'ENSEMBLE DE CADRE pour qu'il soit carré avec le four. Placez délicatement l'ASSEMBLAGE DU CADRE sur le four. Voir l'illustration 7.

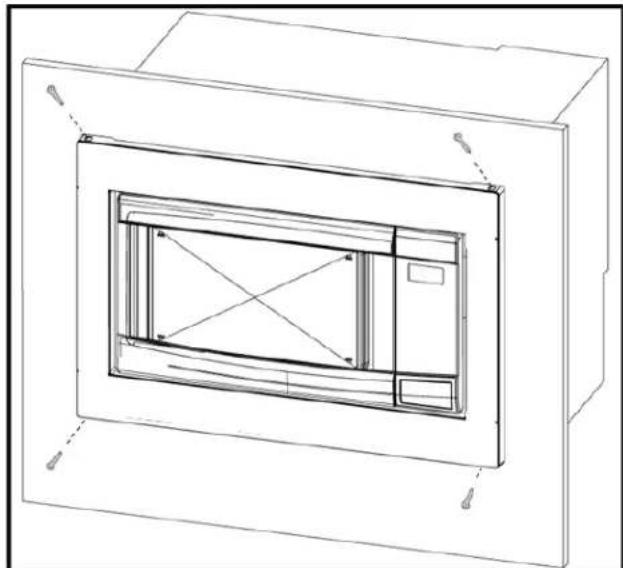

2. Verifiez qu'il est de niveau puis fixez-le avec deux VIS B. Fixez la partie inférieure de l'ENSEMBLE DE CADRE avec les deux VIS B restantes. Reportez-vous à l'Illustration 8.

Illustration 7

Illustration 8
