MWTK30FPUF - Microondas FRIGIDAIRE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno microondas empotrable con kit de acabado
Marca	Frigidaire
Modelo	MWTK30FPUF
Dimensiones del kit de acabado (Al x An x Pr)	458 mm x 762 mm x 38,9 mm
Dimensiones de corte (Al x An x Pr)	425-432 mm x 629-635 mm x máx 508 mm
Peso	Aproximadamente 45 kg (con el microondas)
Alimentación	120 V, 60 Hz, 15 A (toma estándar)
Potencia microondas	Aproximadamente 1000 W (estimación)
Capacidad	Aproximadamente 1,6 pies³ (estimación)
Material del kit de acabado	Acero pintado
Funciones principales	Cocción por microondas, descongelación, cocción por pasos, temporizador, bloqueo infantil
Instalación	Empotrable en un armario o sobre un horno mural
Seguridad	Desconectar antes de la instalación; bloqueo de seguridad para niños
Mantenimiento y limpieza	Limpiar con un paño húmedo; no usar limpiadores abrasivos
Piezas de repuesto y reparabilidad	Kit de acabado compatible con microondas Frigidaire específicos; piezas disponibles a través del servicio al cliente
Información general	Garantía: 1 año (estimación); asistencia telefónica: 1-800-944-9044 (Estados Unidos)

Preguntas frecuentes - MWTK30FPUF FRIGIDAIRE

¿Es compatible este kit de acabado con todos los microondas Frigidaire?

No, este kit (MWTK30FPUF) está diseñado para usarse solo con ciertos modelos de microondas Frigidaire/Electrolux listados en el manual. Consulte la lista de modelos compatibles antes de comprar.

¿Cuáles son las dimensiones exactas del corte necesario para este kit?

La altura del corte debe estar entre 16 3/4 pulgadas (42,5 cm) y 17 pulgadas (43,2 cm). El ancho debe estar entre 24 3/4 pulgadas (62,9 cm) y 25 pulgadas (63,5 cm). La profundidad máxima es de 20 pulgadas (50,8 cm).

¿Puedo instalar el microondas sobre un horno mural?

Sí, este kit permite instalar el microondas sobre un horno mural eléctrico. Asegúrese de mantener una separación de al menos 3 pulgadas entre los dos electrodomésticos y de seguir las instrucciones de instalación del horno mural.

¿Qué herramientas se necesitan para la instalación del kit?

La instalación requiere habilidades mecánicas y eléctricas básicas. Necesitará un destornillador, un nivel de burbuja, un taladro (si es necesario para los tornillos) y posiblemente una sierra para el corte del armario.

¿El kit de acabado viene con todos los tornillos necesarios?

Sí, el kit incluye tornillos A (11+3 adicionales) y tornillos B (4+2 adicionales) para fijar el conducto de escape, los rieles de montaje y el marco frontal.

¿Debo cortar la alimentación eléctrica antes de la instalación?

Sí, por su seguridad, desconecte el horno microondas y corte la alimentación en el panel de servicio antes de comenzar la instalación. Bloquee el panel o coloque una etiqueta de advertencia.

¿El microondas debe estar nivelado para funcionar correctamente?

Sí, es imperativo que el piso esté nivelado. Use un nivel de burbuja para verificar que la burbuja esté centrada entre las líneas de nivel antes de instalar el conducto de escape.

¿Puedo usar este kit si mi armario tiene una profundidad superior a 20 pulgadas?

La profundidad máxima del corte es de 20 pulgadas (50,8 cm). Si el armario es más profundo, el microondas podría no alinearse con el marco frontal. No se recomienda usar el kit en este caso.

¿Dónde puedo encontrar el manual de uso del microondas?

El manual del microondas generalmente se proporciona con el aparato. También puede descargarlo del sitio web de Frigidaire ingresando el número de modelo del microondas, o contactar al servicio al cliente al 1-800-944-9044.

¿Qué hago si pierdo los tornillos o un componente del kit?

Contacte al servicio al cliente de Frigidaire en Estados Unidos al 1-800-944-9044 o en Canadá al 1-800-265-8352. Las piezas de repuesto se pueden pedir por separado.

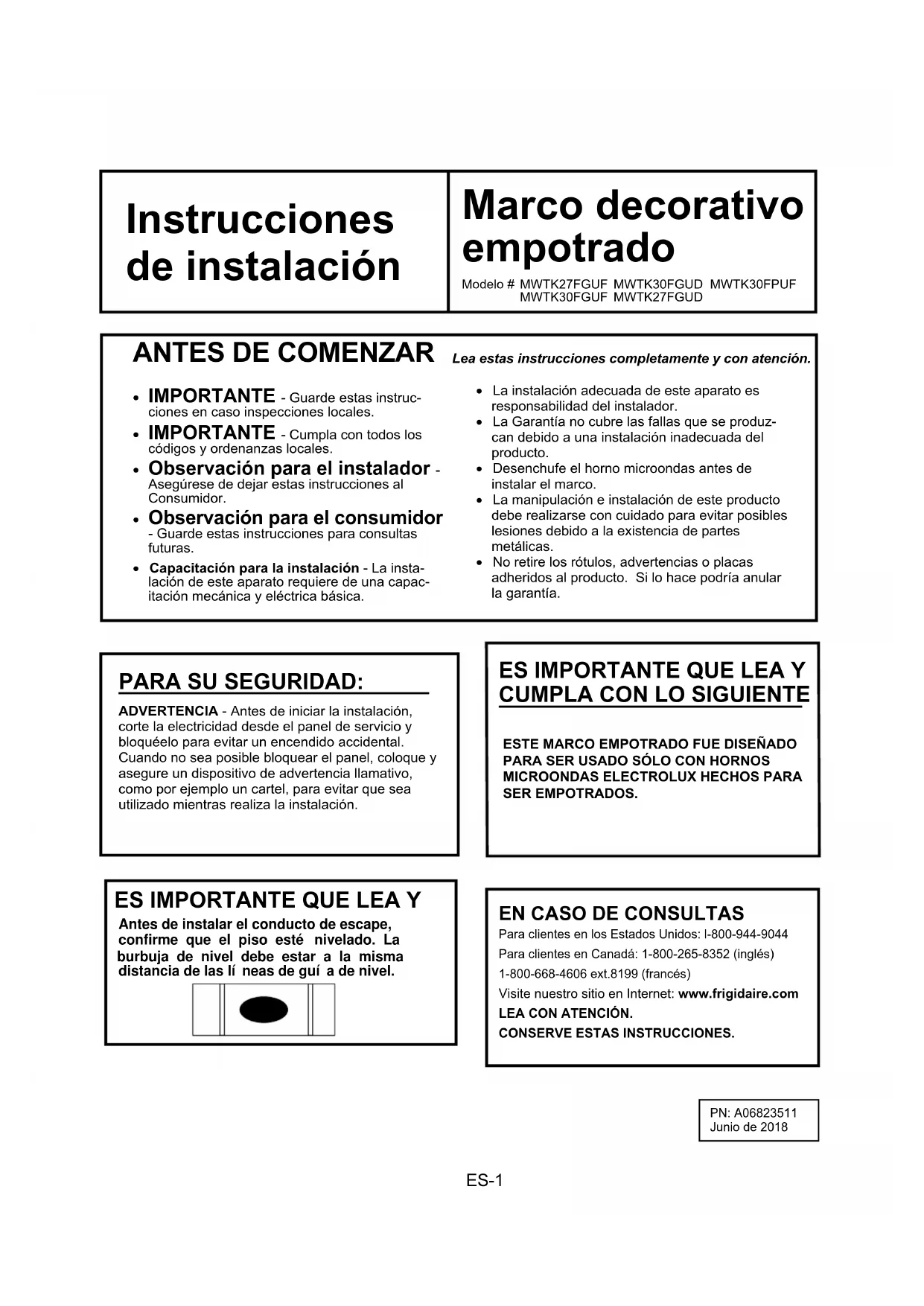

MANUAL DE USUARIO MWTK30FPUF FRIGIDAIRE

Instrucciones de instalación

Marco decorativo empotrado

Modelo # MWTK27FGUF MWTK30FGUD MWTK30FPUF MWTK30FGUF MWTK27FGUD

ANTES DE COMENZAR

• IMPORTANTE - Guarde estas instru ciones en caso inspections locales.
• IMPORTANTE - Cumpla con todos loscottivos yordenanzas locales.
• Observación para el instalador - Asegúrese de hacer estas instrucciones al Consumidor.
• Observación para el consumidor
• Guarde estas instrucciones para consultas futuras.
• Capacitación para la instalación - La instalación de este aparato requiere de una capacitación mecánica y electrónica baja.

Lea estas instrucciones complemente y con atencion.

• La instalación adequada de este aparato es responsabilidad del instalador.
• La Garantía no cubre las fallas que se produzcandefer a una instalacion inadequada del producto.
  Desenchufe el hora microondas antes de instalar el marco.
• La Manipulación e instalación de este producto debe realizarse con cuidado paraatarposibles lesionesdeferido a laexistenciade partes metálicas.
• No retire los rotulos, advertencias o placas adheridos al producto. Si lo hace podra anular la garantia.

PARASU SEGURIDAD:

ADVERTENCIA - Antes de起初 la instalacion, corte la electricidad desde el panel de service y bloqueelo para evaporar un encendido accidental. Cuando no sea possible bloquear el panel, coloque y asegure un dispositivo de advertencia llamativo, como por exemple un cartel, para evaporar que sea realizado cuando realiza la instalacion.

ES IMPORTANTE QUE LEA Y CUMPLA CON LO SIGUIENTE

ESTE MARCO EMPOTRADO FUE DISENADO PARA SER USADO SOLO CON HORNOS MICROONDAS ELECTROLUX HECHOS PARA SER EMPOTRADOS.

ES IMPORTANTE QUE LEA Y

Antes de instalar el conductor de escape, confirma que el piso está nivelado. La burbuja de nivelmente esta a la mesma distancia de las linas de guia de nivel.

EN CASO DE CONSULTAS

Para clients en los Estados Unidos: I-800-944-9044

Para clients en Canada: 1-800-265-8352 (ingles)

1-800-668-4606 ext.8199 (francés)

Visite{nuestro sitio en Internet:www.frigidaire.com

LEA CON ATENCION.

CONSERVE ESTAS INSTRUCCIONES.

PN:A06823511

Junio de 2018

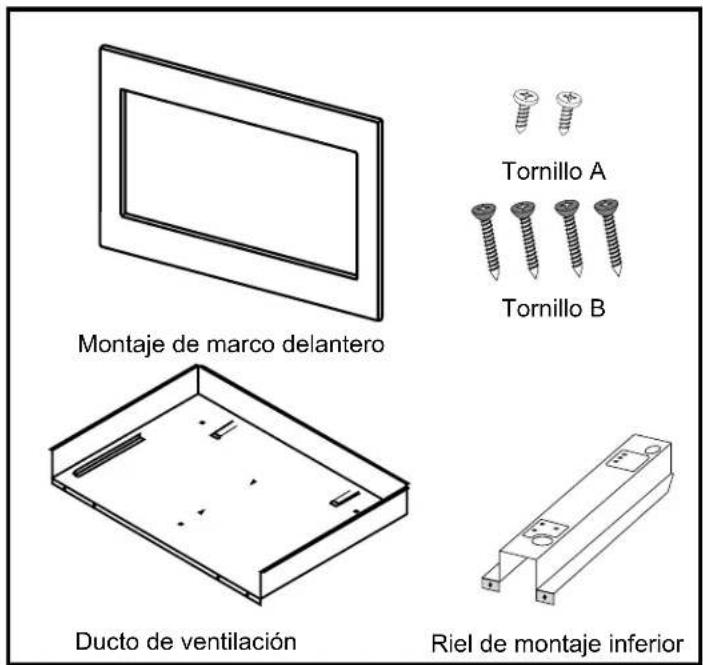

PIEZAS INCLUDES

1.Montaje de marco delantero-CANT 1
2. Ducto de ventilacion - CANT 1

Carril de montaje inferior - CANT 2

1. Tornillo A - CANT 11+3 extra
2. Tornillo B-CANT 4+2 extra

ELECCION DEL LUGAR PARA SU HORNO MICROONDAS EMPOTRADO

El marco decorativo (Trim Kit) empotrado permite la instalacion de los microondas listedos a continuacion, los cuales deben ser empotrados en un gabineto o pared o sobre un horno de pared electrico*.

Modelos de microondas:

Consulte la Ilustración 1 para Obtener una ubicación adequada y cuando seanecessary empotrar sobre un horno de pared. Siga con atencion las instrucciones de instalacion tanto del horno de pared como las del marco decorativo empotrado de Electrolux. Si va a empotrar sobre un horno de pared, asegürese de que el espacio entre esteultimate y el horno microondas sea de al menos 3 pulgadas.Consulte Ilustracion 2.

*OBSERVACION:

El marco decorativo (Trim Kit) y el microondas solo puede ser empotrados sobre unorno eletrico de pared, autolimpiable o no, de una cavidad.

GABINETE O APERTURA DE LA PARED

Dimensiones de la aperture (consulte ilustracion 3)

Altura (A)
Minimo	16 3/4 (42.5 cm)
Máximo	17 (43.2 cm)
Ancho (B)
Minimo	24 3/4 (62.9 cm)
Máximo	25 (63.5 cm)
Profundidad (C)
Máximo	20 (50.8 cm)

ES IMPORTANTE QUE LEAY

Antes de instalar el conductor de escape, confirma que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las lineas de guía de nivel.

Ilustración 1

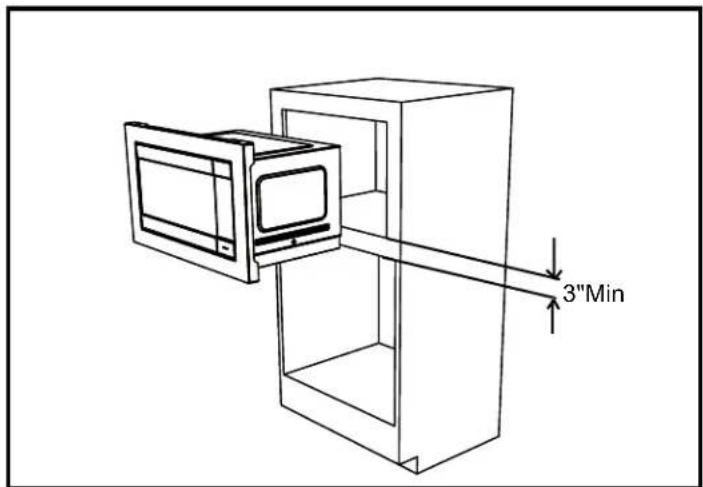

Ilustración 2

Dimensiones totales del marco decorativo (Trim Kit)
	MWTK27	MWTK30
Altura	18" (458mm)	18" (458mm)
Ancho	27" (686mm)	30" (762mm)
Profundidad	1 1/2" (38.9cm)	1 1/2" (38.9cm)

Instrucciones de instalación

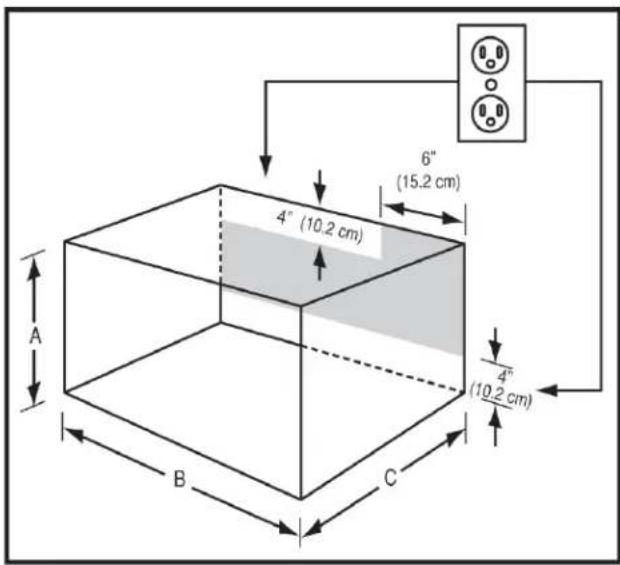

Ilustración 3

Ilustración 4

UBICACION DE LA TOMA DE CORRIENTE

La toma de corriente NODebe estar ubicada en la zona?sobreada que se indica en la Ilustracion 3.

OBSERVACION 1:

El piso de la aperture debe estar hecho de madera contrachapada lo suficientemente resistente para soportar el peso del hora y el suejo de energia (aproximadamente 100 libras [45 kilogramas]). El piso debe estar nivelado para un functionamento adecuado del hora. Asegúrese de revisar los datos de construction locales, puis podra ser necessario que la aperture conste de partición lateral, superior y trasera. El functionamento adecuado del hora no requiere de confirmamento.

MONTAJE DE DUCTO DE ESCAPE

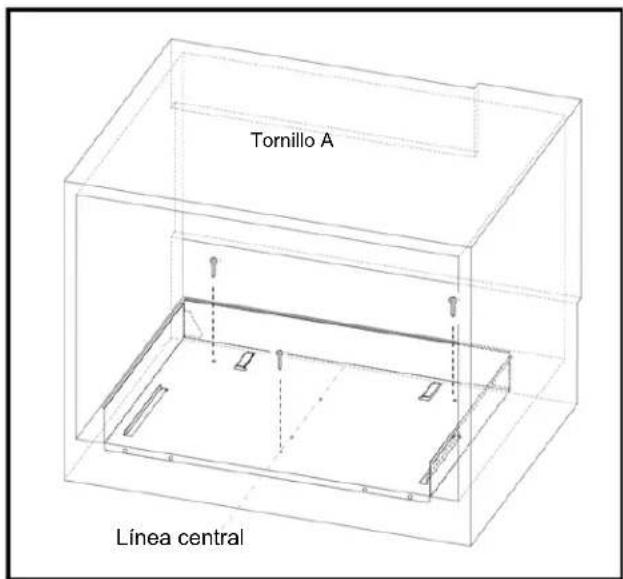

1. Dibuje una linea central sobre el piso. Coloque el ducto de escape en la aperture, cuando el montaje del本身就是 en la aperture correcta, la linea central está a la mitad del montaje. Consulte la Ilustración 4.
2. Asegure el montaje del ducto de escape con los tres tornillos tipo A.

IMPORTANTE: Asegure los tornillos en el agujero externo.

Se necesitan 3 piezas para el montaje del ducto de escape.

ES IMPORTANTE QUE LEA Y

Antes de instalar el conductor de escape, confirma que el piso está nivelado. La burbuja de nivelmente esta a la mesma distancia de las linas de guia de nivel.

Riel de montaje inferior

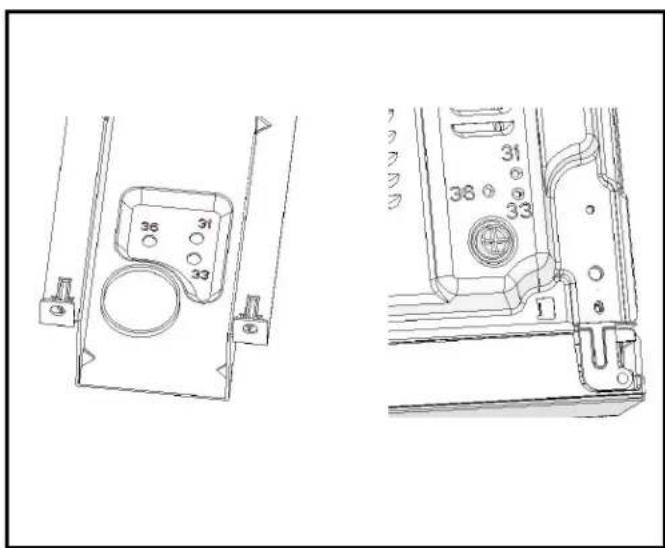

De Vuelta el hora microondas para tener acceso a la parte de abajo del本身就是. Asegure el riel de montaje inferior en el hora con los cuales tornillos tipo A. Consulte la Ilustracion 5. OBSERVACION: Asegurese de alinear los agujeros marcados con el numero "36" del riel de montaje inferior y los agujeros de la placal inferior del hora, también marcados con el numero "36".

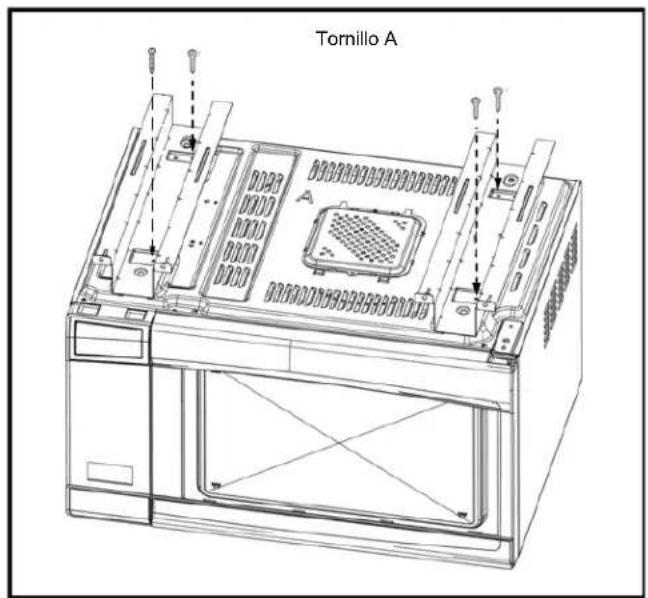

Illustración 5

OVEN INSTALLATION

1. Coloque el hora adyacente a la pared o aperture del gabinete. Conecte el cable de alimentacion a la toma de corriente.

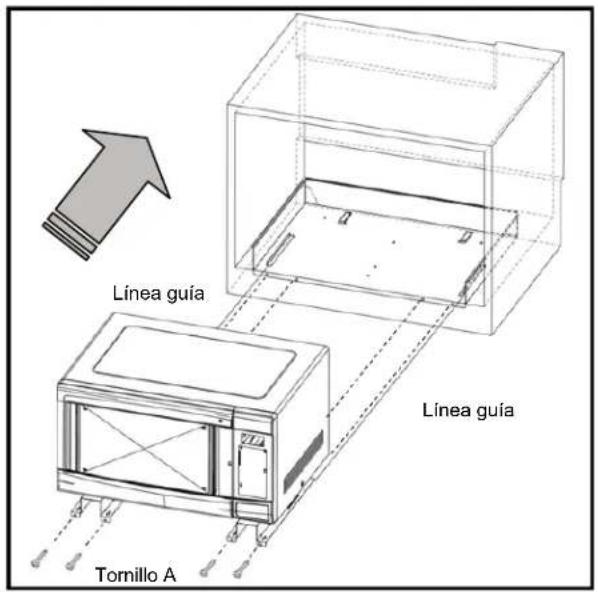

2. Inserte cuidadosamente el hora en la aperture preparada. Deslice el hora sobre el montaje del ducto de escape. Consulte la Ilustracion 6.
3. Asegure el montaje del ducto de escape con los cinco cuatro tornillos tipo A.

Ilustración 6

Instrucciones de instalación

INSTALLACION DEL MARCO

1. Coloque el MONTAJE DEL MARCO para que cuadre con elorno. Coloque el marco cuidadasamente sobre el mesmo.Consulte la Ilustracion 7.
2. Revise que esté nivelado y bajo asegürelo con los TORNILLOS tipo B. Asegure la parte inferior del MONTAJE DEL MARCO con los dos TORNILLOS tipo B restantes. Consulte la Ilustración 8.

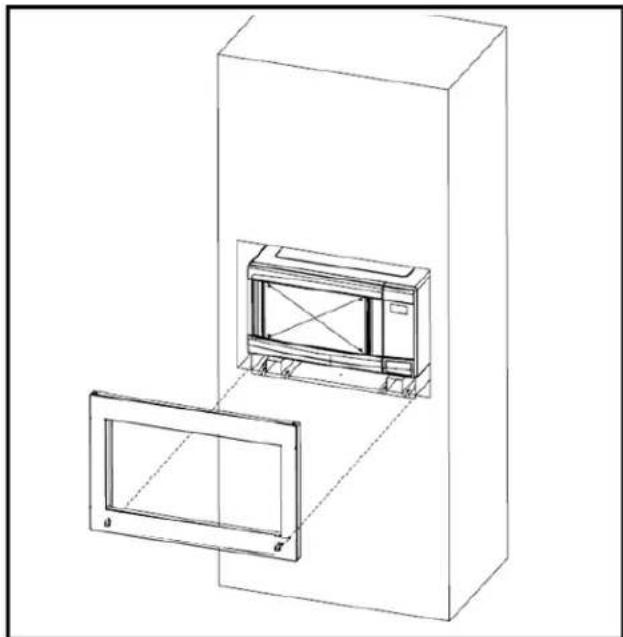

Ilustración 7

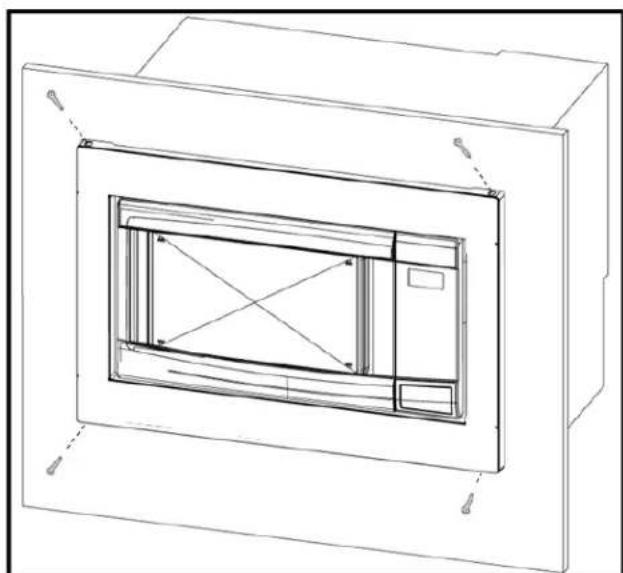

Ilustración 8
