FOIRE AUX QUESTIONS - RK-34 RYOBI
Quel carburant utiliser dans la RYOBI RK-34 ?
La RK-34 est équipée d'un moteur 2 temps : utilisez un mélange essence sans plomb et huile spéciale 2 temps, en respectant le ratio indiqué dans votre notice. La capacité du réservoir est de 0,8 litre. Mélangez et versez toujours le carburant à l'extérieur, loin de toute flamme ou étincelle, et ne fumez pas lors du remplissage.
Comment démarrer la débroussailleuse RYOBI RK-34 ?
Placez l'interrupteur marche-arrêt sur I, actionnez la pompe d'amorçage plusieurs fois, puis tirez le levier du starter. Tirez la poignée du démarreur à réenroulement d'un coup sec jusqu'au premier démarrage, puis repoussez le starter en position normale. Laissez le moteur chauffer quelques secondes avant de passer en régime de travail (voir Fig. 11, 13 et 14 de la notice).
Lame ou bobine de coupe : laquelle choisir pour quel usage ?
La lame 4 dents (255 mm) est destinée au débroussaillage des broussailles épaisses. La bobine 2 fils est adaptée à la taille du gazon et des bordures. Les deux accessoires sont livrés de série. Montez impérativement le carter de protection correspondant à chaque outil (Fig. 5 pour la lame, Fig. 6 pour la bobine) avant toute utilisation.
Comment monter la lame sur la RK-34 ?
Suivez l'ordre de montage de la Fig. 7 : posez la lame (4) sur le renvoi d'angle (3) en passant la clé à six pans par le trou (16). Montez le flasque de maintien (15) puis serrez l'écrou. Attention : l'écrou de fixation a un filetage inversé (M10x1,5 gauche) ; pour le serrer, tournez dans le sens contraire des aiguilles d'une montre.
Le moteur cale ou tourne irrégulièrement : que faire ?
Vérifiez d'abord la bougie d'allumage : l'écartement doit être compris entre 0,6 et 0,7 mm (voir Fig. 22). Nettoyez ou remplacez l'élément filtrant du filtre à air (Fig. 18). Si le ralenti est instable, agissez sur la vis de réglage du ralenti (repère 37, Fig. 13) et vérifiez que l'écartement de l'élément de réglage est bien de 0,5 à 1,5 mm (Fig. 20).
La tête de coupe s'arrête juste après le démarrage : pourquoi ?
L'embrayage centrifuge n'engage la tête de coupe qu'à partir d'un régime de 3 800 tr/min environ. Si le ralenti est réglé trop bas, la tête ne tourne pas. Augmentez légèrement le ralenti via la vis de réglage (repère 37). Si le problème persiste après réglage, l'embrayage peut être usé et nécessite une vérification.
Comment régler la position des poignées sur la RK-34 ?
Desserrez le boulon (11) et retirez le support porte-poignée C (9). Placez les poignées (1) dans leur logement entre le support B (10) et le support C, puis resserrez fermement le boulon. Positionnez toujours les poignées verticalement par rapport à l'arbre pour une bonne prise en main et pour réduire les vibrations transmises.
Comment utiliser le harnais fourni avec la RK-34 ?
Passez le harnais (31) à l'épaule et accrochez le crochet (32) à l'oeillet d'accrochage (6) de la machine (Fig. 15 et 16). Il équilibre le poids de l'outil et réduit la fatigue lors des longues sessions. En cas de danger, actionnez immédiatement le levier de décrochage rapide (33) pour vous libérer de la machine.
Quelles protections individuelles sont obligatoires lors de l'utilisation ?
Portez obligatoirement :
- Lunettes de protection
- Protège-oreilles (le niveau sonore atteint 98,2 dB(A) en charge)
- Gants de sécurité
- Bottes de sécurité
Maintenez toute personne à
au moins 15 mètres de la zone de travail. La lame atteint une vitesse périphérique de 118 m/s et peut projeter des cailloux ou débris à grande distance.
Comment entretenir le filtre à air de la RK-34 ?
Retirez le couvercle de protection du filtre à air (repère 34, Fig. 18) et sortez l'élément filtrant (35). Dépoussiérez-le soigneusement, particulièrement en conditions d'utilisation poussiéreuses. Remplacez-le s'il est encrassé ou endommagé. Un filtre bouché provoque un enrichissement du mélange et des difficultés de démarrage.
Quels sont les niveaux sonores et de vibrations de la RYOBI RK-34 ?
Au ralenti, la pression acoustique est de 71,8 dB(A) ; en charge totale de coupe, elle atteint 98,2 dB(A). Les vibrations au ralenti sont de 3,7 / 4,9 m/s² (poignée droite / gauche). Le port de protège-oreilles est indispensable dès la mise en route pour protéger l'audition lors d'utilisations prolongées.

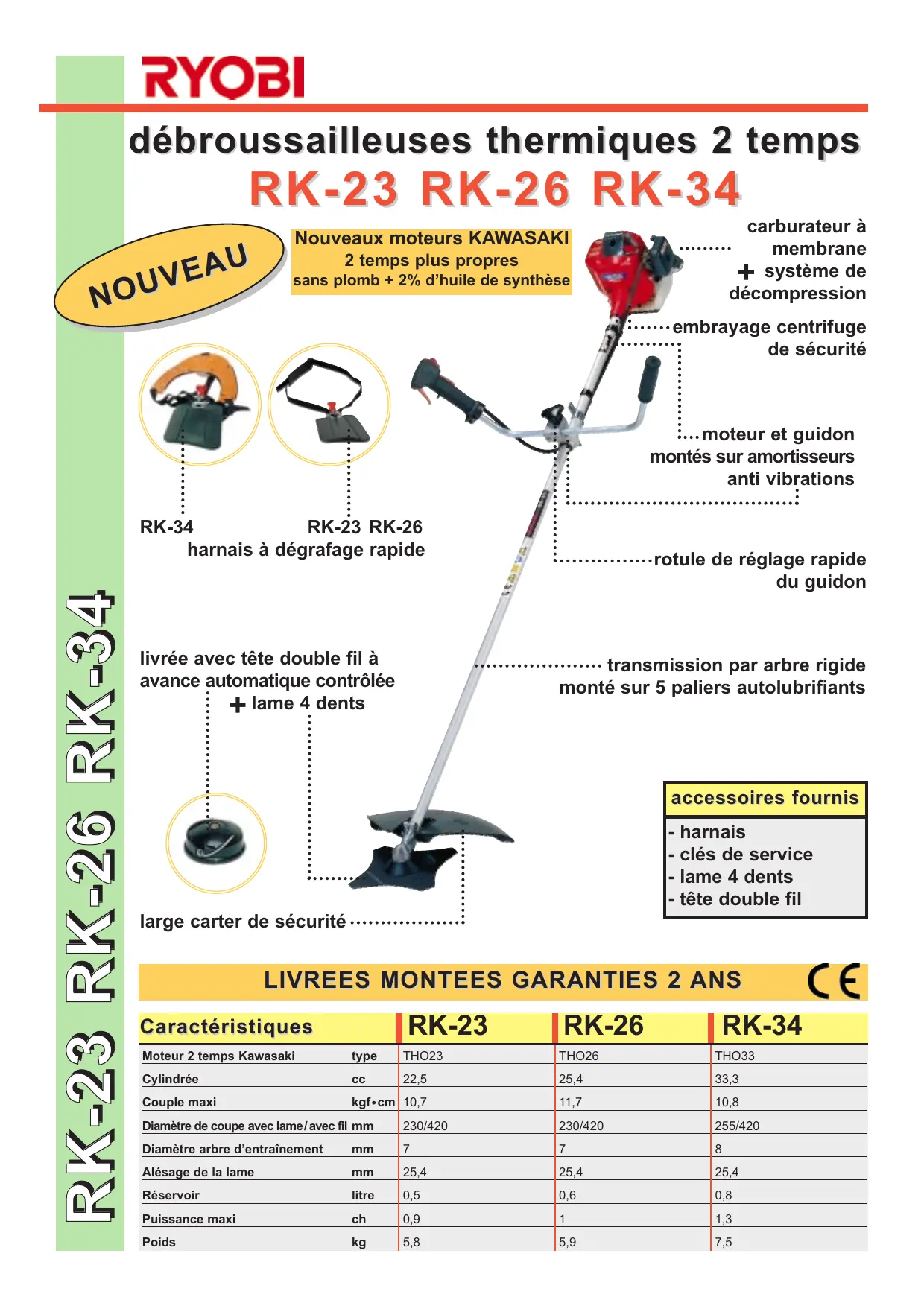

MODE D'EMPLOI RK-34 RYOBI
RK-23 RK-26 RK-34
Nouveaux moteurs KAWASAKI
2 temps plus propres
sans plomb + 2% d'huile de synthèse
carburateur à
membrane
décompression
embrayage centrifuge
de sécurité
matéau et guidon
montés sur amortisseurs
anti-vibrations
RK-34
RK-23 RK-26
harnais à dégrafage rapide
rotule de réglage rapide
du guidon
livrée avec tête double fil à avance automatique contrôle
… transmission par arbre rigide
monté sur 5 paliers autolubrifiants
large carter de sécurité
Accessoires fournis
- harnais
- clés de service
- lame 4 dents
- tête double fil
Livrees montees garanties 2 ans
Caractéristiques
| Moteur 2 temps Kawasaki | type | THO23 | THO26 | THO33 |
| Cylindrée | cc | 22,5 | 25,4 | 33,3 |
| Couple maxi | kgf·cm | 10,7 | 11,7 | 10,8 |
| Diamètre de coupe avec lame/avec fil mm | 230/420 | 230/420 | 255/420 |
| Diamètre arbre d'entrainment | mm | 7 | 7 | 8 |
| Alésage de la lame | mm | 25,4 | 25,4 | 25,4 |
| Réserveoir | litre | 0,5 | 0,6 | 0,8 |
| Puisance maxi | ch | 0,9 | 1 | 1,3 |
| Poids | kg | 5,8 | 5,9 | 7,5 |
RK-23L RK-26L RK-34L
NOUVEAU
POIGNEE DELTA: MACHINES PLUS LEGERES ET PLUS SIMPLES A MANIER.
Poignee DELTA:
- conception anti-vibrations grand confort.
- ajustable en fonction de la taille de l'utilisateur.
- portage simple type coupe-bordure.
- machine ultra légère et bien équilibrée.
- guidage facile dans les passages étroits.
- encombrement réduit pour transport et hivernage.
LIVREES MONTEES GARANTIES 2 ANS
| Caractéristiques | RK-23L | RK-26L | RK-34L |
| Moteur 2 temps Kawasaki | type | THO23 | THO26 | THO33 |
| Cylindrée | cc | 22,5 | 25,4 | 33,3 |
| Couple maxi | kgf·cm | 10,7 | 11,7 | 10,8 |
| Diamètre de coupe avec lame/avec fil mm | 230/420 | 230/420 | 255/420 |
| Diamètre arbre d'entrainment | mm | 7 | 7 | 8 |
| Alésage de la lame | mm | 25,4 | 25,4 | 25,4 |
| Réserveoir | litre | 0,5 | 0,6 | 0,8 |
| Puisance maxi | ch | 0,9 | 1 | 1,3 |
| Poids | kg | 5,8 | 5,9 | 6,8 |
