XAVAX5600 - Lecteur/enregistreur de cd SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lecteur/enregistreur de CD, compatible avec divers formats audio.
Utilisation	Conçu pour lire et enregistrer des CD audio, idéal pour les mélomanes.
Maintenance et réparation	Vérifiez régulièrement les connexions et nettoyez la lentille pour un fonctionnement optimal.
Sécurité	Utiliser uniquement avec une alimentation appropriée et éviter l'exposition à l'humidité.
Informations générales	Vérifiez la compatibilité avec vos autres appareils audio avant l'achat.

FOIRE AUX QUESTIONS - XAVAX5600 SONY

Comment puis-je lire un CD sur le SONY XAVAX5600?

Insérez le CD dans le lecteur, lisez-le en appuyant sur le bouton 'Lecture' ou 'Play'. Assurez-vous que le CD est propre et exempt de rayures.

Pourquoi le SONY XAVAX5600 ne lit-il pas mon CD?

Vérifiez si le CD est compatible avec le lecteur. Assurez-vous que le CD n'est pas rayé ou sale. Essayez avec un autre CD pour déterminer si le problème vient du CD ou du lecteur.

Comment enregistrer un CD sur le SONY XAVAX5600?

Pour enregistrer un CD, insérez un CD vierge, sélectionnez les pistes que vous souhaitez enregistrer, puis appuyez sur 'Enregistrer' ou 'Record'. Suivez les instructions à l'écran.

Que faire si le SONY XAVAX5600 affiche un message d'erreur?

Vérifiez le manuel d'utilisation pour le code d'erreur spécifique. En général, essayez de redémarrer le lecteur et de vérifier les connexions.

Comment régler le volume sur le SONY XAVAX5600?

Utilisez le bouton de volume situé sur le panneau avant ou la télécommande pour régler le volume selon vos préférences.

Le SONY XAVAX5600 peut-il lire des formats de fichiers numériques?

Oui, le SONY XAVAX5600 peut lire certains formats de fichiers numériques tels que MP3. Vérifiez les spécifications de votre modèle pour plus de détails.

Comment effectuer une réinitialisation d'usine sur le SONY XAVAX5600?

Accédez au menu des paramètres, recherchez l'option 'Réinitialiser' ou 'Restaurer les paramètres d'usine', puis suivez les instructions à l'écran.

Y a-t-il une garantie pour le SONY XAVAX5600?

Oui, vérifiez les conditions de garantie fournies avec le produit ou consultez le site web de Sony pour plus d'informations sur la garantie.

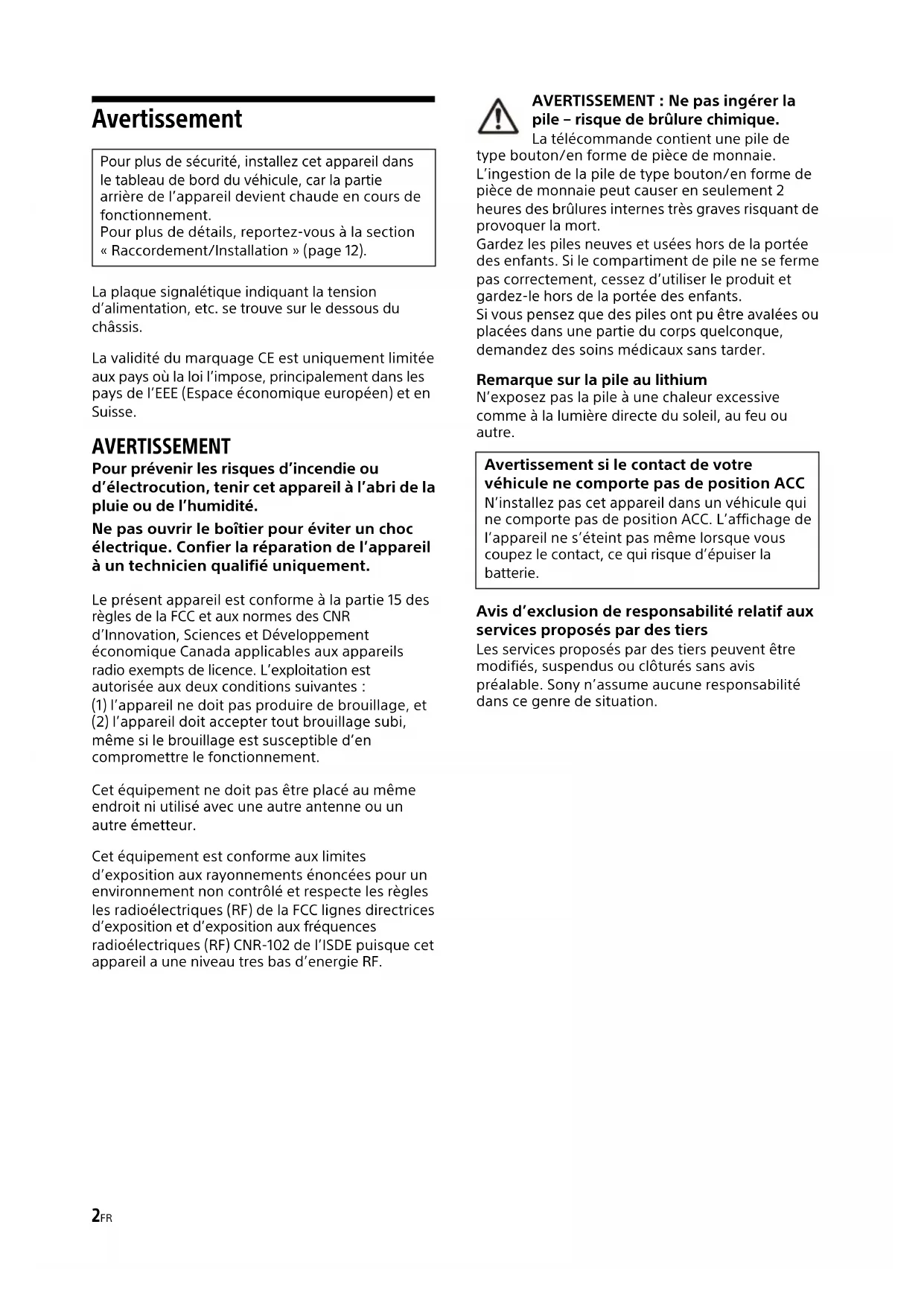

MODE D'EMPLOI XAVAX5600 SONY

Pour annuler l'affichage de démonstration (Démo), reportez-vous à la page 7.

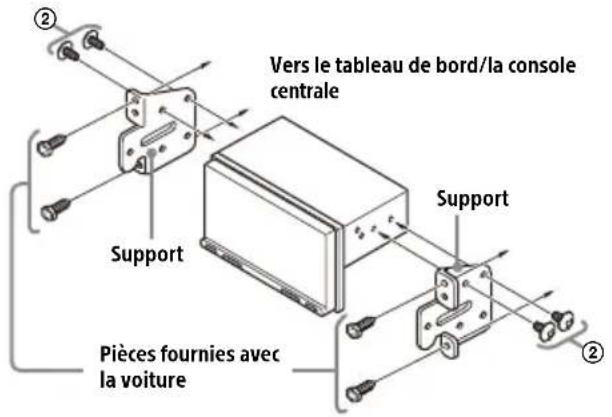

Pour plus de sécurité, installez cet appareil dans le tableau de bord du véhicule, car la partie arrière de l'appareil devient chaude en cours de fonctionnement.

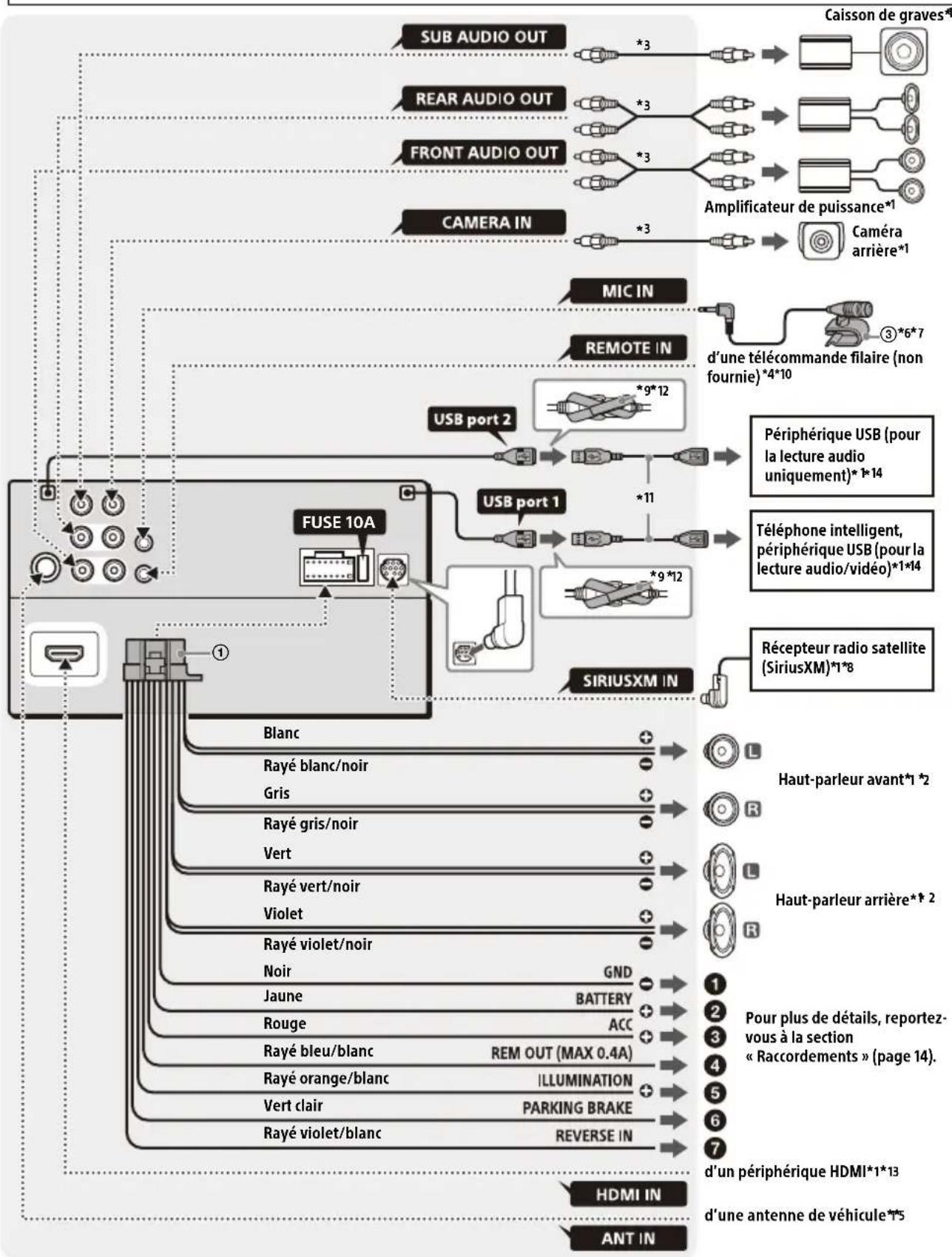

Pour plus de détails, reportez-vous à la section « Raccordement/Installation » (page 12).

La plaque signalétique indiquant la tension d'alimentation, etc. se trouve sur le dessous du châssis.

La validité du marquage CE est uniquement limitée aux pays où la loi l'impose, principalement dans les pays de l'EEE (Espace économique européen) et en Suisse.

AVERTISSEMENT

Pour prévenir les risques d'incendie ou d'électrocution, tenir cet appareil à l'abri de la pluie ou de l'humidité.

Ne pas ouvrir le boîtier pour éviter un choc électrique. Confier la réparation de l'appareil à un technicien qualifié uniquement.

Le présent appareil est conforme à la partie 15 des règles de la FCC et aux normes des CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) l'appareil ne doit pas produire de brouillage, et (2) l'appareil doit accepter tout brouillage subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement ne doit pas être placé au même endroit ni utilisé avec une autre antenne ou un autre émetteur.

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'ISDE puisque cet appareil a une niveau très bas d'énergie RF.

AVERTISSEMENT : Ne pas ingérer la pile - risque de brûlure chimique.

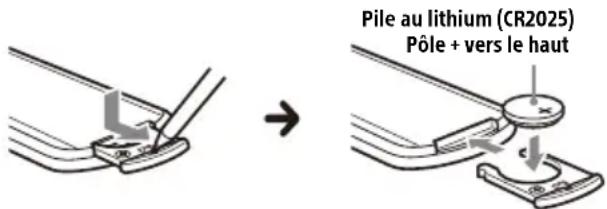

La télécommande contient une pile de uton/en forme de pièce de monnaie.

L'ingestion de la pile de type bouton/en forme de pièce de monnaie peut causer en seulement 2 heures des brûlures internes très graves risquant de provoquer la mort.

Gardez les piles neuves et usées hors de la portée des enfants. Si le compartiment de pile ne se ferme pas correctement, cessez d'utiliser le produit et gardez-le hors de la portée des enfants.

Si vous pensez que des piles ont pu être avalées ou placées dans une partie du corps quelconque, demandez des soins médicaux sans tarder.

Remarque sur la pile au lithium

N'exposez pas la pile à une chaleur excessive comme à la lumière directe du soleil, au feu ou autre.

Avertissement si le contact de votre véhicule ne comporte pas de position ACC

N'installez pas cet appareil dans un véhicule qui ne comporte pas de position ACC. L'affichage de l'appareil ne s'éteint pas même lorsque vous coupez le contact, ce qui risque d'épuiser la batterie.

Avis d'exclusion de responsabilité relatif aux services proposés par des tiers

Les services proposés par des tiers peuvent être modifiés, suspendus ou clôturés sans avis préalable. Sony n'assume aucune responsabilité dans ce genre de situation.

Avis important

Mise en garde

SONY NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE TOUT DOMMAGE DIRECT, INDIRECT OU CONSÉCUTIF OU DE TOUT AUTRE DOMMAGE, Y COMPRIS, SANS LIMITATION, TOUTE PERTE DE PROFITS, DE REVENU, DE DONNÉES, D'UTILISATION DU PRODUIT OU DE TOUT APPAREIL ASSOCIÉ, DE DISPONIBILITÉ ET DE TEMPS DE L'UTILISATEUR LIÉE À OU DÉCOULANT DE L'UTILISATION DE CE PRODUIT, MATÉRIEL ET/OU LOGICIEL.

Cher client, ce produit comprend un émetteur radio. Veuillez consulter le mode d'emploi de votre véhicule ou contacter le constructeur ou le concessionnaire de votre véhicule avant d'installer ce produit dans votre véhicule.

Appels d'urgence

Cet appareil mains libres BLUETOOTH de véhicule et le périphérique électronique auquel il est raccordé fonctionnent à l'aide de signaux radio, des réseaux cellulaires et par lignes terrestres, ainsi qu'à l'aide de fonctions programmables par l'utilisateur qui ne peuvent garantir la connexion dans toutes les conditions.

Par conséquent, ne vous fiez pas uniquement sur les périphériques électroniques pour vos communications importantes (telles que les urgences médicales).

- Les émissions d'hyperfréquences d'un périphérique BLUETOOTH peuvent perturber le fonctionnement des appareils médicaux électroniques. Pour éviter de causer un accident, éteignez cet appareil et les autres périphériques BLUETOOTH dans les endroits suivants.

- endroits où du gaz inflammable est présent, dans un hôpital, un train, un avion ou une station-service

- à proximité de portes automatiques ou d'un avertisseur d'incendie

• Cet appareil prend en charge les capacités de sécurité conformes à la norme BLUETOOTH pour offrir une connexion sécurisée lors de l'utilisation de la technologie BLUETOOTH sans fil; cependant, la sécurité peut être insuffisante selon le réglage. Soyez prudent lorsque vous communiquez au moyen de la technologie BLUETOOTH sans fil.
• Nous ne pouvons être tenus responsables de la fuite d'informations lors d'une communication BLUETOOTH.

Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre détaillant Sony le plus proche.

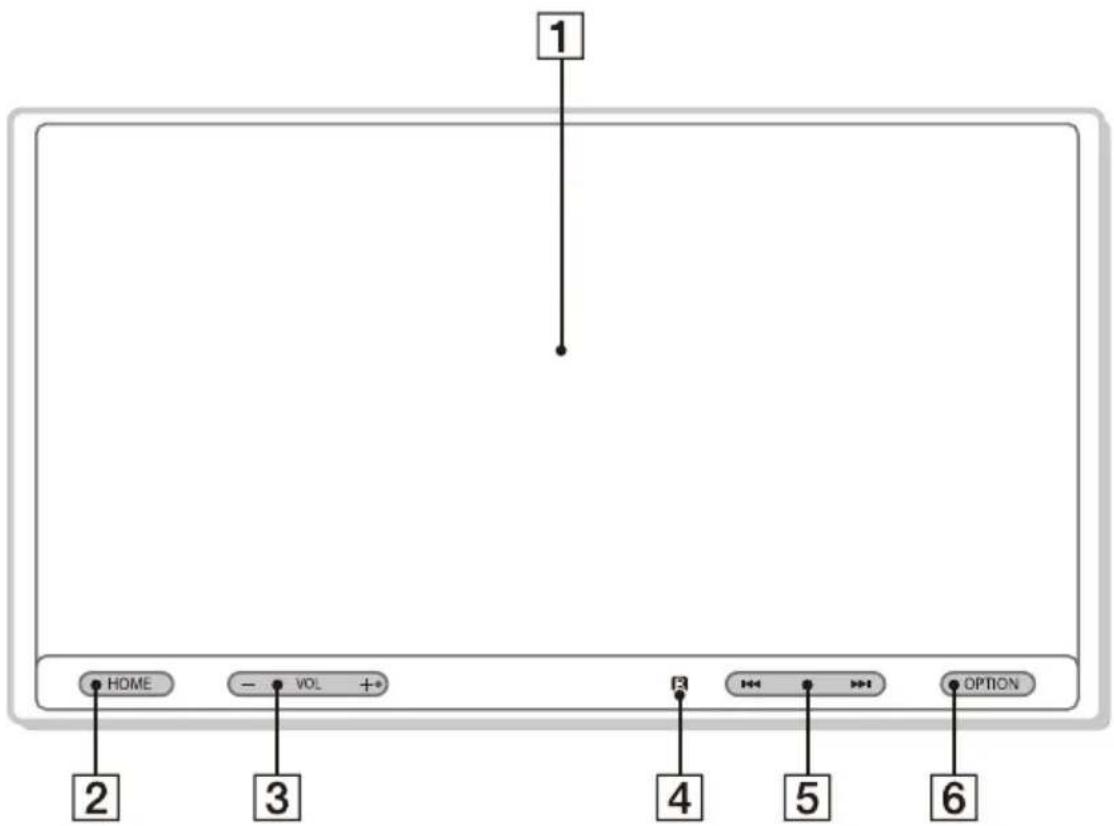

Appareil principal et télécommande

Appareil principal

1 HOME - VOL + F3 OPTION 2 3 4 5 6

La touche VOL (volume) + comporte un point tactile.

1 Écran d'affichage/tactile
2 HOME

Permet d'afficher l'écran HOME (page 6).

- ATT (atténuation)

Maintenez la touche enfoncée pendant

1 seconde pour atténuer le son.

Pour annuler, maintenez de nouveau la touche enfoncée ou appuyez sur VOL +.

3 VOL (volume) +/-
4 Récepteur pour la télécommande

5 I◀◀ /▶▶▶ (précédent/suivant)

Fonctionne différemment selon la source sélectionnée :

• [Radio] : sélectionner une station présélectionnée.
• [SXM] (SiriusXM) : sélectionner un canal présélectionné.
• [USB port 1]/[USB port 2]/[Bluetooth] : passer au fichier précédent/suivant.
  Maintenez la touche enfoncée pour:
• [Radio] : syntoniser une station automatiquement (SEEK+/SEEK-).
• [USB port 1]/[USB port 2]/[Bluetooth]: effectuer un retour rapide/une avance rapide.

6 OPTION

Permet d'afficher l'écran OPTION (page 6).

VOICE

Maintenez la touche enfoncée pour activer la fonction de commande vocale pour Apple CarPlay et Android Auto™.

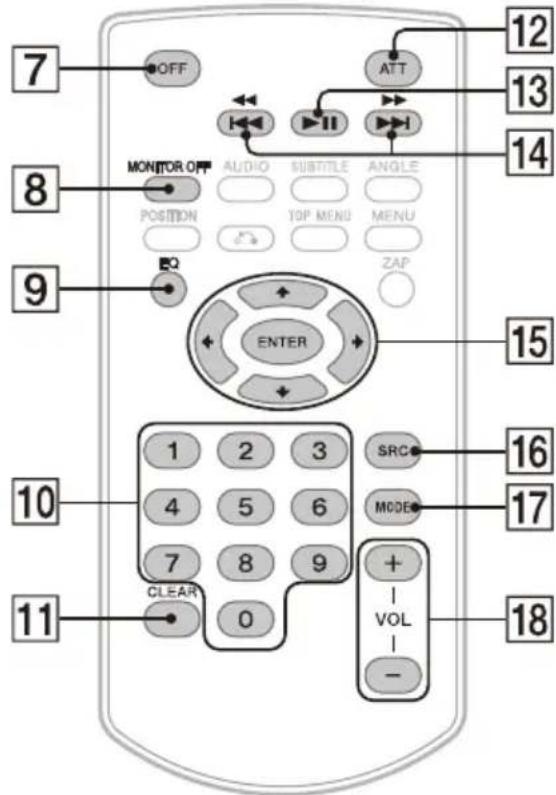

Télécommande RM-X170

Vous pouvez utiliser la télécommande pour faire fonctionner les commandes audio. Utilisez l'écran tactile pour les opérations du menu.

7 OFF 8 MONITOR OFF AUDIO SUBTITLE ANGLE 9 POSITION TOP MENU MENU 10 15 ENTER 11 CLEAR 0 + - VOL 12 ATT 13 14 15 SRC 16 MODE 17 18

Remarque

Les boutons blancs de l'illustration ci-dessus ne sont pas pris en charge.

OFF

Permet de désactiver la source.

MONITOR OFF

Permet de désactiver le moniteur. Pour réactiver, appuyez de nouveau.

EQ (égaliseur)

Permet de sélectionner une courbe de l'égaliseur.

Touches numériques (0 à 9)

CLEAR

ATT (atténuation)

Atténue le son. Appuyez à nouveau pour annuler l'atténuation.

II (lecture/pause)

/▶▶ I (précédent/suivant)

◀◀/▶▶ (retour rapide/avance rapide)

Fonctionne différemment selon la source sélectionnée :

• [Radio] : sélectionner une station présélectionnée.
• [SXM] (SiriusXM) : sélectionner un canal présélectionné.
• [USB port 1]/[USB port 2]/[Bluetooth] : passer au fichier précédent/suivant.

Maintenez la touche enfoncée pour :

• [Radio] : syntoniser une station automatiquement (SEEK+/SEEK-).
• [USB port 1]/[USB port 2]/[Bluetooth]: effectuer un retour rapide/une avance rapide.

←/↑/↓/→

Les fonctions diffèrent selon la source sélectionnée.

• [Radio] : sélectionner une station présélectionnée ou syntoniser une station automatiquement.
• [SXM] (SiriusXM) : sélectionner un canal présélectionné ou passer au canal précédent/suivant.
• [USB port 1]/[USB port 2] : sélectionner un dossier ou passer au fichier précédent/suivant.

ENTER

Permet de valider l'élément sélectionné.

SRC (source)

Permet de changer la source. Chaque fois que vous appuyez sur cette touche, une source sélectionnable s'affiche dans une fenêtre contextuelle sur l'affichage actuel.

MODE

Permet de sélectionner la bande radio.

VOL (volume) +/-

Retirez la feuille de protection avant l'utilisation.

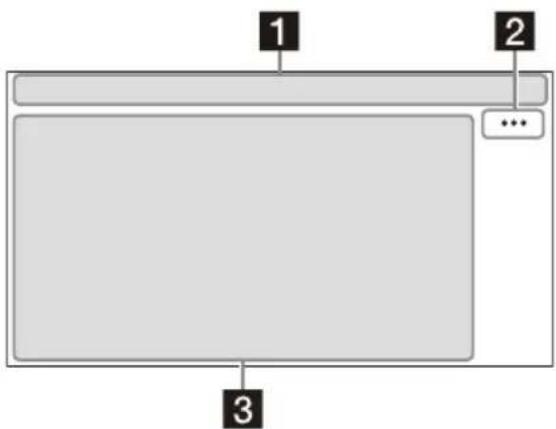

Affichages à l'écran

Écran de lecture :

ATT	S'allume lorsque le son est atténué.
SXM	Indique la puissance de signal du récepteur SiriusXM Connect Voiture connecté.
	S'allume lorsque le signal Bluetooth® est activé. Clignote lorsque la connexion est en cours.
	S'allume lorsque la lecture du périphérique audio est possible grâce à l'activation du profil A2DP (Advanced Audio Distribution Profile).
	S'allume lorsque la fonction d'appel en mains libres est disponible grâce à l'activation du profil HFP (Handsfree Profile).
	Indique la puissance de signal du téléphone mobile connecté.
	Indique la charge de batterie restante du téléphone mobile connecté.

2 ...(option de sources)

Permet d'ouvrir le menu d'options de sources. Les paramètres disponibles diffèrent selon la source.

3 Zone spécifique de l'application

Permet d'afficher les commandes/indications de lecture ou d'indiquer l'état de l'appareil. Les éléments d'affichage diffèrent selon la source.

4 Horloge

Permet d'afficher l'heure définie dans le paramètre Date/Heure.

5 i(instructions pour la connexion d'un téléphone intelligent)

Permet d'afficher les instructions pour la connexion d'Apple CarPlay, d'Android Auto ou de WebLink™.

6 (retour à l'écran de lecture)

Permet de passer de l'écran HOME à l'écran de lecture.

7 Touches de sélection de sources et réglages

Permet de changer la source ou d'effectuer divers réglages. Parcourez pour sélectionner l'icône de réglage et d'autres icônes. Touchez à l'icône de source que vous souhaitez sélectionner.

	Android Auto		Apple CarPlay		Radio
	SXM Bluetooth HDMI
	Cam. recul USB port 1 WebLink
	USB port 2 Téléphone Réglages

8 Touches de sélection de son

Permet de changer le son.

9 ⏻ (veille)

Permet de régler l'appareil en mode de veille (la charge USB est toujours disponible). Pour reprendre le fonctionnement, appuyez sur une touche quelconque.

10 (désactivation du moniteur)

Permet de désactiver le moniteur. Si le moniteur est éteint, touchez n'importe quelle partie de l'écran pour l'activer.

11 EXTRE (EXTRA BASS)

Permet de changer le réglage EXTRA BASS.

12 ↓↑(EQ10/Caiss. bas.)

Permet de changer le réglage EQ10/Caiss. bas.

Opérations de base

Pairage avec un périphérique BLUETOOTH

Lorsque vous connectez un périphérique BLUETOOTH pour la première fois, un enregistrement mutuel (nommé « pairage ») est nécessaire. Le pairage permet à cet appareil et aux autres périphériques de se reconnaître entre eux.

1 Appuyez sur HOME, puis touchez à
[Réglages] → [Bluetooth] → [Connexion
Bluetooth] → [ACTIVÉ] → [Pairage].
clignote pendant que l'appareil est en mode de veille de pairage.

2 Procédez au pairage sur le périphérique BLUETOOTH afin qu'il détecte cet appareil.

3 Sélectionnez le nom de votre modèle sur l'affichage du périphérique BLUETOOTH*.

Une fois le pairage effectué, édemeure allumé.

* Si la saisie d'un code d'authentication est requise sur le périphérique BLUETOOTH, saisissez [0000].

Raccordement de la caméra arrière

En raccordant la caméra arrière en option à la borne CAMERA IN, vous pouvez afficher l'image provenant de la caméra arrière. Pour plus de détails, reportez-vous à la section « Raccordement/Installation » (page 12).

Pour afficher l'image de la caméra arrière

Appuyez sur HOME, puis touchez à [Cam. recul].

Annulation du mode de démonstration

1 Appuyez sur HOME, puis touchez à [Réglages].
2 Touchez à [Général], puis touchez à [Démo] pour régler à [DÉSACTIVÉ].
3 Pour quitter le menu de configuration, touchez deux fois à (retour).

Mise à jour du micrologiciel

Pour mettre à jour le micrologiciel, visitez le site d'assistance, puis suivez les instructions en ligne. URL : https://www.sony.com/am/support

Remarques

• Pendant la mise à jour, ne retirez pas le périphérique USB.
• Vous devrez insérer le périphérique USB dans le USB port 1, puis commutez au USB port 2 en suivant les instructions à l'écran.

Informations complémentaires

Précautions

• L'antenne électrique se déploie automatiquement.
- Avant de transférer la propriété de la voiture ou de vous départir de celle-ci avec l'appareil en place, initialisez tous les réglages aux paramètres de l'usine en procédant à la réinitialisation.

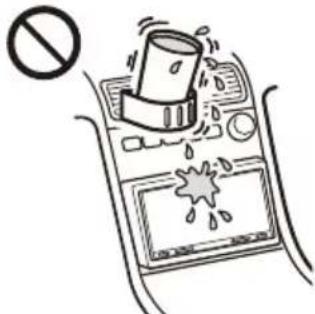

- Ne renversez pas de liquide sur l'appareil.

Remarques sur la sécurité

- Respectez les règles, lois et règlements de conduite locaux.

•Lors de la conduite

• Ne regardez pas et ne faites pas fonctionner l'appareil, car cela peut provoquer une distraction et un accident. Stationnez votre véhicule dans un endroit sûr pour regarder ou faire fonctionner l'appareil.
• N'utilisez pas la fonction de configuration pendant que vous conduisez, ni aucune autre fonction susceptible de diminuer l'attention portée à la route.
• En reculant votre véhicule, assurez-vous de regarder attentivement vers l'arrière et aux alentours pour votre propre sécurité, même si la caméra arrière fonctionne. Ne vous fiez pas exclusivement à la caméra arrière.

•Lors de l'utilisation

• N'insérez pas les mains, les doigts ou un corps étranger dans l'appareil, car cela peut causer des blessures ou endommager l'appareil.
• Tenez les petits objets hors de portée des enfants.
• Assurez-vous d'attacher les ceintures de sécurité afin de prévenir les blessures lors d'un mouvement brusque du véhicule.

Prévention contre les accidents

Les images ne s'affichent que lorsque le véhicule est stationné et le frein à main appliqué. Si le véhicule se met en mouvement pendant la lecture de vidéo, l'avertissement suivant s'affiche et le visionnement de la vidéo est désactivé.

[Viséo bloquée pour votre sécurité.]

N'utilisez pas l'appareil et ne regardez pas le moniteur lorsque vous conduisez.

Remarques sur l'écran ACL

- Ne mouillez pas l'écran ACL et ne l'exposez pas à des liquides. Cela pourrait provoquer un problème de fonctionnement.

• N'appuyez pas avec force sur l'écran ACL, car cela pourrait déformer l'image ou causer une défaillance (c.-à-d., l'image pourrait ne pas être claire ou l'écran ACL pourrait être endommagé).

- Ne touchez pas l'écran avec des objets autres que votre doigt, car cela pourrait endommager ou briser l'écran ACL.

- Nettoyez l'écran ACL à l'aide d'un chiffon doux et sec. N'utilisez pas de solvants tels que de l'essence, du diluant ou des nettoyants disponibles sur le marché, ou encore des vaporisateurs antistatiques.

- N'utilisez pas l'appareil à des températures à l'extérieur de la plage de 0 °C à 40 °C (32 °F à 104 °F).

- Si le véhicule était stationné dans un endroit froid ou chaud, l'image pourrait ne pas être claire. Cependant, le moniteur n'est pas endommagé et l'image deviendra plus claire une fois que la température du véhicule reviendra à la normale.

- Certains points stationnaires bleus, rouges ou verts peuvent apparaître sur le moniteur. Ils sont désignés comme des « points de brillance » et peuvent se produire sur tout écran ACL. L'écran ACL est un appareil de précision et plus de 99,99 % de ses segments sont fonctionnels. Toutefois, il est possible qu'un petit pourcentage (environ 0,01 %) des segments ne s'allume pas correctement. Cela ne nuira cependant pas à votre visualisation.

Remarques sur l'écran tactile

- Cet appareil utilise un écran tactile capacitif. Touchez l'écran directement avec le bout de votre doigt.

- L'utilisation multipoint n'est pas prise en charge par cet appareil.

- Ne touchez pas à l'écran avec des objets pointus tels qu'une aiguille, un stylo ou un ongle. L'utilisation avec un stylet n'est pas prise en charge par cet appareil.

- Lorsque vous touchez à l'écran avec un doigt ganté, l'appareil pourrait ne pas fonctionner correctement ou ne pas répondre.

- Ne laissez aucun objet entrer en contact avec l'écran tactile. Si vous touchez à l'écran avec un objet autre que le bout de votre doigt, l'appareil pourrait ne pas répondre correctement.

- Comme un matériau en verre est utilisé pour la fabrication de l'écran, ne soumettez pas l'appareil à un choc important. En cas de fissuration ou d'ébréchure de l'écran, ne touchez pas la partie endommagée, car elle pourrait causer des blessures.

- Gardez les autres appareils électriques à distance de l'écran tactile. Ils pourraient causer un problème de fonctionnement de l'écran tactile. - Si des gouttelettes d'eau sont présentes sur l'écran tactile ou si vous touchez à l'écran avec les bouts des doigts humides, l'écran tactile pourrait ne pas réagir correctement.

À propos du iPhone

- Modèles iPhone compatibles :

iPhone SE (2ème génération), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s

- L'utilisation du badge Made for Apple signifie qu'un accessoire a été conçu pour être raccordé spécifiquement au produit ou aux produits Apple identifiés dans le badge, et a été certifié par le constructeur pour satisfaire les normes de performance d'Apple. Apple n'est pas responsable du fonctionnement de cet appareil ni de sa conformité avec les consignes et normes de sécurité.

Veuillez noter que l'utilisation de cet accessoire avec un produit Apple peut avoir un effet adverse sur les performances sans fil.

Remarque sur la licence

Ce produit contient un logiciel que Sony utilise en vertu d'un accord de licence avec le détenteur de son droit d'auteur. Nous avons l'obligation de communiquer le contenu de cet accord aux consommateurs pour nous conformer aux exigences du détenteur de droit d'auteur du logiciel.

Pour plus de détails sur les licences de logiciel, sélectionnez [Réglages] → [Général] → [Licences open source].

Avis au sujet de la GNU GPL/LGPL applicable au logiciel

Ce produit contient un logiciel soumis à la Licence Publique Générale GNU (ci-après nommée « GPL ») ou à la Licence Publique Générale Limitée GNU (ci-après nommée « LGPL »). Ces licences indiquent que les consommateurs ont le droit d'acquérir, de modifier et de redistribuer le code source dudit logiciel en se conformant aux modalités de la GPL ou LGPL affichée sur cet appareil.

Le code source pour le logiciel mentionné ci-dessus est disponible sur le Web.

Pour le télécharger, veuillez accéder à l'adresse URL suivante, puis sélectionnez le nom de modèle « XAV-AX5600 ».

URL : http://www.sony.net/Products/Linux/

Veuillez noter que Sony n'est pas en mesure de répondre aux questions concernant le contenu du code source.

Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre détaillant Sony le plus proche.

Entretien

Remplacement de la pile au lithium (CR2025) de la télécommande

Lorsque la pile est faible, la portée de la télécommande diminue.

ATTENTION

La pile pourrait exploser si elle n'est pas remplacée correctement. Remplacez-la uniquement avec le même type de pile ou un type équivalent.

Pile au lithium (CR2025) Pôle + vers le haut

Remarque sur la pile au lithium

Tenez la pile au lithium hors de la portée des enfants. En cas d'ingestion de la pile, consultez immédiatement un médecin.

Caractéristiques techniques

Section du moniteur

Type d'écran : Moniteur ACL couleur large

Dimensions : 6,95 po/176 mm

Système : Matrice active TFT

Nombre de pixels :

1 152 000 pixels (800 × 3 (RGB) × 480)

Système couleur :

Sélection automatique de PAL/NTSC pour la borne CAMERA IN

Section radio

FM

Plage de syntonisation : 87,5 MHz à 107,9 MHz

Sensibilité utile : 7 dBf

Rapport signal/bruit : 70 dB (mono)

Séparation à 1 kHz : 45 dB

AM

Plage de syntonisation : 530 kHz à 1 710 kHz

Sensibilité : 32 μV

Lecteur USB

Interface :

USB port 1 (Haute vitesse)

USB port 2 (Pleine vitesse)

Courant maximal :

USB port 1:1,5 A

USB port 2 : 500 mA

Section HDMI\*

Format d'entrée : 480p, 576p, 720p

* La sortie HDMI n'est pas disponible.

Communication sans fil

Système de communication :

(+1 dBm par conduction max.)

Portée de communication maximale ^*1 :

En ligne directe, environ 10 m (33 pi)

Bande de fréquence :

Bande de 2,4 GHz (2,4000 GHz à 2,4835 GHz)

Méthode de modulation : FHSS

Profils BLUETOOTH compatibles ^2 :

Codec correspondant : SBC, AAC

*1 La portée réelle varie en fonction de nombreux facteurs, tels que la présence d'obstacles entre les périphériques, les champs magnétiques autour des fours à microondes, l'électricité statique, la sensibilité de la réception, les performances de l'antenne, le système d'exploitation, les applications logicielles, etc.

*2 Les profils standard BLUETOOTH sont destinés à la communication BLUETOOTH entre les périphériques.

Amplificateur de puissance

Sorties : Sorties de haut-parleurs

Impédance des haut-parleurs : 4 Ω à 8 Ω

Puissance de sortie maximale : 55 W × 4 (à 4 Ω)

Généralités

Alimentation requise : Batterie de véhicule 12 V CC (masse négative)

Consommation de courant nominale : 10 A

Dimensions :

Environ 178 mm × 100 mm × 139 mm

(71/8 po × 4 po × 5 1/2 po) (l/h/p)

Dimensions de montage :

Environ 182 mm × 111 mm × 120 mm

(71/4 po × 4 3/8 po × 4 3/4 po) (l/h/p)

Poids : Environ 1,0 kg (2 lb 4 oz)

Contenu de l'emballage :

Composants destinés à l'installation et aux raccordements (1 jeu)

Télécommande (1) : RM-X170

Accessoires/appareils en option :

Récepteur SiriusXM Connect Voiture : SXV100, SXV200, SXV300

Adressez-vous au détaillant pour tout renseignement complémentaire.

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Droits d'auteur

((SiriusXM) READY

SiriusXM-Ready® vous permet d'écouter de la musique sans publicité, ainsi que toutes les émissions de sports, d'infovariétés, d'humour et de nouvelles, le tout au même endroit. (Récepteur SiriusXM Connect et abonnement et frais d'activation requis. Vendus séparément.) Pour plus d'informations, visitez www.siriusxm.com. Sirius, XM et tous les autres logos et marques connexes sont des marques de commerce de Sirius XM Radio Inc. Tous droits réservés.

La marque et les logos Bluetooth® appartiennent à Bluetooth SIG, Inc. et sont utilisés sous licence uniquement par Sony Corporation. Les autres marques de commerce et noms de commerce appartiennent à leurs propriétaires respectifs.

Windows Media est une marque déposée ou une marque de commerce de Microsoft Corporation aux États-Unis et/ou dans les autres pays.

Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute utilisation ou diffusion de la technologie décrite sortant du cadre de l'utilisation de ce produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.

Apple et iPhone sont des marques de commerce de Apple Inc., déposées aux États-Unis et dans d'autres pays. Apple CarPlay est une marque de commerce de Apple Inc.

Android Auto est une marque de Google LLC.

WebLink est une marque déposée d'Abalta Technologies, Inc. aux États-Unis et une marque de commerce dans les autres pays.

Les termes HDMI et HDMI High-Definition Multimedia Interface, de même que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Toutes les autres marques commerciales sont des marques appartenant à leurs détenteurs respectifs.

• N'installez pas cet appareil dans un véhicule qui ne comporte pas de position ACC. L'affichage de l'appareil ne s'éteint pas même lorsque vous coupez le contact, ce qui risque d'épuiser la batterie.
• Rassemblez tous les câbles de mise à la masse en un point de masse commun.
• Évitez de fixer des vis sur les câbles ou de coincer ceux-ci dans les pièces mobiles (par exemple, le rail du siège).
• Avant d'effectuer les raccordements, coupez le contact du véhicule pour éviter un court-circuit.
• Raccordez les câbles d'alimentation jaune et rouge seulement après avoir terminé le raccordement de tous les autres câbles.
• Pour des raisons de sécurité, veillez à isoler avec du ruban isolant tout câble libre non raccordé.
• Choisissez soigneusement l'emplacement d'installation pour que l'appareil ne gène pas le conducteur pendant la conduite.
• Évitez d'installer l'appareil à un endroit exposé à la poussière, à la saleté, à des vibrations excessives ou à des températures élevées comme en plein soleil ou à proximité de conduits de chauffage.
• Pour garantir un montage sûr, n'utilisez que la quincaillerie fournie.

Remarque concernant le câble d'alimentation (jaune)

Lorsque cet appareil est raccordé à d'autres éléments stéréo, la valeur nominale du circuit du véhicule sur lequel l'appareil sera raccordé doit être supérieure à la somme des fusibles de chaque élément.

Remarque sur l'installation dans les véhicules avec système de mise en veille

L'appareil pourrait redémarrer lors du démarrage du moteur depuis l'état de veille. En pareil cas, éteignez le système de mise en veille de votre véhicule.

Remarque sur l'installation dans les véhicules avec système de frein de stationnement électrique

Pour les véhicules avec freins de stationnement électriques, certaines fonctions connexes (comme la fonction de blocage vidéo) pourraient ne pas fonctionner correctement.

Réglage de l'angle de montage

Réglez l'inclinaison à un angle inférieur à 30 degrés.

Liste des pièces nécessaires à l'installation

① Câbles d'alimentation (1)

② Vis de montage (5 × max. 9 mm (7/32 × max. 3/8 po)) (4)

③ Microphone (1)

④ Base d'installation plate (1)

⑤ Adhésif double face (1)

⑥ Câble d'extension USB (1)

⑦ Attache de câble (1)

⑧ Câble de raccordement RC-SR1 (1)

⑨ Attache de câble (1)

Cette liste de pièces ne comprend pas tout le contenu de l'emballage.

Raccordement

• Pour éviter de causer un court-circuit, isolez les câbles avec un recouvrement ou du ruban.
• Veuillez noter que l'appareil pourrait être endommagé s'il est raccordé incorrectement ou en cas de court-circuit au niveau des câbles.

*1 Non fourni
*2 Impédance des haut-parleurs : 4 Ω à 8 Ω × 4
*3 Cordon à broche RCA (non fourni)
*4 Selon le type de véhicule, utilisez un adaptateur pour une télécommande filaire (non fourni). Pour plus de détails sur l'utilisation de la télécommande filaire, reportez-vous à la section « Utilisation de la télécommande filaire » (page 15).
*5 Selon le type de véhicule, utilisez un adaptateur (non fourni) si le connecteur d'antenne ne s'insère pas.
*6 Qu'il soit utilisé ou non, faites passer le cordon d'entrée du microphone de manière à ce qu'il ne gène pas la conduite. Fixez le cordon avec un serre-câbles, etc., s'il se trouve au niveau de vos pieds.
*7 Pour plus de détails sur l'installation du microphone, reportez-vous à la section « Installation du microphone » (page 15).
*8 Pour plus d'informations sur la manière d'installer le récepteur SiriusXM Connect Voiture, consultez le guide d'installation fourni avec le récepteur.

*9

*10 Si vous utilisez la télécommande au volant, utilisez le câble de raccordement RC-SR1 ⑧ si nécessaire.
*11 Utilisez le câble d'extension USB ⑥ ou un câble équivalent disponible sur le marché.
*12 Utilisez l'attache de câble ⑦ ou une attache équivalente disponible sur le marché.
*13 Pour plus de détails sur l'utilisation d'un périphérique HDMI, reportez-vous à la section « Utilisation d'un périphérique HDMI » (page 15).
*14 Lors de la mise à jour du micrologiciel, insérez le périphérique USB dans le USB port 1, puis commutez au USB port 2 en suivant les instructions à l'écran.

Raccordements

① À un point de mise à la masse commun

Raccordez d'abord le câble de mise à la masse noir et ensuite les câbles d'alimentation jaune et rouge.

② À la borne d'alimentation +12 V qui est alimentée en permanence

Raccordez d'abord le câble de mise à la masse noir à un point de mise à la masse commun.

3 À la borne d'alimentation +12 V qui est alimentée lorsque la clé de contact est à la position accessoires

Raccordez d'abord le câble de mise à la masse noir à un point de mise à la masse commun.

4 Au câble de commande d'antenne électrique ou au câble d'alimentation de l'amplificateur d'antenne

Il n'est pas nécessaire de raccorder ce câble s'il n'y a pas d'antenne électrique ni d'amplificateur d'antenne ou avec une antenne télescopique manuelle.

Au niveau de AMP REMOTE IN de l'amplificateur de puissance en option

Ce raccordement s'applique uniquement aux amplificateurs et à une antenne électrique. Le raccordement de tout autre système risque d'endommager l'appareil.

Remarque

Il faut environ 10 secondes pour couper la sortie de REM OUT après avoir éteint l'appareil.

⑤ Vers le signal d'éclairage de la voiture

Raccordez d'abord le câble de mise à la masse noir à un point de mise à la masse commun.

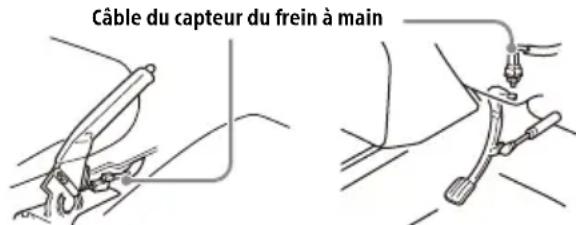

6 Au câble du capteur du frein à main

La position de montage du câble du capteur du frein à main varie en fonction de votre véhicule. Veillez à raccorder le câble du frein à main (vert clair) des câbles d'alimentation ① au câble du capteur du frein à main.

Câble du capteur du frein à main

Type frein à main Type frein au pied

7 À la borne d'alimentation +12 V du câble de feux arrière du véhicule (uniquement en cas de raccordement de la caméra arrière)

Raccordement pour la conservation de la mémoire

Lorsque le câble d'alimentation jaune est raccordé, le circuit de la mémoire est alimenté en permanence même si la clé de contact est à la position d'arrêt.

Raccordement des haut-parleurs

• Avant de raccorder les haut-parleurs, éteignez l'appareil.
• Utilisez des haut-parleurs ayant une impédance de 4 Ω à 8 Ω avec une capacité électrique adéquate pour éviter de les endommager.

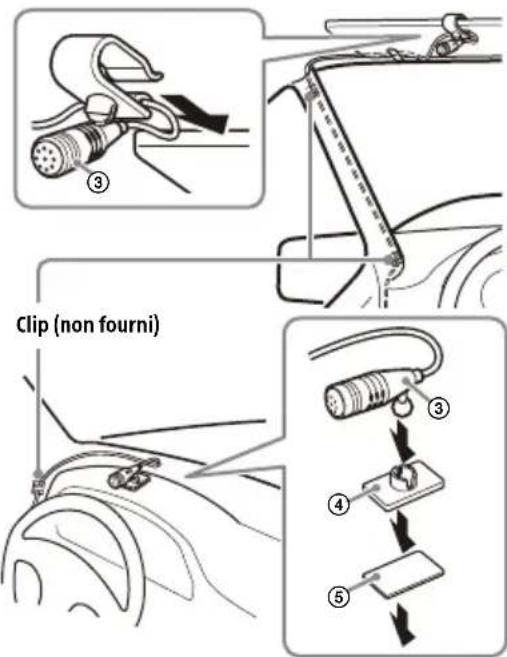

Installation du microphone

Pour capter votre voix pendant les appels en mains libres, vous devez installer le microphone ③.

• Il est extrêmement dangereux de laisser le cordon s'enrouler autour de la colonne de direction ou du levier de vitesses. Assurez-vous de placer le cordon et les autres pièces de manière à ce qu'ils ne gênent pas la conduite.
• Si des coussins gonflables ou d'autres équipements amortisseurs sont installés dans votre voiture, contactez le magasin où vous avez acheté cet appareil ou le concessionnaire automobile avant l'installation.

Remarques

• Lors de l'installation sur le tableau de bord, retirez avec soin le clip de pare-soleil du microphone ③, puis fixez la base d'installation plate ④ sur le microphone ③.
• Avant de fixer l'adhésif double face ⑤, nettoyez la surface du tableau de bord avec un chiffon sec.

Utilisation de la télécommande filaire

Lors de l'utilisation de la télécommande du volant

L'installation du câble de raccordement RC-SR1 ⑧ est nécessaire avant l'utilisation.

1 Pour activer la télécommande du volant, sélectionnez [Général] → [Contrôle direction] → [Personnalisé] → pour effectuer

l'enregistrement.

Une fois l'enregistrement terminé, la télécommande du volant devient disponible.

Remarques concernant l'installation du câble de raccordement RC-SR1 ⑧

• Reportez-vous au site d'assistance pour obtenir plus de détails, puis raccordez chaque câble correctement aux câbles adéquats. Un raccordement incorrect pourrait endommager l'appareil. URL : https://www.sony.com/am/support
• Il est recommandé de consulter le détaillant ou un technicien spécialisé pour obtenir de l'aide.

Lors de l'utilisation de la télécommande filaire

1 Pour activer la télécommande filaire, réglez [Contrôle direction] dans [Général] à [Présélectionnée].

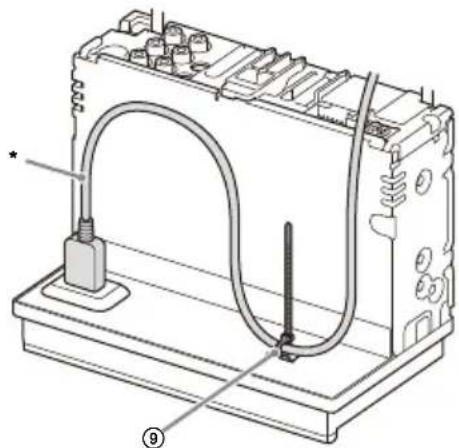

Utilisation d'un périphérique HDMI

L'installation d'un câble HDMI (non fourni) est requise avant l'utilisation.

1 Raccordez un câble HDMI à la borne HDMI sur le panneau arrière de l'appareil.
2 Faites passer l'attache de câble ⑨ dans le support de câble, puis attachez l'attache de câble ⑨ autour du câble HDMI. Le câble HDMI est fixé sur l'appareil.

* Câble HDMI (non fourni)

3 Raccordez le câble HDMI installé à un périphérique HDMI.
4 Appuyez sur HOME, puis touchez à [HDMI]. Le périphérique HDMI raccordé sera mis en miroir sur cet appareil.

Utilisation de la caméra arrière

L'installation de la caméra arrière (non fournie) est requise avant l'utilisation.

L'image d'une caméra arrière raccordée à la borne CAMERA IN s'affiche lorsque :

• les feux de recul de votre véhicule s'allument (ou le levier de vitesse est mis en position R (recul)).
• vous appuyez sur HOME, puis touchez à [Cam. recul].

Installation

Installation de l'appareil dans un véhicule japonais

Cet appareil ne peut pas être installé dans certaines voitures japonaises. Dans ce cas, consultez votre détaillant Sony.

② Vors le tableau de bord/la console centrale Support Support Pièces fournies avec la voiture ②

Si vous installez cet appareil sur les supports préinstallés de votre véhicule, faites passer les vis de montage ② par les trous de vis appropriés, en fonction de votre véhicule :

T pour TOYOTA et N pour NISSAN.

Tm Tn N

Remarque

Pour éviter un problème de fonctionnement, utilisez uniquement les vis de montage ② pour l'installation.

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l'intensité, en ampères, correspond à la valeur indiquée sur le fusible original.

Si le fusible grille, vérifiez le raccordement de l'alimentation et remplacez le fusible.

Si le fusible neuf grille également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre détaillant Sony le plus proche.

Advertencia
