Type de produit	Adaptateur de capture mobile
Marque	IOGEAR
Modèle	UpStream
Utilisation	Capture et diffusion en direct de vidéo HDMI
Normes vidéo prises en charge	480p, 720p, 1080p, 4K à 60 Hz
Sortie UVC	USB-C (classe vidéo USB)
Boucle HDMI	Oui (sortie loop-out)
Alimentation	USB-C PD Passthrough (alimentation externe via port DC-in)
Commutateur de mode	PC / Téléphone
Montage pour caméra	Oui (adaptateur 1/4 pouce)
Systèmes d'exploitation supportés	Windows 10+, macOS 10.13+, Android V5.x+ (avec support UVC)
Configuration minimale	CPU Intel Core i3 2,8 GHz, 4 Go RAM
Port requis	USB 3.2 Type-C ou Type-A
Contenu de l'emballage	Adaptateur, câbles USB-C/USB-C, USB-C/USB-A, vis adaptateur, guide de démarrage rapide
Logiciels compatibles	OBS, CameraFi, etc.
Protection HDCP	Ne peut pas afficher ou capturer du contenu HDCP
Garantie	1 an limitée
Conformité	FCC Classe B, CE
Entretien et nettoyage	Essuyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - UpStream IOGEAR

Comment connecter l'adaptateur à un ordinateur ?

Connectez le port de sortie UVC USB-C de l'adaptateur à votre ordinateur à l'aide du câble USB-C fourni. Si votre ordinateur ne dispose que d'un port USB-A, utilisez le câble USB-C vers USB-A inclus.

L'adaptateur supporte-t-il la 4K ?

Oui, il prend en charge les résolutions jusqu'à 4K à 60 Hz en entrée HDMI.

Puis-je utiliser cet adaptateur avec un téléphone Android ?

Oui, à condition que votre téléphone Android fonctionne sous Android V5.x ou supérieur et prenne en charge les périphériques UVC. Connectez simplement le câble USB-C à votre téléphone.

L'adaptateur nécessite-t-il une alimentation externe ?

Il peut être alimenté via le port USB de l'ordinateur, mais si nécessaire, vous pouvez connecter une source d'alimentation USB au port USB-C DC-in pour une alimentation supplémentaire.

Quels logiciels puis-je utiliser avec cet adaptateur ?

L'adaptateur est compatible avec tout logiciel prenant en charge les périphériques UVC, comme OBS Studio ou CameraFi.

L'adaptateur dispose-t-il d'une sortie HDMI pour un écran ?

Oui, il possède un port de sortie HDMI loop-out pour connecter un écran supplémentaire et visualiser le contenu en direct.

Quels câbles sont inclus dans l'emballage ?

L'emballage contient un câble USB-C vers USB-C, un câble USB-C vers USB-A et une vis d'adaptateur de caméra 1/4 de pouce.

L'adaptateur est-il compatible avec macOS ?

Oui, il est compatible avec macOS X 10.13 ou supérieur.

Puis-je connecter directement un appareil photo à l'adaptateur ?

Oui, vous pouvez connecter un appareil photo via le port d'entrée HDMI. De plus, l'adaptateur est muni d'un adaptateur de montage 1/4 pouce pour le fixer sur un trépied ou un appareil photo.

Quelle est la durée de la garantie ?

Ce produit est couvert par une garantie limitée de 1 an. Pour plus de détails, consultez le site Web d'IOGEAR.

MODE D'EMPLOI UpStream IOGEAR

Guide de démarrage rapide

UpStream™ Adaptateur de capture mobile

Contenu de l'emballage

1

1 x GUV302P Upstream Adaptateur de capture mobile
1 x câble USB-C vers USB-C
1 x câble USB-C vers USB-A
1 x vis d'adaptateur de caméra 14 "
1 x guide de démarrage rapide

Configuration système requise

• Windows ^® 10 et supérieur, Mac OS X ^® 10.13, Android ^® V5.x et supérieur avec UVC soutien
• Un port USB 3.2 Type-C ou Type-A disponible
  • CPU: Intel ^® Core ^TM i3 Dual Core 2.8Ghz ou supérieur
  • RAM: 4 Go ou plus
• Logiciel de diffusion en continu avec prise en charge des appareils UVC **

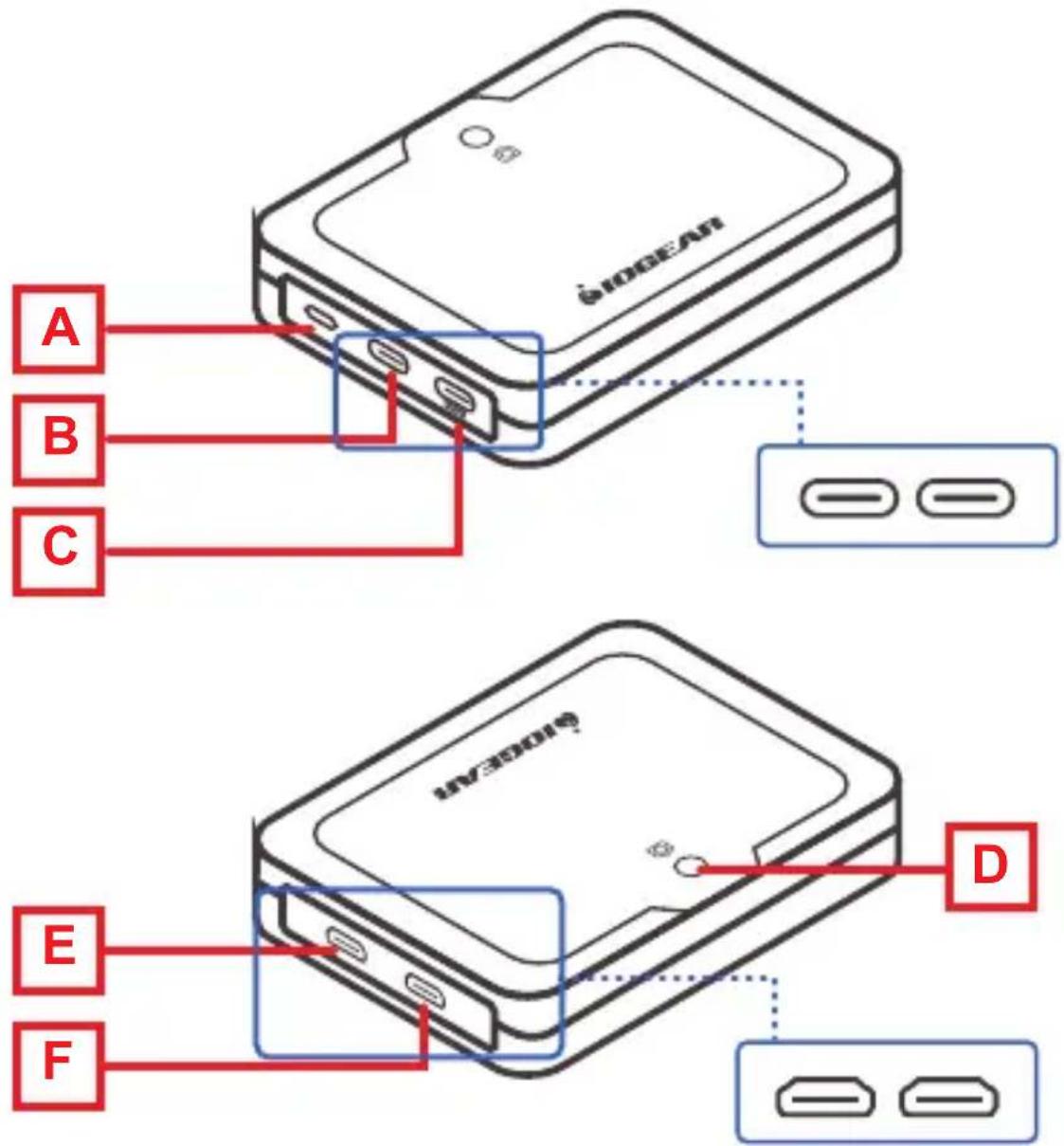

L'aperçu du produit

2

A. Commutateur de mode (mode PC / téléphone)
B. Port de sortie USB-C UVC
C. Port USB-C PD Passthrough
D. Adaptateur de montage pour caméra ¼"
E. Port de sortie en boucle HDMI
F. Port d'entrée HDMI

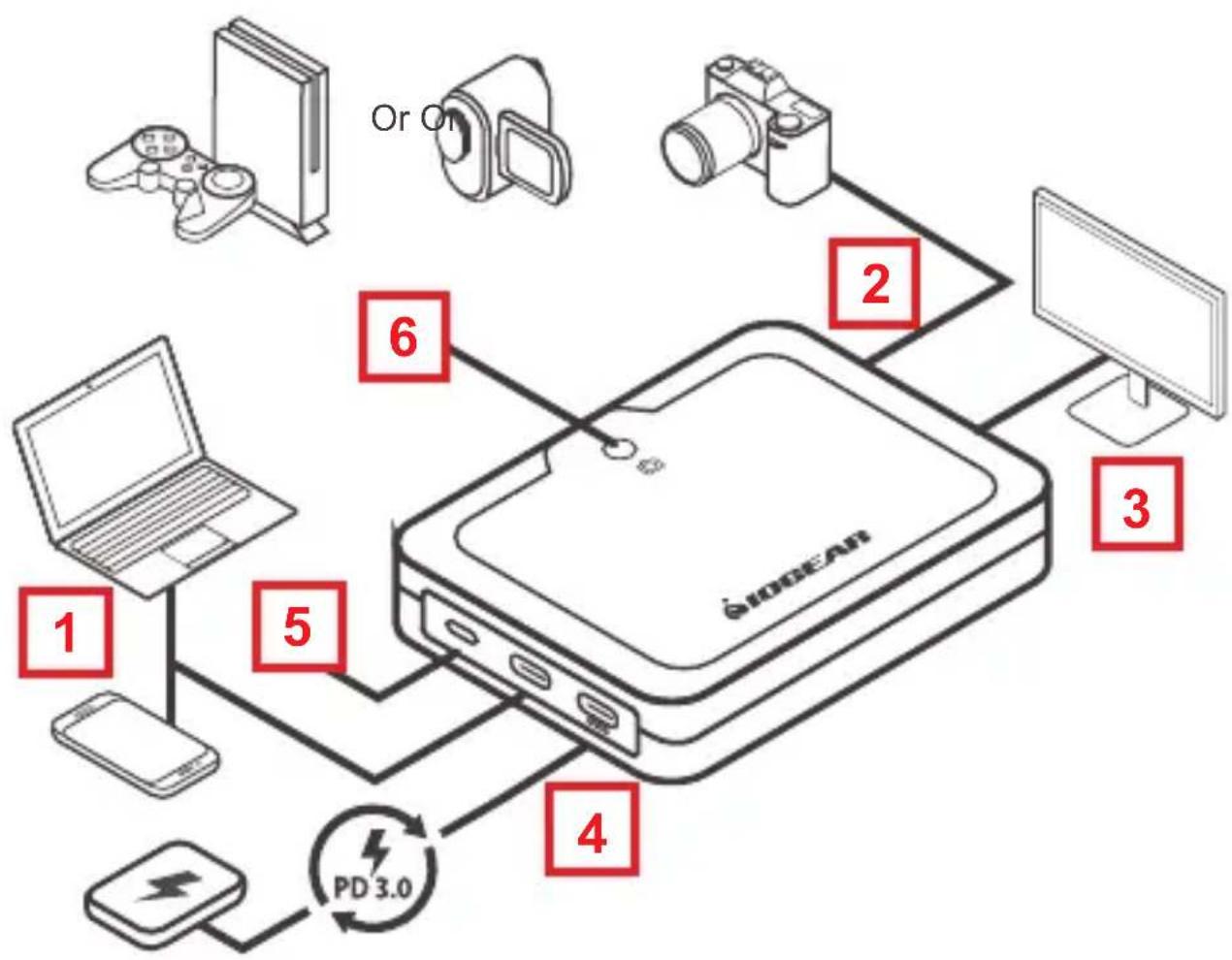

Installation du matériel

1. Connectez le port de sortie UVC USB-C à l'hôte (par exemple, un ordinateur portable ou Android Téléphone) à l'aide d'un câble USB-C (inclus). Ou, si votre ordinateur portable ne dispose que d'un port USB-A interface, connectez le câble USB-C à USB-A (inclus) à l'hôte.
2. Connectez l'appareil source HDMI (480p / 720p / 1080p / 4K @ 60hz) au port d'entrée HDMI.
3. (Facultatif) Connectez le port de sortie de boucle HDMI à un écran de rechange compatible HDMI à l'aide d'un câble HDMI (noninclus) pour afficher votre contenu HDMI.


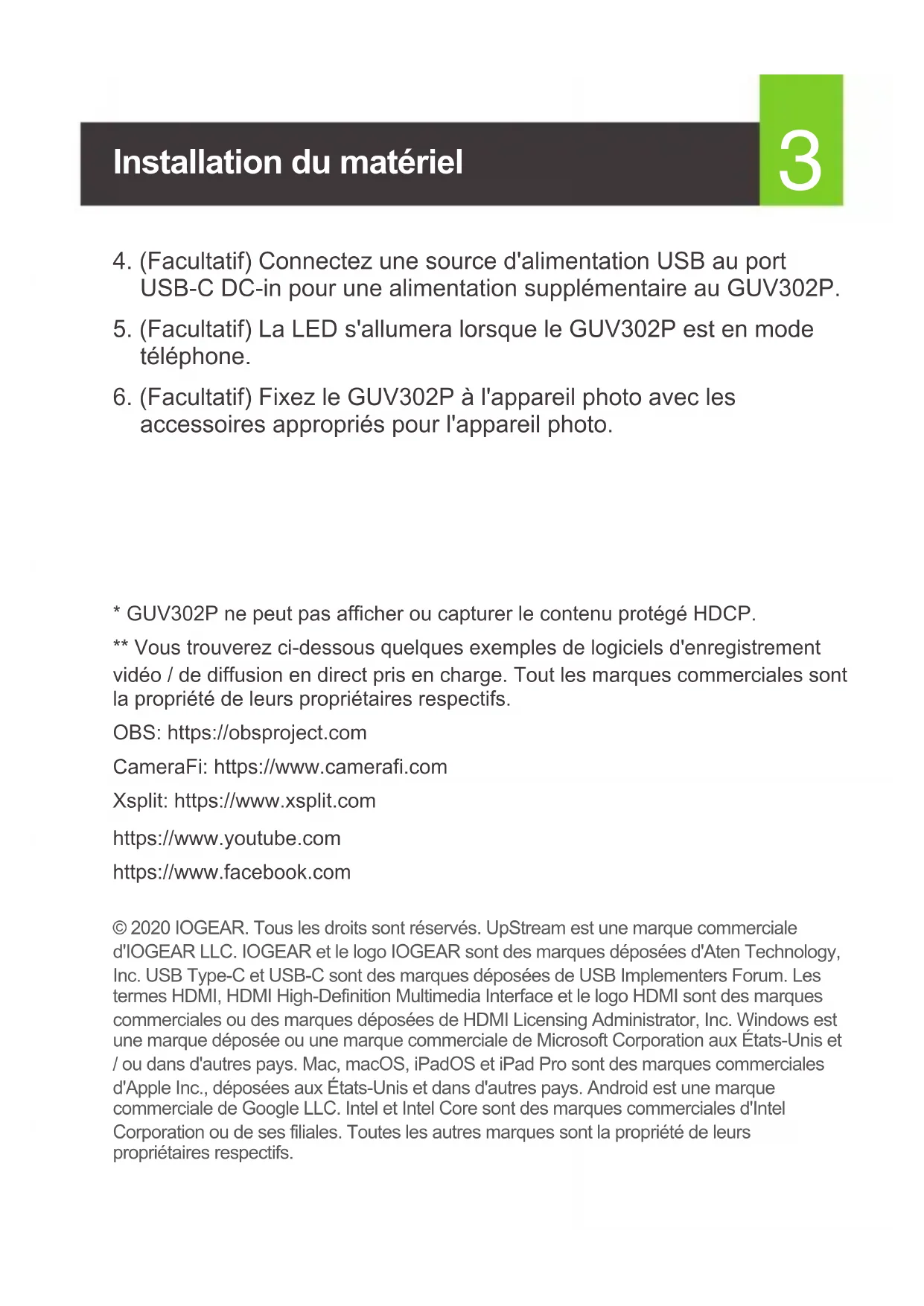

Installation du matériel

3

1. (Facultatif) Connectez une source d'alimentation USB au port USB-C DC-in pour une alimentation supplémentaire au GUV302P.
2. (Facultatif) La LED s'allumera lorsque le GUV302P est en mode téléphone.
3. (Facultatif) Fixez le GUV302P à l'appareil photo avec les accessoires appropriés pour l'appareil photo.

* GUV302P ne peut pas afficher ou capturer le contenu protégé HDCP.

** Vous trouverez ci-dessous quelques exemples de logiciels d'enregistrement vidéo / de diffusion en direct pris en charge. Tout les marques commerciales sont la propriété de leurs propriétaires respectifs.

OBS: https://obsproject.com

CameraFi: https://www.camerafi.com

© 2020 IOGEAR. Tous les droits sont réservés. UpStream est une marque commerciale d'IOGEAR LLC. IOGEAR et le logo IOGEAR sont des marques déposées d'Aten Technology, Inc. USB Type-C et USB-C sont des marques déposées de USB Implementers Forum. Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. Windows est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et / ou dans d'autres pays. Mac, macOS, iPadOS et iPad Pro sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. Android est une marque commerciale de Google LLC. Intel et Intel Core sont des marques commerciales d'Intel Corporation ou de ses filiales. Toutes les autres marques sont la propriété de leurs propriétaires respectifs.

Garantie limitée

Renseignements sur la garantie

Ce produit comporte une garantie limitée de 1 an. Pour connaître les modalités de cette garantie, veuillez aller à

Inscrivez-vous en ligne à https://www.iogear.com/register

Renseignements importants sur le produit

Modèle du produit

Numéro de série

Contact

NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit
2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR

Cet appareil a été testé et déclaré conforme aux limites pour appareils numériques de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Tous les changements ou modifications apportés à cet appareil peuvent annuler le droit de l'utilisateur de l'utiliser. Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté
• Consulter le détaillant ou un technicien radio/TV expérimenté pour obtenir de l'aide

Avertissement de la FCC: Les changements ou modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur d'utiliser cet appareil.

Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférence nuisible, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Déclaration de la CE: Cet appareil a été testé et déclaré conforme aux directives de l'Union européenne : Capacités électromagnétiques (2004/108/CE), basse tension (2006/95/CE) et R&TTED (1999/5/CE).
