MANUAL DE USUARIO UpStream IOGEAR

Guía de configuración rápida

UpStream™ Adaptador de captura móvil

GUV302P

PART NO. Q11635

Package Contents

1 x GUV302P Upstream Mobile Capture Card
1 x USB-C ^® to USB-C Cable
1 x USB-C to USB-A Cable
1 x 14 " Camera Adapter Screw
1 x Quick Start Guide

System Requirements

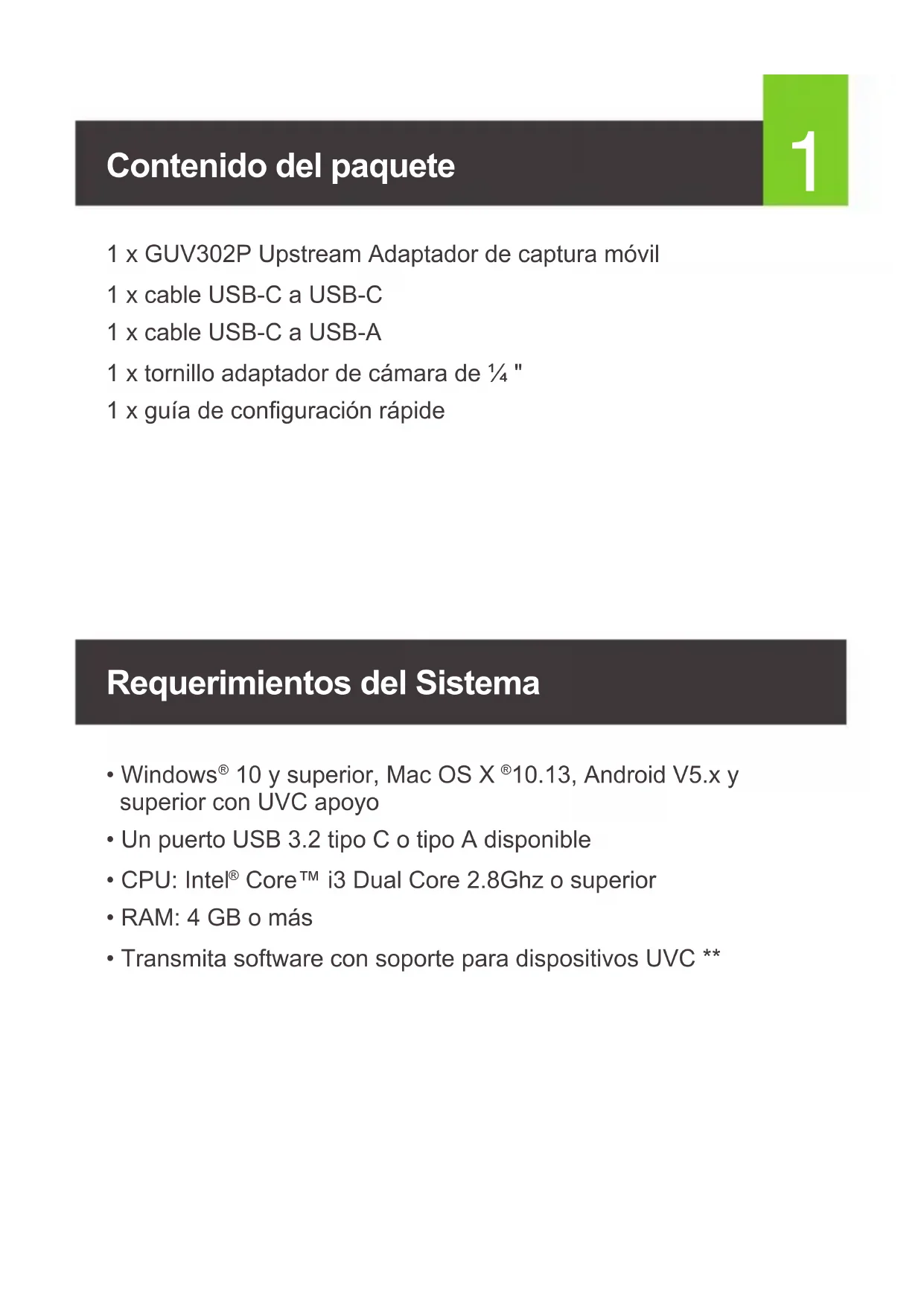

Contenido del paquete

1

1 x GUV302P Upstream Adaptador de captura móvil
1 x cable USB-C a USB-C
1 x cable USB-C a USB-A
1 x tornillo adaptador de cámara de 14 "
1 x guía de configuración rápida

Requerimientos del Sistema

• Windows ^ 10 y superior, Mac OS X ^ 10.13, Android V5.x y superior con UVC apoyo
• Un puerto USB 3.2 tipo C o tipo A disponible
• CPU: Intel® Core™ i3 Dual Core 2.8Ghz o superior
  • RAM: 4 GB o más
• Transmita software con soporte para dispositivos UVC **

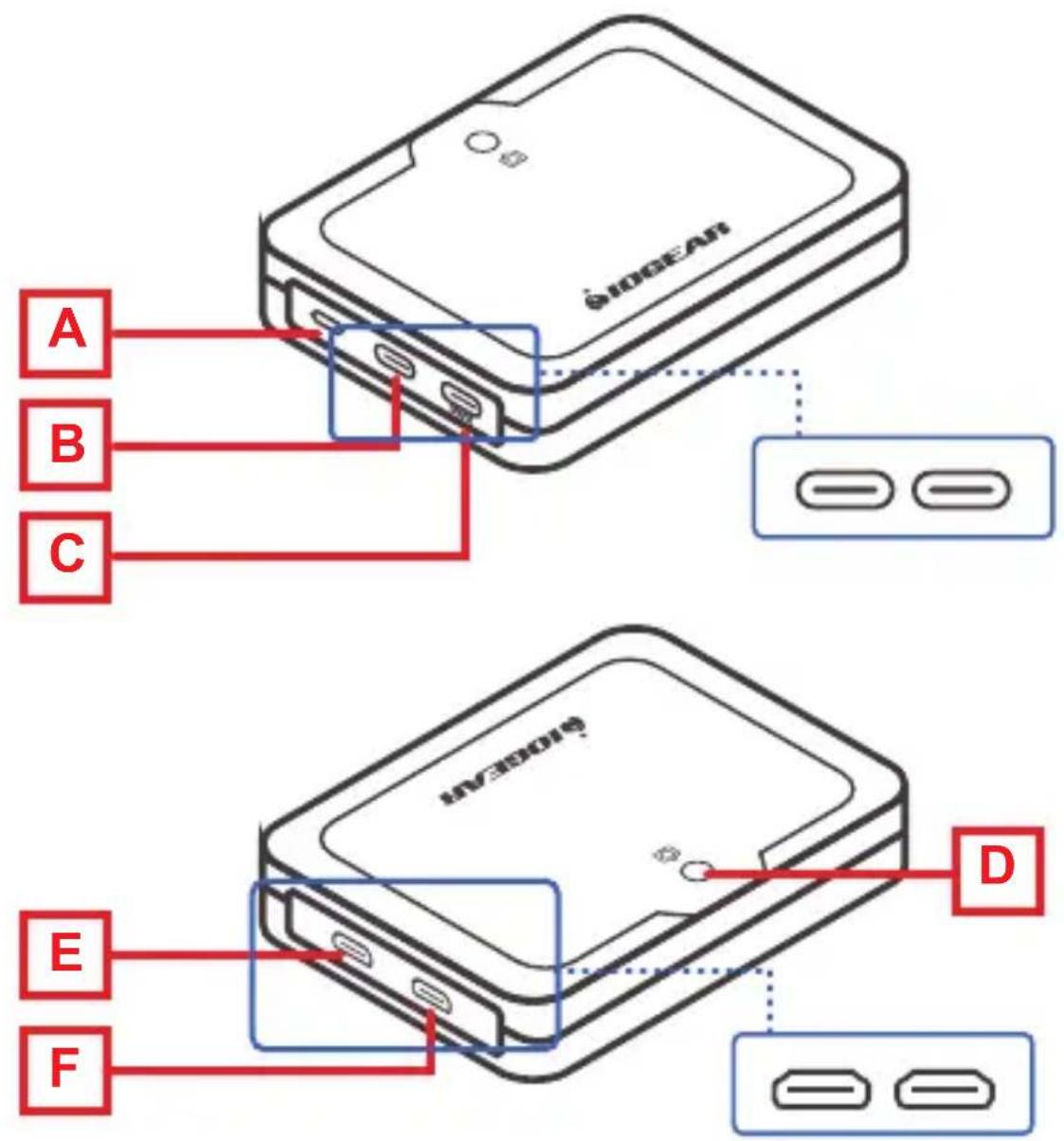

Descripción del product

2

A. Interruptor de modo (modo PC / teléfono)
B. Puerto de salida USB-C UVC
C. Puerto USB-C PD Passthrough
D. Adaptador de montaje de cámara de 14 "
E. Puerto de salida de salida de bucle HDMI
F. Puerto de entrada HDMI

A B C SINOSEAR MV30019 D E F

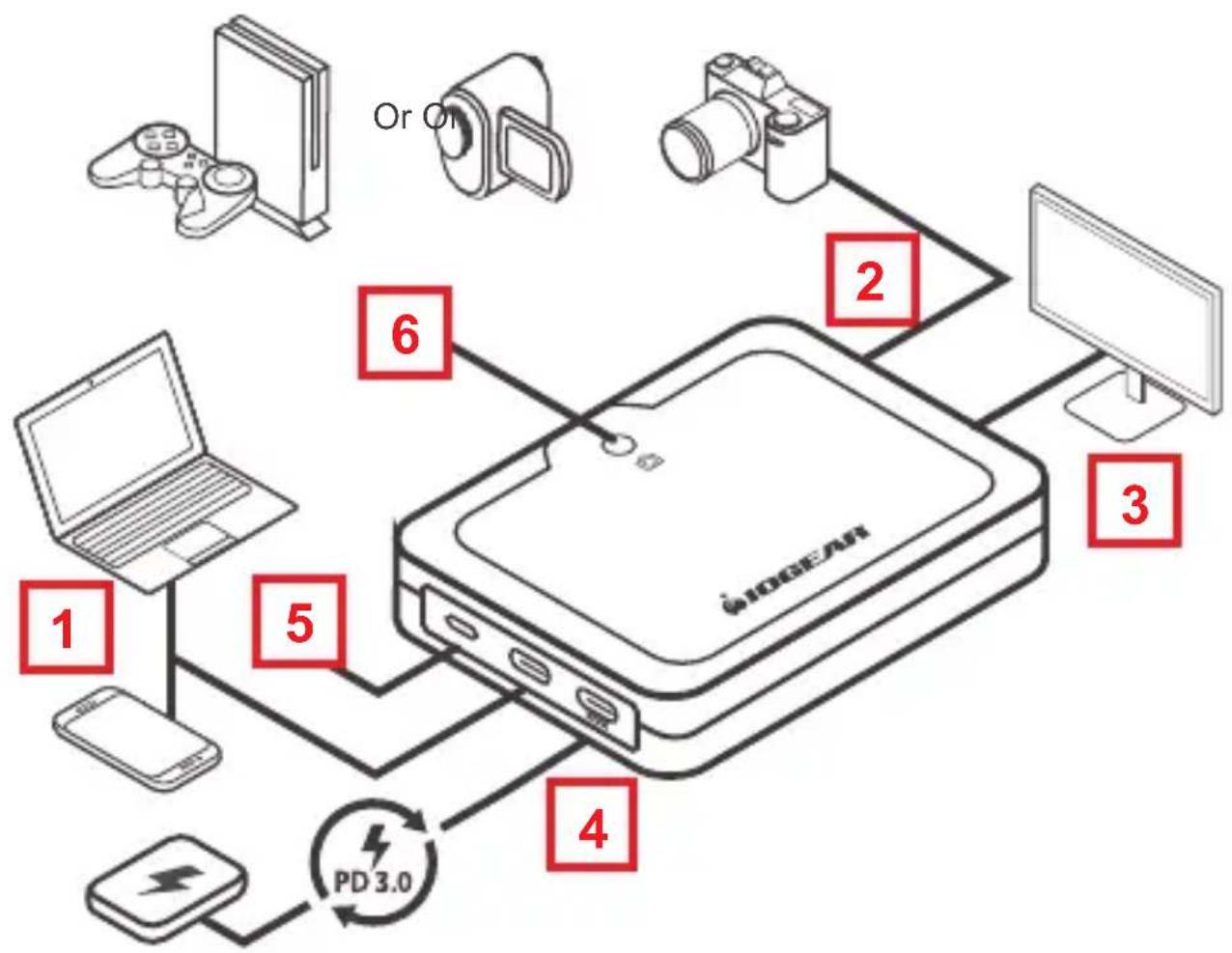

Instalación del hardware

1. Conecte el puerto de salida USB-C UVC al host (por ejemplo, computadora portátil o Android Teléfono) usando un cable USB-C (incluido). O, si su computadora portátil solo tiene un USB-A interfaz, conecte el cable USB-C a USB-A (incluido) al host.

2. Conecte el dispositivo de fuente HDMI (480p / 720p / 1080p / 4K @ 60hz) al puerto de entrada HDMI.

3. (Opcional) Conecte el puerto HDMI Loop out a una pantalla de repuesto habilitada para HDMI usando un cable HDMI (no incluido) para mostrar su contenido HDMI.

1. (Opcional) Conecte una fuente de alimentación USB al puerto de entrada de CC USB-C para obtener alimentación adicional al GUV302P.
2. (Opcional) El LED se encenderá cuando el GUV302P esté en modo teléfono.
3. (Opcional) Conecte el GUV302P a la cámara con los accesorios adecuados.

* GUV302P no puede mostrar o capturar contenido protegido HDCP.

** A continuación se enumeran algunos ejemplos de software de grabación de video / transmisión en vivo compatible. Todas las marcas son propiedad de sus respectivos dueños.

OBS: https://obsproject.com

CameraFi: https://www.camerafi.com

© 2020 IOGEAR. Todos los derechos reservados. UpStream es una marca registrada de IOGEAR LLC. IOGEAR y el logotipo de IOGEAR son marcas registradas de Aten Technology, Inc. USB Type-C y USB-C son marcas registradas de USB Implementers Forum. Los términos HDMI, Interfaz multimedia de alta definición HDMI y el logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc. Windows es una marca comercial registrada o una marca comercial de Microsoft Corporation en los Estados Unidos y / o en otros países. Mac, macOS, iPadOS y iPad Pro son marcas comerciales de Apple Inc., registradas en los EE. UU. Y otros países. Android es una marca registrada de Google LLC. Intel e Intel Core son marcas comerciales de Intel Corporation o sus subsidiarias. Todas las demás marcas comerciales son propiedad de sus respectivos dueños.

Garantía limitada

Información sobre la garantía

Este producto está protegido por una garantía limitada de 1 año.

Para los términos y condiciones de la garantía, visite

Registre el producto en línea en https://www.iogear.com/register

Información importante sobre el producto

Modelo

Número de serie

Contacto

¡ESTAMOS AQUÍ PARA AYUDARLE! ¿NECESITA AYUDA CON ESTE PRODUCTO?

Asegúrese de:

1. Visitar www.iogear.com para más información sobre nuestros productos
2. Visitar www.iogear.com/support para ayuda en directo y soporte técnico sobre el producto

IOGEAR

Información de Conformidad

Este equipo fue sometido a pruebas, y se determinó que cumple con los límites para los servicios digitales de Clase B, según se especifica en la sección 15 de las normas de la FCC. La finalidad de estos límites es proveer una protección razonable contra las interferencias perjudiciales en las instalaciones residenciales. Todo cambio o modificación a este equipo puede invalidar la autorización al usuario para operarlo. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones radiales. No obstante, no se garantiza la ausencia de interferencia en una instalación en particular. Si este equipo generara interferencias perjudiciales para la recepción de radio o de televisión, lo cual se puede determinar encendiendo y apagando el equipo, el usuario puede tratar de corregir la interferencia mediante uno los siguientes métodos:

• Cambiar la orientación o la ubicación de la antena receptora
• Aumentar la distancia entre el equipo y el receptor
• Conectar el equipo a un tomacorriente de un circuito diferente al que está conectado el receptor
• Solicitar asistencia al vendedor o a un técnico especializado en radio y televisión

Precauciones de la FCC: Todo cambio o modificación no aprobado específicamente por el responsable de cumplimiento puede invalidar la autorización del usuario para operar este equipo.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las siguientes dos condiciones:

(1) este dispositivo no podrá ocasionar interferencia dañina, y

(2) este dispositivo deberá aceptar toda interferencia recibida, incluida la interferencia que pudiera ocasionar un mal funcionamiento.

Declaración de la CE: Este dispositivo fue probado y se determinó que cumple con las siguientes normas de la Unión Europea: Capacidad electromagnética (2004/108/CE), Baja tensión (2006/95/CE) y R&TTED (1999/5/CE).
