Tipo de producto	Extensor USB 2.0 por Ethernet
Marca	IOGEAR
Modelo	GUCE64
Categoría	Accesorio informático
Funciones principales	Extensión de puertos USB hasta 50 m mediante cable RJ45
Conectividad	1 puerto USB Tipo B (local), 4 puertos USB Tipo A (remoto), 2 puertos RJ45
Alimentación	Unidad local: alimentada por USB; unidad remota: adaptador de corriente incluido (5 V)
Indicadores LED	Alimentación (rojo), Dispositivo (verde), Enlace (naranja)
Cable requerido	Cat5, Cat5e o Cat6 (no incluido)
Sistemas operativos compatibles	Windows Vista/7/8/8.1, Mac OS X 10.3.9+
Dispositivos máx.	4 dispositivos USB 2.0
Distancia máx.	50 m (164 pies)
Contenido del paquete	Unidad local, unidad remota, cable USB A/B, adaptador de corriente, guía rápida, tarjeta de garantía
Dimensiones (estimación)	Aprox. 8 x 5 x 2 cm por unidad
Peso (estimación)	Aprox. 100 g por unidad
Garantía	1 año limitada
Mantenimiento y limpieza	Limpiar con un paño seco, desconectar antes de limpiar
Seguridad	Conforme FCC clase B y CE
Piezas de repuesto y reparabilidad	No reparable por el usuario; contactar al soporte de IOGEAR
Información general	Plug & Play, no requiere controlador

Preguntas frecuentes - GUCE64 IOGEAR

¿Cómo instalar el extensor USB IOGEAR GUCE64?

Conecte la unidad local a su computadora mediante el cable USB A/B incluido. Conecte la unidad remota a una fuente de alimentación con el adaptador incluido. Enlace las dos unidades con un cable Ethernet Cat5/5e/6 (no incluido). Conecte sus dispositivos USB a la unidad remota. No se necesita ningún controlador.

¿Qué significan los LED en las unidades?

LED Alimentación (rojo): encendido cuando la unidad está recibiendo corriente. LED Dispositivo (verde): encendido cuando un dispositivo USB está conectado. LED Enlace (naranja): encendido cuando la conexión Ethernet entre las dos unidades está establecida.

¿Qué tipo de cable Ethernet se necesita?

Utilice un cable Cat5, Cat5e o Cat6 con conectores RJ45. El cable no está incluido en el paquete.

¿La unidad local necesita alimentación externa?

No, la unidad local se alimenta directamente desde el puerto USB de la computadora. La unidad remota requiere el adaptador de corriente suministrado.

¿Qué sistemas operativos son compatibles?

Windows Vista, 7, 8, 8.1 y Mac OS X 10.3.9 o superior.

¿Cuántos dispositivos puedo conectar?

Puede conectar hasta 4 dispositivos USB 2.0 en la unidad remota.

¿Cuál es la distancia máxima entre las dos unidades?

La distancia máxima es de 50 metros (164 pies) con un cable Ethernet de calidad.

¿Es necesario instalar controladores o software?

No, el extensor es Plug & Play. No se requiere ningún controlador adicional.

¿Qué hacer si el LED de alimentación no se enciende?

Verifique que el adaptador de corriente esté bien conectado a la unidad remota. Para la unidad local, asegúrese de que el cable USB esté correctamente conectado a la computadora.

¿Dónde encontrar las certificaciones y la declaración de conformidad?

Las certificaciones FCC y CE están indicadas en el manual. El documento completo se puede descargar en www.iogear.com/product/GUCE64/certifications.

MANUAL DE USUARIO GUCE64 IOGEAR

Contenido del paquete

1

1 x Unidad local GUCE64
1 x Unidad remota GUCE64
1 x Cable USB A a B
1 x Adaptador de corriente
1 x Guía rápida de inicio
1 x Tarjeta de garantía

Requisitos del sistema

Operating System:

• Windows Vista®, Windows® 7, Windows® 8, Windows® 8.1
  • Mac OS X 10.3.9+
• Puerto USB

Hardware:

• Puerto USB 2.0
• Dispositivo USB 2.0
  • Cat5, Cat5e, or Cat6 RJ45 ethernet cable

Generalidades

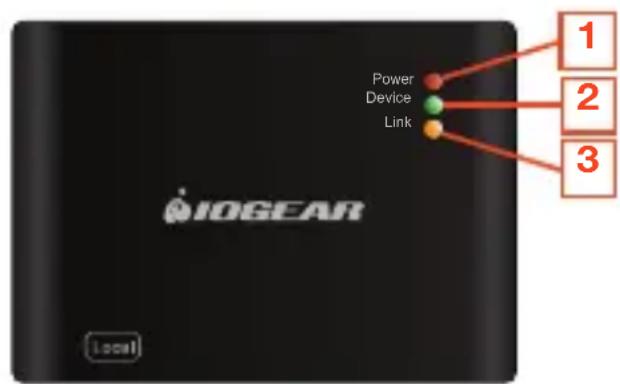

Unidad local GUCE64

1. LED indicador de corriente - Rojo (conectado a una computadora)
2. LED indicador de dispositivo - Verde (cuando un dispositivo USB está conectado a una unidad local)
3. LED indicador de enlace - Anaranjado (cuando la unidad local está conectada a una unidad remota con un cable Cat5, Cat5e o Cat6)
4. Puerto RJ45
5. Puerto USB Tipo B
6. Puerto de alimentación (no es necesario)

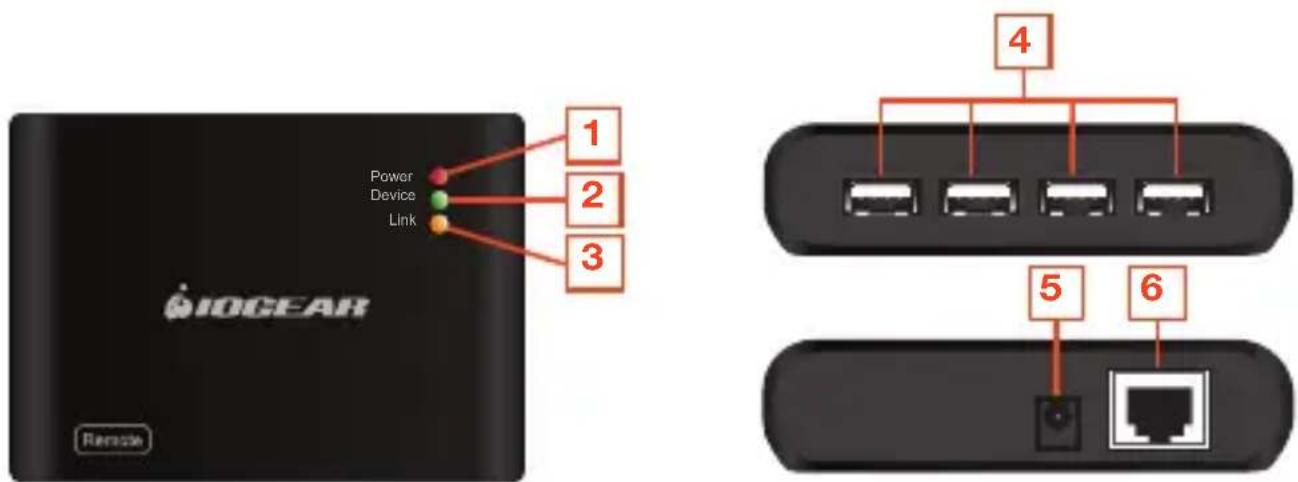

Unidad remota GUCE64

1. LED indicador de corriente - Rojo (conectado a una adaptador de corriente)
2. LED indicador de dispositivo - Verde (cuando un dispositivo USB está conectado a una unidad local)
3. LED indicador de enlace - Anaranjado (cuando la unidad local está conectada a una unidad remota con un cable Cat5, Cat5e o Cat6)
4. Puerto RJ45
5. 4 x Puertos USB Tipo A
6. Puerto de alimentación

IIOGEAR Power Device Link 1 2 3 4 5 6 Remote

Instalación del hardware

1. Conecte la unidad local de Ethernet BoostLinq GUCE64 a su computadora usando el cable USB Tipo A incluido al cable B. Enchufe el extremo A del cable USB a su computadora y el extremo B del cable USB a la unidad local de Ethernet GUCE64. El LED indicador de corriente de la unidad local debe estar en rojo.

Power Device Link IOGEAN LOCAL

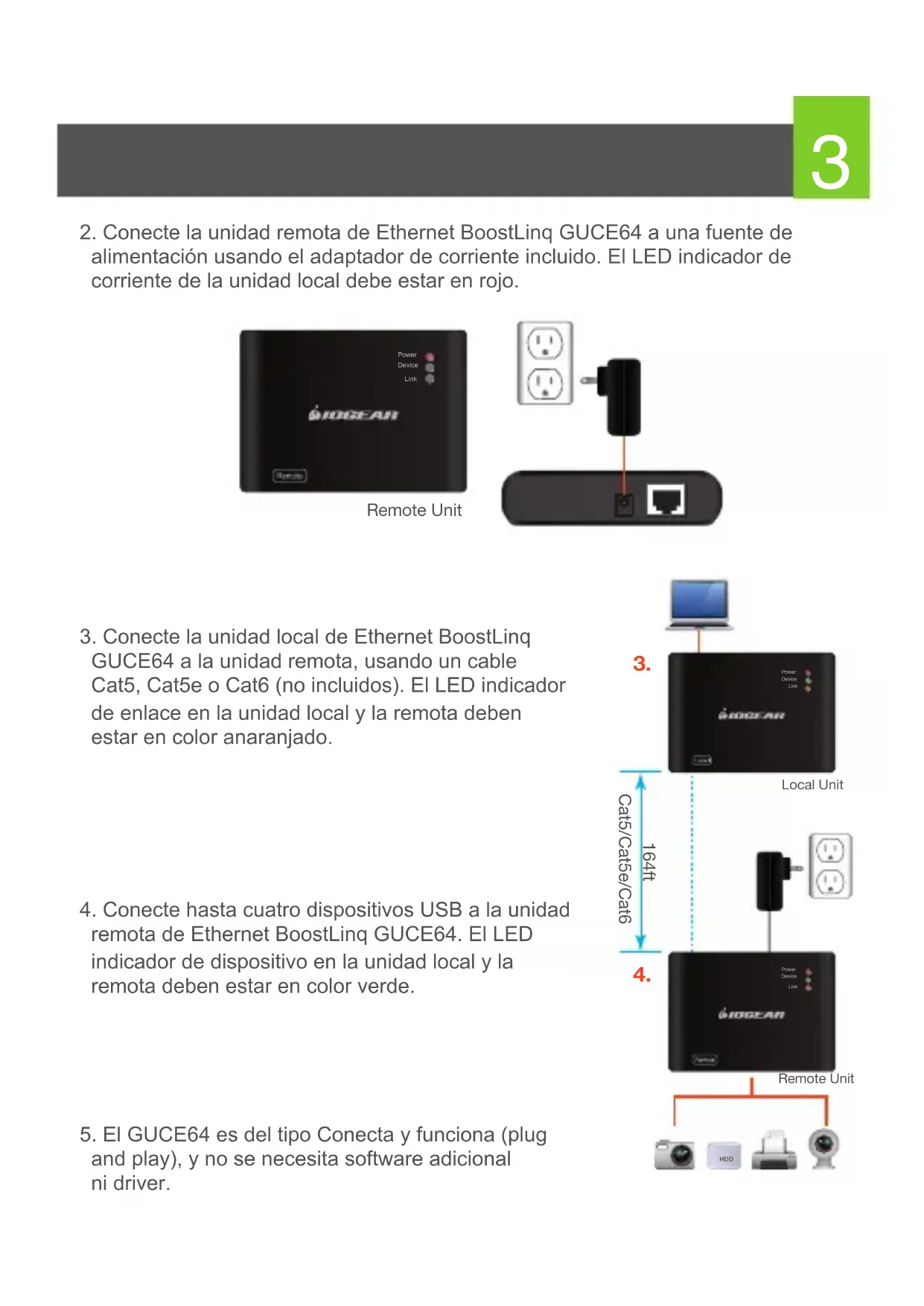

1. Conecte la unidad remota de Ethernet BoostLinq GUCE64 a una fuente de alimentación usando el adaptador de corriente incluido. El LED indicador de corriente de la unidad local debe estar en rojo.

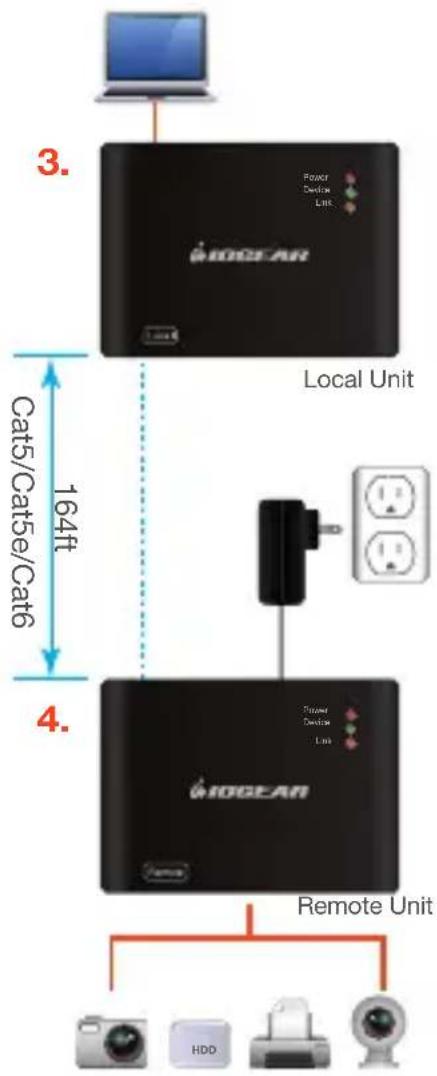

1. Conecte la unidad local de Ethernet BoostLinq GUCE64 a la unidad remota, usando un cable Cat5, Cat5e o Cat6 (no incluidos). El LED indicador de enlace en la unidad local y la remota deben estar en color anaranjado.

2. Conecte hasta cuatro dispositivos USB a la unidad remota de Ethernet BoostLinq GUCE64. EI LED indicador de dispositivo en la unidad local y la remota deben estar en color verde.

3. El GUCE64 es del tipo Conecta y funciona (plug and play), y no se necesita software adicional ni driver.

Información de Conformidad

Declaración de la FCC

Este equipo ha sido probado y se determinó que cumple con los límites para un dispositivo digital Clase B, conforme a la Parte 15 de las Normas FCC. Estos límites están diseñados para proporcionar una protección razonable contra la interferencia perjudicial en un entorno residencial. Este producto genera, utiliza y puede irradiar energía de radiofrecuencia, y si no se instala y utiliza como se indica, puede producir interferencia perjudicial en las radiocomunicaciones.

Cumplimiento CE

Este dispositivo ha sido probado y cumple con las directivas de la Unión Europea siguientes: Capacidad electromagnética (2004/108/CE).

Información sobre la garantía

Este producto está protegido por una garantía limitada de 1 año. Para los términos y condiciones de la garantía, visite

Registre el producto en línea en http://www.iogear.com/register

Información importante sobre el producto

Modelo

Número de serie ____

Contacto

¡ESTAMOS AQUÍ PARA AYUDARLE! ¿NECESITA AYUDA CON ESTE PRODUCTO?

Asegúrese de:

1. Visitar www.iogear.com para más información sobre nuestros productos
2. Visitar www.iogear.com/support para ayuda en directo y soporte técnico sobre el producto

iogear.custhelp.com

[e-mail]

www.iogear.com

19641 Da Vinci, Foothill Ranch, CA 92610
