GD2SHAXNQ - Réfrigérateur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	Environ 500 litres
Dimensions (HxLxP)	180 x 90 x 70 cm
Classe énergétique	A++
Système de refroidissement	Froid ventilé
Nombre de tiroirs	3 tiroirs de congélation
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Distributeur d'eau, contrôle de la température électronique
Entretien	Dégivrage automatique
Sécurité	Système de verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - GD2SHAXNQ WHIRLPOOL

Le réfrigérateur WHIRLPOOL GD2SHAXNQ ne refroidit pas assez. Que faire ?

Vérifiez que la température est correctement réglée. Assurez-vous que les bouches d'aération ne sont pas obstruées et que le réfrigérateur n'est pas trop plein. Si le problème persiste, vérifiez si le condenseur est sale ou si le compresseur fonctionne correctement.

Pourquoi mon réfrigérateur fait-il du bruit ?

Certains bruits sont normaux, comme le fonctionnement du compresseur ou le bruit de l'eau qui circulent. Si le bruit est inhabituel, vérifiez si l'appareil est bien nivelé et que rien ne touche les ventilateurs.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez le réfrigérateur, retirez tous les aliments et les étagères amovibles. Utilisez un mélange d'eau chaude et de bicarbonate de soude pour nettoyer les surfaces. Rincez à l'eau claire et séchez bien avant de remettre les étagères et les aliments.

Mon réfrigérateur WHIRLPOOL GD2SHAXNQ a une odeur désagréable. Que puis-je faire ?

Vérifiez si des aliments sont périmés ou mal emballés. Nettoyez les étagères et le bac à légumes. Vous pouvez placer une boîte de bicarbonate de soude à l'intérieur pour neutraliser les odeurs.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de contrôle pour ajuster la température. La température idéale pour le réfrigérateur est d'environ 4°C et pour le congélateur, d'environ -18°C.

Le réfrigérateur fuit de l'eau. Que faire ?

Vérifiez que le bac de récupération n'est pas plein ou que le drain de dégivrage n'est pas obstrué. Assurez-vous que les joints de porte sont en bon état et que la porte se ferme correctement.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si l'ampoule est en bon état, vérifiez les connexions électriques et le panneau de contrôle.

Mon réfrigérateur ne démarre pas. Que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien.

Comment savoir si le compresseur fonctionne correctement ?

Écoutez les bruits du réfrigérateur. Si vous n'entendez pas le compresseur fonctionner après quelques minutes, il se peut qu'il y ait un problème. Dans ce cas, contactez un technicien.

MODE D'EMPLOI GD2SHAXNQ WHIRLPOOL

Verifique lo suiviente:

Verifique lo suiviente:

Verifique lo suiviente:

Verifique lo suiviente:

Verifique lo suiviente:

Verifique lo suiviente:

Verifique lo suiviente:

Verifique lo suiviente:

Si vous avez besoin d'assistance ou de service, consulter d'abord la section "Dépannage". On peut obtenir de l'aide supplémentaire en téléphonant au Centre d'interaction avec la clientèle au 1-800-253-1301 de n'importe ou aux É.-U., ou en écrivant à :

Whirlpool Corporation

Au Canada, pour installation et service, appeler le

1-800-807-6777. Pour assistance, composer le 1-800-461-5681

du lundi au vendredi - de 8 h 00 à 18 h 00 (HNE) - et le samedi de 8 h 30 à 16 h 30 (HNE), ou écrire à :

Centre d'interaction avec la clientèle

Des informations peuvent également être obtenues en visitant notre site sur www.whirlpool.com.

Au Canada, visitez www.whirlpoolappliances.ca.

Dans votre correspondance, veillez indiquer un numero de téléphone où l'on peut vous joindre dans la journee.

Conserve ce manuel et votre reçu de vente ensemble pour reference ultérieure. Pour le service sous garantie, vous nevezprésenter un document provuant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre apparéil menager pour vous aider à Obtir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modulo et le numéro de série au complet. Vous trouvrez ces renseignements sur la plaque signalétique située sur la paroi interne du compartment de réfrigération.

Nom du marchand

Numero de série

Adresse

Numero de téléphone

Numéro de modele

Date d'achat

Accessoires

Pour commander des filtres de rechange, composer le

1-800-442-9991 et demander le numero de piece indiqué ci

cessous ou contacter vous marchand autorise Whirlpool. Au

Canada, composer le 1-800-461-5681.

Nettoyant et poli pour acier inoxydable : Commander la piece

N°4396095

Filtre standard : Commander la piece N° 4396710 (T1RFWB2)

SECURITE DU REFRIGERATEUR

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparil menager. Assurez-vous de tous lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT: Pour réduire les risques d'incendie, de chocoléctrique ou des blessures lors de l'utilisation du réfrigerateur, prendre quelques précautions fondamentales, y compris les suivantes :

• Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.
  Ne pas enlever la broche de liaison à la terre.
  Ne pas utiliser un adaptateur.
• Ne pas utiliser un cable de rallonge.
  Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.
  Débrancher la source de courant électricque avant l'entretien.
• Replacer tous les panneaux avant de faire la remise en marche.

Utiliser un produit de nettoyage inflammable.
Garder les matériaux et les vapeurs inflammables, telte que l'essence, loin du réfrigerateur.
- Débrancher le réfrigerateur avant l'installation de la machine à glaçons (seulément pour modèles préts à receivevoir une machine à glaçons).
Utiliser un verre robuste pour prendre des glaçons ou de l'eau (sur certains modèles).
Enlever les portes de votre derniers réfrigerateur.

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux réfrigerateur

AVERAGEMENT

Risque de suffoquer

Enlever les portes de votre vieux réfrigerateur.

Le non-respect de cette instruction peut cause un décès ou des lésions cérébrales.

IMPORTANT : L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigerateurs jetsés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant "quelques jours seulement". Si vous vous débarrasssez de leur nouveaux réfrigerateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

Avant de jeter vous valeurs réfrigerateur ou congélateur :

Enlever les portes.
■Laisser les tablettes en place de sorte que les enfants ne puissant pas y PENETRer facilement.

UTILISATION DU RÉFRIGÉRATEUR

Utilisation des commandes

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

REMARQUE: S'assurer que le réfrigérateur est branché sur une prise de courant à trois alveoles reliée à la terre.

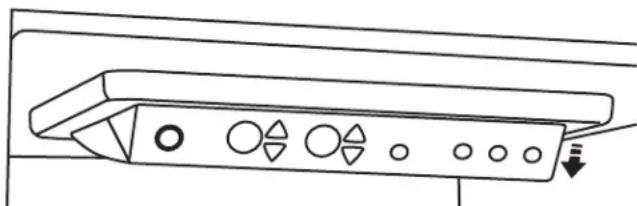

Le tableau de commande se trouve dans la partie supérieure du compartmente de réfrigération. Pour voir ou ajuster les commandes, appuyer sur le tableau de commande puis relâcher.

Pour votre commodité, les commandes du réfrigerateur sont prérgliées à l'usine. Lors de l'installation initiale du réfrigerateur, s'assurer que les commandes sont encore prérgliées aux réglages moyens tel qu'illustré.

Recommended Setting: 0^

FREEZER

Recommended Setting: 37^

REFRIGERATOR

IMPORTANT :

La commande du réfrigerateur règle la température du compartment de réfrigération. La commande du congélateur règle la température du compartment de congélation.

Dans la plupart des cas, l'afficheur indique la température réelle à l'intérieur du réfrigerateur et du congelateur. Pour des renseignements concernant l'affichage des valeurs de réglage de température, voir "Affichage des valeurs de réglage".
■Attendre 24 heures avant d'ajouter des alimentes dans le réfrigerateur. Si on ajoute des alimentes avant que le réfrigerateur ne soit complètement refroidi, les alimentés risquent de s'abimer.

REMARQUE: Tourner les commandes du réfrigerateur et du congélateur à un réglage plus bas (plus froid) que le réglage recommandé ne refroidira pas les compartments plus rapidement.

Mise en marche du réfrigérateur

Si le réfrigerateur n'est pas allumé, appuyer sur COOLING ON/OFF (refroidissement marche/arrêt) pourmettre en marche le refroidissement.
Pour eteindrevre réfrigerateur, appuyer sur COOLING ON/ OFF. Voitre réfrigerateur ne se refroidira pas si la commande est sur OFF (arret).

REMARQUE: Appuyer sur le bouton Cooling On/Off ne déconnecte pas le réfrigerateur de la source de courant électrique. Les lampes interieures s'éteignent si l'une des portes des compartments est maintainé ouverte pendant plus de 10 minutes. Fermer simplement et ouvrir la porte pour allumer les lampes interieures.

On-Off

Affichage des valeurs de réglage

Les points de réglage recommendés par l'usine sont 0^ (-18^) pour le conge latéur et 37^ (3^) pour le réfrigerateur.

Moyenne de point de réglage pour le congealateur: -6° à 6°F (-21°C à -14°C)

Moyenne de point de réglage pour le réfrigerateur: 32^ à 46^ (0^ à 8^)

Pour visualiser les valeurs de réglage des températures, appuyer sur le bouton du haut ou du bas pour la température du réfrigerateur ou celle du congelateur. L'affichage devendra plus vif pour indiquer que l'on visualise les valeurs de réglage. Cinq secondes après l'ajustement, les témoins lumineux seront plus faibles et afficheront à nouveau la température actuelle.

REMARQUE : Pendant les programmes de dégivrage automatique, la température actuelle affichée peut être plus élevé que les valeurs de réglage. Ceci est normal. Les températures actuelles devraient revenir aux valeurs de réglage au bout de quelques heures après l'arrêt du programme de dégivrage.

Ajustement des réglages de commande

Les réglages moyens indiqués à la section précédente devraient être corrects pour l'utilisation normale du réfrigerateur domestique. Les réglages sont faits correctement lorsque le liait ou le jus est aussi froid que vous l'aimez et lorsque la crème glacée est ferme.

Si la température est trop tiède ou trop froide dans le réfrigerateur ou le congelateur, vérifier d'abord les évets pour vous assurer qu'ils ne sont pas bloqués.

S'il est nécessaire d'ajuster les températures, utiliser les réglages indiqués au tableau ci-dessous comme guide. Attendre au moins 24 heures entre les ajustements.

RéFRIGÉRATEUR trop tiède	Régler la commande du RÉFRIGÉRATEUR à un degré plus bas
CONGÉLATEUR trop tiède/trop peu de glacons	Régler la commande du CONGÉLATEUR à un degré plus bas
RéFRIGÉRATEUR trop froid	Régler la commande du RÉFRIGÉRATEUR à un degré plus haut
CONGÉLATEUR trop froid	Régler la commande du CONGÉLATEUR à un degré plus haut

Autres caractéristiques du Autres caractéristiques du tableau de commande

Mode température

Appuyer sur TEMP MODE pour sélectionner l'affichage de la température en Celsius ou en Fahrenheit.

Temp Mode

Refroidissement rapide (Quick Cool)

Utiliser la fonction Quick Cool pour accelerer le refroidissement de charges importantes d'aliments. La fonction de refroidissement rapide regle la température du réfrigérateur à 34^ (1^) et celle du conGPLateur à -6^ (-21^) pendant 24 heures.

REMARQUE: Lorsque la fonction Quick Cool est activée, l'affichage indique les valeurs de réglage de température de la fonction Quick Cool. Àpès 24 heures ou lorsque la fonction Quick Cool est manuellement désactivée, les valeurs de réglage reviendront à leur réglage antérieur.

Appuyer sur QUICK COOL pour sélectionner ce mode. La fonction Quick Cool restera active pendant 24 heures ou jusqu'à ce qu'elle soit manuellement désactivée.

Quick Cool

Systeme IceMagic

Utiliser le système IceMagic au cours des périodes d'usage intense de glace.

REMARQUE: Lors de l'utilisation du système IceMagic, il peut être nécessaire de regler la commande de température du bac à viande à un réglage plus élevé (moins froid). Voir "Commande de température du tiroir convertible".

Appuyer sur la fonction ICEMAGIC pour sélectionner ce mode. IceMagic" reste actif tant qu'il n'est pas eteint manuellement.

REMARQUE: L'utilisation du système IceMagic* peut rendre certains aliments se trouvant dans le congélateur, tels que la crème glacée, plus durs.

Appuyer à nouveau sur la fonction ICEMAGIC pour désélectionner ce mode.

Avertisseur de la porte

Utiliser l'avertisseur de la porte pour entendre et voir un signal lorsque la porte a ete laissee ouverte.

Appuyer sur DOOR ALARM pour activer I'avertisseur. Si I'une des portes de compartment est laissée ouverte pendant plus de 10 minutes, I'avertisseur retentira toutes les 2 minutes et un témoin lumineux clignotera.

REMARQUE: Les lampes interieures du réfrigerateur et du congélateur s'eteindront si une porte est laissée ouverte plus de 10 minutes, que l'avertisseur soit activé ou pas.

Réinitialiser l'avertisseur de la porte simplement en fermant la porte.

Réglage de la température du tiroir convertible

Le tiroir convertible peut être ajusté pour refroidir correctement les viandes ou légumes. L'air à l'intérieur du contenant est refroidi pour empêcher les "petits espaces" de condégation et peut être réglée pour garder les viandes aux températures recommandées d'entreposage de 28^ à 32^ (de -2^ à 0^ ) tel que recommendé par l'Office national du bétail et des viandes. Le réglage convertible est préréglé pour au réglage VEG.

Pour entreposer des viandes :

Régler la commande à MEAT (viandes) pour garder les viandes aux températures optimes d'entreposage.

Pour entreposer des légumes :

Régler la commande à VEG (légumes) pour garder les légumes aux températures optimes d'entreposage.

IMPORTANT: Si les alimentés commencer à geler, déplacer le réglage vers la gauche (moins froid). Se rappeler d'attendre 24 heures entre les ajustements.

Réglage de l'humidité dans le bac à légumes

(sur certains modèles)

On peut contröler le degré d'humidité dans le bac à légumes étanche. La commande peut être ajustée à n'importe qu'enéglage entre LOW et HIGH.

LOW/bas (ouvert) pour une(Meilleure conservation des fruits et legumes à pelures.

HIGH/haut (fermé) pour une(Meilleure conservation des legumes à feuilles frais.

Commande du compartment fraîcheur

La commande du compartment fraîcheur se trouve sur le côte gauche du compartment du réfrigerateur.

Tournier la commande dans le sens hora (vers la droite) pour diminuer la circulation d'air froid dans le compartment et le rendre ainsi moins froid.

Tourné la commande dans le sens antihoraire (vers la gauche) pour augmenter la circulation d'air froid dans le compartment et le rendre ainsi plus froid.

Distributeurs d'eau et de glaçons

(sur certains modèles)

A VERTISSEMENT

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons ou de l'eau.

Le non-respect de cette instruction peut cause des coupures.

Distributeur d'eau

IMPORTANT:

Le système de distribution ne fonctionne pas lorsque la port du congealateur est ouverte.
- Àpres avoir raccordé le réfrigérateur à la source d'eau, vider le système d'eau en versant l'eau dans un contenant robuste jusqu'au retrait et rejet de 2 à 3 gallons (8 à 12 L) d'eau, ou environ pendant 5 minutes après le commencement de l'écoulement. Le processus de vidange nettoie le système d'eau et aide à dégager l'air des conduits. Pendant l'évacuation de l'air, l'eau peut giclcer du distributeur.
Accorder plusieurs heures pour que le réfrigerateur se refroidisse et refroidisse l'eau.
■ Puiser une quantité suffisante d'eau chaque semaine pour maintenir un approvisionnement frais.

Distribution d'eau :

1. Appuyer un verre résistant contre le levier de distribution d'eau.
2. Retirer le verre pour arreter la distribution.

Le distributeur de glace

Le système de distribution ne fonctionne pas lorsque la porte du congélateur est ouverte. La glace est distribuée du bac d'entreposage de la machine à gaçons dans le congélateur lorsque le levier de distribution est abaisse :

Selon le modele que vous avez, vous pouze avoir une ou plusieurs des options suivantes : la capacité deCHOISIR de la glace concassée ou des glacons, une luziere speciale qui s'allume lorsque vous employez le distributeur ou une option de verrouillage pour éviter la distribution involontaire.

REMARQUE: Pour de la glace concassée, les glaçons sont concassés avant d'être distribués. Cette action peut causeur un court délambda lors de la distribution de glace concassée. Le bruit du broyeur de glaçons est normal et la dimension des morceaux de glace peut varier. Lorsqu'on change de concassée à glaçons, quelques onces de glace concassée seront distribuées avec les premiers glaçons.

Distribution de glace :

1. Appuyer sur le bouton pour le type de glace désiré.
2. Appuyer un verre solide contre le levier de distributeur de glaçons. Tener le verre pres de l'ouverture du distributeur pour que les glaçons ne tombent pas à côté du verre.

IMPORTANT : Il n'est pas nécessaire d'appliquer beaucoup de pression au levier pour activer le distributeur de glaçons. Une pression forte ne donne pas une distribution plus rapide de glaçons ou des quantités plus grandes.

1. Retirer le verre pour arreter la distribution.

Lumière du distributeur

Style 1: L'espace de distribution comporte une lumière. Elle peut être allumée manuellement en appuyant sur le bouton ON (touche à effleurement ou commutateur à bascule).
Style 2: Lorsqu'on utilise le distributeur, le levier allume automatiquement la lumière. Pour avoir la lumière allumée en permanence, sélectionner ON ou NIGHT LIGHT.

ON: Appuyer sur le bouton de la lumière pour éclairer le distributeur.

NIGHT LIGHT: Appuyer sur le bouton de la lumière une deuxième fois pour sélectionner le mode NIGHT LIGHT. La lumière du distributeur s'ajustera automatiquement pour éclairer plus ou moins en fonction de la clarté de la pierce.

OFF: Appuyer sur le bouton de la lumière une troisième fois pour êtreindre la lumière du distributeur.

Les lumières du distributeur sont des DEL et ne devraient pas avoir besoin d'être changées. Si les lumières du distributeur ne fonctionnent pas, vérifier que le détecteur de lumière n'est pas bloqué (en mode Night Light). Voir "Dépannage" pour de plus amples informations.

Verrouillage du distributeur (sur certains modèles)

Votre distributeur peut etre arrete pour faciliter le nettoyage ou pour empêcher une distribution involontaire.
REMARQUE: La caractéristique de verrouillage ne coupe pas l'alimentation électrique à l'appareil, à la machine à gaçons ou à la lumière du distributeur. Elle désactive simplement les leviers du distributeur.
Style 1: Appuyer sur le bouton LOCK (verrouillage) pour arreter le distributeur. Appuyer sur le bouton UNLOCK (déverrouillage) pour déverrouiller le distributeur.
Style 2: Appuyer sur le bouton de LOCK OUT (verrouillé) pour arreter le distributeur. Appuyer sur le bouton LOCK OUT (verrouillé) pour déverrouiller le distributeur.

Machine à glaçons et bac d'entreposage

Mise en marche/arrêt de la machine à gaçons

Le commutateur ON/OFF se trouve en haut, à droite du compartment de congélation.

Pourmettre en marche la machine a glacons,glisser le commutateur vers la position ON (vers la gauche).

Pour arrêté manuellement la machine à gaçons, glisser le commutateur vers la position OFF (vers la droite).

REMARQUE: La machine à glaçons s'arrête automatiquement.
Le détecteur de la machine à glaçons arrête automatiquement
la production de glaçons mais le commutateur restera en position ON (vers la gauche).

A NOTER :

Accorder 24 heures pour produit la première quantité de glaçons. Jeter les trois premières quantités de glaçons produits.
La qualité de vos glaçons sera seulement aussi bonne que la qualité de l'eau fournie à votre machine à glaçons. Éviter de brancher la machine à glaçons à un approvisionnement d'eau adoucie. Les produits chimiques adoucisseurs d'eau (teils que le Sel) peuvent endommager des pieces de la machine à glaçons et causer une piètre qualité des glaçons. Si une alimentation d'eau adoucie ne peut pas être évidée, s'assurer que l'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu.
- Ne pas utiliser un objet pointu pour briser les gaçons dans le bac. Cette action peut endommager le bac et le mecanisme du distributeur.
Ne pas garder quoi que ce soit sur le dessus ou dans la machine à glaçons ou dans le bac à glaçons.

Pour retiret et reinstaller le bac a glaçons :

1. Tenir la base du bac à gaçons à deux mains et appuyer sur la déclenché pour pouvoir soulever et-retirer le bac.
   REMARQUE: Il n'est pas nécessaire de pousser le commutateur de la machine à glaçons vers la position OFF (vers la droite) lorsqu'on enlève le bac. Le couvercle du détecteur ("porte à clapet"), sur la paroi gauche du congealteur, interrupt la production de glaçons lorsque la porté est ouverte ou que le bac n'est pas en place.
2. Remetre le bac en place sur la porte et appuyer vers le bas pour le replacer bien en place.

Système de filtration de l'eau

REMARQUE: Ne pas utiliser pour le filtrage d'une eau microbiologiquement dangereuse ou de qualite inconnue en l'absence d'un dispositif de désinfection adequat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peut containir des kystes filtrables.

Témoin lumineux de l'etat du filtré à eau (sur certains modèles)

Le témoin lumineux de l'etat du filtré à eau vous aidera à savoir quand changer le filtré à eau. Le témoin lumineux passera du vert au jaune. Ceci indique qu'il est presque temps de changer le filtré. Il est recommendé de replacer le filtré à eau lorsque le témoin lumineux de l'etat du filtré à eau passé au rouge OU lorsque le débit d'eau à votre distributeur ou à la machine à glacons diminuè de façon marquee.

Après avoir changé le filtré à eau, régler de nouveau le témoin lumineux de l'état du filtré à eau. Le témoin lumineux de l'état du filtré passera du rouge au vert dés que le système sera restauré.

Filtre à eau sans indicateur lumineux (sur certains modèles)

Si vous réfrigerateur n'est pas muni du témoin lumineux de l'état du filtré à eau, vous doivent change le filtré à eau tous les 6 mois selon l'utilisation. Si le débit d'eau au distributeur ou à la machine à gacons diminue de façon marquee avant que 6 mois ne se soient écoulés, remplancer le filtré à eau plus souvent.

Changer le filtré à eau

1. Appuyer sur le bouton d'éjection pour dégager le filtre de la grille de la base.
2. Tirer le filtré.
3. Tourner le bouchon dans le sens inverse des aiguilles d'une montre pour le prisoner du filtre.

IMPORTANT: Ne pas jeter le bouchon. Il fait partie du réfrigerateur. Le conserver pour l'utiliser avec le filtré de rechange.

1. Aligner l'arrête sur le bouchon avec la flèche sur le filtre neuf et tourner le bouchon jusqu'à ce qu'il s'enclença.

REMARQUE: On peut faire fonctionner le distributeur sans filtré. L'eau ne sera pas filtrée. Insérer simplement le bouchon complètement dans la grille de la base et faire tourner le bouchon jusqu'à ce qu'il soit bien en place.

1. Retirer les pellicules de protection des joints toriques.
2. Enconcer le filtré dans la grille de la base. Le bouton d'éjection dessortira lorsque le filtré sera complètement engagé.
3. Vidanger le système d'eau. Voir "Distributeurs d'eau et de glaçons".

ENTRETIEN DU REFRIGERATEUR

Nettoyage

AVERAGEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutfois, nettoyer les deux sections au moins une fois par mois pour empêcher une accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT: Comme l'air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l'autre. Vous doivent netterier à fond les deux sections pour éliminer les odeurs. Pour empêcher le transfert d'odeurs et l'asschément des aliments, envelopper ou recouvrir hermetiquement les aliments.

Nettoyage de votre réfrigérateur :

REMARQUE: Ne pas utiliser des nettoyants abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du petrole sur les pièces en plastique, les garnitures interieures et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage abrasifs.

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.
2. Laver à la main, rincer et secher les pieces amovibles et les surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.
3. Laver les surfaces extérieures en acier inoxydable ou en métal peint avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiège.
4. Le condenseur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement normales. Si l'environnement est particulièrement grassieux, poussiêreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

Retirer la grille de la base.

Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur.
Replacer la grille de la base lorsqu'on a terminé.

1. Brancher le réfrigerateur ou reconnectcer la source de courant électric.

Remplacement des ampoules d'éclairage

REMARQUE: Voiture réfrigérateur ne pourrait pas accommoder toutes les ampoules pour les apparèils menagers. S'assurer de faire le remplacement par une ampoule de grosseur, de forme et de puissancesemblables. La lampe du distributeur demande une ampoule pour service intense de 10 watts et toutes les autres lampes demandant une ampoule d'appareil menager de 40 watts. Les ampoules de remplacement sont disponibles de votre marchand.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Enlever le protecteur d'ampoule s'il y a lieu.

REMARQUE: Pour nettoyer le protecteur d'ampoule, le laver à l'eau tiède et avec un détergent liquide. Bien rincer et secher le protecteur d'ampoule.

1. Enlever l'ampoule d'éclairage et la remplacer par une de même taille, forme et puissance.
2. Replacer le protecteur d'ampoule s'il y a lieu.
3. Brancher le réfrigerateur ou reconnectcer la source de courant électric.

DEPANNAGE

Essayer les solutions suggerées ici d'abord afin d'éviter le coût d'une visite de service non nécessaire.

Fonctionnement du réfrigérateur

Le réfrigerateur ne fonctionne pas

Vérifier ce qui suit :

Est-ce que le cordon d'alimentation est débranché?
Un fusible est-il grillé ou un disjoncteur s'est-il déclenché?
- Les commandes de température sont-elles régées aux réglages moyens?

REMARQUE: Le réfrigerateur peut prendre quelques heures pour se refroidir initialement. Ajuster les commandes au réglage le plus froid ne fera refroidir jusqu'à des compartments plus rapidement.

Le moteur semble trop tourner

Il se peut que vous nouveau réfrigerateur fonctionne plus longtemps que l'ancien grâce à son comprésur à haute efficacité et ses ventilateurs. L'apparil peut fonctionner plus longtemps encore si la température de la pierce est chaude, si une importante quantité de nourriture y est ajoutée, si les portes sont féquement ouvertes ou si elles ont été laissées ouvertes.

Le réfrigerateur est bruyant

Le bruit des réfrigerateurs a été réduit au cours des années. Du fait de cette réduction, il est possible d'entendre des bruits intermittents venant de votre nouveau réfrigerateur qui n'avait pas été décelés avec votre ancien modele. Voici une liste dessons normaux arrivagnés d'une explication.

Bourdonnement - entendu lorsque le robinet d'arrivée d'eau s'ouvre pour replir la machine à gaçons
■ Pulsation - les ventilateurs/le compresseur se reglent afin d'optimiser la performance
- Cliquetis - écoulement de liquide réfrigerant, mouvement des conduites d'eau ou d'objets posés sur le dessus du réfrigerateur
Grésillement/gargouillagement - de l'eau tombe sur l'élement de chauffage durant le programme de dégivrage
Bruit d'éclatement - contraction/expansion des parois internes, particulièrement lors du refroidissement initial
Bruit d'écoulement d'eau - peut être entendu lorsque la glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage
Grincement/craquement - se produit lorsque la glace est ejectée du moule à glaçons.

Les portes ne ferment pas complètement

Vérifier ce qui suit :

Les aliments emballes empêchent-ils la porte de fermer?
Tous les compartments et tablettes sont-ils enforcés en position correcte?

Les portes sont difficiles à ouvrir

Les joints collent-ils ou sont-ils sales? Nettoyer les joints au savon doux et à l'eau tiède.
La porte a-t-elle ete ouverte et fermee au cours des secondes precedentes? Attendre au moins 30 secondes avant de rouvir les portes.

Température et humidité

La température est trop élevé

Vérifier ce qui suit :

• Les ouvertures d'aération sont-elles bloquées dans un département ou l'autre?
  La ou les portes sont-elles ouvertes fréquemment?
  Avez-vous ajoute une grande quantite d'aliments au réfrigérateur ou au congelateur?
• Les réglages sont-ils corrects pour les conditions existantes?

De l'humidité s'accumule à l'intérieur

REMARQUE: Une certaine accumulation d'humidité est normale.

• Les ouvertures d'aération sont-elles bloquées dans le réfrigerateur?
  La ou les portes sont-elles ouvertes fréquemment?
  La pièce est-elle humide?
• Les réglages sont-ils corrects pour les conditions existantes?
  Le programme d'autodégivrage automatique vient-il de se terminer?

Les articles de trouvant dans le bac à viande/legumes gèlent

La température à l'intérieur du bac à viande/legumes peut devenir trop froide, surtout en cas d'utilisation de caractéristiques additionnelles du panneau de commande. Ajuster la commande du bac à viande au réglage le plus proche.

Glaçons et eau

La machine à glaçons ne produit pas ou pas suffisamment de glaçons

Le bras de commande métallique ou l'interrupteur (son les modèles) de la machine à glaçons est-il à la position OFF?
Le robinet d'arrêt de la canalisation d'eau reliée au réfrigerateur est-il ouvert?
La température du congealateur est-elle assez froide pour produit de la glace? Attendre 24 heures après le raccordement de la machine à glaçons avant qu'elle produit des glaçons.
La machine à glaçons vient-elle d'être installée? Attendre 72 heures pour que la production de glaçons ne commence.
Y a-t-il de l'eau dans le moule de la machine à glaçons ouaucun glaçon n'a ete produit? S'assurer que le refrigerateura eté raccordé à une canalisation d'eau et que le robinetd'arrêt de la canalisation est ouvert.

• Une grande quantité de glaçons vient-elle d'être enlevée?
  Attendre 24 heures pour que la machine à glaçons produit plus de glaçons.
  Y-a-t-il un filtré à eau installé sur le réfrigérateur? Le filtré peut être obstrué ou installé incorrectement.
• Un glaçon est-il coincide dans le bras éjecteur de la machine à glaçons? Sur les modèles avec un bac d'entreposage de glaçons à l'intérieur, enlever le glaçon du bras éjecteur avec un ustensile en plastique.
• Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Voir "Spcifications de l'alimentation en eau" soit dans les instructions d'installation soit dans le Guide d'utilisation et d'entretien.

Les glaçons sont creux ou petits

Cela indique une faible pression de I'eau.

Vérifier ce qui suit :

La valve d'eau est-elle ouverte complètement?
Y a-t-il des déformations dans la canalisation qui réduisent l'écoulement de l'eau?
Si vous utilisez un filtré à eau, enlever le filtré et faire fonctionner le distributeur. Si l'écoulement d'eau augmente, le filtré est obstrué ou mal installé.
- Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Voir "Spcifications de l'alimentation en eau" soit dans les instructions d'installation soit dans le Guide d'utilisation et d'entretien.
Si vous avez toujours des questions au sujet de la pression de leur eau, faire appel à un plombier qualifié/agréé.

Gout, odeur ou couleur grise des glaçons

Vérifier ce qui suit :

■Les raccords de plomberie sont-ils neufs et causent-ils une décoloration et un mauvais goût des glaçons?
Les glaçons ont-ils été gardés trop longtemps?
Le congélateur et le bac à glaçons ont-ils besoin d'être nettoyés?
- Les alimentés dans le conGPLateur ou le réfrigérateur sont-ils bien enveloppés?
L'eau contient-elle des mineraux (tel que du soufre)? L'installation d'un filtre peut etre nécessaire afin d'enlever les mineraux.
Y-a-t-il un filtré à eau installé sur le réfrigerateur? Une décoloration grise ou foncée de la glace indique que le système de filtration de l'eau a besoin d'un rincage additionnel.

Le distributeur de glaçons ne fonctionne pas correctement

Vérifter ce qui suit :

La portedu congelaturer est-elle complètement fermée?
Le bac a glaçons est-il installé correctement?
Y-a-t-il des glaçons dans le bac?
Les glaçons ont-ils gelé dans le bac?
Un glaçon est-il coincé dans la goulotte?

• Les mauvais glaçons ont-ils été ajoutés au bac? Utiliser seulement des glaçons produits par la machine à glaçons courante.
  La glace a-t-elle fondu autour de la tige (spirale en métal) dans le bac à glaçons? Vider les glaçons et nettoyer le bac complètement. Voir "Machine à glaçons et bac d'entreposage".
  Le distributeur de gacons se bloque-t-il lorsqu'il distribue de la glace pilée? Passer du réglage "crushed" (glace pilée) au réglage "cubed" (glacons). Si les gacons sont distribués correctement, appuyer de nouveau sur "crushed" (glace pilée) et recommencer l'opération.
  Le bras de distribution a-t-il est retenu trop longtemps? Les gacons cesseront d'être distribués lorsque le bras est retenu trop longtemps. Attendre 3 minutes pour que le moteur du distributeur soit régèle de nouveau avant d'être utilisé.

Le distributeur d'eau ne fonctionne pas correctement

Vérifter ce qui suit :

La portedu concélateur est-elle complètement fermée?
La valve du robinet d'arrivée d'eau est-elle fermée, mal installée ou obstruée?
La conduite d'eau est-elle connectee à l'alimentation en eau?
La canalisation de la source d'eau du domicile compte-t-elle une déformation?
Le système d'eau s'est-il rempli? Le système d'eau doit être rempli à la première utilisation.
Le réfrigerateur est-il connecté à une alimentation en eau froide avec pression d'au moins 30 lb/po²? La pression de l'eau du domicile déterminé l'écoulement d'eau du distributeur.
Y-a-t-il un filtré à eau installé sur le réfrigerateur? Le filtré peut être obstrué ou installé incorrectly.
- Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Voir "Spcifications de l'alimentation en eau" soit dans les instructions d'installation soit dans le Guide d'utilisation et d'entretien.

De I'eau sulfente du distributeur

Vérifier ce qui suit :

Le verre a-t-il ete maintainu assez longtemps sous le distributeur?
Le système d'eau a-t-il ete rince depuis I'installation ou les filtres ont-ils ete changes?

L'eau du distributeur n'est pas assez froide

REMARQUE: L'eau du distributeur est seulement réfrigérée à 50^ (10^) .

S'agit-il d'une nouvelle installation ou une grande quantité d'eau a-t-elle eté puisée récemment? Attendre 24 heures pour que le réfrigerateur se refroidisse complètement.
N'a-t-on pas recemment distribuè de l'eau? Le premier verre d'eau peut ne pas être froid. Jeter le premier verre d'eau.

FEUILLES DE DONNÉES SUR LE PRODUIT

Système de filtration d'eau à la grille de la base Modèle T1WB2L/T1RFWB2 Capacité 200 gallons (758 litres) Modèle T1WB2/T1RFWB2 Capacité 200 gallons (758 litres)

Produit testé et certifié par NSF International en vertu de la norme NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules ( classe I)); et en vertu de la norme NSF/ANSI 53 (réduction de plomb, mercure, atrazine, benzène, toxaphène, o-dichlorobenzène, kystes, turbidité, amiate, lindane, tetrachloroethylène, endrine, alachlore, chlorobenzène, éthylbenzène, TTHM et éther methyltertiobutylique).

Ce produit a ete ested selon the normes 42 and 53 ANSI/NSF pour la reduction des substances enumerees ci-dessous. La concentration des substances induees dans I'eau entrant dans le systeme a ete reduite a une concentration moindre ou eale a la limite permisible pour I'eau qui quittte le systeme, tel que specifie dans 42 and 53 ANSI/NSF.

Réd. de substances Effets esthétiques	Critères de réduction NFS	Affluent moyen Concentration dans l'eau à traiter	Effluent maximal	Effluent moyen	% de réd. minimale	% de réd. moyenne
Goût/odeur de chloré Particules (classe 1")	50 % réduction85 % réduction	2,0 mg/L3533333#/mL	2,0 mg/L ± 10 % Au moins10 000 particules/mL	0,08 mg/L22000 #/mL**	2,0 mg/L11567 #/mL	95,9399,38	97,3699,67
Réduction de contaminant	Critères de réduction NFS	Affluent moyen Concentration dans l'eau à traiter	Effluent maximal	Effluent moyen	% de réd.minimale	% de réd.moyenne
Plomb : à pH 6,5	0,010 mg/L	150 ug/L†	0,15 mg/L ± 10 %	1,0 ug/L	1 ug/L	99,33	99,33
Plomb : à pH 8,5	0,010 mg/L	157 ug/L†	0,15 mg/L ± 10 %	2,0 ug/L	1,08 ug/L	98,72	99,31
Mercure : à pH 6,5	0,002 mg/L	0,0058 mg/L	0,006 mg/L ± 10 %	0,0002 mg/L	0,0002 mg/L	96,53	96,53
Mercure : à pH 8,5	0,002 mg/L	0,0057 mg/L	0,006 mg/L ± 10 %	0,0002 mg/L	0,0002 mg/L	96,5	96,5
Benzène	0,005 mg/L	15 ug/L	0,015 mg/L ± 10 %	0,5 ug/L	0,5 ug/L	96,67	96,67
O-dichlorobenzène	0,6 mg/L	1750 ug/L	1,8 ± 10 %	1,0 ug/L	1,0 ug/L	99,94	99,94
Toxaphène	0,003 mg/L	15 ug/L	0,015 ± 10 %	1,0 ug/L	1,0 ug/L	93,33	93,33
Atrazine	0,003 mg/L	10 ug/L	0,009 mg/L ± 10 %	2 ug/L	2 ug/L	80,8	80,8
Amiante	99 %	101 MFL	107to 108fibres/L††	0,17 MFL 0,17 MFL	99,83	99,83
Kystes‡	>99,95 %	120 000/L	50 000/L min,11 ± 1 NTU	8/L‡	1/L‡	99,99	>99,99
Turbidité	0,5 NTU			0,41 NTU	0,24 NTU	96,4	97,89
Alachlore	0,002 mg/L	41,3 ug/L	0,04 ± 10 %	0,2 ug/L	0,2 ug/L	99,52	99,52
Endrine	0,002 mg/L	5,9 ug/L	0,006 ± 10 %	0,5 ug/L	0,3 ug/L	91,5	95,47
Éthylbenzène	0,7 mg/L	1867 ug/L	2,1 ± 10 %	0,70 ug/L	0,0588 ug/L	99,96	100
Lindane	0,002 mg/L	1,9 ug/L	0,002 ± 10 %	0,02 ug/L	0,02 ug/L	98,93	98,93
Chlorobenzène	0,6 mg/L	2,0 ug/L	2,0 ± 10 %	0,0005 ug/L	0,0005 ug/L	99,98	99,98
Tétrachloroéthylène	0,005 mg/L	14,2 ug/L	0,015 ± 10 %	0,5 ug/L	0,5 ug/L	96,47	96,47

Parametres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/ po^2 (413,7 kPa). Température = 68°F à 71,6°F (20°C à 22°C).

Il est essentiel que les exigences de fonctionnement, d'entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annexe.
Utiliser une cartouche de remplacement T1RFWB2, la piece N° 4396710. Prix suggéré au détaill en 2004 de 39,99 US/49,99CAN. Les prix sont suscept à des changements sans préavis.

Modèle T1WB2L:Style 1-Lorsque le témoin du filtre indique 10% ,commander un nouveau filtre.Lorsque le témoin indique 0% ,il est recommendé de replacer le filtre.

Style 2 - Lorsque le témoin lumineux du filtre passée du vert au jaune, commander un nouveau filtre. Lorsque le témoin passée du jaune au rouge, il est recommendé de replacier le filtre.

Modèle T1WB2: Remplacer la cartouche tous les 6 mois, selon l'utilisation. Si le début de l'eau au distributeur ou à la machine à glaçons diminue de façon marquee avant que 6 mois ne se soient écouées, replacer la cartouche du filtre à eau plus souvent.

Le produit ne doit etre utilise que pour I'eau froide.
Ne pas utiliser pour le filtrage d'une eau microbiologiquement dangereuse ou de qualite inconnue en I'absence d'un dispositif de desinfection adequate avant ou après le systeme. Les systeme certifies pour la reduction de kyste peuvent etre utilise pour I'eau désinfectee qui peut containir des kystes filtrables.

• Veuillez vous réféérer au dos de la couverture ou à la section "Accessoires" pour trouver le nom, l'adresse et le numéro de téléphone du fabricant.
  Veuillez vous reférer à la section "Garantie" pour la garantie limitée du fabricant.

Directives d'application/Paramètres d'approvisionnement en eau
Approvisionnement en eau	Collectivité ou puits
Pression d'eau	30 - 120 lb/po° (207 - 827 kPa)
Température d'eau	33° - 100°F (0,6° - 37,8°C)
Débit nominal	0,5 gpm (1,9 L/min.) à 60 lb/po°

Classe I - tailles des particules : >0,5 à <1 μm
*Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).
Ces contaminants ne sont pas necessitiesiment prsent dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales de I'eau.
Fibres de longueur supérieure a 10 m
Cas de la filtration de kystes de Cryptosporidium parvum

NSF est une marque déposée de NSF International.

GARANTIE DU RÉFRIGÉRATEUR WHIRLPOOL®

GARANTIE COMPLÉTE DE UN AN DU RÉFRIGÉRATEUR

Pendant un an à compter de la date d'achat, lorsque ce réfrigerateur (sauf le filtré à eau) a été utilisé et entretenu conformément aux instructions fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP et les frais de main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compétie de service désignée par Whirlpool.

Sur les modèles avec un filtre à eau : garantie limite de 30 jours sur le filtre à eau. Pendant 30 jours à compter de la date d'achat, lorsque ce filtre est utilise et entretenu conformément aux instructions fournies avec le produit, Whirlpool Corporation paiera les pièces de rechange pour corriger les vices de matériaux ou de fabrication.

GARANTIE COMPLÉTE DE LA DEUXIÈME À LA CINQUIÈME ANNÉE INCLUSIVÉMENT SUR LES PIEÇES DU SYSTème DE RÉFRIGÉRATION SCELLE

De la deuxieme à la cinquième année inclusivement à compter de la date d'achat, lorsque ce réfrigerateur a été utilisé et entretenu conformément aux instructions fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP et la main-d'oeuvre pour corriger les vices de matérielux ou de fabrication du système de réfrigération scelle. Il s'agit des pieces suivantes : compresseur, evaporateur, condenser, séchoir et conduits de connexion. Le service doit être fourni par une Compagnie de service désignée par Whirlpool.

Whirlpool Corporation ne paiera pas pour :

1. Les visites de service pour rectifier l'installation du réfrigerateur, montré à l'utilisateur comment utiliser l'appareil, replacer des fusibles ou rectifier le câblage du domicile ou remplacer des ampoules électriques et des filtres à eau autrement qu'indiqué clèssus.
2. Les réparations lorsque le réfrigerateur est utilisé à des fins autres que l'usage unifamilial normal.
3. Le ramassage et la livraison. Le réfrigérateur est concu pour être réparé à domicile.
4. Les dommages causés par : accident, modification, mésusage, abus, incendie, inondation, mauvaise installation, actes de Dieu ou l'utilisation de produits nonapprovés par Whirlpool Corporation ou Whirlpool Canada Inc.
5. Toute perte d'aliments due à une défaillance du produit.
6. Les réparations aux pieces ou systèmes résultat d'une modification non autorisée faite à l'appareil.
7. Le cout des pieces de rechange et de la main-d'oeuvre pour les apparciels utilisés hors des États-Unis ou du Canada.
8. Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des régions éloignées.

WHIRLPOOL CORPORATION ET WHIRLPOOL CANADA INC. N'ASSUMENT AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUIS OU INDIRECTS

Certains Etats ou certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que cette exclusion ou limitation peut ne pas etre applicable dans voite cas. Cette garantie you donne des droits legaux specifiques, et vous pourriez aussi avoir d'autres droits qui peuvent varier d'un Etat a I'autre ou d'une province a I'autre.

A l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter vous marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

Si you avs be so in service, voir d'abord la section "Depannage" de ce manuel. Ares aoiv ferifie la section "Depannage", on peut obtenir de l'aide supplémentaire en consultant la section "Assistance ou service" ou en appelant le Centre d'interaction avec la clientèle de Whirlpool au 1-800-253-1301 (sans frais), de n'importe ou aux Etats-Unis. Au Canada, contacter voire compagnie de service designee par Whirlpool Canada Inc. ou composer le 1-800-807-6777. 8/0
