Type de produit	Télémètre laser
Marque	Nikon
Modèle	Monarch 7i VR
Catégorie	Pointeur laser
Dimensions (L x H x l)	99 x 75 x 48 mm (3,9 x 3,0 x 1,9 pouces)
Poids (sans pile)	Environ 200 g (7,1 oz)
Alimentation	1 pile au lithium CR2 (3 V CC)
Autonomie de la pile	Environ 3 300 mesures en continu (à 20 °C)
Grossissement	6x
Diamètre effectif de l'objectif	21 mm
Plage de mesure (distance réelle)	7,3 – 915 m / 8 – 1 000 yards
Précision d'affichage	0,1 m / 0,1 yd
Fonction VR (réduction des vibrations)	Active automatiquement à la mise sous tension
Mode de priorité à la cible	Priorité à la première cible / Priorité à la cible distante
Protection contre l'eau	Étanche jusqu'à 1 m pendant 10 minutes (logement de pile protégé IPX4)
Température de fonctionnement	-10 °C à +50 °C / 14 °F à 122 °F
Classification laser	Classe 1M (IEC 60825-1)
Entretien des lentilles	Utiliser un pinceau doux et un chiffon non gras ; alcool pur pour taches tenaces
Réparabilité	Ne pas démonter ; contacter le revendeur agréé pour toute réparation
Arrêt automatique	Après environ 8 secondes d'inactivité
Garantie constructeur	Non applicable en cas de démontage ou modification

FOIRE AUX QUESTIONS - Monarch 7i VR NIKON

Comment insérer ou remplacer la pile du Nikon Monarch 7i VR ?

Utilisez une pile au lithium CR2. Ouvrez le couvercle du logement en tournant dans le sens inverse des aiguilles d'une montre. Insérez la pile avec le pôle + vers l'intérieur. Refermez en tournant dans le sens des aiguilles d'une montre jusqu'à la butée.

Comment activer la fonction VR (réduction des vibrations) ?

La fonction VR s'active automatiquement à la mise sous tension du télémètre. Elle se désactive automatiquement à la mise hors tension. Il n'est pas possible de l'activer ou de la désactiver manuellement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la pile est correctement installée et qu'elle est chargée. Si le problème persiste, remplacez la pile par une neuve.

Comment nettoyer les lentilles du télémètre ?

Dépoussiérez avec un pinceau doux non gras. Pour les traces de doigts, essuyez avec un chiffon doux et propre ou du papier pour lentilles. Utilisez un peu d'alcool pur pour les taches tenaces. N'utilisez pas de velours ou de mouchoir en papier.

Quelle est la portée maximale de mesure ?

La portée maximale en distance réelle est de 915 mètres (1000 yards), dans des conditions favorables.

Que signifie l'affichage 'ɛ' sur l'écran ?

L'affichage 'ɛ' indique une erreur. Veuillez contacter votre revendeur ou le service après-vente Nikon.

L'appareil est-il étanche ?

Oui, le Monarch 7i VR est étanche jusqu'à 1 mètre de profondeur pendant 10 minutes. Le logement de la pile est protégé selon la norme IPX4. Il n'est pas conçu pour une utilisation sous-marine prolongée.

Comment changer l'unité d'affichage de la distance (mètres/yards) ?

En mode veille, appuyez sur le bouton MODE pendant plus de 1,5 seconde pour accéder au menu F1. Appuyez brièvement sur le bouton PWR pour basculer entre mètres et yards. Confirmez avec une brève pression sur MODE.

Quels sont les modes de priorité à la cible et comment les changer ?

Le télémètre propose deux modes : Priorité à la première cible (affiche la distance du sujet le plus proche) et Priorité à la cible distante (affiche le sujet le plus éloigné). Pour changer, en veille, appuyez longuement sur MODE, puis deux fois brièvement pour accéder au menu F3. Appuyez sur PWR pour basculer.

Peut-on utiliser l'appareil sous la pluie ?

Oui, le télémètre résiste à la pluie et à l'humidité. Après utilisation sous la pluie, essuyez-le et laissez-le sécher à température ambiante avant de le ranger.

MODE D'EMPLOI Monarch 7i VR NIKON

Précautions avant utilisation 45-47

[Se familiariser avec le télémètre laser]

Caractéristiques principales 48

Nomenclature/Composition 49

Écran interne 50

[Fonctions]

Fonction VR (Réduction des Vibrations) .... 51

Mode de priorité à la cible 51

[Première étape]

Insérer/Remplacer la pile 52

[Configuration du mode]

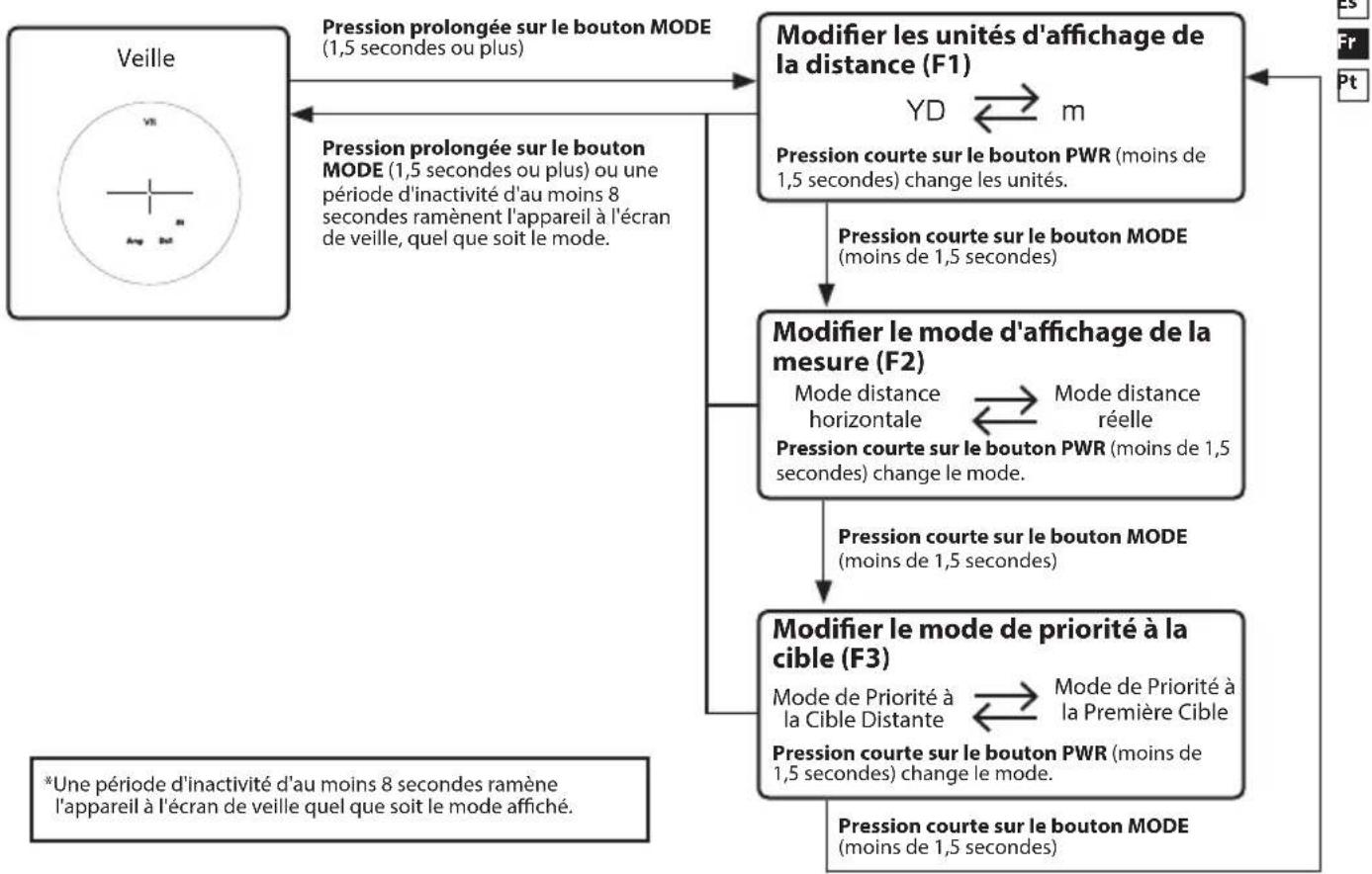

Description du fonctionnement .... 53

Modifier les unités d'affichage de la distance (m/YD) (F1) 54

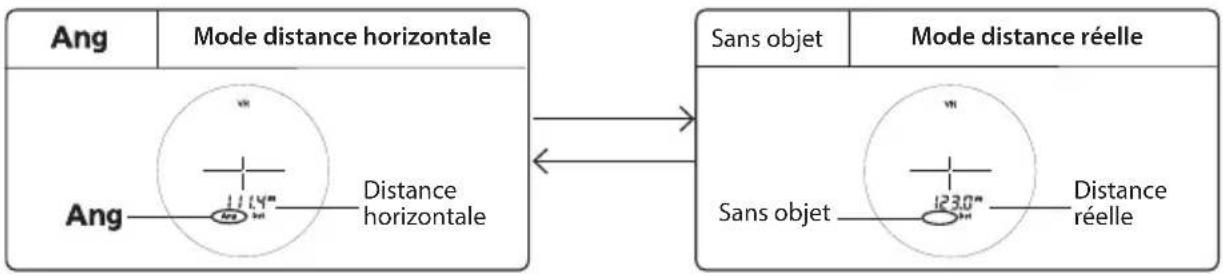

Modifier le mode d'affichage de la mesure (F2) ... 55

Modifier le mode de priorité à la cible (F3)....56

[Mesure]

Réglage dioptrique 57

Mesure 57

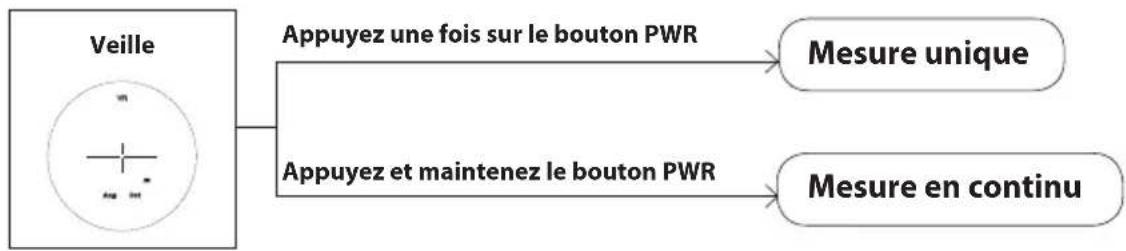

Mesure unique 58

Mesure en continu 58

[Détails techniques]

Spécifications 59-60

Guide de dépistage des pannes/Réparations 61-62

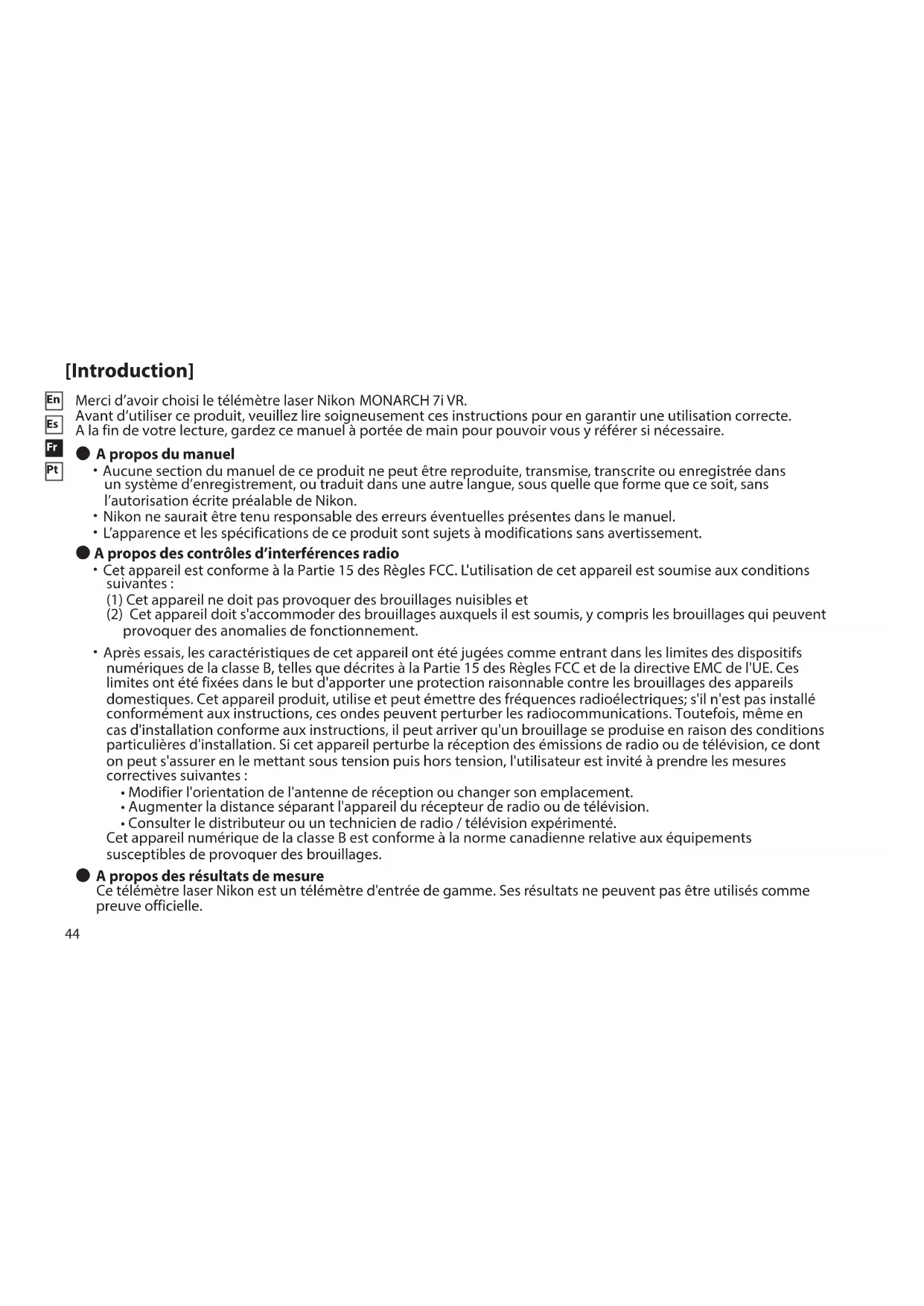

[Introduction]

Merci d'avoir choisi le télémètre laser Nikon MONARCH 7i VR.

Avant d'utiliser ce produit, veuillez lire soigneusement ces instructions pour en garantir une utilisation correcte.

A la fin de votre lecture, gardez ce manuel à portée de main pour pouvoir vous y référer si nécessaire.

● A propos du manuel

• Aucune section du manuel de ce produit ne peut être reproduite, transmise, transcrite ou enregistrée dans un système d'enregistrement, ou traduit dans une autre langue, sous quelle que forme que ce soit, sans l'autorisation écrite préalable de Nikon.
• Nikon ne saurait être tenu responsable des erreurs éventuelles présentes dans le manuel.
  • L'apparence et les spécifications de ce produit sont sujets à modifications sans avertissement.

● A propos des contrôles d'interférences radio

• Cet appareil est conforme à la Partie 15 des Règles FCC. L'utilisation de cet appareil est soumise aux conditions suivantes :
  (1) Cet appareil ne doit pas provoquer des brouillages nuisibles et
  (2) Cet appareil doit s'accommoder des brouillages auxquels il est soumis, y compris les brouillages qui peuvent provoquer des anomalies de fonctionnement.
• Après essais, les caractéristiques de cet appareil ont été jugées comme entrant dans les limites des dispositifs numériques de la classe B, telles que décrites à la Partie 15 des Règles FCC et de la directive EMC de l'UE. Ces limites ont été fixées dans le but d'apporter une protection raisonnable contre les brouillages des appareils domestiques. Cet appareil produit, utilise et peut émettre des fréquences radioélectriques; s'il n'est pas installé conformément aux instructions, ces ondes peuvent perturber les radiocommunications. Toutefois, même en cas d'installation conforme aux instructions, il peut arriver qu'un brouillage se produise en raison des conditions particulières d'installation. Si cet appareil perturbe la réception des émissions de radio ou de télévision, ce dont on peut s'assurer en le mettant sous tension puis hors tension, l'utilisateur est invité à prendre les mesures correctives suivantes :
• Modifier l'orientation de l'antenne de réception ou changer son emplacement.
• Augmenter la distance séparant l'appareil du récepteur de radio ou de télévision.
• Consulter le distributeur ou un technicien de radio / télévision expérimenté.
  Cet appareil numérique de la classe B est conforme à la norme canadienne relative aux équipements susceptibles de provoquer des brouillages.

● A propos des résultats de mesure

Ce télémètre laser Nikon est un télémètre d'entrée de gamme. Ses résultats ne peuvent pas être utilisés comme preuve officielle.

■ Précautions avant utilisation

Respectez à la lettre les instructions suivantes pour une utilisation adéquate de votre matériel et pour éviter tout risque d'accident. Avant d'utiliser l'appareil, lisez attentivement les « Précautions avant utilisation » et le mode d'emploi qui accompagnent l'appareil. Conservez ces instructions à portée de main pour référence.

ATTENTION

Avertit du fait qu'un emploi incorrect en ignorant les points ci-dessous peut se traduire par la mort ou de sérieuses blessures.

⚠ PRÉCAUTION

Avertit du fait qu'un emploi incorrect en ignorant les points ci-dessous peut se traduire par de sérieuses blessures ou des dégâts matériels.

PRÉCAUTIONS DE SÉCURITÉ (Laser)

Le télémètre laser Nikon comporte un faisceau laser invisible. Veillez à respecter ce qui suit :

Attention

- N'appuyez pas sur le bouton PWR tout en regardant l'optique à partir du côté objectif. Sinon, vos yeux pourrait être affectés ou endommagés.

- Ne visez pas les yeux.

- Ne pointez pas le faisceau laser vers d'autres personnes.

- Ne regardez pas le faisceau laser avec un autre instrument optique, comme un objectif ou des jumelles, ni à l'œil nu. Ceci pourrait endommager vos yeux.

- Si vous n'effectuez pas de mesures, ne placez pas vos doigts à proximité du bouton PWR pour éviter d'allumer le faisceau laser par accident.

- Si vous ne l'utilisez pas pendant une longue période de temps, veuillez retirer la pile.

- Ne pas démonter/modifier/réparer le télémètre laser Nikon. Le laser émetteur pourrait être nocif pour votre santé. La garantie constructeur

ne s'applique pas aux produits qui ont été démontés/modifiés/réparés.

- Ne laissez pas le télémètre laser Nikon à la portée des enfants.

- Si le couvercle du boîtier du télémètre laser est endommagé, ou s'il émet un bruit étrange en raison d'une chute ou d'une autre cause, retirez immédiatement la pile et cessez d'utiliser l'appareil.

PRÉCAUTIONS DE SÉCURITÉ (Objectif monoculaire)

Le système optique du télémètre laser Nikon comporte un objectif monoculaire pour viser la cible. Veillez à respecter ce qui suit :

Attention

- Ne regardez jamais directement le soleil, une lumière intense ou le faisceau laser, avec le télémètre laser Nikon.

⚠️ Précautions

• Si vous n'utilisez pas le télémètre laser Nikon, n'appuyez pas sur le bouton PWR.
• N'utilisez pas l'appareil en marchant. Vous pourriez causer des blessures ou une panne en rencontrant un obstacle, en touchant d'autres personnes, en tombant ou par le biais d'autres types d'accidents.
• Ne le balancez pas par la bandoulière. Vous pourriez toucher et blesser d'autres personnes.

• Ne posez pas l'appareil dans des endroits instables. Ceci pourrait causer des chutes et créer des blessures ou des pannes.

• Ne laissez pas le sac en plastique qui a servi à emballer ce produit ou d'autres petites pièces à la portée des enfants.

• Empêchez les enfants de porter à la bouche les œilletons en caoutchouc ou d'autre petites pièces, etc. Si des enfants avalaient ce type de pièces, consultez immédiatement un médecin.
• Si vous utilisez les oeilétons en caoutchouc pendant une longue période de temps, ils peuvent provoquer une irritation cutanée. Arrêter d'utiliser l'appareil et consultez immédiatement un médecin si cela se produisait.
• Lorsque vous transportez le télémètre laser Nikon, rangez-le dans son étui.
• Si votre télémètre laser Nikon ne fonctionne pas correctement, cessez immédiatement de l'utiliser et consultez votre revendeur local pour déterminer la destination de réparation.

PRECAUTIONS DE SECURITE (Pile au lithium)

Si elle n'est pas convenablement manipulée, la pile peut se rompre et fuir, provoquant la corrosion de l'appareil et des taches sur les vêtements.

Veillez à respecter ce qui suit :

• Installez la pile manière à ce que les pôles + et - soient correctement positionnés.
• La pile doit être retirée quand elle est déchargée et suite à toute longue période de non-utilisation.
• Ne court-circuitez pas les contacts du compartiment à pile.
• Ne la transportez pas à proximité de clefs ou de pièces dans une poche ou un sac, il pourrait y avoir un court-circuit et une surchauffe.
• N'exposez pas la pile à l'eau ou aux flammes. Ne démontez jamais la pile.
• Ne rechargez jamais le pile au lithium.
• Si du liquide provenant d'une pile endommagée venait à entrer en contact avec un vêtement ou de la peau, rincez immédiatement à l'eau claire. Si du liquide provenant d'une pile endommagée entrait en contact avec les yeux, rincez immédiatement à l'eau claire et consultez un médecin.
• Lorsque vous jetez la pile, conformez-vous aux lois de recyclage locales.

PRECAUTIONS DE SECURITE

Précautions

• Le télémètre laser Nikon n'est pas destiné à une utilisation sousmarine.
• La pluie, l'eau, le sable et la boue doivent être retirés de la surface du boîtier du télémètre dès que possible au moyen d'un chiffon doux et propre.
• En cas de changement de température brutal, de l'eau peut se condenser sur la surface des lentilles du télémètre laser Nikon. N'utilisez pas l'appareil tant que la condensation n'a pas disparu.
• Ne laissez pas le télémètre laser dans une voiture par temps chaud ou ensoleillé, ou près d'un appareil produisant de la chaleur. Cela pourrait l'endommager ou affecter son fonctionnement.
• Ne laissez pas l'oculaire à la lumière directe du soleil.
  L'effet de condenseur de la lentille peut endommager la surface de l'écran interne.

SOINS ET ENTRETIEN

Lentilles

• Servez-vous d'un pinceau doux non gras pour dépoussiérer la surface des lentilles.
• Pour l'élimination de taches ou saletés comme les traces de doigts de la surface des lentilles, essuyez doucement avec un chiffon doux et propre ou du papier pour lentilles non gras de bonne qualité. Un peu d'alcool pur (non dénaturé) peut être utilisé pour éliminer les taches tenaces. L'emploi de velours ou d'un mouchoir en papier n'est pas recommandé, parce qu'ils pourraient rayer la surface des lentilles. Un chiffon utilisé pour nettoyer le boîtier ne doit pas être réutilisé sur la surface des lentilles.

Boîtier principal

• Nettoyez le corps avec un chiffon doux et propre après avoir retiré soigneusement les poussières avec un soufflet*. N'utilisez ni benzène, ni diluant, ni d'autres produits nettoyants contenant des agents organiques.
  *Un soufflet est un élément de nettoyage en caoutchouc qui souffle de l'air par une petite buse.

Stockage

- De la condensation ou des moisissures peuvent se former sur la surface des lentilles en cas de forte humidité. Pour cette raison, rangez le télémètre laser Nikon dans un endroit frais et sec. Après utilisation un jour de pluie ou pendant la nuit, laissez le sécher entièrement à température ambiante avant de le ranger dans un endroit frais et sec.

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRIFR

Symbole pour la collecte sélective applicable aux pays européens

Ce symbole indique que cette batterie doit être collectée séparément.
Les mesures suivantes concernent uniquement les utilisateurs européens.
- Cette batterie doit être jetée séparément dans un point de collecte approprié. Ne la jetez pas dans une poubelle réservée aux ordures ménagères.
Pour plus d'informations, contactez le détaillant ou les autorités locales responsables de la gestion des ordures.

Symbole pour la collecte sélective applicable aux pays européens

Ce symbole indique que ce produit doit être collectée séparément.
Les mesures suivantes concernent uniquement les utilisateurs européens.
- Ce produit doit être jetée séparément dans un point de collecte approprié. Ne la jetez pas dans une poubelle réservée aux ordures ménagères.
- Pour plus d'informations, contactez le détaillant ou les autorités locales responsables de la gestion des ordures.

[Se familiariser avec le télémètre laser]

Caractéristiques principales

• Plage de mesure de distance réelle: 7,3-915 mètres/8-1.000 yards
• La fonction de VR (réduction des vibrations) sert à limiter les effets de vibration des mains
• Il est facile de passer du mode de distance horizontale au mode de distance réelle et inversement
• Système de Passage en Priorité à la Cible pour mesurer les sujets qui se recouvrent
• Télémètre 6x de qualité supérieure avec traitements multicouches
• Oculaire plus grand pour une lecture simplifiée
• Appuyez et maintenez le bouton PWR enfoncé pour activer la fonction de mesure en continu
• Mise hors tension automatique (après environ 8 secondes d'inactivité depuis l'écran de veille)
• Étanche et anti-buée, mais le dispositif n'est pas conçu pour une utilisation sous l'eau (le logement de la pile est protégé de l'eau)
• Laser EN/IEC de Classe 1M, invisible et sans danger pour les yeux

Le télémètre laser Nikon utilise un faisceau laser invisible pour effectuer la mesure. Il mesure le temps nécessaire au faisceau laser pour effectuer un aller-retour entre le télémètre et la cible. La réflectivité du laser et les résultats de mesure dépendent des conditions environnementales et climatiques, ainsi que de la couleur, de la finition de surface, de la taille, de la forme et d'autres caractéristiques de la cible.

Les conditions suivantes facilitent les mesures :

• Temps couvert
  • Cible de couleur vive
  • Cible de grande taille
• L'incidence du laser est perpendiculaire à la surface réfléchissante de la cible

Les mesures peuvent être imprécises ou peuvent échouer dans les cas suivants :

• Temps de neige, pluie ou brouillard
• Cible petite ou mince
• Cible noire ou sombre
• La cible a une surface étagée
• La cible bouge ou vibre
• La cible est un plan d'eau
• La cible est visée à travers un verre
• La cible est en verre ou en miroir
- L'incidence du laser est oblique sur la surface réfléchissante de la cible

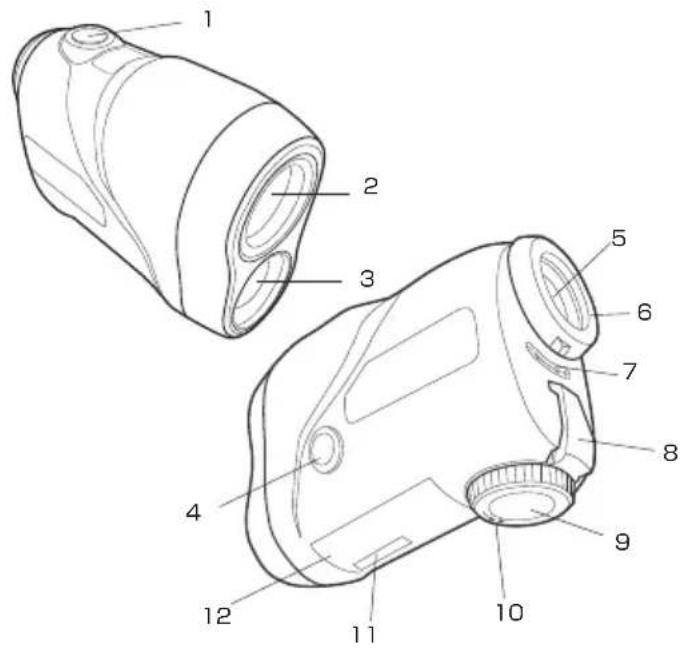

Nomenclature/Composition

1. Bouton PWR (Bouton POWER ON/ Mesure)
2. Objectif monoculaire/ Ouverture de l'émetteur laser
3. Ouverture du détecteur laser
4. Bouton MODE
5. Oculaire monoculaire 6x
6. Œilleton/Bague de réglage dioptrique
7. Index dioptrique
8. Œillet pour courroie
9. Couvercle du logement des piles
10. Indication « Ouvert » pour le couvercle du logement des piles
11. Étiquette de référence du produit
12. Indications

*Le mousqueton fourni avec la housse est uniquement destiné au transport du télémètre laser. N'y accrochez rien de lourd et le tirez pas trop dessus. Il ne doit pas être utilisé pour l'escalade.

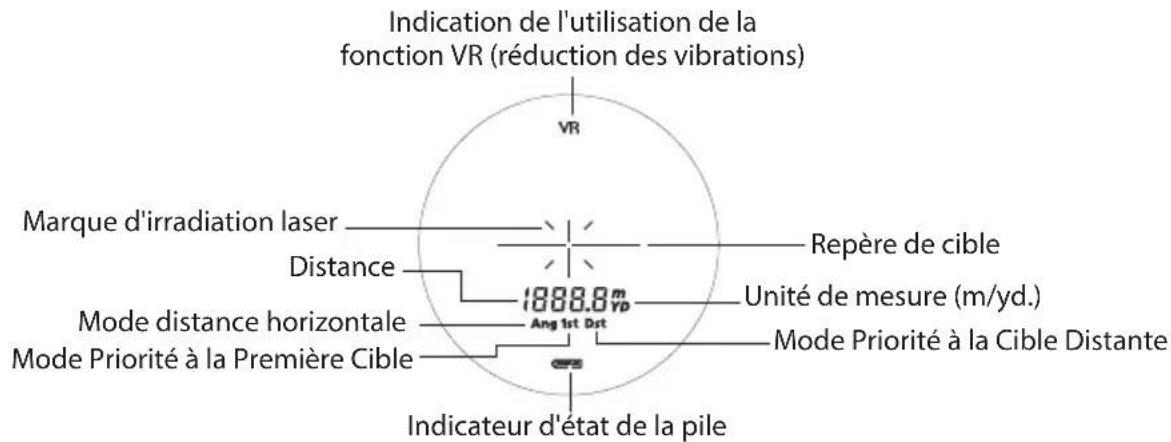

Écran interne

—|— : Visez la cible que vous souhaitez mesurer. Positionnez la cible au centre du réticule.

: S'affiche lorsque le laser est utilisé pour une mesure. Ne regardez pas du côté de l'objectif tant que cette marque est visible. : « Échec de la mesure » ou « mesure de distance impossible »

*Comme l'afficheur interne de ce produit est agrandi par l'oculaire, il est parfois possible d'observer de la poussière. Cependant, ceci n'affecte pas la précision de la mesure.

[Fonctions]

■ Fonction VR (réduction des vibrations)

● Activation et désactivation

La fonction VR (réduction des vibrations) s'active à la mise sous tension du télémètre. A la mise hors tension du télémètre laser, la fonction VR (réduction des vibrations) se désactive automatiquement.

VR

■ Mode de priorité à la cible (mode Priorité à la Première Cible/mode Priorité à la Cible Distante)

Ce télémètre laser Nikon utilise le système de commutation Priorité à la Première Cible/Priorité à la Cible Distante.

(Le réglage par défaut est le mode Priorité à la Cible Distante)

Pour la mesure de sujets qui se recouvrent :

Le mode de Priorité à la Première Cible donne la distance au sujet le plus proche et le mode de Priorité à la Cible Distante donne la distance au sujet le plus éloigné.

[Première étape]

Insérer/Remplacer la pile

1. Type de pile

Pile au lithium 3V CR2 x1

2. Insérer/Remplacer la pile

2-1. Ouvrez le couvercle du logement de la pile

Tournez le couvercle du compartiment de la pile dans le sens inverse des aiguilles d'une montre et retirez-le. Il peut être difficile à ouvrir à cause du joint d'étanchéité.

2-2. Insérez la pile/Remplacez la pile usagée par une pile neuve

Insérez une nouvelle pile et orientez-la selon le sens indiqué dans le compartiment. Le pôle [+] doit être positionné vers l'intérieur du compartiment. Si la pile n'est pas positionnée correctement, le télémètre laser Nikon ne fonctionnera pas. Pour remplacer la pile, sortez d'abord la pile usagée. Puis, insérez la nouvelle.

2-3. Fermez le couvercle du logement de la pile

Tournez le couvercle du compartiment de la pile dans le sens des aiguilles d'une montre pour la visser dans le boîtier. Il peut être difficile à fermer à cause du joint d'étanchéité, mais continuez à le tourner jusqu'au bout. Vérifiez que le compartiment est bien fermé.

3. Indicateur de niveau de charge de la pile

*La marque d'état de la pile indique la nécessité de remplacer la pile sur l'écran interne.

Affichage Description
	Ne s'affiche que pendant 2 secondes après la mise sous tension.	Charge suffisante pour le fonctionnement.
	Ne s'affiche que pendant 2 secondes après la mise sous tension.	Le niveau de charge de la pile devient faible.Préparez-vous a remplacer la pile.
	S'affiche en continu.	Le niveau de charge de la pile est faible.La pile doit être remplacée.
	Clignote. S'arrête automatiquement après avoir clignoté 3 fois.	La pile est usée.Veuillez remplacer la pile.

[Configuration du mode]

■ Description du fonctionnement

■ Modifier les unités d'affichage de la distance (m/YD) (F1)

Le réglage par défaut est le yard (YD).

1. Depuis la position de veille, une pression prolongée (1,5 secondes ou plus) sur le bouton MODE permet d'afficher le menu des unités d'affichage de la distance (F1).
2. Une pression courte sur le bouton PWR (moins de 1,5 secondes) permet passer des mètres aux yards.
3. Une fois réglé, une pression courte sur le bouton MODE (moins de 1,5 secondes) permet d'afficher le menu du mode d'affichage de la mesure (F2).

Lorsque le réglage est terminé, une pression prolongée sur le bouton MODE (1,5 secondes ou plus) ou une période d'inactivité d'au moins 8 secondes ramènent l'appareil à l'écran de veille.

■ Modifier le mode d'affichage de la mesure (F2)

Il est possible de passer du mode de distance horizontale au mode de distance réelle et inversement.

Le réglage par défaut est le mode de mesure de distance horizontale.

1. Depuis la position de veille, une pression prolongée (1,5 secondes ou plus) sur le bouton MODE, suivie d'une pression courte sur le bouton MODE (moins de 1,5 secondes) permet d'afficher le menu du mode d'affichage de la mesure (F2).
2. Une pression courte sur le bouton PWR (moins de 1,5 secondes) permet de changer le mode d'affichage de la mesure.
3. Une fois réglé, une pression courte sur le bouton MODE (moins de 1,5 secondes) permet d'afficher le menu des paramètres du mode de priorité à la cible (F3).
   Lorsque le réglage est terminé, une pression prolongée sur le bouton MODE (1,5 secondes ou plus) ou une période d'inactivité d'au moins 8 secondes ramènent l'appareil à l'écran de veille.

Le paramètre affiché dépend du mode de réglage.

■ Modifier le mode de priorité à la cible (F3)

Ce télémètre laser Nikon utilise le système de commutation Priorité à la Première Cible/Priorité à la Cible Distante.

Le réglage par défaut est le mode de Priorité à la Cible Distante.

1. A partir du mode de veille, une pression prolongée (1,5 secondes ou plus) sur le bouton MODE suivie de deux courtes pressions (moins de 1,5 secondes) sur le bouton MODE permet d'afficher le menu des paramètres du mode de priorité à la cible (F3).
2. Une pression courte sur le bouton PWR (moins de 1,5 secondes) permet de changer le mode de priorité à la cible.
3. Lorsque le réglage est terminé, une pression prolongée sur le bouton MODE (1,5 secondes ou plus) ou une période d'inactivité d'au moins 8 secondes ramènent l'appareil à l'écran de veille.

[Mode de Priorité à la Première Cible/mode de Priorité à la Cible Distante]

Pour la mesure de sujets qui se recouvrent :

Le mode de Priorité à la Première Cible donne la distance au sujet le plus proche et le mode de Priorité à la Cible Distante donne la distance au sujet le plus éloigné.

Mise en garde — Les contrôles, les ajustements ou l'utilisation d'autres procédures que celles spécifiées dans ce document peuvent engendrer des effets négatifs ou des dommages pour votre santé, dus aux émissions laser.

*Avant d'effectuer une mesure, veillez à confirmer chaque paramètre du mode.
*Veuillez consulter chaque section pour définir chacun des modes.

Réglage dioptrique

Réalisez le réglage dioptrique pour obtenir un affichage interne net dans le viseur.

Tout d'abord, faites tourner la bague de réglage dioptrique dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elle s'arrête complètement. Ensuite, mettez l'appareil sous tension et faites tourner la bague de réglage dioptrique dans un sens puis dans l'autre jusqu'à ce que l'afficheur interne soit net.

Mesure

1. Mettez l'appareil sous tension.

(Arrêt automatique après environ 8 secondes de non-utilisation.)

Immédiatement après la mise sous tension

En veille

1. Visez la cible.

Positionnez la cible au centre du réticule.

1. Une pression sur le bouton PWR déclenche une mesure.

Une fois la mesure terminée, les résultats mesurés s'affichent pendant 8 secondes environ, puis l'appareil se met automatiquement hors tension. Si vous appuyez sur le bouton PWR pendant la phase de mise sous tension, une autre mesure démarrera.

■ Mesure unique

Une seule pression sur le bouton PWR déclenche une mesure unique, puis affiche les résultats.

Exemple d'affichage de distance mesurée

Exemple d'échec de mesure

■ Mesure en continu

Appuyez et maintenez le bouton PWR pour prendre une mesure continue, pendant 8 secondes au maximum. Pendant la mesure, la marque d'émission laser clignote puis le résultat mesuré s'affiche. Si vous relâchez le bouton, la mesure continue s'arrête.

[Détails techniques]

Spécifications

Modèle MONARCH 7i VR
Système de mesure
Plage de mesure (distance réelle) 7,3-915 mètres	8-1.000 yards
Affichage de distance (incrément) Tous les 0,1m/yd.
Système optique
Grossissement (x) 6
Diamètre effectif de la lentille de l’objectif (mm) 21
Champ angulaire (réel) (°) 7,5
Dégagement oculaire (mm) 18,0
Pupille de sortie (mm) 3,5
Réglage dioptrique ±4m	-1
Autres
Température de fonctionnement (°C/°F) -10 — +50/14 — 122
Humidité ambiante de fonctionnement (%RH) 80	ou moins (sans condensation)
Alimentation	1 pile CR2 au lithium (3V CC)Arrêt automatique (après environ 8 secondes de non-utilisation)
Dimensions (L x H x l) (mm/in.) 99 x 75 x 48/3,9 x 3,0 x 1,9
Poids (g/oz.)	Environ 200/7,1 (sans la pile)
Structure	Étanche (jusqu'à 1 mètre/3,3 pieds pendant 10 minutes)*, anti-buéeLe logement de la pile est protégé de l'eau — équivalent à une protectionde classe 4 JIS/IEC (IPX4) (dans les conditions de test de Nikon)**
Compatibilité électromagnétique	FCC Chapitre15 Sous-PartieB classe B, EU:EMC directive, AS/NZS,VCCI classeB, CU TR 020
Environnement	RoHS, WEEE
Modèle MONARCH 7i VR
Laser
Classification laser	IEC60825-1 : Classe 1M/Produit LaserFDA/21 CFR Partie 1040.10 : Produit Laser de Classe 1
Longueur d'onde (nm) 905
Durée d'impulsion (ns) 9
Puissance de sortie (W) 20
Divergence du faisceau (mrad) Verticale : 1,8/Horizontale : 0,25

\* Modèles étanches

Le télémètre laser Nikon est étanche et son système optique et d'observation ne subira pas de dégâts s'il est immergé ou tombe dans l'eau jusqu'à une profondeur maximale de 1 mètre/3,3 pieds et s'il n'y demeure pas plus de 10 minutes.

Le télémètre laser Nikon offre les avantages suivants:

• Peut être utilisé dans des conditions de forte humidité, poussière et pluie sans risque de dommage aux fonctions internes.
• Une conception avec remplissage d'azote le rend résistant à la condensation et aux moisissures.

Observez les consignes suivantes lors de l'utilisation d'un télémètre laser Nikon:

• L'appareil n'étant pas parfaitement étanche, il ne doit pas être placé ni être utilisé sous un courant d'eau.
- Si vous trouvez de l'humidité sur les parties mobiles de l'appareil, arrêtez de l'utiliser et essuyez-la.

** Le logement de la pile est protégé de l'eau, mais il n'est pas étanche. De l'eau peut pénétrer dans l'appareil si le télémètre est immergé. Dans ce cas, essuyez soigneusement le logement de la pile et attendez qu'il soit parfaitement sec.

Durée de vie de la pile

Fonctionnement continu : Environ 3.300 fois (à environ 20°C)

Cette valeur peut varier selon la température et d'autres facteurs. Utiliser uniquement comme indication.

• La pile fournie avec ce télémètre laser Nikon sert à en vérifier le fonctionnement. A cause de la décharge naturelle, la durée de vie de la pile sera probablement plus courte que la valeur ci-dessus.
• Si de l'eau rentrait dans le compartiment suite à une immersion, séchez bien le logement de la pile, et remplacez la pile.

■ Guide de dépistage des pannes/Réparations

Si le télémètre laser Nikon ne fonctionne pas comme prévu, consultez cette liste avant de contacter votre revendeur local ou le magasin où vous l'avez acheté.

- Si il y a un problème avec le produit.

Problème Cause/Solution
• Ne s'allume pas	• Appuyez sur le bouton PWR (sur le dessus du boîtier).• Vérifiez la position de la pile.• Remplacez la pile avec une pile neuve.
• Impossible d'effectuer une mesure• Résultat anormal	• Confirmez chaque paramètre du mode.• Confirmez que vous pouvez mesurer une cible large et proche (par exemple : un bâtiment situé à environ 15m/yd. devant vous).• Nettoyez la surface de la lentille si nécessaire.
• Vérifier le fonctionnement de la fonction VR (réduction des vibrations)	• Comparez les vibrations de la cible dans le viseur lorsque le télémètre laser est allumé et éteint.• A la mise sous tension du télémètre laser, la fonction VR (réduction des vibrations) est toujours activée.
• Impossible de désactiver la fonction VR (réduction des vibrations)	• La fonction VR (réduction des vibrations) s'active à la mise sous tension du télémètre laser. A la mise hors tension du télémètre laser, la fonction VR (réduction des vibrations) se désactive automatiquement.• Il n'est pas possible d'activer et de désactiver la fonction VR (réduction des vibrations).
• De légers bruits sont émis à la mise sous tension et à la mise hors tension	• Le moteur du système VR (réduction des vibrations) peut produire un léger bruit. Ce bruit est normal, continuez à utiliser le télémètre laser.
• [ɛ] s'affiche à l'écran	• Indique une erreur. Veuillez contacter votre revendeur ou le magasin dans lequel vous avez acheté le produit.

Si vous avez besoin d'une réparation, veuillez contacter votre revendeur local ou le magasin dans lequel vous avez acheté le produit.

Ne réparez pas et ne démontez pas le produit. Un incident sérieux pourrait se produire.

Veuillez noter que Nikon n'est pas responsable des dommages directs ou indirects en cas de tentative de réparation ou de démontage de la part de l'utilisateur.
