MODE D'EMPLOI MS 194 T STIHL
28 - 58 Notice d'emploi
58 - 84 Handleiding
24.3 STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEL
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

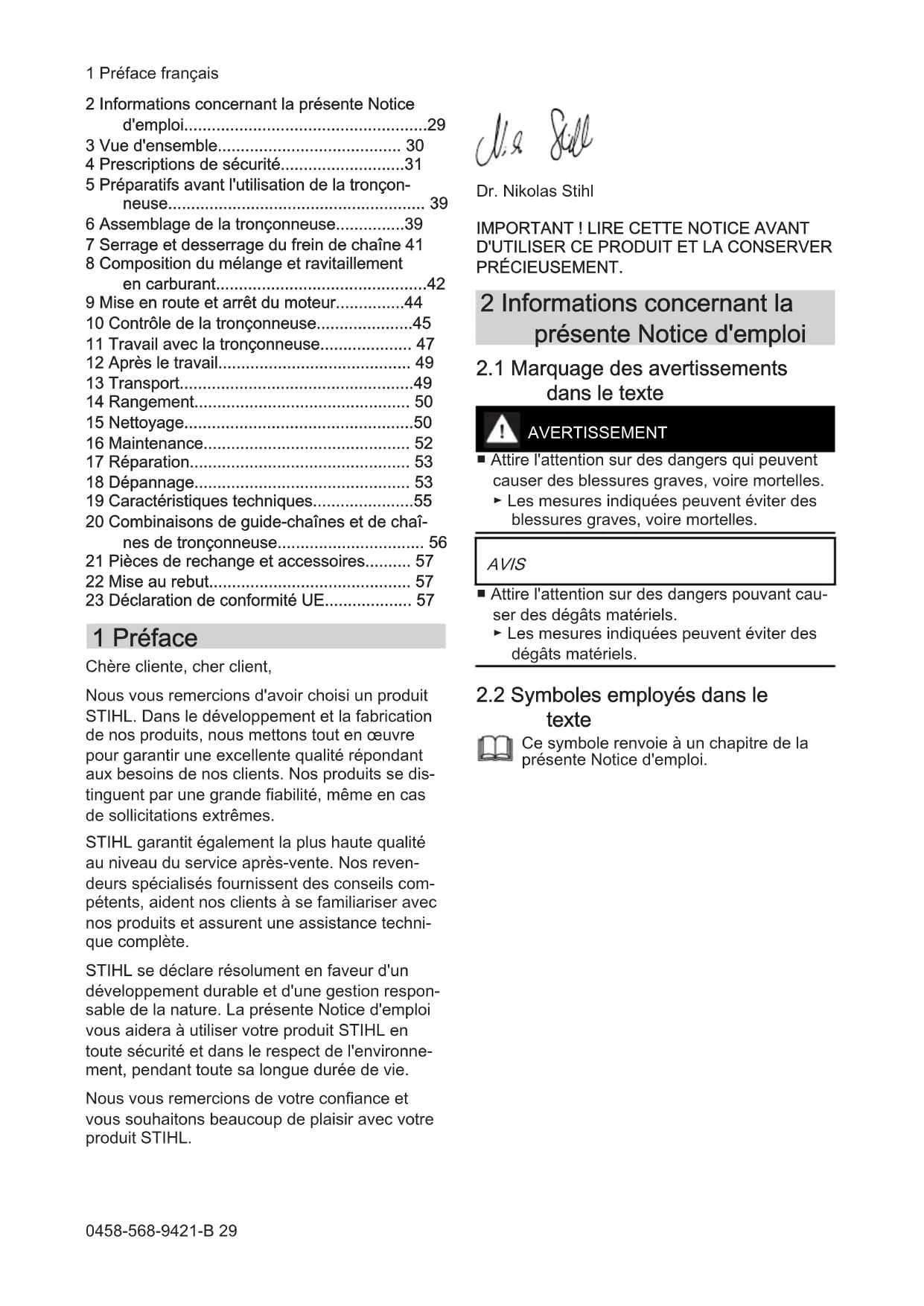

1 Préface français
2 Informations concernant la présente Notice d'emploi....29
3 Vue d'ensemble.... 30
4 Prescriptions de sécurité....31
5 Préparatifs avant l'utilisation de la tronçonneuse.... 39
6 Assemblage de la tronçonneuse....39
7 Serrage et desserrage du frein de chaîne 41
8 Composition du mélange et ravitaillement en carburant....42
9 Mise en route et arrêt du moteur......44
10 Contrôle de la tronçonneuse....45
11 Travail avec la tronçonneuse.... 47
12 Après le travail.... 49
13 Transport....49
14 Rangement....50
15 Nettoyage....50
16 Maintenance.... 52
17 Réparation.... 53
18 Dépannage.... 53
19 Caractéristiques techniques....55
20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse.... 56
21 Pièces de rechange et accessoires...... 57
22 Mise au rebut.... 57
23 Déclaration de conformité UE.... 57
1 Préface
Chère cliente, cher client,
Nous vous remercions d'avoir choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se distinguent par une grande fiabilité, même en cas de sollicitations extrêmes.
STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos reven- deurs spécialisés fournissent des conseils compétents, aident nos clients à se familiariser avec nos produits et assurent une assistance technique complète.
STIHL se déclare résolument en faveur d'un développement durable et d'une gestion responsable de la nature. La présente Notice d'emploi vous aidera à utiliser votre produit STIHL en toute sécurité et dans le respect de l'environnement, pendant toute sa longue durée de vie.
Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.
Dr. Nikolas Stihl
IMPORTANT ! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER PRÉCIEUSEMENT.
2 Informations concernant la présente Notice d'emploi
2.1 Marquage des avertissements dans le texte
AVERTISSEMENT
■ Attire l'attention sur des dangers qui peuvent causer des blessures graves, voire mortelles.
- Les mesures indiquées peuvent éviter des blessures graves, voire mortelles.
AVIS
■ Attire l'attention sur des dangers pouvant causer des dégâts matériels.
- Les mesures indiquées peuvent éviter des dégâts matériels.
2.2 Symboles employés dans le texte
Ce symbole renvoie à un chapitre de la présente Notice d'emploi.
3 Vue d'ensemble
3.1 Tronçonneuse


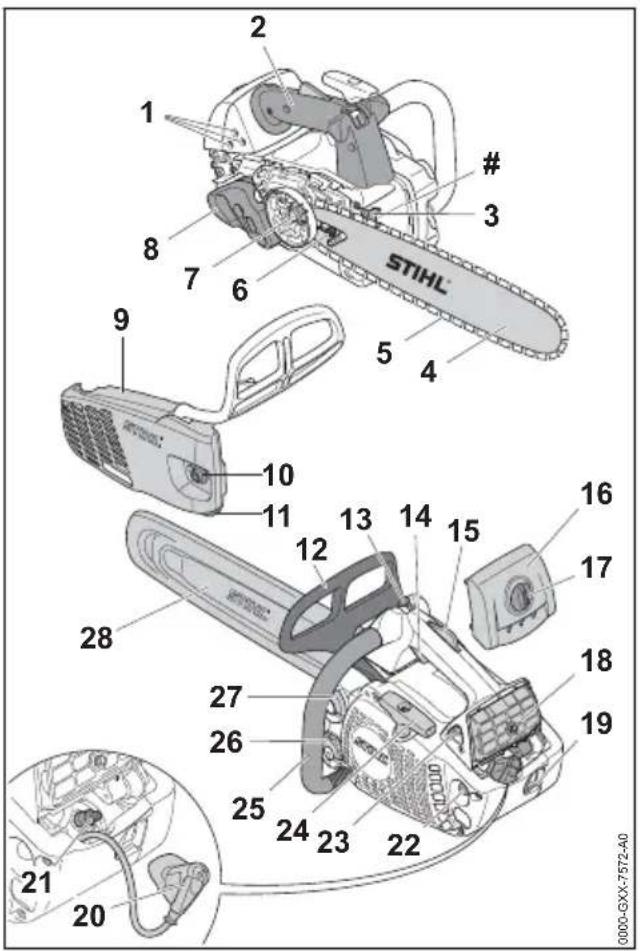

2 1 # 3 STIHL 8 7 6 5 4 9 10 11 13 14 15 16 17 18 28 27 26 25 24 23 22 19 21 20 0000-GXK-7572-401 Vis de réglage du carburateur
Les vis de réglage du carburateur permettent le réglage du carburateur.
2 Poignée de commande
La poignée de commande sert à commander, tenir, mener et porter la tronçonneuse.
3 Griffe
Pendant le travail, la griffe sert à caler la tron- çonneuse contre le bois.
4 Guide-chaîne
Le guide-chaîne guide la chaîne.
5 Chaîne
La chaîne coupe le bois.
6 Vis de tension
La vis de tension permet le réglage de la tension de la chaîne.
7 Pignon
Le pignon entraîne la chaîne.
8 Silencieux
Le silencieux réduit les émissions sonores de la tronçonneuse.
9 Couvercle de pignon
Le couvercle de pignon recouvre le pignon et fixe le guide-chaîne sur la tronçonneuse.
10 Écrou
L'écrou fixe le couvercle de pignon sur la tronçonneuse.
11 Arrêt de chaîne
L'arrêt de chaîne retient la chaîne si elle saute ou casse.
12 Protège-main avant
Le protège-main avant protège la main gauche contre le risque de contact avec la chaîne et sert à enclencher le frein de chaîne, et il déclenche automatiquement le frein de chaîne en cas de rebond.
13 Levier de commande universel
Le levier de commande universel permet les réglages nécessaires pour la mise en route du moteur, le fonctionnement normal et l'arrêt du moteur.
14 Gâchette d'accélérateur
La gâchette d'accélérateur permet d'accélérer le moteur.
15 Blocage de gâchette d'accélérateur
Le blocage de gâchette d'accélérateur permet de débloquer la gâchette d'accélérateur.
16 Capot
Le capot recouvre le moteur.
17 Verrou du capot
Le verrou du capot fixe le capot sur la tron- çonneuse.
18 Filtre à air
Le filtre à air filtre l'air aspiré par le moteur.
19 Anneau de suspension
L'anneau de suspension permet d'accrocher la tronçonneuse lorsqu'on travaille dans un arbre.
20 Contact de câble d'allumage sur la bougie
Le contact de câble d'allumage relie le câble d'allumage avec la bougie.
21 Bougie
La bougie allume le mélange carburé dans le moteur.
22 Pompe d'amorçage manuelle
La pompe d'amorçage manuelle facilite la mise en route du moteur.
23 Levier du volet de starter
Le levier du volet de starter sert à la mise en route du moteur.
4 Prescriptions de sécurité français
24 Poignée de lancement
La poignée de lancement sert au lancement du moteur.
25 Poignée tubulaire
La poignée tubulaire sert à tenir et mener la tronçonneuse.
26 Bouchon du réservoir à huile
Le bouchon du réservoir à huile ferme le réservoir à huile.
27 Bouchon du réservoir à carburant
Le bouchon du réservoir à carburant ferme le réservoir à carburant.
28 Protège-chaîne
Le protège-chaîne protège contre le risque de contact avec la chaîne.
# Numéro de machine
3.2 Symboles
Les symboles qui peuvent être appliqués sur la tronçonneuse ont les significations suivantes :
Ce symbole repère le réservoir à carburant.
Ce symbole repère le réservoir à huile de chaîne adhésive.
Dans le sens respectif, on engage ou desserre le frein de chaîne.
Ce symbole indique le sens de rotation de la chaîne.
Sens de rotation pour tendre la chaîne
Ce symbole repère la pompe d'amorçage manuelle.
C'est dans ce sens qu'il faut actionner le levier de commande universel pour arrêter le moteur.
C'est dans cette position qu'il faut placer le levier de commande universel pour arrêter le moteur.
Position du levier de commande universel pour le fonctionnement normal du moteur.
Position du levier de commande universel pour la mise en route du moteur.
Position du levier du volet de starter pour préparer la mise en route du moteur.
Position du levier du volet de starter pour la mise en route du moteur.
Niveau de puissance acoustique LWA garanti selon la directive 2000/14/CE, en dB(A), pour permettre la comparai- son des émissions sonores de diffé- rents produits.
4 Prescriptions de sécurité
4.1 Symboles d'avertissement
Les symboles d'avertissement appliqués sur la tronçonneuse ont les significations suivantes :
Respecter les consignes de sécurité et les mesures à prendre.
Il est nécessaire de lire, de bien comprendre et de conserver précieusement cette Notice d'emploi.
Porter des lunettes de protection, une protection auditive et un casque de protection.
Porter un pantalon long avec une protection anticoupure, ainsi que des protections anticoupure sur les deux bras.
Tenir fermement la tronçonneuse à deux mains.
Respecter les consignes de sécurité concernant le rebond et les mesures à prendre.
Il ne faut pas utiliser cette tronçonneuse sans avoir préalable-ment acquis la formation nécessaire pour travailler avec une tronçonneuse d'élagage.
4.2 Utilisation conforme à la destination prévue
La tronçonneuse d'élagage STIHL MS 194 T convient pour l'entretien des arbres et la coupe de branches dans la cime d'un arbre sur pied.
La tronçonneuse ne doit pas être utilisée pour des travaux à effectuer sur le sol.
▲ AVERTISSEMENT
■ Si la tronçonneuse n'est pas utilisée conformément à la destination prévue, cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.
▶ Utiliser la tronçonneuse comme décrit dans la présente Notice d'emploi.
4.3 Exigences posées à l'utilisateur
▲ AVERTISSEMENT
■ Les personnes qui n'ont pas reçu la formation requise pour le travail avec une tronçonneuse
d'élagage ne peuvent pas reconnaître ou évaluer les dangers de la tronçonneuse. L'utilisateur ou d'autres personnes risquent de subir des blessures graves, voire mortelles.
▶ Il est nécessaire de lire, de bien comprendre et de conserver précieusement cette Notice d'emploi.
Il ne faut pas utiliser cette tronçonneuse sans avoir préalablement acquis la formation nécessaire pour travailler avec une tronçonneuse d'élagage.
- Si l'on confie la tronçonneuse à une autre personne : il faut y joindre la Notice d'emploi.
-
S'assurer que l'utilisateur remplit les conditions suivantes :
-
L'utilisateur est reposé.
- L'utilisateur dispose de toute l'intégrité physique, sensorielle et mentale requise pour être capable de manipuler correctement la tronçonneuse et de travailler avec la tronçonneuse.
- L'utilisateur est capable de reconnaître et d'évaluer les dangers de la tronçonneuse.
- L'utilisateur est majeur ou bien l'utilisateur faisant un apprentissage professionnel travaille sous la surveillance d'un instructeur conformément aux dispositions nationales applicables.
- Avant de travailler pour la première fois avec la tronçonneuse, l'utilisateur a reçu les instructions nécessaires, du reven- deur spécialisé STIHL ou d'une autre personne compétente.
-
L'utilisateur ne se trouve pas sous l'influence de l'alcool, de drogues ou de médicaments.
-
Au moindre doute : consulter un revendeur spécialisé STIHL.
■ Le système d'allumage de la tronçonneuse engendre un champ électromagnétique. Le champ électromagnétique peut avoir une influence sur des stimulateurs cardiaques. L'utilisateur peut alors subir des blessures graves, voire mortelles. - Si l'utilisateur porte un stimulateur cardiaque : s'assurer que ce stimulateur cardiaque est insensible à l'influence du champ magnétique.
4.4 Vêtements et équipement
▲ AVERTISSEMENT
■ Au cours du travail, les cheveux longs risquent d'être happés par la tronçonneuse. L'utilisateur risque de subir des blessures graves.
Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus au-dessus des épaules.
■ Au cours du travail, des objets peuvent être soulevés du sol et projetés à haute vitesse. L'utilisateur risque d'être blessé.
▶ Porter des lunettes de protection couvrant étroitement les yeux. Les lunettes de protection appropriées disponibles dans le commerce sont certifiées conformément à la norme EN 166 ou aux dispositions nationales en vigueur et portent le marquage correspondant.
▶ STIHL recommande de porter une visière protégeant le visage.
- Porter un vêtement de coupe assez étroite et à manches longues.
■ Le travail avec cette machine est bruyant. Le bruit peut causer des lésions de l'ouïe.
▶ Porter une protection auditive.
■ Une chute d'objets peut causer des blessures à la tête.
▶ Si, au cours du travail, des objets risquent de tomber : porter un casque de protection.
■ Au cours du travail, la machine peut soulever de la poussière et produire un dégagement de vapeurs. La poussière et les vapeurs inhalées peuvent nuire aux voies respiratoires et déclencher des réactions allergiques.
- En cas de dégagement de poussière ou de vapeurs : porter un masque antipoussière.
■ Des vêtements mal appropriés risquent de se prendre dans le bois, les broussailles ou la tronçonneuse. S'il ne porte pas les vêtements appropriés, l'utilisateur risque de subir des blessures graves.
▶ Porter des vêtements ajustés.
▶ Ne pas porter d'écharpe, ni de bijoux.
■ Au cours du travail, l'utilisateur peut entrer en contact avec la chaîne en rotation. L'utilisateur risque de subir des blessures graves.
▶ Porter un pantalon long avec une protection anticoupure, ainsi que des protections anticoupure sur les deux bras.
4 Prescriptions de sécurité français
■ Au cours du travail, l'utilisateur peut se couper en touchant le bois. Au cours du nettoyage ou de la maintenance, l'utilisateur peut entrer en contact avec la chaîne. L'utilisateur risque d'être blessé.
- Porter des gants de travail en matière résistante.
■ S'il ne porte pas les chaussures appropriées, l'utilisateur risque de glisser. Si l'utilisateur entre en contact avec la chaîne en rotation, il risque de se couper. L'utilisateur risque d'être blessé.
- Porter des chaussures conçues pour le travail à la tronçonneuse, avec protection anti-coupure.
■ En travaillant dans un arbre, l'utilisateur risque de tomber. L'utilisateur risque de subir des blessures graves, voire mortelles.
- Il doit donc porter un équipement antichute adéquat.
4.5 Aire de travail et voisinage
▲ AVERTISSEMENT
■ Des passants, des enfants et des animaux ne peuvent pas reconnaître et évaluer les dangers de la scie à chaîne et des objets soulevés et projetés par la scie à chaîne. Des passants, des enfants ou des animaux risquent d'être grièvement blessés, et des dégâts matériels peuvent survenir.
▶ Veiller à ce que d'autres personnes, des enfants ou des animaux, ne s'approchent pas de la zone de travail.
▶ Ne pas laisser la scie à chaîne sans surveillance.
▶ Veiller à ce que des enfants ne puissent pas jouer avec la scie à chaîne.
■ Lorsque le moteur est en marche, des gaz d'échappement très chauds sortent du silencieux. Les gaz très chauds peuvent enflammer des matières facilement inflammables et causer des incendies.
▶ Veiller à ce que le flux de gaz d'échappement soit toujours suffisamment éloigné de toute matière aisément inflammable.
4.6 Bon état pour une utilisation en toute sécurité
4.6.1 Tronçonneuse
La tronçonneuse se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- La tronçonneuse ne présente aucun endommagement.
- La tronçonneuse ne présente aucune fuite de carburant.
- Le bouchon du réservoir à carburant et le bouchon du réservoir à huile sont fermés.
- La tronçonneuse est propre.
- L'arrêt de chaîne est monté et n'est pas endommagé.
- Le frein de chaîne fonctionne.
- Les éléments de commande fonctionnent et n'ont pas été modifiés.
– Le graissage de la chaîne fonctionne. - La profondeur des traces d'usure du pignon ne dépasse pas 0,5 mm.
- Une combinaison de guide-chaîne et de chaîne indiquée dans la présente Notice d'emploi est montée.
- Le guide-chaîne et la chaîne sont montés correctement.
– La chaîne est correctement tendue. - Les accessoires montés sont des accessoires d'origine STIHL destinés à cette tronçonneuse.
- Les accessoires sont montés correctement.
▲ AVERTISSEMENT
■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement, que des dispositifs de sécurité soient mis hors service et que du carburant s'échappe. Des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne travailler qu'avec une tronçonneuse qui ne présente aucun endommagement.
▶ Si la tronçonneuse perd du carburant : ne pas travailler avec la tronçonneuse, mais consulter un revendeur spécialisé STIHL.
▶ Fermer le bouchon du réservoir à carburant et le bouchon du réservoir à huile.
▶ Si la tronçonneuse est encrassée : nettoyer la tronçonneuse.
▶ Ne travailler qu'avec un arrêt de chaîne bien monté et sans aucun endommagement.
N'apporter aucune modification à la tronçonneuse. Exception : montage d'une combinaison de guide-chaîne et de chaîne indiquée dans la présente Notice d'emploi.
- Si les éléments de commande ne fonctionnent pas : ne pas travailler avec la tronçonneuse.
- Monter des accessoires d'origine STIHL destinés à cette tronçonneuse.
- Monter le guide-chaîne et la chaîne comme décrit dans la présente Notice d'emploi.
français 4 Prescriptions de sécurité
- Monter les accessoires comme indiqué dans la présente Notice d'emploi ou dans la Notice d'emploi de ces accessoires.
- N'introduire aucun objet dans les orifices de la tronçonneuse.
- Remplacer les étiquettes d'avertissement usées ou endommagées.
- En cas de doute : demander conseil à un revendeur spécialisé STIHL.
4.6.2 Guide-chaîne

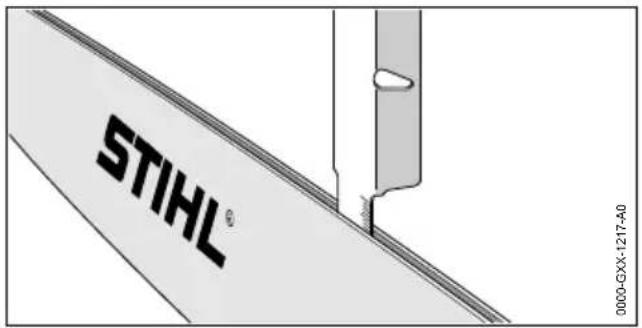

Le guide-chaîne se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- Le guide-chaîne ne présente aucun endommagement.
– Le guide-chaîne n'est pas déformé. - La profondeur de la rainure atteint ou dépasse la profondeur de rainure minimale, 19.3.
- Les joues de la rainure ne présentent pas de bavures.
- La rainure du guide-chaîne n'est ni resserrée, ni évasée.
▲ AVERTISSEMENT
■ Si le guide-chaîne n'est pas dans l'état impeccable requis pour la sécurité, il ne peut plus guider correctement la chaîne. La chaîne en rotation risque de sauter du guide-chaîne. Des personnes risquent alors de subir des blessures graves, voire mortelles.
▶ Ne travailler qu'avec un guide-chaîne qui ne présente aucun endommagement.
- Si la profondeur de la rainure est inférieure à la profondeur de rainure minimale : remplacer le guide-chaîne.
- Ébavurer le guide-chaîne une fois par semaine.
- Au moindre doute : consulter un revendeur spécialisé STIHL.
4.6.3 Chaîne
La chaîne se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- La chaîne ne présente aucun endommagement.
- La chaîne est correctement affûtée.

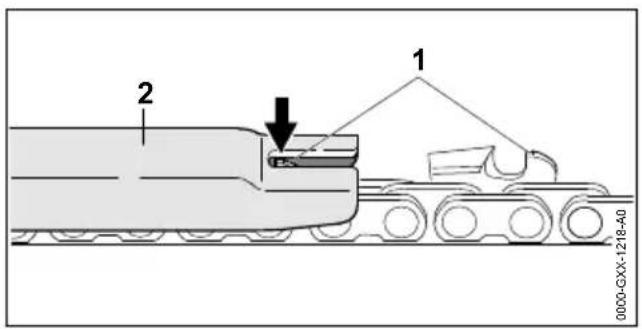

- Les repères d'usure des dents de coupe sont visibles
▲ AVERTISSEMENT
■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors
service. Des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne travailler qu'avec une chaîne qui ne présente aucun endommagement.
▶ Affûter correctement la chaîne.
- Au moindre doute : consulter un revendeur spécialisé STIHL.
4.7 Carburant et ravitaillement
▲ AVERTISSEMENT
■ Le carburant à utiliser pour cette tronçonneuse est un mélange composé d'essence et d'huile pour moteur deux-temps. L'essence et le mélange sont extrêmement inflammables. Si l'essence ou le mélange entre en contact avec une flamme ou avec des objets très chauds, cela peut causer un incendie ou une explosion. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Préserver l'essence et le mélange de la chaleur et du feu.
▶ Ne pas renverser de l'essence ou du mélange.
▶ Si l'on a renversé du carburant : essuyer le carburant avec un chiffon et ne pas essayer de mettre le moteur en route avant que toutes les pièces de la tronçonneuse soient sèches.
▶ Ne pas fumer.
▶ Ne pas faire le plein à proximité d'un feu. - Avant de refaire le plein, arrêter le moteur et le laisser refroidir.
Pour mettre le moteur en route, aller au moins à 3 mètres du lieu où l'on a fait le plein de carburant.
■ Les personnes qui inhalent les vapeurs de l'essence ou du mélange risquent de s'intoxiquer.
▶ Ne pas inhaler les vapeurs de l'essence ou du mélange.
▶ Faire le plein à un endroit bien aéré.
■ Au cours du travail ou dans un environnement très chaud, la tronçonneuse chauffe. Suivant le type de carburant, l'altitude, la température ambiante et la température de la tronçonneuse, le carburant se dilate et une surpression peut s'établir dans le réservoir à carburant. Lorsqu'on ouvre le bouchon du réservoir à carburant, du carburant peut gicler et s'enflammer. Cela peut causer des dégâts matériels et l'utilisateur risque d'être grièvement blessé.
4 Prescriptions de sécurité français
Il faut attendre que la tronçonneuse soit refroidie, avant d'ouvrir le bouchon du réservoir à carburant.
▶ Ne pas ouvrir le bouchon du réservoir à carburant d'un seul coup, mais l'ouvrir progressivement.
■ Des vêtements qui ont été en contact avec de l'essence ou du mélange peuvent s'enflammer plus facilement. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Si les vêtements ont été en contact avec de l'essence ou du mélange : changer de vêtements.
■ Le mélange, l'essence et l'huile pour moteurs deux-temps peuvent nuire à l'environnement.
▶ Ne pas renverser du mélange, de l'essence ou de l'huile pour moteurs deux-temps.
- Éliminer le mélange, l'essence ou l'huile pour moteurs deux-temps conformément aux prescriptions pour la protection de l'environnement.
■ Si du mélange, de l'essence ou de l'huile pour moteurs deux-temps entre en contact avec la peau ou avec les yeux, cela peut causer une irritation de la peau ou des yeux.
- Éviter tout contact avec du mélange, de l'essence ou de l'huile pour moteurs deuxtemps.
En cas de contact accidentel avec la peau : les surfaces de la peau touchées doivent être savonnées et lavées à grande eau.
En cas de contact accidentel avec les yeux : se rincer les yeux à grande eau pendant au moins 15 minutes et consulter un médecin.
- Le système d'allumage de la tronçonneuse produit des étincelles. Des étincelles peuvent jaillir à l'extérieur et, dans un environnement contenant des matières facilement inflammables ou explosives, elles risquent de causer des incendies ou des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.

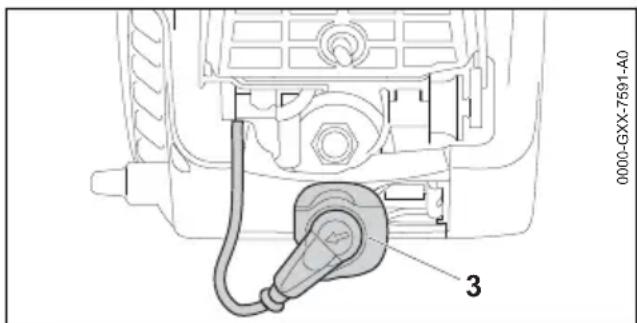

- Utiliser des bougies spécifiées dans la présente Notice d'emploi.
- Visser la bougie et la serrer fermement.
- Emboîter fermement le contact de câble d'allumage sur la bougie.
■ Si l'on a fait le plein de la tronçonneuse avec un mélange composé d'essence qui ne convient pas ou d'huile pour moteurs deux-temps qui ne convient pas, ou bien avec un mélange dont le rapport essence / huile pour moteurs
deux-temps n'est pas correct, cela risque d'en- dommager la tronçonneuse.
▶ Composer le mélange comme décrit dans la présente Notice d'emploi.
■ Si l'on a stocké le carburant pendant une assez longue période, il est possible que le mélange d'essence et d'huile pour moteurs deux-temps se soit décomposé. Si l'on fait le plein avec du mélange décomposé, cela risque d'endommager la tronçonneuse.
- Avant de faire le plein de la tronçonneuse : bien mélanger le carburant.
▶ Utiliser un mélange d'essence et d'huile pour moteurs deux-temps dont la durée de stockage ne dépasse pas 30 jours (durée de stockage maximale pour le carburant STIHL MotoMix : 2 ans).
4.8 Utilisation
4.8.1 Sciage
▲ AVERTISSEMENT
■ Si personne ne se trouve à portée de voix, en dehors de l'aire de travail, aucun secours n'est possible en cas d'urgence.
S'assurer que des personnes se trouvent à portée de voix, en dehors de l'aire de travail.
■ Si l'utilisateur ne met pas le moteur en route comme il faut, l'utilisateur risque de perdre le contrôle de la tronçonneuse. L'utilisateur risque alors de subir des blessures graves.
Pour mettre le moteur en route, procéder comme décrit dans la présente Notice d'emploi.
- Si la chaîne est en contact avec le sol ou un objet quelconque : ne pas lancer le moteur.
■ Dans certaines situations, l'utilisateur ne peut plus travailler avec la concentration nécessaire. L'utilisateur risque de perdre le contrôle de la tronçonneuse, de trébucher, de tomber et de subir des blessures graves.
- Travailler calmement et de façon réfléchie.
▶ Si les conditions d'éclairage et de visibilité sont mauvaises : ne pas travailler avec la tronçonneuse.
- La tronçonneuse ne doit être maniée que par une seule personne.
▶ Ne pas travailler à bras levés – c'est-à-dire à une hauteur supérieure aux épaules.
▶ Si l'on constate des signes de fatigue : faire une pause.
français 4 Prescriptions de sécurité
■ Lorsqu'on travaille dans un arbre, la tronçonneuse risque de tomber. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.
- Assurer la tronçonneuse à l'aide de l'anneau de suspension.
■ Lorsque le moteur est en marche, il dégage des gaz d'échappement. Les personnes qui inhalent les gaz d'échappement risquent de s'intoxiquer.
▶ Ne pas inhaler les gaz d'échappement.
- Travailler avec la tronçonneuse à un endroit bien aéré.
En cas de nausée, de maux de tête, de vertige ou de troubles de la vue ou de l'ouïe : arrêter le travail et consulter un médecin.
■ Lorsque l'utilisateur porte une protection auditive et que le moteur est en marche, l'utilisateur peut moins bien percevoir et évaluer les bruits ambiants.
- Travailler calmement et de façon réfléchie.
■ S'il travaille avec la tronçonneuse en laissant le levier de commande universel dans la position ), l'utilisateur ne peut pas contrôler le fonctionnement de la tronçonneuse. L'utilisateur risque alors de subir des blessures graves.
- S'assurer que, durant le travail, le levier combiné se trouve dans la position I
Pour mettre le moteur en route, procéder comme décrit dans la présente Notice d'emploi.
■ Si l'on accélère alors que le frein de chaîne est engagé, cela risque d'endommager le frein de chaîne.
- Il faut donc desserrer le frein de chaîne avant d'accélérer pour commencer le travail.
- La chaîne en rotation risque de couper l'utilisateur. L'utilisateur risque alors de subir des blessures graves.
▶ Ne pas toucher à la chaîne en rotation.
▶ Si la chaîne est bloquée par un objet quelconque : arrêter le moteur et engager le frein de chaîne. Enlever seulement ensuite l'objet coincé.
- La chaîne en rotation chauffe et se dilate. Si la chaîne n'est pas suffisamment graissée et retendue, la chaîne risque de sauter du guide-chaîne ou de casser. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.
▶ Utiliser de l'huile de chaîne adhésive.
Au cours du travail, contrôler régulièrement le niveau d'huile dans le réservoir à huile.
Avant que la réserve d'huile de chaîne adhésive soit épuisée : refaire le plein d'huile de chaîne adhésive.
Au cours du travail, contrôler régulièrement la tension de la chaîne. Si la tension de la chaîne est trop faible : retendre la chaîne.
■ Si, au cours du travail, l'on constate un changement d'état ou un comportement inhabituel de la tronçonneuse, il est possible que la tronçonneuse ne soit plus dans l'état requis pour une utilisation en toute sécurité. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.
- Arrêter le travail et consulter un revendeur spécialisé STIHL.
■ Au cours du travail, la tronçonneuse peut produire des vibrations.
▶ Porter des gants.
▶ Faire des pauses.
▶ Si l'on constate des symptômes qui pourraient signaler une perturbation de l'irrigation sanguine des mains : consulter un médecin.
■ Si la chaîne en rotation heurte un objet dur, cela peut produire des étincelles. À proximité de matières facilement inflammables, les étincelles peuvent causer des incendies. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Ne pas travailler à proximité de matières facilement inflammables.
■ Lorsqu'on relâche la gâchette d'accélérateur, la chaîne continue de tourner pendant quelques instants. Si la chaîne en rotation entre en contact avec une personne, elle peut causer de graves coupures. Des personnes risquent d'être grièvement blessées.
- Attendre que la chaîne ne tourne plus.
▲ AVERTISSEMENT


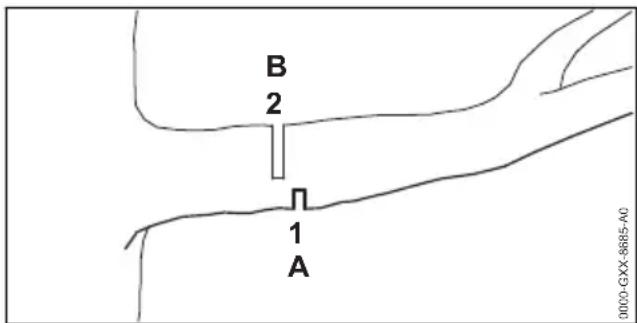

B 2 1 A 0000-GXX-8885-A0Si l'on coupe du bois sous contrainte, le guide-chaîne risque de se coincer. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves.
4 Prescriptions de sécurité français

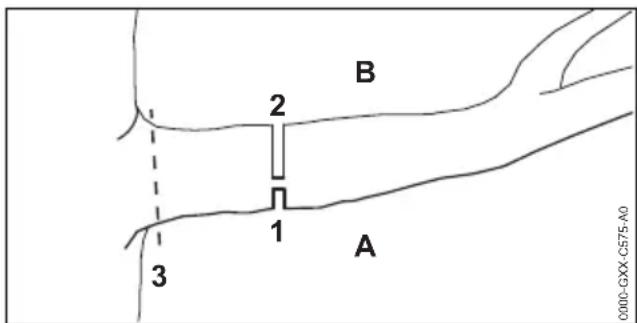

- Scier tout d'abord une entaille initiale (1) du côté de pression (A), puis exécuter la coupe de séparation (2) du côté de traction (B).
4.8.2 Abattage
▲ AVERTISSEMENT
■ Des personnes qui manquent d'expérience ne peuvent pas évaluer les dangers de l'abattage. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Au moindre doute : ne pas abattre l'arbre soi-même.
- À l'abattage, des branches ou des parties de l'arbre à couper peuvent tomber sur des personnes ou des objets. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Définir la direction de chute de telle sorte que la partie de l'arbre à couper tombe dans une zone dégagée.
▶ Veiller à ce que, tout autour de l'aire de travail, des passants, des enfants et des animaux restent à une distance de sécurité égale à 2,5 fois la longueur d'un arbre.
4.9 Forces de réaction
4.9.1 Rebond


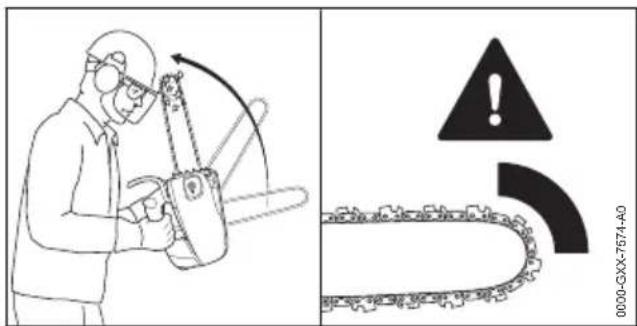

0000-GXX-7574-A0Un rebond peut se produire dans les cas suivants :
- Si, dans la zone du quart supérieur de la tête du guide-chaîne, la chaîne en rotation heurte un objet dur et est rapidement freinée.
- Si, dans la zone de la tête du guide-chaîne, la chaîne en rotation se trouve coincée.
Le frein de chaîne ne peut pas empêcher un rebond.
▲ AVERTISSEMENT


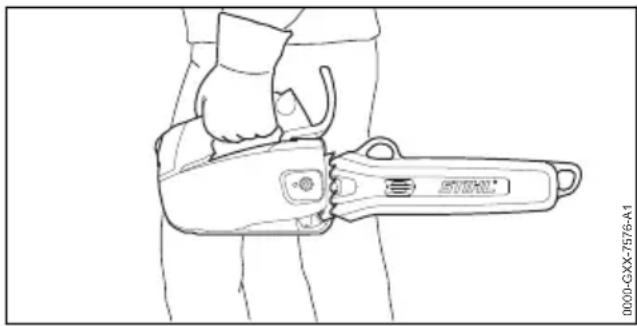

0000-GXX-7576-A0Si un rebond se produit, la tronçonneuse peut être projetée vers le haut et en direction de l'utilisateur. Dans une telle situation, et surtout en raison de la conception du système de poignées, avec le faible espacement des poignées, l'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles.
- Tenir fermement la tronçonneuse à deux mains.
- Tenir fermement la tronçonneuse à deux mains.
- Veiller à ce qu'aucune partie du corps de l'utilisateur ne se trouve dans le prolongement du plan de basculement de la tronçonneuse.
- Travailler comme décrit dans la présente Notice d'emploi.
▶ Ne pas travailler avec la zone du quart supérieur de la tête du guide-chaîne.
- Travailler avec une chaîne correctement affûtée et correctement tendue.
▶ Utiliser une chaîne à tendance au rebond réduite.
▶ Utiliser un guide-chaîne à tête de renvoi de faible diamètre.
▶ Scier en accélérant à fond.

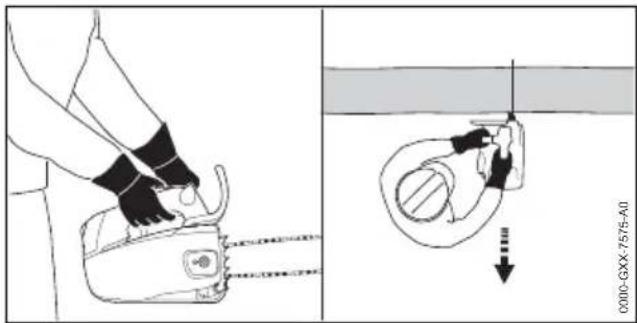

4.9.2 Traction
Lorsqu'on travaille avec le côté inférieur du guide-chaîne, la tronçonneuse est tirée dans le sens opposé à l'utilisateur.
▲ AVERTISSEMENT
■ Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la tronçonneuse peut être brusquement et très fortement tirée dans le sens opposé à utilisateur. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles.
- Tenir fermement la tronçonneuse à deux mains.
- Travailler comme décrit dans la présente Notice d'emploi.
▶ Mener le guide-chaîne dans la fente de coupe en le maintenant bien droit. - Appliquer correctement la griffe contre le bois.
▶ Scier en accélérant à fond.
4.9.3 Contrecoup


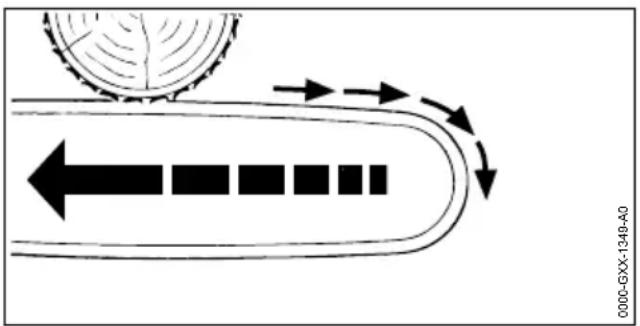

Lorsqu'on travaille avec le côté supérieur du guide-chaîne, la tronçonneuse est repoussée en direction de l'utilisateur.
▲ AVERTISSEMENT
Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la tronçonneuse peut être brusquement et très fortement repoussée en direction de l'utilisateur. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles.
- Tenir fermement la tronçonneuse à deux mains.
- Travailler comme décrit dans la présente Notice d'emploi.
- Mener le guide-chaîne dans la fente de coupe en le maintenant bien droit.
▶ Scier en accélérant à fond.
4.10 Transport
▲ AVERTISSEMENT
■ Au cours du transport, la tronçonneuse risque de se renverser ou de se déplacer. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.
- Arrêter le moteur.
▶ Engager le frein de chaîne.
Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
- Assurer la tronçonneuse avec des sangles ou un filet, de telle sorte qu'elle ne risque pas de se renverser ou de se déplacer.
■ Après le fonctionnement du moteur, le silencieux et le moteur peuvent être très chauds. L'utilisateur risque de se brûler.
- Porter la tronçonneuse de la main gauche, par la poignée de commande, de telle sorte que le guide-chaîne soit orienté vers l'arrière.

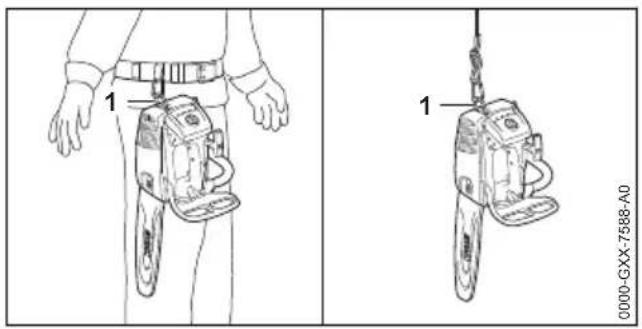

4.11 Rangement
▲ AVERTISSEMENT
■ Les enfants ne peuvent pas reconnaître et évaluer les dangers de la tronçonneuse. Les enfants risquent d'être grièvement blessés.
▶ Arrêter le moteur.
▶ Engager le frein de chaîne.
▶ Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
- Conserver la tronçonneuse hors de portée des enfants.
■ L'humidité risque d'entraîner une corrosion des contacts électriques de la tronçonneuse et des composants métalliques. La tronçonneuse pourrait être endommagée.
- Conserver la tronçonneuse au propre et au sec.
4.12 Nettoyage, entretien et réparation
▲ AVERTISSEMENT
■ Si l'on procède au nettoyage, à la maintenance ou à une réparation en laissant le moteur en marche, la chaîne peut être accidentellement mise en mouvement. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
▶ Arrêter le moteur.
5 Préparatifs avant l'utilisation de la tronçonneuse français
▶ Engager le frein de chaîne.
- Après le fonctionnement du moteur, le silencieux et le moteur peuvent être très chauds. Des personnes peuvent se brûler.
- Attendre que le silencieux et le moteur soient refroidis.
■ Un nettoyage avec des détergents agressifs, un jet d'eau ou des objets pointus peut endommager la tronçonneuse, le guide-chaîne et la chaîne. Si la tronçonneuse, le guide-chaîne ou la chaîne ne sont pas nettoyés comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent d'être grièvement blessées.
- Nettoyer la tronçonneuse, le guide-chaîne et la chaîne comme décrit dans la présente Notice d'emploi.
Si l'on ne procède pas à la maintenance ou à la réparation de la tronçonneuse comme décrit dans la présente Notice d'emploi, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
▶ Effectuer la maintenance ou la réparation de la tronçonneuse comme décrit dans la présente Notice d'emploi.
Si l'on ne procède pas à la maintenance ou à la réparation du guide-chaîne et de la chaîne comme décrit dans la présente Notice d'emploi, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent d'être grièvement blessées.
▶ Effectuer la maintenance ou la réparation du guide-chaîne et de la chaîne comme décrit dans la présente Notice d'emploi.
■ Au cours du nettoyage ou de la maintenance de la chaîne, l'utilisateur peut se couper sur les dents de coupe acérées. L'utilisateur risque d'être blessé.
- Porter des gants de travail en matière résistante.
5 Préparatifs avant l'utilisation de la tronçonneuse
5.1 Préparatifs avant l'utilisation de la tronçonneuse
Chaque fois, avant de commencer le travail, il faut effectuer les opérations suivantes :
▶ S'assurer que les composants suivants se trouvent dans l'état impeccable requis pour la sécurité :
- Tronçonneuse, 4.6.1.
– Guide-chaîne, 04.6.2. - Chaîne, 14.6.3.
▶ Nettoyer la tronçonneuse, 15.1.
Monter le guide-chaîne et la chaîne, 6.1.1.
▶ Tendre la chaîne, 6.2.
▶ Refaire le plein d'huile de chaîne adhésive, 6.3.
Contrôler le frein de chaîne, 10.4.
▶ Faire le plein de carburant, 18.2.
- Contrôler les éléments de commande, 10.5.
Contrôler le graissage de la chaîne, 10.6.
▶ Si ces opérations ne peuvent pas être exécutées : ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL.
6 Assemblage de la tronçon- neuse
6.1 Montage et démontage du guide-chaîne et de la chaîne
6.1.1 Montage du guide-chaîne et de la chaîne
Les combinaisons de guide-chaîne et de chaîne qui conviennent pour le pignon respectif et dont le montage est autorisé sont indiquées dans les caractéristiques techniques, 120.1.
- Arrêter le moteur et desserrer le frein de chaîne.


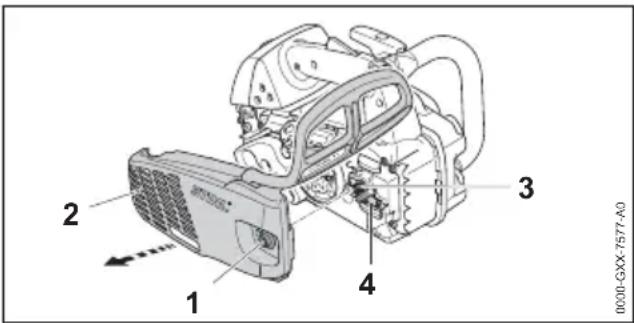

0000-GXX-7577-A0 1 2 3 4▶ Tourner l'écrou (1) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que l'on puisse enlever le couvercle de pignon (2).
▶ Enlever le couvercle de pignon (2).
▶ Tourner la vis de tension (3) dans le sens inverse des aiguilles d'une montre jusqu'à ce que le coulisseau de tension (4) bute contre le bord de la découpure du carter, à gauche.


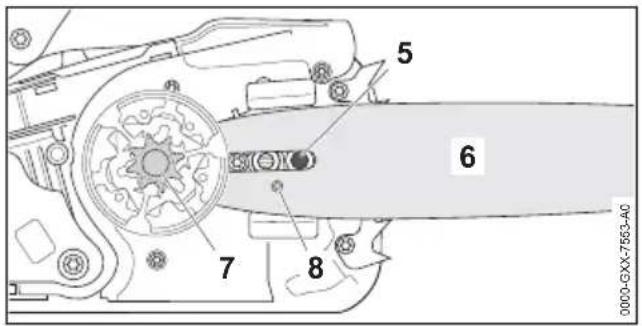

5 6 7 8 0000-GXX-7553-A0▶ Poser le guide-chaîne sur la tronçonneuse de telle sorte que les conditions suivantes soient remplies :
- La vis à embase (5) se trouve dans le trou oblong du guide-chaîne (6).
- Le tourillon du coulisseau de tension (4) se trouve dans le trou (8) du guide-chaîne (6).
L'orientation du guide-chaîne (6) ne joue aucun rôle. Le texte imprimé sur le guide-chaîne (6) peut aussi se trouver à l'envers.


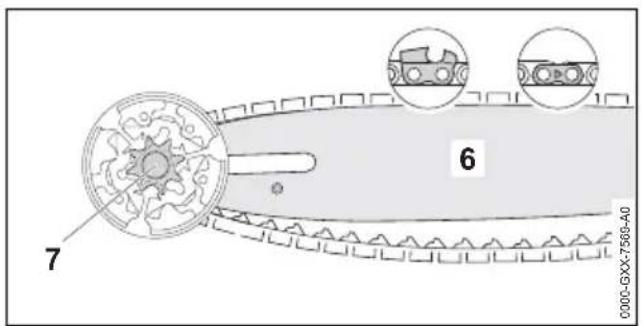

6 7 0000-GXX-7569-40Enrouler la chaîne autour du pignon (7), de telle sorte que les maillons d'entraînement de la chaîne s'engrènent sur les dents du pignon (7).
- Poser la chaîne dans la rainure du guide-chaîne (6) de telle sorte que, sur la face supérieure du guide-chaîne, les flèches estampées sur les maillons intermédiaires de la chaîne soient orientées dans le sens de rotation.


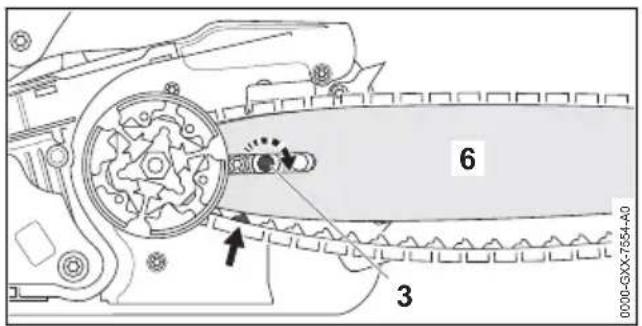

6 3 0000-GXX-7554-40▶ Tourner la vis de tension (3) dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne s'applique contre le guide-chaîne. Amener en même temps les maillons d'entraînement de la chaîne dans la rainure du guide-chaîne.
Le guide-chaîne (6) et la chaîne s'appliquent contre la tronçonneuse.
- Appliquer le couvercle de pignon (2) contre la tronçonneuse de telle sorte qu'il affleure avec la tronçonneuse.
▶ Engager l'écrou (1) et le serrer.
6.1.2 Démontage du guide-chaîne et de la chaîne
- Arrêter le moteur et desserrer le frein de chaîne.
▶ Tourner l'écrou dans le sens inverse des aiguilles d'une montre, jusqu'à ce que l'on puisse enlever le couvercle de pignon.
▶ Enlever le couvercle de pignon.
▶ Tourner la vis de tension à fond dans le sens inverse des aiguilles d'une montre. La chaîne est détendue.
▶ Enlever le guide-chaîne et la chaîne.
6.2 Tension de la chaîne
Au cours du travail, la chaîne se dilate ou se rétrécit. La tension de la chaîne varie. Au cours du travail, il faut régulièrement contrôler la tension de la chaîne et retendre la chaîne si nécessaire.
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Desserrer le frein de chaîne.

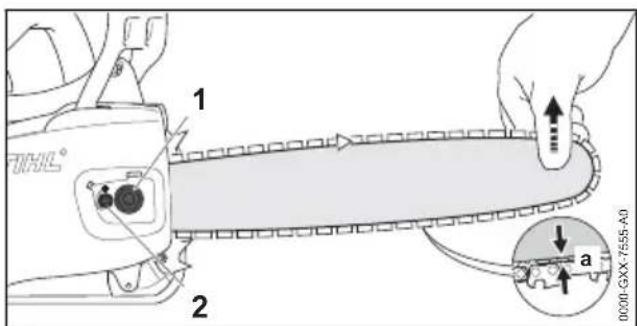

- Soulever le nez du guide-chaîne et tourner la vis de tension (2) dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre, jusqu'à ce que les conditions suivantes soient remplies :
- La distance a au centre du guide-chaîne est de 1 mm à 2 mm.
- En saisissant la chaîne entre deux doigts et en exerçant un faible effort, on peut encore la faire glisser sur le guide-chaîne.
▶ En maintenant le nez du guide-chaîne en position relevée, serrer fermement l'écrou (1).
▶ Si au centre du guide-chaîne la distance a ne se situe pas entre 1 mm et 2 mm : répéter le réglage de la tension de la chaîne.
7 Serrage et desserrage du frein de chaîne français
6.3 Ravitaillement en huile de chaîne adhésive
L'huile de chaîne adhésive lubrifie et refroidit la chaîne en rotation.
STIHL recommande d'utiliser une huile de chaîne adhésive STIHL ou une autre huile adhé- sive autorisée pour les chaînes de tronçonneu- ses.
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Poser la tronçonneuse sur une surface plane, de telle sorte que le bouchon du réservoir à huile soit orienté vers le haut. - Nettoyer la zone située autour du bouchon du réservoir à huile avec un chiffon humide.

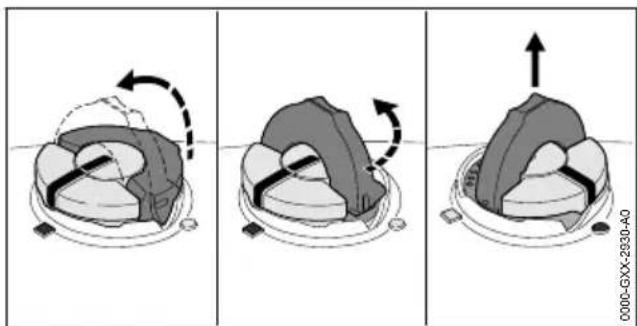

▶ Relever l'étrier du bouchon du réservoir à huile.
▶ Tourner le bouchon du réservoir à huile jusqu'en butée, dans le sens inverse des aiguilles d'une montre.
▶ Enlever le bouchon du réservoir à huile.
Introduire de l'huile de chaîne adhésive en veillant à ne pas renverser de l'huile de chaîne adhésive et à ne pas remplir le réservoir à huile jusqu'au bord.
▶ Si l'étrier du bouchon du réservoir à huile est rabattu : relever l'étrier.


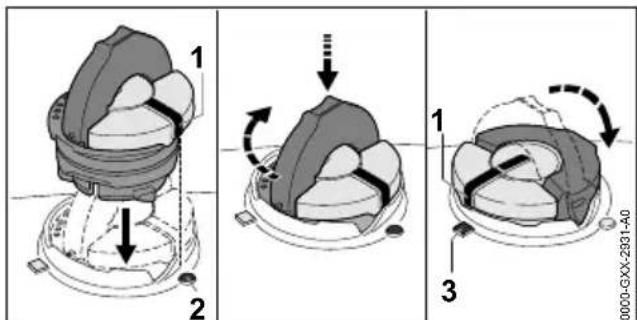

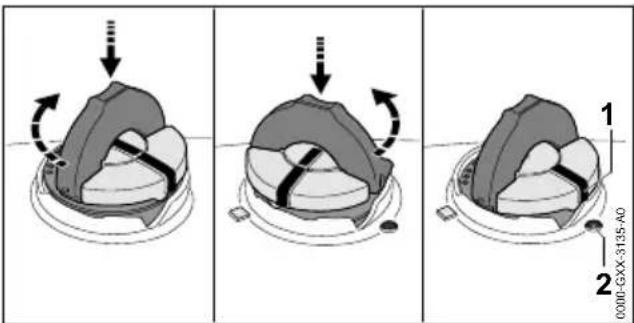

1 2 1 3 0000-GXX-2331-A0Présenter le bouchon du réservoir à huile de telle sorte que la marque (1) soit orientée vers la marque (2).
- Pousser le bouchon du réservoir à huile vers le bas et le tourner jusqu'en butée dans le sens des aiguilles d'une montre.
Le bouchon du réservoir à huile s'encliquette avec un déclic audible. La marque (1) est orientée vers la marque (3).
Contrôler s'il est possible d'enlever le bouchon du réservoir à huile en tirant vers le haut.
S'il n'est pas possible d'enlever le bouchon du réservoir à huile en tirant vers le haut : rabattre l'étrier du bouchon du réservoir à huile. Le réservoir à huile est fermé.
S'il est possible d'enlever le bouchon du réservoir à huile en tirant vers le haut, il faut effectuer les opérations suivantes :
Présenter le bouchon du réservoir à huile dans n'importe quelle position.
▶ Pousser le bouchon du réservoir à huile vers le bas et le tourner jusqu'en butée dans le sens des aiguilles d'une montre.
▶ Pousser le bouchon du réservoir à huile vers le bas et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce que la marque (1) soit orientée vers la marque (2).
- Essayer une nouvelle fois de fermer le réservoir à huile.
S'il n'est toujours pas possible de fermer le réservoir à huile : ne pas travailler avec la tronçonneuse, mais consulter un revendeur spécialisé STIHL.
La tronçonneuse n'est pas dans l'état requis
pour la sécurité.
7 Serrage et desserrage du frein de chaîne
7.1 Engagement du frein de chaîne
La tronçonneuse est équipée d'un frein de chaîne.
Le frein de chaîne est enclenché automatiquement en cas de rebond assez important, sous l'effet de l'inertie de la masse du protège-main, ou peut être enclenché par l'utilisateur.

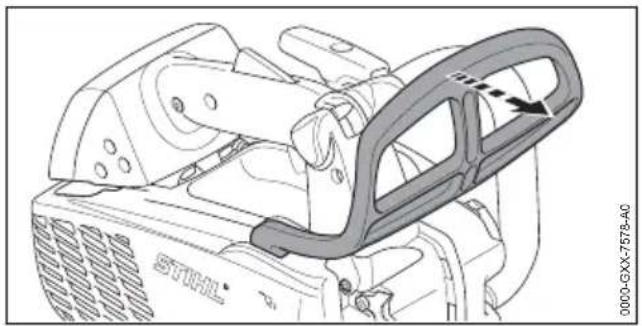

▶ Avec la main gauche, écarter le protège-main de la poignée tubulaire. Le protège-main s'encliquette avec un déclic audible. Le frein de chaîne est engagé.
7.2 Desserrage du frein de chaîne
- Avec la main gauche, tirer le protège-main en direction de l'utilisateur. Le protège-main s'encliquette avec un déclic audible. Le frein de chaîne est desserré.
8 Composition du mélange et ravitaillement en carburant
8.1 Composition du mélange
Le carburant nécessaire pour cette tronçonneuse est un mélange composé d'huile pour moteurs deux-temps et d'essence, selon le rapport 1:50.
STIHL recommande d'utiliser le carburant STIHL MotoMix, un mélange prêt à l'usage.
Si l'on compose soi-même le mélange de carburant, il est seulement permis d'utiliser de l'huile STIHL pour moteur deux-temps ou une autre huile moteur hautes performances des classes JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ou ISO-L-EGD.
STIHL prescrit l'utilisation de l'huile HP ultra ou d'une huile moteur hautes performances de même qualité afin de garantir le respect des normes antipollution sur toute la durée de vie de la machine.
▶ S'assurer que l'essence employée ait un indice d'octane d'au moins 90 RON et que la
teneur en alcool de l'essence ne dépasse pas 10 %.
-
S'assurer que l'huile pour moteurs deux-temps employée répond aux exigences.
▶ Calculer les quantités d'huile pour moteurs deux-temps et d'essence nécessaires pour composer la quantité de carburant souhaitée avec un taux de mélange de 1:50. Exemples de composition du mélange : -
20 ml d'huile pour moteurs deux-temps, 1 l d'essence
- 60 ml d'huile pour moteurs deux-temps, 3 l d'essence
- 100 ml d'huile pour moteurs deux-temps, 5 l d'essence
▶ Prendre un bidon propre homologué pour du carburant et y introduire d'abord l'huile pour moteurs deux-temps, puis l'essence.
▶ Bien mélanger le carburant.
8.2 Ravitaillement en carburant
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Laisser la tronçonneuse refroidir.
▶ Poser la tronçonneuse sur une surface plane, de telle sorte que le bouchon du réservoir à carburant soit orienté vers le haut. - Nettoyer la zone située autour du bouchon du réservoir à carburant avec un chiffon humide.
▶ Relever l'étrier du bouchon du réservoir à carburant.
Au cours du travail ou dans un environnement très chaud, la tronçonneuse chauffe. Suivant le type de carburant, l'altitude, la température ambiante et la température de la tronçonneuse, le carburant se dilate et une surpression peut s'établir dans le réservoir à carburant. Lorsqu'on ouvre le bouchon du réservoir à carburant, du carburant peut gicler et s'enflammer. Cela peut causer des dégâts matériels et l'utilisateur risque d'être grièvement blessé.
Il faut attendre que la tronçonneuse soit refroidie, avant d'ouvrir le bouchon du réservoir à carburant.

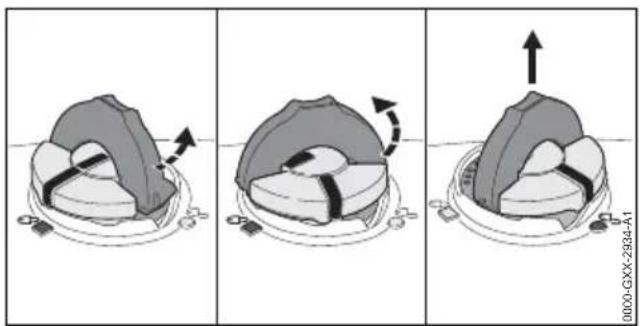

▶ Ne pas ouvrir le bouchon du réservoir à carburant d'un seul coup, mais l'ouvrir progressivement.
▶ Tourner le bouchon du réservoir d'env.
1/8 de tour dans le sens inverse des aiguilles d'une montre.
Si le réservoir à carburant est sous pression, la pression s'échappe avec un bruit audible.
Une fois que la pression est complètement tombée : tourner le bouchon du réservoir à carburant dans le sens inverse des aiguilles d'une montre jusqu'à ce que la marque du bouchon du réservoir à carburant coïncide avec la marque du réservoir à carburant.
▶ Enlever le bouchon du réservoir à carburant.
AVIS
- Sous l'effet de la lumière, des rayons de soleil et de températures extrêmes, le mélange peut se décomposer assez rapidement. Si l'on fait le plein avec du mélange décomposé, cela risque d'endommager la tronçonneuse.
- Bien mélanger le carburant.
- Ne pas faire le plein avec du carburant qui a été stocké pendant plus de 30 jours.
▶ Faire le plein en veillant à ne pas renverser du carburant et en laissant un espace d'au moins 15 mm entre le niveau du carburant et le bord du réservoir à carburant. - Si l'étrier du bouchon du réservoir à carburant est rabattu : relever l'étrier.
Présenter le bouchon du réservoir à carburant de telle sorte que la marque (1) soit orientée vers la marque (2).
- Pousser le bouchon du réservoir à carburant vers le bas et le tourner jusqu'en butée dans le sens des aiguilles d'une montre.
Le bouchon du réservoir à carburant s'encliquette avec un déclic audible. La marque (1) coïncide avec la marque (4) et est orientée vers la marque (3).
- Contrôler s'il est possible d'enlever le bouchon du réservoir à carburant en tirant vers le haut.
S'il n'est pas possible d'enlever le bouchon du réservoir à carburant en tirant vers le haut : rabattre l'étrier du bouchon du réservoir à carburant.
Le bouchon du réservoir à carburant est correctement fermé.
S'il est possible d'enlever le bouchon du réservoir à carburant en tirant vers le haut, il faut effectuer les opérations suivantes :
Présenter le bouchon du réservoir à carburant dans n'importe quelle position.
- Pousser le bouchon du réservoir à carburant vers le bas et le tourner jusqu'en butée dans le sens des aiguilles d'une montre.
- Pousser le bouchon du réservoir à carburant vers le bas et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce que la marque (1) soit orientée vers la marque (2).
- Essayer une nouvelle fois de fermer le réservoir à carburant.
français 9 Mise en route et arrêt du moteur
S'il n'est toujours pas possible de fermer le réservoir à carburant : ne pas travailler avec la tronçonneuse, mais consulter un revendeur spécialisé STIHL. La tronçonneuse n'est pas dans l'état requis pour la sécurité.
9 Mise en route et arrêt du moteur
9.1 Choix de la procédure adé- quate pour la mise en route du moteur
Quand faut-il effectuer les préparatifs pour la mise en route du moteur ?
Si l'une des conditions suivantes est remplie, des préparatifs sont nécessaires avant la mise en route du moteur :
- Le moteur se trouve à la température ambiante.
- Le moteur a calé à la première accélération après la mise en route.
- Le moteur s'est arrêté parce que le réservoir à carburant était vide.
▶ Effectuer les préparatifs pour la mise en route du moteur, 9.2, puis lancer le moteur, 9.3.
Quand peut-on lancer directement le moteur ?
On peut lancer directement le moteur si ce dernier a déjà tourné pendant au moins 1 minute et n'a été arrêté que durant une courte pause de travail.
▶ Mettre le moteur en marche, 9.3.
9.2 Préparatifs pour la mise en route du moteur
- Sélectionner la procédure adéquate pour la mise en route du moteur.


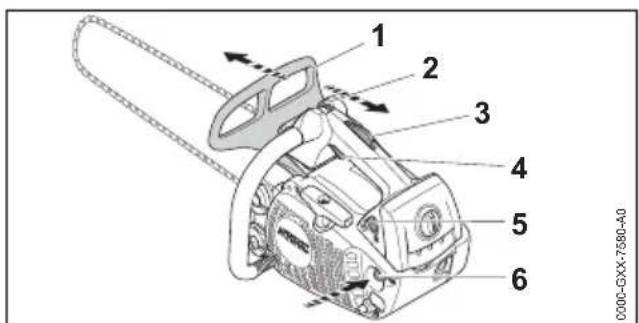

1 2 3 4 5 6 0000-GXX-7580-A0▶ Engager le frein de chaîne (1).
▶ Enlever le protège-chaîne.
▶ Actionner au moins 10 fois le soufflet de la pompe d'amorçage manuelle (6).
- Enfoncer le blocage de gâchette d'accélérateur (3) et le maintenir enfoncé.
▶ Enfoncer la gâchette d'accélérateur (4) et la maintenir enfoncée. - Placer le levier de commande universel (2) dans la position ).
▶ Relâcher la gâchette d'accélérateur (4) et le blocage de gâchette d'accélérateur (5). - Placer le levier du volet de starter (5) dans la position
- Placer la tronçonneuse sur une surface plane.
- Tenir la poignée de commande de la main droite, en entourant la poignée de commande avec le pouce.

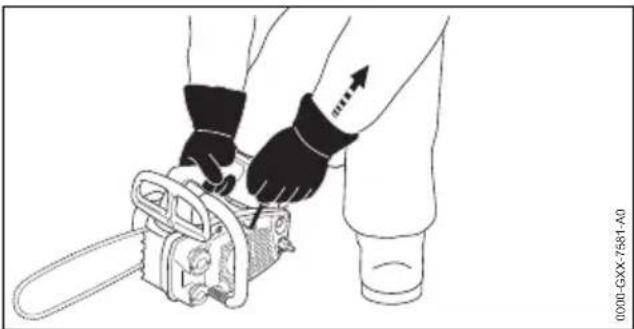

▶ Avec la main droite, presser la tronçonneuse sur le sol. - Immobiliser la tronçonneuse en appliquant le genou droit sur le capot.
▶ De la main gauche, tirer lentement la poignée du lanceur jusqu'au premier point dur perceptible. - Tirer rapidement sur la poignée de lancement et la guider à la main au retour. Répéter cette procédure autant de fois que nécessaire, jusqu'à ce que le moteur donne un premier coup d'allumage et s'arrête.
- Placer le levier du volet de starter (5) dans la position .
9.3 Mise en route du moteur
- Sélectionner la procédure adéquate pour la mise en route du moteur.


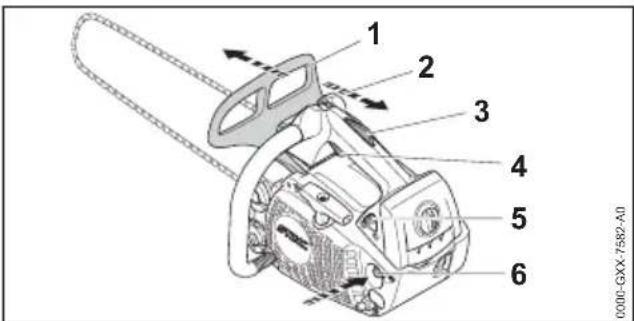

1 2 3 4 5 6 0000-GXX-7582-A0▶ Engager le frein de chaîne (1).
▶ Enlever le protège-chaîne.
10 Contrôle de la tronçonneuse français
- Placer le levier du volet de starter (5) dans la position ≡
- Enfoncer le blocage de gâchette d'accélérateur (3) et le maintenir enfoncé.
- Enfoncer la gâchette d'accélérateur (4) et la maintenir enfoncée.
- Placer le levier de commande universel (2) dans la position ).
- Placer la tronçonneuse sur une surface plane.
- Tenir fermement la machine avec la main droite, par la poignée de commande, en entourant la poignée de commande avec le pouce.
- Avec la main droite, presser la tronçonneuse sur le sol.
- Immobiliser la tronçonneuse en appliquant le genou droit sur le capot.
▶ De la main gauche, tirer lentement la poignée du lanceur jusqu'au premier point dur perceptible. - Tirer rapidement sur la poignée de lancement et la guider à la main au retour. Répéter cette procédure autant de fois que nécessaire, jusqu'à ce que le moteur tourne.
- Enfoncer le blocage de gâchette d'accélérateur (3) et le maintenir enfoncé.
- Enfoncer brièvement la gâchette d'accélérateur (4). Le levier de commande universel (2) saute dans la position I Le moteur tourne au ralenti.
AVIS
■ Si l'on accélère alors que le frein de chaîne est engagé, cela risque d'endommager le frein de chaîne.
Il faut donc desserrer le frein de chaîne avant d'accélérer pour commencer le travail.
▶ Desserrer le frein de chaîne.
La tronçonneuse est prête à l'utilisation.
▶ Si la chaîne est entraînée au ralenti : éliminer les dérangements.
Le ralenti n'est pas correctement réglé.
▶ Si le moteur ne démarre pas : effectuer les préparatifs nécessaires avant la mise en route du moteur et essayer à nouveau de mettre le moteur en marche.
9.4 Arrêt du moteur


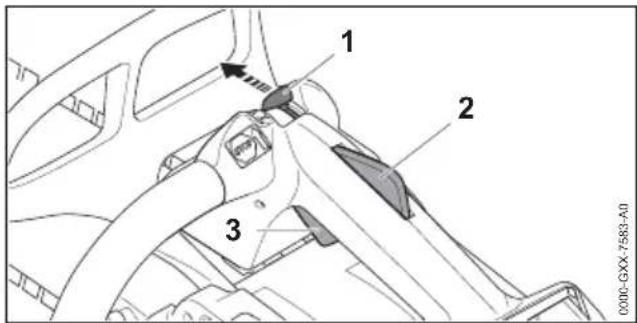

1 2 3 0000-GXX-7583-A0▶ Relâcher la gâchette d'accélérateur (3) et le blocage de gâchette d'accélérateur (2). La chaîne ne tourne plus.
- Placer le levier de commande universel (1) dans la position ⬆
Le moteur s'arrête et le levier de commande universel (1) revient dans la position I.
10 Contrôle de la tronçon- neuse
10.1 Contrôle du pignon
- Arrêter le moteur.
▶ Desserrer le frein de chaîne.
▶ Démonter le couvercle de pignon.
▶ Démonter le guide-chaîne et la chaîne.

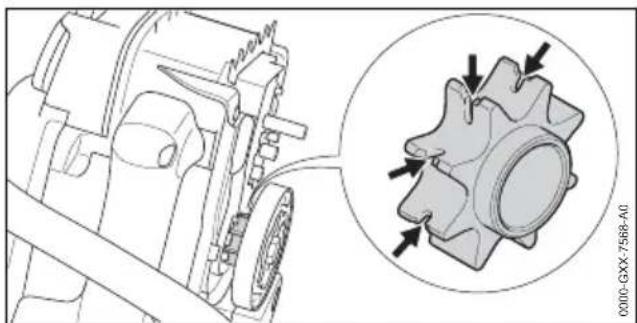

▶ Si des traces d'usure sont visibles : ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL. Le pignon doit être remplacé.
10.2 Contrôle du guide-chaîne
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Démonter la chaîne et le guide-chaîne.


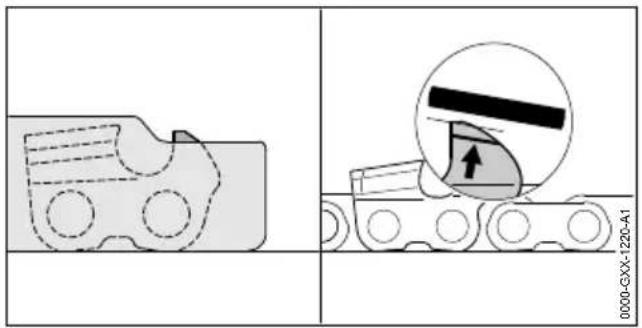

- Remplacer le guide-chaîne si l'une des conditions suivantes est remplie :
- Le guide-chaîne est endommagé.
- La profondeur de rainure mesurée est inférieure à la profondeur de rainure minimale du guide-chaîne, 19.3.
- La rainure du guide-chaîne est resserrée ou évasée.
- Au moindre doute : consulter un revendeur spécialisé STIHL.
10.3 Contrôle de la chaîne
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Si un limiteur de profondeur (1) dépasse du gabarit d'affûtage (2) : rectifier le limiteur de profondeur (1) à la lime, 16.3.


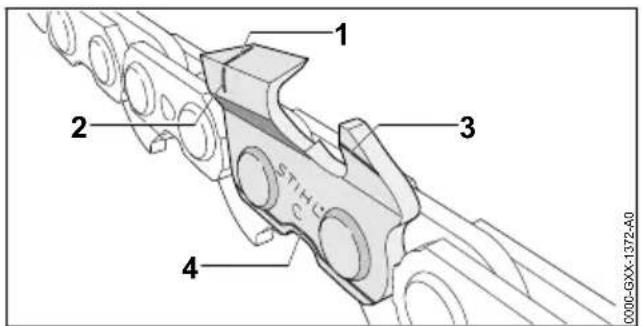

1 2 3 4 STIHL 0000-GXX-1372-A0- Contrôler si les repères d'usure (1 à 4) sont visibles sur les dents de coupe.
▶ Si l'un des repères d'usure n'est pas visible sur une dent de coupe : ne pas utiliser la chaîne, mais consulter un revendeur spécialisé STIHL.
- À l'aide d'un gabarit d'affûtage STIHL, vérifier l'angle d'affûtage de 30° des dents de coupe. Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne.
▶ Si l'angle d'affûtage de 30° n'a pas été respecté : affûter la chaîne.
- Au moindre doute : consulter un revendeur spécialisé STIHL.
10.4 Contrôle du frein de chaîne
- Arrêter le moteur et enclencher le frein de chaîne.
AVERTISSEMENT
■ Les dents de coupe de la chaîne sont acérées. L'utilisateur risque de se couper.
- Porter des gants de travail en matière résistante.
- Essayer de faire glisser la chaîne sur le guide-chaîne en la tirant à la main.
S'il n'est pas possible de faire glisser la chaîne sur le guide-chaîne en la tirant à la main, cela prouve que le frein de chaîne fonctionne.
S'il est possible de faire glisser la chaîne sur le guide-chaîne en la tirant à la main : ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL.
Le frein de chaîne est défectueux.
10.5 Contrôle des éléments de commande
Blocage de gâchette d'accélérateur et gâchette d'accélérateur
- Arrêter le moteur et enclencher le frein de chaîne.
- Essayer d'enfoncer la gâchette d'accélérateur sans enfoncer le blocage de gâchette d'accélérateur.
S'il est possible d'enfoncer la gâchette d'accélérateur : ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL. Le blocage de gâchette d'accélérateur est défectueux. - Enfoncer le blocage de gâchette d'accélérateur et le maintenir enfoncé.
- Enfoncer la gâchette d'accélérateur et la relâcher.
11 Travail avec la tronçonneuse français
▶ Si la gâchette d'accélérateur fonctionne difficilement ou ne revient pas dans sa position initiale, sous l'effet de son ressort : ne pas utiliser la tronçonneuse, mais consulter un reven- deur spécialisé STIHL.
La gâchette d'accélérateur est défectueuse.
Arrêt du moteur
▶ Mettre le moteur en marche.
- Placer le levier de commande universel (1) dans la position Ⓗ.
Le moteur s'arrête et le levier de commande universel revient dans la position I
▶ Si le moteur ne s'arrête pas :
- Placer le levier du volet de starter dans la position ⚠.
Le moteur s'arrête.
▶ Ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL. Le levier de commande universel est défectueux.
10.6 Contrôle du graissage de la chaîne
- Mettre le moteur en marche et desserrer le frein de chaîne.
- Diriger le guide-chaîne vers une surface claire.
▶ Accélérer.
De l'huile de chaîne adhésive est projetée et ses traces sont bien visibles sur la surface claire. Le graissage de la chaîne fonctionne.
11 Travail avec la tronçon- neuse
11.1 Adaptation du réglage du carburateur pour le travail à haute altitude
Si l'on travaille à haute altitude, avec le réglage standard, la scie à chaîne ne peut plus fournir la puissance optimale. Il est toutefois possible d'adapter le réglage du carburateur de telle sorte que la scie à chaîne fournisse à nouveau la puissance optimale.
- Mettre le moteur en marche et desserrer le frein de chaîne.
- Faire chauffer le moteur pendant env. 1 minute en donnant quelques coups d'accélérateur.


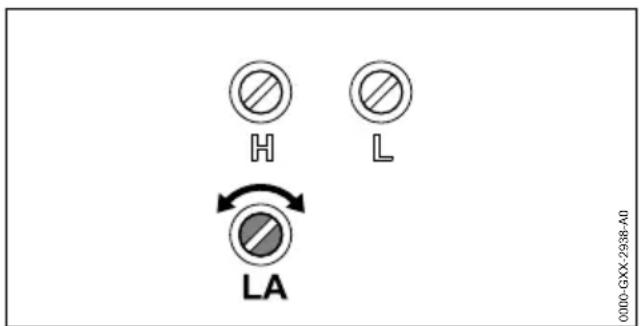

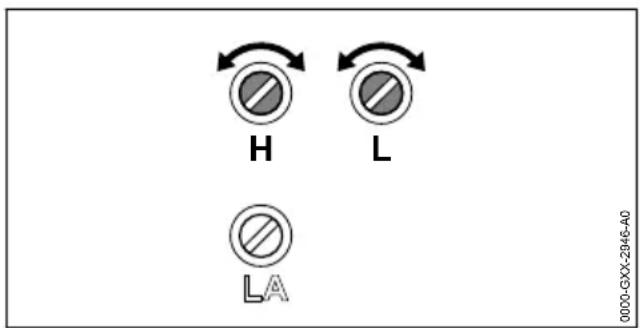

H L LAAVIS
■ Lorsqu'on travaille à nouveau à basse altitude, le moteur risque de trop chauffer.
▶ Procéder au réglage standard.
▶ Tourner la vis de réglage de richesse à plein régime H dans le sens des aiguilles d'une montre, jusqu'à ce que la scie à chaîne fournisse à nouveau la puissance optimale, pour le travail.
11.2 Adaptation du réglage du carburateur pour travailler à des températures inférieures à -10 °C
Lorsqu'on travaille avec la tronçonneuse à des températures inférieures à -10 °C, le moteur ne peut plus accélérer correctement. Il est toutefois possible d'adapter le réglage du carburateur de telle sorte que le moteur accélère à nouveau correctement.
- Mettre le moteur en marche et desserrer le frein de chaîne.
- Faire chauffer le moteur pendant env. 1 minute en donnant quelques coups d'accélérateur.
0000-GXX-3131-A0
AVIS
■ Lorsqu'on travaille à nouveau avec la tronçonneuse à des températures supérieures à -10 °C, on peut constater au tronçonnage une baisse considérable de la puissance du moteur.
▶ Procéder au réglage standard.
▶ Tourner la vis de réglage de richesse au ralenti L de 1/4 de tour dans le sens inverse des aiguilles d'une montre.
- Si la chaîne est continuellement entraînée ou si le moteur cale : régler le ralenti.
11.3 Prise en mains et utilisation de la tronçonneuse

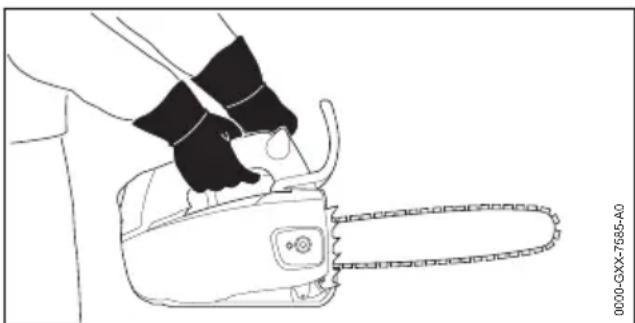

- Tenir et mener la tronçonneuse de la main gauche, par la poignée tubulaire, et de la main droite, par la poignée de commande, en entourant la poignée tubulaire avec le pouce de la main gauche et en entourant la poignée de commande avec le pouce de la main droite.
AVERTISSEMENT
En maniant la tronçonneuse d'une seule main, l'utilisateur s'expose à un plus grand risque de rebond. Si un rebond se produit, la tronçonneuse peut être projetée vers le haut et en direction de l'utilisateur. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles.
▶ Ne pas travailler avec la zone du quart supérieur de la tête du guide-chaîne.
- Avec l'autre main, il ne faut pas se tenir à la branche à couper.
▶ Ne pas essayer de retenir les branches qui tombent.
Il est permis de manier la tronçonneuse d'une seule main si les conditions suivantes sont remplies :
- Il est vraiment impossible de manier la tronçonneuse à deux mains.
- L'utilisateur assure sa position stable en se tenant avec l'autre main.
- Même d'une seule main, la tronçonneuse peut être tenue fermement.
- Aucune partie du corps de l'utilisateur ne se trouve dans le prolongement du plan de basculement de la tronçonneuse.
11.4 Sciage
AVERTISSEMENT
■ Si un rebond se produit, la tronçonneuse peut être projetée vers le haut et en direction de l'utilisateur. L'utilisateur peut alors subir des blessures graves, voire mortelles.
▶ Scier en accélérant à fond.
▶ Ne pas scier avec la zone du quart supérieur de la tête du guide-chaîne.
En accélérant à fond, mener le guide-chaîne dans la coupe de telle sorte que le guide-chaîne ne se gauchisse pas.
- Appliquer la griffe et l'utiliser comme pivot.
- Introduire intégralement le guide-chaîne dans la coupe et le mener de telle sorte que l'on puisse successivement modifier la position de la griffe et la plaquer à nouveau contre le tronc.
- À la fin de la coupe, l'utilisateur doit reprendre tout le poids de la tronçonneuse.
11.5 Élagage
- Accélérer à fond et, en décrivant un mouvement de levier, pousser le guide-chaîne contre la branche.
- Scier tout d'abord une entaille initiale (1) du côté de pression (A), puis exécuter la coupe de séparation (2), par le haut, directement au-dessus de la première coupe, du côté de traction (B).
- Exécuter la dernière coupe (3) près du tronc, sans endommager l'écorce.
11.6 Abattage
11.6.1 Principes de la technique d'abattage


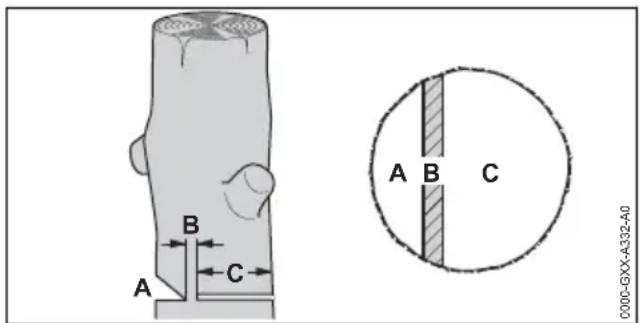

A B C A B C 0000-GXX-A332-40A Entaille d'abattage
L'entaille d'abattage détermine la direction de chute.
B Charnière
La partie non coupée fait office de charnière et guide la partie de l'arbre à couper au cours de sa chute. La largeur de la charnière est égale à 1/10 du diamètre du tronc.
C Coupe d'abattage
La coupe d'abattage coupe le tronc.
11.6.2 Exécution de l'entaille d'abattage
L'entaille d'abattage détermine la direction de chute de la partie de l'arbre à couper. Il faut impérativement respecter les prescriptions nationales spécifiques concernant l'exécution de l'entaille d'abattage.


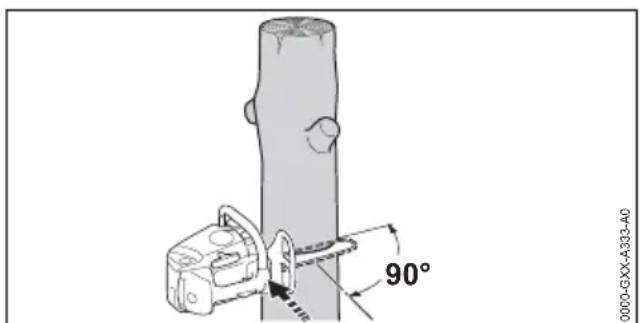

90° 0000-GXK-A333-A0- Positionner la tronçonneuse de telle sorte que l'entaille d'abattage se trouve à angle droit par rapport à la direction de chute.
- Exécuter la coupe à l'horizontale (plancher ou sole).
Exécuter la coupe inclinée (plafond ou pan oblique) sous un angle d'env. 45° par rapport à la coupe horizontale (plancher ou sole).
11.6.3 Exécution de la coupe d'abattage

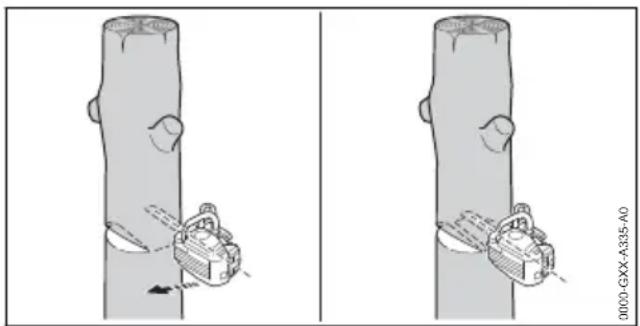

- Exécuter la coupe d'abattage horizontale de telle sorte qu'il reste une charnière.
▶ Lancer un avertissement. - Faire basculer la partie de l'arbre à couper sur cette charnière, vers le bas.
La partie de l'arbre à couper tombe.
12 Après le travail
12.1 Après le travail
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Laisser la tronçonneuse refroidir.
▶ Si la tronçonneuse est mouillée : laisser sécher la tronçonneuse.
▶ Nettoyer la tronçonneuse.
▶ Nettoyer le filtre à air.
▶ Nettoyer le guide-chaîne et la chaîne.
▶ Dévisser l'écrou du couvercle de pignon.
▶ Tourner la vis de tension de 2 tours dans le sens inverse des aiguilles d'une montre. La chaîne est détendue. - Serrer l'écrou du couvercle de pignon.
▶ Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
13 Transport
13.1 Transport de la tronçonneuse
- Arrêter le moteur et enclencher le frein de chaîne.
- Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
▶ Porter la tronçonneuse de la main droite, par la poignée de commande, de telle sorte que le guide-chaîne soit orienté vers l'arrière.
français 14 Rangement
▶ Si l'on doit transporter la tronçonneuse dans un véhicule : sécuriser la tronçonneuse de telle sorte qu'elle ne risque pas de se renverser ou de se déplacer.
14 Rangement
14.1 Rangement de la tronçonneuse
- Arrêter le moteur et enclencher le frein de chaîne.
-
Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide chaîne.
▶ Ranger la tronçonneuse de telle sorte que les conditions suivantes soient remplies : -
La tronçonneuse se trouve hors de portée des enfants.
- La tronçonneuse est propre et sèche.
15 Nettoyage
15.1 Nettoyage de la tronçonneuse
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Laisser la tronçonneuse refroidir. - Nettoyer la tronçonneuse avec un chiffon humide ou un produit STIHL dissolvant la résine.
- Nettoyer les fentes de ventilation à l'aide d'un pinceau.


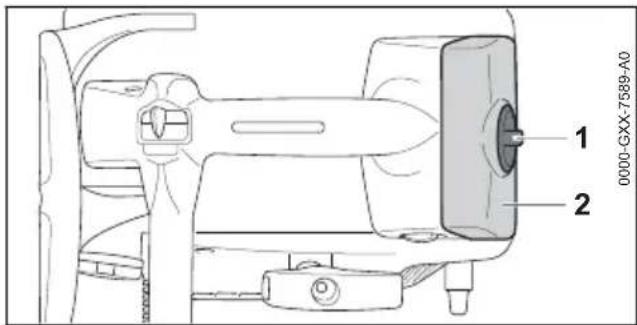

0000-GXX-7589-A0 1 2▶ Tourner le verrou du capot (1) de 1/2 de tour dans le sens inverse des aiguilles d'une montre.
▶ Enlever le capot (2).
▶ Démonter le couvercle de pignon.
Nettoyer la face intérieure du capot à l'aide d'un pinceau, d'un chiffon humide ou du produit STIHL dissolvant la résine.
- Nettoyer la zone située autour du pignon avec un chiffon humide ou avec un produit STIHL dissolvant la résine.
▶ Monter le capot (2).
▶ Tourner le verrou du capot (1) dans le sens des aiguilles d'une montre, jusqu'à ce qu'un déclic soit audible.
Le verrou du capot (1) est verrouillé.
▶ Monter le couvercle de pignon.
15.2 Nettoyage du guide-chaîne et de la chaîne
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Démonter le guide-chaîne et la chaîne.


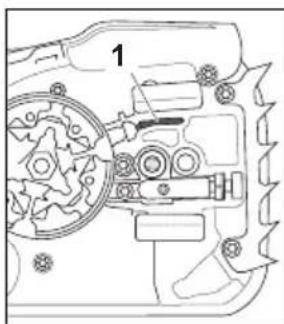

3 2 3 0000-GXX-7565-A0▶ Nettoyer l'orifice d'entrée d'huile (1), le canal de sortie d'huile (2) et la rainure (3) en utilisant un pinceau, une brosse douce ou un produit STIHL dissolvant la résine.
- Nettoyer la chaîne à l'aide d'un pinceau, d'une brosse douce ou d'un produit STIHL dissolvant la résine.
▶ Monter le guide-chaîne et la chaîne.
15.3 Nettoyage de la bougie
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Laisser la tronçonneuse refroidir.


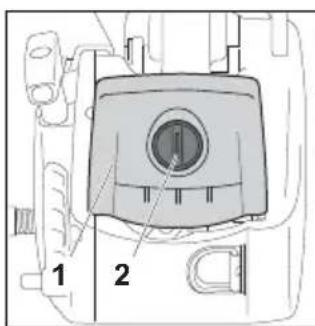

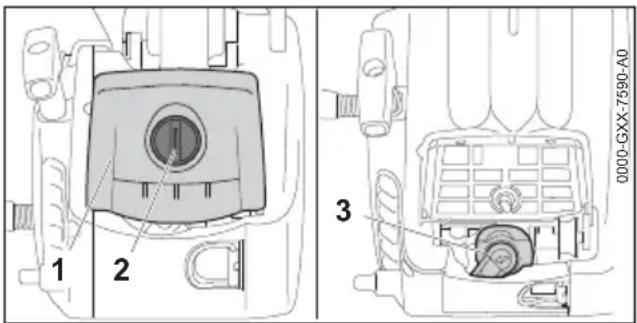

0000-GXX-7590-A0 3▶ Tourner le verrou du capot (2) de 1/2 tour dans le sens inverse des aiguilles d'une montre.
15 Nettoyage français
▶ Enlever le capot (1).

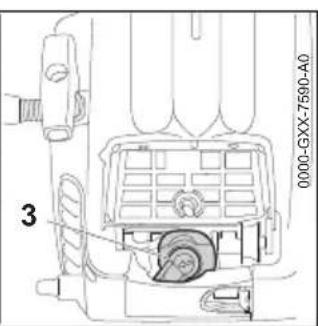

▶ Enlever le contact de câble d'allumage (3) de la bougie.
▶ Si le voisinage de la bougie est encrassé : nettoyer la zone située autour de la bougie avec un chiffon.
▶ Dévisser la bougie.
▶ Nettoyer la bougie avec un chiffon.
▶ Si la bougie est corrodée : remplacer la bougie.


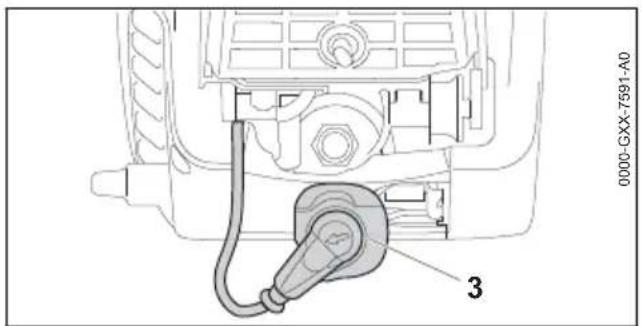

0000-GXX-7591-A0 3- Visser la bougie et la serrer fermement.
- Emboîter fermement le contact de câble d'allumage (3) sur la bougie.
▶ Monter le capot (1).
▶ Tourner le verrou du capot (2) dans le sens des aiguilles d'une montre, jusqu'à ce qu'un déclic soit audible.
Le verrou du capot (2) est verrouillé.
15.4 Nettoyage du filtre à air
15.4.1 Nettoyage du filtre à air en tissu
- Arrêter le moteur et enclencher le frein de chaîne.


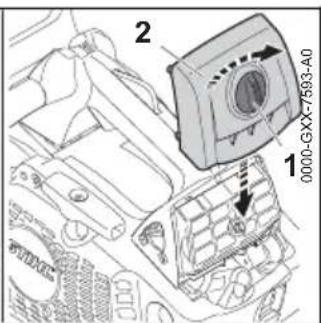

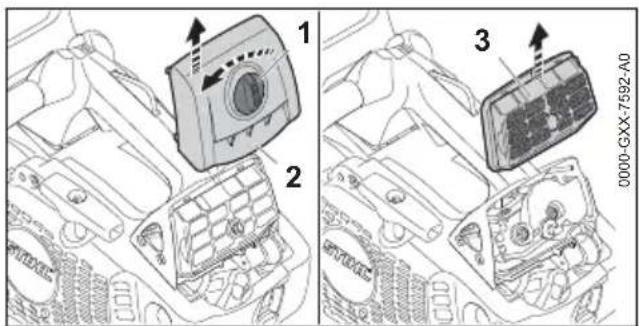

1 2 3 0000-GXX-7592-A0▶ Tourner le verrou du capot (1) de 1/2 de tour dans le sens inverse des aiguilles d'une montre.
▶ Enlever le capot (2).
▶ Enlever le filtre à air (3).
▶ Battre le filtre à air (3).
▶ Nettoyer le filtre à air (3) à l'aide d'un pinceau doux.
▶ Si le filtre à air (3) est endommagé : remplacer le filtre à air (3).
- Nettoyer le filtre à air (3) à la soufflette, en soufflant depuis le côté propre.
AVERTISSEMENT
■ Si le détergent entre en contact avec la peau ou les yeux, il peut causer une irritation de la peau ou des yeux.
- Suivre les instructions de la Notice d'emploi du détergent.
- Éviter tout contact avec des détergents.
En cas de contact accidentel avec la peau : les surfaces de la peau touchées doivent être savonnées et lavées à grande eau.
En cas de contact accidentel avec les yeux : se rincer les yeux à grande eau pendant au moins 15 minutes et consulter un médecin.
▶ Si le filtre à air est fortement encrassé :


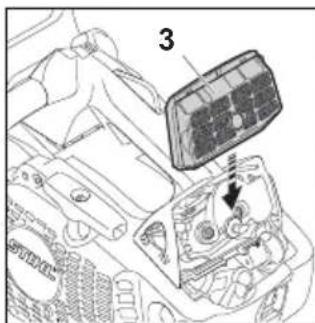

2 1 0000-GXX-7593-A0▶ Monter le filtre à air (3).
▶ Monter le capot (2).
▶ Tourner le verrou du capot (1) dans le sens des aiguilles d'une montre, jusqu'à ce qu'un déclic soit audible.
Le verrou du capot (1) est verrouillé.

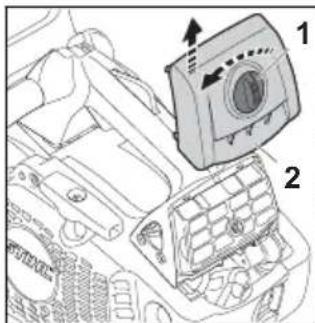

15.4.2 Nettoyage du filtre à air en tissu non tissé
- Arrêter le moteur et enclencher le frein de chaîne.
▶ Tourner le verrou du capot (1) de 1/2 de tour dans le sens inverse des aiguilles d'une montre.
▶ Enlever le capot (2).
▶ Enlever le filtre à air (3).
▶ Battre le filtre à air (3).
▶ Si le filtre à air (3) est endommagé : remplacer le filtre à air (3).
français 16 Maintenance
- Nettoyer le filtre à air (3) à la soufflette, en soufflant depuis le côté propre.
▶ Monter le capot (2).
▶ Tourner le verrou du capot (1) dans le sens des aiguilles d'une montre, jusqu'à ce qu'un déclic soit audible.
Le verrou du capot (1) est verrouillé.
16 Maintenance
16.1 Intervalles de maintenance
Les intervalles de maintenance dépendent des conditions ambiantes et des conditions de travail. STIHL recommande les intervalles de maintenance suivants :
Frein de chaîne
▶ Faire entretenir le frein de chaîne par un revendeur spécialisé STIHL, aux intervalles suivants :
- Utilisation à plein temps : tous les trois mois
- Utilisation à temps partiel : tous les six mois
- Utilisation occasionnelle : une fois par an
Toutes les 100 heures de fonctionnement
▶ Remplacer la bougie.
Une fois par semaine
▶ Contrôler le pignon.
- Contrôler et ébavurer le guide-chaîne.
- Contrôler et affûter la chaîne.
Une fois par mois
- Faire nettoyer le réservoir à huile par un revendeur spécialisé STIHL.
- Faire nettoyer le réservoir à carburant par un revendeur spécialisé STIHL.
- Faire nettoyer la crépine d'aspiration du réservoir à carburant par un revendeur spécialisé STIHL.
Une fois par an
- Faire remplacer la crépine d'aspiration du réservoir à carburant par un revendeur spécialisé STIHL.
16.2 Ébavurage du guide-chaîne
Une bavure peut se former sur le bord extérieur du guide-chaîne.
- Éliminer la bavure à l'aide d'une lime plate ou de l'outil STIHL pour rectification des guide-chaînes.
- Au moindre doute : consulter un revendeur spécialisé STIHL.
16.3 Affûtage de la chaîne
Pour affûter correctement la chaîne, il faut être bien entraîné.
Des limes STIHL, des outils d'affûtage STIHL, des affûteuses STIHL et la brochure « Affûtage des chaînes STIHL » facilitent l'affûtage correct de la chaîne. La brochure est mise à disposition à l'adresse suivante www.stihl.com/sharpening-brochure.
STIHL recommande de faire affûter les chaînes par un revendeur spécialisé STIHL.
AVERTISSEMENT
■ Les dents de coupe de la chaîne sont acérées. L'utilisateur risque de se couper.
- Porter des gants de travail en matière résistante.
- La lime ronde convient pour le pas de la chaîne.
- La lime ronde est menée de l'intérieur vers l'extérieur.
- La lime ronde est menée à angle droit par rapport au guide-chaîne.
- L'angle d'affûtage de 30° est respecté.
▶ Limer les limiteurs de profondeur avec une lime plate, de telle sorte qu'ils affleurent avec le gabarit d'affûtage STIHL et soient parallèles
au repère d'usure. Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne.
Au moindre doute : consulter un revendeur spécialisé STIHL.
17 Réparation
17.1 Réparation de la tronçonneuse, du guide-chaîne et de la chaîne
L'utilisateur ne peut pas réparer lui-même la tronçonneuse, le guide-chaîne, ni la chaîne.
▶ Si la tronçonneuse, le guide-chaîne ou la chaîne est endommagé : ne pas utiliser la tronçonneuse, le guide-chaîne ou la chaîne, mais consulter un revendeur spécialisé STIHL.
18 Dépannage
18.1 Élimination des dérangements de la tronçonneuse
La plupart des dérangements ont les mêmes causes.
▶ Effectuer les opérations suivantes :
▶ Nettoyer le filtre à air.
▶ Nettoyer ou remplacer la bougie.
▶ Procéder au réglage standard.
► Régler le ralenti.
- Adapter le réglage du carburateur pour le travail à haute altitude.
Adapter le réglage du carburateur pour travailler à des températures inférieures à -10 °C.
▶ Si le dérangement persiste : effectuer les opérations indiquées sur le tableau suivant.
| Dérangement Cause Remède | |
| Il n'est pas possible de mettre le moteur en marche. | Le réservoir à carbu-rant ne contient pas suffisamment de car-burant. |
| Le moteur est noyé. ▶ Ventiler la chambre de combustion. | |
| Le carburateur est trop chaud. | |
| Le carburateur est givré. | |
| Le moteur ne tourne pas rond au ralenti. | Le carburateur est givré. |
| Le moteur cale au ralenti. | Le carburateur est givré. |
| Le moteur accélère mal. | La chaîne est trop fortement tendue. |
| Le système de graissage de la chaîne ne débite pas suffisamment d'huile de chaîne adhésive. | |
| La chaîne ne se met pas en mouvement lorsqu'on accélère. | Le frein de chaîne est engagé. |
| La chaîne est trop fortement tendue. | |
| Le pignon de renvoi du guide-chaîne est bloqué. | |
| Au cours du travail, on constate un déga-gement de fumée ou une odeur de brûlé. | La chaîne n'est pas correctement affûtée. |
| Il n'y a pas suffisamment d'huile de chaîne adhésive dans le réservoir à huile. | |
| Le système de graissage de la chaîne ne débite pas suffisamment d'huile de chaîne adhésive. | |
| La chaîne est trop fortement tendue. | |
| L'utilisateur n'utilise pas correctement la tronçonneuse. |
18.2 Réglage standard
- Arrêter le moteur et enclencher le frein de chaîne.
En tournant avec doigté dans le sens des aiguilles d'une montre, tourner la vis de réglage de richesse au ralenti L jusqu'en butée.
▶ Tourner la vis de réglage de richesse au ralenti L de 1/4 de tour dans le sens inverse des aiguilles d'une montre.
18.3 Réglage du ralenti
▶ Procéder au réglage standard.
- Mettre le moteur en marche et desserrer le frein de chaîne.
- Faire chauffer le moteur pendant env.
1 minute en donnant quelques coups d'accélérateur.
▶ Si le moteur cale encore au ralenti : tourner la vis de butée de réglage de régime de ralenti LA de 1/2 tour dans le sens des aiguilles d'une montre et relancer le moteur.
▶ Tourner la vis de butée de réglage de régime de ralenti LA dans le sens des aiguilles d'une montre, jusqu'à ce que la chaîne commence à être entraînée.
▶ Tourner la vis de butée de réglage de régime de ralenti LA de 1 tour dans le sens inverse des aiguilles d'une montre.
Si la chaîne est continuellement entraînée au ralenti
▶ Procéder au réglage standard.
19 Caractéristiques techniques français
- Mettre le moteur en marche et desserrer le frein de chaîne.
- Faire chauffer le moteur pendant env.
1 minute en donnant quelques coups d'accélérateur.
▶ Tourner la vis de butée de réglage de régime de ralenti LA dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la chaîne s'arrête.
▶ Tourner la vis de butée de réglage de régime de ralenti LA de 1 tour dans le sens inverse des aiguilles d'une montre.
18.4 Ventilation de la chambre de combustion
▶ Engager le frein de chaîne.
▶ Enlever le capot (1).
▶ Enlever le contact de câble d'allumage (3) de la bougie.
▶ Dévisser la bougie.
▶ Sécher la bougie.
AVERTISSEMENT
■ Lorsqu'on tire sur la poignée de lancement alors que le contact de câble d'allumage est débranché de la bougie, des étincelles peuvent jaillir à l'extérieur du moteur. Dans un environnement présentant des risques d'explosion ou à proximité de matières facilement inflammables, les étincelles peuvent causer des incendies ou des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Placer le levier de commande universel dans la position Ⓐ et le maintenir dans cette position avant de tirer sur la poignée de lancement.
- Placer le levier de commande universel dans la position et le maintenir dans cette position.
- Tirer à plusieurs reprises sur la poignée de lancement et la guider à la main au retour. La chambre de combustion est ainsi ventilée.
- Visser la bougie et la serrer fermement.
▶ Monter le capot (1).
▶ Tourner le verrou du capot (2) dans le sens des aiguilles d'une montre, jusqu'à ce qu'un déclic soit audible.
Le verrou du capot (2) est verrouillé.
19 Caractéristiques techniques
19.1 Tronçonneuse STIHL MS 194 T
– Cylindrée : 31,8 cm ^3
- Puissance suivant ISO 7293 : 1,4 kW
– Régime de ralenti suivant ISO 11681 : 3000 ± 50 tr/min
- Bougies autorisées : NGK CMR6H de STIHL
- Écartement des électrodes de la bougie : 0,5 mm
- Poids avec réservoir à carburant vide, réservoir à huile vide, sans guide-chaîne et sans chaîne : 3,3 kg
- Capacité maximale du réservoir à carburant : 270 cm ^3 (0,27 l)
- Capacité maximale du réservoir à huile : 220 cm³ (0,22 l)
19.2 Pignons et vitesses de chaîne
Les pignons suivants peuvent être utilisés : Pignons à 6 dents pour 3/8" P
- Vitesse maximale de la chaîne suivant ISO 11681 : 26,0 m/s
- Vitesse de la chaîne à la puissance maximale : 18,6 m/s
Pignons à 8 dents pour 1/4" P
- Vitesse maximale de la chaîne suivant ISO 11681 : 23,6 m/s
français 20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse
- Vitesse de la chaîne à la puissance maximale : 16,9 m/s
19.3 Profondeur de rainure minimale des guide-chaînes
La profondeur de rainure minimale dépend du pas du guide-chaîne.
- 3/8" P : 5 mm
- 1/4" P : 4 mm
19.4 Niveaux sonores et taux de vibrations
- Niveau de pression sonore L_peq suivant ISO 22868 : 100 dB(A). La valeur K pour le niveau de pression sonore est de 2 dB(A).
- Niveau de puissance acoustique L_w suivant ISO 22868 : 112 dB(A). La valeur K pour le niveau de puissance acoustique est de 2 dB(A).
- Taux de vibrations a_hv, eq suivant ISO 22867 :
- À la poignée tubulaire : 3,6 m/s ^2 . La valeur K pour le taux de vibrations est de 2 m/s ^2 .
- À la poignée de commande : 3,6 m/s ^2 . La valeur K pour le taux de vibrations est de 2 m/s ^2 .
Pour obtenir des informations sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib.
règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.
Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach.
19.6 Émissions de nuisances à l'échappement
La teneur en CO₂ mesurée au cours de la procédure d'homologation de type UE est indiquée à l'adresse Internet www.stihl.com/co2, dans les Caractéristiques techniques spécifiques au produit.
La teneur en CO₂ mesurée a été enregistrée sur un moteur représentatif, au cours d'une procédure de contrôle normalisée réalisée dans des conditions de laboratoire. Elle ne fournit pas de garantie explicite ou implicite sur les performances d'un moteur déterminé.
Cette machine satisfait aux exigences posées en ce qui concerne les émissions de nuisances à l'échappement, à condition qu'elle soit entretenue et utilisée conformément à la destination prévue. Toute modification apportée sur le moteur entraîne l'expiration de l'autorisation d'exploitation de la machine.
19.5 REACH
REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un
20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse
20.1 Tronçonneuse STIHL MS 194 T
| Pas Jauge | (épais-seur de maill-lon d'entraî-nement/largeur de rainure) | Long-ueur | Guide-chaine Nombre de dents du pig-non de renvoi | Nombre de maillons d'entraînement | Chaîne |
| 3/8" P | 1,1 mm | 25 cm R | Rollomatic E light | 7 | 39 |
| 30 cm | Rollomatic E, Rollomatic E light | 44 | |||
| 44 | |||||
| 35 cm | Rollomatic E, Rollomatic E light | 50 | |||
| 50 | |||||
| 40 cm R | Rollomatic E 55 | ||||
| Pas Jauge | (épais-seur de mail-lon d'entraî-nement/largeur de rainure) | Long-ueur | Guide-chaîne Nombre de dents du pig-non de renvoi | Nombre de maillons d'entraînement | Chaîne |
| 1,3 mm | 30 cm | Rollomatic E, Rollomatic E light | 9 | 44 | |
| 35 cm 5 | |||||
| 40 cm 5 | |||||
| 1/4" P 1,1 mm | 25 cm | Rollomatic E 8 | 56 | ||
| 30 cm 6 | |||||
| 35 cm 7 | |||||
| 30 cm C | Carving E - 64 | ||||
| La longueur de coupe d'un guide-chaîne dépend de la tronçonneuse et de la chaîne utilisées. La long-ueur de coupe réelle d'un guide-chaîne peut être inférieure à la longueur indiquée. | |||||
21 Pièces de rechange et accessoires
21.1 Pièces de rechange et accessoires
STIHL 51.
Ces symboles identifient les pièces de rechange d'origine STIHL et les accessoires d'origine STIHL.
STIHL recommande d'utiliser des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL.
Bien que STIHL observe continuellement les marchés, ses services ne peuvent pas évaluer la fiabilité, la sécurité, ni les aptitudes de pièces de rechange et d'accessoires d'autres fabricants et c'est pourquoi STIHL se dégage de toute responsabilité quant à leur utilisation.
Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, s'adresser à un revendeur spécialisé STIHL.
22 Mise au rebut
22.1 Mise au rebut de la tronçon- neuse
Pour obtenir de plus amples informations concernant la mise au rebut, consulter le revendeur spécialisé STIHL.
La tronçonneuse, le guide-chaîne, la chaîne, le mélange, l'essence, l'huile pour moteurs deux-temps, les accessoires et leur emballage doivent être éliminés conformément à la réglementation pour la protection de l'environnement.
23 Déclaration de conformité UE
23.1 Tronçonneuse STIHL MS 194 T
déclare, sous sa seule responsabilité, que le produit suivant :
- Genre de produit : tronçonneuse
- Marque de fabrique : STIHL
- Type : MS 194 T
- Numéro d'identification de série : 1137
– Cylindrée : 31,8 cm ^4
est conforme à toutes les prescriptions applicables des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2000/14/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN ISO 11681-1, EN 55012 et EN 61000-6-1.
L'examen CE de type conformément à la directive 2006/42/CE Art. 12.3 (b) a été effectué par l'office de contrôle : DPLF, Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363), Spremberger Straße 1, 64823 Groß-Umstadt, Deutschland.
- Numéro de certification : K-EG 2018/8641 Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure
Nederlands
conforme à la directive 2000/14/CE, annexe V, et appliquant la norme ISO 9207.
- Niveau de puissance acoustique mesuré : 112 dB(A)
- Niveau de puissance acoustique garanti : 114 dB(A)
Conservation des documents techniques : ANDREAS STIHL AG & Co. KG Produktzulassung.
L'année de fabrication et le numéro de machine sont indiqués sur la tronçonneuse.
Waiblingen, le 03/02/2020
Dr. Jürgen Hoffmann, Chef du service Données, Prescriptions et Homologation Produits
Inhoudsopgave
1 Voorwoord....58
1 Carburateurstelschroeven
