MODE D'EMPLOI ACCHDCSN SONY

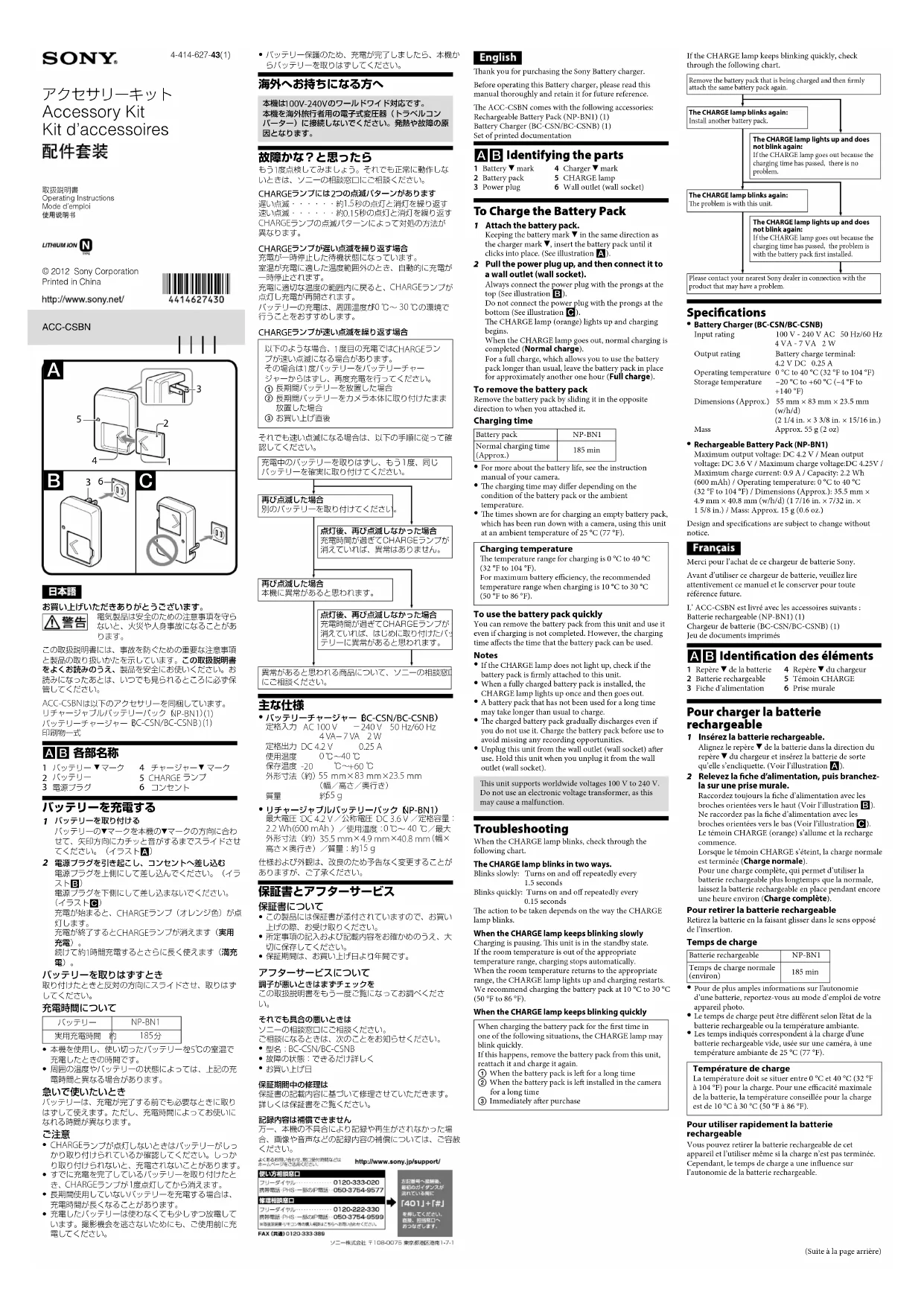

ank you for purchasing the Sony Battery charger.Before operating this Battery charger, please read this manual thoroughly and retain it for future reference.e ACC-CSBN comes with the following accessories:Rechargeable Battery Pack (NP-BN1) (1)Battery Charger (BC-CSN/BC-CSNB) (1)Set of printed documentation Identifying the parts 1 Battery mark2 Battery pack3 Power plug4 Charger mark5 CHARGE lamp6 Wall outlet (wall socket) To Charge the Battery Pack 1 Attach the battery pack. Keeping the battery mark in the same direction as the charger mark , insert the battery pack until it clicks into place. (See illustration ). 2 Pull the power plug up, and then connect it to a wall outlet (wall socket). Always connect the power plug with the prongs at the top (See illustration ).Do not connect the power plug with the prongs at the bottom (See illustration ).e CHARGE lamp (orange) lights up and charging begins.When the CHARGE lamp goes out, normal charging is completed (Normal charge).For a full charge, which allows you to use the battery pack longer than usual, leave the battery pack in place for approximately another one hour (Full charge).To remove the battery packRemove the battery pack by sliding it in the opposite direction to when you attached it.Charging timeBattery pack NP-BN1Normal charging time(Approx.)185 min For more about the battery life, see the instruction ˎ manual of your camera. e charging time may dier depending on the ˎ condition of the battery pack or the ambient temperature. e times shown are for charging an empty battery pack, ˎ which has been run down with a camera, using this unit at an ambient temperature of 25 °C (77 °F).Charging temperaturee temperature range for charging is 0 °C to 40 °C (32 °F to 104 °F). For maximum battery eciency, the recommended temperature range when charging is 10 °C to 30 °C (50 °F to 86 °F).To use the battery pack quicklyYou can remove the battery pack from this unit and use it even if charging is not completed. However, the charging time aects the time that the battery pack can be used.Notes If the CHARGE lamp does not light up, check if the ˎ battery pack is rmly attached to this unit. When a fully charged battery pack is installed, the ˎ CHARGE lamp lights up once and then goes out. A battery pack that has not been used for a long time ˎ may take longer than usual to charge. e charged battery pack gradually discharges even if ˎ you do not use it. Charge the battery pack before use to avoid missing any recording opportunities. Unplug this unit from the wall outlet (wall socket) aer ˎ use. Hold this unit when you unplug it from the wall outlet (wall socket).is unit supports worldwide voltages 100 V to 240 V.Do not use an electronic voltage transformer, as this may cause a malfunction. Troubleshooting When the CHARGE lamp blinks, check through the following chart.The CHARGE lamp blinks in two ways.Blinks slowly: Turns on and o repeatedly every 1.5 secondsBlinks quickly: Turns on and o repeatedly every 0.15 secondse action to be taken depends on the way the CHARGE lamp blinks.When the CHARGE lamp keeps blinking slowlyCharging is pausing. is unit is in the standby state.If the room temperature is out of the appropriate temperature range, charging stops automatically.When the room temperature returns to the appropriate range, the CHARGE lamp lights up and charging restarts.We recommend charging the battery pack at 10 °C to 30 °C (50 °F to 86 °F).When the CHARGE lamp keeps blinking quicklyWhen charging the battery pack for the rst time in one of the following situations, the CHARGE lamp may blink quickly. If this happens, remove the battery pack from this unit, reattach it and charge it again. When the battery pack is le for a long time When the battery pack is le installed in the camera for a long time Immediately aer purchaseIf the CHARGE lamp keeps blinking quickly, check through the following chart. Please contact your nearest Sony dealer in connection with the product that may have a problem. Remove the battery pack that is being charged and then rmly attach the same battery pack again. The CHARGE lamp blinks again: Install another battery pack. The CHARGE lamp lights up and does not blink again: If the CHARGE lamp goes out because the charging time has passed, there is no problem. The CHARGE lamp blinks again: e problem is with this unit. The CHARGE lamp lights up and does not blink again: If the CHARGE lamp goes out because the charging time has passed, the problem is with the battery pack rst installed. Specications Battery Charger (BC-CSN/BC-CSNB) ˎInput rating 100 V - 240 V AC 50 Hz/60 Hz4 VA - 7 VA 2 WOutput rating Battery charge terminal:4.2 V DC 0.25 AOperating temperature 0 °C to 40 °C (32 °F to 104 °F)Storage temperature –20 °C to +60 °C (–4 °F to +140 °F)Dimensions (Approx.) 55 mm × 83 mm × 23.5 mm (w/h/d)(2 1/4 in. × 3 3/8 in. × 15/16 in.) Mass Approx. 55 g (2 oz)Rechargeable Battery Pack (NP-BN1) ˎMaximum output voltage: DC 4.2 V / Mean output voltage: DC 3.6 V / Maximum charge voltage:DC 4.25V / Maximum charge current: 0.9 A / Capacity: 2.2 Wh (600 mAh) / Operating temperature: 0 °C to 40 °C (32 °F to 104 °F) / Dimensions (Approx.): 35.5 mm × 4.9 mm × 40.8 mm (w/h/d) (1 7/16 in. × 7/32 in. × 1 5/8 in.) / Mass: Approx. 15 g (0.6 oz.)Design and specications are subject to change without notice.Merci pour l’achat de ce chargeur de batterie Sony.Avant d’utiliser ce chargeur de batterie, veuillez lire attentivement ce manuel et le conserver pour toute référence future.L’ ACC-CSBN est livré avec les accessoires suivants :Batterie rechargeable (NP-BN1) (1)Chargeur de batterie (BC-CSN/BC-CSNB) (1)Jeu de documents imprimés Identication des éléments 1 Repère de la batterie2 Batterie rechargeable3 Fiche d’alimentation4 Repère du chargeur5 Témoin CHARGE6 Prise murale Pour charger la batterie rechargeable 1 Insérez la batterie rechargeable. Alignez le repère de la batterie dans la direction du repère du chargeur et insérez la batterie de sorte qu’elle s’encliquette. (Voir l’illustration ). 2 Relevez la che d’alimentation, puis branchez- la sur une prise murale. Raccordez toujours la che d’alimentation avec les broches orientées vers le haut (Voir l’illustration ).Ne raccordez pas la che d’alimentation avec les broches orientées vers le bas (Voir l’illustration ).Le témoin CHARGE (orange) s’allume et la recharge commence.Lorsque le témoin CHARGE s’éteint, la charge normale est terminée (Charge normale).Pour une charge complète, qui permet d’utiliser la batterie rechargeable plus longtemps que la normale, laissez la batterie rechargeable en place pendant encore une heure environ (Charge complète).Pour retirer la batterie rechargeable Retirez la batterie en la faisant glisser dans le sens opposé de l’insertion.Temps de charge Batterie rechargeable NP-BN1Temps de charge normale(environ)185 min Pour de plus amples informations sur l’autonomie ˎ d’une batterie, reportez-vous au mode d’emploi de votre appareil photo. Le temps de charge peut être diérent selon l’état de la ˎ batterie rechargeable ou la température ambiante. Les temps indiqués correspondent à la charge d’une ˎ batterie rechargeable vide, usée sur une caméra, à une température ambiante de 25 °C (77 °F).Température de charge La température doit se situer entre 0 °C et 40 °C (32 °F à 104 °F) pour la charge. Pour une ecacité maximale de la batterie, la température conseillée pour la charge est de 10 °C à 30 °C (50 °F à 86 °F).Pour utiliser rapidement la batterie rechargeable Vous pouvez retirer la batterie rechargeable de cet appareil et l’utiliser même si la charge n’est pas terminée. Cependant, le temps de charge a une inuence sur l’autonomie de la batterie rechargeable.(Suite à la page arrière)Remarques Si le témoin CHARGE ne s’allume pas, vériez si la ˎ batterie rechargeable est bien insérée dans cet appareil. Lorsqu’une batterie chargée est installée, le témoin ˎ CHARGE s’allume une fois puis s’éteint. Une batterie rechargeable qui n’a pas été utilisée pendant ˎ longtemps peut être plus longue à charger que la normale. La batterie chargée se décharge graduellement même ˎ si elle n’est pas utilisée. Chargez la batterie rechargeable pour éviter de manquer des occasions d’enregistrer. Débranchez cet appareil de la prise murale après ˎ utilisation. Saisissez cet appareil lorsque vous le débranchez de la prise murale. Cet appareil supporte les tensions du monde entier, de 100 V à 240 V. N’utilisez pas un transformateur électronique de tension car ceci pourrait provoquer un dysfonctionnement. En cas de problème Lorsque le témoin CHARGE clignote, vériez les points du tableau suivant. Le témoin CHARGE clignote de deux façons. Clignotement lent : S’allume et s’éteint toutes les 1,5 secondes de façon répétée. Clignotement rapide : S’allume et s’éteint toutes les 0,15 secondes de façon répétée. La mesure à prendre dépend de la façon dont le témoin CHARGE clignote. Lorsque le témoin CHARGE continue de clignoter lentement La charge est en pause. Cet appareil est en attente. Si la température de la pièce est hors de la plage de températures appropriée, la charge s’arrête automatiquement. Lorsque la température de la pièce revient dans la plage appropriée, le témoin CHARGE s’allume et la charge redémarre. Il est conseillé de charger la batterie rechargeable entre 10 °C et 30 °C (50 °F et 86 °F ). Lorsque le témoin CHARGE continue de clignoter rapidement La première fois que vous chargez la batterie dans une des situations suivantes, le témoin CHARGE peut clignoter rapidement. Dans ce cas, retirez la batterie de cet appareil puis réinsérez-la et chargez-la de nouveau. Si la batterie est restée longtemps inutilisée Si la batterie est restée longtemps dans l’appareil photo Immédiatement après l’achat Si le témoin CHARGE continue de clignoter rapidement, vériez les points du tableau suivant. Veuillez contacter le revendeur Sony le plus proche du produit présentant éventuellement un problème. Retirez la batterie rechargeable qui a été chargée et insérez-la de nouveau fermement dans le chargeur. Le témoin CHARGE clignote de nouveau : Installez une autre batterie. Le témoin CHARGE s’allume et ne clignote plus : Si le témoin CHARGE s’éteint parce que le temps de charge est dépassé, il n’y a aucun problème. Le témoin CHARGE clignote de nouveau : Le problème vient de cet appareil. Le témoin CHARGE s’allume et ne clignote plus : Si le témoin CHARGE s’éteint parce que le temps de charge est dépassé, le problème vient de la première batterie installée. Spécications Chargeur de batterie (BC-CSN/BC-CSNB) ˎ Puissance nominale d’entrée 100 V - 240 V CA 50 Hz/60 Hz 4 VA - 7 VA 2 W Puissance nominale de sortie Borne de charge de la batterie : 4,2 V CC 0,25 A Température de fonctionnement 0 °C à 40 °C (32 °F à 104 °F) Température d’entreposage –20 °C à +60 °C (–4 °F à +140 °F) Dimensions (environ) 55 mm × 83 mm × 23,5 mm (l/h/p) (2 1/4 po. × 3 3/8 po. × 15/16 po.) Poids environ 55 g (2 oz) Batterie rechargeable (NP-BN1) ˎ Tension de sortie maximale: 4,2 V CC / Tension de sortie moyenne: 3,6 V CC / Tension de charge maximale: 4,25 V CC / Courant de charge maximal: 0,9 A / Capacité: 2,2 Wh (600 mAh) / Température de fonctionnement: 0 °C à 40 °C (32 °F à 104 °F) / Dimensions (environ): 35,5 mm × 4,9 mm × 40,8 mm (l/h/p) (1 7/16 po. × 7/32 po. × 1 5/8 po.) / Poids: environ 15 g (0,6 oz) La conception et les spécications peuvent être modiées sans préavis. (Suite de la page avant)
