MODE D'EMPLOI Nova System TC ELECTRONIC
L'éclair dans le triangle prévient l'utilitaire d'une tension dangereuse non isolée dans l'appareil pouvant constituer un danger d'électrocution aux onnes.
Le point d'exclamation dans le triangle préviert l'utiliser de la présence d'instructions importantes relatives à l'utilisation et à la maintenance dans lequel accompagnant le produit.
1 Lisez ces instructions.
2 Conservez ces instructions.
3 Respectez les mises en garde.
4 Suivez les instructions.
5 Ne pas utiliser pres d'une source liquide.
6 Nettoyer uniquement avec un tissu sec.
7 Ne pas bloquer les ouies de ventilation. Installer selon les instructions du fabriquant.
8 Ne pas installer pres d'une source de chaleur comme un radiateur, etc. (ce qui comprend les amplificateurs de puissance).
9 Ne pas modifier la fiche secteur (terre ou reperage de la fiche par une lame plus large, comme au Canada, par exemple). Si le cordon secteur fourni ne correspond pas à vos prises murales, consultez un électricien pour les faire replacer.
10 Protégéz le cordon secteur contre toute dégradation physique.
11 Utilisez uniquement les fixations/accessoires spécifiés par le fabriquant.
uniquement le chariot, pied, tripode, ou la table spécifés par le fabriquant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, soyez prudent lorsque vous déplacez l'appareil sur le chariot pour éviter toute chute et toute blessure.
13 Déconnectez l'appareil du secteur lors des orages ou si vous ne l'utilise pas pendant longtemps.
14 Conflez toutes les réparations à un personnel qualifié. Faibles contrôle l'appareil lorsqu'il a été endommage, lorsque le cordon secteur a été endommage, en présence d'une infiltration liquide ou d'un objet dans le boittier, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
Attention!
- Pour réduire les risques d'électrocution ou d'incendie, ne pas exposer cet équipement aux projections liquides. Ne poser aucun vase, verre, etc. sur l'appareil.
Cet apparéil doit être relié à la terre.
- Utilisez une fiche secteur à trois plots comme celui fourni avec le produit.
- Le type de cordon secteur et la fiche secteur varient avec la tension secteur utilisé.
- Vérifiez la tension sector de votre région et utilisez la fiche correspondante.
| Voltage Line plug according to standard |
| 110-125V UL817 et CSA C22.2 no 42. |
| 220-230V CEE 7 page VII, SR section 107-2-D1/IEC 83 page C4. |
| 240V BS 1363 de 1984. Spécifications pour fiches de 13A avec fusible et prises secteur commutées ou non. |
- Cet apparéil doit être installé pres d'une prise murale et sa déconnexion doit être facile et accessible.
- Pour complètement déconnecter l'appareil du secteur, déconnectez la fiche du secteur.
- Contrôlez de temps en temps le bon état de la fiche secteur.
- Ne pas installer dans un espace confiné.
- Ne pas ouvrir le boîtier - risque d'électrocution.
Attention :
Les modifications apportées à cet apparéil et non approuvées dans ce manuel annulent vos droits à utiliser cet apparéil.
Réparations
- Cet apparéil ne contient aucune piece remplaçable par l'utilisateur.
- Les réparations doivent être confiées à un personnel qualifié.
EMC/EMI
Cet apparéil a été testé et répond aux régulations sur les équipements numériques de Classe B, alinéa 15 des normes féderales américaines.
Ces régulations fournissent une protection raisonnable contre les interférences en installations résidentielles. Cet appeareil génére, utilise et peut générer des fréquences radio. S'il n'est pas installé selon les instructions fournies, ces fréquences peuvent cause des interférences aux communications radio. Il n'y a cependant aucune garantie contre ces interférences. Si cet appeareil cause des interférences, aux réceptions radio ou télévision, ce qui peut être déterminé en plaçant l'appareil sous et hors tension, l'utilisateur doit essayer de corriger le problème en suivant les conseils cidesous :
- Réorientez ou déplacez l'antenne de réception.
- Éloignez l'appareil du récepteur.
- Connectez l'appareil sur une ligne secteur différente de celle utilisée par le récepteur.
- Consultez votre revendeur ou un technicien radio/TV.
Utilisateurs aux Canada :
Cet appeareil numérique de classe B est conforme à la norme NMB-003 du Canada.
TC Electronic A/S, Sindalsvej 34, 8240
Risskov, Denmark, declare sous sa propre responsabilité que le produit :
NOVA System
- Proesseur d'effet pour guitare électrique
couvert par ce certificat et possedant le label CE est conforme aux normes suivantes :
EN 60065 Conformité de sécurité pour (IEC 60065) les équipements secteur électroniques grand publ
EN 55103-1 Norme sur les équipements audio, video, audio-visuels et déclairage professionnelles. Partie 1: Émissions.
EN 55103-2 Norme sur les équipements audio, video, audio-visuels et déclairage professionnelles. Partie 2: Immunité.
Et répond aux directives suivantes : 73/23/EEC, 89/336/EEC
RéalisedaRisskov,janvier 2008
Mads Peter Lubeck PDG
TABLE DES MATIERES
INTRODUCTION
Consignes de sécurité .a
EMC/EMI & Certificats de conformités . . .b
Table des matieres 3
Introduction. 5
OPERATION
NOVA System - Panneau avant 6
Operation 7
NOVA System - Panneau Arriere 9
BRANCHEMENTS TYPES
Basic Setup 10
Paramétres de déliés commun 41
Clean 42
Analog 42
Tape 42
Dynamic 42
PingPong 42
Dual 43
Spillover 43
Types de Réverbérations
Paramétres de réverbes communs 44
Spring 44
Hall 44
Room 44
Plate 44
APPENDICE
Spécifications Techniques 46
Le Choix audible
Nova System est le pédalier d'effets offrant une solution complète pour le guitariste sérieux, qui reconnaître la qualité au premier coup d'oeil. L'inclusion unique d'une section distortion/overdrive purement analogique dans un système de preset et de contrôle par expression, en fait un besoin parfait, que vous vouliez alléger votre configuration en rack, évoluer d'un système de pédales d'effets, ou que vous vouliez tout simplement posseder le produit ultime qui combine simplicité de manipulation avec qualité audio supérieure.
Ajoutez à cela une palette d'effets transposés directement depuis le roi des pédaliers multi-effets - le G-System- et vous obtenez à vos pieds les effets hauts de gâmes suivants: compression, EQ, Noise Gate, Modulation, Pitch, Delay et Réverbération. Tout ce qu'il vous faut, c'est une gutare et un ampli et vous étés prêts à sortir jouer- en première classe.
Circuit de Drive Analogue authentique.
Ce qui rend le Nova System si remarquablement different est le NDTTM - Nova Drive Technology- un nouveau circuit unique de drive et de distortion qui vous propose le meilleur des deux mondes: distortion et overdrive analogique de classe mondiale, numériquement contrôls. Voilà le parfait compromis - Pas de simulation. Alors que le NDTTM est 100% analogique et physiquement séparé des effets numériques, ses potentiamètes de contrôls sont numériques. Vous pouvez ainsi ajuster, sauvégarder et rappeller autant de réglages de drive que vous voulez- Vous pouvez même raccorder une pedale d'expression et contrôler la quantité de distortion en temps réel. Sa plage de gain étendue couvre tous vos besoin d'un drive léger à une distortion lourde.
Effets Haut de Gamme.
Equipe d'effets TC Electronic de qualite, allant des Delais aux reverbes en passant par le compresseur, les EQ et la modulation, Nova System est la solution tout en un la plus evidente pour le guitariste recherchant la simplicité sans pour autantacrifier la fidelite sonore. Tout est programmable et peut etre stocke dans 60 presets utilisateurs.Ses 30 presetdsusine yount la démonstration de ce que I'unité peut delivrer.Une grande qualite de son ainsqu'une flexibilité immense dans la combinaison d'effets.-Tous concus pour que vous puissiez demarrez facilement audeballage.
Specifications
Overdrive et distortion entiement analogiques et contrôlables par preset et expression.
- 6 blocs d'effets transposés directement du G-System:
Le numero de version actuelle du manuel se trouve au bas de la page 3. La derniere version est toujours disponible au téléchargement sur www.tcelectronic.com. Pour rechercher des informations supplémentaires visitez TC Support Interactive accessible également via www. tcelectronic.com
SUPPORT
VUVEVUE

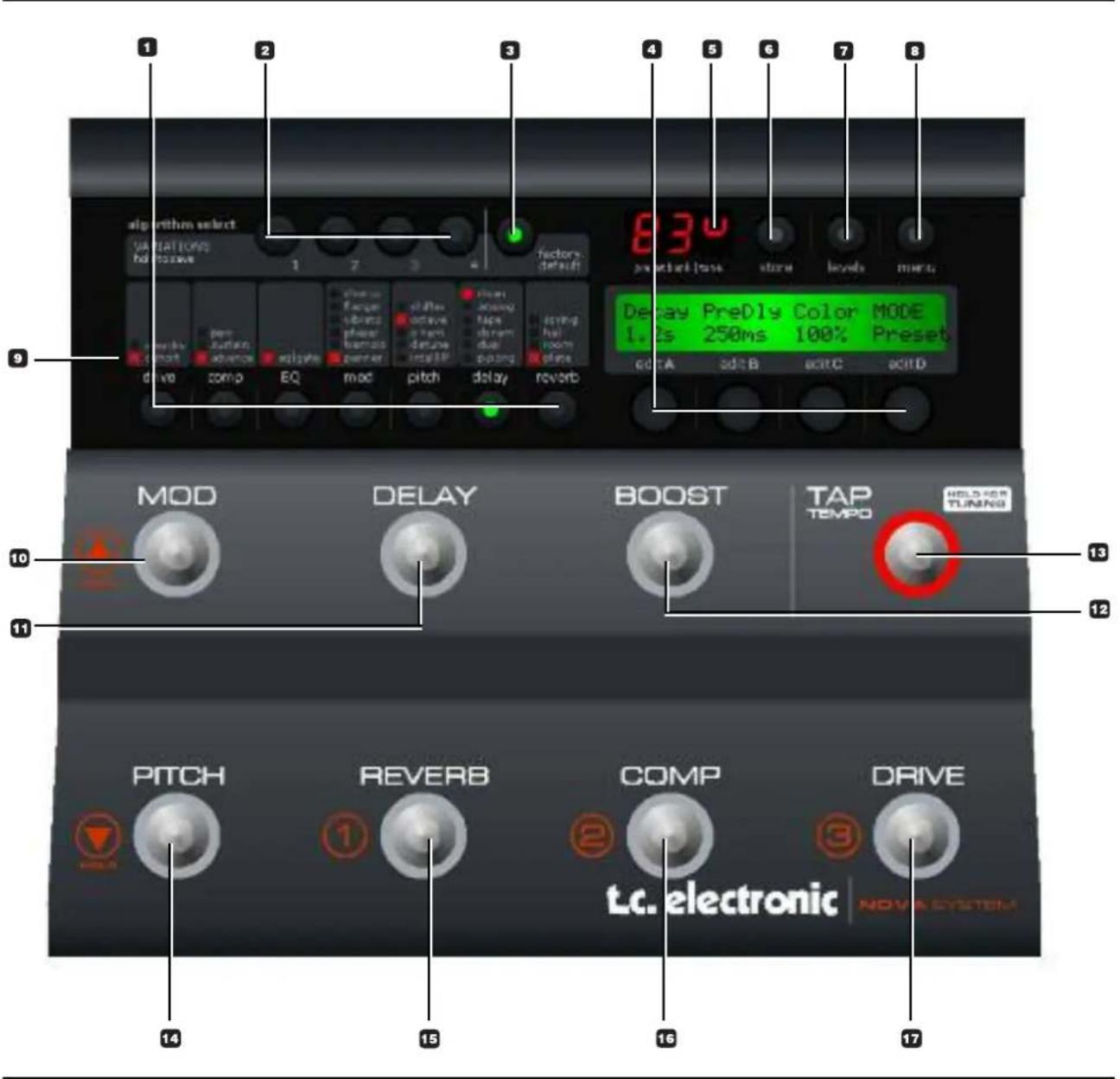

PRESENTATION
1 - Edition des Effects / Boutons de Sélection
Pressez une fois pour entrer en mode "edit" pour l'effet actif. Pressez de nouveau successivement pour passer d'un type d'effet à l'autre. Pressez et maintainez enforcé pour quitter le mode d'édition des effets sans sauvégarde.
2-Variations
Pour chaque type d'effet sélectionné, 4 variations de réglages peuvent être sauvégardées. Au moment de créé de nouveaux preset, cette fonction vous permet de combiner facilement vos réverbes favorites avec vos réglages de compressions favors etc.
Exempl:
- Pressez COMP edit pour entrer dans le bloc de compression
- Editez les réglages de compression à l'aide des encodeurs A-D
- Puis pressez et maintenez la touche variation n.1 pour garder ces réglages de compression comme l'un de vos favoris. Notez que le preset n'est pas encore sauvégardié à ce stade, vous avez simplement créé un réglage favorsi de compression.
- Chargez un preset différent, à l'aide de la touche preset, et auquel vous voulez appliquer cette compression.
- Pressez COMP suivi de la touche VARIATION n.1
- Voitre réglage de compression favors n.1 est maintainant actif dans le preset charge.
LEDs des touches Variations:
Lorsqu'une LED de touche VARIATION est allumée, cela signifie que vous avez déjà sauvégarde une variation avec cette touche.
Pour effacer une variation:
Pressez et maintenez "FACTORY DEFAULT" tout en pressant l'une des touches de variation 1-4. Cela effacera la variation sauvegardée avec cette touche
3 - Factory Default (réglages d'usine)
TC Electronic a pré-défi ci des réglages d'usine par défaut pour chaque algorithme. Pressez FACTORY DEFAULT pour rappeler ces réglages pour l'algorithme choisi.
Example:
Supposons que vous avez un preset avec une belle combinaison de Compression, EQ, Mod et peut etre du Delai. Cependant il vous semble que la Rerebe que vous avez essaye d'editor vous amene a un point ou vous vous sentez perdu. Que suggererait TC Electronic?
Notez qu'il existe un réglage par défaut pour chacun des sous-types d'effet.
4-Boutons Edit A,B,C,D
Les encodeurs Edit A à D seront à ajuster les paramétres.
5 - Indications de l'accordeur (Tuner)
En Mode Tuner cette section de l'afficheur indique si la note en entrée est au dessus ou au dessous del la note accordée.
6-Store
La sauvegarde d'un preset peut s'effectuer de deux manières. Nous les nommerons "sauvegarde rapide" et "sauvegarde normale". "Sauvegarde Rapide" sert généralement quand vous avez modifié un preset et vous foulez sauvegarder ce preset au même emplacement et avec le même nom.
"Normal store" sert si vous voulez changer d'emplacement mémoire de preset et peut être aussi le nom.
Sauvegarde rapide -Pressez et maintenez STORE pendant 2 secondes. Le preset est maintainant sauvégarde au même emplacement.
OPERATION
Si vous essayez de sauvegarder un preset d'usine en sauvegarde rapide vous passerez automatiquement en mode "sauvegarde normale"
Sauvegarde Normale - pressez STORE une fois:
Les contrôles suivant seront alors disponibles:
- Encoder A sélectionne la mémoire du preset
- Encoder B sélectionne les caractères du nom
Encoder C change de caractère
- Encoder D'sélectionne les modes recall, delete ou store.
Quand les sélections sont effectuées pressez STORE pour confirmer.
7-Niveaux
Les niveaux de sortie peuvent être pré-réglés pour chaque preset. Tous le autres paramètres du menu Levels sont des paramètres "globaux", et ne changent pas avec les preset.

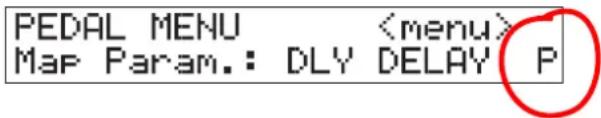

Tous les paramétres de preset sont marqués avec un "P" sur la partie droite de l'afficheur.
Pressez pour acceder aux menus suivants:
- Routing
- Pedal
- Modifiers
-MIDI
- Utility
Une description de chaque menu est disponible dans les derniers chapitres de ce manuel.
9 - LEDs de statut des effets
Les LEDs indiquent l'effet choisi de chaque bloc
10-MOD
Interrupteur On/Off du bloc modulation
Fonction Secondaire:
Pressez et maintenez enonce pour incrémenter le numéro de bank
11-DELAY
Interrupteur On/Off du bloc délié
12-BOOST
Interrupteur On/Off pour la fonction Boost. Différents niveaux de boost de 0 à 10 dB peuvent être régés individuellement pour chaque preset.
13 - TAP (Tempo) & Hold for TUNING
Cet interrupteur a deux fonctions.
Tap Tempo:
En tapant cet interrupteur vous entrez le tempo global pour Nova System. Ce tempo peut ensuite servir aux effets de retard et de modulation.
Tuning (accordage).
Pressez et maintenez l'interrupteur enforcé pour acceder au mode accordeur (Tuner). Par défaut les sorties sont coupées dans ce mode, mais via le menu Tuner vous pouvezCHOISIR DE COUPER OU NON LES SORTIES DANS CE MODE. Les paramétres de l'accordeur sont automatiquement accessibles lorsque le mode Tuner est actif.
14 - PITCH
Interrupteur On/Off du bloc Pitch
Fonction Secondaire :
Pressez et Maintenez enforcé pour déprérenter le n. de bank.
15 - REVERB ou PRESET 1
En mode "Stomp box" cet interrupteur fonctionne comme on/off pour la Réverbe. En mode Preset vous pouvez le presser pour rappeler le preset n.1 de la bank active.
16 - COMP ou PRESET 2
En mode "stompbox" cet interrupteur a la fonction on/off pour le compresseur. En mode Preset vous pouvez le presser pour rappeler le preset n.2 de la bank active.
17 - DRIVE or PRESET 3
En Mode Stomp box cet interrupteur a la fonction on/off pour la section Drive. En mode Preset vous pouze le presser pour rappeler le preset N.3 de la bank active.

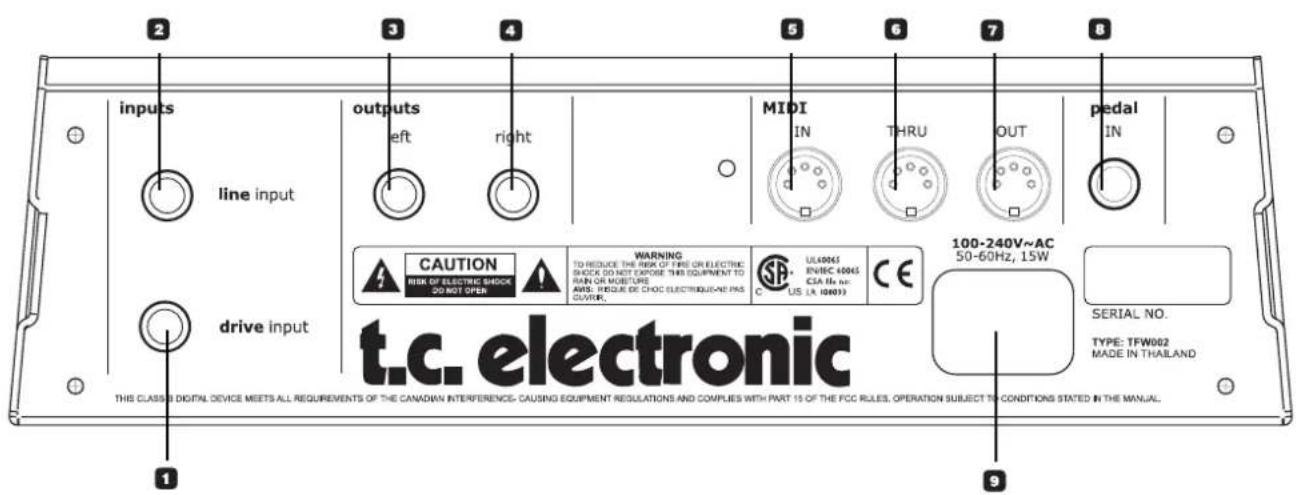

Entrée de la guitare. Choisissez cette entrée pour utiliser la section Drive Analogue programmable de NOVA System. Connection de type jack 1/4" (6,35mm)
Si vous voulez utiliser NOVA System dans la boucle d'effet d'un amplificateur, la sortie "Effect Send" doit être connectée à cette entrée. La partie préampli de NOVA system est bypassée et vous utiliserez la section préampli de votre ampli pour l'effect de Drive.
3/4 - Balanced Outputs (sorties symétriques)
Sorties Symétriques sur jack 1/4". Utilisez la sortie gauche(Left) si vous ne jouez pas en stéreo et connectez à un seul ampli.
Différentes types de pédales peuvent être connectés et utilisés pour contrôler certains paramètres.
- Connectez un G-Switch pour changer de preset et utilisez les 8 interrupteurs de NOVA System comme bypass des effets
- Connectez une pedale d'expression ou de volume pour contrôler par ex. le volume. Pour obtenir une réponse parfaite de votre pedale, elle doit être calibrée. Ceci s'effectue dans le menu Pedal.
- Dans le menu Pedal vous pouvez aussi decide du paramètre à contrôler par la pédale.
9 - Power In
L'alimentation de type Switchmode accepte de 100 à 240 VAC

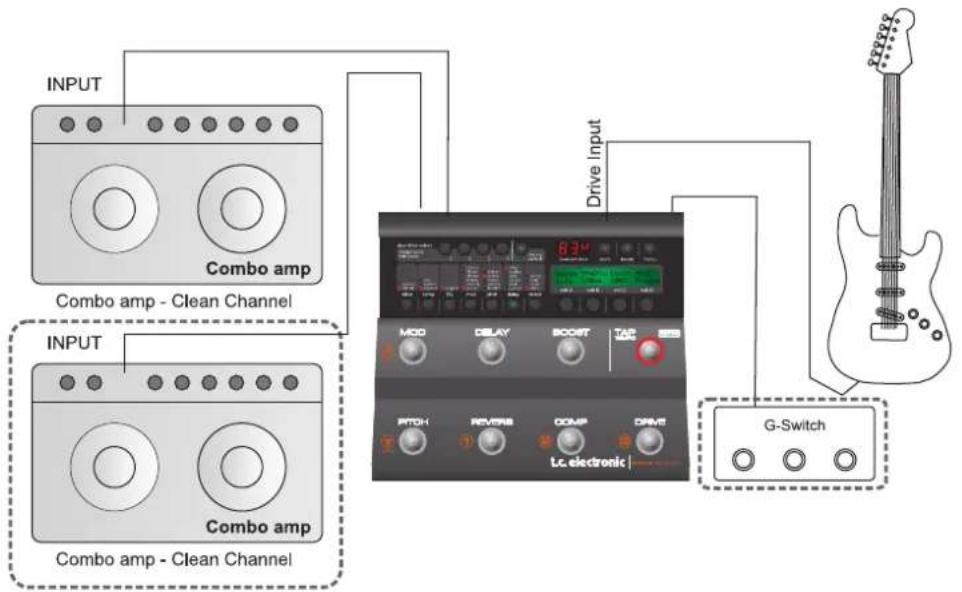

Branchement de Base
Ceci est un branchement de base combinant NOVA system avec un ampli guitare combo (ou deux en stéreo) régèle sur un canal de son clair. Tous les effets et overdrive/distortion proviennent de NOVA System. Un G-Switch (optionnel) est connecté et contrôle le rappel de preset
Connections
- Connectez votre guitare à l'entrée Drive du NOVA System
- Connectez la sortie Left à un ampli guitare sur un canal clean
- Connectez la sortie Right à un second ampli pour la stéreo( optionnel)
- Connectez le G-Switch (optionnel) à l'entrée Pedal input
Réglages de base
- Reglez la sensibilité de l'entrée sur le Menu Levels
Avec un G-Switch connecté:
- Activez/curpez les blocs d'effets en pressant les interrupteurs d'effets.
- Changez de preset s avec le G-Switch
Sans G-Switch connecté:
- Sélectionnez Stomp ou Preset mode
- Sélectionnez les preset - si vous étés en mode preset
- Activez/curpez les blocs d'effets en pressant les interrupteurs d'effets.

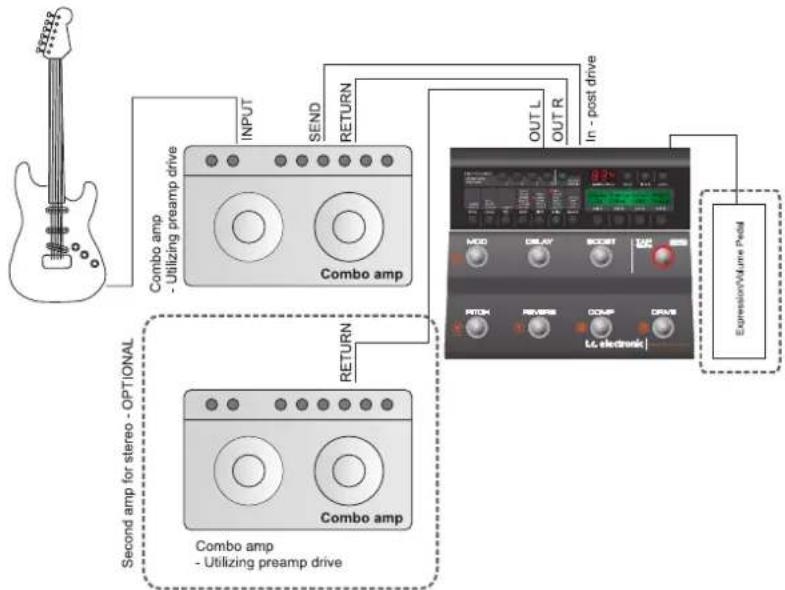

NOVA System dans une boucle d'effets
Dans cette configuration c'est la section préampli de votre ampli qui sert de drive. Nous utiliserons l'entrée ligne (Line) du NOVA system et par conséquent la section Drive de NOVA system est "bypassée". Une pédale d'expression est connectée à l'entrée PEDAL pour contrôle en temps réel du volume (par exemple)
Connections
- Connectez la guitare à l'entrée du combo.
- Connectez le "send" de la boucle d'effet sur l'entrée Line de NOVA System
- Connectez la sortie "left" au "return" de la boucle d'effect (=power amp in) de votre ampli. Pour un branchement stéreo, connectez la sortie "Right" de NOVA System au "FX return" du second ampli.
- Connectez une pedale d'expression à l'entrée "Pedal In" du NOVA system.
Réglages de base
- Reglez la sensibilité de l'entrée via le Menu Levels en fonction du niveau de préampli le plus fort.
- Sélectionnez soit le mode stomp ou preset
- Sélectionnez les preset (si en mode preset)
- Activez/curpez les effets en pressant les interrupteurs d'effets
- Calibrez la pédale d'expression dans le menu Pedal
- Assignez des paramètres à la pedale d'expression dans le menu Pedal
Routing
NOVA System comporte trois modes de routing pour la chaine d'effets: Serial, Semi Parallel et Parallel.
Basics
- Pressez MENU
- Sélectionnez Routing à l'aide de l'encodeur D
- Pressez MENU pour confirmer
- Reglez les valeurs à l'aide des encodeurs A, B et C
- Changez de pages avec l'encoder D
- Confirmez en pressant MENU
- Sortez en pressant MENU à nouveau

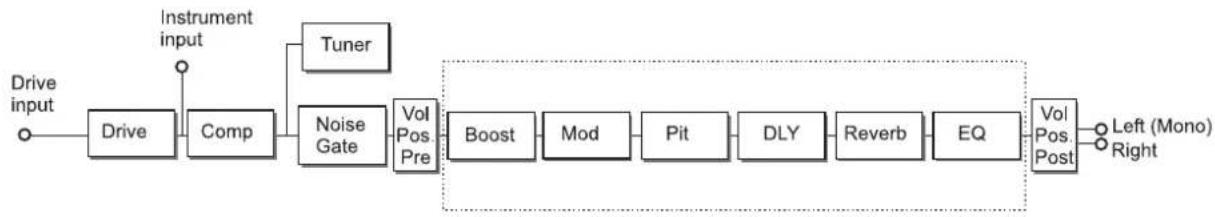

Serial (en série)
Le routing Serial connecte tous les blocs d'effets en " ligne droite". Cela signifie que chaque bloc d'effet affecte l(es) effet(s) suivant(s)
Si un délambda long est utilisé en combinaison avec une réverbe, il se peut que la réverbe ajoutée au délambda vous perturbe. Dans ce cas, utilisez le routing Semi-parallele ou Parallele.

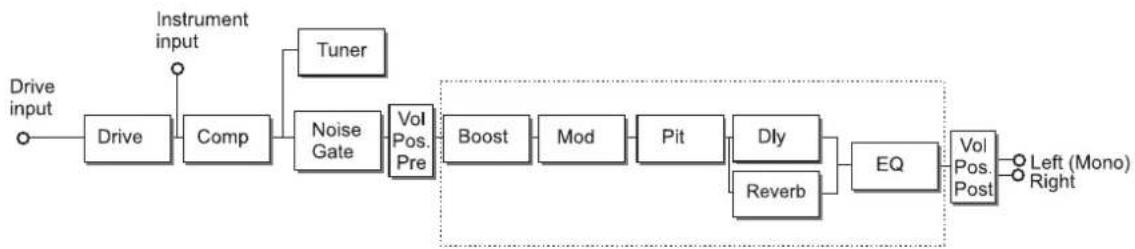

Semi Parallel
Le routing Semi-Parallele connecte la plupart des blocs d'effets en série, mais les blocs de délié et de réverbe sont connectés en parallele. Par conséquent ces deux blocs ne s' affectent pas mutuellement. Cela signifie que la réverbe ne s'applique pas sur les répetitions de délié.

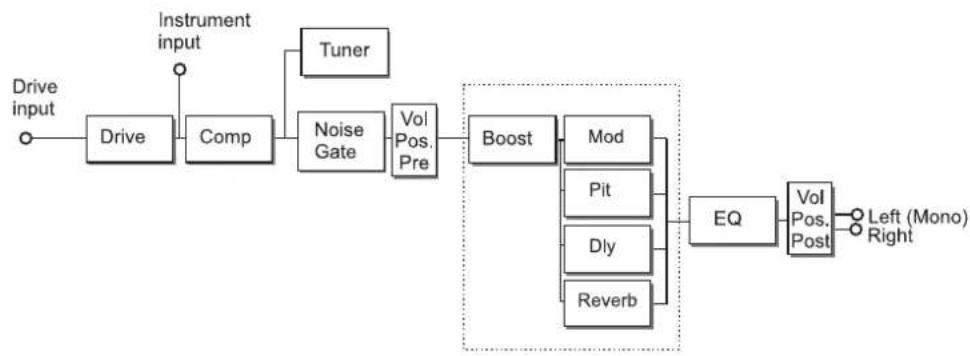

Parallel
En mode de routing parallele, le même signal alimente l'entrée des sections de modulation, Pitch, reli et reverbe, et par consequent ces effets ne s'effectent pas mutuellesment.
commandedesbase
- Pressez LEVELS pour y acceder
- Reglez les valeurs à l'aide des encodeurs A,B et C
- Changez de page à l'aide de l'encodeur D
Lorsque que rien d'autre n'est spécifique, la plage des paramétres de niveaux va de -100 dB à 0 dB
Volume
Plage: -100 dB à 0 dB
Contrôle de niveau qui peut être positionné soit pre ou post traitement des effets. La position du contrôle de volume se règle au paramètre "Position" (voir aussi les schémas de routing)
Plage: 0 dB à 24 dB
Les guitares ont des niveaux de sortie différents. Il en va de même pour les pédales que vous pourriez placer devant le NOVA System. Voici comment régler correctement le gain:
- Allumez toutes le pédales placées en amont de NOVA System et qui pouraient booster le signal.
- Grattez la guitare aussi fort que possible lorsque vous jouve.
- Ajustez le gain jusqu'à ce que "0" apparaisse:
LEVELS MENU >>>>>>>>>>0
InputGain: 16 (unity)
- Puis réduisez le gain de quelques dB:
LEVELS MENU >>>>>>
InputGain: 14
- Le gain est maintainant correctement régé et vous obtenez un gain unitaire à travers NOVA system
Indication de Clip (distortion)
Si vous changez considérablement le gain d'entrée, par ex. en changeant de guitare ou en changeant les niveaux d'une pedale place en amont de NOVA System, l'entrée de NOVA System pourra fort bien saturer. Cela sera alors indiqué par le petit point au coin inférieur droit de l'afficheur numérique.
Plage: -100 dB à 0 dB
Paramètre de niveau individuel pour la sortie gauche et droite. Ces niveaux sont régés par preset.
Option: Drive ou Line
Selectionne l'entrée. Choisissez "Drive" si vous avez connecté votre guitare à l'entrée Drive et que vous poulez donc utiliser le bloc Drive de NOVA System. (voir aussi schémas de routing). Choisissez "Line" si vous étes connecté sur l'entrée Ligne ( par ex(depuis un FX send)
Volume Position
Le paramètre de volume est en général contrôle par une pedale d'expression. Si vous connectez une pedale à l'entrée pedale, la pedale contrôle la volume par défaut.
Le pramètre Volume Positon définit le point où le volume est contrôle. Les options sont:
Pre: Le volume est contrôle juste après la section Drive et avant les effets. Cela permet aux effets tels que le Delai ou la Réverbe de continuer de sonner même si vous baissez le volume avec la pédale.
Post: Le volume est contrôle après les effets. Cela peut dire que le volume du signal complet y compris les effets sera contrôle.
Advanced
Option: On ou Off
Selectionnez "On" pour acceder aux paramétres de niveau "avances" suivants. Lorsque vous étés en mode "advanced" vous ne bénéficierez plus de la fonction de calcul automatique "unity gain" (gain unitaire) décrite Dans la section Input Gain de la page précédente. Par contre vous aurez le contrôle total des paramétres de niveau.
Boost Max
Plage: 0 à 10 dB
Ce réglage déterminé la plage maximale de la fonction boost.
Ce réglage détermine la plage maximale de la fonction boost. Comme 0dBFS est le niveau maximum dans le domaine numérique, le boost "numérique" est possible en attenuant le niveau général puis en supprimant cette atténuation quand le boost est nécessaire. Si vous utilisez le mode Advanced et la fonction boost, le paramètre Output Range peut être ajusté pour assurer un gain unitaire à travers l'unité.
Si vous selectionné le mode Advanced mais n'utilise jamais la fonction Boost, réglez le paramètre Boost Max sur 0dB
Output Range
Lechoixde la valeur dépend du Gain d'entree regle.
Plus le Ingain est haut, moindre la valeur de ce paramètre doit être.
Boost
Ne serait il pas/agreable, si vous pouviez juste presser un switch et booster le signal pour quelques phrases importantes? Via le menu Levels Advanced, une valeur de boost maximum entre 0 et 10 dB peut être entrée. enudeau de cette limite vous pouvez régler un niveau de boost pour chacun des preset.
- pressez LEVELS pour acceder au menu Levels
- Sélectionnez "Advanced" et réglez ce paramètre sur "on"
- Allez à BoostMax et entreprises vos révreur maximum pour boost max
BoostMax 6dB
- Puis sortez de ce menu et selectionnez le preset sur lequel vous pouze ajuster un niveau de boost.
- Pressez DRIVE et réglez le niveau de Boost dans la fourchette définie précédemment.
Paramètres supplémentaires de la fonction Boost
Boost Lock:
Option: On ou Off
Lorsque Boost Lock est régle dur "On" vous pouvez booster de la quantité de dB spécifiée dans BoostMax sur TOUS les Presets. Le paramètre Boost Lock se trouve dans le menu Utility.
Quand Boost Lock est régle sur "off" vous pouvez régler un niveau de boost individuel par preset. Dans ce cas, le niveau ne peut être régle que dans la fourchette autorisée dans le paramètre Boost Max qui se trouve dans le menu utility.
Boost Level:
Le niveau de boost peut être régle pour chaque preset dans la plage définie par le paramètre Boost Max qui se trouve dans le menu Levels.
Opération de base:
- Pressez MENU pour acceder
- Selectionnez Pedal avec l'encodeur D
- Pressez MENU pour confirmer
- Reglez les valeurs avec les encodeurs A, B et C
- Changez de pages avec l'encoder D
- Confirmez la selection en pressant MENU si
- Quittez en pressant MENU à nouveau
Pour réaliser le contrôle exter de certains parametes.
vous pouvez connecter une pedale d'expression*
Dans ce menu vous decide des paramétres à assigner, vous calibrez NOVA System à la pédale d'expression connectée et vous configurez la courbe de réponse avec les paramétres min, mid et max.
Paramètres marqués d'un “P”
Certains paramètres de ce menu sont globaux et d'autre sont sauvégardés au niveau de chaque preset. ces derniers seront maqurques d'un "P" dans la partie droite de l'afficheur.
Example:
Connection d'une pédale d'expression
Suivant le type de pédale d'expression utilisé, la pédale sera connectée soit à l'aide d'un jack 1/4" mono TS ou stéreo TRS
Si vous n'etes pas sur du type de cable à utiliser, vous dévrez essayer les deux. NOVA System mesure le signal de la pédale sur son connecteur de sortie. Par conséquent un seul cable est nécessaire.
Assignnlation de parametes (Map)
Voici comment assigner des paramétres à la pedale connectée sur "Pedal Input".
- Allez sur le Menu Pedal en pressant MENU puis avec l'encodeur D.
- Sélectionnez un paramètre à contrôle dans la liste
- Pressez MENU pour confirmer
- Reglez Min Mid Max
Min - Mid - Max
Plage: 0-100%
Ces réglages déterminant la réponse du paramètre assigné à la pedale connectée sur Pedal Input. Des valeurs peuvent être réglées pour les positions minimum, medium et maximum de la pedale.
Master
Si une pédale d'expression est connectée sur "pedal input" et contrôle un paramètre d'un preset et que ce preset est rapproché, NOVA System peut être réglé pour répondre soit à la position active de la pédale ou à la valeur sauvégardée dans le preset
Preset: La valeur du paramètre sauvégardée dans le preset s'applique - qu'elle que soit la position de la pédale d'expression.
Pedal: La position de la pédale d'expression est identifiée au moment du changement de preset, et la valeur du paramètre sauvégardée sera ignoreré.
Type
Selectionnez entre Expression ou G-Switch suivant le type de pedale connecté. Les pédales d'expression doivent être calibrées (voir ci-dessous). Si un G-Switch est connecté et selectionné comme type de pedale, il servira à changer les preset, tandis que les 8 interrupteurs du NOVA System serviront à contrôler les effets on/off.
Calibration d'une pédale d'expression
Pour assurer les valeurs performances de votre pedale, NOVA System doit calibrez pour cette pedale. Suiveze ce guide pas a pas:
Assurez you d'avoir bien connecté la pédale au connecteur "Pedasil Input"
- Sélectionnez "Calibrate dans le Menu Pedal
CALIBRATE
Notice Facile
