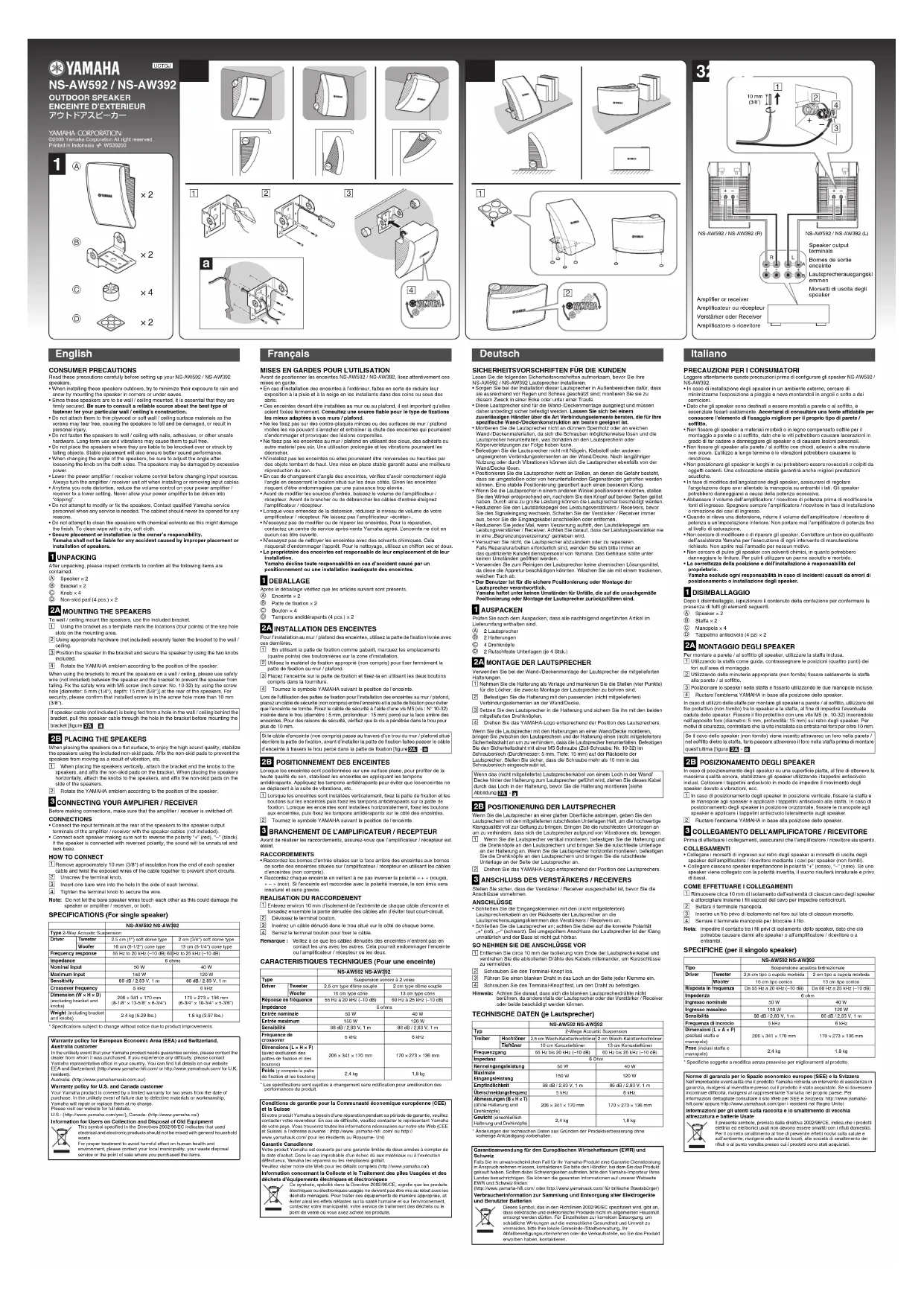

MODE D'EMPLOI NSAW592 YAMAHA

MISES EN GARDES POUR L’UTILISATIONAvant de positionner les enceintes NS-AW592 / NS-AW392, lisez attentivement ces mises en garde.• En cas d’installation des enceintes à l’extérieur, faites en sorte de réduire leur exposition à la pluie et à la neige en les installants dans des coins ou sous des abris.• Ces enceintes devant être installées au mur ou au plafond, il est important qu’elles soient fixées fermement. Consultez une source fiable pour le type de fixations les mieux adaptées à vos murs / plafond.• Ne les fixez pas sur des contre-plaqués minces ou des surfaces de mur / plafond molles les vis pouvant s’arracher et entraîner la chute des enceintes qui pourraient s’endommager et provoquer des lésions corporelles.• Ne fixez pas les enceintes au mur / plafond en utilisant des clous, des adhésifs ou autre matériel peu sûr. Une utilisation prolongée et les vibrations pourraient les décrocher.• N’installez pas les enceintes où elles pourraient être renversées ou heurtées par des objets tombant de haut. Une mise en place stable garantit aussi une meilleure réproduction du son.• En cas de changement d’angle des enceintes, vérifiez d’avoir correctement réglé l’angle en desserrant le bouton situé sur les deux côtés. Sinon les enceintes risquent d’être endommagées par une puissance trop élevée.• Avant de modifier les sources d’entrée, baissez le volume de l’amplificateur / récepteur. Avant de brancher ou de débrancher les câbles d’entrée éteignez l’amplificateur / récepteur.• Lorsque vous entendez de la distorsion, réduisez le niveau de volume de votre amplificateur / récepteur. Ne laissez pas l’amplificateur «écrêter».• N’essayez pas de modifier ou de réparer les enceintes. Pour la réparation, contactez un centre de service après-vente Yamaha agréé. L’enceinte ne doit en aucun cas être ouverte.• N’essayez pas de nettoyer les enceintes avec des solvants chimiques. Cela risquerait d’endommager l’apprêt. Pour le nettoyage, utilisez un chiffon sec et doux.• Le propriétaire des enceintes est responsable de leur emplacement et de leur installation.Yamaha décline toute responsabilité en cas d’accident causé par un positionnement ou une installation inadéquate des enceintes.Après le déballage vérifiez que les articles suivant sont présents.A Enceinte × 2B Patte de fixation × 2C Bouton × 4D Tampons andidérapants (4 pcs.) × 2Pour l’installation au mur / plafond des enceintes, utilisez la patte de fixation livrée avec ces dernières.A En utilisant la patte de fixation comme gabarit, marquez les emplacements (quatre points) des boutonnières sur la zone d’installation. B Utilisez le matériel de fixation approprié (non compris) pour fixer fermément la patte de fixation au mur / plafond. C Placez l’enceinte sur la patte de fixation et fixez-la en utilisant les deux boutons compris dans la fourniture.D Tournez le symbole YAMAHA suivant la position de l’enceinte.Lors de l’utilisation des pattes de fixation pour l’installation des enceintes au mur / plafond, placez un câble de sécurité (non compris) entre l’enceinte et la patte de fixation pour éviter que l’enceinte ne tombe. Fixez le câble de sécurité à l’aide d’une vis M5 (vis : N° 10-32) insérée dans le trou (diamètre : 5 mm, profondeur : 15 mm) percé sur la face arrière des enceintes. Pour des raisons de sécurité, vérifiez que la vis a pénétrée dans le trou pour plus de 10 mm.Lorsque les enceintes sont positionnées sur une surface plane, pour profiter de la haute qualité du son, stabilisez les enceintes en appliquant les tampons antidérapants. Appliquez les tampons antidérapants pour éviter que les enceintes ne se déplacent à la suite de vibrations, etc. A Lorsque les enceintes sont installées verticalement, fixez la patte de fixation et les boutons sur les enceintes puis fixez les tampons antidérapants sur la patte de fixation. Lorsque les enceintes sont installées horizontalement, fixez les boutons aux enceintes, puis fixez les tampons antidérapants sur le côté des enceintes.B Tournez le symbole YAMAHA suivant la position de l’enceinte.Avant de réaliser les raccordements, assurez-vous que l’amplificateur / récepteur est éteint.RACCORDEMENTS• Raccordez les bornes d’entrée situées sur la face arrière des enceintes aux bornes de sortie des enceintes situées sur l’amplificateur / récepteur en utilisant les câbles d’enceintes (non compris).

• Raccordez chaque enceinte en veillant à ne pas inverser la polarité « + » (rouge), « – » (noir). Si l’enceinte est raccordée avec la polarité inversée, le son émis sera innaturel et sans graves.REALISATION DU RACCORDEMENT Enlevez environ 10 mm d’isolement de l’extrémité de chaque câble d’enceinte et torsadez ensemble la partie dénudée des câbles afin d’éviter tout court-circuit.B Dévissez le terminal bouton.C Insérez un câble dénudé dans le trou situé sur le côté de chaque borne.D Serrez le terminal bouton pour fixer le câble.CARACTERISTIQUES TECHNIQUES (Pour une enceinte)* Les spécifications sont sujettes à changement sans notification pour amélioration des performances du produit. Français

DEBALLAGE INSTALLATION DES ENCEINTESSi le câble d’enceinte (non compris) passe au travers d’un trou du mur / plafond situé derrière la patte de fixation, avant d’installer la patte de fixation faites passer le câble d’enceinte à travers le trou percé dans la patte de fixation [figure - ].

Remarque : Veillez à ce que les câbles dénudés des enceintes n’entrent pas en contact les uns avec les autres. Cela pourrait endommager l’enceinte ou l’amplificateur / récepteur ou les deux.NS-AW592 NS-AW392Type Suspension sonore à 2 voies Driver Tweeter 2,5 cm type dôme souple 2 cm type dôme souple Woofer 16 cm type cône 13 cm type cône Réponse en fréquence 55 Hz à 20 kHz (–10 dB) 60 Hz à 25 kHz (–10 dB) Impédance 6 ohmsEntrée nominale 50 W 40 WEntrée maximum 150 W 120 W Sensibilité 88 dB / 2,83 V, 1 m 86 dB / 2,83 V, 1 m Fréquence de crossover5 kHz 6 kHzDimensions (L × H × P) avec exclusion des pattes de fixation et des boutons)206 × 341 × 170 mm 170 × 273 × 136 mm Poids (y compris la patte de fixation et les boutons)2,4 kg 1,8 kgConditions de garantie pour la Communauté économique européenne (CEE) et la SuisseSi votre produit Yamaha a besoin d’une réparation pendant sa période de garantie, veuillez contacter votre revendeur. En cas de difficulté, veuillez contacter le représentant Yamaha de votre pays. Vous trouverez toutes les informations nécessaires sur notre site Web (CEE et Suisse) à l’adresse suivante : (http://www. yamaha-hifi .com/ ou http://www.yamahauk.com/ pour les résidents au Royaume- Uni)Garantie CanadienneVotre produit Yamaha est couverts par une garantie limitée de deux années à compter de la date d’achat. Dans le cas improbable d’un échec dû aux matériaux ou à l’exécution défectueux, Yamaha les réparera ou les remplacera gratuit.Veuillez visiter notre site Web pour les détails complets (http://www.yamaha.ca/)Information concernant la Collecte et le Traitement des piles Usagées et des déchets d’équipements électriques et électroniquesCe symbole, spécifié dans la Directive 2002/96/CE, signifie que les produits électriques ou électroniques usagés ne doivent pas être mis au rebut avec les déchets ménagers. Pour traiter ces équipements de manière appropriée, et éviter ainsi les effets néfastes sur la santé humaine et sur l’environnement, contactez votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.
