MODE D'EMPLOI LCD42E40W SANYO
1. Lisez ces instructions.2. Conservez ces instructions.3. Respectez tous les avertissements.4. Suivez toutes les instructions.5. N’utilisez pas cet appareil près de l’eau.6. Nettoyez l’appareil avec un linge sec seulement.7. Ne bloquez aucun orifice de ventilation. Conformez-vous aux instructions d’installation du fabricant.8. Cet appareil ne doit pas être installé à proximité de sources de chaleur telles qu’un radiateur, un registre de chaleur, une cuisinière ou tout autre appareil (y compris les amplificateurs) qui dégage de la chaleur.9. Ne désactivez pas la fonction de protection d’une fiche polarisée ou d’une fiche avec mise à la terre. Une fiche polarisée possède deux lames, dont l’une est plus large que l’autre. Une fiche avec mise à la terre possède deux lames et une troisième broche qui constitue la mise à la terre. La lame large ou la troisième broche de mise à la terre sont des dispositifs de sécurité. Si la fiche de l’appareil ne s’insère pas dans la prise de courant, consultez un électricien afin de la remplacer, car elle est désuète.10. Les cordons d’alimentation doivent être disposés de manière à ce que l’on ne marche pas dessus et à ce qu’ils ne soient pas coincés par d’autres objets placés sur ou contre eux, particulièrement au niveau des fiches, des prises et de l’endroit où ils sortent de l’appareil.11. N’utilisez que les accessoires recommandés par le fabricant.12. Utilisez uniquement les chariots, les socles, les trépieds, les supports ou les tables recommandés par le fabricant ou vendus avec l’appareil. Lorsque vous utilisez un chariot pour déplacer l’appareil, faites attention de ne pas renverser le chariot ou l’appareil. Cela peut causer des blessures.13. Débranchez l’appareil pendant les orages électriques et lorsqu’il n’est pas utilisé pendant de longues périodes.14. Faites appel à un technicien compétent pour tous les travaux d’entretien et de réparation. Il faut procéder à la réparation de l’appareil s’il a été endommagé d’une façon ou d’une autre, par exemple si la fiche ou le cordon d’alimentation est endommagé, si un liquide a été renversé sur l’appareil, si des objets l’ont heurté, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou s’il est tombé au sol.15. Si vous branchez une antenne extérieure à l’appareil, assurez-vous que l’antenne dispose d’une mise à la terre lui offrant une protection contre les surtensions et les accumulations d’électricité statique. Le document « U.S. Selection 810-21 » du National Electrical Code fournit l’information nécessaire concernant la mise à la terre appropriée du mât et de la structure de soutien, la mise à la terre du câble de connexion sur l’unité de décharge, la taille des conducteurs de mise à la terre, l’emplacement de l’unité de décharge de l’antenne, la connexion des électrodes de mise à la terre et les exigences liées aux électrodes de mise à la terre.16. Un système d’antenne extérieure ne doit pas être installé à proximité de lignes électriques surélevées ou d’autres circuits d’éclairage ou d’alimentation ou à un endroit où il peut tomber sur des lignes ou des circuits électriques. Lors de l’installation d’un système d’antenne extérieure, prenez toutes les mesures nécessaires afin d’éviter d’entrer en contact avec des lignes ou des circuits électriques car cela peut s’avérer fatal.EXEMPLE DE MISE À LA TERRE D’UNE ANTENNE CONFORMÉMENT AU NATIONAL ELECTRICAL CODE ET À LA NORME ANSI/NFPA 70Remarque à l’attention de l’installateur du système de télédistribution :Ce rappel est fourni pour indiquer à l’installateur du système de télédistribution qu’il doit consulter l’article 820-40 du NEC qui comprend les lignes directrices pour la mise à la terre appropriée et, surtout, qui spécifient que le câble de mise à la terre doit être branché au système de mise à la terre du bâtiment, le plus près possible du point d’entrée du câble.17. Installation au mur ou au plafond - L’appareil doit être installé sur un mur ou un plafond selon les recommandations du fabricant et inscrit dans le registre d’un laboratoire indépendant (tel que UL).18. « L’appareil ne doit pas être exposé à un égouttement, à des éclaboussures et il faut éviter de placer des objets remplis de liquide, tels que des vases, sur l’appareil. »19. Lorsque la prise MAINS est utilisée comme dispositif de débranchement, le dispositif de débranchement demeure prêt à l’emploi en permanence.20. Installez le téléviseur ACL dans une position appropriée. Sinon, cela risque de créer un risque d’incendie.21. Prévoyez un espace suffisant au-dessus, sur les côtés et derrière le téléviseur ACL afin de permettre la circulation d’air et le refroidissement de l’appareil.22. Vous devez maintenir le dégagement minimal autour de l’appareil. Si le téléviseur ACL doit être intégré à un compartiment ou encastré de façon similaire, vous devez quand même maintenir le dégagement minimal autour de l’appareil. Ne couvrez jamais l’orifice de ventilation du téléviseur ACL. L’accumulation de chaleur peut réduire la durée de vie de votre téléviseur ACL et peut être dangereuse.CÂBLE DE CONNEXION L’ANTENNECOLLIER DE MISE À LA TERREUNITÉ DE DÉCHARGE DE L’ANTENNE (NEC, SECTION 810-20)CONDUCTEURS DE MISE À LA TERRE(NEC, SECTION 810-21)COLLIERS DE MISE À LA TERRE
Merci d’avoir choisi SANYO. Veuillez lire attentivement toutes les instructions contenues dans le présent manuel afin de bénéficier pleinement de votre téléviseur.3 English
Cet appareil a été testé et respecte les limites d’un appareil numérique de Classe B, conformément à la Partie 15 des règlements de la FCC. Ces limites sont conçues pour permettre un niveau de protection raisonnable contre les interférences nuisibles pour une installation en milieu résidentiel. Cet appareil génère, utilise et peut émettre des fréquences radio, il peut également produire des interférences nuisant à la radiocommunication s’il n’est pas installé ou utilisé selon les instructions. Cependant, il est possible qu’il génère des interférences même s’il est installé de façon appropriée. Si cet appareil produit des interférences nuisant à la réception des signaux de radio ou de télévision, ce qui peut être vérifié en allumant et en éteignant l’appareil, il est recommandé que l’utilisateur tente d’éliminer les interférences à l’aide d’une ou des mesures suivantes : - Réorienter ou déplacer l’antenne de réception. - Augmenter la distance entre l’appareil et le récepteur. - Brancher l’appareil dans la prise d’un circuit autre que celui auquel le récepteur est branché.
Consulter le détaillant ou un technicien expérimenté dans le domaine des radios / téléviseurs afin d’obtenir de l’aide. ATTENTION : Les règlements de la FCC stipulent que les modifications inappropriées ou non autorisées apportées à l’appareil peuvent entraîner l’annulation des droits d’utilisation de l’appareil par l’utilisateur.
Information pour l’utilisateur concernant la cote ENERGY STAR : Les réglages par défaut entrés à l’usine pour ce téléviseur respectent les exigences de la cote ENERGY STAR. Modifier les réglages d’image peut entraîner une augmentation de la consommation d’énergie pouvant dépasser les limites établies par la cote ENERGY STAR. Afin de garantir que votre téléviseur fonctionne de façon optimale, sélectionnez le mode d’image par défaut.
Fabrication autorisée par Dolby Laboratories. «Dolby» et le symbole «Double-D» sont des marques déposées de Dolby Laboratories. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC. «En tant que partenaire Energy Star
, Sanyo Electric Co., Ltd. a établi que ce produit respecte les exigences des lignes directrices de la cote Energy Star
matière de rendement éconergétique.» Ce symbole sur la plaque d’identification indique que le produit est enregistré au Underwriters’ Laboratories Inc. Il est conçu et fabriqué de façon à respecter les normes strictes de sécurité de l’U.L. en matière de risque d’incendie, de blessures ou de dangers électriques.
PROTECTION DE L’ÉCRAN ACL
L’écran peut s’endommager s’il n’est pas entretenu de façon appropriée. N’utilisez jamais des objets durs tels que des chiffons ou du papier rigides. N’exercez jamais une pression excessive lorsque vous nettoyez l’écran; une pression excessive peut entraîner une décoloration permanente ou la création de zones sombres à l’écran. Ne vaporisez JAMAIS des liquides sur l’écran. CONSIGNES DE MANIPULATION
Utilisez toujours le boîtier du téléviseur pour le manipuler. Ne touchez jamais l’écran lorsque vous manipulez le téléviseur. Une pression excessive sur l’écran peut entraîner une décoloration permanente ou la création de zones sombres à l’écran. Les dommages liés à la manipulation ne sont pascouverts par la garantie.
À VAPEUR DE MERCURE;

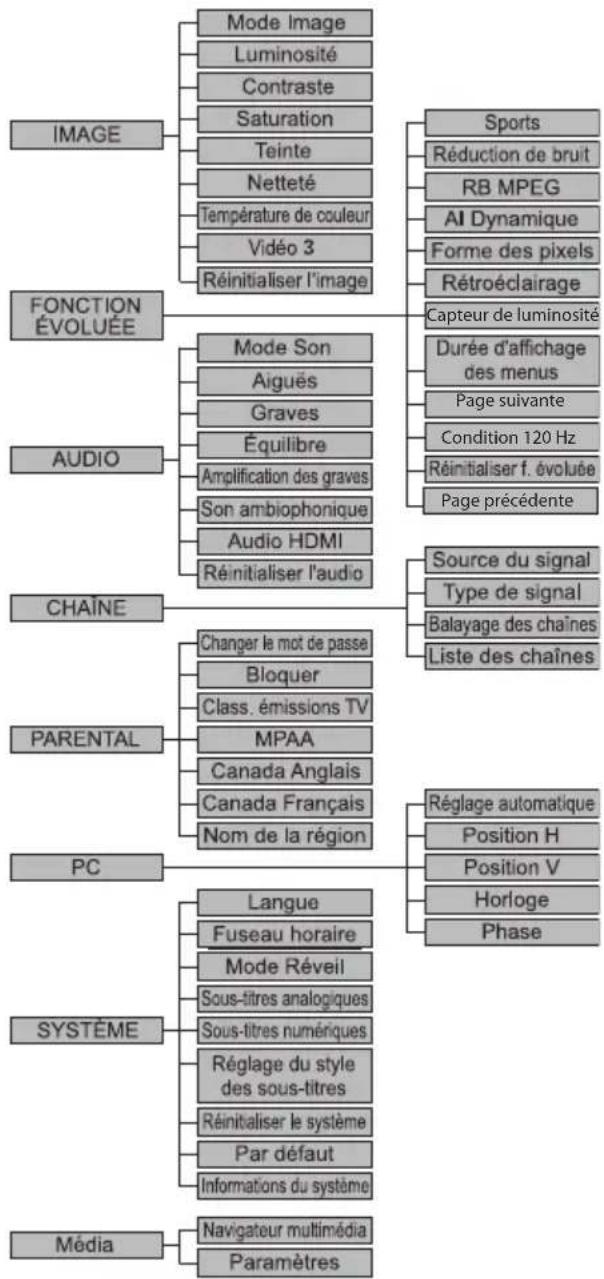

OPÉRATION DU MENU À L’ÉCRAN

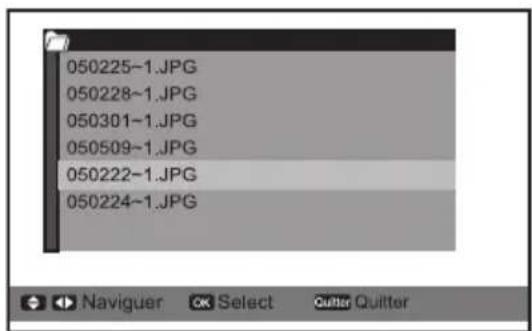

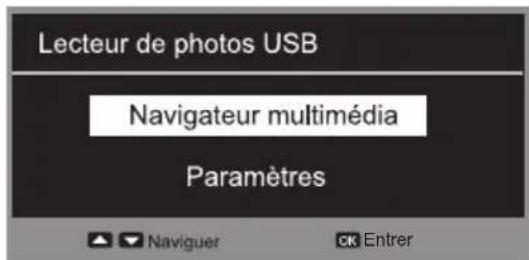

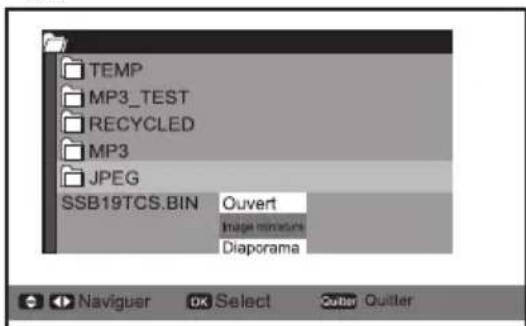

(Lecteur de photos) USB............................24

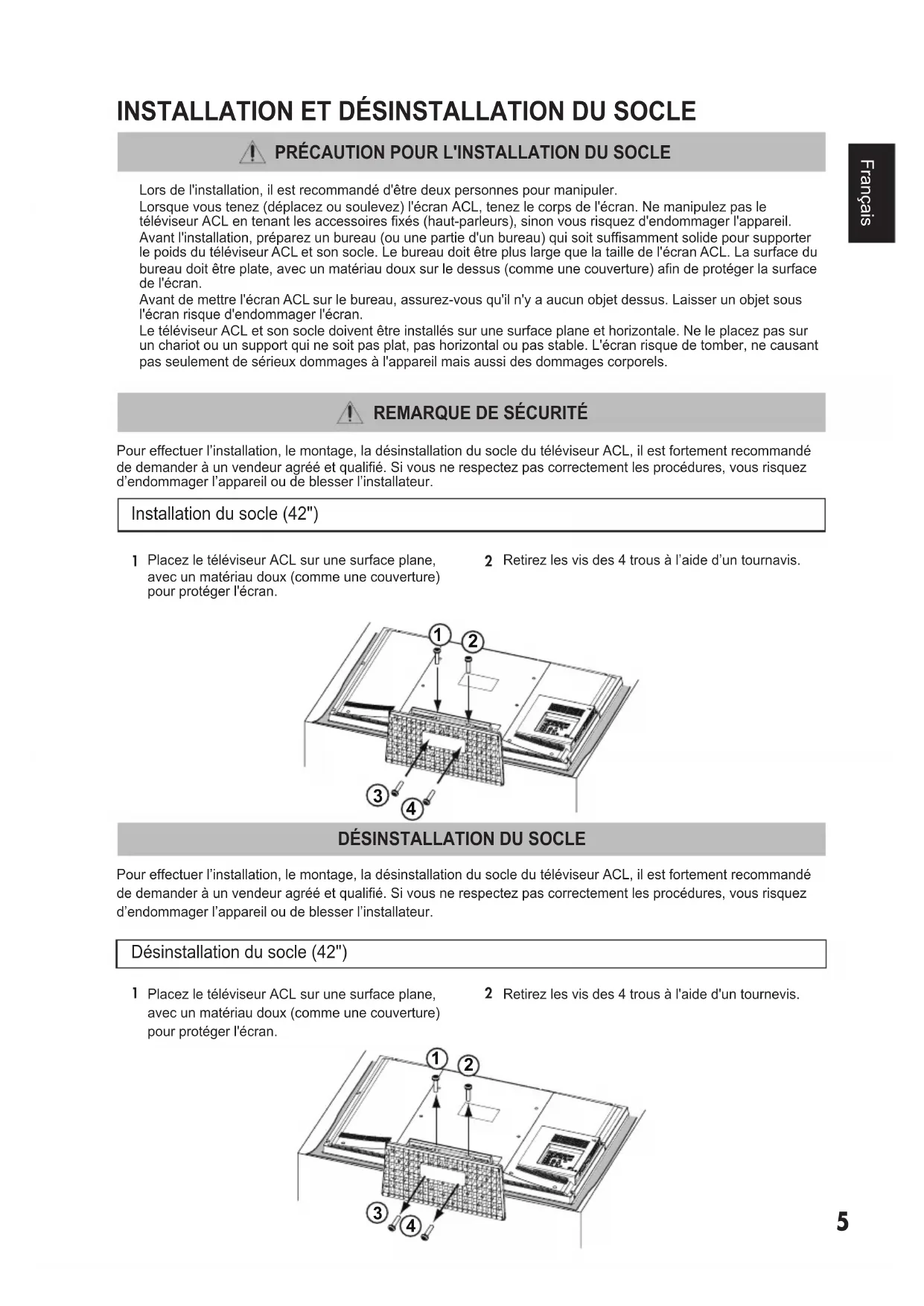

Lors de l'installation, il est recommandé d'être deux personnes pour manipuler. Lorsque vous tenez (déplacez ou soulevez) l'écran ACL, tenez le corps de l'écran. Ne manipulez pas le téléviseur ACL en tenant les accessoires fixés (haut-parleurs), sinon vous risquez d'endommager l'appareil.
Avant l'installation, préparez un bureau (ou une partie d'un bureau) qui soit suffisamment solide pour supporter le poids du téléviseur ACL et son socle. Le bureau doit être plus large que la taille de l'écran ACL. La surface du bureau doit être plate, avec un matériau doux sur le dessus (comme une couverture) afin de protéger la surface de l'écran.
Avant de mettre l'écran ACL sur le bureau, assurez-vous qu'il n'y a aucun objet dessus. Laisser un objet sous l'écran risque d'endommager l'écran. Le téléviseur ACL et son socle doivent être installés sur une surface plane et horizontale. Ne le placez pas sur un chariot ou un support qui ne soit pas plat, pas horizontal ou pas stable. L'écran risque de tomber, ne causant pas seulement de sérieux dommages à l'appareil mais aussi des dommages corporels.

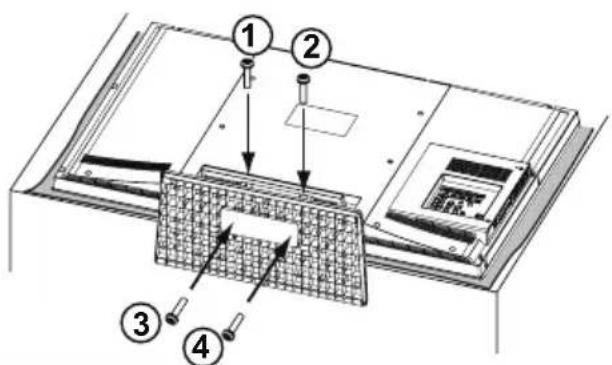

REMARQUE DE SÉCURITÉ

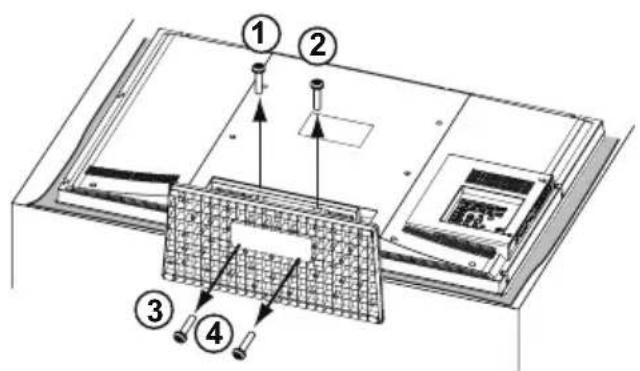

Pour effectuer l’installation, le montage, la désinstallation du socle du téléviseur ACL, il est fortement recommandé de demander à un vendeur agréé et qualifié. Si vous ne respectez pas correctement les procédures, vous risquez d’endommager l’appareil ou de blesser l’installateur. Installation du socle (42")
Placez le téléviseur ACL sur une surface plane, avec un matériau doux (comme une couverture) pour protéger l'écran. Retirez les vis des 4 trous à l’aide d’un tournavis.
Pour effectuer l’installation, le montage, la désinstallation du socle du téléviseur ACL, il est fortement recommandé de demander à un vendeur agréé et qualifié. Si vous ne respectez pas correctement les procédures, vous risquez d’endommager l’appareil ou de blesser l’installateur. Désinstallation du socle (42")
Placez le téléviseur ACL sur une surface plane, avec un matériau doux (comme une couverture) pour protéger l'écran. Retirez les vis des 4 trous à l'aide d'un tournevis.
Utilisez toujours une surface plate et ferme lorsque vous positionnez votre téléviseur HD. Ne placez pas l’appareil dans un endroit fermé. Prévoyez toujours l’espace nécessaire pour assurer une ventilation adéquate.

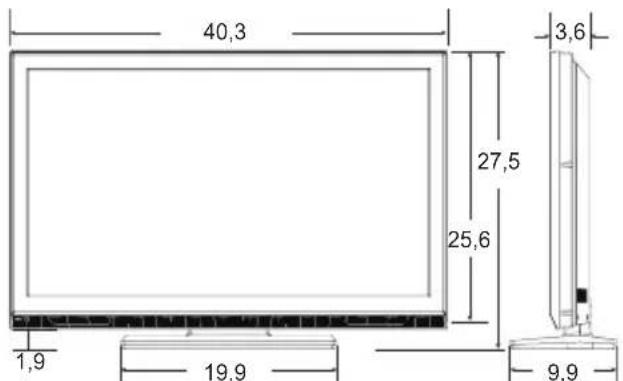

- Écran en diagonale : 42,02 po REMARQUE : Toutes les dimensions sont indiquées en pouces.
(OPTIONNELLE) Utilisez les vis posées au niveau des accessoires de fixation au socle à l’arrière de votre téléviseur HD afin de le fixer au support de fixation murale. REMARQUE :1. La trousse de fixation murale n’est pas fournie.2. La trousse de fixation murale doit soutenir un poids équivalent à trois fois le poids de l’appareil. Interface VESA standard Téléviseur 200 x 400 mm Accessoires de fixation murale Dimensions des vis de fixation : Téléviseur : 42 po Diamètre M4, longueur - 13 mm (min.); 16 mm (max.) Mur
(60 mm) INSTALLATION 3,6 9,9 40,3 19,9 1,9 25,6 27,57 Français
Insérez les piles fournies dans la télécommande.CONSIGNESNe combinez jamais des piles rechargeables avec des piles sèches ou d’autres types de piles; ne mélangez jamais des piles neuves et des piles usées ou des piles de charges différentes.N’exposez jamais la télécommande ou les piles à l’humidité ou à la chaleur, telle que la chaleur du soleil.Jumelez les symboles
des piles aux repères à l’intérieur de la télécommande. Veuillez recycler les piles rechargeables usées. Réglage de l’antenne pour les signaux captés. ANTENNECÂBLE ENTRÉE D’ANTENNE ANALOGIQUE/NUMÉRIQUELE SYNTONISEUR DE CE TÉLÉVISEUR HD PEUT CAPTER : Les signaux numériques et analogiques captés par une antenne.
Les chaînes de télévision par câble analogiques ou Clear QAM provenant d’une connexion de télévision par câble.REMARQUES :Vous devez utiliser le menu à l’écran pour effectuer une recherche de chaînes de télévision par câble Clear QAM (consultez la page 12).Pour bénéficier d’une qualité d’image optimale, branchez votre décodeur de télévision par câble ou votre récepteur satellite à l’aide des prises HDMI ou de la prise pour composant (VIDEO3).Ce téléviseur HD peut capter n’’importe quel signal RF diffusé en clair. POUR COMMENCER8 Français Entrée S-Vidéo (VIDÉO1), PAGE 10 - Pour enrichir les détails de la vidéo, utilisez la prise S-Vidéo au lieu de la prise Vidéo, si celle-ci est disponible sur l’équipement externe. (Une connexion S-Vidéo aura priorité sur une connexion Vidéo1.) Entrée vidéo à composite VIDÉO 1 ou VIDÉO 2, PAGE 10 - our connecter des prises d’entrée vidéo (composite) standard et audio standard. S’utilisent pour connecter de l’équipement vidéo doté d’une sortie vidéo à composite et sortie audio analogique. Connectez l’équipement vidéo numérique au connecteur vidéo jaune en faisant correspondre les connecteurs audio blanc (L) et rouge (R). Entrée vidéo à composante VIDÉO3 (YPbPr), PAGE 10- Connectez l’équipement vidéo numérique aux connecteurs vidéo vert (Y), bleu (Pb) et rouge (Pr) en faisant correspondre les connecteurs audio blanc (L) et rouge (R). Ces connecteurs détectent automatiquement le type de signal reçu. Sortie audio numérique (coaxiale), PAGE 12 - Utilisez un câble audio numérique de type coaxial pour connecter une sortie audio numérique à un système de cinéma maison stéréo avancé équipé du Dolby® Digital.

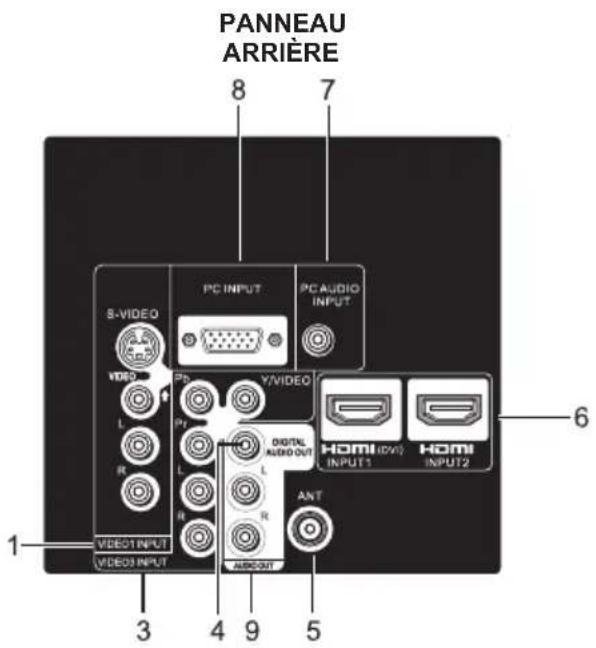

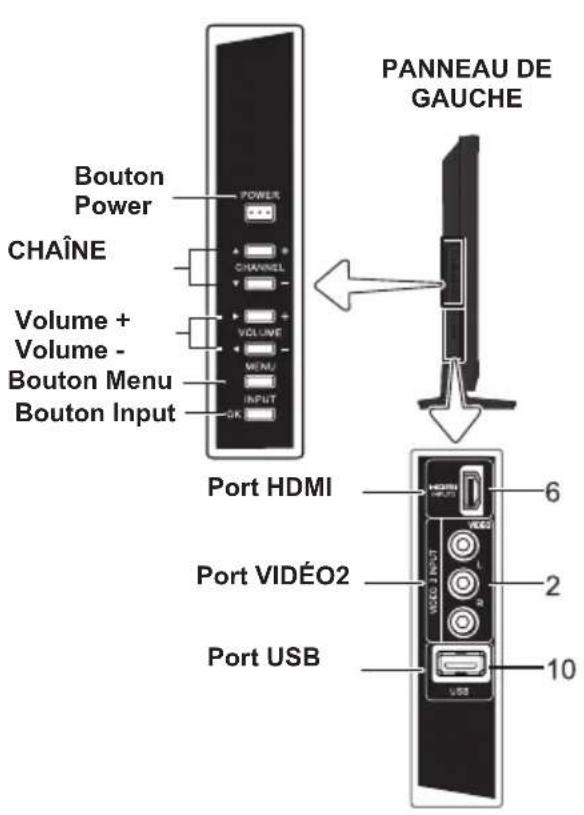

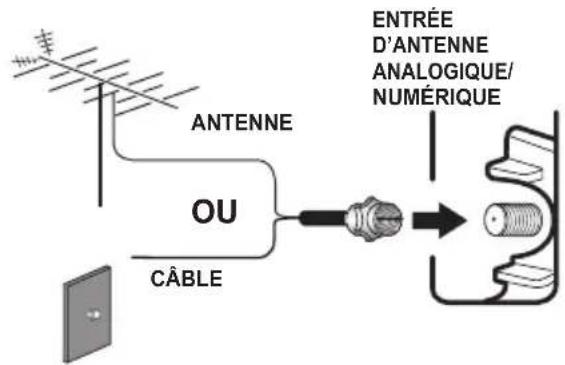

7 - Connectez une antenne RF ou un système de
câble analogique à cette prise. Entrée HDMI (INPUT1, INPUT2 ou INPUT3), PAGE
- Une interface audiovisuelle qui accepte les signaux vidéo non compressés pour obtenir une meilleure image. Cette entrée HDMI prend en charge la protection HDCP autorisant la transmission de contenu numérique protégé contre la copie.
ENTRÉE AUDIO DU PC, PAGE
12, 20 - Ce connecteur est prévu pour l’entrée audio de l’ordinateur et peut être également partagé avec l’entrée audio HDMI pour la connexion de signal DVI. ENTRÉE PC (connecteur RVB D-SUB à 15 broches), PAGE 13 - Connectez l’ordinateur à cette entrée. Le son est séparé par un autre mini connecteur stéréo (ENTRÉE AUDIO PC). Sorties audio stéréo (G/D), PAGE 12 - Connectez l’équipement audio stéréo à ces prises. Port USB, PAGE

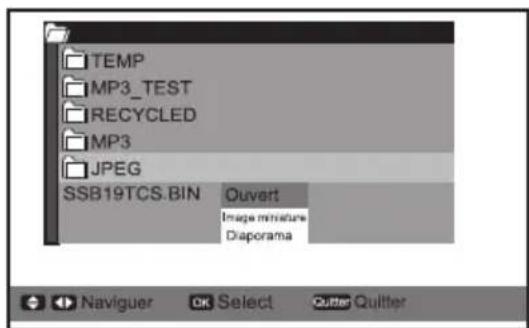

- Pour mettre à jour le micrologiciel du téléviseur et le fichier JPEG d’accès. Port USB Bouton Input Bouton Menu Volume + Volume - CHAÎNE ChannelŸź Bouton Power Port VIDÉO2 Port HDMI9 Français Bouton MUTE - Appuyez sur ce bouton pour couper ou réactiver le son. Boutons numériques - Utilisez les boutons numériques pour sélectionner une chaîne. Exemple : Appuyez sur 6 puis sur OK pour sélectionner la chaîne analogique A6. Appuyez sur 6 puis sur 1-- pour sélectionner la chaîne numérique D6. Bouton INPUT - Appuyez pour sélectionner la source à afficher : Entrée TV, VIDÉO1, VIDÉO2, VIDÉO3, HDMI, HDMI2, HDMI3, PC ou USB. Bouton SPORTS - Appuyez pour choisir parmi les options Football, Sports d’hiver, Sports marins, Sports intérieurs et Désactivé. (Voir page 14) Bouton ECO - Appuyez pour choisir le mode économie d’énergie parmi les options Désactivé, ECO1, ECO2 et ECO3. Bouton de volume - Appuyez sur VOL - + pour baisser ou monter le volume d’écoute. Bouton PIX SHAPE - Appuyez pour choisir parmi les options Normal, Panoramique, Zoom1, Intégrale et Zoom2. Les options disponibles dépendent du signal et du format de l’image de diffusion. Bouton AUDIO - Appuyez pour sélectionner le mode audio souhaité (si disponible). MENU - Appuyez pour afficher le menu à l’écran. %RXWRQV&856(85ŸKDXWźEDV Appuyez sur ces boutons pour déplacer le curseur vers le haut ou le bas.
%RXWRQV&856(85ŻJDXFKHŹGURLWH

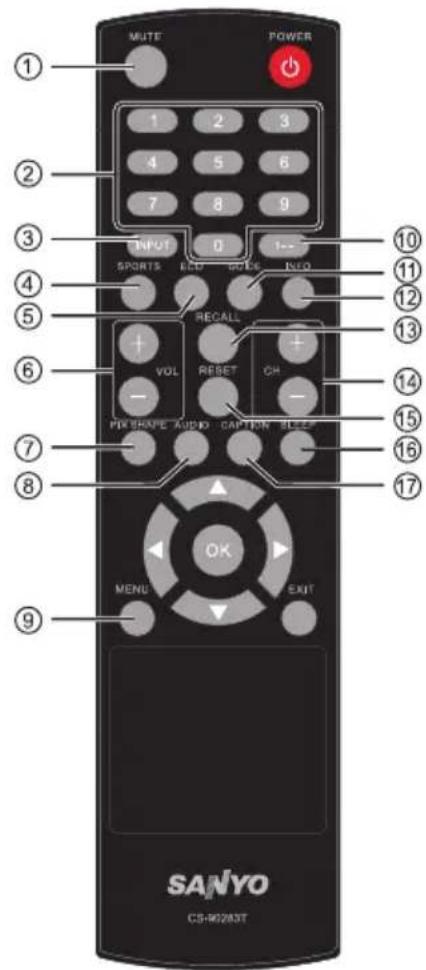

Appuyez sur ces boutons pour déplacer le curseur vers la gauche ou la droite. Bouton OK - Appuyez pour sélectionner une option. Bouton EXIT - Appuyez pour quitter un menu. Bouton 1-- - Appuyez sur un bouton numérique puis sur ce bouton pour sélectionner une chaîne de télévision numérique. Bouton GUIDE - Appuyez pour afficher les informations d’utilisation de l’écran TVHD (chaîne numérique uniquement). Bouton INFO - Appuyez pour afficher les informations du bandeau de la chaîne. Le bandeau numérique contient : Le numéro de la chaîne, l’état des sous-titres, le titre de la chaîne, la résolution vidéo, le format vidéo, la force du signal, les informations du son numérique et la classification du programme. Le bandeau analogique contient : Le numéro de la chaîne, l’état des sous-titres, le titre de la chaîne, la résolution vidéo, les informations du son analogique et la classification du programme. Bouton RECALL - Appuyez pour commuter sur la dernière chaîne / entrée sélectionnée. Bouton de chaîne précédente / suivante (CH+,
- Appuyez pour commuter sur la dernière / prochaine chaîne activée. OPÉRATION DE LA TÉLÉCOMMANDE Bouton RESET - Appuyez sur ce bouton pour afficher le menu Réinitialiser. Si vous exécutez la fonction Réinitialiser, le téléviseur effacera tous les paramètres personnalisés. REMARQUE : La base de données de la mémoire de balayage des chaînes réinitialisera le téléviseur aux paramètres par défaut (toutes les chaînes analogiques activées). Un balayage des chaînes est nécessaire après une réinitialisation. Bouton SLEEP - Appuyez sur ce bouton pour configurer l’arrêt par minuterie et choisir parmi les options Désactivé, 30 min, 60 min, 90 min, 120 min, 150 min ou 180 min. REMARQUE : L'arrêt par minuterie sera annulé si le téléviseur est éteint ou s'il y a une panne de courant. Bouton CAPTION - Appuyez sur ce bouton pour choisir le mode de sous-titrage parmi les options
Affichage des sous-titres
Coupure du son = activée
. Utilisez les paramètres de menu pour modifier les sous-titres numériques.10 Français

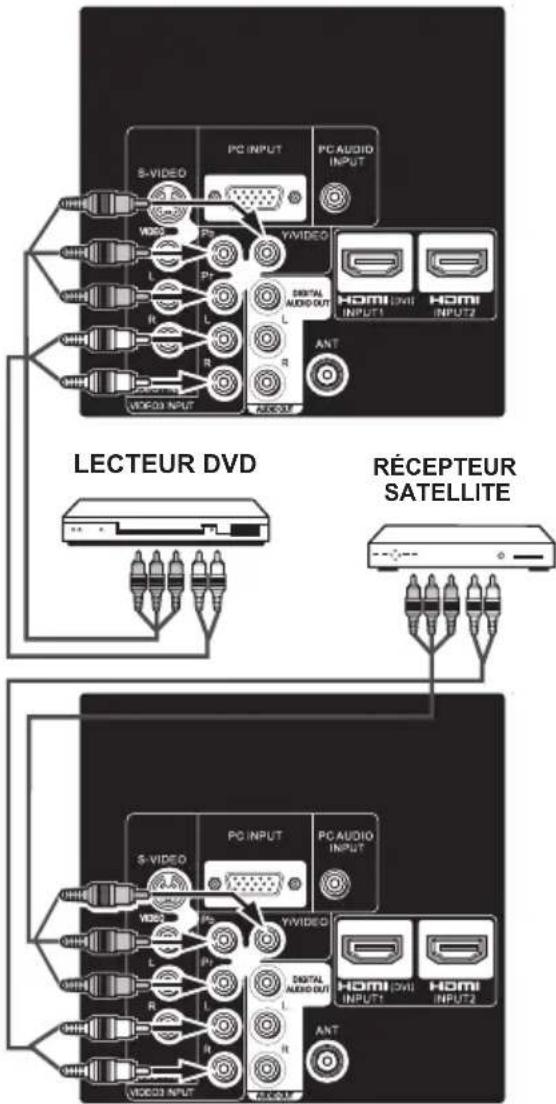

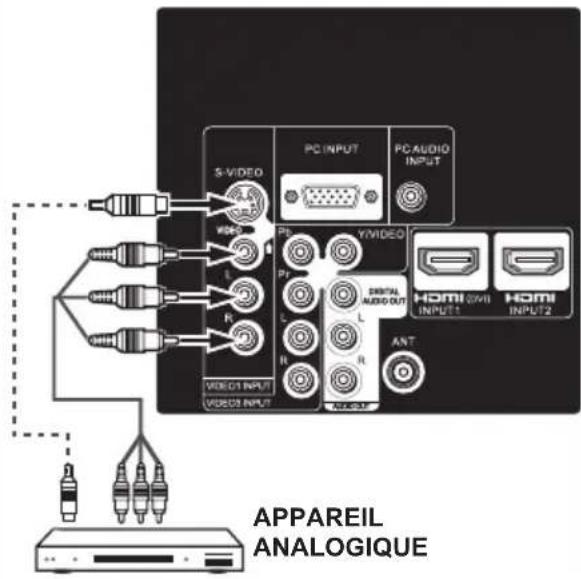

O2 (optionelle). Connectez un appareil analogique comme un boîtier pour la télévision par câble analogique, un récepteur satellite ou un magnétoscope. Les connecteurs composites de votre TVHD sont utilisés pour assurer la compatibilité avec vos équipements analogiques plus anciens, comme un magnétoscope. Le connecteur S-Vidéo donne la meilleure résolution analogique qui soit. Si votre ancien équipement analogique est doté d’un connecteur S-Vidéo, utilisez ce connecteur au lieu du connecteur vidéo normal. (Les câbles ne sont pas fournis.)
Connectez un câble audiovisuel au connecteur VIDÉO1 ou VIDÉO2 du téléviseur haute définition et à votre équipement audiovisuel analogique comme sur l'illustration. Faites correspondre les couleurs du connecteur à celles de la prise.
Appuyez sur le bouton INPUT pour parcourir les entrées de signal et sélectionner Vidéo1 ou VIDÉO2
Connexions de signal à composante - VIDÉO3 (YPbPr) Connectez les appareils numériques tels qu’un boîtier pour câble HD, un récepteur satellite HD, un lecteur DVD ou un système de jeux. Les prises à composante de ce téléviseur HD acceptent les signaux HDTV, EDTV et SDTV. C’est donc un excellent choix pour la connexion d’appareils externes compatibles.
Connectez un câble COMPOSANT aux connecteurs vidéo vert, bleu et rouge VIDÉO3 (YPbPr) du téléviseur HD et à votre appareil numérique comme sur l'illustration. (Le câble n'est pas fourni.)
Connectez un câble AUDIO aux connecteurs audio blanc et rouge correspondants comme sur l'illustration. (Le câble n'est pas fourni.)
Appuyez sur le bouton INPUT pour parcourir les entrées de signal et sélectionner VIDÉO3 (YPbPr). REMARQUES :
Le connecteur vidéo vert et les connecteurs audio blanc et rouge peuvent être utilisés en tant que connecteurs composites comme VIDÉO1 et VIDÉO2 (partagé avec le composant-Y).
Suivez les instructions d'OPÉRATION DE VIDÉO3 (Voir PAGE 20) pour choisir la fonction adaptée (Vidéo ou YPbPr) pour les appareils externes. LECTEUR DVD RÉCEPTEUR SATELLITE11 Français

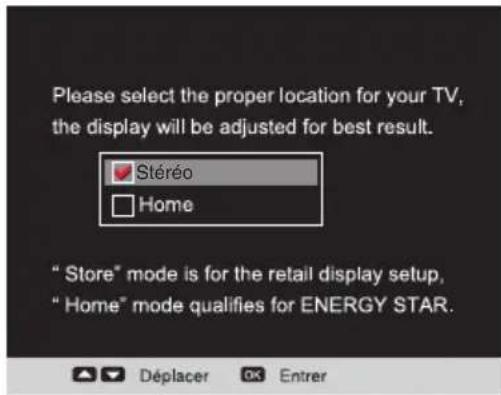

Appuyez sur le bouton POWER (Suivez les instructions à l'écran.) CONFIGURATION INITIALE
Utilisez les boutons CURSEUR ŸKDXWHWźEDV pour mettre en surbrillance Magasin ou Accueil. Appuyez sur OK. Les téléviseurs effectueront automatiquement le BALAYAGE DES CHAÎNES INITIAL. Magasin : Ce mode est pour la configuration d'affichage du détaillant. Accueil : Ce mode est pour la qualification ENERGY STAR. Stéréo REMARQUE : La fonction CONFIGURATION INITIALE fonctionne une fois que l'OPÉRATION PAR DÉFAUT est exécutée (voir PAGE 24)

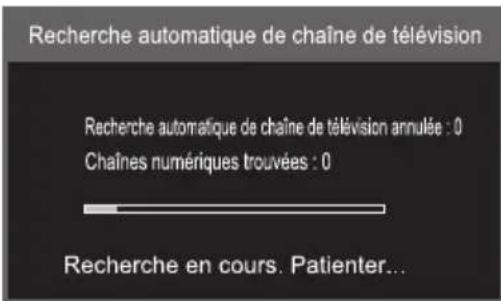

BALAYAGE DES CHAÎNES

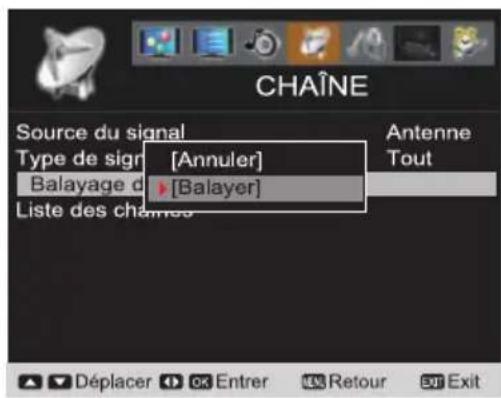

INITIAL REMARQUE : Ignorez ce processus s'il n'y a pas de câble ou d'antenne connecté au connecteur du syntoniseur.
Utilisez les boutons CURSEUR ŸKDXWHWźEDV pour mettre en surbrillance Balayage des chaînes. Appuyez sur OK. Choisissez Balayage pour commencer le balayage des chaînes. Les chaînes balayées sont stockées dans la liste des chaînes et peuvent être recherchées en utilisant les boutons CURSEUR Ÿ(haut) et ź(bas). À la prise de courant CA 120 V12 Français
Connectez les appareils numériques compatibles, tels qu’un boîtier pour câble HD, un récepteur satellite HD, un lecteur DVD ou un système de jeux. HDMI (interface multimédia haute définition). Une interface audiovisuelle numérique qui accepte les signaux vidéo non compressés pour obtenir une meilleure image. Cette entrée HDMI prend en charge la protection HDCP autorisant la transmission de contenu numérique protégé contre la copie. Le signal peut comprendre également le Dolby® Digital ou PCM, s’ils sont disponibles.
Connectez un câble HDMI entre l'entrée HDMI et votre appareil externe. (Le câble n'est pas fourni.) REMARQUE : Appuyez sur le bouton INPUT pour parcourir les entrées de signal et sélectionner HDMI1, HDMI2 ou HDMI3.

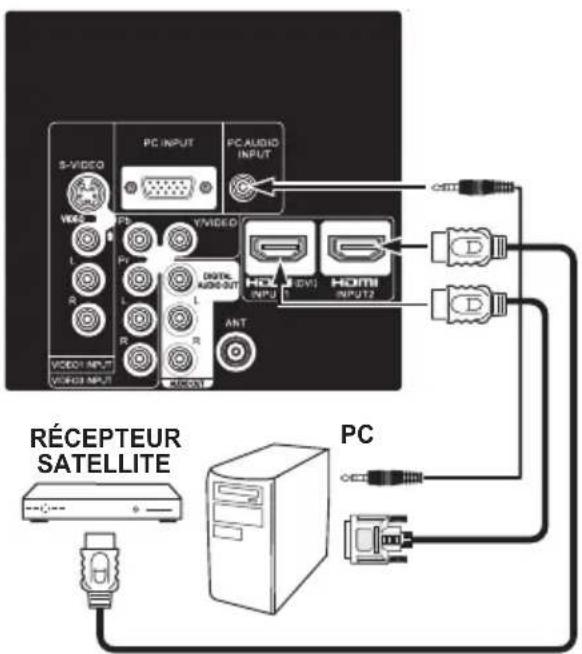

Utilisez un adaptateur (non fourni) pour connecter un appareil DVI à une prise d'entrée HDMI. REMARQUE : La configuration de l'audio HDMI est nécessaire. (voir page 21)

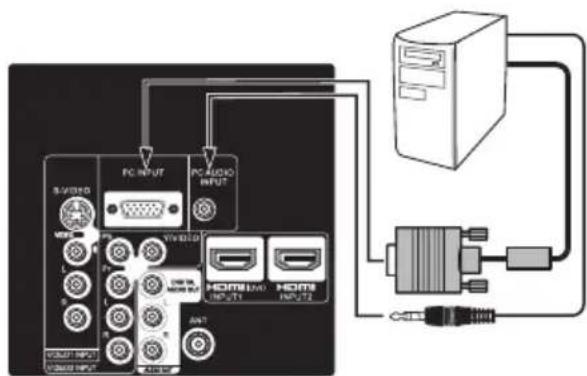

Connectez la sortie audio de l'appareil à l'ENTRÉE AUDIO DU PC. PANNEAU ARRIÈRE DU TÉLÉVISEUR HD RÉCEPTEUR SATELLITE

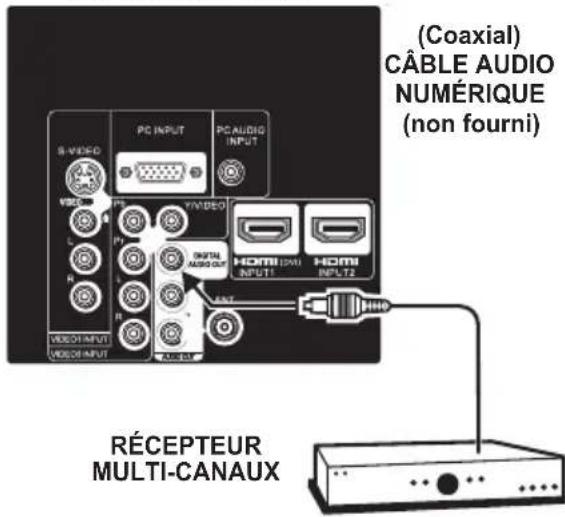

Connectez la sortie audio numérique à un récepteur multi- canaux, comme sur l'illustration. REMARQUE : Le signal audio Dolby Digital est fourni par le connecteur de sortie audio numérique uniquement lorsqu'il est reçu comme une partie de l'entrée de l'antenne numérique affichée à l'écran. (Coaxial)
Connectez la sortie audio numérique à un récepteur multi- canaux, comme sur l’illustration. AMPLIFICATEUR
Français REMARQUE : Avant de connecter n'importe quel câble, débranchez les cordons d'alimentation c.a. du téléviseur haute définition et de l'ordinateur. Connectez un câble RVB de la sortie du moniteur de votre ordinateur au connecteur RVB du téléviseur haute définition et serrez les vis. (Le câble du moniteur n'est pas fourni.) Connectez une extrémité d'un mini câble audio stéréo à la sortie audio de l'ordinateur et l'autre extrémité à la prise d'entrée audio de l'ordinateur du téléviseur haute définition. (Le mini câble audio stéréo n'est pas fourni.)CONSEIL :Le volume est réglable à partir de l'ordinateur et des boutons VOLUME+, et du téléviseur HD. Sélectionnez Réglage automatique dans le menu de configuration de l'ordinateur.REMARQUE : Allumez le téléviseur HD et tous les périphériques avant d'allumer l'ordinateur.
Pour éviter une situation «Aucun soutien»,préconfigurez la résolution de sortie de votre ordinateur sur une valeur XGA, par exemple 1 024 x 768, avant de le déconnecter de votre écran habituel.

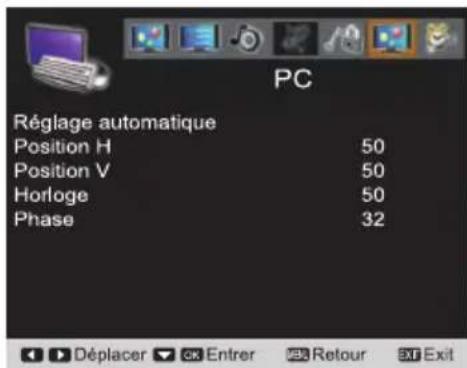

Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) sur la télécommande pour mettre en surbrillance Réglage automatiquedans le mode menu de l'ordinateur. Appuyezsur OK
Mettrez en surbrillance Réglage automatiqueet appuyez sur OK pour démarrer la fonction correspondante.
L’horloge, la phase, la position horizontale et verticale sont configurées automatiquement dès que le réglage automatique est terminé.Horloge- Pour régler la fréquence de points pour qu’elle corresponde à la fréquence de points de votre ordinateur.Phase- Pour régler la phase quand l’image oscille ou semble floue.Position H- Pour déplacer l’image horizontalement.Position V- Pour déplacer l’image verticalement.
Utilisez les boutons CURSEURŸKDXWHWź(bas) sur la télécommande pour mettre en surbrillance Position H, Position V, Horloge, ou Phase. Appuyez sur
Utilisez les boutons CURSEURŻŹSRXUUpJOHUla valeur du paramètre. Appuyez sur le bouton MENU pour revenir. Appuyez sur le bouton EXIT de la télécommande pour quitter le menu en cours.
Les paramètres d’image en entrée de l’ordinateur n’affectent pas d’autres paramètres d’entrée.
CONNEXIONS DE L’ORDINATEUR14

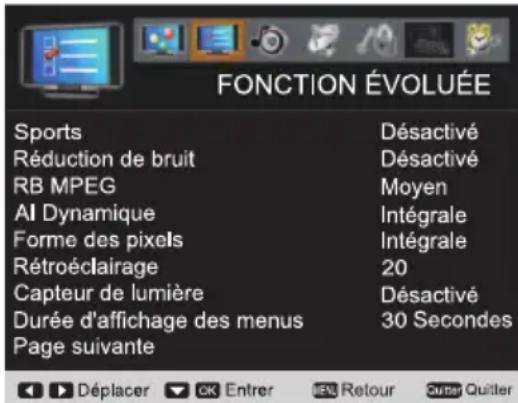

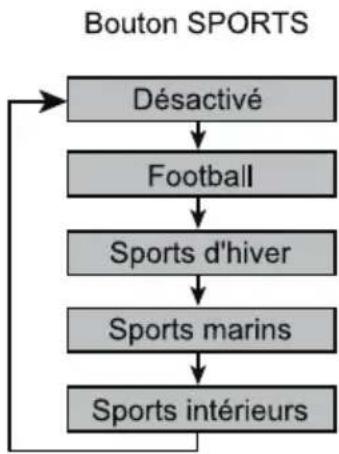

Français MODE SPORTS En appuyant simplement sur le bouton SPORTSde la télécommande, le téléviseur optimisera automatiquement les paramètres de l’image et du son pour les programmes affichés.
Pour les programmes de golf, football, etc. La fraîche verdure du gazon Le son des encouragements et des balles frappées
Pour les programmes de ski, patinage, etc. Les détails blancs sont préservés et les couleurs des costumes sont vives Les sons de ski/patinage sont enrichis
Pour les programmes de natation, plongée, etc. Le bleu étincelant de la mer et l’azur du ciel Le son exceptionnel de giclage de l’eau et de surf
Pour les programmes de basketball, boxe, etc. La chair rougeâtre et vivante Les annonces sont claires, le son des coups est percutantREMARQUE : Quand le bouton SPORTS est pressé, un menu affichant le mode sports actuel apparaît à gauche dans le bas de l’écran. Une fois que la chaîne ou la source d’entrée est modifiée, le mode sports est automatiquement configuré sur Désactivé et le menu Sports désactivé apparaît à droite dans le haut de l’écran.Si la chaîne ou la source d’entrée est modifiée sous l’état Sports désactivé , le menu «Sports désactivé n'apparaît pas à droite dans le haut de l’écran.15 Français
PRINCIPAL Capteur de luminositéPage suivanteCondition 120 HzPage précédente

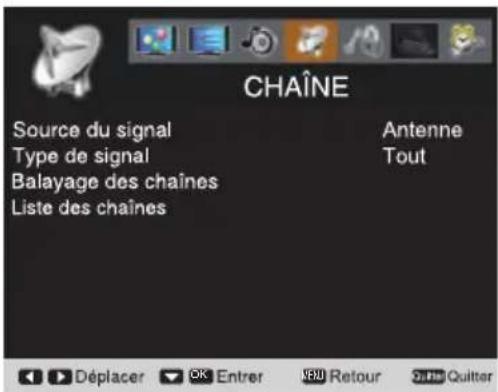

OPÉRATION DE LA SOURCE DU SIGNAL Il y a deux catégories :
Câble Recherche par air (antenne) : Cette option recherche les chaînes analogiques et numériques transmises en liaison radio. Recherche par câble : Cette option recherche les chaînes par câble analogiques et les chaînes par câble numériques non brouillées (Clear QAM).
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal. Utilisez les boutons CURSEUR ŻŹSRXUPHWWUHHQVXUEULOODQFH CHAÎNE. Appuyez sur

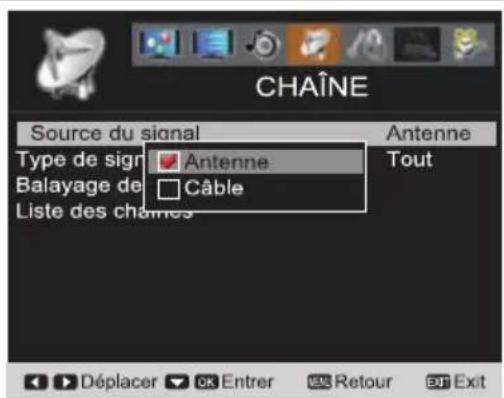

Mettez en surbrillance Antenne ou Câble. Appuyez sur OK.

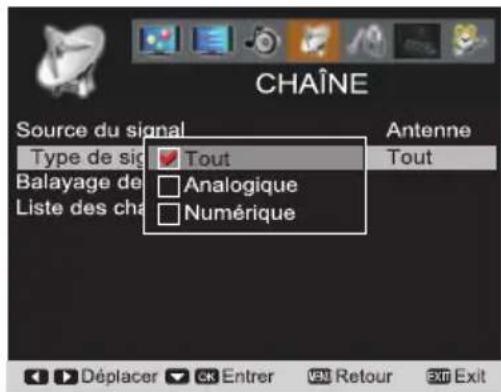

Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Tout. Appuyez sur OK. (Un crochet rouge apparaît à côté de l'élément sélectionné.)
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Balayage des chaînes. Appuyez sur OK. Choisissez Balayage pour commencer le balayage des chaînes.

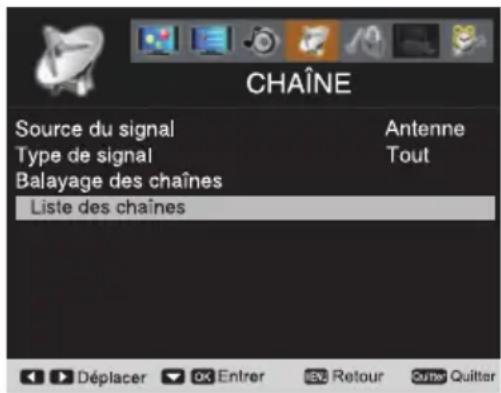

CHAÎNES La liste des chaînes est une base de données des chaînes actives que vous pouvez balayer en utilisant les boutons CURSEUR Ÿ(haut) et ź(bas). Personnalisez-la en ajoutant ou en supprimant des chaînes.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR ŻŹSRXUPHWWUH en surbrillance le mode CHAÎNE. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Balayage des chaînes. Appuyez sur OK . Terminez le processus de balayage des chaînes. (bouton OK) AJOUTER DES CHAÎNES À LA LISTE DES CHAÎNES
Utilisez les boutons CURSEUR Ÿ(haut) et ź (bas) pour mettre en surbrillance Liste des chaînes. Appuyez sur OK
Utilisez les boutons CURSEUR ŻŹSRXU changer de page.

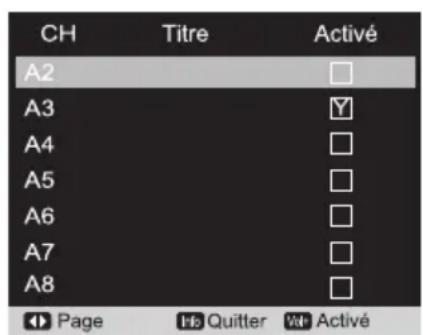

Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner et mettre en surbrillance la chaîne à ajouter.
Appuyez sur VOL+ pour ajouter la chaîne à la liste des chaînes. (Un Y blanc apparaît dans la zone carrée. Cela signifie que la chaîne a été ajoutée à la liste des chaînes.) SUPPRIMER DES CHAÎNES DE LA LISTE DES CHAÎNES
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Liste des chaînes. Appuyez sur OK.
Utilisez les boutons CURSEUR ŻŹSRXUFKDQJHU de page.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner et mettre en surbrillance la chaîne à supprimer.
Appuyez sur le bouton VOL+ pour supprimer la chaîne de la liste des chaînes. (Un Y blanc disparaît dans la zone carrée. Cela signifie que la chaîne a été supprimée de la liste des chaînes.) RENOMMER DES CHAÎNES DE LA LISTE DES CHAÎNES Vous pouvez renommer chaque chaîne de la liste avec l’opération suivante :
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Liste des chaînes. Appuyez sur OK
Utilisez les boutons CURSEURŻŹSRXUDIILFKHU les chaînes masquées.

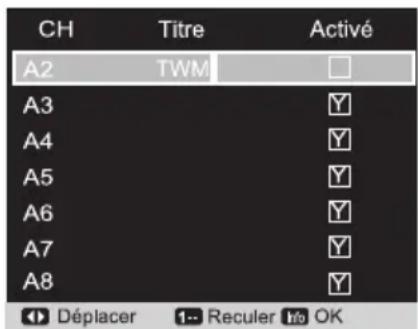

Utilisez les boutons CURSEURŸKDXWHWźEDV pour sélectionner et mettre en surbrillance la chaîne à renommer.
Utilisez les boutons 0 à 9 pour saisir le nouveau nom de la chaîne avec chaque mot français attitré, chiffres et symboles, en appuyant continuellement. (CONSEIL : Utilisez les boutons CURSEUR
pour avancer ou revenir dans la sélection. Utilisez le bouton 1-- pour supprimer.)
Appuyez sur le bouton INFO pour valider. Bouton numérique Caractères Bouton numérique Caractères

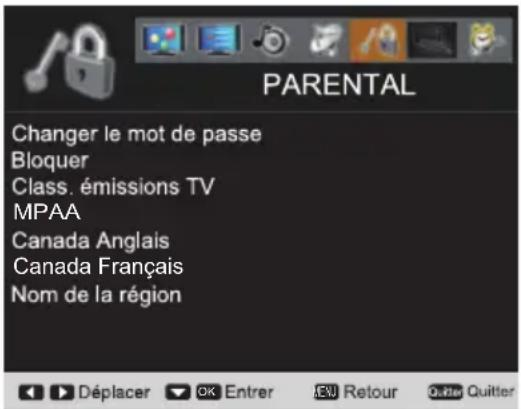

MENU Canada Français Ce téléviseur SANYO est équipé d’une puce antiviolence électronique (V-Chip) pour interpréter la MPAA (Motion Picture Association of America) et les codes de classification de contrôle parental pour la télévision. Quand ces codes sont détectés, le téléviseur HD affiche ou bloque automatiquement le programme en fonction des choix prédéfinis dans le menu PARENTAL. Utilisez cette fonction pour bloquer automatiquement les programmes ayant un contenu jugé inapproprié pour vos enfants.
Des informations supplémentaires concernant la MPAA et la puce antiviolence V-Chip sont disponible sur les sites : www.mpaa.org et www.v-chip.org respectivement.
RÉGLAGE DU MOT DE PASSE
Un mot de passe est requis pour utiliser ce téléviseur et accéder au menu PARENTAL la première fois. Saisissez ce mot de passe pour accéder au menu PARENTAL la seconde fois.
Appuyez sur le bouton MENU puis utilisez les boutons CURSEURŻŹSRXUPHWWUHHQVXUEULOODQFHOHPRGH PARENTAL. Appuyez sur OK.
Utilisez les boutons 0 à 9 pour saisir le «NOUVEAU NIP » (le nouveau mot de passe à attribuer). Appuyez sur OK.
Utilisez les boutons 0 à 9 pour saisir les chiffres à «Valider». Appuyez sur OK. REMARQUE : N'oubliez pas votre nouveau mot de passe. Si vous oubliez le mot de passe, appuyez sur le bouton 1-- 4 fois pour réinitialiser le mot de passe. OPÉRATION de modification du mot de passe
Appuyez sur le bouton MENU puis utilisez les boutons CURSEURŻŹSRXUPHWWUHHQVXUEULOODQFHOHPRGH PARENTAL. Appuyez sur OK.
Saisissez le mot de passe. Si le mot de passe est correct, vous reviendrez automatiquement au menu PARENTAL. Si le mot de passe est incorrect, saisissez de nouveau le mot de passe ou appuyez sur le bouton MENU pour revenir au menu PARENTAL.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Changer le mot de passe. Appuyez sur OK.
Utilisez les boutons 0 à 9 pour saisir l' «ANCIEN NIP» (l'ancien mot de passe), «NOUVEAU NIP» (le nouveau mot de passe à attribuer) et saisissez les chiffres à «Valider». Appuyez sur OK. OPÉRATION DU MENU À L'ÉCRAN (SUITE) OPÉRATION de blocage V-Chip- Ce téléviseur respecte la classification des chaînes indiquée par la MPAA et l’option de restriction du visionnement de certains programmes de télévision dans le menu PARENTAL. Bloquer- Cette fonction bloque l’émission de la chaîne ou l’entrée de la source en cours.
Appuyez sur le bouton MENU puis utilisez les boutons CURSEURŻŹSRXUPHWWUHHQVXUEULOODQFHOHPRGH PARENTAL. Appuyez sur OK.
Saisissez votre mot de passe. Si le mot de passe est correct, vous reviendrez automatiquement au menu PARENTAL. Si le mot de passe est incorrect, saisissez de nouveau le mot de passe ou appuyez sur le bouton MENU pour revenir au menu PARENTAL.
Utilisez les boutons CURSEUR Ÿ(haut) etź(bas) pour mettre en surbrillance Bloquer. Appuyez sur OK.
Sélectionnez V-Chip ou Bloquer. Appuyez sur OK. OPÉRATION de classification des émissions TV Class. émissions TV- Décide quel type de chaîne dans la liste peut être regardée. Vous pouvez bloquer des portions de classification d’émissions TV en choisissant une ou plusieurs classifications de contenu (D, L, S, V et FV). En bloquant simplement les classifications de contenu L et S de TV-14, par exemple, les programmes classés TV-14 avec un D et/ou un V peuvent être regardés.
Appuyez sur le bouton MENU puis utilisez les boutons CURSEURŻŹSRXUPHWWUHHQVXUEULOODQFHOHPRGH PARENTAL. Appuyez sur OK.
Saisissez votre mot de passe. Si le mot de passe est correct, vous reviendrez automatiquement au menu PARENTAL. Si le mot de passe est incorrect, saisissez de nouveau le mot de passe ou appuyez sur le bouton MENU pour revenir au menu PARENTAL.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Class. émissions TV. Appuyez sur OK
Utilisez les boutons CURSEUR Ÿ(haut), źEDVHWŻ ŹSRXUVpOHFWLRQQHUOHSDUDPqWUHjUpJOHUHWDSSX\H] sur OK. (Une marque blanche apparaît dans la zone carrée.)
OPÉRATION DE LA MPAA
MPAA- Décide quel type de film peut être regardé.
Appuyez sur le bouton MENU puis utilisez les boutons CURSEURŻŹSRXUPHWWUHHQVXUEULOODQFHOHPRGH PARENTAL. Appuyez sur OK.
Saisissez votre mot de passe. Si le mot de passe est correct, vous reviendrez automatiquement au menu PARENTAL. Si le mot de passe est incorrect, saisissez de nouveau le mot de passe ou appuyez sur le bouton MENU pour revenir au menu PARENTAL.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance MPAA pour la classification des films. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner le paramètre à régler et appuyez sur OK. (Une marque blanche apparaît dans la zone carrée.)18 Français OPÉRATION DE L’ANGLAIS CANADIEN/AMÉRICAIN
Appuyez sur le bouton MENU puis utilisez les boutons CURSEUR ŻŹ pour mettre en surbrillance le mode PARENTAL. Appuyez sur
Saisissez votre mot de passe. Si le mot de passe est correct, vous reviendrez automatiquement au menu PARENTAL. Si le mot de passe est incorrect, saisissez de nouveau le mot de passe ou appuyez sur le bouton MENU pour revenir au menu PARENTAL.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Canada Anglais. Appuyez sur OK
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner le paramètre à régler et appuyez sur OK. (Une marque blanche apparaît dans la zone carrée
Appuyez sur le bouton MENU puis utilisez les boutons CURSEURŻŹSRXUPHWWUHHQVXUEULOODQFH le mode PARENTAL. Appuyez sur
Saisissez votre mot de passe. Si le mot de passe est correct, vous reviendrez automatiquement au menu PARENTAL . Si le mot de passe est incorrect, saisissez de nouveau le mot de passe ou appuyez sur le bouton MENU pour revenir au menu PARENTAL.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Canada Français. Appuyez sur
bas) pour sélectionner le paramètre à régler et appuyez sur
(Une marque blanche apparaît dans la zone carrée
REMARQUE : Appuyez sur le bouton OK pour valider ou annuler les paramètres sélectionnés. Un symbole de verrouillage apparaîtra à côté de l'option de classification sélectionnée, indiquant qu'elle est bloquée. OPÉRATION DU NOM DE LA RÉGION Nom de la région- Le nom de la région pour la classification régionale 5 de V-Chip (RRT5 pour Regional Rating 5 en anglais) est un système de classifications V-Chip évolué pour les chaînes numériques reçues avec une antenne. Quand le téléviseur haute définition détecte des données RRT5 compatibles, elles sont téléchargées et stockées dans la mémoire et le menu est modifié pour inclure l’option évoluée de réglage.
Appuyez sur le bouton MENU puis utilisez les boutons CURSEURŻŹ pour mettre en surbrillance le mode PARENTAL. Appuyez sur OK.
Saisissez votre mot de passe. Si le mot de passe est correct, vous reviendrez automatiquement au menu PARENTAL . Si le mot de passe est incorrect, saisissez de nouveau le mot de passe ou appuyez sur le bouton MENU pour revenir au menu PARENTAL
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Nom de la région. Appuyez sur
Utilisez les boutons CURSEURŸKDXWHWźEDV pour sélectionner l’option à régler. Appuyez sur
Appuyez sur le bouton OK pour valider ou annuler les paramètres sélectionnés. REMARQUE : Si le flux de données du programme en cours est sans données RRT5, cette fonction sera grisée. Cette fonction est seulement efficace pour les chaînes numériques y compris les données RRT5. OPÉRATION DU MENU À L'ÉCRAN (SUITE)19 Français

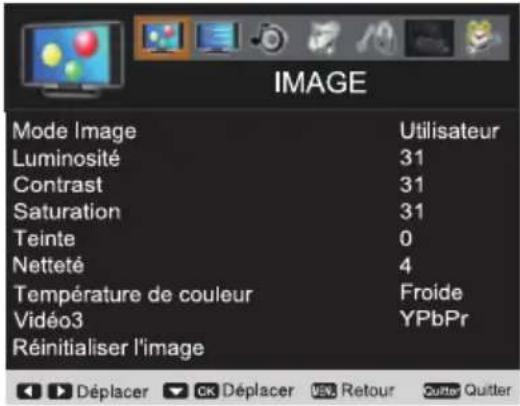

Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Mode Image. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Cinéma, Normal, Vive ou Utilisateur. Appuyez sur le bouton OK pour ajouter un crochet rouge dans l'espace vide.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Luminosité, Contraste, Saturation, Teinte ou Netteté. Appuyez sur OK.
Utilisez les boutons CURSEURŻŹSRXUUpJOHUOH paramètre de l'image. OPÉRATION DE LA TEMPÉRATURE DE COULEUR
Appuyez sur le bouton MENU pour afficher le menu principal. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) etź(bas) pour mettre en surbrillance Température de couleur. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Chaude, Normal ou Froide.
Appuyez sur le bouton MENU pour afficher le menu principal. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Vidéo3. Appuyez sur le bouton OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner YPbPr ou Vidéo. Appuyez sur OK. OPÉRATION DE RÉINITIALISATION DE L’IMAGE Réinitialiser l’image- Permet de récupérer les paramètres de réglage précédent sous le mode IMAGE à partir des réglages d’usine par défaut.
Utilisez les boutons CURSEUR Ÿ(haut) etź(bas) pour mettre en surbrillance Réinitialiser l'image. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) etź(bas) pour sélectionner Réinitialiser ou Annuler. Appuyez sur OK. REMARQUE : Appuyez sur le bouton MENU pour revenir au menu du mode IMAGE. AUDIO Désactivé

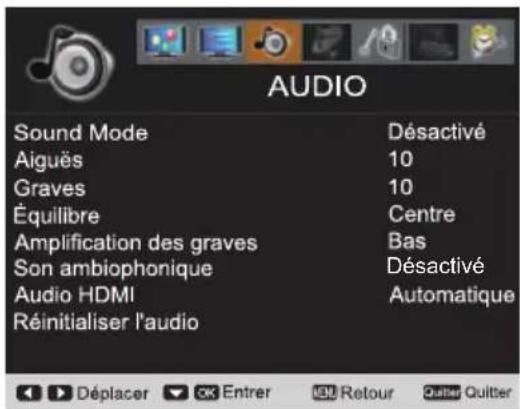

Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance AUDIO. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Mode Son. Appuyez sur OK.
Utilisez le bouton CURSEUR ŻŹSRXUUpJOHU le paramètre audio. (Désactivé/Rock/Pop/Jazz/ Vocal/Utilisateur). REMARQUES :
Le mode Utilisateur (égaliseur de son) permet de régler la fréquence de réponse de 100 Hz à 10 kHz par utilisateur.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner la fréquence.
Utilisez les boutons CURSEURŻŹpour régler la fréquence.20 Français
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance AUDIO. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Aiguës, Graves ou Équilibre. Appuyez sur OK.
Utilisez les boutons CURSEURŻŹSRXUUpJOHU le paramètre audio.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance AUDIO. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Amplification des graves. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Désactivé, Bas ou Haut. Appuyez sur OK.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance AUDIO. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Son ambiophonique. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Désactivé, Bas ou Haut. Appuyez sur OK.
HDMI inclut trois catégories : Automatique, Numérique et Analogique. (La configuration par défaut est Automatique.) Pour l’autre port HDMI, le paramètre Audio HDMI est grisé et fixé sur Numérique. Automatique- Le système détecte automatiquement si la source d’entrée est un signal DVI ou HDMI pur, puis sélectionne automatiquement si le signal d’entrée audio provient du port HDMI ou du port d’ENTRÉE AUDIO DU PC. (voir page 14) Numérique- Le signal d’entrée audio provient uniquement du port HDMI1. REMARQUE : Si le signal HDMI est un signal de type DVI, il n'y aura aucun son en sortie. Analogique- Le signal d’entrée audio provient uniquement du port d’ENTRÉE AUDIO DU PC. REMARQUE : Même si le HDMI est de type HDMI pur, l'audio est toujours sélectionné à partir du port d'ENTRÉE AUDIO DU PC.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance AUDIO. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Audio HDMI. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Automatique, Numérique ou Analogique. Appuyez sur OK. (Un crochet rouge apparaît dans l'espace vide blanc.) OPÉRATION DE RÉINITIALISATION DE L’AUDIO Réinitialiser l’audio- Cette fonction permet la réinitialisation aux réglages d’usine par défaut pour le mode AUDIO.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance AUDIO. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) etź(bas) pour mettre en surbrillance Réinitialiser l'audio. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Réinitialiser ou Annuler. Appuyez sur OK. REMARQUE : Appuyez sur le bouton MENU pour revenir au menu du mode AUDIO.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹpour mettre en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Sports. Appuyez sur
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Désactivé, Football, Sports d'hiver, Sports marins ou Sports intérieurs. Appuyez sur OK
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Réduction de bruit. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Désactivé, Faible, Moyen ou Fort. Appuyez sur OK. Généralement, les lecteurs DVD, les boîtiers pour la télévision par câble/ satellite et les signaux d'appareil photo numérique n'ont pas besoin de réduction du bruit.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹpour mettre en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance RB MPEG. Appuyez sur OK
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Désactivé ou Activé. Appuyez sur OK
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR ŻŹpour mettre en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance AI Dynamique. Appuyez sur OK.
Utilisez les boutons CURSEURŸ(haut) et ź(bas) pour sélectionner Désactivé, Faible, Moyen ou Fort. Appuyez sur OK. REMARQUE : Configurez le MODE IMAGE sur Utilisateur, puis activez cette fonction. PAGE 20. OPÉRATION DU MODE FORME DES PIXELS Forme des pixels- Divisé en trois catégories. Les options pour le mode Forme des pixels changent suivant la détection des entrées HD, SD ou PC. HD : Intégrale / Panoramique / Zoom1 / Zoom2 SD : Normal / Panoramique / Zoom1 / Intégrale / Zoom2 PC : Normal / Intégrale / Point par Point
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Forme des pixels. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Normal, Panoramique, Zoom1, Intégrale ou Zoom2. Appuyez sur le bouton OK. REMARQUE : Les télécommandes des boîtiers pour la télévision HD par câble/satellite ont des options de zoom similaires. Essayez d'abord de configurer le téléviseur sur Intégrale et réglez en utilisant la télécommande du boîtier câble/satellite.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Rétroéclairage. Appuyez sur OK.
Utilisez les boutons CURSEURŻŹSRXU sélectionner la valeur souhaitée de 0 à 20.
OPÉRATION DE CAPTEUR DE LUMINOSITÉ
La luminosié de l’image sera automatiquement augmentée ou réduite selon la luminosité de la pièce.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEURŻŹSRXUPHWWUH en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner l’option Capteur de luminosité. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(b as)(bas) pour sélectionner Désactivé, Faible, Moyen ou Fort. Appuyez sur OK. OPÉRATION DE LA DURÉE D’AFFICHAGE DES MENUS Durée d’affichage des menus
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR ŻŹpour mettre en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner l'option Durée d'affichage des menus. Appuyez sur OK.
Utilisez les boutons CURSEUR ŻŹ pour choisir parmi les options 20 Secondes, 30 Secondes, 40 Secondes, 50 Secondes ou 60 Secondes. Appuyez sur OK.
OPÉRATION DE PAGE SUIVANTE
Cette option permet de passer au menu suivant.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR (insert symbols) pour mettre en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK.
Utilisez les boutons CURSEUR (insert symbol) (haut) et (insert symbol) (bas) pour sélectionner l’option Page suivante.22 Français
Appuyez sur OK pour passer à la page suivante. OPÉRATION DE CONDITION 120 Hz Cette option vous permet de sélectionner 1. Faible, 2. Moyen ou 3. Fort.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR ŻŹpour mettre en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner l’option Condition 120 Hz. Appuyez sur OK.
tilisez les boutons CURSEUR (insert symbol) (haut) et (insert symbol) (bas) pour sélectionner Désactivé ou Activé. Appuyez sur OK. REMARQUES :
Lorsque la source PC ou le mode USB est sélectionné, le réglage d’usine par défaut est «Désactivé».
Si le phénomène d’ombre double ou de lueur extérieure se produit à l’écran, éteignez la fonction de Condition 120 Hz.
OPÉRATION DE RÉINITIALISATION FONCTION
ÉVOLUÉE Réinitialiser f. évoluée- Cette fonctiozn permet la réinitialisation aux réglages d’usine par défaut pour le mode FONCTION ÉVOLUÉE.
Utilisez les boutons CURSEURŻŹpour mettre en surbrillance FONCTION ÉVOLUÉE. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Réinitialiser f. évoluée. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) etź(bas) pour sélectionner Réinitialiser ou Annuler. Appuyez sur OK. REMARQUE : Appuyez sur le bouton MENU pour revenir au menu du mode FONCTION ÉVOLUÉE. OPÉRATION DE PAGE PRÉCÉDENTE Cette option vous ramène à la page précédente.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner l’option Page précédente.

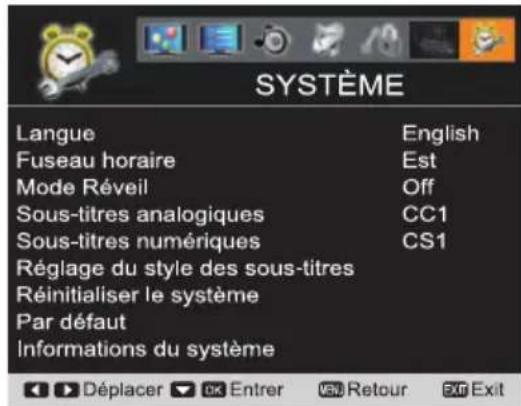

Appuyez sur OK pour revenir à la page précédente. SYSTÈME
OPÉRATION DE LA LANGUE
Langue- Choisissez parmi l’anglais, le français ou l’espagnol pour l’affichage des menus et des messages.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR Ÿ(haut) etź(bas) pour mettre en surbrillance Langue. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner English, Français ou Español. Appuyez sur OK. Un crochet rouge apparaîtra dans la zone carrée vide.
OPÉRATION DU FUSEAU HORAIRE
Fuseau horaire- Choisissez parmi six catégories dans différents lieux : États-Unis de l’Est, Central, Montagne, Pacifique, Alaska, et Hawaï. Le fuseau horaire correspondant s’affichera dans tous les menus à l’écran.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(b as) pour mettre en surbrillance Fuseau horaire. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź( bas) pour sélectionner Est, Central, Montagne, Pacifique, Alaska ou Hawaï. Appuyez sur OK. Un crochet rouge apparaîtra dans la zone carrée vide.
OPÉRATION DU MODE RÉVEIL
Mode Réveil- Choisissez parmi Désactivé, 30 min, 60 min, 90 min,120 min, 150 min ou 180 min. Le téléviseur HD s’éteindra automatiquement une fois le compte à rebours terminé. La configuration par défaut est Désactivé.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(b as) pour mettre en surbrillance Mode Réveil. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź( bas) pour sélectionner Désactivé, 30 min, 60 min, 90 min, 120 min, 150 min ou 180 min. Appuyez sur23 Français OK. Un crochet rouge apparaîtra dans la zone carrée vide.
OPÉRATION DES SOUS-TITRES ANALOGIQUES
Sous-titres analogiques- Choisissez parmi les huit types de sous-titres pour le signal TV analogique. Le type de sous- titre sélectionné s’affichera avec les programmes de TV analogique sur votre téléviseur HD.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR Ÿ(haut) et
s) pour mettre en surbrillance Sous-titres analogiques. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź( bas) pour sélectionner CC1, CC2, CC3, CC4, TT1, TT2, TT3 ou TT4. Appuyez sur OK. Un crochet rouge apparaîtra dans la zone carrée vide.
OPÉRATION DES SOUS-TITRES NUMÉRIQUES
Sous-titres numériques- Choisissez parmi les six types de sous-titres pour le signal TV numérique. Le type de sous-titre sélectionné s’affichera avec les programmes de TV numérique sur votre téléviseur HD.
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR Ÿ(haut) et źbas) pour mettre en surbrillance Sous-titres numériques. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner CS1, CS2, CS3, CS4, CS5 ou CS6. Appuyez sur OK. Un crochet rouge apparaîtra dans la zone carrée vide. OPÉRATION DU RÉGLAGE DU STYLE DES SOUS- TITRES Réglage du style des sous-titres- Le sous-titrage est une information textuelle transmise avec l’image et le son
Suite à l’activation du sous-titrage, le téléviseur HD ouvre ces sous-titres (numérique ou analogique) et les superpose à l’écran (le communicateur local décide des signaux de sous-titrage qui sont transmis). Les sous-titres numériques peuvent être modifiés en fonction du réglage du style des sous-titres comme il est indiqué ci-dessous. Il y a plusieurs sous-catalogues pour chacune des neuf catégories sous Réglage du style des sous-titres. Le style de sous-titre choisi se superpose sur l’écran du téléviseur HD. Titre de catégorie Sous-catalogue du titre de la catégorie Réglage des sous-titres Affichage des sous-titres / Coupure du son = Activée / Désactivé Sous-titres prioritaires Automatique / Sous-titres Analogiques / Sous-titres numériques Préréglage s-titres numériques Par défaut / Personnaliser Taille de la police Normal / Grande / Petite Couleur de la police Blanc / Rouge / Vert / Bleu / Jaune / Magenta / Cyan / Noir Style de la police Style1 / Style2 / Style3 / Style4 / Style5 / Style6 / Style7 Type de bord Aucun / Relevé / Abaissé / Contour / Ombre à gauche / Ombre à droite Couleur de bord Blanc / Rouge / Vert / Bleu / Jaune / Magenta / Cyan / Noir Couleur d’arrière-plan Blanc / Rouge / Vert / Bleu / Jaune / Magenta / Cyan / Noir
Appuyez sur le bouton MENU de la télécommande pour afficher le menu principal.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Réglage du style des sous-titres. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Réglage des sous-titres, Sous- titres prioritaires, Préréglage s-titres numériques, Taille de la police, Couleur de la police, Style de la police, Type de bord, Couleur de bord ou Couleur d'arrière-plan. Appuyez sur OK.
Utilisez les boutons CURSEUR ŻŹSRXU sélectionner le sous-catalogue (mentionné ci-dessus) du titre de la catégorie à définir. Appuyez sur OK. OPÉRATION DE RÉINITIALISATION DU SYSTÈME Réinitialiser le système- Permet la réinitialisation aux réglages d’usine par défaut pour le mode SYSTÈME.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Réinitialiser le système. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Réinitialiser ou Annuler. Appuyez sur OK.
OPÉRATION PAR DÉFAUT
Par défaut- Une fonction liée au bouton RESET de la télécommande. Vous permet de réinitialiser toutes les fonctions des menus à l’écran aux réglages d’usine par défaut. REMARQUE : Soyez certain de vouloir exécuter cette fonction.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Par défaut. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Réinitialiser ou Annuler. Appuyez sur OK. OPÉRATION DES INFORMATIONS DU SYSTÈME Informations du système- Vous permet de consulter la version du micrologiciel et la date de publication dans la mémoire de votre téléviseur haute définition.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Informations du système. Appuyez sur OK.
Utilisez le bouton MENU pour revenir au menu SYSTÈME ou utilisez le bouton EXIT pour fermer le menu à l'écran.
Appuyez sur le bouton INPUT de la télécommande et utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance USB. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Navigateur multimédia.Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner le fichier JPEG ou le dossier JPEG. Appuyez sur OK. VISIONNEMENT UNIQUE (Ouvert)
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Ouvert. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) etź(bas) pour sélectionner le fichier JPEG .Appuyez sur OK.

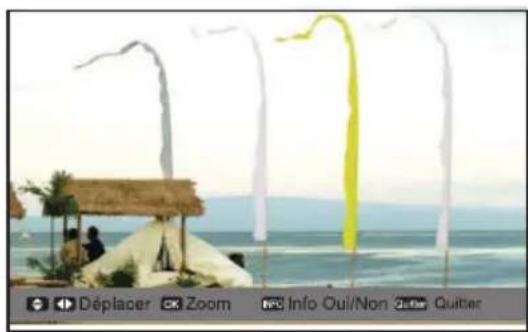

Utilisez les boutons CURSEUR Ÿ(haut) et (ź(bas) pour tourner l’image. REMARQUE : Le bouton CURSEUR ŸKDXWSHUPHWGHIDLUH tourner l’image dans le sens des aiguilles d’une montre et le bouton CURSEUR źEDVGDQVOHVHQVFRQWUDLUHGHV aiguilles d’une montre.
Appuyez sur OK pour le grossissement 2x de l’image. Appuyez à nouveau sur OK pour le grossissement 4x de l’image. Appuyez sur le bouton EXIT pour réduire l’image. Pressez à nouveau sur EXIT pour ramener l’image à sa taille originale. REMARQUE : Les boutons CURSEURŻŹŸ83KDXWHW źEDVQHSHXYHQWrWUHXWLOLVpVSRXUGpILOHUjO¶pFUDQTX¶DX[ modes Zoom 2x et 4x.)

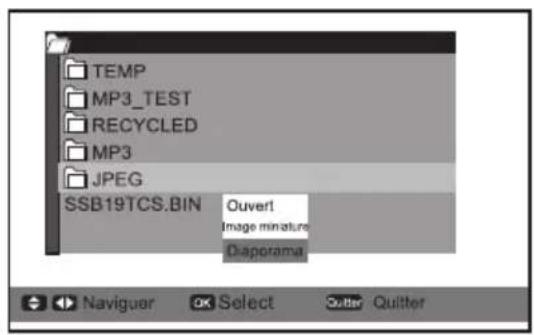

Utilisez le bouton EXIT pour fermer cette fonction. VISIONNEMENT MULTIPLE (Image miniature)
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour sélectionner Image miniature. Appuyez sur OK.
Appuyez sur le bouton OK, puis utilisez les boutons CURSEURŻŹŸ(haut) et ź(bas) pour sélectionner le fichier JPEG. Appuyez sur OK.25 Français
Si le dossier JPEG contient plus de 15 fichiers, utilisez les boutons CURSEURŻŹŸKDXWHW źEDVSRXUVpOHFWLRQQHUOHVILFKLHUV-3(*GHOD page suivante. Appuyez sur OK.

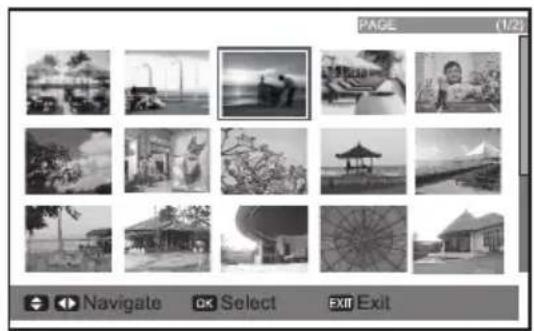

Utilisez le bouton EXIT pour fermer cette fonction. DIAPORAMA
Utilisez les boutons CURSEUR Ÿ(haut) etź(bas) pour sélectionner Diaporama. Appuyez sur OK.
Utilisez le bouton EXIT pour fermer cette fonction. OPÉRATION DES PARAMÈTRES (pour la fonction Diaporama)
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Paramètres. Appuyez sur OK.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Intervalle du diaporama. Utilisez les boutons CURSEURŻŹSRXUVpOHFWLRQQHU 3sec, 5sec ou 10sec.
Utilisez les boutons CURSEUR Ÿ(haut) et źbas) pour mettre en surbrillance Effet de diaporama. Utilisez les boutons CURSEURŻŹSRXUVpOHFWLRQQHU Désactivé, Dégradé vers la droite, Dégradé vers le bas, Peigne latéral, Peigne haut/bas, Effet échiquier, Mosaïque, Fondu, Store à gauche, Store baissé et Vers l'intérieur.
Utilisez les boutons CURSEUR Ÿ(haut) et ź(bas) pour mettre en surbrillance Répétition du diaporama. Utilisez les boutons CURSEURŻŹSRXUVpOHFWLRQQHU Activé ou Désactivé. REMARQUES :
La barre d'opération du lecteur JPEG (OSD) disparaît en moins de trois secondes. Appuyez sur le bouton INFO pour afficher de nouveau la barre d'opération.
Utilisez les boutons CURSEURŻŹ pour afficher l'image suivante ou précédente.
Utilisez le bouton INFO pour fermer les information s de l'OSD.26 Français
SPÉCIFICATIONS DU LECTEUR DE PHOTOS
Média lisible Mémoire USB (type flash avec mémoire de masse USB) Pas de prise en charge d’un concentrateur USB Format FAT16, FAT32 Nombre max. de fichiers 10 000 Nombre max. de dossiers 1 000 Chemin d’accès de fichier Jusqu’à 260 caractères Nom de répertoire/fichier 8 caractères Format du fichier image Format JPEG de base (pris en charge) avec nom de fichier en anglais. Progressive/JPEG 2000/Non compressé (pas pris en charge) Pixel 8 x 8 à 16 384 x 8 640 Limite zoom avant x16 Limite zoom arrière 4 069 x 2 160 (largeur x hauteur) ou moins : x 1/16 Plus large que 4 096 x 2 160 (largeur x hauteur) et 8 192 x 4 320 (largeur x hauteur) ou moins : x 1/32 Plus large que 8 192 x 4 320 (largeur x hauteur) : x 1/64 Code de caractère pris en charge dans la bibliothèque du système de fichiers Symbole : ! - _ # $ % & ’ @ ^ ` Chiffre : 0 1 2 3 4 5 6 7 8 9 Alphabet :A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z
L’usage unique de Symboles pour un nom de répertoire ou de fichier n’est pas garanti. REMARQUES :
La connectivité n'est pas garantie pour tous les périphériques.
Insérez soigneusement le périphérique USB dans le port et ne le retirez pas pendant l'affichage du lecteur multimédia.
Périphérique USB : Périphérique de classe mémoire de masse USB.
Connectez le périphérique USB directement au téléviseur.
N'utilisez pas un concentrateur USB.
Vous devez obtenir toutes les permissions requises des propriétaires de droit d'auteur avant d'utiliser le contenu soumis à ce droit d'auteur. SANYO ne peut ni offrir ni garantir de telles permissions.27 English
CONSEILS PRATIQUES - PROBLÈMES / SOLUTIONS
Si vous rencontrez des problèmes avec votre téléviseur HD, consultez ce tableau de dépannage pour trouver une ou plusieurs solutions possibles. Avant de retourner votre téléviseur HD, n’hésitez pas à venir sur le site http://sanyo.com ou à communiquer avec nous sans frais au 1 800 263-2244. Nous pouvons vous aider!Problème : Vérifiez ces conditions : Essayez ces solutions :Numéro de page Pas d’image, pas de son (Image numérique) Vérifiez les connexions de l'antenne / externes. C'est peut-être un problème de la station, pas de signal émis. La fonction COUPER LE SON est peut-être activée. Réglez l'antenne. Essayez une autre chaîne. Exécutez le balayage des chaînes dans le menu CHAÎNE. (Configurez le type de signal sur Tout). Réglez le volume. 7, 11,
Pas de sous-titres Vérifiez si la station émet un signal avec sous-titres. Sélectionnez une autre chaîne. Appuyez sur le bouton CAPTION pour sélectionner le mode de sous-titrage. 9, 23 Impossible d’afficher la photo en plein écran Appuyez sur le bouton PIX SHAPEde la télécommande pour modifier les paramètres. 9, 21 Mauvaise qualité de l’image ou du son (chaîne Analogique) Vérifiez si le programme est en couleur. Vérifiez les connexions de l'antenne / externes. La couleur ou la teinte sont peut-être mal réglées. C'est peut-être un problème de la station. La fonction COUPER LE SON est peut-être activée. Essayez une autre chaîne. Réglez l'antenne. Exécutez la fonction Réinitialiser l'image dans le menu IMAGE. Réglez le volume et/ou l'image. 7, 9
Le message « Aucun signal » apparaît à l’écran Vérifiez les connexions audio / vidéo. Vérifiez les connexions des équipements externes. Vérifiez les paramètres des équipements externes. Vérifiez les connexions de l'antenne. Appuyez sur le bouton INPUT de la télécommande.
Animation d’image numérique Appuyez sur le bouton INFO et vérifiez la force du signal. Tournez l'antenne, installez l'amplicateur de signal. Installez l'antenne numérique extérieure. 7, 11 Impossible de sélectionner ou balayer certaines chaînes La chaîne a peut-être été supprimée de la mémoire. Vérifiez les connexions de l'antenne. Il n'y a aucun signal émis. Signal faible. Sélectionnez Liste des chaînespour ajouter des chaînes ou démarrer le balayage des chaînes en mode CHAÎNE. Tournez l'antenne, installez l'amplicateur de signal. 7, 11,
Pas de chaînes par câble au-dessus du numero 13 Vérifiez le menu CHAÎNE,l'élément de la source du signal est configuré sur Câble. Configurez la source du signal sur Câble, configurez le type de signal sur Tout et exécutez le balayage des chaines pour rechercher les chaînes par câble en mode CHAÎNE. 11, 15 La télécommande ne contrôle pas le téléviseur Vérifiez les piles. Vérifiez si le téléviseur est branché. Remplacez les piles. Visez l'avant du téléviseur avec la télécommande. 7, 9 Le cabinet émet des bruits secs C'est un fonctionnement normal pendant le réchauffement et le refroidissement des éléments du cabinet.Le message « Aucun média USB » apparaît à l’écran Vérifiez les connexions des équipements externes. Vérifiez les paramètres des équipements externes. Appuyez sur le bouton INPUT de la télécommande.28 Français Surface visible maximale (H)930,24 x (V)523,26 mm (42.02 pouces en diagonale) Résolution d'image HD intégrale 1 920X1 080 Vitesse de régénération Source vidéo : 120 Hz Ordinateur : 60 Hz Angle de visionnement Horizontal : 178° et vertical : 178° (panneau provisoire) Luminosité 450(Typique) cd/m
(panneau provisoire) Rapport de contraste 4 000:1 (Typique) (panneau provisoire) Tension CA 120V 60Hz Consommation (moyenne) 178 Watts Système de couleur NTSC3.58 Système de son
Couverture des chaînes Bande basse : 54 à 144 MHz, Bande moyenne : 145 à 424 MHz, Bande haute : 425 à 861,25MHz Sortie du son 10W+10W Dimensions (socle inclus) (L)1 023 x (H)697 x (P)250 mm Poids net (socle inclus) 16,3 kg Environnement de fonctionnement Température de fonctionnement : 5°C à 35°C Humidité de fonctionnement : 0 % à 90 % Température de stockage : 0°C à 40°C Humidité de stockage : 0% à 90% (sans condensation)
Les spécifications sont sujettes à modification sans préavis.
Le menu à l’écran et les nombres contenus dans ce manuel peuvent être légèrement différents du produit. Connecteurs d'entrée
HDMI/ DVI ANT Video 1 Video 2 USB VGA PRISE AUDIO AVAudio YPbPrAudioYPbPr
SPÉCIFICATIONS29 Français Connecteurs de sortie Sortie audio numériqueSortie audio
VIDÉOGRAPHIQUE PORT D’ENTRÉE VGA (D-SUB) Connecteur : D-SUB à 15 broches Connectez le port de sortie vidéo du téléviseur ACL à ce connecteur en utilisant un câble VGA (non fourni). Pour une connexion à un ordinateur Macintosh, l’adaptateur MAC (non fourni) est requis. Configuration des broches 1 Entrée rouge 9 +5V2 Entrée verte 10 NC3 Entrée bleue 11 Sense 04 Réservé 12 DDC_SDA5 Réservé 13 Sync. horiz.6 GND 14 Sync. vert.7 GND 15 DDC_SCL8 GND
MODES SIGNAL HDMI / PC
Ce téléviseur ACL correspond aux signaux ci-dessous. Une fois la connexion avec votre ordinateur établie, le téléviseur reconnaît automatiquement le signal provenant du PC (ordinateur) / HDMI connecté. COLONNE DE MODE SIGNAL PC (recommandé)® MODE SYSTÈMERésolution Fréq. vert. (Hz)Fréq. horiz.(KHz)HORLOGE DES PIXELS(MHz) VGA 640x480 59,94 31,47 25,18 SVGA 800x600 60 37,88 40 XGA 1 024x768 60 48,36 65 WXGA 1 360x768 60 47,712 85,5 WXGA 1 280x768 60 47,78 79,5 SXGA 1 280x1 024 60 63,981 108 REMARQUES :
En général, le téléviseur ne peut pas afficher les modes de signal qui ne sont pas décrits dans la colonne ci-dessus. Cependant, il affiche parfois un signal très similaire à celui des modes décrits.
Ce n’est pas une défaillance du téléviseur si des interférences apparaissent sur l’image lors de la commutation du mode de signal.
L’horloge de points du signal de l’ordinateur doit être inférieur à 108 MHz.
Les téléviseurs couleurs SANYO, achetés au détail, neufs et non utilisés, chez un marchand autorisé SANYO au Canada sont garantis, pièces et main-d'oeuvre, contre tous défauts de fabrication et de matériaux, pour une période d’UN AN à partir de la date d'achat par l'acheteur. La présente garantie s'applique uniquement à l'acheteur au détail initial de l'appareil garanti. OBLIGATIONS DE SANYO CANADA INC. Durant la période de garantie, SANYO Canada Inc. réparera ou, à sa discrétion, remplacera tout téléviseur couleur présentant effectivement un défaut de matériel ou de fabrication Les PIÈCES de remplacement sont garanties jusqu'à l'expiration de la garantie initiale de l'appareil. LA GARANTIE NE COUVRE PAS : (a) Les téléviseurs couleur achetés à l’extérieur du Canada. (b) Les téléviseurs couleurs achetés usagés. (c) Les problèmes résultant du déballage et de l'installation. (d) Les ajustements décrits dans le manuel d’instructions. (e) Les accessoires, y compris antennes, piles et cordons de connexion. (f) Les dommages subis durant le transport ou y étant attribuables. (g) Les dommages dus à un entretien incorrect, à un accident, à un mauvais traitement, à un usage non approprié ou à la négligence. (h) Les dommages causés par la foudre ou par une surtension. OBLIGATIONS DE L'ACHETEUR AU DÉTAIL INITIAL Vous, l'acheteur au détail initial, devez présenter votre facture originale datée et cette garantie à SANYO Canada Inc. ou à un centre de service SANYO autorisé lorsque vous désirez vous prévaloir du recours en garantie. Vous assumez tous les frais de TRANSPORT occasionnés par l'expédition de l'appareil à SANYO Canada Inc. ou à un centre de service SANYO autorisé et par son retour. Vous assumez aussi tous les frais d'ENTRETIEN que l'appareil pourrait nécessiter. *Le service à domicile est disponible seulement pour les appareils dont l’écran mesure au moins 46 pouces et est limité à des emplacements qui se trouvent dans un rayon de 30 km d’un centre de service SANYO autorisé à travers le Canada.
INVALIDATION DE LA GARANTIE
La présente garantie devient invalide si les numéros de série de l'appareil sont modifi és ou effacés ou si l'appareil a été réparé par quiconque autre que SANYO Canada Inc. ou un centre de service SANYO autorisé. RESTRICTIONS (a) SANYO Canada Inc. se réserve le droit de modifi er ou d'améliorer le concept du modèle de l'appareil faisant l'objet de la présente garantie sans avoir l'obligation de modifi er de quelque façon que ce soit ou d'installer quelque amélioration que ce soit dans ou sur l'appareil de l'acheteur. (b) SANYO Canada Inc. ou ses détaillants autorisés ne seront en aucun cas tenus responsables des dommages spéciaux ou indirects résultant de l'utilisation de cet appareil. GARANTIES STATUTAIRES Les dispositions qui précèdent n'empêchent aucunement l'application de lois provinciales qui, dans certaines circonstances, peuvent interdire certaines des restrictions et exclusions fi gurant dans la présente garantie. Dans un tel cas, les conditions ainsi interdites en vertu de ces lois seront nulles et non avenues, mais le reste de la présente garantie demeurera en vigueur. COMMENT SE PRÉVALOIR DU RECOURS EN GARANTIE Veuillez consulter le détaillant Sanyo autorisé qui vous a vendu l'appareil ou joindre directement SANYO Canada Inc. : SANYO Canada Inc. 201 Creditview Road Woodbridge Ont. L4L 9T1 (905) 265-4100 1 800 263-2244Printed in China Part No. HDA69B4210I
