RTHD461S - Sèche-linge Royal Sovereign - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-mains automatique sans contact
Marque	Royal Sovereign
Modèle	RTHD-461S
Dimensions (L x P x H)	30 cm x 21 cm x 69 cm
Poids	9 kg
Alimentation	120 V, 60 Hz
Indice de protection	IP22
Type de moteur	Brossé
Puissance maximale	Non spécifié dans la notice
Fonctions principales	Séchage chaud/froid, capteur infrarouge, arrêt automatique
Commandes	Interrupteur général, commutateur chaud/froid
Matériau du boîtier	Non spécifié dans la notice
Couleur	Non spécifié dans la notice
Installation	Murale, hauteur recommandée 87-89 cm du sol
Niveau sonore	Non spécifié dans la notice
Entretien et nettoyage	Nettoyer le filtre à air, vider le plateau d'égouttage, utiliser un chiffon doux
Sécurité	Mise à la terre, usage intérieur, ne pas utiliser de rallonge
Garantie	5 ans limitée (3 ans moteur)
Accessoires inclus	Cordon d'alimentation, support mural, vis, gabarit de perçage
Pièces détachées	Capteur IR, moteur, fusible, filtre à air, plateau d'égouttage

FOIRE AUX QUESTIONS - RTHD461S Royal Sovereign

Comment installer le sèche-mains Royal Sovereign RTHD461S ?

Installez le support mural à la hauteur recommandée (87-89 cm du sol). Fixez l'appareil sur les supports. Raccordez l'alimentation selon le schéma de câblage (bornes N, L, T). Utilisez un cordon d'alimentation ou un câble direct (14 AWG minimum).

Que faire si le sèche-mains ne chauffe pas ?

Vérifiez que le commutateur chaud/froid est sur la position chaud. Si le problème persiste, le système de chauffage est peut-être défectueux et doit être remplacé par un professionnel.

Comment nettoyer le filtre à air ?

Retirez le filtre en tirant sur la poignée. Tapotez-le ou lavez-le à l'eau. Important : séchez-le complètement avant de le remettre en place.

Pourquoi le sèche-mains ne s'arrête-t-il pas ?

Le capteur est peut-être sale. Nettoyez la fenêtre du capteur IR. Assurez-vous qu'aucun objet ne réfléchit le faisceau.

Comment vider le plateau d'égouttage ?

Retirez le couvercle du plateau en tirant vers le haut, videz l'eau et nettoyez le récipient. Replacez le couvercle et le plateau avant d'utiliser l'appareil.

Quel type de câblage est nécessaire pour l'installation ?

L'appareil fonctionne en 120 V / 60 Hz. Utilisez un câble de calibre 14 AWG ou supérieur. Les connexions se font sur les bornes N (neutre), L (phase) et T (terre).

Le sèche-mains est-il adapté à une utilisation en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement (indice IP22).

Que faire si le moteur ne démarre pas ?

Vérifiez que l'interrupteur général est allumé. Si le moteur reste silencieux, le moteur ou le capteur IR peut être défectueux. Contactez le service client.

Quelle est la garantie du Royal Sovereign RTHD461S ?

Garantie limitée de 5 ans (3 ans sur le moteur) à compter de la date d'achat initiale. Elle couvre les vices de matériau et de fabrication.

Comment obtenir un numéro de retour pour une réparation sous garantie ?

Rendez-vous sur www.royalsovereign.com, onglet Soutien à la clientèle, pour demander une autorisation de retour. Envoyez le produit avec une preuve d'achat et les frais de port.

MODE D'EMPLOI RTHD461S Royal Sovereign

Manuel de l'utilisateur

RTHD-461S

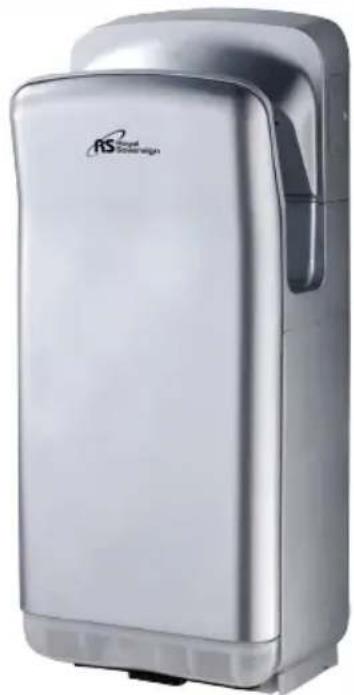

SÈCHE-MAINS AUTOMATIQUE MAINS LIBRES À RENDEMENT ÉLEVÉ

Veuillez lire et conserver ces directives.

Merci d'avoir choisi le sèche-mains automatique mains libres de Royal Sovereign. Veuillez lire et conserver ces directives. Le présent manuel fournit de précieux renseignements nécessaires à l'entretien approprié de votre sèche-mains. L'installation doit être effectuée par un électricien qualifié. L'installation, la modification, l'entretien et l'utilisation inappropriés de ce sèche-mains peuvent provoquer des lésions corporelles graves ou endommager l'appareil.

Si vous avez des questions relatives à l'installation, l'utilisation ou l'exploitation du sèche-mains, veuillez appeler le service à la clientèle de Royal Sovereign.

Parce que nous améliorons nos produits en permanence, Royal Sovereign se réserve le droit de modifier la conception et les spécifications du produit sans préavis et sans obligation. SAUF ERREUR OU OMISSION

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ IMPORTANTES 16

DESCRIPTION 17

UTILISATION GÉNÉRALE 18

INSTALLATION DE L'APPAREIL 18

INSTALLATION 19

FONCTIONNEMENT 20

NETTOYAGE ET ENTRETIEN 20

DÉPANNAGE 22

FICHE TECHNIQUE 23

GARANTIE LIMITÉE DE CINQ ANS 24

CONSIGNES DE SÉCURITÉ IMPORTANTES

Veuillez lire ce manuel entièrement avant de procéder à l'installation de l'appareil. Pour réduire les risques d'incendie, de choc électrique ou de lésions corporelles.

VEUILLEZ TENIR COMPTE DES CONSIGNES SUIVANTES :

1. Ne permettez pas que le sèche-mains soit utilisé à des fins autres que le séchage des mains. Utilisez cet appareil conformément à la méthode d'utilisation prévue.
2. Si l'entretien est nécessaire, COUPER l'alimentation au préalable.
3. Tout élément métallique en contact avec le sèche-mains doit être mis à la terre.
4. Utilisez uniquement le sèche-mains à l'intérieur.
5. Si la prise électrique devant être utilisée n'est pas reliée à la terre convenablement, faites installer une prise appropriée par un électricien qualifié.
6. N'utilisez pas cet appareil avec un cordon prolongateur ou un adaptateur de fiche.
7. Si le cordon d'alimentation ou la prise électrique est endommagé d'une quelconque manière, appelez le service technique de Royal Sovereign.
8. Ne branchez pas ce cordon d'alimentation sur une prise électrique lâche.
9. Ne laissez aucun objet obstruer les entrées et les sorties d'air de l'appareil.
10. N'introduisez aucun objet dans le sèche-mains.
11. Utilisez un chiffon doux pour nettoyer l'enveloppe de l'appareil. N'utilisez pas d'agent de nettoyage abrasif, car il peut rayer l'appareil. Évitez de vaporiser des liquides de nettoyage ou de l'eau en direction du sèche-mains.

Ce sèche-mains possède une classification catégorie II. Ainsi, il est conçu pour être installé sur un mur.

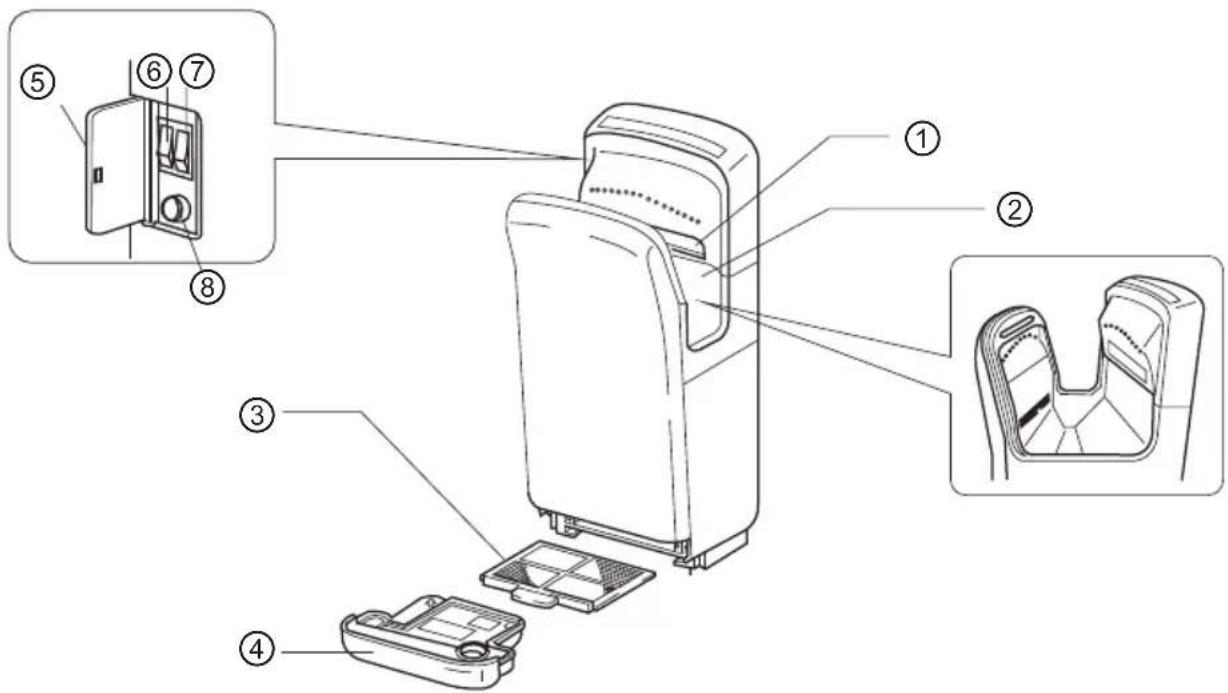

DESCRIPTION

1. Capteur DEL
2. Plateau d'égouttage amovible

3. Commutateur séchage chaud/séchage froid

4. Sorties d'air

5. commandes

6. Interrupteur général d'alimentation

7. Filtre à air

8. Bouton MARCHE/ARRÊT (ON/OFF)

Accès aux commandes de puissance

Conception ergonomique

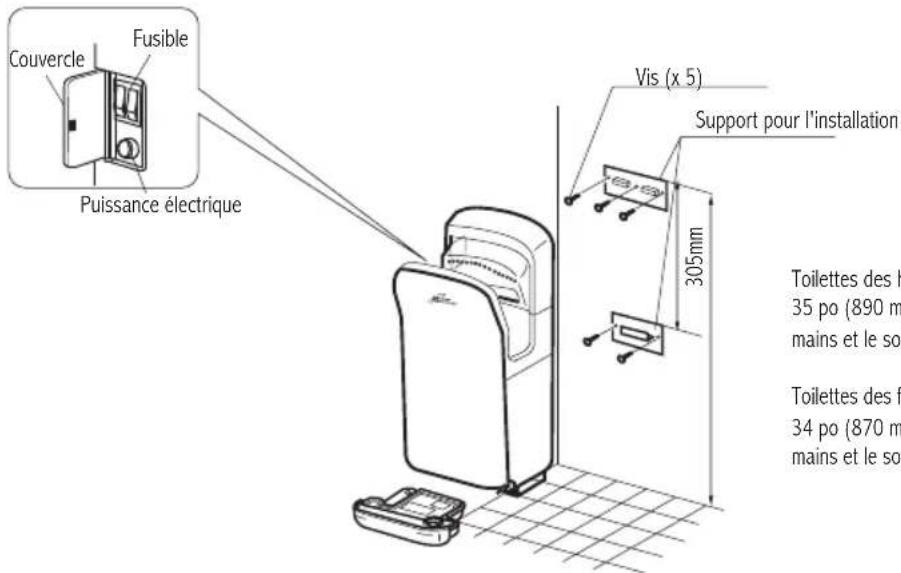

INSTALLATION DE L'APPAREIL

Hauteur recommandée de l'installation

Toilettes des hommes

35 po (890 mm) entre la partie supérieure du sèchemains et le sol

Toilettes des femmes

34 po (870 mm) entre la partie supérieure du sèchemains et le sol

INSTALLATION

ÉTAPE 1

« Prêt-à-brancher »

Pour préparer le sèche-mains en vue de son « Prêt-à-brancher », procédez comme suit :

1. Retirez le couvercle arrière (voir l'image).
2. Attachez le câble noir à la borne négative (portant la marque N).
3. Attachez le câble de mise à terre à la borne de terre (portant la marque T).
4. Attachez le câble positif à la borne positive (portant la marque L).
5. Replacer le couvercle (voir l'image)

Étape 1 -1 Étape 1 -5Étape 1 -2\~4

Utilisation du câble

Vous pouvez utiliser le cordon d'alimentation fourni ou vos propres câbles. Pour utiliser le cordon d'alimentation fourni, suivez les instructions qui se trouvent à la section « Prêt-à-brancher ». Pour utiliser vos propres câbles.

1. Alimentez les fils à l'aide du trou d'alimentation (14 AWG ou une version supérieure); serrez les brides sur le câble vers le bas.
2. Branchez les fils sur les points de raccordement du terminal marqués N, L, T.

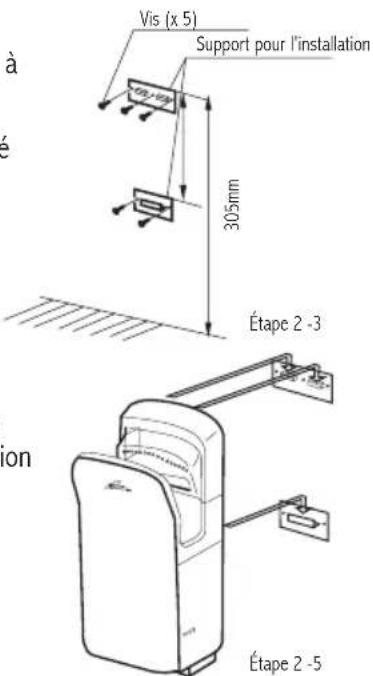

ÉTAPE 2

1. Sélectionnez l'emplacement d'installation idéal du sèche-mains. Reportez-vous à Hauteur recommandée de l'installation pour connaître l'emplacement idéal.
2. À l'aide de la feuille de gabarit de perçage, percez les trous après avoir marqué leur position, comme il est indiqué.
3. Fixer les deux supports comme il est montré.

Note importante : Selon la structure du mur, il est possible que vous deviez le renforcer afin de vous assurer que le sèche-mains y soit fixé de manière sécuritaire.

1. Pour l'installation « prêt-à-brancher », branchez l'appareil dans une prise de courant en veillant à ce que le câble du bloc d'alimentation ne soit pas exposé. Pour l'installation par câble, assurez-vous que l'appareil dispose de l'alimentation électrique requise et qu'il est bien branché.
2. Fixez soigneusement le sèche-mains sur les supports muraux.

FONCTIONNEMENT

1. Ouvrez l'accès aux commandes de puissance situées du côté supérieur droit (reportez-vous à la page 5 - Description)
2. Appuyez sur le bouton rouge de l'interrupteur général d'alimentation. Les voyants DEL doivent être allumés.
3. Placez vos mains entre les sorties du sèche-mains. L'appareil est réglé à séchage « séchage chaud ». Pour sélectionner « séchage froid », appuyez sur le commutateur séchage chaud/séchage froid.

NETTOYAGE ET ENTRETIEN

Attention

Pour veiller au bon fonctionnement de l'appareil, assurez-vous qu'il reste propre.

• Vérifiez que l'appareil est éteint. Nettoyez le sèche-mains à l'aide d'un chiffon doux humide
• Ne pas utiliser de solvants à base d'acide ou d'alcool.

Vidage et nettoyage de l'eau du plateau d'égouttage

1. Videz et nettoyez le récipient pour l'eau avant qu'il ne soit plein (nous recommandons chaque semaine selon l'utilisation).
2. Enlevez le couvercle en tirant vers le haut comme l'indique la flèche et videz l'eau. Nettoyez le récipient pour l'eau. Fermez le couvercle et remettez le récipient pour l'eau à sa place.

1. Versez environ une tasse d'eau dans le drain pour l'empêcher de se boucher. Assurez-vous que le plateau d'égouttage est à sa place avant de mettre l'appareil en marche.

1. Retirez le filtre à air en tirant sur la poignée.
2. Nettoyez le filtre en le tapotant ou en le nettoyant avec de l'eau. Replacez soigneusement le filtre à air.

Attention : Séchez bien le filtre à air avant de le remettre à sa place si vous le nettoyez avec de l'eau.

DÉPANNAGE

Le sèche-mains n'est pas chaud	• Le bouton séchage chaud/séchage froid est réglé à « séchage froid ». Mettez l'appareil en position MARCHE.• Système de chauffage probablement défectueux. Doit être remplacé. Appelez le service à la clientèle de Royal Sovereign.
Le sèche-mains ne se met pas en marche	• L'appareil n'est pas alimenté. Mettez l'appareil en position MARCHE• Capteur défectueux - Remplacez le capteur IR. Appelez le service à la clientèle de Royal Sovereign.• Moteur défectueux - Remplacez le moteur. Appelez le service à la clientèle de Royal Sovereign
Le sèche-mains ne s'arrête pas	• Le capteur est sale ou il y a une réflexion. Nettoyez le capteur IR. S'assurer qu'il n'y a pas de réflexion provenant d'un autre objet

FICHE TECHNIQUE

Modèle RTHD-461S
Tension électrique/fréquence 120V, 60HZ
Indice de protection IP22
Régime/Type de moteur BROSSÉ
Interrupteur d'alimentation MARCHE/ARRÊT
Paramètres de chauffage Commutateur séchage chaud/séchage froid
Dimensions (l x d x h) 11,8po x 8,3pox 27,2po (30cm x 21cm x 69cm)
Poids 20 lb (9 kg)

AVEZ-VOUS BESOIN D'AIDE POUR L'INSTALLATION?

Royal Sovereign peut faciliter l'installation certifiée professionnelle de votre sèche-mains.

Pour de plus amples informations, veuillez contacter :

ÉTATS-UNIS : 800-397-1025

Canada : 866-961-6673

GARANTIE LIMITÉE DE 5 ANS

Cette garantie prévoit la réparation ou le remplacement d'un produit comportant un vice de matériau ou de fabrication pendant cinq ans à partir de la date de l'achat initial (assurance moteur de 3 ans). La garantie n'est offerte qu'à l'acheteur d'origine.

Cette garantie ne couvre pas les dommages causés par l'abus, le mésusage, l'entretien inapproprié ou les dommages attribuables aux calamités naturelles. Royal Sovereign International, Inc. (et ses filiales) n'accepte aucune responsabilité pour les dommages consécutifs ou indirects, quelle que soit leur nature. Cette restriction ne s'applique pas si vous résidez dans une région qui ne permet pas l'exclusion ou la restriction des dommages consécutifs ou indirects.

Les produits défectueux couverts par la garantie en vue de la réparation ou du remplacement ne peuvent pas être retournés sans un numéro d'autorisation de retour. Bien vouloir accéder à www.royalsovereign.com, USA, onglet Soutien à la clientèle, pour présenter une demande d'autorisation de retour d'article de bureau (Office Product Return Authorization).

Les produits défectueux doivent être expédiés au service à la clientèle de Royal Sovereign International, port payé, et accompagnés d'une preuve d'achat et du paiement des frais de port et de manutention pour le retour (chèque ou mandat postal). Suivant la réparation ou le remplacement, le produit sera retourné au client.
