MODE D'EMPLOI MP500 Harley Benton

Manuel d'utilisation

RoHS : une contribution sans precedent à la preservation de l'environnement 17

DEEEE:Dechets d'equipements electriques et electroniques 18

NOTES 19

INTRODUCTION

Déballage: Merci d'avoir fait l'acquisition du VPar Pak d'American DJ®. Chaque VPar Pak a été scrupuleusement testé et expédé en parfait état de fonctionnement. Veillez à bien vérifier que l'emballage n'a pas été endommagé lors du transport. Si le carton semble endommagé, veillez inspector soigneusement votre apparéil pour vérifier qu'il ne compte aucun dommage et que tous les accessoires nécessaires au bon fonctionnement de l'unité sont arrivés intacts. Si l'unité venait à être endommagée ou des accessoires à manquer, veillez-vousMETRE en rapport avec notre service clientèle afin d'obtenir des renseignements supplémentaires. Veillez ne pas renvoyer cette unité à votre revendeur agrée avant d'avoir contacté notre service clientèle.

Introduction: le VPar Pak d'American DJ® fait partie de l'effort continu deprésenter des éclairages intelligents de qualité supérieure. Le VPar Pak est un ensemble de 2 PARs à LED complenant chacun 5 LEDs QUAD 4-en-1 de 4W chacune pilable par DMX ainsi qu'un sac de transport pouvant contérer les deux PARs. Un PAR peut être utilisé en mode autonome ou en configuration maître/esclave et comprend 5 modes de fonctionnement : mode musical, mode automatique, mode RGBA, mode couleur statiques et mode DMX.

Service à la clientèle : Si vous veniez à rencontres quelques problèmes que ce soit mettez-vous en rapport avec votre revendeur American DJ.

Vous pouvez également nous contacter directement à travers notre site Web www.americandj.eu ou par e-mail à [e-mail]

AVERTISSEMENT! Pour éviter tout risque d'incendie ou décharge électrique, n'exposez cette unité, ni à l'humidité, ni à la pluie.

Attention: il n'existe aucun composant pouvant etre réparé par l'utilisateur à l'intérieur de cette unité. N'essayez pas de le réparer vous-même, le faire entraînerait l'annulation de la garantie du constructeur. Au cas improbable ou votre unité devrait etre aménée en réparation, veuilles prendre contact avec le service à la clientele d'American DJ®.

Pensez S.V.P. à recycler votre emballage chaque fois que possible.

INFORMATIONS GENERALES

Afin d'optimiser le rendu de cet apparéil, veuillez litre et assimiler les instructions de fonctionnement afin de vous familiariser avec les manipulations de base de cette unité. Ces instructions contiennent d'importantes informations de sécurité concernant l'utilisation et la maintenance de cette unité. Veuillez garder ce manuel avec l'unité pour références futures.

CHARACTERISTIQUES

• Multicolore
• 5 modes de fonctionnement
  Gradateur électronique de 0 à 100 %

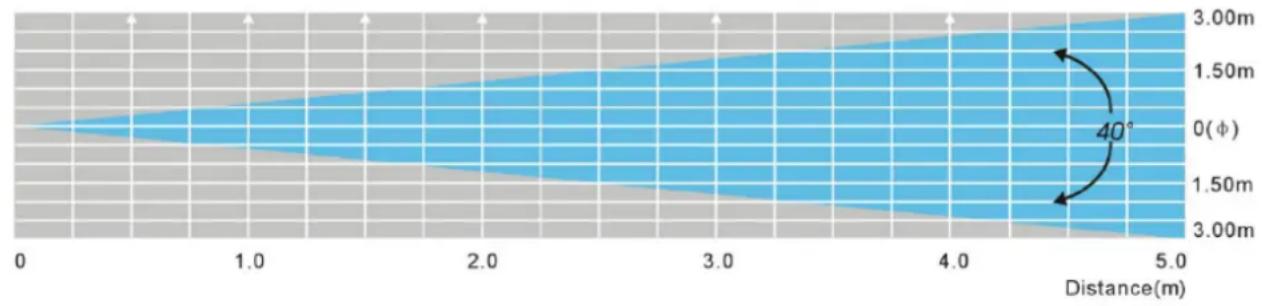

  Angle d'ouverture de faisceau de 40 degrés
• Microphone intégré
• Protocole DMX-512
• Connexion DMX 3 broches et CEI latérales
• 8 modes DMX: Mode 1 canal, 2 canaux, 3 canaux, 4 canaux, 5 canaux, 6 canaux, 7 canaux et 8 canaux.
• Compatible avec la télécommande infrarouge LED RC2 d'ADJ (non comprise)
  Raccordement en chaine (voir page 8)

CONSIGNES DE SECURITE

• Afin de prévenir tout risque de décharge électrique ou d'incendie, veuilles ne pas exposer l'unité à l'humidité ou la pluie.
• Ne renversez ni eau ni autre liquide sur ou dans votre unité.
• N'essayez enaucn cas d'utiliser l'appareil si vous yous apercevez que le cordon d'alimentation est denuded ou cassé. N'essayez pas d'oter ou de casser la broche de terre du cordon d'alimentation. La broche est conque pour réduire le risque de décharge électrique et d'incendie en cas de court-circuit interne.
• Déconnectez de l'alimentation principale avant derialcder à tout type de connexion.

CONSIGNES DE SECURITE (suite)

• Ne retirez le couvercle sous aucun prétexte. Cet apparéil ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne faites jamais fonctionner l'unité si le couvercle est逝é.
• Ne raccordez jamais cette unité à un pack de gradation.
• Assurez-vous de tous les monter cette unité dans un endroit où peut s'effectuer une ventilation appropriée. Laissez un espace d'environ 15 cm (6 pouces) entre cette unité et le mur.
• Ne faites pas fonctionner cette unité si elle semble endommagée.
• Cette unité est donc pour un usage interieur exclusivement. L'utiliser en extérieur annule toute garantie.
• L'appareil doit être débranché de la prise lorsque vous ne l'utilise pas pendant un certain temps.
  Montez toujours l'unité de maniere stable et sécurisée.

Les cordons d'alimentation doivent être disposés de manière à ce que personne ne marche dessus ou qu'ils ne soient pincés ni par les objets posés sur eux ni par ceux posés à leurs cots. Faites attention également à leur sortie de l'unité.

• Nettoyage : procédez au nettoyage de l'unité en respectant les recommendations du fabricant. Voir page 15 pour de plus amples informations sur l'entretien de l'unité.
• Température : l'unité doit être située loin de sources de chaleur telles que radiateurs, chaudières, poëles ou autres apparèils (y compris les amplis) qui produit de la chaleur.

Il est imperatif de proceser à son entretien quand :

A. Le cordon d'alimentation ou la fiche est endommagé.
B. Des objets sont tombés ou des liquides ont été renversés dans l'unité.
C. Le lecteur a ete exposé à la pluie ou l'eau.
D. L'unité ne semble pas fonctionner correctement ou ne fonctionne plus de manière optimale.

CONFIGURATION

Source d'alimentation: le VPar Pak d'American DJ® est équipé d'un ballast électronique qui détecte automatiquement le voltage une fois l'unité branchée à l'alimentation électrique. Grace au ballast électronique, vous n'avez pas à vous souciér du voltage local, cette unité peut être branchée où que ce soit.

DMX-512: DMX est l'abréviation de Digital Multiplex. Le DMX est un protocole universel utilisé comme moyen de communication entre apparèils et consoles ou logiciels d'éclairage intelligents. Une console DMX envoie des instructions DMX au format data (données) de la console à l'appareil. Les data DMX sont envoyés en série de data quivoyagent d'un apparéil à l'autre via terminaux XLR, (entree) DATA « IN » et (sortie) DATA « OUT», situés sur tous les apparèils DMX (la majorité des console DMX ne possèdent qu'un terminal de sortie DATA).

Chainage DMX: le langage DMX permet aux apparciels de toutes marques et modèles des différents constructeurs d'être raccordés entre eux et d'être pilotés depuis une seule console d'éclairage, pour peu que tous les apparciels et les commandes soient compatibles DMX. Lors de l'utilisation de plusieurs unités DMX, pour s'assurer d'une bonne transmission DATA DMX, essayez au possible d'utiliser un chainage par cable le plus court possible. L'ordre dans lequel les unités sont chaînées dans un circuit DMX n'influence en

Figure 1

aucun cas le pilotage DMX. Par exemple, une unité à laquelle on aurait affecté l'adresse 1 peut être place à n'importe quel endroit de la chaine, au début, à la fin ou n'importe où au milieu.

Quand on affecte l'adresse DMX 1 à une unité, la console DMX sait qu'il doit envoyer les DATA requises à l'adresse 1 de cette unité, quel que soit son emplacement dans le circuit.

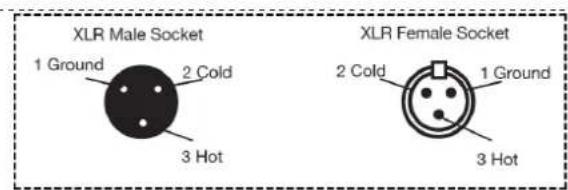

Exigences de cable DATA (cable DMX) (pour fonctionnement DMX): le VPar Pak peut etre commande via un protocole DMX-512. Le VPar Pak comprend 8 modes de canaux DMX, veuillez vous referrer au pages 10-14 pour connaître les differents modes. L'adresse DMX est a configurer sur le panneau arriere du VPar Pak. Notre unité et votre console DMX requiennent un connecteur XLR à 3 broches pour entrée et sortie de DATA (Figure 1). Nous recommendons l'utilisation de cables DMX Accu-Cable. Si vous faites vos cables vous-même, voirlez à bien utiliser un cable blinde standard 110-120 Ohm. (Ce cable peut etre achete chez quasiment tous les revendeurs d'éclairage professionnel.)

Vos cables doivent composer des connecteurs maje et femelle à chaque extrémité. Rappelez-vous que les cable DMX se montent en Daisy Chain et ne se divisent pas.

Remarque: assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabricationisanale de vos cables. N'utilise pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du connecteur de votre cable à la prise de terre et ne permettez pas au blindage du conducteur d'entrée en contact avec le boîtier externe du XLR. Reliez le blindage à la terre pourrait entraîner un court-circuit et un fonctionnement erratique.

Figure 2

Figure 3

Remarque spéciale: terminaison de ligne. Lorsque vous utilisez un long cable, il se peut que vous soyez amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le bouchon est une résistance d'4 W 110-120 Ohm qui est connectée entre la broche 2 et la broche 3 du connecteur XLR maje (DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre montage en Daisy Chain pour terminer la ligne. L'utilisation d'une terminaison de cable (Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique.

Figure 4

Le bouchon de terminaison réduit les erreurs de signal et évite les problèmes de transmission de signal et les interférences. Il est toujours recommendé de connecter un bouchon DMX (résistance 120 Ohm ¼ W) entre la broche 2 (DMX-) et la broche 3 (DMX+) de la première unité.

Connecteurs DMX XLR 5 broches Certains constructeurs utilisent des cables data DMX-512 à 5 broches pour la transmission de DATA只想 que des 3 broches. Ces cables DMX 5 broches peuvent etre integres dans un circuit DMX 3 broches. Il est impereatif d'utiliser un adaptateur de cables lorsque vous inserez un cable data 5 broches dans un circuit 3 broches, il s se trouvent generalement dans la plupart des magasins de vente de pieces electroniques. Le tableau suivant indique en detail la conversion correcte d'un cable.

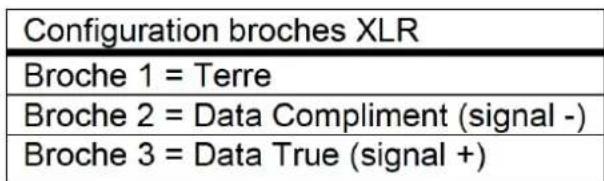

Conversion XLR 3 broches en XLR 5 broches
Conducteur	Femelle XLR 3 broches (sortie)	Mâle XLR 5 broches (entree)
Terre/blindage	Broche 1	Broche 1
Data Compliment (signal -)	Broche 2	Broche 2
Data True (signal +)	Broche 3	Broche 3
Non utilisée		Ne pas utiliser
Non utilisée		Ne pas utiliser

A.D.J. Supply Europe B.V. - www.americandj.eu - Manuel d'instructions du VPar Pak Page 5

INSTRUCTIONS DE FONCTIONNEMENT

Affichage LED marche/arrêt

PourmettreIecran en veilleapres10 secondes,appuyez sur le bouton MODEjusqu'acque s'affiche « dxx ». « XX » repreSENTe soit « on » (marche) soit « oFF » (arrêt). Pressez les boutons UP ou DOWN jusqu'àce que s'affiche «doff ». L'écran se mettra alors en veilleapres10s.Presse n'importetquelbouton pour l'allumer à nouveau.Gardez à l'esprit toutefois que I'écran se mettra en veille automatiquement après 10s.

« don » correspond à un affichage LED allumé en tout temps.

« doFF » correspond à la mise en voille de l'affichage LED après 10 s.

Inversion d'affichage LED :

Suivez ces instructions pour inverser l'affichage à 180^ afin que celui-ci apparaisse à l'envers

1. Branchez l'unité et presse le bouton MODE jusqu'à ce que s'affiche « dXX ». « XX » représentée soit « on » (marche) soit « oFF » (arrêt).
2. Pressez le bouton SET UP jusqu'à ce que s'affiche « Stnd »
3. Pressez les boutons UP ou DOWN pour pivoter l'affichage de 180^ .

Modes de fonctionnement :

Le VPar Pak propose 5 modes de fonctionnement :

mode musical : l'unité réagira au son
mode couleur statiques : choisissez parmi une des quinze couleurs statiques
mode auto : il existe 3 différents modes automatiques parmi lesquelsCHOISIR
- mode RGBAmbre :CHOISSEZ une des 4 couleurs qui restera statique ou ajustez l'intensité de chaque couleur pour réaliser la couleur désirée.
- mode de commande DMX: cette fonction vous permet de commander les caractéristiques de chaque unité individuelle à l'aide d'une console DMX-512 tel que le Show Designer™ d'Elation ou d'un logiciel DMX tel que MyDMX 2.0 d'American DJ®.

Mode musical :

Dans ce mode le VPar Pak réagira au son. Il existe 16 programmes musicaux parmi lesquels vous pouvez désirir. Vous pouvez ajuster le niveau de sensibilité au son.

1. Branchez l'unité et pressez le bouton MODE jusqu'à ce que s'affiche « SoXX ». « XX » représenté le mode musical (de 1 à 16) affché. Utilisez les boutons UP ou DOWN pour parcourir les 16 programmes musicaux.
2. Une fois le programme musical désiré trouve, appuyez sur le bouton SET UP pour régler la sensibilité au son. S'affichera alors « SJ-X ». Utilisez les boutons UP ou DOWN pour ajuster la sensibilité. « SJ-1 » correspond au moins sensible et « SJ-8 » au plus sensible.

Mode de couleurs statiques :

1. Branchez l'unité et presse le bouton MODE jusqu'à ce que s'affiche « CLXX »
2. Vous pouvez désir parmi 15 couleurs. Utilisez les boutons UP ou DOWN pour parcourir les 15 couleurs. Une fois ceci fait, vous pouvez activer la fonction stroboscope en appuyant sur le bouton SET UP pour entrer en mode Flash (stroboscope).
3. S'affichera alors « FS.XX», ce qui correspond au mode Flash. Le flash peut être régle entre « FS.00 » (flash arrêté) et « FS.15 » (flash le plus rapide).

Mode auto : Vous pouvez désir parmi 3 modes automatiques : fondu de couleur, changement de couleur et une combinaison de ces deux modes. La vitesse de fonctionnement est régliable dans ces trois modes.

1. Branchez l'unité et appuyez sur bouton MODE jusqu'à ce que s'affiche « AFXX», « AJXX » ou « A-JF ». Pressez le bouton SET UP pour parcourir les trois différents modes.
2. AFXX : mode de fondu de couleur. Vous pouvez désir parmi 16 modes de fondu de couleur. Utilisez les boutons UP ou DOWN pour parcourir les différents modes de fondu automatiques.
3. AJXX : mode de changement de couleur. Vous pouvez désir parmi 16 modes de changement de couleur. Utilisez les boutons UP ou DOWN pour parcourir les différents modes de changement de couleur.
   A-JF: combinaison des deux modes, changement et fondu de couleur.

INSTRUCTIONS DE FONCTIONNEMENT (suite)

1. Àpès avoir choisi le mode automatique désiré, appuyez sur le bouton SET UP jusqu'à ce que s'affiche « SP.XX ». Une fois affché, vous pouvez régler la vitesse de fonctionnement de votre mode automatique. Utilisez les boutons UP ou DOWN pour régler la vitesse entre « SP.01 » (la plus lente) et « SP.16 » (la plus rapide). Une fois configurée, appuyez sur le bouton SET UP pour revenir à votre mode automatique désiré.

Mode gradateur RVBA :

1. Branchez l'unité et pressez le bouton MODE jusqu'à ce que s'affiche « r.XXX »
2. Vous serez alors en mode gradation rouge. Pressez les boutons UP et DOWN pour régler l'intensité. Une fois ceci effectué, ou si vous désirez passer à la couleur suivante, appuyez sur le bouton SET UP.
3. Quand s'affichera « G.XXX » serez alors en mode gradation verte. Pressez les boutons UP et DOWN pour régler l'intensité.
4. Quand s'affichera « b.XXX » serez alors en mode gradation bleue. Pressez les boutons UP et DOWN pour régler l'intensité.
5. Quand s'affichera « A.XXX » serez alors en mode gradation amber. Pressez les boutons UP et DOWN pour régler l'intensité.
6. Une fois que vous avez procédé aux réglages RVBA afin de creer la couleur désirée, vous pouvez activer la fonction stroboscope en appuyant sur le bouton SET UP pour entrer en mode Flash (stroboscope).
7. S'affichera alors « FS.XX», ce qui correspond au mode Flash. Le flash peut être réglé entre « FS.00 » (flash arrêté) et « FS.15 » (flash le plus rapide).

ModeDMX：

Utiliser une console DMX permet à l'utilisateur de librement créé leurs propres programmes sur mesure, répondant à leurs besoin particuliers. Cette fonction vous permettra également d'utiliser vos unités comme projecteurs spots. Le VPar Pak propose 8 modes DMX: Mode 1 canal, 2 canaux, 3 canaux, 4 canaux, 5 canaux, 6 canaux, 7 canaux et 8 canaux. Voir page 10 à 14 pour les caractéristiques DMX de chaque mode.

1. Cette fonction vous permet de commander les caractéristiques de chaque unité individuelle à l'aide d'une console d ou d'un logiciel d'éclairage DMX-512.
2. Pour faire fonctionnerVote unite en mode DMX,appuyez sur le bouton MODE jusqu'ac que s'affiche « d.XXX » « XXX »represente I'adresse a I'ecran. Utilisez les boutons UP ou DOWN pour selectionner I'adresse DMX désirée,puis appuyez sur le bouton SET UP pour selectionner le mode de canal DMX.»Ch.XX »s'affichera.
3. Utilisez les boutons UP ou DOWN pour parcourir les modes de canaux DMX. Les modes de canaux sont repris ci-après :
4. Pour executer le mode 1 canal, appuyez sur le bouton MODE jusqu'à ce que s'affiche « Ch.01 ».
5. Il s'agit du mode 1 canal DMX.
6. Pour executer le mode 2 canaux, appuyez sur le bouton MODE jusqu'à ce que s'affiche « Ch.02 ».
7. Il s'agit du mode 2 canaux DMX.
8. Pour executer le mode 3 canaux, appuyez sur le bouton MODE jusqu'à ce que s'affiche « Ch.03 ».
9. Il s'agit du mode 3 canaux DMX.
10. Pour executer le mode 4 canaux, appuyez sur le bouton MODE jusqu'à ce que s'affiche « Ch.04 ».
11. Il s'agit du mode 4 canaux DMX.
12. Pour executer le mode 5 canaux, appuyez sur le bouton MODE jusqu'à ce que s'affiche « Ch.05 ».
13. Il s'agit du mode 5 canaux DMX.
14. Pour executer le mode 6 canaux, appuyez sur le bouton MODE jusqu'à ce que s'affiche « Ch.06 ».
15. Il s'agit du mode 6 canaux DMX.
16. Pour executer le mode 7 canaux, appuyez sur le bouton MODE jusqu'à ce que s'affiche « Ch.07 ».
17. Il s'agit du mode 7 canaux DMX.
18. Pour executer le mode 8 canaux, appuyez sur le bouton MODE jusqu'à ce que s'affiche « Ch.08 ».
19. Il s'agit du mode 8 canaux DMX.
20. Voir page 10 à 14 pour les caractéristiques DMX de chaque mode.
21. Àpès avoir séLECTIONné votre mode de canal DMX, branchez l'unité via les connexions XLR à toute console ou interface DMX-512 standard.

INSTRUCTIONS DE FONCTIONNEMENT (suite)

Mode de fonctionnement par défaut :

Ceci est le mode de fonctionnement par défaut. Quand ce mode est activé, tous les modes reviendront à leur configuration par défaut.

1. Branchez l'unité et pressez le bouton MODE jusqu'à ce que s'affiche « dXX ». « XX » représentée soit « on » (marche) soit « oFF » (arrêt).
2. Pressez le bouton SET UP jusqu'à ce que s'affiche « dEFA »
3. Pressez les boutons UP et DOWN simultanement. Pressez le bouton MENU pour quitter.

Récepteur infrarouge

Cette fonction est utilisée pour activer et désactiver le récepteur infrarouge. Quand cette fonction est activée, vous pouvez commander l'unité par le biais de la télécommande infrarouge LED RC2 d'ADJ. Veuillez consultez la page suivante pour connaître les fonctions et commande de la télécommande à LED RC2 d'ADJ.

1. Branchez l'unité et presse le bouton MODE jusqu'à ce que s'affiche « dXX ». « XX » représentée soit « on » (marche) soit « oFF » (arrêt).
2. Pressez le bouton SET UP jusqu'à ce que s'affiche « IrXX ». « XX » représenté soit « on » (marche) soit « oF » (arrêt).
3. Pressez les boutons UP ou DOWN pour soit activer (On) soit désactiver (Off) la télécommande.

Fonctionnement maître/esclave : cette fonction vous permettra de raccarder ensemble les unités en configuration maître/esclave. En configuration maître-esclave, une unité agira comme commandante et les autres réagiront à ses programmes.

Chaque unité peut être soit maître soit esclave, toutefois une unité unique de la chaîne peut fonctionner en tant que « Maitre »

Paramètres et configuration maître/esclave :

1. Chânez les unités lesunes avec les autres via le connecteur XLR à l'arrête des unités. Utilisez des cables standard DMX appropriés. Rappelez-vous que le connecteur mâle XLR correspond à l'entrée et le femelle XLR à la sortie. La première unité de la châine (la maître) n'utilisera que le connecteur XLR femelle. La dernière de la châne n'utilisera que le connecteur XLR mâle.
2. Raccordez la première unite « Esclave » à la « Maitre »
3. Configurez votre unité « Maître » dans le mode de fonctionnement de votrechioix. Les unités « Esclaves » suivront alors l'unité maître.

RACCORDEMENT EN DAISY CHAIN

Avec cette fonction, vous pouvez raccorder les unités entre elles en utilisant l'entrée et la sortie CEI. Vous pouvez raccorder jusqu'à 30 unités maximum. Àpres 30 unités, vous aurez besoin d'utiliser une autre prise de courant. Les unités doivent être similaires. NE combinéz PAS les unités.

FONCTIONNEMENT DE LA LED RC2 D/ADJ

La télécommande à infrarouge LED RC2 d'ADJ (vendue séparation) comprend de multiples fonctionnalités vous permettant de commander entièrement le VPar Pak. Pour ce faire, vous doivent la pointer vers l'avant de l'unité et vous trouver dans un rayon maximal de 30 pieds (9 metres). Pour utiliser la télécommande à infrarouge LED RC2 d'ADJ, vous doivent d'abord activer le récepteur à infrarouge des unités. Pour ce faire, suivez les instructions reprises ci-dessus.

BLACKOUT: presser ce bouton entraînera la mise en noir général de l'unité.

SELECT PROG: ce bouton vous laissera acceder à 4 modes de fonctionnement intégrés : mode couleur statique, mode fondu de couleur, mode changement de couleur et le mode combiné changement et fondu de couleur. Chaque pression sur le bouton entraînera le passage au mode de fonctionnement suivant.

• Quand les LEDs rouges clignotent deux fois, cela indique que vous vous trouvez en mode couleur statique. Utilisez les boutons + et - pour parcourir les couleurs statiques ou pressez deux chiffres pour désirir l'une des quinze couleurs statiques. Appuyez sur le bouton Flash pour activer le stroboscope et utiliser les boutons + ou - pour régler la cadence de clignotement du stroboscope.

FONCTIONNEMENT DE LA LED RC2 D'ADJ (suite)

Par exemple : pressez « 0-3 » pour sélectionner la couleur statique 3 ou « 1-2 » pour sélectionner la couleur statique 12.

• Quand les LEDs vertes clignotent deux fois,ILA indique que vous vous trouvez en mode combiné fondu et changement de couleur.Presse le bouton SPEED et utilisez les boutons ^+ et - pour regler la vitesse de fondu/changement.
• Quand les LEDs bleues clignotent deux fois, cela indique que vous vous trouvez en mode fondu de couleur. Pressez le bouton SPEED et utilisez les boutons + et - pour régler la vitesse du fondu de couleur.
• Quand les LEDs ambres clignotent deux fois, cela indique que vous vous trouvez en mode changement de couleur. Pressez le bouton SPEED et utilisez les boutons + et - pour régler la vitesse du changement.

FLASH : activation de l'effet stroboscope. Vous pouvez commander la fréquence de clignotement du flash en appuyant sur les boutons + et -. Pressez ce bouton à nouveau pour quitter le mode.

SPEED: pressez ce bouton pour activer et utilisez les boutons + et - pour régler la vitesse des modes fondu et changement de couleur, fondu de couleur, changement de couleur et la sensibilité au son du mode musical.

MODE DMX: ce bouton vous laissera selectionner quel mode DMX vous désirez utiliser. Certaines unités proposent différents modes de canaux DMX. Ce bouton permettra de passer entre les différents modes. Voir page 10 à 14 pour connaître les caractéristiques, valeurs et modes DMX.

Quand les LEDs rouges s'allument, vous etes en mode 1 canal DMX.

Quand les LEDs vertes s'allument, vous etes en mode 2 canaux DMX.

Quand les LEDs bleues s'allument, vous etes en mode 3 canaux DMX.

Quand les LEDs ambres s'allument, vous etes en mode 4 canaux DMX.

Quand les LEDs rouges et vertes s'allument, vous etes en mode 5 canaux DMX.

Quand les LEDs rouges et bleues s'allument, vous etes en mode 6 canaux DMX.

Quand les LEDs rouges et ambres s'allument, vous etes en mode 7 canaux DMX.

Quand les LEDs vertes et bleues s'allument, vous etes en mode 8 canaux DMX.

SL/SA (activation esclave/musical): ce bouton vous permet de passer du mode esclave en configuration maître/esclave et mode musical. Quand l'unité se trouve en mode musical, utilisez les boutons + et - pour parcourir les 16 modes musicaux. Pour régler la sensibilité au son, appuyez sur le bouton SPEED et utilisez les boutons + et - pour le réglage.

SET ADDRESS : utilisez ce bouton pour configurer l'adresse DMX. Pressez tout d'abord ce bouton, puis appuyez sur les chiffres pour configurer l'adresse.

Par exemple : pour configurer l'adresse DMX 1, composez la série « S-0-0-1 »

Pour configurer l'adresse DMX 245, composez la série « S-2-4-5 »

R G B A: pressez l'un ou l'autre de ces boutons, puis + ou - pour régler la luminosité.

• et -: utilisez ces boutons pour régler la cadence de clignotement du stroboscope, la vitesse du fonctionnement automatique, la sensibilité au son, l'intensité des couleurs et la sélection de programme.

Commande DMX :

Utiliser une console DMX permet à l'utilisateur de librement créé ses propres programmes sur mesure, répondant à ses besoin particuliers. Suivez les instructions reprises ci-dessous pour configurer votre mode et votre adresse DMX.

1. Avant le raccordement à une console ou un logiciel DMX, comme votre unité propose différents modes de canaux DMX, veuillez selectionner le mode désire en appuyant tout d'abord sur le bouton DMX Mode, puis en utilisant les boutons + et - pour parcourir les modes de canaux DMX. Configurez le mode avant de configurer l'adresse sur l'unité. Plus de détails sur les modes DMX ci-après.
2. Une fois votre mode sélectionné, configurez l'adresse DMX de l'unité en appuyant sur le bouton S. Une fois celui-ci pressé, la LED clignotera 2 à 3 fois et toutes les LED rouges s'allumeront. Utilisez les boutons de chiffres pour saisir l'adresse désirée. Consultez la section SET ADDRESS ci-dessus.

Remarque: Lorsque vous configurer l'adresse DMX, à chaque fois qu'un chiffre est pressé, une LED de couleur brillera. Une fois l'adresse DMX correctement configurée, toutes les LED clignoteront 2 ou 3 fois. Vous pouvez maintainant raccorder l'unité via les connexions XLR à toute console DMX standard. Veuillez consulter les pages 10 et 14 pour une description détaillée des modes, valeurs et caractéristiques DMX.

FONCTIONS ET VALEURS DMX - 1 CANAL

Canal	Valeur	Fonction
1		MACROS DE COULEUR
	0 - 15	OFF
	16 - 31	ROUGE
	32 - 47	VERT
	48 - 63	BLEU
	64 - 79	AMBRE
	80 - 95	ROUGE ET VERT
	96 - 111	ROUGE ET BLEU
	112 - 127	ROUGE ET AMBRE
	128 - 143	VERT ET BLEU
	144 - 159	VERT ET AMBRE
	160 - 175	BLEU ET AMBRE
	176 - 191	ROUGE, VERT ET BLEU
	192 - 207	ROUGE, VERT ET AMBRE
	208 - 223	ROUGE, BLEU ET AMBRE
	224 - 239	VERT, BLEU ET AMBRE
	240 - 255	ROUGE, VERT, BLEU ET AMBRE

FONCTIONS ET VALEURS DMX - 2 CANAUX

Canal	Valeur	Fonction
1	0 - 255	MACROS DE COULEUR (Voir le mode DMX 1 canal pour les couleurs)
2	0 à 255	GRADATEUR 0 à 100 %

FONCTIONS ET VALEURS DMX - 3 CANAUX

Canal	Valeur	Fonction
1	0 - 255	MACROS DE COULEUR(Voir le mode DMX 1 canal pour les couleurs)
2	0 - 255	GRADATEUR 0 à 100 %
3	0 - 1516 - 255	STROBOSCOPEOFFSTROBOSCOPE LENT à RAPIDE

FONCTIONS ET VALEURS DMX - 4 CANAUX

Canal	Valeur	Fonction
1	0 - 255	ROUGE de 0 à 100 %
2	0 - 255	VERT de 0 à 100 %
3	0 - 255	BLEU de 0 à 100 %
4	0 - 255	AMBRE de 0 à 100 %

FONCTIONS ET VALEURS DMX - 5 CANAUX

Canal	Valeur	Fonction
1	0 - 255	ROUGE de 0 à 100 %
2	0 - 255	VERT de 0 à 100 %
3	0 - 255	BLEU de 0 à 100 %
4	0 - 255	AMBRE de 0 à 100 %
5	0 - 255	GRADATEUR MAÎTRE de 0 à 100 %

FONCTIONS ET VALEURS DMX - 6 CANAUX

Canal	Valeur	Fonction
1	0 - 255	ROUGE de 0 à 100 %
2	0 - 255	VERT de 0 à 100 %
3	0 - 255	BLEU de 0 à 100 %
4	0 - 255	AMBRE de 0 à 100 %
5	0 - 255	GRADATEUR MAÎTRE de 0 à 100 %
6	0 - 14 15 - 29 30 - 44 45 - 59 60 - 74 75 - 89 90 - 104 105 - 119 120 - 134 135 - 149 150 - 164 165 - 179 180 - 194 195 - 209 210 - 224 225 - 239 240 - 255	MACROS DE COULEUR PAS DE FONCTION OFF ROUGE VERT BLEU AMBRE ROUGE ET VERT ROUGE ET BLEU ROUGE ET AMBRE VERT ET BLEU VERT ET AMBRE BLEU ET AMBRE ROUGE, VERT ET BLEU ROUGE, VERT ET AMBRE ROUGE, BLEU ET AMBRE VERT, BLEU ET AMBRE ROUGE, VERT, BLEU ET AMBRE

Les canaux 1, 2, 3 et 4 ne fonctionneront pas quand le canal 6 est utilisé.

FONCTIONS ET VALEURS DMX - 7 CANAUX

Canal	Valeur	Fonction
1	0 - 255	ROUGE de 0 à 100 %
2	0 - 255	VERT de 0 à 100 %
3	0 - 255	BLEU de 0 à 100 %
4	0 - 255	AMBRE de 0 à 100 %
5	0 - 255	GRADATEUR MAÎTRE de 0 à 100 %
6	0 - 8 16 - 255	STROBOSCOPE OFF STROBOSCOPE LENT - RAPIDE
7	0 - 255	MACROS DE COULEUR (Voir le mode DMX 6 canaux pour les couleurs)

Les canaux 1, 2, 3 et 4 ne fonctionneront pas quand le canal 7 est utilisé.

FONCTIONS ET VALEURS DMX - 8 CANAUX

Canal	Valeur	Fonction
1	0 - 255	ROUGE de 0 à 100 %
2	0 - 255	VERT de 0 à 100 %
3	0 - 255	BLEU de 0 à 100 %
4	0 - 255	AMBRE de 0 à 100 %
5	0 - 255	GRADATEUR MAITRE de 0 à 100 %
6	0 - 15 16 - 255 0 - 255 0 - 31 32 - 255	VITESSE DU PROGRAMME/STROBOSCOPE SENSIBILITÉ AU SON STROBOSCOPE DÉSACTIVÉ STROBOSCOPE LENT à RAPIDE VITESSE DU PROGRAMME LENT à RAPIDE SENSIBILITÉ AU SON DÉSACTIVÉE SENSIBILITÉ AU SON MIN à MAX
7	0 - 51 52 - 102 103 - 153 154 - 204 205 - 255	GRADATION/SÉLECTION D'UNE COULEUR STATIQUE/SÉLECTION DU CHANGEMENT DE COULEUR SÉLECTION DU FONDU DE COULEUR MODE DE GRADATION MODE MACRO DE COULEURS MODE CHANGEMENT DE COULEUR MODE FONDU DE COULEUR MODE MUSICAL

FONCTIONS ET VALEURS DMX - 8 CANAUX (suite)

8	1 - 255	MODES ET MACROS DE COULEURS
		MACROS DE COULEUR
		(Voir le mode DMX 1 canal pour les couleurs)
		MODE CHANGEMENT DE COULEUR
	0 - 15	CHANGEMENT DE COULEUR 1
	16 - 31	CHANGEMENT DE COULEUR 2
	32 - 47	CHANGEMENT DE COULEUR 3
	48 à 63	CHANGEMENT DE COULEUR 4
	64 - 79	CHANGEMENT DE COULEUR 5
	80 - 95	CHANGEMENT DE COULEUR 6
	96 - 111	CHANGEMENT DE COULEUR 7
	112 - 127	CHANGEMENT DE COULEUR 8
	128 - 143	CHANGEMENT DE COULEUR 9
	144 - 159	CHANGEMENT DE COULEUR 10
	160 - 175	CHANGEMENT DE COULEUR 11
	176 - 191	CHANGEMENT DE COULEUR 12
	192 - 207	CHANGEMENT DE COULEUR 13
	208 - 223	CHANGEMENT DE COULEUR 14
	224 - 239	CHANGEMENT DE COULEUR 15
	240 - 255	CHANGEMENT DE COULEUR 16
		MODE FONDU DE COULEUR
	0 - 15	COULEUR EN FONDU 1
	16 - 31	COULEUR EN FONDU 2
	32 - 47	COULEUR EN FONDU 3
	48 - 63	COULEUR EN FONDU 4
	64 - 79	COULEUR EN FONDU 5
	80 - 95	COULEUR EN FONDU 6
	96 - 111	COULEUR EN FONDU 7
	112 - 127	COULEUR EN FONDU 8
	128 - 143	COULEUR EN FONDU 9
	144 - 159	COULEUR EN FONDU 10
	160 - 175	COULEUR EN FONDU 11
	176 - 191	COULEUR EN FONDU 12
	192 - 207	COULEUR EN FONDU 13
	208 - 223	COULEUR EN FONDU 14
	224 - 239	COULEUR EN FONDU 15
	240 - 255	COULEUR EN FONDU 16
		MODE MUSICAL
	0 - 15	MODE MUSICAL 1
	16 - 31	MODE MUSICAL 2
	32 - 47	MODE MUSICAL 3
	48 - 63	MODE MUSICAL 4
	64 - 79	MODE MUSICAL 5
	80 - 95	MODE MUSICAL 6
	96 - 111	MODE MUSICAL 7
	112 - 127	MODE MUSICAL 8
	128 - 143	MODE MUSICAL 9
	144 - 159	MODE MUSICAL 10
	160 - 175	MODE MUSICAL 11
	176 - 191	MODE MUSICAL 12
	192 - 207	MODE MUSICAL 13
	208 - 223	MODE MUSICAL 14
	224 - 239	MODE MUSICAL 15
	240 - 255	MODE MUSICAL 16

Quand les valeurs du canal 7 sont comprises entre 0 et 51, et que les canaux 1 à 4 sont utilisés, le canal 6 commande la stroboscope.

Quand les valeurs du canal 7 sont comprises entre 52 et 102, et que le canal 8 est en mode macros de couleurs, le canal 6 commande la stroboscope.

Quand les valeurs du canal 7 sont comprises entre 103 et 153, et que le canal 8 est en mode changement de couleur, le canal 6 commande la vitesse de changement de couleurs.

Quand les valeurs du canal 7 sont comprises entre 154 et 204, et que le canal 8 est en mode fondu de couleur, le canal 6 commande la vitesse du fondu de couleurs.

Quand les valeurs du canal 7 sont comprises entre 205 et 255, et que le canal 8 est en mode musical, le canal 6 commande la sensibilité au son.

TABLEEAU PHOTOMÉTRIQUE

R	D40	935	317	119	66.3	42.1	lux
G	D40	1185	313	124	64.7	44.2
B	D40	1340	331	135	73.7	46.6
A	D40	868	267	84.1	45.7	28.6
RGBA	D40	3570	1028	418	228	136.3

INSTALLATION

Le VPar Pak fonctionne parfaitement dans les trois positions suivantes: suspendu à l'envers à un plafond, suspendu de côté sur une structure ou posé à plat au sol. L'unité devrait être montée à l'aide d'un clip de fixation (non fourni) sur la lyre de suspension fournie avec l'unité. Assurez-vous de toujours fixer correctement l'unité afin d'éviter toute vibration ou décrochage de cette-ci lors de son fonctionnement. Assurez-vous toujours que la structure sur laquelle vous attachez l'unité est sécurisée et en mesure de supporter 10 fois le poids de cette dernière. Nous vous recommandons également de tousjours utiliser une élingue de sécurité pouvant prendre en charge 12 fois le poids de l'unité à installer.

L'équipment doit être installé par un professionnel l'ou il ne se trouve pas à portée du public.

Débranche l'unité de la prise électrique. Retirez le cordon d'alimentation de l'unité. Une fois celui-ci débranché, vous pourrez voir le portefusible situé dans la fiche. Insérez un tournevis à tête plate dans la fiche et extrayez delicatement le portefusible. Œtez le fusible obsolese et remplacez-le par un nouveau. Le portefusible compte un compartment pour le fusible de rechange.

ENTRETIEN

Dans le but d'optimiser le rendu lumineux, il convient de proceeder à un nettoyage périodique des résidus de brouillard, fumée et poussière pouvant se déposer sur les lentilles optiques internes et externes.

1. Utilisez un nettoyant pour vitres courant et un tissu doux pour nettoyer le boitier extérieur.
2. Nettoyez les optiques externes avec un nettoyant pour vitre et un tissu doux tous les 20 jours.
3. Assurez-vous de toujours essuyer toutes les parties entiement avant de rebrancher l'unité.

La fréquence d'entretien varie en fonction de l'environnement dans lequel fonctionne l'unité (par exemple : fumée, résidu de brouillard, poussière, condensation).

DEPANNAGE

Vos retrouverez ci-après certains problèmes courants et leurs solutions.

L'unité ne répond pas au DMX :

1. Vérifiez que les cables DMX sont connectés correctement et qu'ils sont également correctement câblés (la broche 3 est « chaude »; sur d'autres appareils DMX la broche 2 peut être « chaude »). Par ailleurs, vérifie également que tous les cables sont connectés auxbons connecteurs, il est impératif de respecter la polarité pour l'entrée et la sortie.

L'unité ne répond pas au son :

1. Les basses fréquences (basses) devraient entraîner la réaction au son de l'unité.
2. Assurez-vous que le mode musical soit activé.

SPECIFICITES

Modèle :	VPar Pak
Alimentation multi-voltage :	100V-240V, 50/60 Hz
LED :	5 LEDs RGBA 4-en-1 de 4W
Angle d'ouverture de faisceau :	40 degrès
Position de fonctionnement :	Toute position sure et sécurisée
Faible consommation électrique	21W
Raccordement en Daisy Chain :	30 unités max.
Fusible :	2A
Poids :	3 lbs. / 1,2kg
Poids du système :	7lbs. / 3kg
Dimensions d'un PAR:	LxlxH : 9" x 8.75" x 3.5"
	225 x 220 x 85mm
Dimension du sac de transport:	LxlxH : 9" x 8.5" x 9.5"
	225 x 200 x 240mm
Couleurs :	Mélange de couleur RGBAmbre
Canaux DMX :	8 modes DMX : Mode 1 canal, 2 canaux, 3 canaux, 4 canaux, 5 canaux, 6 canaux, 7 canaux et 8 canaux.

Détection automatique du voltage: l'unité est équipée d'un ballast électronique qui déetect automatiquement le voltage une fois l'unité branchée à l'alimentation électrique.

A noter : Les caractéristiques et améliorations dans la conception apportées à cette unité ainsi que ce manuel sont sujettes à modification sans notice préalable écrite.

RoHS : une contribution sans precedent à la preservation de l'environnement

Cher client,

L'Union Européenne vient d'adopter une directive de restriction/interdiction d'utilisation de substances nocives.
Cette directive, connue sous l'acronyme RoHS, est un sujet d'actualité au sein de l'industrielectronique.

Elle restreint, entre autres, l'utilisation de six matériaux : le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphénylether également utilisés comme retardateurs de flammes (PBDE). Cette directive s'applique à quasiment tous les apparèils électriques et Electroniques dont le fonctionnement implique de champs électriques ou electromagnétiques - en un mot, tout apparéil que nous pouvons retrouver dans nos foyers ou au bureau.

En tant que fabricants de produits des marques AMERICAN AUDIO, AMERICAN DJ, ELATION Professional et ACCLAIM Lighting, nous devons nous conformer à la directive RoHS. Par conséquent, deux ans même avant l'entrée en vigueur de cette directive, nous nous sommes mis en quête de matérieliaux alternatifs et de procédés de fabrication respectant davantage l'environnement.

Bien avant la prise d'effet de la directive RoHS, tous nos produits ont ete fabriqués pour repondre aux normes de l'Union europeenne. Grace a des contrôles et des tests de matériel réguliers, nous pouvons assurer que tous les composants que nous utilisons repondent aux normes RoHS et que, pour autant que la technologie nous le permette, notre procedede fabrication est des plus ecologiques.

La directive RoHS franchit un pas important dans la protection de l'environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect.

DEEEE:Dechets d'equipements electriques et electroniques

Chaque année, des milliers de tonnes de composants électroniques, nuisibles pour l'environnement, attIRRssent dans des décharges à travers le monde. Afin d'assurer les mêilles collecte et récepération de composants électroniques, l'Union européen à adopté la directive DEEE.

Le système DEEE (Déchets d'équipements électriques et électroniques) peut être comparé au système de collecte « verte», mis en place il y a plusieurs années. Les fabricants, au moment de la mise sur le marché de leur produit, doivent contribuer à l'utilisation des déchets. Les ressources économiques ainsi obtenues, sont très appliquées au développement d'un système commun de gestion des déchets. De cette manière, nous pouvons assurer un programme de récapération et de mise au rebut ecologique et professionnel.

En tant que fabricant, nous faisons partie du système allemand EAR à travers lequel nous payons notre contribution.

(Number d'enregistrement en Allemagne: DE41027552)

Par conséquent, les produits AMERICAN DJ et AMERICAN AUDIO peuvent être déposés aux points de collecte gratuitement et seront utilisés dans le programme de recyclage. Les produits ELATION Professional, utilisés uniquement par les professionnels, seront générés par nos soins. Veuillez nous renvoyer vos produits Elation directement à la fin de leur vie afin que nous puissions en disposer de manière professionnelle.

Tout comme pour la directive RoHS, la directive DEEE est une contribution de premier ordre à la protection de l'environnement et nous serons heures d'aider l'environnement grâce à ce système de d'enlevement des déchets.

Nos sommes heures de répondre à vos questions et serions ravis d'entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : [e-mail]
