PA100 - Ampli guitare Harley Benton - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Atténuateur de puissance pour amplificateur guitare
Marque	Harley Benton
Modèle	PA100
Puissance d'entrée max.	100 watts
Impédances d'entrée	4 Ω, 8 Ω, 16 Ω (3 entrées jack 6,35 mm)
Sorties	1x XLR (basse impédance), 1x Line (jack 6,35 mm), 1x Haut-parleur (jack 6,35 mm)
Commandes	Line Level, Speaker Level (atténuation rotative)
Indicateur	LED de surcharge (clip)
Fonctionnalités	Dummy Load (fonctionnement sans baffle), simulation de haut-parleur, boîte de direct (DI), ventilateur silencieux
Dimensions (L × H × P)	126 mm × 93 mm × 155 mm
Poids	950 g
Plage de température	0 °C à 40 °C
Humidité relative	50 % sans condensation
Entretien et nettoyage	Nettoyage avec chiffon sec et doux ; ne pas utiliser de solvants, alcool ou diluant
Sécurité	Connexions toujours avec ampli éteint ; risque de choc électrique ; ne pas ouvrir ; éviter volume excessif ; utilisation en intérieur
Informations générales	Notice disponible en PDF sur thomann.de ; recyclage selon directive DEEE

FOIRE AUX QUESTIONS - PA100 Harley Benton

Quel est le rôle du Harley Benton PA100 ?

Le PA100 est un atténuateur de puissance qui réduit le signal de sortie d'un amplificateur guitare, permettant d'obtenir un son saturé à faible volume, idéal en répétition, studio ou scène.

Comment brancher l'atténuateur PA100 ?

Connectez la sortie haut-parleur de votre ampli à l'une des entrées du PA100 (4 Ω, 8 Ω ou 16 Ω) selon l'impédance de votre ampli. Branchez ensuite une enceinte passive sur la sortie Out Speaker. Assurez-vous que l'amplificateur est éteint lors des connexions.

Puis-je utiliser le PA100 sans enceinte ?

Oui, le PA100 peut fonctionner comme charge fictive (dummy load) sans enceinte. Dans ce cas, réglez le bouton SPK Level sur une position entre 2 et 3 pour éviter une surcharge. Utilisez les sorties Line ou XLR pour l'enregistrement ou la sonorisation.

Quelle impédance d'entrée dois-je choisir ?

Utilisez l'entrée correspondant à l'impédance de sortie de votre amplificateur : 4 Ω, 8 Ω ou 16 Ω. Ne branchez jamais une impédance différente, cela pourrait endommager l'amplificateur.

Que faire si la LED de surcharge s'allume ?

La LED rouge indique une surcharge du signal d'entrée. Réduisez le volume de votre amplificateur ou augmentez l'atténuation via les boutons Line Level ou SPK Level pour éviter la distorsion excessive.

Comment régler le niveau de sortie ?

Utilisez le bouton SPK Level pour le volume envoyé à l'enceinte et Line Level pour le niveau de la sortie Line. Tourner dans le sens inverse des aiguilles d'une montre atténue le signal.

Puis-je enregistrer directement avec le PA100 ?

Oui, la sortie MicMod (XLR) offre un signal basse impédance avec simulation de haut-parleur, parfait pour une console de mixage ou un enregistreur. La sortie Line peut également être utilisée.

Comment nettoyer le PA100 ?

Nettoyez les surfaces extérieures avec un chiffon sec et doux. Pour les saletés incrustées, utilisez un chiffon légèrement humide. N'utilisez jamais de nettoyants, alcool ou diluants. Les grilles d'aération doivent être dépoussiérées régulièrement.

Le ventilateur est-il bruyant ?

Le PA100 est équipé d'un ventilateur silencieux conçu pour un fonctionnement discret, même à plein régime. Il assure un refroidissement efficace sans gêne sonore.

Quelles précautions de sécurité dois-je prendre ?

Ne jamais ouvrir l'appareil (risque de décharge électrique). Utiliser uniquement en intérieur. Éviter l'humidité et les fortes vibrations. Connecter/déconnecter toujours avec l'amplificateur éteint. Protéger votre ouïe en limitant le volume.

MODE D'EMPLOI PA100 Harley Benton

atténuateur de puis- sance

Musikhaus Thomann

Thomann GmbH

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4
1.1 Informations complémentaires.... 5
1.2 Conventions typographiques.... 6
1.3 Symboles et mots-indicateurs.... 6
2 Consignes de sécurité.... 9
3 Performances.... 14
4 Connexions et éléments de commande.... 15
5 Données techniques.... 18
6 Câbles et connecteurs.... 20
7 Nettoyage.... 22
8 Protection de l'environnement.... 23

Harley Benton PA-100

th·mann MUSIC IS OUR PASSION

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

Harley Benton PA-100

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

atténuateur de puissance

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement : tension électrique dangereuse.

Harley Benton PA-100

th·mann MUSIC IS OUR PASSION

Symbole d'avertissement Type de danger

Avertissement : emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet appareil sert à réduire le signal de sortie des amplificateurs guitare. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Harley Benton PA-100

th·mann MUSIC IS OUR PASSION

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement !

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

ATTENTION!

Risque de traumatismes auditifs

Lorsque des haut-parleurs ou des casques sont raccordés, l'appareil peut produire un volume sonore susceptible de provoquer des traumatismes auditifs temporaires ou permanents.

N'utilisez pas l'appareil continuellement à plein volume. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive.

Harley Benton PA-100

th·mann MUSIC IS OUR PASSION

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid).

Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

REMARQUE!

Dommages dus à la connexion à un amplificateur activé

Connectez l'appareil toujours à un amplificateur désactivé, sinon l'amplificateur peut être endommagé.

REMARQUE!

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas.

En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

Harley Benton PA-100

th·mann MUSIC IS OUR PASSION

3 Performances

Réducteur de puissance pour amplificateurs à tubes, idéal pour une utilisation en salle de répétition, en studio et sur scène.

■ Puissance d'entrée : 100 watt max.
■ Entrées pour 4 Ω, 8 Ω, 16 Ω
Sorties : Mic (basse impédance), Line, haut-parleur
■ LED comme affichage de surcharge
- Boutons de réglage : niveau de haut-parleur, niveau Line
■ Ventilateur silencieux

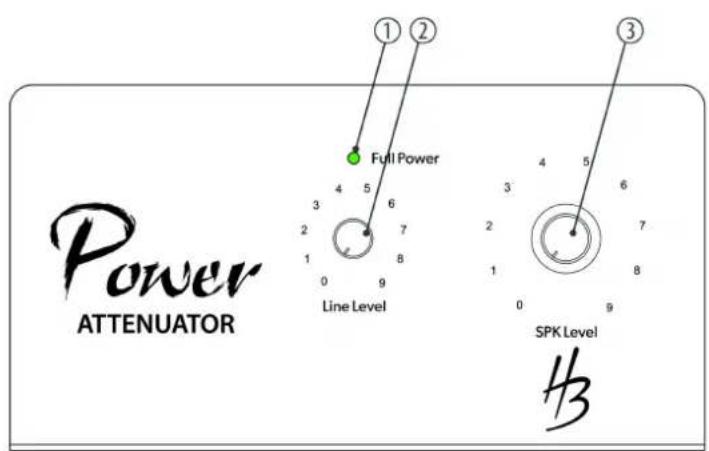

4 Connexions et éléments de commande

Power ATTENUATOR ① ② Full Power Line Level ③ SPK Level 13

LED comme affichage de surcharge

2 [Line Level]

Bouton rotatif pour régler l'atténuation du signal au niveau de la sortie Line.

3 [SPK Level]

Bouton rotatif pour régler l'atténuation du signal au niveau de la sortie haut-parleur. Tournez le bouton dans le sens inverse des aiguilles d'une montre pour diminuer le volume du signal de sortie.

Le signal de sortie est également atténué avec le bouton de réglage ouvert ([SPK Level] en position « 9 ») d'env. 3 dB ! Lorsque le bouton de réglage est fermé ([SPK Level] en position « 0 »), une part minimale du signal peut être audible via le haut-parleur raccordé lors d'un Output très élevé de l'amplificateur.

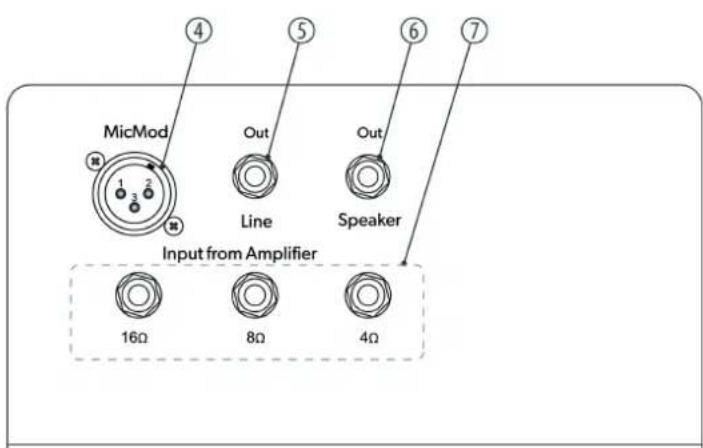

4 [MicMod]

Sortie XLR à basse impédance pour le branchement d'un pupitre de mixage ou d'un appareil d'enregistrement).

5 [Out Line]

Sortie Line pour le raccordement d'un processeur d'effet ou d'un amplificateur.

6 [Out Speaker]

Prise de sortie pour le branchement d'une enceinte passive.

L'appareil peut être utilisé sans enceinte et peut alors être utilisé comme résistance de charge.

Si vous ne branchez pas d'enceinte haut-parleur durant le fonctionnement, et que vous utilisez l'une des deux autres sorties, réglez le bouton de réglage sur « 2 » – « 3 ».

Prises d'entrée pour le branchement d'un amplificateur.

Utilisez toujours uniquement l'une des trois prises d'alimentation, conformément à l'impédance de sortie de l'amplificateur branché 4 Ω, 8 Ω ou 16 Ω!

REMARQUE!

Connectez l'appareil toujours à un amplificateur désactivé et évitez de changer à d'autres prises lorsque l'amplificateur est activé, sinon l'amplificateur peut être endommagé.

Harley Benton PA-100

th·mann MUSIC IS OUR PASSION

5 Données techniques

Puissance d'entrée max. 100 watts
Entrées 3 × prise jack en 6,35 mm
Impédance d'entrée 4 Ω, 8 Ω, 16 Ω
Sorties 1 × XLR (basse impédance)	2 × prise jack en 6,35 mm
Dimensions (L × H × P) 126 mm × 93 mm × 155 mm
Poids 950 g
Conditions d'environnement Plage de température 0 °C...40 °C
	Humidité relative 50 %, sans condensation

Informations complémentaires

Suppression du bruit Non
Boîte de direct Oui
Simulation de haut-parleurs Oui
Dummy Load (fonctionnement sans baffle)	Oui

Harley Benton PA-100

th·mann MUSIC IS OUR PASSION

6 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

atténuateur de puissance

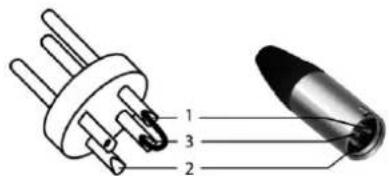

Fiche XLR (asymétrique)

1 2 3

1 Masse, blindage

2 Signal

3 Ponté avec broche 1

Harley Benton PA-100

th·mann MUSIC IS OUR PASSION

7 Nettoyage

Pièces de l'instrument

Nettoyez régulièrement les pièces de l'instrument accessibles de l'extérieur. La fréquence de nettoyage dépend de l'environnement d'exploitation: les environnements humides, enfumés ou particulièrement encrassés peuvent provoquer une plus grande accumulation d'impuretés.

■ Effectuez le nettoyage avec un chiffon sec et doux.
Enlevez les dépôts incrustés avec un chiffon légèrement humecté.
N'employez jamais de nettoyant, d'alcool ou de diluant.

Grilles d'aération

Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la poussière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.

atténuateur de puissance

8 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appa- reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
