Marque	IFM
Modèle	EBC066
Type de produit	Connecteur électrique
Catégorie	Accessoire électrique
Matière	Plastique et métal
Indice de protection	IP (à serrer à la main pour garantir)
Type de raccordement	Connecteur M12 avec codage
Fonctions principales	Connexion électrique sécurisée, montage et démontage rapide
Instructions de montage	Raccorder le connecteur à l'appareil en respectant le codage et l'encoche de positionnement
Couple de serrage maximal	Respecter la fiche technique
Entretien	Nettoyer avec un chiffon sec si nécessaire
Sécurité	Utiliser exclusivement des connecteurs avec douille filetée ; connecteurs inappropriés peuvent endommager les raccordements
Réparabilité	Non réparable, remplacer en cas de dommage
Pays d'origine	Allemagne (IFM)
Garantie	Selon conditions du fabricant

FOIRE AUX QUESTIONS - EBC066 IFM

Comment monter le connecteur ecolink ?

Raccordez le connecteur à l'appareil (A) en veillant à ce que le codage soit correctement positionné. Pour les connecteurs M12, la flèche indique l'encoche de positionnement. Serrez l'écrou moleté à la main pour garantir l'indice de protection (B). En environnement sévère, serrez avec une clé en respectant le couple maximal.

Comment démonter le connecteur ecolink ?

Appuyez le connecteur contre l'appareil tout en desserrant l'écrou moleté (A), puis séparez le connecteur de l'appareil (B).

Qu'est-ce que le codage du connecteur ?

Le codage permet un positionnement correct du connecteur pour éviter les erreurs de connexion. Il est indiqué par une flèche sur le connecteur M12.

Quel couple de serrage utiliser ?

Le couple de serrage maximal est indiqué dans la fiche technique du produit. Serrez à la main ou avec une clé sans dépasser cette valeur.

Puis-je utiliser un connecteur non approprié ?

Non, n'utilisez que des connecteurs avec douille filetée. Les connecteurs inappropriés peuvent endommager les raccordements.

Comment fonctionne le système Fast Connect ?

Enfoncez la douille filetée du connecteur dans l'appareil (B) en surmontant la résistance du ressort jusqu'à la position finale (C). Utilisez exclusivement des connecteurs adaptés.

Comment démonter le Fast Connect ?

Appuyez le connecteur contre l'appareil tout en desserrant l'écrou moleté (A), puis séparez le connecteur (B).

Que faire si le connecteur ne tient pas ?

Vérifiez que l'écrou moleté est suffisamment serré. Si nécessaire, utilisez une clé pour serrer davantage, sans dépasser le couple maximal.

Quels types de connecteurs sont compatibles ?

Les connecteurs compatibles sont ceux de type M12 avec une douille filetée. D'autres types peuvent endommager le raccord.

Où trouver la fiche technique ?

La fiche technique est disponible sur le site du fabricant IFM ou dans la documentation fournie avec le produit.

MODE D'EMPLOI EBC066 IFM

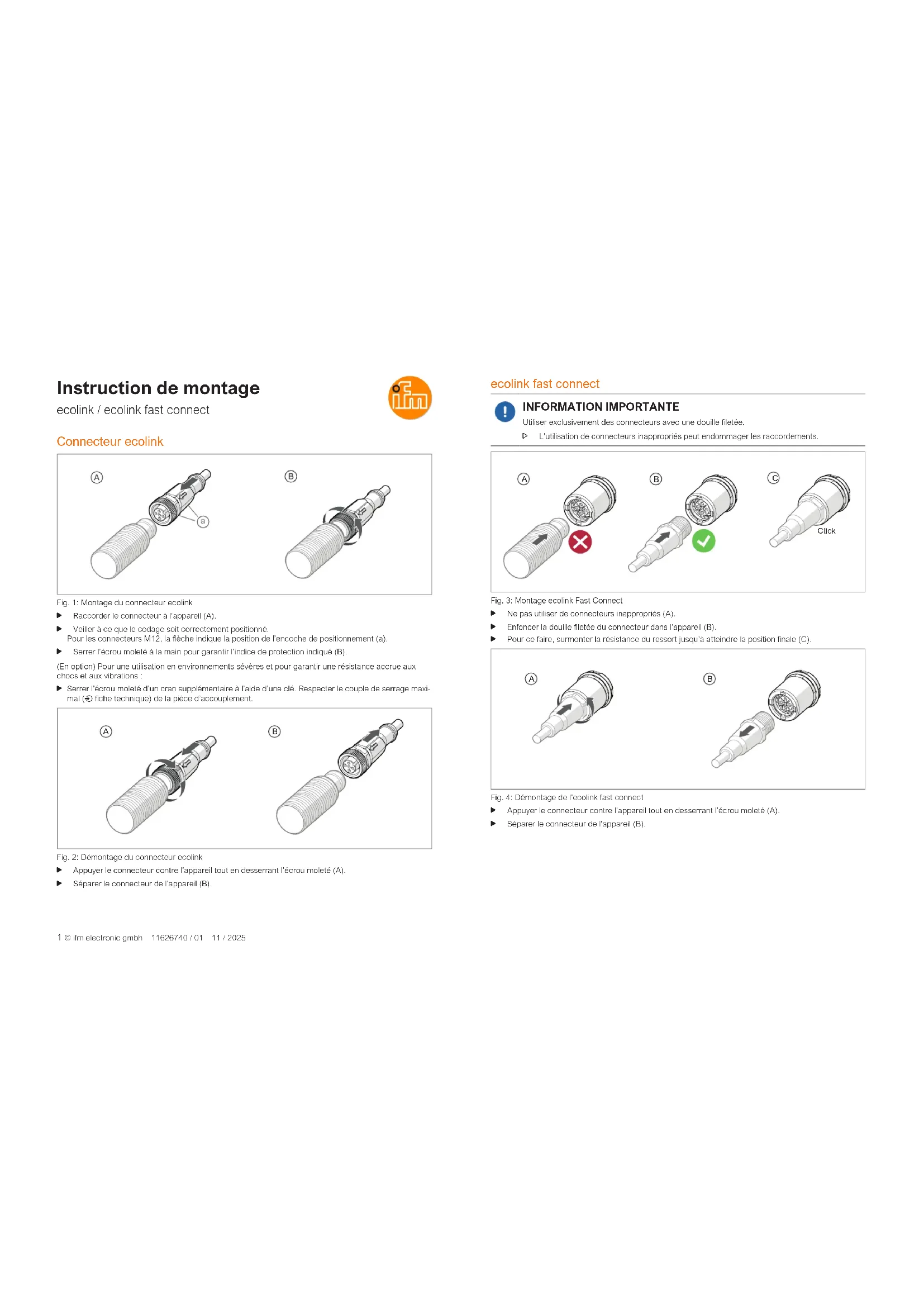

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
