Type de produit	Connecteur électrique
Marque	IFM
Modèle	EBC011
Utilisation	Raccordement d'appareils électriques
Type de connexion	Ecolink (M12)
Système de codage	Encoche de positionnement et flèche
Montage	Serrage manuel de l'écrou moleté (serrage à la clé possible pour environnements sévères)
Démontage	Presser le connecteur et desserrer l'écrou moleté
Résistance mécanique	Renforcée en environnement sévère par serrage supplémentaire
Compatibilité	Appareils avec douille filetée
Indice de protection	Garanti par serrage manuel
Fonctions principales	Connexion électrique sécurisée, déconnexion rapide
Entretien et nettoyage	Garder les surfaces propres, éviter saletés
Sécurité	Utiliser uniquement des connecteurs appropriés; ne pas utiliser de connecteurs inappropriés pour éviter d'endommager les raccordements
Pièces détachées	Non précisé (contacter fabricant)
Réparabilité	Non modulaire (remplacer l'ensemble)
Informations générales	Notice d'utilisation en FR, 1 page PDF

FOIRE AUX QUESTIONS - EBC011 IFM

Comment installer le connecteur EBC011 sur un appareil ?

Raccordez le connecteur à l'appareil en veillant à ce que le codage (encoche de positionnement) soit correctement positionné. Ensuite, serrez l'écrou moleté à la main pour garantir l'indice de protection.

Quel couple de serrage maximal pour l'écrou moleté ?

Le couple de serrage maximal est indiqué dans la fiche technique de la pièce d'accouplement. Respectez cette valeur pour éviter d'endommager le connecteur.

Puis-je utiliser une clé pour serrer le connecteur ?

Oui, pour une utilisation en environnements sévères, vous pouvez serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé, en respectant le couple de serrage maximal.

Comment démonter le connecteur ?

Appuyez le connecteur contre l'appareil tout en desserrant l'écrou moleté, puis séparez le connecteur de l'appareil.

Que faire si le connecteur ne s'enfonce pas complètement ?

Assurez-vous que la douille filetée du connecteur est bien enfoncée dans l'appareil en surmontant la résistance du ressort jusqu'à atteindre la position finale.

Quel type de connecteur est compatible ?

Utilisez exclusivement des connecteurs avec une douille filetée adaptée à l'appareil. Les connecteurs inappropriés peuvent endommager les raccordements.

Que se passe-t-il si j'utilise un connecteur inapproprié ?

L'utilisation de connecteurs inappropriés peut endommager les raccordements de l'appareil. Ne pas utiliser de connecteurs non adaptés.

L'indice de protection est-il garanti ?

Oui, l'indice de protection est garanti si l'écrou moleté est serré à la main. Pour des conditions sévères, un serrage supplémentaire à la clé est recommandé.

Comment nettoyer le connecteur ?

Gardez les surfaces de contact propres et exemptes de saletés. Utilisez un chiffon sec si nécessaire. Évitez les produits abrasifs.

Où trouver la notice complète du EBC011 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Elle comprend 1 page en français.

MODE D'EMPLOI EBC011 IFM

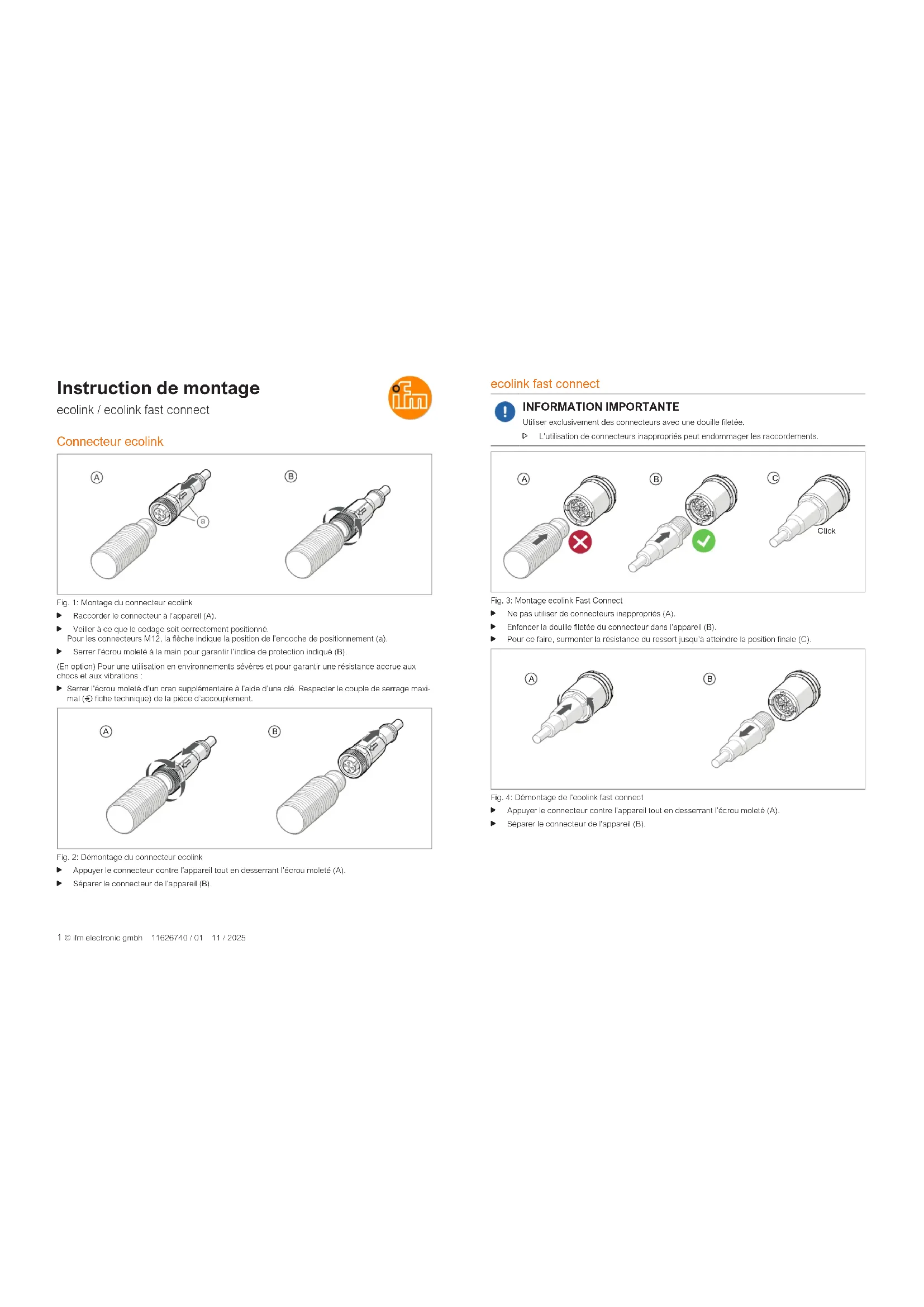

Instruction de montage

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Voiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⊖ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

Utiliser exclusivement des connecteurs avec une douille filetée.

L'utilisation de connecteurs inappropriés pour endommager les raccordements.

▶ No pas utiliser de connecteurs inappropriés (A).
Enfoncer la douille filetée du connecteur dans l'appareil (B).
Pour ce faire, surmonter la résistance du ressort jusqu'à alleindre la position finale (C).

Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
