Type de produit	Répartiteur pour câble plat
Marque	IFM
Modèle	E70581
Fonction principale	Ajouter un tronçon AS-i (jaune) ou une alimentation auxiliaire externe (noir)
Tension d'alimentation	≤ 32 V DC (TBTP)
Courant maximal	8 A
Température ambiante	-25 à 75 °C
Indice de protection	IP (obturer avec terminaison E70413)
Type d'enveloppe (cULus)	Type 1
Montage	Surface plane, fixation par vis (fournies)
Couple de serrage vis	1,65 Nm
Matériau	Plastique technique
Dimensions (approx.)	80 x 50 x 40 mm
Poids (approx.)	50 g
Homologations	cULus, conforme NFPA 79
Accessoire recommandé	Terminaison pour câble plat E70413
Entretien et nettoyage	Nettoyer avec un chiffon sec, pas de solvants
Réparabilité	Non réparable, remplacer l'unité
Informations générales	Pour utilisation dans le champ d'application NFPA 79, utiliser câble plat AS-i R/C adapté

FOIRE AUX QUESTIONS - E70581 IFM

Comment installer le répartiteur E70581 ?

Mettez l'installation hors tension. Ouvrez le répartiteur en desserrant la vis. Fixez-le sur une surface plane à l'aide de vis (non fournies) via les trous de montage. Insérez deux câbles plats dans les guides : soit deux câbles AS-i jaunes, soit deux câbles noirs pour alimentation auxiliaire. Refermez et serrez la vis au couple de 1,65 Nm. Obturez les extrémités ouvertes avec la terminaison E70413 pour assurer l'indice de protection.

Quel type de câble plat utiliser ?

Pour une installation conforme cULus, utilisez un câble plat AS-i R/C (AVLV2/AVLV8, style 2103 avec isolation TPE ou style 20549 avec isolation PUR) avec des caractéristiques adaptées.

Peut-on connecter à la fois l'alimentation AS-i et l'alimentation auxiliaire externe ?

Non, le répartiteur permet d'ajouter un seul type de tronçon : soit AS-i (câbles jaunes), soit alimentation auxiliaire externe (câbles noirs). Les deux ne peuvent pas être connectés simultanément.

Quelle est la capacité maximale en courant du répartiteur ?

Le courant maximal admissible est de 8 A.

Comment assurer l'indice de protection du répartiteur ?

Pour obtenir l'indice de protection, il est impératif d'obturer les extrémités ouvertes des câbles plats avec la terminaison pour câble plat E70413 (à commander séparément).

Où commander la terminaison E70413 ?

La terminaison E70413 est une pièce détachée IFM. Vous pouvez la commander auprès de votre revendeur IFM ou sur le site www.ifm.com.

Quelles sont les conditions de température ambiante autorisées ?

Le répartiteur peut fonctionner dans une plage de température ambiante de -25 à 75 °C.

Ce produit est-il compatible avec les normes cULus ?

Oui, le répartiteur est certifié cULus et conçu pour une utilisation dans le champ d'application de la NFPA 79. Il doit être utilisé avec un câble plat approprié.

Comment fixer le répartiteur sur la surface de montage ?

Le répartiteur est fixé à l'aide de vis (non fournies) passant par les trous de montage. Le couple de serrage de la vis principale est de 1,65 Nm.

Que faire en cas de dysfonctionnement du répartiteur ?

Le répartiteur n'est pas réparable. En cas de défaut, remplacez l'unité complète. Vérifiez également le câblage et les connexions. Pour toute assistance, contactez le service technique IFM.

MODE D'EMPLOI E70581 IFM

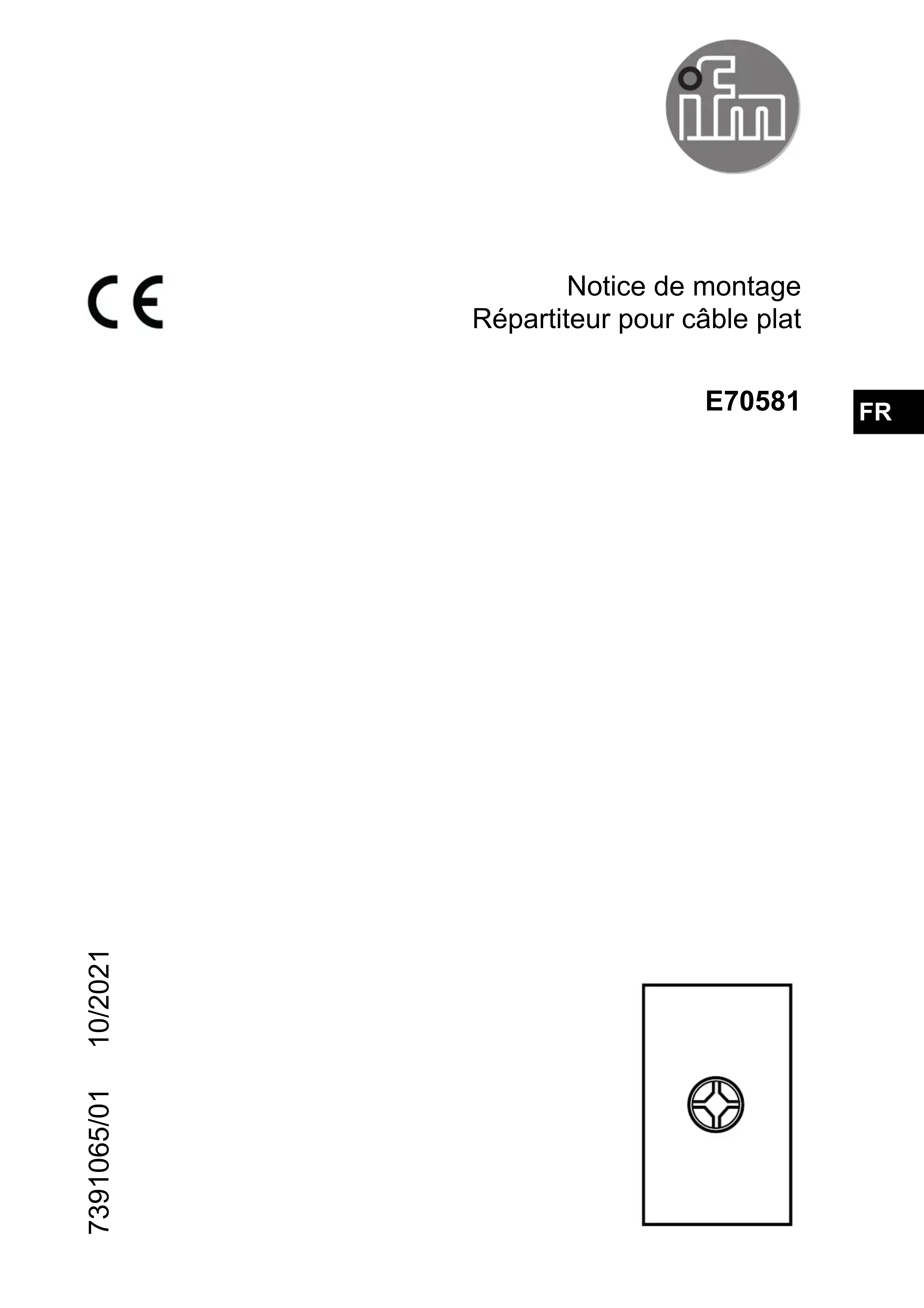

Notice de montage Répartiteur pour cable plat

E70581

FR

1 Consignes de sécurité

• Avant la mise en service de l'appareil, lore la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

2 Fonctionnement et caractéristiques

Le répartiteur pour cable plat sert

• à ajouter un tronçon AS-i (jaune / jaune)
  ou un tronçon pour l'alimentation auxiliaire externe (noir / noir)
  courant max. 8 A

3 Montage

Mettre l'installation hors tension.

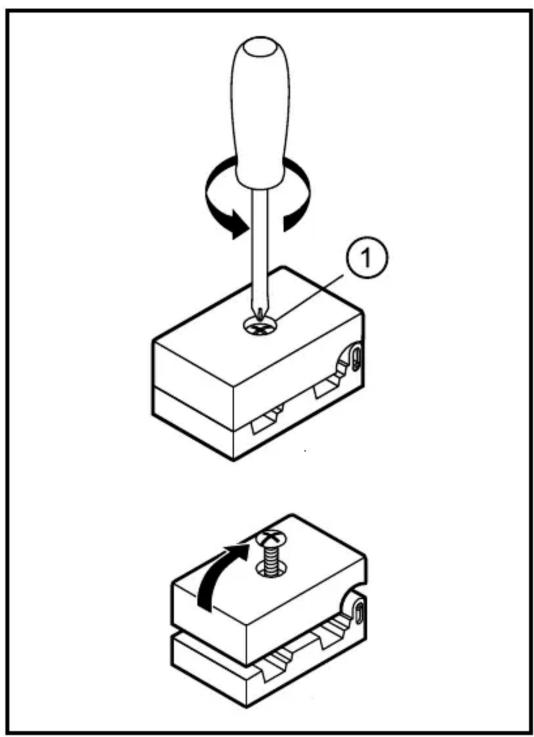

Desserrer la vis 1 (fournie) et ouvrir le répartiteur.

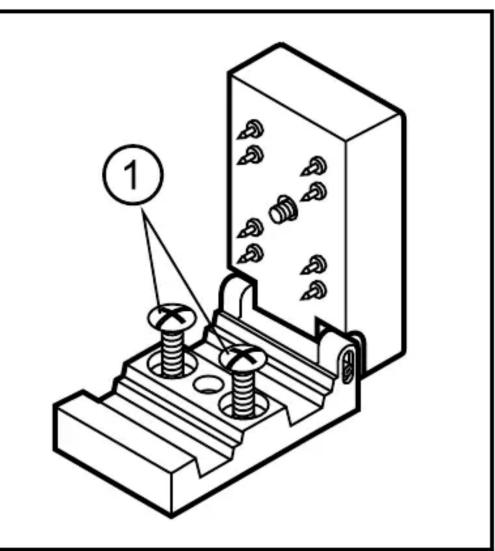

• Choiser une surface de montage plane et fixer le répartiteur sur la surface de montage (trous de montage 1).

Les vis ne sont pas fournies.

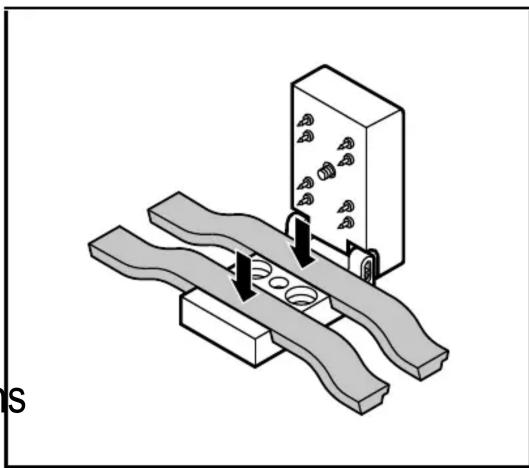

Insérer deux câbles plats AS-i jaunes pour l'alimentation AS-i dans les guides de cable plat.
- Ou insérer deux cables noirs pour l'alimentation auxiliaire externe dans les guides de cable plat.
Assurer le bon positionnement du cable dans le guide profilé.

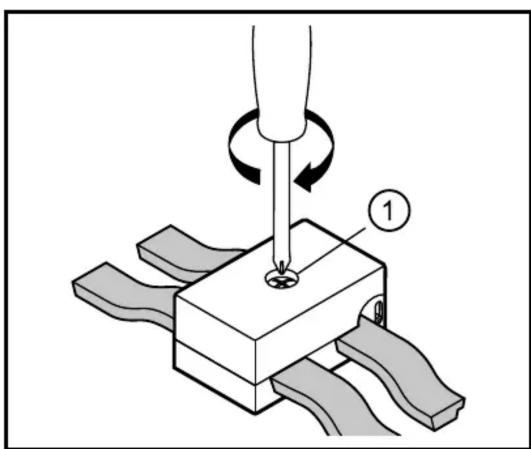

Fermer la partie supérieure et serrer la vis 1 fermement. Couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du cable plat par la terminaison pour cable plat (E70413, à commander séparément) afin d'assurer l'indice de protection.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.

Dans le champ d'application cULus :

• Tension d'alimentation assignée ≤ 32 V TBTP
• Courant d'alimentation assigné ≤ 8 A
• Température ambiente -25...75 °C
• Enclosure type 1
• Seulement pour l'emploi dans le champ d'application de la NFPA 79.
• Pour le raccordement de l'appareil, un cable plat AS-i R/C (AVLV2/AVLV8), style 2103 avec isolation TPE ou style 20549 avec isolation PUR pour " field connection " selon les " Conditions of Acceptability " et ayant des données appropriées, doit être utilisé.
