MODE D'EMPLOI 90150 NEO tools

FR Manuel d'utilisation (original) Panneau solaire 90-145, 90-150 ATTENTION ! Lisez attentivement toutes les instructions et familiarisez-vous avec elles. Conservez ces instructions pour pouvoir les consulter ultérieurement. Consignes de sécurité pour les panneaux solaires: Ne modifiez pas le panneau de quelque façon que ce soit. Toute modification peut entraîner l'arrêt du fonctionnement des dispositifs de sécurité ou modifier le fonctionnement des panneaux, ce qui pourrait provoquer un incendie ou endommager le panneau/le dispositif de chargement. Avant toute utilisation, vérifiez toujours que le panneau et le système ne sont pas endommagés. Les composants endommagés peuvent entraîner un mauvais fonctionnement et un risque d'incendie. Faites réparer les composants endommagés par un centre de service agréé. Rangez le panneau dans un endroit sec et chaud lorsque vous ne l'utilisez pas. Lorsque le panneau n'est pas utilisé, tenez-le hors de portée des enfants et ne posez pas d'objets lourds dessus. Un stockage correct du panneau prolongera sa durée de vie. Ne pliez pas le panneau vers l'intérieur, cela l'endommagerait. Ne pliez pas le panneau trop loin vers l'extérieur ! Les panneaux sont flexibles dans une certaine mesure, cependant plier le panneau vers l'intérieur ou plus de 20˚ vers l'extérieur peut l'endommager et annuler la garantie..

1.lire les instructions d'utilisation

2. protéger l'environnement

3. Protéger l'appareil de la pluie

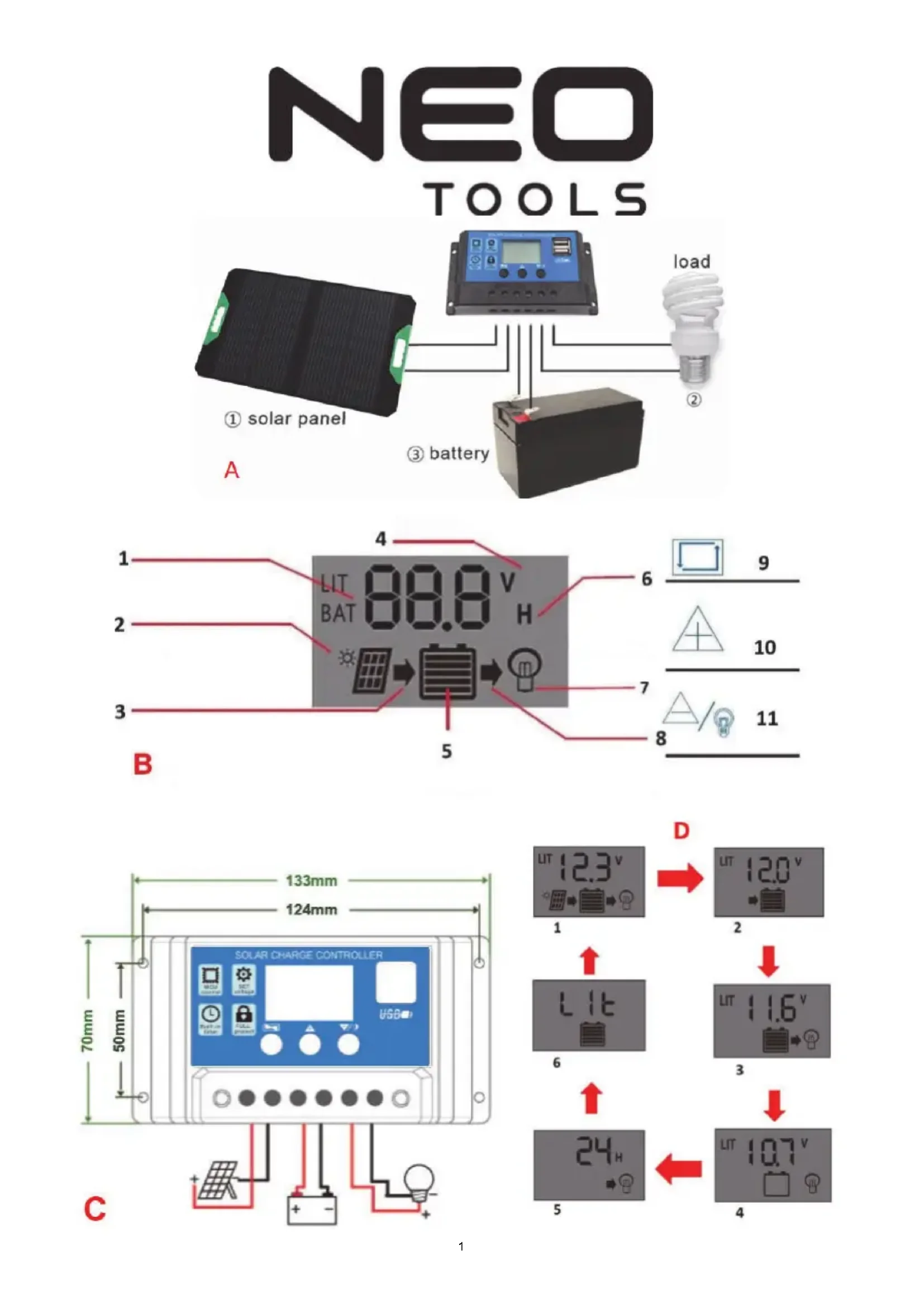

Information Le panneau solaire est une source d'énergie mobile pour divers types de petits appareils ou de blocs d'alimentation. Il est parfait pour charger les batteries de voiture 12V, ou pour alimenter des appareils mobiles tels que téléphones, ordinateurs portables, tablettes. Le panneau peut être utilisé en camping, en bateau. En combinaison avec une batterie externe supplémentaire ou un powerbank, vous pourrez alimenter les appareils mentionnés précédemment et les situations d'urgence. Réglementations spécifiques en matière de sécurité et de santé. Le contrôleur reconnaît et s'adapte automatiquement à 12V/24V. Assurez-vous que la batterie à charger a une tension suffisante, cette information est importante pour que le contrôleur de tension reconnaisse le type de batterie avant la première installation Les fils de connexion doivent être aussi courts que possible pour éviter les pertes d'énergie pendant la transmission. Le contrôleur de tension est dédié à tous les types de batteries au plomb (OPEN, AGM, GEL). Il convient aux batteries lithium-ion (batteries au lithium à trois composants) ainsi qu'aux batteries lithium-polymère (lithium-fer-phosphate). Le régulateur de tension est dédié au panneau solaire uniquement. Ne jamais connecter d'autres sources d'énergie à ce régulateur Le régulateur s'échauffe pendant son fonctionnement. Assurez- vous que le régulateur est installé sur une surface plane et bien ventilée Caractéristiques du produit. Contrôleur intégré, vous permet de régler les paramètres Gestion de la charge PWM à 3 niveaux Protection intégrée contre les courts-circuits, les erreurs de polarité et les surcharges. Protection contre le courant inverse par double MOSFET Le contrôleur dispose d'une fonction permettant de prendre en charge à la fois les batteries au lithium et les batteries au plomb (dans l'interface du type de batterie, maintenez le bouton de réglage enfoncé pendant 3 secondes) ; par défaut, la batterie au lithium est réglée. Affichage LCD / BOUTONS fig B. 1 Affichage numérique 2 Panneau solaire actif 3 charge de la batterie 4 tension 5 batterie 6 heure 7 Récepteur 8 sortie courant actif 9 Menu 10 Augmenter la valeur / vers le haut 18. 11 Allumer / baisser Comment connecter les rayures C Connecter la batterie au contrôleur, en respectant la polarité des fils. Connectez le panneau solaire au contrôleur, en respectant la polarité des fils. Connectez le récepteur supplémentaire au contrôleur, en respectant la polarité des fils.. L'ordre inverse s'applique à la désinstallation des dispositifs. ATTENTION ! Un ordre de désinstallation incorrect peut endommager le pilote ! Affichage/réglages LCD fig D. Pour modifier l'interface de visualisation, appuyez sur le bouton MENU. Modification du réglage des paramètres : Dans l'interface 2-5, appuyez sur la touche 11 et maintenez-la enfoncée pendant cinq secondes, pour rétablir les paramètres par défaut. Appuyez sur la touche 10 et maintenez-la enfoncée pendant cinq secondes pour passer aux réglages manuels, le numéro clignote pendant ce temps. Appuyez sur les touches 11 et 12 pour régler les valeurs des paramètres,30 lorsque vous avez terminé, appuyez sur la touche 10 pendant cinq secondes pour quitter les réglages.. 1 Main menu 2 Voltage indicator 3 Receiver supply voltage 4 Battery over-discharge protection 5 Operating modes 6 Battery type Modes de fonctionnement: Appuyez sur le bouton n. 12 (Fig. B) pour sélectionner les paramètres du mode de fonctionnement dans le menu principal: [OH] - du crépuscule à l'aube [24] - charge continue [1-23] - alimentation en tension de l'installation après le coucher du soleil et arrêt après le nombre d'heures programmé. Dépannage Symptôme Cause probable Solution L'icône de charge ne s'affiche pas malgré un fort ensoleillement Le panneau solaire n'a pas été ouvert correctement ou est inversé Corriger la position du panneau Icône de charge éteinte Mauvais réglage du mode Réglez le mode correctement Batterie déchargée Chargez la batterie de manière conventionnelle L'icône de charge clignote Charge excessive Réduire la charge de l'installation Protection contre les courts-circuits déclenchée Après un certain temps, lorsque le court-circuit est supprimé, la tension sera rétablie. L'appareil ne fonctionne pas Charge de la batterie trop faible, ou polarité inversée Vérifiez la connexion de la batterie AVIS! Lorsque vous chargez l'appareil, faites attention à ses batteries. Le processus de charge lui-même provoque un échauffement important de la batterie. De plus, l'exposition de l'appareil chargé à la lumière du soleil, cumule l'effet de l'augmentation de la température. Lorsque la limite de température est dépassée, une combustion spontanée ou même une explosion peut se produire. Lors du chargement, soyez prudent et ne laissez pas les appareils sans surveillance. Préparation du panneau solaire pour le fonctionnement. Disposer le panneau solaire Pour tirer le meilleur parti de la lumière solaire incidente, placez les panneaux avec la surface absorbante à un angle de 90º par rapport aux rayons du soleil. Le positionnement des panneaux doit être contrôlé et ajusté pour obtenir les meilleures performances. Le réglage de l'angle des panneaux variera en fonction de la période de l'année. L'angle sera plus plat à midi en été, alors que d'autres seront plus verticaux par un matin d'hiver. Fonctionnement et entretien du panneau. Pour charger une batterie 12V, connectez les câbles dans l'ordre suivant Fig A: Connecter la batterie 2 au régulateur de tension 4 Puis connectez un autre consommateur d'énergie 3 Enfin, connectez le panneau solaire 1 au régulateur de tension.. AVIS. S'il y a des consommateurs supplémentaires à forte consommation électrique, connectez-les directement à la batterie. Connectez le générateur solaire directement au panneau solaire fig A. Spécification du régulateur de tension Numéro de catalogue 90

Voltage de batterie Détecté automatiquement 12V / 24V Détecté automatiquement 12V / 24V Courant de charge maximal 10A 20A Courant de décharge maximal 10A 10A Tension maximale acceptée d'un panneau solaire Système 12V <25V / Système 24V <50V sortie USB 5V / 2A maximum Électricité de secours <10mA Dimensions / poids 133x70x35mm / 132g Plage de température de travail -35 ~ + 60ºC Batteries acides / BAT / b01 Tension du système Système 12

Tension maximale 14,4 V par défaut Régulé dans la gamme de 13-15V 28,8 V par défaut Réglable dans la plage de 26-30V Protection contre la décharge de la batterie 10.7V par défaut Réglable dans la plage de 9.5-11V 21,4 V par défaut 19-22V réglable Courant d' arrêt de la batterie * 12.6V par défaut Réglable dans la plage de 11,5 à 13

25,2 V par défaut Réglable dans la plage de 23-26V Batteries lithium

ion / LIT1 / b02 Tension du système Système 3 cellules 12

Système à 7 cellules 24V Tension maximale 12.6V par défaut Non réglable 29,4 V par défaut Non réglable Protection contre la décharge de la batterie 9V par défaut Réglable dans la plage de 9 à 10,5 V 21V par défaut Réglable dans la plage de 21-24.5V Courant d' arrêt de la batterie * 10,5 V par défaut Réglable dans la plage de 10,5-11,7V 24,5 V par défaut Réglable dans la plage de 24,5 à 27,3 V Batteries Lithium Polymère / LIT2 / b03 Tension du système Système 12V à 4 cellules Système 24V 8 cellules Tension maximale 14.6V par défaut Non réglable 29,2 V par défaut Non réglable Protection contre la décharge de la batterie 11.8V par défaut Réglable dans la plage de 11,8 à 12,5

23.6V par défaut Réglable dans la plage de 23,6-25V Courant d' arrêt de la batterie * 12,5 V par défaut Réglable dans la plage de 12,5-13,5 V 25V par défaut Réglable dans la plage de 25-27V

• Pendant le processus de charge d'une batterie surdéchargée, nous devons attendre que la tension atteigne 12,6 V, à cette tension de la batterie, elle peut fonctionner en transmettant du courant au récepteur. AVERTISSEMENT! Cet équipement peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes aux capacités physiques, sensorielles ou mentales limitées ou par des personnes sans expérience ni connaissance si elles sont supervisées ou ont reçu des instructions sur l'utilisation sûre de l'équipement et comprennent les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'équipement. Les enfants ne doivent pas nettoyer l'équipement ou effectuer l'entretien de niveau utilisateur sans supervision..

PROTECTION DE L'ENVIRONNEMENT

Les produits électriques ne doivent pas être jetés avec les ordures ménagères, mais recyclés dans un centre d'élimination approprié. Veuillez consulter le revendeur de votre produit ou les autorités locales pour obtenir des informations sur l'élimination des déchets. Les déchets d'équipements électriques et électroniques contiennent des substances qui ne sont pas dangereuses pour l'environnement. Les équipements qui ne sont pas recyclés présentent un risque potentiel pour l'environnement et la santé humaine.. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa dont le siège est à Varsovie, ul. Pograniczna 2/4 (ci-après : "Grupa Topex") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après : "Manuel"), incluant entre autres. Son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à Grupa Topex et font l'objet d'une protection légale en vertu de la loi du 4 février 1994 sur le droit d'auteur et les droits connexes (ie Journal des lois 2006 n° 90 pos. 631, tel que modifié). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du manuel et de ses composants individuels, sans le consentement de Grupa Topex exprimé par écrit, est strictement interdite et peut entraîner une responsabilité civile et pénale..
