MANUALE UTENTE 90150 NEO tools

IT Manuale utente (originale) 26

Exyepidio xpong (tpwrotutto)

Hlaako naveλ

90-145, 90-150

PIPOEXH!

Aiaabaote TPOOeKtika 6aes tis oyniecs kai eiokeiwthetae ie autec. dautre autetcs ts oyniecs yia eannovtikn avapopa.

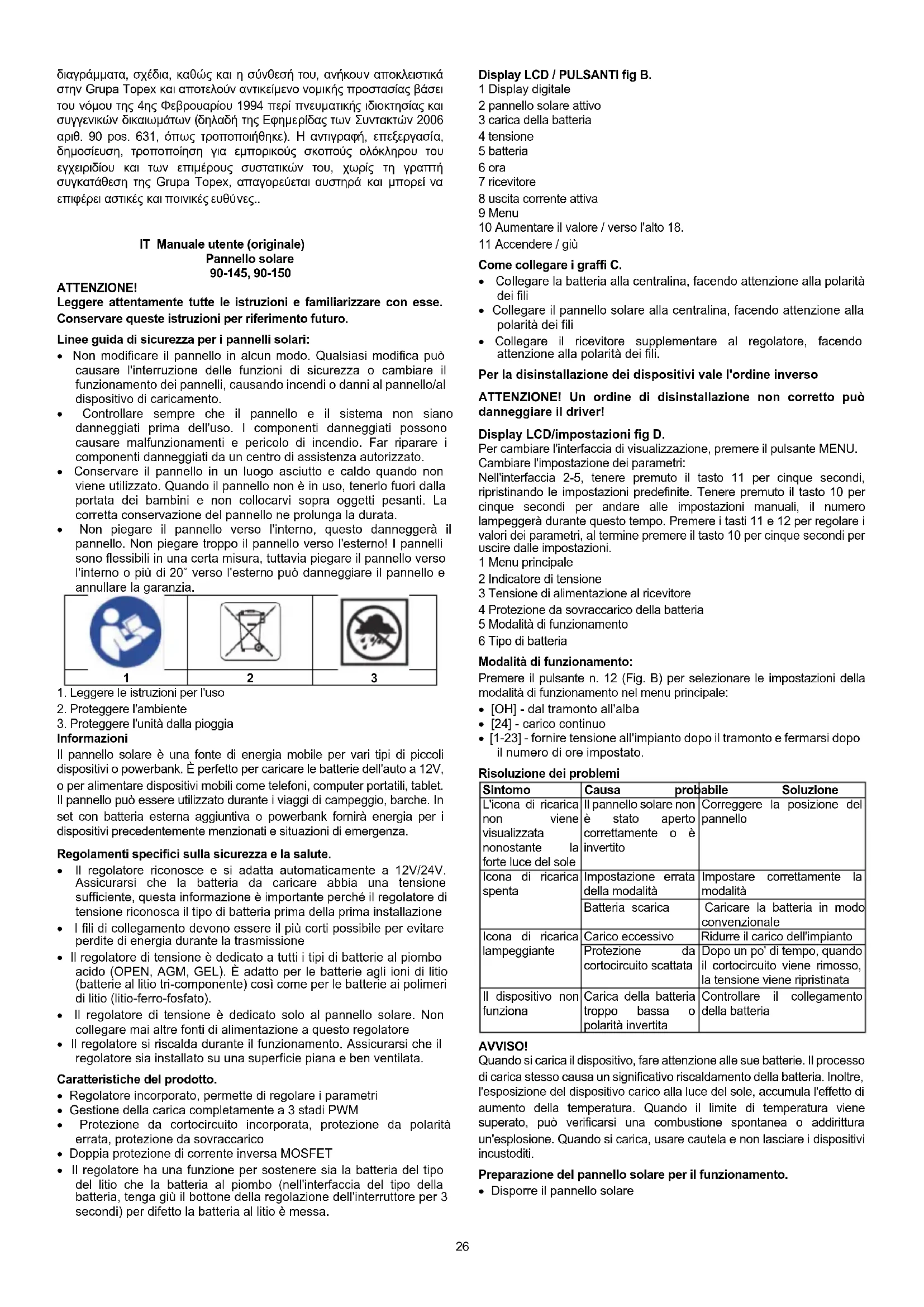

IT Manuale utente (originale)

Pannello solare

90-145, 90-150

ATTENZIONE!

Leggere attentamente tutte le istruzioni e familiarizzare con esse.

Conservare queste istruzioni per riferimento futuro.

Linee guida di sicurezza per i pannelli solari:

• Non modificare il pannello in alcun modo. Qualsiasi modifica più causare l'interruzione delle funzioni di sicurezza o cancellare il funzionamento dei pannelli, causando incendi o danni al pannello/al disposativo di caricamento.
• Controllare sempre che il pannello e ilsystema non siano danneggiati prima dell'uso. I componenti danneggiati possono causare malfunzionamenti e pericolodi incendio. Far riparare i componenti danneggiati da un centro di assistenza autorizzato.
• Conservare il pannello in un luogo asciutto e caldo quando non viene utilizzato. Quando il pannello non è in uso, tenerlo fuori alla portata dei bambini e non collocarvi sopra oggetti pesanti. La corretta conservazione del pannello ne prolunga la durata.
• Non piegare il pannello versus l'interno, quello danneggerà il pannello. Non piegare troppo il pannello versus l'esterno! I pannelli sono flessibili in una certa misura, tuttavia piegare il pannello versus l'interno o più di 20^ versus l'esterno più danneggiare il pannello e annullare la garanzia.

1. Leggere le istruzioni per l'uso
2. Proteggere l'ambiente
3. Proteggere l'unità alla pioggia

Informazioni

Il pannello solare è una fonte di energia mobile per vari tipi di piccoli dispositivi o powerbank. è perfetto per caricare le batterie dell'auto a 12V, o per alimentare dispositivi mobili come tefoni, computer portatili, tablet. Il pannello può essere utilizzato durante i viaggi di campeggio, barche. In set con batteria esterna aggintiva o powerbank fornirà energia per i dispositivi precedentemente menzionati e situazioni di emergenza.

Regolamenti specifici sulla sicurezza e la salute.

• Il regolatore riconosce e si adatta automaticamente a 12V/24V. Assicurarsi che la batteria da caricare abbia una tension sufficiente, Questa informazione è importante perché il regolatore di tensione riconosca il tipo di batteria prima della prima installatione
• I fili di collegamento devono essere il più corti possibile per evitare perdite di energia durante la trasmissione
• Il regolatore di tensione è dedicato a tutti i tipi di batterie al piombo acido (OPEN, AGM, GEL). É adatto per le batterie agli ioni di litio (batterie al litio tri-componente)osi come per le batterie ai polimeri di litio (litio-ferro-fosfato).
• Il regolatore di tensione è dedicato solo al pannello solare. Non collegare mai altre fonti di alimentazione a questo regolatore
• Il regolatore si riscalda durante il funzionamento. Assicurarsi che il regolatore sia installato su una superficie piana e ben ventilata.

Caratteristiche del prodotto.

• Regolatore incorp.orato, permette di regolare i parametri
• Gestione della carica complemente a 3 stadi PWM
• Protezione da cortocircuito incorpORA, protezione da polarità errata, protezione da sovraccarico
  Doppia protezione di corrente inversa MOSFET
• Il regolatore ha una funzione per sostenere sua la batteria del tipo del litio che la batteria al piombo (nell'interfaccia del tipo della batteria, tengà più il bottone della regolazione dell'interruttore per 3 secondi) per difetto la batteria al litio è messa.

Display LCD / PULSANTI fig B.

1 Display digitale
2 pannello solare attivo
3 carica della batteria
4 tensione
5 batteria
6 ora
7 ricevitore
8 uscita corrente attiva
9 Menu
10 Aumentare il valore / verso l'alto 18.
11 Accendere / giu

Come collegare i graffiti C.

• Collegare la batteria alla centralina, facendoattenzione alla polarità dei fili
• Collegare il pannello solare alla centralina, facendo attenzione alla polarità dei fili
• Collegare il ricevitore supplementare al regolatore, facendo attenzione alla polarità dei fili.

Per la disinstallazione dei dispositivi vale l'ordine inverso

ATTENZIONE! Un ordine di disinstallazione non corretto più danneggiare il driver!

Display LCD/impostazioni fig D.

Per cancellare l'interfaccia di visualizzazione, premere il pulsante MENU.
Cambiare l'impostazione dei parametri:

Nell'interfaccia 2-5, tenere premuto il tasto 11 per cinque secondi, ripristinando le impostazioni predefinite. Tenere premuto il tasto 10 per cinque secondi per andare alle impostazioni manualei, il numero lampeggerà durante quello tempo. Premere i tasti 11 e 12 per regolare i valori dei parametri, al termine premere il tasto 10 per cinque secondi per uscire delle impostazioni.

1 Menu principale
2 Indicatore di tensione
3 Tensione di alimentazione al ricevitore
4 Protezione da sovraccarico della batteria
5 Modalità di funzionamento
6 Tipo di batteria

Modalità di funzionamento:

Premere il pulsante n. 12 (Fig. B) per selezionare le impostazioni della modalità di funzionamento nel menu principale:

• [OH] - dal tramonto all'alba
  [24] - carico continuo
• [1-23] - fornire tensione all'impianto dopo il tramonto e fermarsi dopo il numero di ore impostato.

Risoluzione dei problemi

Sintomo	Causa probabile	Soluizione
L'icona di ricarica non viene visualizzata nonostante la force luce del sole	Il pannello solare non è stato aperto correttamente o è invertito	Correggere la posizione del pannello
Icona di ricarica spenta	Impostazione errata della modalità	Impostare correttamente la modalità
	Batteria scarica	Caricare la batteria in modo convenzione
Icona di ricarica lampeggiante	Carico eccessivo	Ridurre il carico dell'impianto
	Protezione da cortocircuito scattata	Dopo un po'di tempo, quando il cortocircuito viene rimioso, la tensione viene ripristinata
Il dispositivo non funziona	Carica della batteria troppo Bassa o polarità invertita	Controllare il collegamento della batteria

AVVISO!

Quando si carica il disposativo,fare attenzione alle sue batterie. Il processo di carica stesso causa un significativo riscaldamento della batteria. Inoltre, l'esposizione del disposativo carico alla luce del sole, accumula I'effetto di aumento della temperatura. Quando il limite di temperatura viene superato,puo verificarsi una combustione spontanea o addirittura un'esplosione. Quando si carica, usare cautela e non lasciare i dispositivi incustoditi.

Preparazione del pannello solare per il funzionamento.

• Disporre il pannello solare

• Per sfruttare al meglio la luce solare incidente, posizionare i pannelli con la superficie assorbente ad un angolo di 90^ rispetto ai raggi del sole.

• Il posizionamento dei pannelli deve essere controllato e regolato per ottenerile gli migliorari prestazioni.
• Le impostazioni dell'angolo dei pannelli variano a seconda del periodo dell'anno. L'angolo sare più piatto a mezzogiorno in estate, nelle altri saranno più verticali in una mattina d'inverno.

Funzionamento e manutenzione del pannello.

Per caricare una batteria a 12 V, collegare i cavi nel seguente ordine Fig A:

• Collegare la batteria 2 al regolatore di tensione 4
  Poi collegare un'altra utensza 3
• Infine, collegare il pannello solare 1 al regolatore di tensione.

AVVISO.

• Se ci sono altre utenze con un alto consumo di energia, collegarle direttamente alla batteria
• Collegare il generatore solare direttamente al pannello solare fig A

Specifiche del regolatore di tensione
Numero di catalogo 90	-145 90	-150
Voltaggio batteria Rilevato	automaticamente 12V / 24V	Rilevato automaticamente 12V / 24V
Corrente di carica massima 10A 20A
Corrente di scarica massima 10A	10A
Tensione massima accettata da un pannello solare	Sistema 12V <25V / Sistema 24V <50V
Uscita USB 5V / 2A massimo
Elettricità in standby <10mA
Dimensioni/peso 133x70x35 mm /	132 g
Intervallo di temperatura di lavoro	-35 ~ + 60°C

Batterie ad acido / BAT / b01
Tensione di sistema	Sistema 12V Sistema 24 V
Tensione massima	14,4 V predefinito	Regolato nella gamma di 13-15V	28,8 V predefinito	Regolabile nella gamma di 26-30V
Protezione contro la scarica della batteria	10,7 V per impostazione predefinita	Regolabile nella gamma di 9,5-11V	21,4 V predefinito	19-22V regolabile
Corrente di arresto della batteria*	12,6 V predefinito	Regolabile nella gamma di 11,5-13V	25,2 V per impostazione predefinita	Regolabile nell'intervallo 23-26V
Batterieagliioni di litio / LIT1 / b02
Tensione di sistema	Sistema a 3 celle 12V Sistema a 7 celle 24 V
Tensione massima	12,6 V predefinito	Non regolabile	29,4 V predefinito	Non regolabile
Protezione contro la scarica della batteria	9V predefinito	Regolabile nella gamma di 9-10,5 V	21V predefinito	Regolabile nell'intervallo 21-24,5 V
Corrente di arresto della batteria*	10,5 V per impostazione predefinita	Regolabile nell'intervallo 10,5-11,7 V	24,5 V predefinito	Regolabile nella gamma di 24,5-27,3 V
Batterie ai polimeri di litio / LIT2 / b03
Tensione di sistema	Sistema a 4 celle 12V		Sistema 24V 8 celle
Tensione massima	14,6 V per impostazione predefinita	Non regolabile	29,2 V per impostazione predefinita	Non regolabile
Protezione contro la scarica della batteria	11,8 V per impostazione predefinita	Regolabile nella gamma di 11,8-12,5 V	23,6 V per impostazione predefinita	Regolabile nella gamma di 23,6-25 V
Corrente di arresto della batteria*	12,5 V predefinito	Regolabile nella gamma di 12,5-13,5 V	25 V predefinito	Regolabile nell'intervallo 25-27V

• Durante il processo di carica di una batteria sovrascaricata, dobbiamo aspettare che la tensione raggiunga i 12,6 V, a这一点 tensione della batteria può funzionare passando la corrente al ricevitore.

ATTENZIONE! Questa attrezzzatura più essere usata da bambini di 8 anni e più e da persone con capacité fisiche, sensoriali o mentali limitate o da

persona perché esperienza o conoscenza se sono sorvegliati o sono stati instruiti sull'uso sicuro dell'attrezzatura e comprendono i rischi che derivano da tale uso. I bambini non devono giocare con l'attrezzatura. I bambini non devono pulire l'attrezzatura o eseguire la manutenzione a livello dell'utentezza supervisione.

PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma riciclati in un impianto di smaltimento appropriato. Si prega di consultare il rivenditore del prodotto o le autorità locali per informazioni sullo smaltimento. I rifiuti di apprecchiature elettriche ed elettroniche contengono sostanze che non sono dannose per l'ambiente. Le apprecchiature che non vengono riciclate rappresentano un potenziale pericololo per l'ambiente e la salute umana.

"Grupa Topex Spóka z ograniczoná odpowiedzialnoscia" Spóka komandytowa con sede a Varsavia, ul. Pograniczna 2/4 (di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contento di quello manuale (di seguito: "Manuale"), compresi tra l'alto. Il suo testo, le fotografie, i diagrammi, i disegni, nonché la sua composizione, apparpengono esclusivamente a Grupa Topex e sono soggetti alla protezione legale ai sensi della legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (ciao Gazzetta delle leggi 2006 n. 90 pos. 631, modificata). La copia, l'elaborazione, la pubblicazione, la modificà a fini commerciali dell'intero manuale e dei loro singoli componenti,enza il consenso di Grupa Topex espresso per iscritto, è severamente vietata e può comportare una responsabilità civile e penale.
