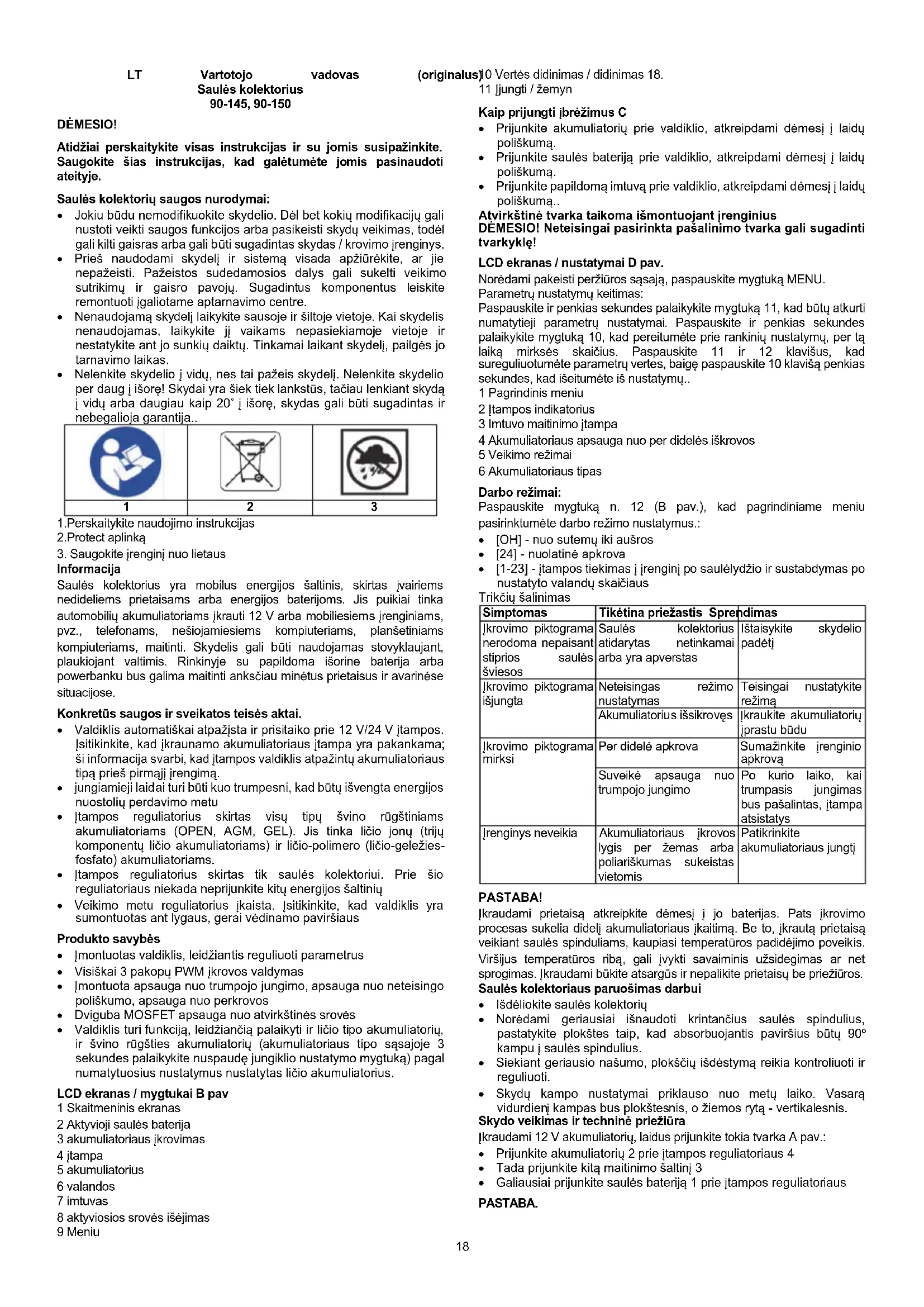

NAUDOJIMO INSTRUKCIJA 90150 NEO tools

Atidzai perskaltykite visas instrukcijas ir su jomis susipažinkite. Saugokite šias instrukcijas, kad galétumete jomis pasinaudoti ateityje.

Saulès kolektoriu saugos nurodymai:

• Jokiu budu nemodifikukite skydelio. Del bet kokiu modifikaciju gali nustoti veikti saugos fungcijos arba pasikeisti skydu veikimas, todel gali kilti gaisras arba gali buti sugadintas skydas / krovimo jrenginys.
• Pries naudodami skydelj ir sistemas visada apzirekite, ar jie nepaazeisti. Pazeistos sudedamosios dals yali sukelti veikimo sutrikimu ir gaisro pavoju. Sugadintus componentus leiskite remontuoti jgaliotame aptarnavimo centre.
• Nenaudojama skydeli laiky kite sausoje ir siltoje vietoje. Kai skydelis nenaudojamas, laiky kite ji vaikams nepasiekiamoje vietoje ir nestaty kite ant jo sunkiu daiktu. Tinkamai laikant skydeli, pailges jo tarnavimo laikas.
• Nelenkite skydelio j vidu, nes tai pazeis skydelj. Nelenkite skydelio per daug j isore! Skydai yra siek tiek lankstus, taciau lenkiant skyda j vidu arba daugiau kaip 20^ j isore, skydas gali buti sugadantas ir nebegalioja garantija..

1.Perskaitykite naudojimo instrukcjjas
2. Protect aplinka
3. Saugokite jrenginj nuo lietaus

Informacija

Saulès kolektorius yra mobilus energijos šaltinis, skirtas jvairiems nedideliems prietaisams arba energijos baterijoms. Jis puikiai tinka automobiliu akumulatoriams jkrauti 12 V arba mobiliesiems jrenginiams, pvz., Telefonams, nešiojamiesiems kompiuteriams, planşetiniams kompiuteriams, maitinti. Skydelis gali būti naudojamas stovyklaujant, plaukojant valtimis. Rinkinyje su papildoma išorine baterija arba powerbanku bus galima maitinti anksciau minétus prietaisus ir avarinëse situacijose.

Konkretus saugos ir sveikatos teises aktai.

• Valdiklis automatiskai atpažjsta ir prisitaiko prie 12 V/24 V jtampos. Isitikinkite, kad jkraunamo akumulatoriaus jtampa yra pakankama; ši informacija svarbi, kad jtampos valdiklis atpažintu akumulatoriaus tipa pries pirmajj rengima.
• jungiamieji laidai turi buti kuo trumpesni, kad butu isvengta energijos nuostoliu perdavimo metu
• Itampos reguiatorius skirtas visu tipu svino rugstiniams akumulatoriams (OPEN, AGM, GEL). Jis tinka liio jonu (triju componentu liio akumulatoriams) ir liio-polimero (liio-gelezies-fosfato) akumulatoriams.
• Itampos reguiatorius skirtas tik saules kolektoruii. Prie sio reguiatoriaus niekada neprijunkite kitu energijos saltiniu
  Veikimo metu reguiatorius jkaista. Isitikinkite, kad valdiklis yra sumontuotas ant lygaus, gerai vedinamo pavirsiaus

Produktosavybès

• Jmontuotas valdiklis, leidziantis reguluioti parametrus
• Visiskai 3 pakopu PWM jkrovos valdymas
• Imontuota apsauga nuo trumppojo jungimo, apsauga nuo neteisingo poliskumo, apsauga nuo perkrovos
  Dviguba MOSFET apsauga nuo atvirkstines srovés
• Valdiklis turi fungcija, leidziancia palaikyi ir licio tipo akumulatoriui, ir svino rugsties akumulatoriui (akumulatoriaus tipo sasajoje 3 sekundes palaikykite nuspaude jungklio nustatymo mygtukaj) pagal numatytuosius nustatymus nustatyas licio akumulatorius.

LCD ekranas / mygtukai B pav

1 Skaitmeninis ekranas
2 Aktyvioji sauls baterija
3 akumuliatoriaus jkrovimas
4 jtampa
5 akumulatorius
6 valandos
7 imtugas
8 aktyviosos srovés iëjimas
9 Menu

DEMESIO! Neteisingai pasirinkta pašalinimo tvarka gali sugadinti tvarkykle!

LCD ekranas / nustatymai D pav.

Noredami pakeisti perziuros sasaja, paspauskite mygtuka MENU.

Parametry nustatymu keitimas:

Paspauskite ir penkias sekundes palaiky kite mygtuka 11, kad butu atkurti numatytieji parametr nustatymai. Paspauskite ir penkias sekundes palaiky kite mygtuka 10, kad pereitumete prie rankiniu nustatymu, per ta laika mirkse skaicius. Paspauskite 11 ir 12 klavius, kad sureguliuotumete parametr vertes, baige paspauskite 10 klaviša penkias sekundes, kad iseitumete is nustatymu..

1 Pagrindinis meniu
2 Jtampos indicatorius
3 Imtuvo maitinimo jtampa
4 Akumuliatoriaus apsauga nuo per dideles iskrovos
5 Veikimo rezimai
6 Akumulatoriaus tipas

Darbo rezimai:

Paspauskite mygtuka n. 12 (B pav.), kad pagrindiniame meniu pasirinktumete darbo rezimo nustatymus.:

• [OH] - nuo sutemu iki au'sros
  [24] - nuolatine apkrova
  [1-23] -jtampos tiekimas j jrenginj po sauleydzio ir sustabdymas po nustatyto valanduckaiaus

Trikci salinimas

Simptomas	Tikëtina priežastis Sprehdimas
Jkrovimo piktograma nerodoma nepaisant stiprios saulès sviesos	Saulès kolektorius atidarytas netinkamai arba yra apvertas	Ištaisykite skydelio padétj
Jkrovimo piktograma išjungta	Neteisingas režimo nustatymas	Teisingai nustatykite režima
	Akumuliatorius išsikrovës	Ijkaukite akumuliatorić iprastu būdu
Jkrovimo piktograma mirksi	Per didelè apkrova	Sumažinkite jrenginio apkrova
	Suveiké apsauga nuo trumpero jungimo	Po kurio laiko, kai trumpasis jungimas bus pašalintas, jtampa atsistats
Irenginys neveikia	Akumuliatoriaus jkrovos lygis per Žemas arba poliariskumas sukeistas vietomis	Patikrinkite akumuliatoriaus jungtj

PASTABA!

Jkraudami prietaisa atkreipite demesj jo baterjas. Pats jkrovimoprascas sukelia didelj akumulatoriaus jkaitima. Be to, jkrautapiPrietaisa veikiant saules spinduliams, kaupiasi temperaturos padidejimo poveikis. Virsijus temperaturos riba, gali jvykti savaiminis uzsidegimas ar net sprogimas. Jkraudami bukite atsargus ir nepalikite prietaisy be prieziuros.

Saulès kolektoriaus paruosimas darbui

Isdeliokite saules kolektoriu
Noredami geriausiai išnaudoti krintancius saulés spindulius, pastatykite plokstæ taip, kad absorbuojantis pavirsius būtý 90° kampu j saulés spindulius.
- Siekiant geniausio naSUMO, plokšciu išděstyma reikia kontroliutoti ir reguliuoti.
Skydu kampo nustatmai prikauso nuo metu laiko. Vasara vidurdienj kampas bus plokstesnis, o ziemos ryt - vertikalesnis.

Skydo veikimas ir techniné priežūra

Jkraudami 12 V akumulatoriu, laidus prijunkite tokia tvarka A pav.:

Prijunkite akumulatoriu 2 prie jtampos reguiatoriaus 4
- Tada prijunkite kitagaitinimo saltinj 3
- Galiausiai prijunkite saules baterija 1 prie jtampos regulatoriaus

PASTABA.

• Jei yra papidomu vartotoju, vartojanci daug energijos, prijunkite juos tiesiai prie akumulatoriaus.
• Saulés generatori prijunkite tiesiai prie saulés kolektoriaus A pav.

Itampos regulatoriaus specifikacija
Katalogo numeris 90	-145 90	-150
Akumuliatoriaus jtampa	Automatiškai aptinkama 12V / 24V	Automatiškai aptinkama 12V / 24V
Maksimali jkrovimo srové	10A	20A
Didžiausia iskrovimo srové	10A	10A
Maksimali jtampa primama iš saulës baterjos	12V systemdana <25V / 24Vsystema <50V
USB išvestis Didžiausia 5V / 2A
Budějimo elektra <10mA
Matmenys/svoris 133x70x35 mm / 132g
Darbinës temperatūros diapazonas	-35 ~ +60°C

Rügstinialiakumulatorialiai / BAT / b01
Sistemos itampa	12Vsystema 24V systema
Maksimali itampa	Numatytasis 14,4 V	Reguliuojama 13-15V diapazone	Numatytais 28,8 V	Reguliuojama 26-30V diapazone
Apsuga nuo akumulatoriau s išsikrovimo	10,7 V pagal numatytusius nustatymus	Reguliuojama 9,5-11V diapazone	21,4V numatytas is	Reguliuojama 19-22V
Akumulatoriau s stabdymo srov è *	12.6V numatytasis	Reguliuojama 11,5-13V diapazone	25,2V pagal nutlějíma	Reguliuojama 23-26V diapazone

Ličio jonç / LIT1 / b02 baterijos
Sistemas itampa	12V 3 elementuSYSTEMA		24V 7 celiuSYSTEMA
Maksimali itampa	12.6V numatytasis	Nereguliuoja mas	29,4V numatytasiS	Nereguliuoja mas
Apsuga nuo akumuliatoriau s išsikrovimo	9V numatytasis	Reguliuojama 9-10,5 V diapazone	21V numatytasiS	Reguliuojama 21-24,5 V diapazone
Akumuliatoriau s stabdymo srov è *	10,5 V pagal numatytuosi us nustatymus	Reguliuojama 10,5-11,7 V diapazone	24,5V numatytasiS	Reguliuojama 24,5-27,3 V diapazone

Lićio polimero / LIT2 / b03 baterijos
Sistemas jtampa	4 elementu 12V problema		Sistema 24V 8 celés
Maksimali jtampa	Pagal nutyletjima 14,6 V	Neregulioja mas	29,2V pagal nutyletjima	Neregulioja mas
Apsauga nuo akumuliatoriau s išsikrovimo	Pagal nutyletjima 11,8 V	Reguliojama 11,8-12,5 V diapazone	23,6V pagal nutyletjima	Reguliojama 23,6-25V diapazone
Akumuliatoriau s stabdymo svro è *	Numatytasis 12,5 V	Reguliojama 12,5-13,5 V diapazone	25V numatytasi s	Reguliojama 25-27V diapazone

• Per daug issikrovusio akumuliatoriaus jkrovimo metu reikia palaukti, kol jtampa pasieks 12,6 V, esant tokiai akumuliatoriaus jtampaijis gali veiktip erduodamas srove imtuvui.

ISPEJIMASI Siaranga gali naudoti 8 metu ir vyresni vaikai, ribot fizini, jutiminiu ar protiniu gebejimusamenys arba asmenys, neturintys patirties ar ziniu, jei ji pezirimi arba buvo instruktuoti, kaip saugiai naudoti jranga, ir supranta del tokio naudojimo kylanius pavojus. Vaikams draudziama zaisti su jranga. Vaikams draudziama be prieziuros valtyi jranga ar atlikti naudotojo lygmens technines prieziuros darbus.

APLINKOS APSAUGA

Elektra varomus gaminius reikétu išmesti ne kartu su buiinémis atliekomis, o perdirbti atitinkamoje atlieky salinimo jmonéje. Informacjos apie šalinima teiraukités gaminio pardavéjo arba vietos valžios institucijos. Elektros ir elektronínes jrangos atliekose yra medziaguy, kurios nekenkia aplinkai. Nepederbta jranga kelia potencialu pavoju aplinkai ir Žmoniu sweikatai.

"Grupa Topex Spóka z ograniczona odpwiedzialnosci" "Spóka komandytowa", kurios pagrindine būstiné yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "Grupa Topex") informuoja, kad visos autori teises j šio

vadovo (toliau - "Vadovas") turinj, jskaitant, be kita ko. jo teksta, nuotraukas, diagrams, brezinius, taip pat jo kompozicija, prikauso tik "Grupa Topex" ir yra teisinés apsaugos objektas pagal 1994 m. vasario 4 d. Autoriu teisiu gretutiniu teisiu jstatyma (t. y. 2006 m. [statymu leidinys Nr. 90, poz. 631, su pakeitimais). Viso vadovo ir atskiru jo sudedamuju reliu kopijavimas, apdorojimas, skelbimas, keitimas komerciniais tikslais be "Grupa Topex" rastu isreiksto sutikimo yra grietzai draudziamas ir gali užtraukti civilne ir baudžiamajá atsakomybe
