MODE D'EMPLOI SON 24V 12A MS150 RACK Proel
épannage ..................................................................................... 11 Annexe ......................................................................................................................... 363 Félicitations, Vous venez d’acquérir une alimentation électrique sécurisée de la marque SLAT et nous vous en remercions. Vous trouverez dans cette notice toutes les indications à suivre pour l’installation, la mise en service et la maintenance de cet équipement. Pour la bonne marche de l’appareil, nous vous conseillons de les suivre très attentivement. Bonne installation. Consignes de sécurité Ce matériel est destiné à être raccordé au réseau 230V de distribution publique. Afin d’éviter tout risque de choc électrique, toute INTERVENTION doit être réalisée HORS TENSION. Un dispositif de sectionnement facilement accessible doit être installé à cet effet à l'extérieur du matériel. De même, un dispositif de sectionnement bipolaire doit être installé pour les batteries. Les travaux sous tension ne sont autorisés que pour les exploitations où la mise hors tension est impossible. L’intervention doit être réalisée uniquement par du personnel habilité. Normes, directives et protection de l’environnement et de la santé publique Ce produit suit les directives BT et CEM (immunité et émission). Il est conforme aux normes :
- EN 55022 classe B (2007). Il est également certifié conforme aux normes métiers :
- EN 54-4 (1997) + A1 (2002) + A2 (2006) : Systèmes de détection et d’alarme Incendie. Partie 4 : équipement d’alimentation électrique.
- EN 12101-10 classe A (2005) : Systèmes pour le contrôle des fumées et de la chaleur. Partie 10 : équipement d’alimentation en énergie. Les numéros de DoP sont: 0333-CPR-075381 (24V) et 0333-CPR-075383 (48V). Année du marquage CE : 2011. SLAT est certifiée ISO 14001 depuis 2008. SLAT fabrique tous ses produits dans le respect des directives environnementales ROHS et DEEE. SLAT assure le recyclage des produits en fin de vie à travers sa filière de recyclage
Garantie Notre garantie est de trois ans départ usine. Elle est strictement limitée au remboursement ou au remplacement (à notre choix et sans indemnité d’aucune sorte), des pièces reconnues défectueuses par nos services, après retour dans nos ateliers aux frais de l’acheteur. Nous ne saurions accepter de remplacements ou de réparations de matériels ailleurs que dans nos ateliers. Dans le but de faire bénéficier à notre clientèle de nos dernières améliorations techniques, SLAT se réserve le droit de procéder sur ses produits à toutes les modifications nécessaires. La batterie n’est pas incluse dans la garantie.4
1 Informations Informations Informations Informations générales généralesgénérales générales
1.1 Spécifications environnementales
Température de fonctionnement : -5°C à + 45°C à 12A. Au-delà de 2000m d’altitude, la température maximale de fonctionnement décroît de 5°C tous les 1000m. Le refroidissement s’effectue transversalement. Température de stockage : -25 à +85°C. Humidité relative de fonctionnement : 20 à 95 % sans condensation. Humidité relative de stockage : 10 à 95 % Classe d’environnement : 1 (selon EN 12101-10)
1.2 Spécifications électriques d’entrée et de sortie
- tension monophasée: 220V-240V. - fréquence: 50Hz-60Hz - courant primaire @195V : 2A (SON 24V 12A MS150 RACK) ou 4A (SON 48V 12A MS150 RACK) - classe I. - régimes de neutre : TT, TN, IT. - disjoncteur bipolaire courbe D à prévoir en amont.

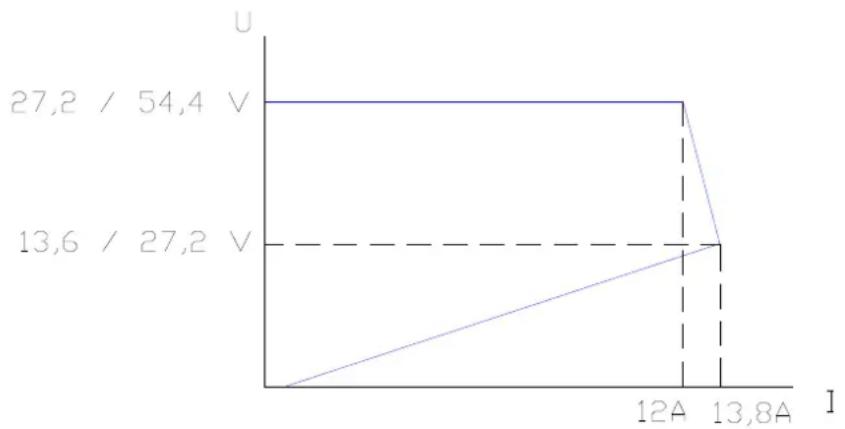

- tension nominale : 24V (SON 24V 12A MS150 RACK) ou 48V (SON 48V 12A MS150 RACK). - tension de floating réglée à mi-charge et 25°C : 27.2V +/-0.5% ou 54.4V +/-0.5%. - 6 sorties principales ayant un courant maximal de 40A chacune (protection voir §7). - 3 sorties auxiliaires ayant un courant maximal de 5A chacune (protection voir §7). - le courant maximal pour l’ensemble des sorties est de 150A. - l’alimentation peut fonctionner sans courant utilisation : Imin = 0A. - la mise à la terre de la sortie est possible par le pôle positif ou par le pôle négatif de la batterie. - courant nominal du redresseur (sans batterie): 12A - temps d’interruption : 0s5
1.2.3 Fonctionnalités et spécifications techniques particulières
L’alimentation et le système de sonorisation de sécurité (SSS) doivent être alimentés par le même secteur. En mode marche normale : L’alimentation recharge la batterie puis la maintient en charge à partir de la source normale -remplacement et assure un éventuel courant au système de sonorisation de sécurité dans la limite de Imax a. En mode marche sécurité : le courant total d’utilisation est fourni par la batterie à concurrence de ‘Imax b secteur absent’. Imax a : courant maximal permanent d'utilisation permettant la recharge batterie Imax a = 12A – C/20 ( C : capacité batterie en Ah). Imax b (secteur présent) : courant maximal d'utilisation de courte durée ne permettant pas la recharge de la batterie, sans la décharger. Imax b (secteur présent) = 12A. Imax b (secteur absent) : courant maximal d'utilisation fourni par la batterie en l'absence de la source normale. Imax b (secteur absent) = 150A si le cavalier est en position ‘75’, 100A s’il est en position ‘50’.
1.2.4 Autonomie et dimensionnement batterie
Pour déterminer l’autonomie de votre alimentation et interpréter les dates codes batteries, consultez notre site internet : www.slat.fr
1.2.5 Batterie autorisées

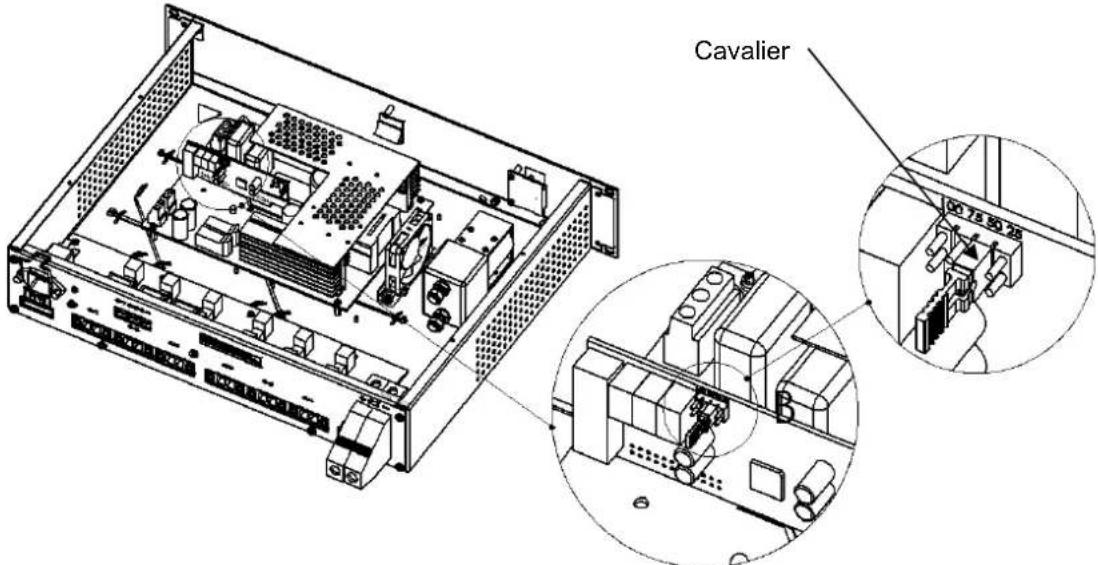

- Si Imax b (secteur absent) est supérieur à 100A, utiliser des batteries de capacités de 86 à 225Ah et positionner le cavalier carte fille sur ‘75’. - Si Imax b (secteur absent) est inférieur à 100A, utiliser des batteries de 65 à 225Ah, et positionner le cavalier carte fille sur ‘50’. Figure 1 : Localisation du cavalier Le cavalier est positionné en usine sur ‘50’. Tout position autre que ‘75’ est équivalente à la position ‘50’ - Nous avons approuvé les batteries suivantes : Fiamm série FG Long série GB Yuasa série NP Sun série FT Effekta série BTL Enersys série VE Powersonic série GB ABT série TM Si vous souhaitez utiliser d’autres types de batterie, merci de nous les faire valider. Cavalier6 Vérifier que les batteries sont bien conformes aux normes en vigueur dans les pays où elles sont utilisées.

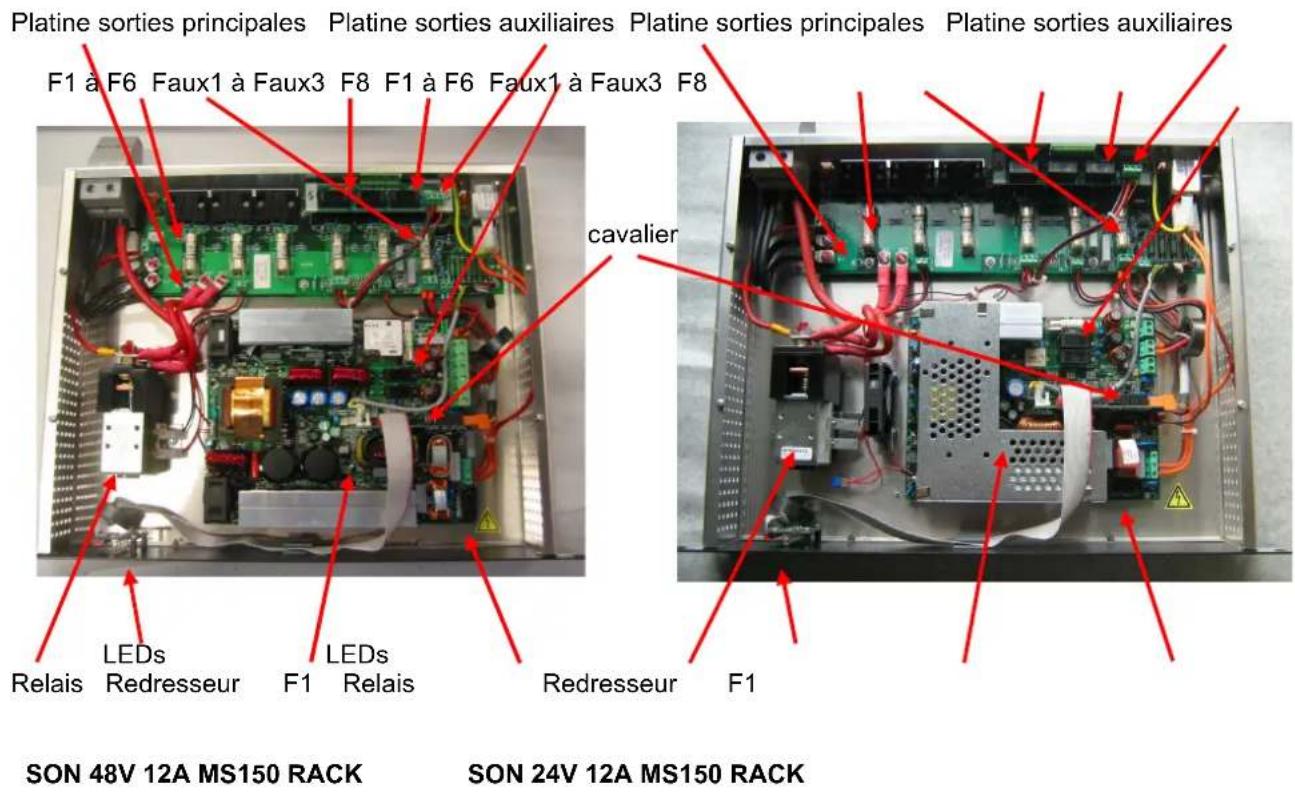

Platine sorties principales Platine sorties auxiliaires Platine sorties principales Platine sorties auxiliaires F1 à F6 Faux1 à Faux3 F8 F1 à F6 Faux1 à Faux3 F8
LEDs LEDs Relais Redresseur F1 Relais Redresseur F1
SON 48V 12A MS150 RACK SON 24V 12A MS150 RACK Figure 2 : Vue générale intérieure

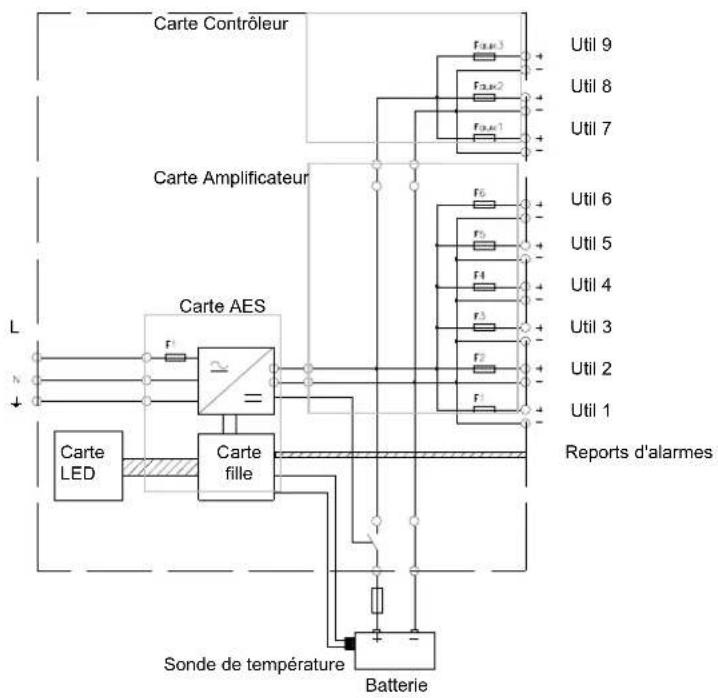

Carte Contrôleur Util 9 Util 8 Util 7 Carte Amplificateur Util 6 Util 5 Util 4 Carte AES L Util 3 Util 2 Util 1 Carte Carte Reports d'alarmes LED fille
Sonde de température Batterie Figure 2 : Synoptique Il est recommandé de protéger la batterie avec un fusible à très basse résistance. Dimensionnement voir § 7.7

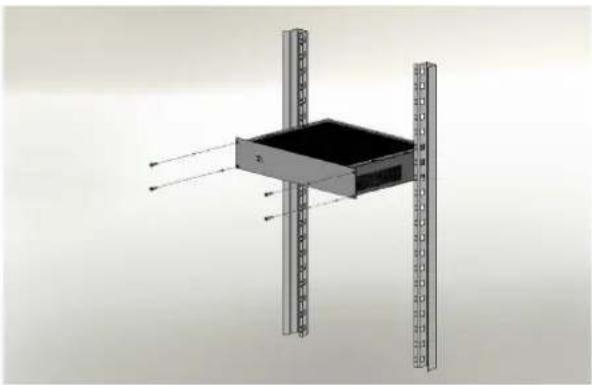

Figure 4 : Montage de l'EAE L’alimentation doit être installée dans une baie 19” conforme à la classe 3k5 de EN60721-3-3:1995 +A2:1997 et IP30 selon EN60529:1991+A1:2000.
Utiliser un disjoncteur bipolaire courbe D ( calibre 4A en version 24V et 6A en version 48V ) pour raccorder l’alimentation au réseau.
La sonde de température batterie doit être placée au plus près de la batterie. Elle peut par exemple être maintenue sur les câbles à l'aide des deux colliers fournis.
Instructions pour le câblage des batteries Utiliser un dispositif de sectionnement bipolaire ( sectionneur ou interrupteur-sectionneur ) pour raccorder la batterie à l’alimentation. De même, un fusible additionnel est recommandé pour protéger la batterie. Afin d'éviter tout risque de sécurité électrique, il faut impérativement utiliser des câbles de raccordement dont les caractéristiques (température maximale autorisée de la gaine, section du câble, courant maximal autorisé, tension maximale autorisée) soient conformes à la configuration du produit (100 ou 150A). Fonctionnement : L’alimentation fait une mesure de résistance de la maille batterie y compris ses connexions toutes les 4h. Le seuil de déclenchement du défaut est de 16mΩ ±10% en 24V ou de 32mΩ ±10% en 48V si le cavalier est positionné sur '75'. Il devient 24mΩ ±10% en 24V ou 48mΩ ±10% en 48V si le cavalier est positionné sur '50'. Le dépassement de ce seuil est signalé par un défaut batterie (voir chapitre 5) et signifie que l’alimentation avec sa batterie associée n’aura pas l’autonomie désirée en cas de défaillance du secteur. Pour éviter le déclenchement de ce défaut, il convient de prendre en compte les éléments suivants : - Utiliser des batteries autorisées (voir chapitre 1.2.5). - Respecter le tableau des longueurs maximum du câble batterie (en annexe pages 34 et suivantes) - Soigner les connexions et sertissages. - Un fusible batterie additionnel ajoute 1 à 2mΩ.8
Figure 5 : Face arrière
Attention, les ouvertures prévues dans le coffret ne doivent pas être obstruées. Ne pas créer d’ouvertures supplémentaires sous peine de dysfonctionnement de l’appareil et de non reprise sous garantie.
- Secteur: 2.5mm². - Batterie : de 16 à 50mm². - Sorties Utilisation principales (sorties 1à 6) : 16mm² . - Sorties Utilisation auxiliaires (sorties 7à 9) : 2.5mm². - Reports d’alarme : 1.5mm²
4 Mise en service Mise en service Mise en service Mise en service
Ouvrir le sectionneur batterie et le disjoncteur secteur avant tout raccordement. Après avoir effectué les raccordements électriques (secteur, utilisations et fils batteries).
1. Fermer le disjoncteur secteur en amont
2. Vérifier la tension de sortie utilisation.
3. Fermer le sectionneur batterie.
Votre appareil est en état de marche lorsque les 3 LED sont vertes. Si tel n’est pas le cas, voir chapitre 8.9
5 Fonctionnement de l Fonctionnement de lFonctionnement de l Fonctionnement de l’ Alimentation AlimentationAlimentation Alimentation

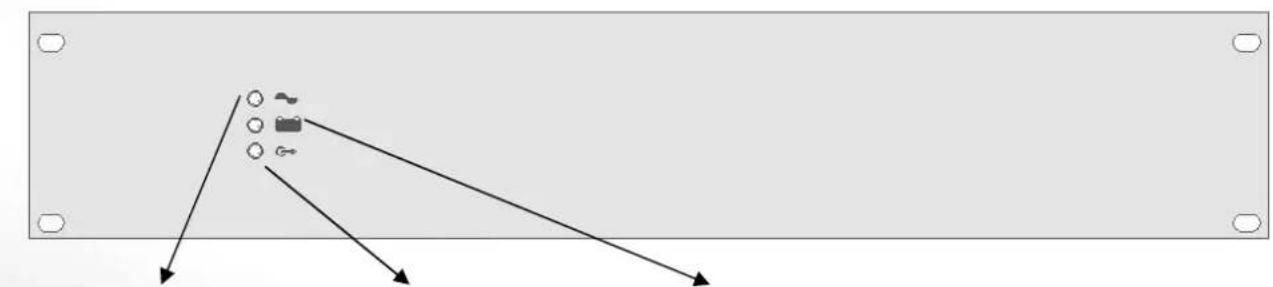

Défaut secteur Défaut tension de sortie Défaut batterie Figure 6 : Vue de la face avant de l’EAE
Défaut secteur (source normale) : signalé en face avant par une LED jaune et à distance par un contact sec RTC (sécurité positive) avec temporisation de 5 secondes Si le secteur est absent ou <185V +/-5% tant que le chargeur n’a pas démarré, < 165V +/-5% si le chargeur avait démarré Si le fusible secteur est défectueux ou absent. Si le redresseur est défectueux. Si la température interne est trop élevée Défaut batterie (source de sécurité) : signalé en face avant par une LED jaune et à distance par un contact sec RTC (sécurité positive) Si la batterie est absente (voir § 5.2.1) Si l’impédance interne est trop élevée (voir § 5.2.1) Si la tension batterie < 23,5 V +/-3%. resp. 47,0 V +/-3% secteur présent Absence de tension sur une des sorties: signalée en face avant par une LED jaune et à distance par un contact sec RTC (sécurité positive) Si absence de tension sur au moins une sortie. Les neuf sorties sont surveillées. Les contacts secs sont des inverseurs C-NO-NC, spécifiés à 1A @ 24Vdc ou 0,5A @ 120Vac.
5.2 Récapitulatif des équipements disponibles
Le test batterie s’effectue de la manière suivante : toutes les 30s pendant les 20 premières minutes après la mise en service, puis toutes les 15min. Si un défaut est détecté, le test repasse toutes les 30s jusqu’à 20 minutes après la disparition du défaut. La mesure d’impédance a lieu toutes les 4h si le secteur est présent et si le courant chargeur est <12A. La valeur limite de l’impédance est 16mΩ ±10% en 24V ou 32mΩ ±10% en 48V si le cavalier est positionné sur '75' et devient 24mΩ ±10% en 24V ou 48mΩ ±10% en 48V si le cavalier est positionné sur '50' (voir § 1.2.5).
5.2.2 Compensation en température :
Un système de compensation de la tension batterie permet de maintenir les caractéristiques de charge dans les limites des spécifications du constructeur batterie sur toute la plage de température d’utilisation.
5.2.3 Coupure tension batterie basse :
Le seuil de coupure est de 21,6V +/-3% (SON 24V 12A MS150 RACK) ou 43,2V +/-3%
L’élément effectuant la coupure est positionné dans le +.
5.2.4 Protection inversion batterie
- A la mise sous tension : le contacteur batterie ne se ferme pas10 - Pendant le fonctionnement : fusion du fusible F8
Pour que votre produit vous rende un service maximal et durable, il est vivement conseillé de le maintenir dans un état de propreté et de veiller à avoir une installation dans un endroit sec et ventilé. Nous ne serions en aucun cas responsables des dommages liés à une mauvaise utilisation ou à un défaut d’entretien de ce matériel.
Le remplacement de la batterie d’origine par une batterie de type incorrect peut engendrer un risque d’explosion. Les batteries usagées doivent être mises au rebut conformément aux obligations de recyclage des matériaux.
F1 carte mère (secteur) : calibre – type – taille - pouvoir de coupure 6,3A T version 24V et 8A T version 48V 5x20 Haut Pouvoir de Coupure 1500A F8 carte mère : calibre – type – taille 12,5A T 5x20 F1- F6 carte ‘amplificateurs’ (6 sorties) : calibre - type – taille 32A gG 10x38 Faux1- Faux3 carte ‘contrôleurs’ (3 sorties) : calibre - type – taille 5A F 5x20 Fusible batterie additionnel (non inclus) calibre - type Ibmax (secteur absent) A gG11
8 Procédure de dépannage Procédure de dépannageProcédure de dépannage Procédure de dépannage
- Contrôler la tension sur l'arrivée secteur
- Contrôler la présence et l'état du fusible secteur F1 sur carte redresseur
- Vérifier la connexion de la nappe de la carte Led Voyant sorties allumé jaune
- Vérifier l'état des fusibles de sortie principaux F1 à F6
- Vérifier l'état des fusibles de sortie auxiliaires Faux1 à Faux3 Voyant batterie allumé jaune
- Vérifier que la tension nominale batterie correspond à la tension du système
- Vérifier le respect des polarités sur chaque bloc batterie et sur le rack
- Vérifier les connexions du circuit batterie et l'état du fusible le cas échéant
- Contrôler la tension de chaque bloc batterie (>1,9V / >5,7V / >10,8V selon le cas)
- Vérifier que la batterie est bien du type approuvé (voir Pr 1.2.5)
- Si le secteur est présent, vérifier que le courant de sortie est <12A
- La batterie a peut-être une impédance interne trop élevée : remplacer la batterie Voyant secteur allumé jaune
- Contrôler la tension sur l'arrivée secteur
- Contrôler la présence et l'état du fusible secteur F1 sur carte redresseur
- Assurer un refroidissement suffisant (ouies non obstruées, température ambiante dans les limites spécifiées)
Pour une assistance technique complémentaire, contactez la hot line SLAT : + 33 (0) 4 78 66 63 70 Pour vos demandes de retour, connectez-vous sur notre site internet http://www.slat.fr/formulaireRMA.php ou contactez le SAV SLAT afin d ‘obtenir un numéro RMA (retour de marchandise autorisé) . Sans numéro RMA votre retour ne sera pas accepté.NOTICE D'UTILISATION P1 BEDIENUNGSANLEITUNG S13
Les valeurs de section et de longueur des câbles de raccordement de la batterie données dans ces tableaux sont uniquement des valeurs fonctionnelles. Ces valeurs n’ont pas été traitées lors de la certification du produit suivant la norme de sécurité électrique EN60950-1.
