Type de produit	Accessoire de sécurité pour véhicule (cale de quai)
Marque	Vestil
Modèle	OH15
Matériaux	Acier
Longueur de chaîne	4,57 mètres (15 pieds)
Composants inclus	Suspendeur, écrou, chaîne, crochet (selon variante)
Fonctions principales	Fixation des cales de quai pour sécurité des véhicules
Installation	Vissage du suspendeur, fixation au mur du quai (soudure ou boulon), attache de la chaîne
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon sec ; inspecter la chaîne et les fixations pour usure ou corrosion
Sécurité	Ne pas dépasser la charge maximale indiquée (non spécifiée) ; vérifier la fixation avant chaque utilisation
Pièces détachées et réparabilité	Chaîne, crochet, suspendeur et écrou disponibles séparément ; réparation possible par remplacement des pièces
Dimensions du suspendeur	Environ 15 x 15 cm (estimation)
Poids total estimé	Environ 2,5 kg
Alimentation	Aucune (dispositif mécanique)
Utilisation prévue	Quais de chargement pour stabiliser les cales de véhicules
Type de fixation	Par soudure ou boulonnage sur mur en béton ou acier
Compatibilité	Cales avec ou sans bague pour crochet
Instructions fournies	Notice d'utilisation en français (2 pages)
Garantie	Garantie constructeur standard (consulter Vestil)
Normes	Conforme aux normes de sécurité en vigueur

FOIRE AUX QUESTIONS - OH15 Vestil

Comment installer le kit OH15 pour une cale avec bague pour crochet ?

Visser l'écrou au suspendeur, attacher la chaîne au suspendeur, fixer solidement le suspendeur au mur du quai (soudure ou boulon), puis attacher la chaîne à la cale avec le crochet.

Comment installer le kit OH15 pour une cale sans bague pour crochet ?

Visser le boulon au suspendeur, attacher la chaîne au suspendeur, fixer le suspendeur au mur, entourer la chaîne autour de la cale, puis attacher la chaîne avec le fermoir.

Quels sont les composants inclus dans le kit OH15 ?

Le kit inclut un suspendeur, un écrou (ou boulon selon variante), une chaîne de 4,57 mètres et un crochet (ou fermoir).

Quelle est la longueur de la chaîne fournie ?

La chaîne mesure 4,57 mètres (environ 15 pieds).

Comment fixer le suspendeur au mur du quai ?

Le suspendeur peut être fixé par soudure ou boulonnage sur une surface en béton ou acier. Assurez-vous que la fixation est solide avant utilisation.

Comment placer une cheville au même niveau que la surface pour l'installation ?

Percez un trou du diamètre de la cheville à une profondeur supérieure à la fixation. Nettoyez le trou, placez la cheville à la surface du ciment, puis étendez-la à l'aide de l'outil en acier fourni.

Comment placer une cheville sous la surface ?

Percez un trou plus profond que la cheville. Vissez un boulon dans la cheville, enfoncez le tout dans le trou au marteau jusqu'à la profondeur désirée, retirez le boulon, puis réglez la cheville avec l'outil d'acier.

Quel entretien est nécessaire pour le kit OH15 ?

Nettoyez régulièrement avec un chiffon sec et inspectez la chaîne, les fixations et le crochet pour détecter toute usure, corrosion ou dommage. Remplacez les pièces défectueuses immédiatement.

Quelle est la charge maximale supportée par le kit OH15 ?

La charge maximale n'est pas spécifiée dans la notice. Il est recommandé de ne pas dépasser la capacité indiquée par le fabricant et de vérifier la résistance de l'installation.

Le kit OH15 est-il adaptable à tous les types de quais ?

Le kit est conçu pour les quais de chargement standards avec mur en béton ou acier. Il est compatible avec les cales munies ou non d'une bague pour crochet. Adaptez l'installation selon vos besoins.

MODE D'EMPLOI OH15 Vestil

Chaque kit inclut une seule des pièces suivantes: Suspendeur, Écrou, Chaine (4.57 meters), Crochet

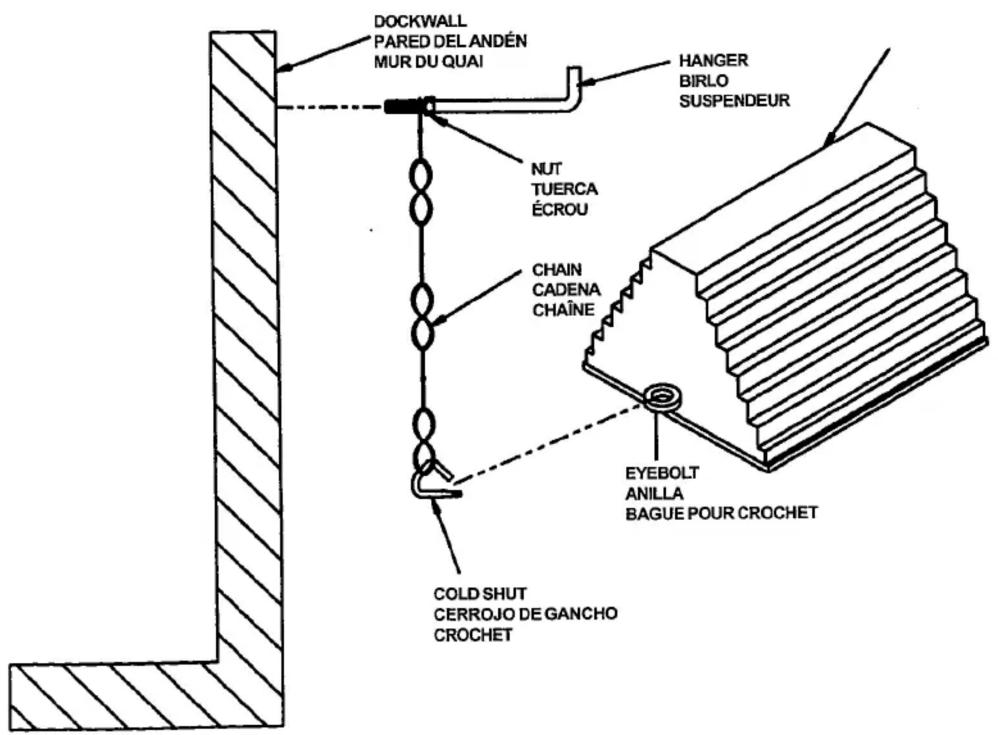

INSTRUCTIONS D'ASSEMBLAGE POUR DESCALES MUNIESD'UNE BAGUEPOURCROCHET

1.) Visser l'écrou au suspendeur.

2.) Attacher la chaîne au suspendeur.
3.) Bien fixer le suspendeur au mur du quai (soudure ou boulon).
4.) Attacher la chaine à la cale avec le crochet.

POUR CALES SANS BAGUE POUR CROCHET

1.) Visser le boulon au suspendeur.
2.) Attacher la chaîne au suspendeur.
3.) Bien fixer le suspendeur au mur du quai (soudure ou boulon).
4.) Entourer la chaîne autour de la cale.
5. Attacher la chaîne avec le fermoire.

ÉTAPES D'INSTALLATION

POUR PLACER LA CHEVILLE AU MÉME NIVEAU QUE LA SURFACE

1.

Percer un trou du même diamètre que I cheville devant être utilisée, à une profonde exceedant la fixation. Nettoyer le trou.

2.

Placer la cheville au niveau de la surface du ciment.

3.

Augmenter la taille de la chevelle avec l'ouil e acier fourni. La chevelle est complètement etendue lorsqu'elle-citouchel'outil en acier.

POUR PLACER LA CHEVILLE SOUS LA SURFACE

Percer un trou dont la profondeur est supérieure à celle de la cheville. Visser le boulon dans la cheville. Placer la chevelle dans le trou à l'aide d'un marteau jusqu'à ce que la tete du boulon soit à la profondeur désirée. Retirer la boulon et régler la chevelle avec l'outil d'acier.

INSTALLATION OF CHAIN & HANGER
INSTALACION DEL ENCADENAMIENTO Y DE LA SUSPENSION
INSTALLATION DE CHÂINE ET DE CINTRE
