Type de produit	Rayonnage industriel à flux (flow rack)
Marque	Vestil
Modèle	FLOW33
Dimensions (L x P x H)	244 cm x 122 cm x 213 cm (96" x 48" x 84")
Matériau des montants	Acier 55 x 57 x 1,8 mm
Matériau des poutres	Acier 2,0 mm
Matériau des séparateurs	Acier 1,5 mm
Piètement	Pieds en plastique avec grip caoutchouc
Nombre de poutres avant	3
Nombre de poutres arrière	3
Nombre de poutres supérieures	2
Nombre de montants	4
Sécurité	Goupilles de sécurité de poutre (16 par unité)
Rouleaux par étagère	8 rouleaux de 36"
Séparateurs par étagère	5 séparateurs de 36"
Quincaillerie	Boulons M6x20 et écrous à oreilles
Entretien	Vérifier périodiquement le serrage des boulons et l'état des pièces
Nettoyage	Dépoussiérer avec un chiffon sec; éviter les produits abrasifs

FOIRE AUX QUESTIONS - FLOW33 Vestil

Quelles sont les dimensions du Vestil FLOW33 ?

Le rayonnage FLOW33 mesure 96 pouces de largeur, 48 pouces de profondeur et 84 pouces de hauteur (244 x 122 x 213 cm).

De quels matériaux est composé le FLOW33 ?

Les montants sont en acier 55x57x1,8 mm, les poutres en acier 2,0 mm et les séparateurs en acier 1,5 mm. Les pieds sont en plastique avec des grips en caoutchouc.

Quelle est la capacité de charge du FLOW33 ?

La capacité de charge n'est pas spécifiée dans la notice. Elle dépend de la configuration et du nombre d'étagères. Veuillez vous référer aux instructions du fabricant pour une utilisation sécurisée.

Combien de goupilles de sécurité sont fournies ?

Pour le modèle FLOW33, 16 goupilles de sécurité (FLO-BPIN) sont fournies, soit 4 par étagère.

Comment assembler le rayonnage FLOW33 ?

L'assemblage nécessite de fixer les montants aux pieds, puis d'installer les contreventements et les poutres à l'aide des boulons M6x40 et écrous fournis. Les rouleaux et séparateurs se montent sur les poutres avec des boulons et écrous à oreilles.

Quels sont les composants inclus dans le kit FLOW33 ?

Le kit comprend : 4 montants, 3 poutres avant, 3 poutres arrière, 2 poutres supérieures, 4 longerons horizontaux, 4 longerons obliques, 8 rouleaux de 36", 5 séparateurs de 36", 4 pieds en caoutchouc, 16 goupilles de sécurité, et la quincaillerie associée.

Le FLOW33 est-il adapté pour les charges lourdes ?

Le FLOW33 est conçu pour le stockage industriel, mais la charge maximale par étagère n'est pas indiquée. Il est recommandé de respecter les limites indiquées par le fabricant et de ne pas surcharger.

Comment entretenir le rayonnage FLOW33 ?

Vérifiez régulièrement le serrage des boulons et l'état des pièces. Nettoyez avec un chiffon sec pour éviter la corrosion. Remplacez immédiatement toute pièce endommagée.

Les rouleaux sont-ils remplaçables ?

Oui, les rouleaux de 36" (réf. FLO-3-RLR) sont remplaçables et sont vendus séparément avec leur quincaillerie.

Où puis-je trouver la notice complète du Vestil FLOW33 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com.

MODE D'EMPLOI FLOW33 Vestil

AIVIS RACKING FLOW 3-3

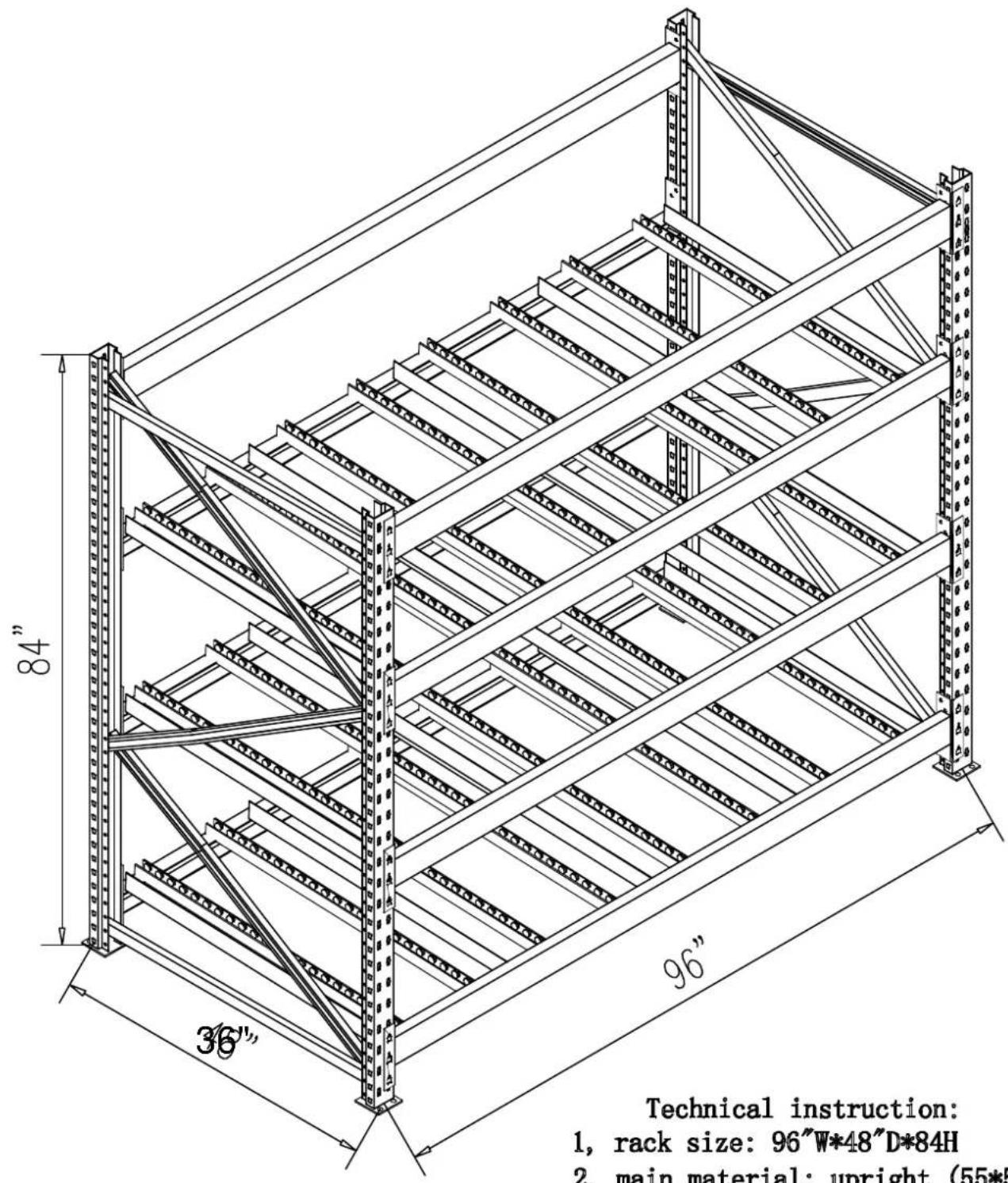

Technical instruction:
1, rack size: 96"W48"D84H
2, main material: upright (55571.8)
beam(2.0mm), Divider(1.5mm), with
plastic feet

AIVIS RACKING

南京1斯物流装?制造有限公司 Nanjing AIMS Logistic Equipment Manufacturing Co.,Ltd				名称/Title
				工程名称/Project
				P/B??人/Incharge			核/Auditor		?B??号/Number
5楼/Tel	025-52757117	真/Fox	025-52109445	需信/Design			定/Approved		日期/Date

FLO-BPIN (beam safety pin) - 16 pcs/unit for FLOW-3-3
FLO-BPIN (beam safety pin) - 20 pcs/unit for FLOW-3-4
FLO-BPIN (beam safety pin) - 24 pcs/unit for FLOW-3-5

FLO-3-RLR (36") - 8 Rollers per shelf

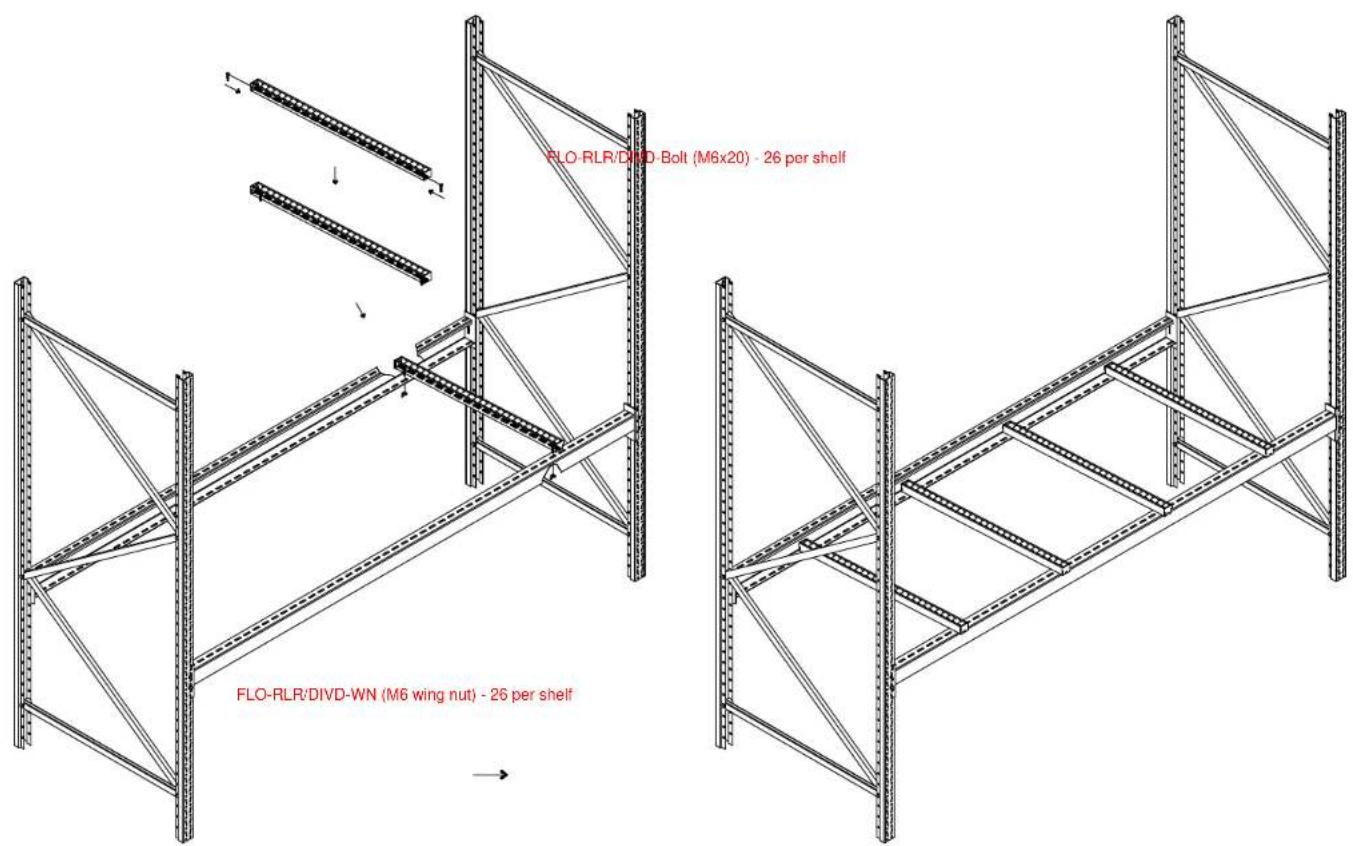

FLO-RLR/DIVD-Bolt (M6x20) -78 pcs/unit for FLOW-3-3

FLO-RLR/DivD-Bolt (M6x20) - 104 pcs/unit for FLOW-3-4

FLO-RLR/DIVD-Bolt (M6x20) - 130 pcs/unit for FLOW-3-5

FLO-RLR/DIVD-WN (M6 wing nut) - 78 per unit for FLOW-3-3

FLO-RLR/DIVD-WN (M6 wing nut) - 104 per unit for FLOW-3-4

FLO-RLR/DIVD-WN (M6 wing nut) - 130 per unit for FLOW-3-5

AIVIS RACKING

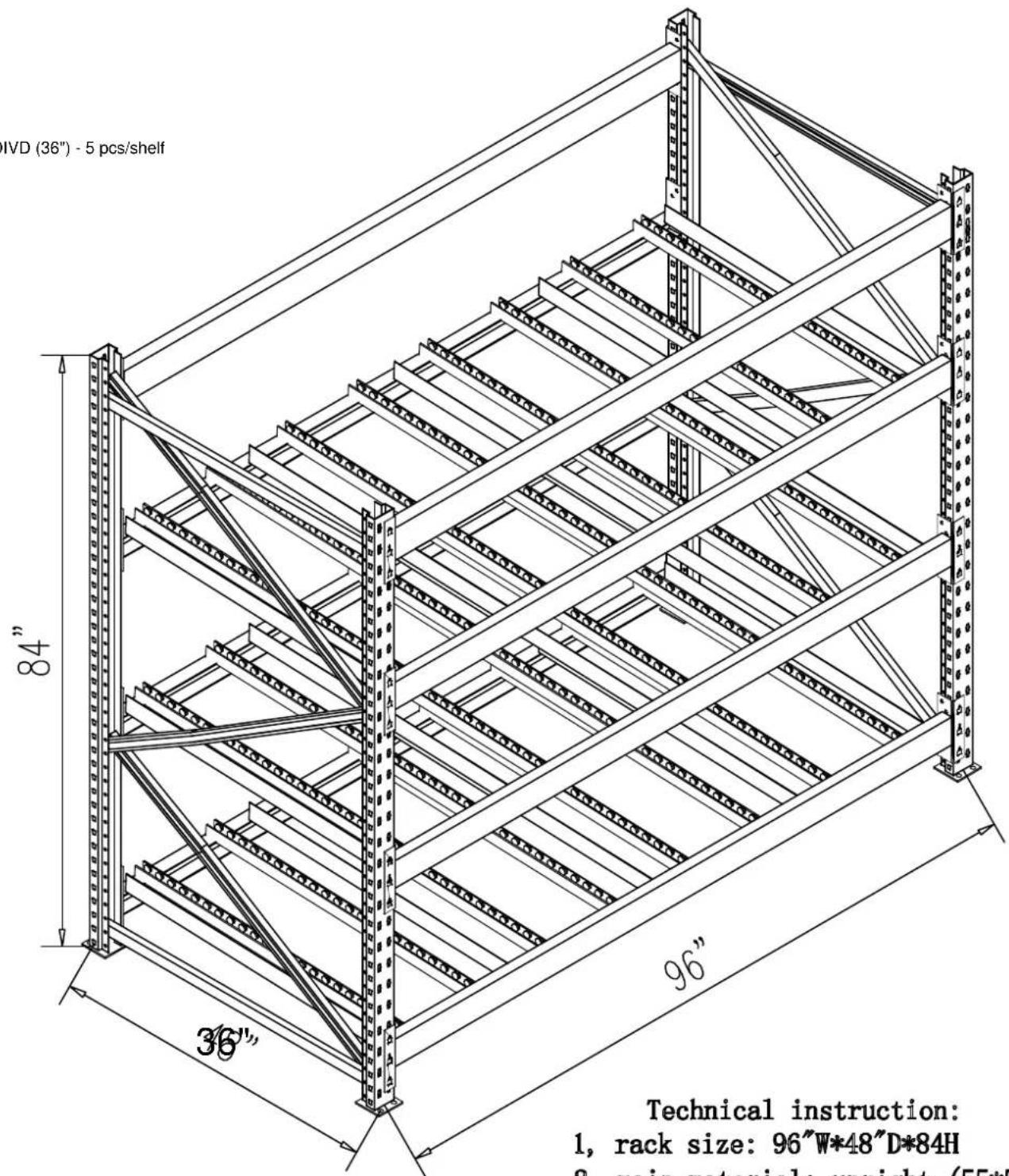

Technical instruction:
1, rack size: 96"W48"D84H
2, main material: upright (55571.8)
beam(2.0mm), Divider(1.5mm), with
plastic feet

AIVIS RACKING

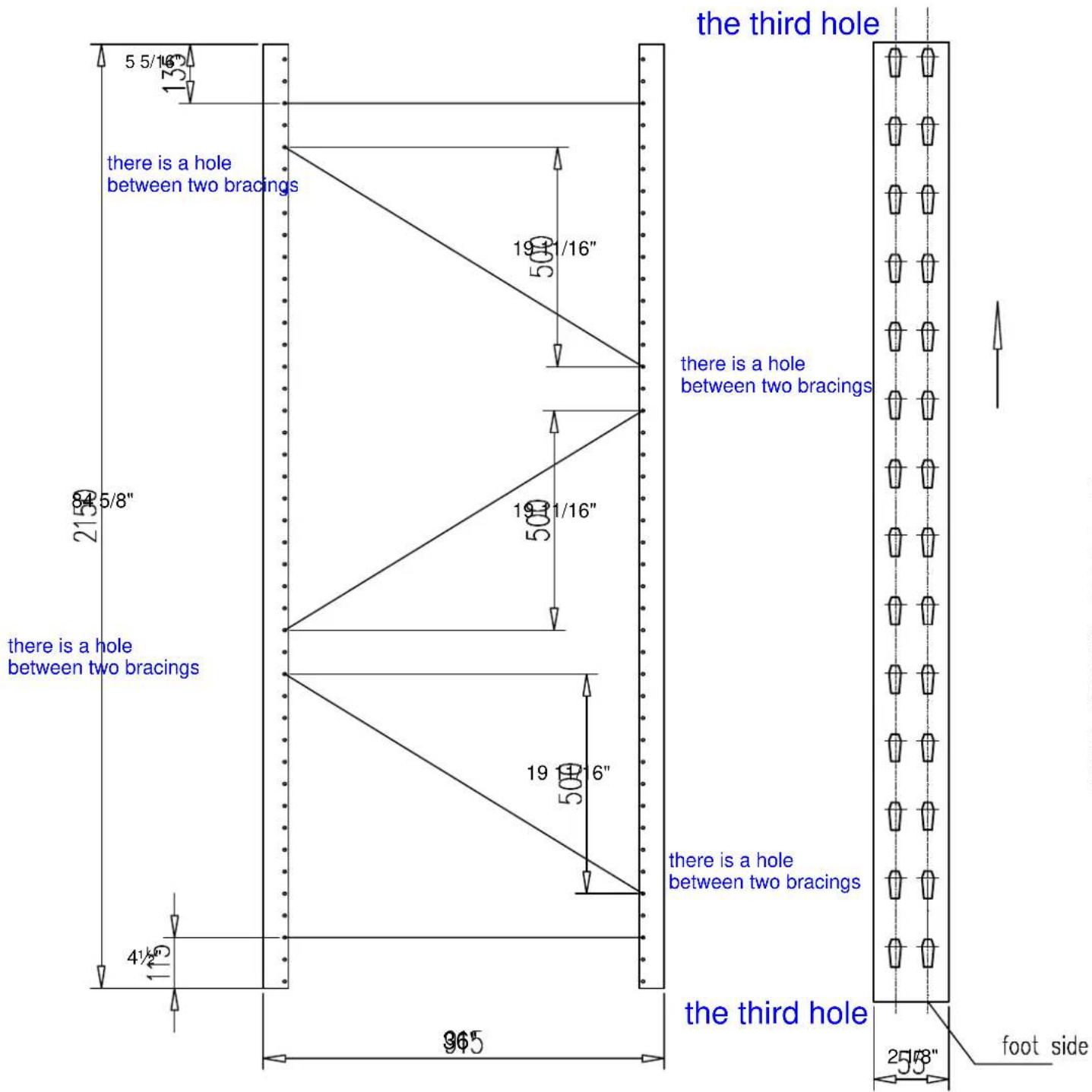

Upright

Upright section

SECTION DRAWING

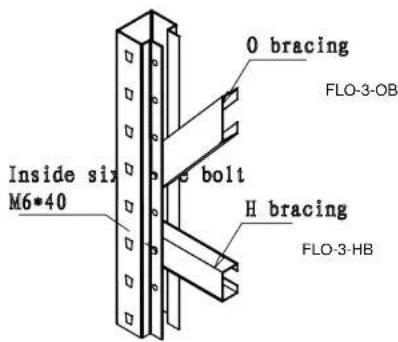

Upright& Bracings

Bracing section

Plastic feet

Beam & Hook

ALS南京爱维斯物流装备制造有限公司 Wanjing AVIS Logistics Equipment Manufacturing Co., Ltd				图纸名称/Title
				工程名称/Project
				项目负责人/Incharge			审核/Auditor		项目编号/Number
电话/Tel	025-52140354	传真/Fax	025-52140351	设计/Design			审定/Approved		日期/Dateto

FLOW-3-3 PARTS LIST

PART # DESCRIPTION QTY.

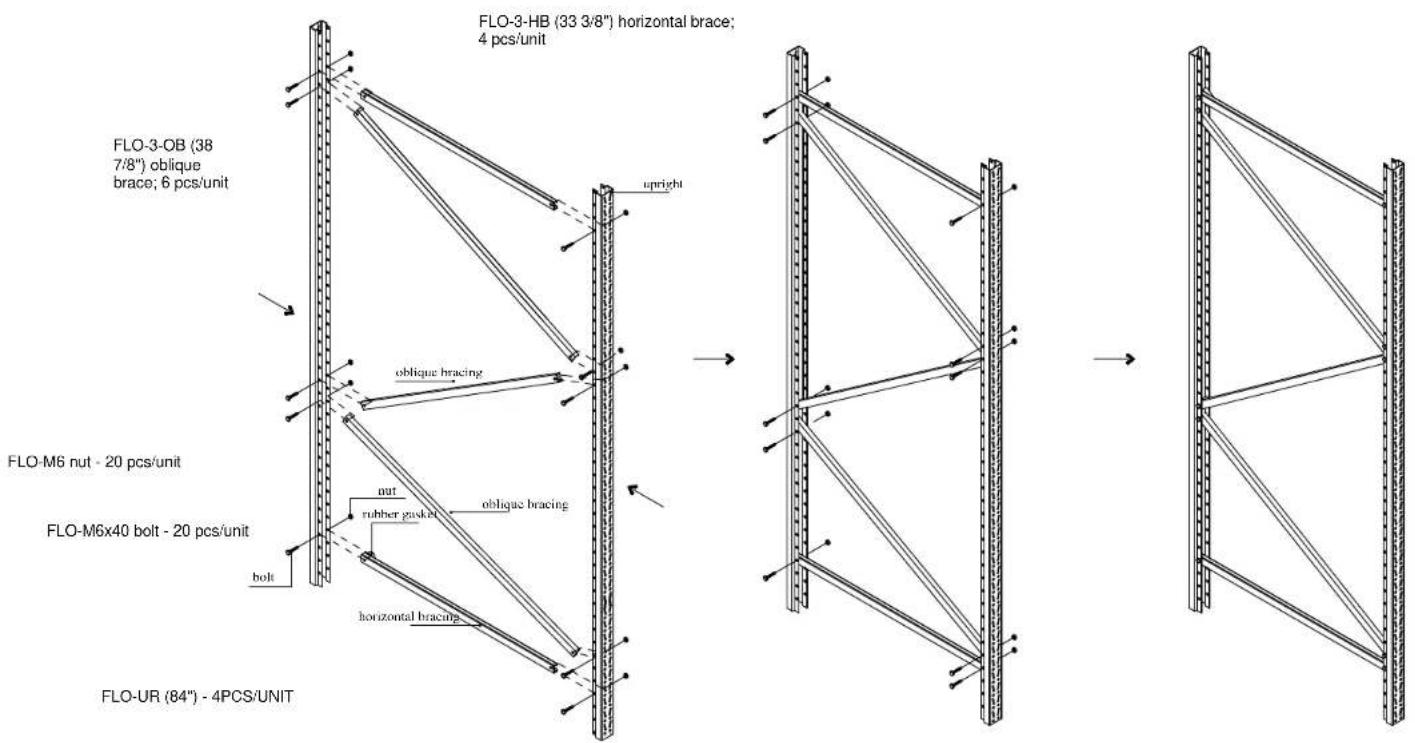

FLO-3-HB	333/'' Long Horizontal Brace 4/UNIT
FLO-3-OB	387/'' Long Oblique Brace 4/UNIT
FLO-HB/OB-BOLT	BOLT, M6-1.0X40 20/UNIT
FLO-HB/OB-NUT	NUT, M6-1.0 20/UNIT
FLO-UR 84",	UPRIGHT 4/UNIT

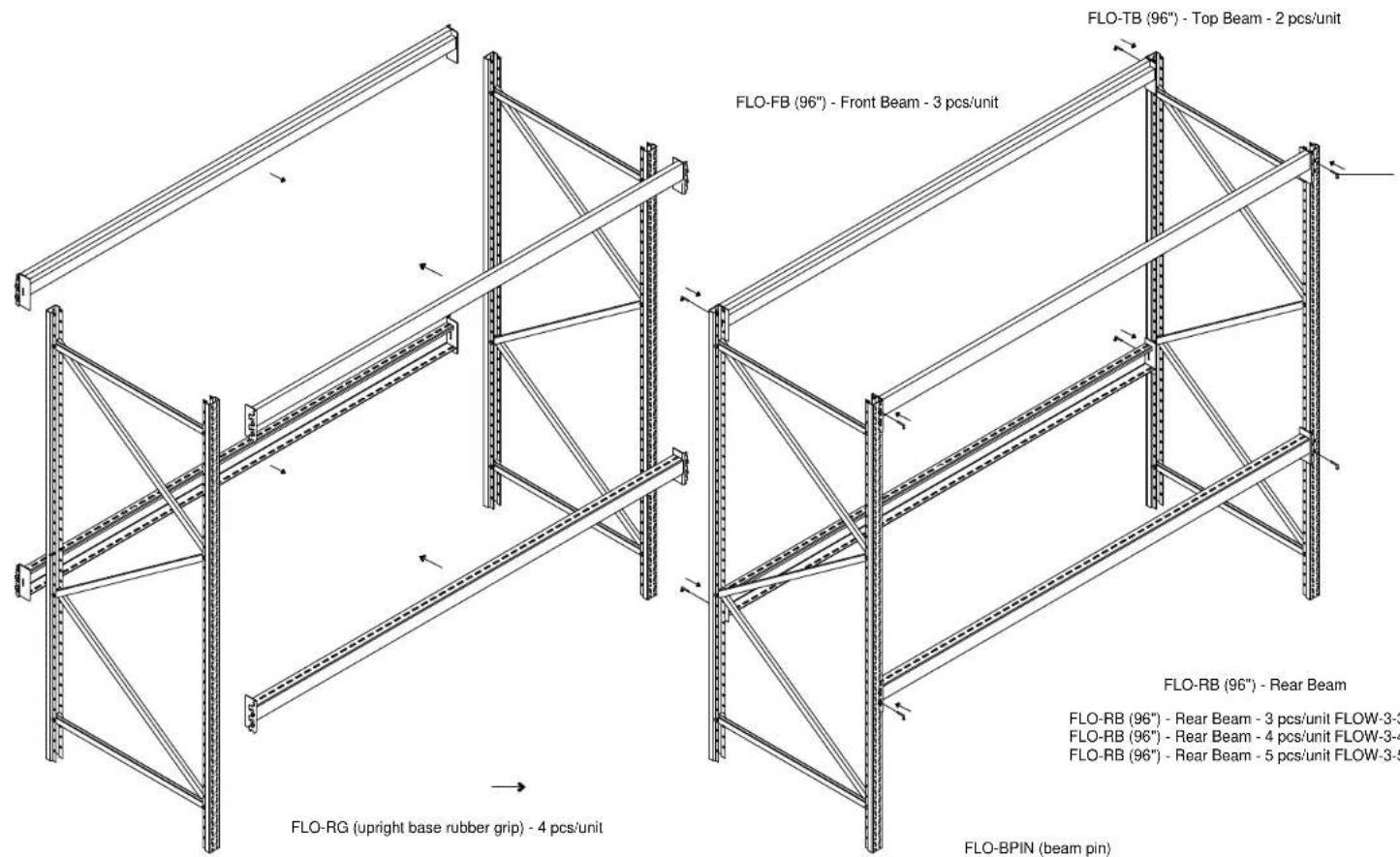

FLO-FB 96",	FRONT BEAM 3/UNIT
FLO-RB 96",	REAR BEAM 3/UNIT
FLO-TB 96",	TOP BEAM 2/UNIT
FLO-RG	UPRIGHT BASE RUBBER GRIP	4/UNIT
FLO-BPIN	BEAM SAFETY PIN (4 PER SHELF)	16/UNIT
FLO-3-RLR	Replacement Roller 36" with hardware	8/SHELF
FLO-3-DIVD	Replacement Divider 36" with hardware	5/SHELF
FLO-3-RLR-HDW	Hardware To Attach Roller (M6-1.0 x 20 bolts & wing nuts )	2/ROLLER
FLO-DIVD-HDW	Hardware To Attach Divider (M6-1.0 x 20 bolts & wing nuts )	2/DIVIDER
