MODE D'EMPLOI CV505524W FAR

Guide d’utilisation et d’entretien1 SOMMAIRE

Ce guide d’utilisation est disponible dans la langue suivante : - FR (version originale) Toute autre version serait une traduction de la version originale.2

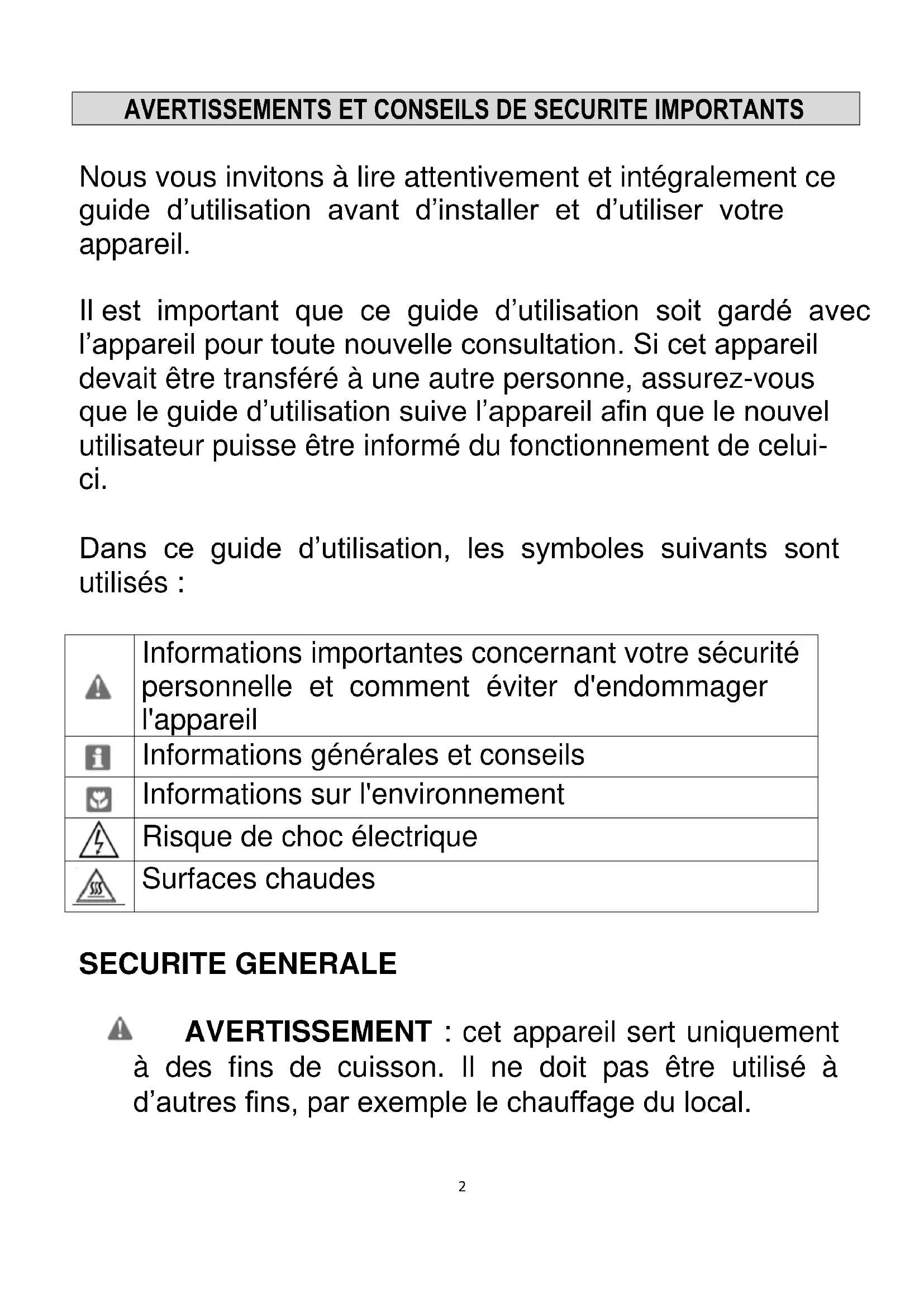

Nous vous invitons à lire attentivement et intégralement ce guide d’utilisation avant d’installer et d’utiliser votre appareil. Il est important que ce guide d’utilisation soit gardé avec l’appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que le guide d’utilisation suive l’appareil afin que le nouvel utilisateur puisse être informé du fonctionnement de celui- ci. Dans ce guide d’utilisation, les symboles suivants sont utilisés :

Informations importantes concernant votre sécurité personnelle et comment éviter d'endommager l'appareil

Informations générales et conseils

Informations sur l'environnement

Risque de choc électrique

AVERTISSEMENT : cet appareil sert uniquement

à des fins de cuisson. Il ne doit pas être utilisé à d’autres fins, par exemple le chauffage du local.3

AVERTISSEMENT : pour éviter tout risque

(mobilier, immobilier, corporel…), l’installation, les raccordements (gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

AVERTISSEMENT : pour éviter tout risque de

détérioration de l’appareil, transporter l’appareil dans sa position d’utilisation muni de ses cales de transport.

AVERTISSEMENT : votre appareil a été conçu

pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l’utilisez à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels.

AVERTISSEMENT : lors du nettoyage de

l’appareil, mettre les boutons sur la position « Arrêt », et attendre que l’appareil soit complètement refroidi. Utilisez uniquement des produits du commerce non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution.

AVERTISSEMENT : afin d’empêcher des risques

d’explosion et d’incendie, ne pas placer de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil.

AVERTISSEMENT : lors de la mise au rebut de

l’appareil, et pour écarter tout risque corporel, mettre hors d’usage ce qui pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil,4 prendre des informations auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l’appareil.

AVERTISSEMENT : En cours d'utilisation, l’appareil

et ses parties accessibles deviennent chauds. Il convient de veiller à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintenus à distance, à moins qu'ils ne soient sous une surveillance continue Tenir éloigné les enfants. Si ces différents points ne sont pas respectés, cela pourrait occasionner des risques corporels et matériels.

MISE EN GARDE : Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de choc électrique.

AVERTISSEMENT : En cas de bris de la surface en

verre : - éteindre immédiatement tous les brûleurs ainsi que tous les éléments chauffants électriques et isoler l'appareil de toute source d'énergie, - ne pas toucher la surface de l'appareil, - ne pas utiliser l'appareil.5 Un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d’installation.

Cet appareil est conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet. Éloignez les jeunes enfants de l’appareil pendant et après son fonctionnement. Vous éviterez ainsi qu’ils ne se brûlent en touchant la surface de la table de cuisson, en renversant ou en tirant un récipient de cuisson ou en touchant la façade chaude de l’appareil. S’assurer que les enfants ne manipulent pas les commandes de l’appareil. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance6

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Assurez-vous qu’ils ne touchent pas les commandes. Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu’ils ne soient sous surveillance continue. Étant donné que les matériaux d’emballage (sangle, agrafes, polystyrène, etc.) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement. BRANCHEMENT Avant de brancher l’appareil, vérifiez que la tension d’alimentation indiquée sur la plaque signalétique de l’appareil corresponde bien à celle de votre installation électrique. Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l’appareil, ou à proximité. La sécurité n’est assurée que si l’appareil est raccordé à la terre conformément aux prescriptions en vigueur. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger.7

N’utilisez pas de rallonge, de multiprise secteur ni d’adaptateur car cela pourrait donner lieu à une surchauffe des branchements électriques. L’appareil doit être branché au réseau électrique par l’intermédiaire d’un interrupteur omnipolaire (par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs) avec un écartement minimal de 3mm entre les contacts.

AVERTISSEMENT : Utiliser uniquement les

dispositifs de protection de tables de cuisson conçus par le fabricant de l’appareil de cuisson ou indiqués par le fabricant de l’appareil dans les instructions d’utilisation comme adaptés ou des dispositifs de protection de tables de cuisson intégrés à l’appareil. L’utilisation de dispositifs de protection non appropriés peut entraîner des accidents INSTALLATION Les opérations d’installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur. Cette cuisinière est lourde, faire attention lors de son déplacement. Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique ou sur l’étiquette.8 Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Ces instructions sont valables pour le pays dont le symbole du pays figure sur l’appareil. Si le symbole de votre pays n’apparait pas sur l’appareil, il faut se reporter à la notice technique qui fournira les instructions nécessaires concernant l’adaptation de l’appareil aux conditions d’utilisation du pays. ATTENTION : L’utilisation de l’appareil est uniquement destinée à l’usage domestique habituel (cuisson des aliments) et en intérieur, à l’exclusion de toute autre utilisation domestique, commerciale ou industrielle. Il doit être utilisé selon les instructions de ce guide. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ; - les fermes et l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - les environnements de type chambres d’hôtes ; - la restauration et autres applications similaires hormis la vente au détail Ne pas transformer ou modifier les caractéristiques de l’appareil.

AVERTISSEMENT : cette cuisinière doit être

attachée solidement au mur avec la chaîne de sécurité9 afin d’éviter tout risque de basculement, une cheville et un crochet sont inclus. L’appareil ne doit pas être installé derrière une porte décorative afin d’éviter une surchauffe. Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. UTILISATION Votre appareil est destiné à un usage domestique normal. Ne pas l’utiliser à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Ne pas modifier ou ne pas essayer de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. Avant la première utilisation de votre appareil, faire chauffer le four une fois, à vide, afin d’éliminer l’odeur du calorifuge et les graisses de protection utilisées lors de la fabrication. S’assurer alors que la pièce est suffisamment aérée : VMC en fonctionnement ou fenêtre ouverte pour limiter les odeurs et l’accumulation de fumée. ATTENTION : Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération10 plus efficace, par exemple en ouvrant la fenêtre ou en augmentant la puissance de la ventilation mécanique si elle existe. Surveillez attentivement la cuisson lors de friture dans l’huile ou la graisse (pommes frites, beignets...). Les graisses surchauffées s’enflamment facilement. Si vous utilisez un appareil électrique à proximité de votre cuisinière, s’assurer que le câble d’alimentation de cet appareil électrique ne sera pas en contact avec une surface chaude de la cuisinière qui serait susceptible de fondre ou de se coincer dans la porte du four. Les récipients de cuisson et leur manche ou leurs poignées ne doivent pas dépasser de la plaque de cuisson. Ne pas utiliser de récipients instables ou déformés, ils pourraient se renverser et provoquer des dommages corporels. Si votre appareil est équipé d’une lèchefrite, ne pas l’utiliser comme plat à rôtir. En plus du ou des accessoires fournis avec votre appareil, n’utilisez que des plats, des moules à gâteaux résistants à de hautes températures. Pendant l’utilisation du four, la grille et la lèchefrite deviennent chaudes, utilisez des gants de protection thermique quand vous les sortez du four. Après l’utilisation, s’assurer que tous les boutons sont sur la position « Arrêt ».11

Lors de son utilisation, l’appareil devient chaud. Il convient de faire attention à ne pas toucher les éléments chauffants situés à l’intérieur du four. MISE EN GARDE : laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l’huile peut être dangereux et déclencher un incendie. NE JAMAIS essayer d’éteindre un incendie avec de l’eau mais arrêter l’appareil puis couvrir les flammes, par exemple, avec un couvercle ou une couverture anti-feu. ATTENTION : le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption. MISE EN GARDE : risque d’incendie : ne pas entreposer d’objets sur les surfaces de cuisson. Pour obtenir de bonnes conditions d’utilisation et de bons résultats culinaires, assurez-vous que l’appareil soit toujours propre. Les projections de graisses peuvent dégager des odeurs désagréables ou s’enflammer. Ne pas stocker de produits d’entretien ou de produits inflammables dans le tiroir ou à proximité de la cuisinière. Ne rien laisser sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.12 Ne pas placer de papier aluminium directement en contact du fond du four, la chaleur accumulée pourrait entrainer une détérioration de l’émail du fond et des parois. Ne jamais tirer l’appareil par la poignée de la porte du four. Sur la porte ouverte du four : ne pas poser de charge lourde, s’assurer qu’aucun enfant ne puisse ni monter ni s’asseoir dessus. Veillez à ne rien laisser sur la table de cuisson pendant l’utilisation des brûleurs, (torchons, feuilles d’aluminium...). Ne jamais faire fonctionner votre table de cuisson à vide sans récipient dessus. Nettoyez l’appareil après chaque utilisation, afin de garantir un fonctionnement correct. La façade de votre four est chaude pendant l’utilisation, éloignez les jeunes enfants. NETTOYAGE MISE EN GARDE : s’assurer que l’appareil est déconnecté de l’alimentation avant de remplacer la lampe, pour éviter tout risque de choc électrique.13

Assurez-vous que les boutons de commande soient sur la position « Arrêt » lorsque l’appareil n’est pas utilisé et avant de procéder au nettoyage ou à l’entretien. Ne pas utiliser d’appareil de nettoyage à la vapeur. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l’éclatement du verre. L’appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie externe ou d’un système de commande à distance séparé.

Nettoyez l’appareil après chaque utilisation, afin de garantir un fonctionnement correct. En ce qui concerne les informations détaillées sur la manière de nettoyer les surfaces en contact avec les aliments, référez-vous au paragraphe ci-après de la notice. En ce qui concerne les informations pour la méthode de remplacement des lampes d'éclairage, référez-vous au paragraphe ci-après de la notice.14 En ce qui concerne l’installation, la manipulation, l’entretien et la mise au rebut de l’appareil, référez-vous aux chapitres ci-après du guide d’utilisation.

Informations sur la signification du marquage de conformité Le marquage indique que le produit répond aux principales exigences des Directives Européenne 2014/35/EU (Basse Tension), 2014/30/EU (Compatibilité Electromagnétique), 2011/65/UE (Réduction de l'emploi de certaines substances dangereuses dans les Equipements Electriques et Electroniques).15

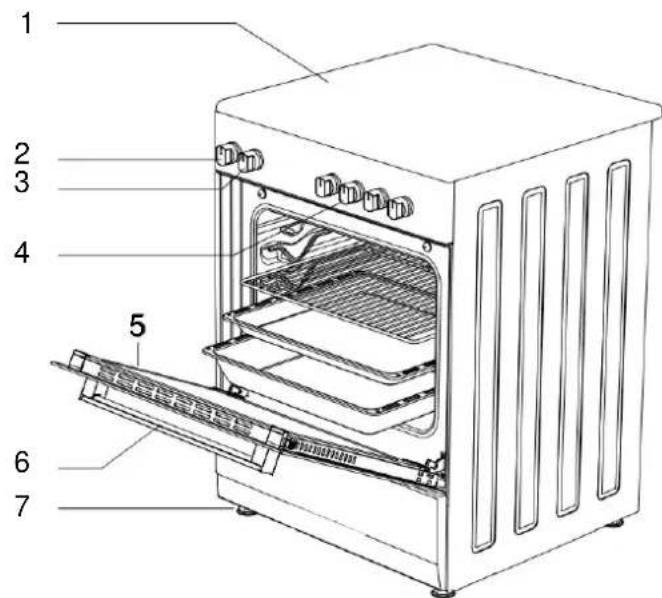

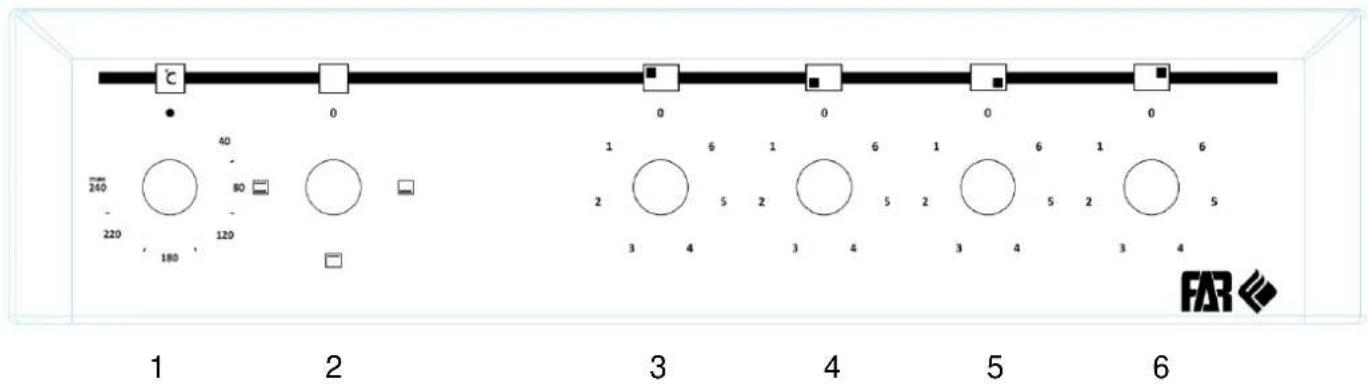

2. Bouton de sélection du mode de cuisson du four principal

3. Bouton de sélection du foyer arrière gauche

4. Bouton de sélection du foyer avant gauche

5. Bouton de sélection du foyer avant droit

6. Bouton de sélection du foyer arrière droit

2- Bouton réglage du thermostat

3- Bouton réglage du four

4- Bouton de commande pour les plaques

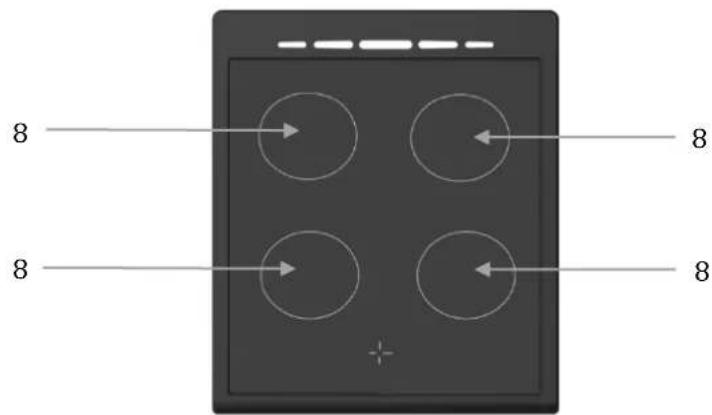

8- Foyer diamètre Ø140 mm

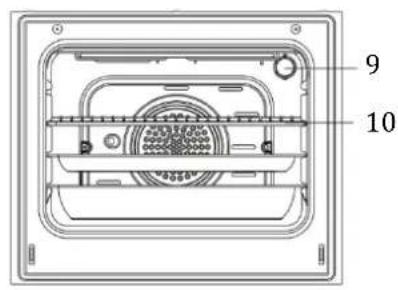

10- Grille de cuisson

Thermostat : Permet de régler la température de cuisson. Après avoir placé le plat à l'intérieur du four, tournez la molette pour ajuster le réglage de température souhaité entre 40-240 °C Max. Pour la température de cuisson de différents aliments, consultez le tableau de cuisson.

Mode de cuisson : Permet la sélection des feux devant être utilisés pendant la cuisson. Ces programmes de cuisson et leurs fonctions sont décrits dans le paragraphe V – UTILISATION, b-Utilisation du four, voir tableau de « Signification des modes de cuisson ».

Position « Arrêt » du four (1)

Position « Arrêt » des foyers (2)

(1) Tourner la molette pour placer le symbole « Arrêt » en face du repère de sélection [0] et ainsi arrêter le fonctionnement du four.

(2) Tourner la molette pour placer le symbole « Arrêt » en face du repère de sélection [0] et ainsi arrêter le fonctionnement du foyer concerné.

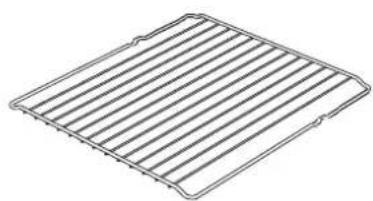

ACCESSOIRES FOURNIS Une lèchefrite : peut être positionnée sur 4 niveaux. Elle sert à recueillir les jus et les graisses de cuisson. Il est conseillé de verser au préalable un peu d’eau dans la lèchefrite pour atténuer les fumées et faciliter son nettoyage après refroidissement. Une grille de cuisson : peut être positionnée sur 4 niveaux. Elle sert à poser les plats ou autres récipients pour la cuisson. Votre plat doit être centré sur la grille.

Remarque : les niveaux de placement des accessoires dans le four sont indiqués de 1 (niveau le plus bas) à 4 (niveau le plus haut) dans la suite de ce guide d’utilisation.

ACCESSOIRES FOURNIS Une lèchefrite : peut être positionnée sur 4 niveaux. Elle sert à recueillir les jus et les graisses de cuisson. Il est conseillé de verser au préalable un peu d’eau dans la lèchefrite pour atténuer les fumées et faciliter son nettoyage après refroidissement. Une grille de cuisson peut être positionnée sur 4 niveaux. Elle sert à poser les plats ou autres récipients pour la cuisson. Votre plat doit être centré sur la grille. Remarque : les niveaux de placement des accessoires dans le four sont indiqués de 1 (niveau le plus bas) à 4 (niveau le plus haut) pour la suite de ce guide d’utilisation.17

Un crochet et une cheville sont fournis pour la fixation de l'appareil au mur.

1 crochet pour la stabilisation de l’appareil

1 cheville pour les vis18

Référence CV505524W (Modèle MFT1-4043XEDBB) Dimension (LxHxP) 49,4 X 82 X 50 cm Poids 41 kg Type d'installation Pose libre Alimentation électrique 220-240V~, 50 Hz Puissance totale de l’appareil 6,6 kW Mise sous tension et régulation du thermostat Oui Plage de thermostat 40° – 240 C° Type de nettoyage Conventionnel

Référence CV505524W (Modèle MFT1-4043XEDBB) Nombre de four

Four Indice d’efficacité énergétique par cavité (IEE cavité

94,7 Classe d’efficacité énergétique

Consommation d’énergie requise pour chauffer une charge normalisée dans une cavité d’un four électrique au cours d’un cycle en chaleur tournante par cavité 0,71 kWh/cycle Source de chaleur Électricité Volume utile de cavité 48 litres

Informations pour les plaques de cuisson mixtes DIRECTIVE EUROPÉENNE 2009/125/CE - RGLEMENT N° 66/2014 SELON EN 60350-1 :2011

Identification CV505524W (Modèle MFT1-4043XEDBB) Type de plaque 4 vitrocéramiques Nombre de zones et/ou aires de cuisson

Témoin de mise sous tension Oui Puissance totale par zone de cuisson Zone de cuisson avant gauche 1,20 kW Zone de cuisson avant droite 1,20 kW Zone de cuisson arrière droite 1,20 kW Zone de cuisson arrière gauche 1,20 kW

AVERTISSEMENT : Les valeurs fournies avec l'appareil ou

les documents qui l'accompagnent sont des valeurs de laboratoire conformes aux normes respectives. Ces valeurs peuvent varier en fonction de l'utilisation et des conditions ambiantes.19 III- INSTALLATION

AVERTISSEMENT : Nous vous recommandons de faire installer votre cuisinière par un professionnel

qualifié. A défaut de suivre précisément ces instructions, il existe des risques d'explosion, d'incendie et d'empoisonnement. IMPORTANT : L’installation de cet appareil nécessite l’intervention de 2 personnes. L’appareil ne doit pas être installé sur un socle. A. Emplacement

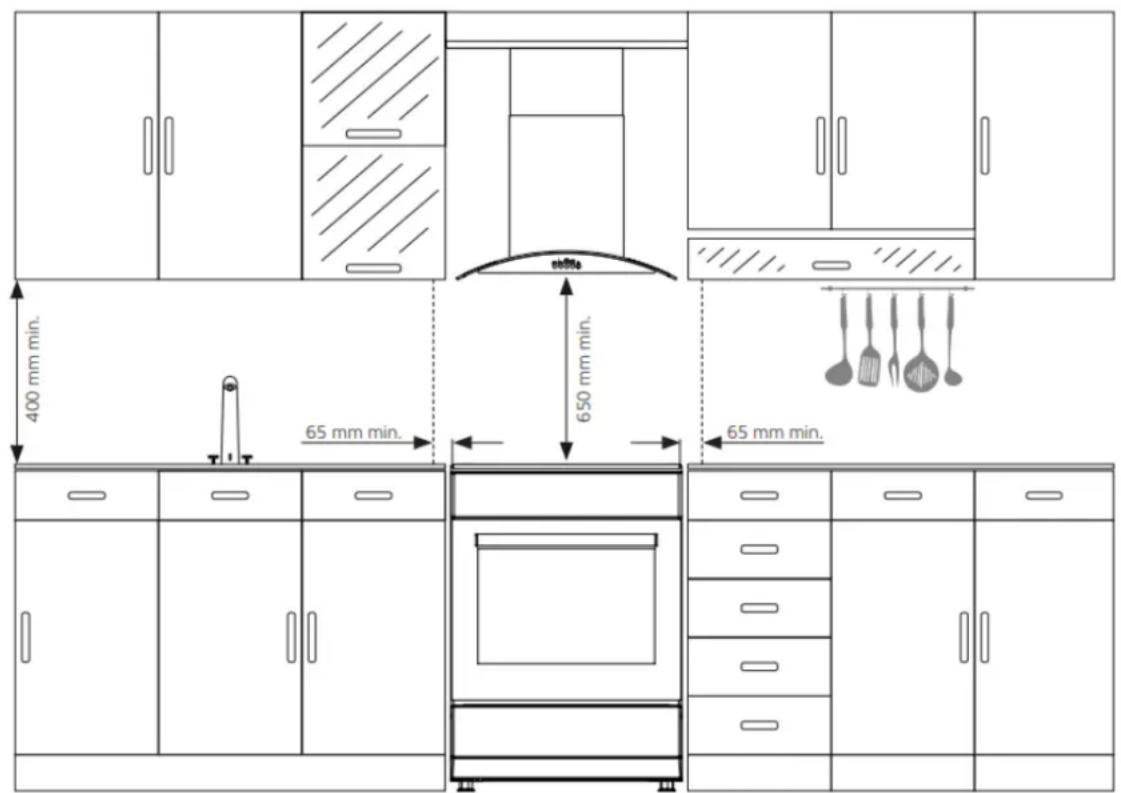

Pour garantir le fonctionnement correct de l’appareil, il faut que la pièce dans laquelle se trouve l’appareil comporte une ventilation haute et basse, ainsi qu’une fenêtre. Lors de la mise en place de l’appareil, assurez-vous qu’il est au même niveau que le plan de travail. La cuisinière peut être placée près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cuisinière. En ce qui concerne la protection contre la surchauffe des surfaces environnantes, respectez les distances ci-dessus par rapport aux parois latérales des meubles. B. Déballage de l’appareil et mise au rebut des éléments d’emballage Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à l'intérieur des compartiments de l'appareil.

• Le carton d’emballage et les feuilles de papier sont recyclables. Ils doivent être jetés dans les bacs de collecte prévus à cet effet.20

• Les autres éléments d’emballage (adhésif, attaches...) doivent être jetés avec les déchets ménagers. Pour en savoir plus : www.quefairedemesdechets.fr Après avoir déballé les différentes pièces, s’assurer que la cuisinière est en bon état. Ne pas utiliser la cuisinière en cas de doutes sur son état, et s’adresser à un personnel qualifié. Les composants de l’emballage (polystyrène, sachets, cartons, …) doivent être tenus hors de la portée des enfants, car ils représentent des sources de danger. C. Branchement au réseau électrique

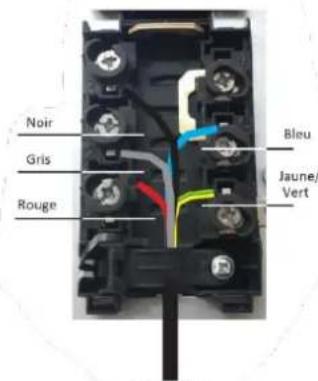

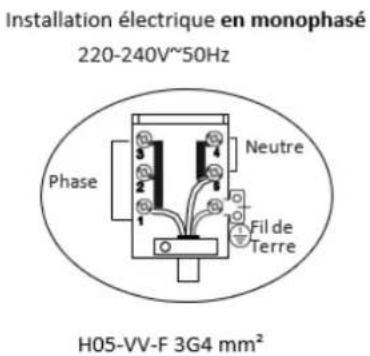

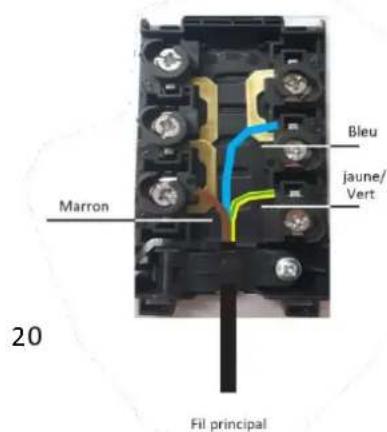

AVERTISSEMENT : Le branchement électrique de cet appareil doit être effectué par un

professionnel agréé ou par un électricien qualifié, conformément aux instructions de cette notice et conformément aux normes d’installation en vigueur. Cette cuisinière requiert l’installation d’un interrupteur différentiel 30mA lorsqu’elle est installée sur un réseau de tension monophasée. Cet appareil doit être raccordé sur un disjoncteur de 32 Ampères. Votre cuisinière est réglée pour être raccordée sur réseau électrique dont les caractéristiques sont les suivantes 220-240V AC / ou 380-415V AC, 50 Hz. Si la tension de votre domicile est différente de ces valeurs, ne branchez pas votre appareil. Contactez un électricien qualifié ou le service après-vente. Branchement en monophasé - 220-240V~ 50Hz Fil marron = Phase Fil bleu = Neutre Fil jaune et vert = Terre Le câble pour ce branchement est fourni avec votre appareil. Ce câble est déjà branché dans le boitier de connexion de la cuisinière. Il s’agit d’un câble H05 VV-F 3G 4 mm² en monophasé. Cet appareil doit impérativement être relié à la terre : utilisez uniquement le câble électrique déjà installé sur votre appareil ou un câble de mêmes caractéristiques électriques. Si le câble déjà installé n’est pas assez long entre votre cuisinière et le raccordement mural, il ne faut jamais prolonger ce câble à l’aide d’un dispositif prolongateur, il faut remplacer le câble d’origine par un câble de la longueur adaptée ayant les mêmes caractéristiques électriques (voir ci-dessous le schéma de connexion du câble dans le boitier de connexion).21

AVERTISSEMENT : Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant,

son service après-vente ou des personnes de qualification similaire afin d’éviter un danger. Branchement en triphasé - 380-415 3N-50Hz Cette cuisinière peut être également connectée à un réseau électrique triphasé en utilisant un câble H05VV-5G 1.5mm2 (non-fourni). (Voir schéma de connexion électrique - 380-415 3N-50Hz). L’installation doit être obligatoirement réalisée par un technicien qualifié. Le fabricant ne sera jamais responsable des dommages dus à une connexion non recommandée dans ce guide d’instruction ou au fait que l’appareil est connecté à des prises dépourvues d’une connexion à la terre.

AVERTISSEMENT : L’appareil doit être relié à la terre. La connexion doit être conforme aux

réglementations en vigueur (le câble et les prises doivent avoir un fil de 20 terre). S’il n’existe pas de prise de terre où l’appareil doit être installé, contactez immédiatement un électricien qualifié. Le fabricant ne peut être tenu responsable des dommages matériels ou aux personnes liés au fait que l’appareil est connecté à une prise sans mise à la terre. Si le cordon d'alimentation est endommagé il doit être remplacé par le fabricant, un réparateur agrée ou toute personne qualifiée, afin d'éviter tout danger. Le cordon d’alimentation ne doit pas être en contact avec les pièces chaudes de l’appareil. Note : N’oubliez pas de brancher la prise de terre au bornier de la cuisinière marqué par le symbole. L’alimentation électrique de la cuisinière doit être dotée d’un disjoncteur d’arrêt d’urgence qui permet de couper l’électricité à tout moment. La distance minimale entre les contacts d’interrupteur d’arrêt d’urgence est de 3 mm. Risque d'électrocution ! Mettez l'appareil hors tension avant toute intervention sur les parties électriques.

AVERTISSEMENT : Avant de brancher votre appareil, assurez-vous que la tension électrique de votre

domicile correspond à celle indiquée sur la plaque signalétique de l’appareil. Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l’appareil. L’installation de cet appareil et son branchement au réseau électrique doivent être effectués uniquement par un technicien qualifié. Cet appareil doit être relié à la terre : utilisez uniquement un câble électrique de section appropriée, équipée d’un fil de terre (jaune/vert). Le câble est fourni avec votre appareil. Cet appareil doit être relié à la terre : utilisez uniquement le câble électrique déjà installé avec votre appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.

AVERTISSEMENT : Raccordez toujours le fil de terre de protection. Veillez à ce que le câble

d’alimentation ne touche pas les surfaces chaudes de l’appareil.22

AVERTISSEMENT : cet appareil doit être branché au réseau électrique par l’intermédiaire d’un disjoncteur

différentiel avec un écartement minimal de 3 mm entre les contacts.

AVERTISSEMENT : Ce disjoncteur doit être dimensionné à la charge et conforme aux normes applicables

(l’interrupteur ne doit pas interrompre le fil de la terre).

AVERTISSEMENT : n’utilisez pas de rallonges, multiprises secteur ou adaptateurs car cela pourrait donner

lieu à une surchauffe des branchements électriques. Le câble d’alimentation (fourni) doit être monté de manière à ne jamais dépasser de plus de 50°C la température ambiante sur toute sa longueur. Avant de procéder au branchement, vérifiez que :

• L’installation électrique peut supporter la charge de l’appareil (voir tableau des caractéristiques).

• L’installation électrique doit être équipée d’une mise à la terre efficace conformément aux normes applicables en la matière.

• La prise ou l’interrupteur multipolaire est facilement accessible, une fois que la cuisinière est installée. D. Installation

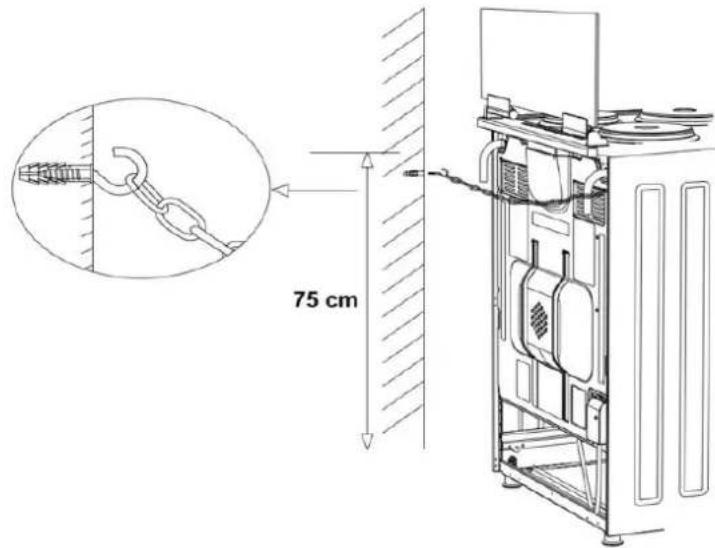

AVERTISSEMENT : Cette cuisinière doit être attachée solidement au mur avec la chaîne de sécurité

(qui se trouve au dos de l’appareil) avec un moyen de fixation adapté à la nature de votre mur pour éviter tout risque de basculement (voir figure ci-dessus). Une cheville et un crochet sont inclus. Vous devez vous assurer que la cheville fournie est adaptée à la nature de votre mur. En cas de doute consulter un professionnel du bâtiment avant leur installation

Afin de prévenir le basculement de l'appareil, ces moyens de stabilisation (une cheville et un crochet) doivent être installés.

Afin de prévenir le basculement de l'appareil, assurez-vous que le crochet est vissé de façon sécurisée sur le mur. Placez l’appareil sur une surface stable et plane.23

Le changement de certaines pièces de votre appareil électroménager peut entraîner un danger. Assurez- vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les opérations d’autoréparation en toute sécurité. Dans le cas contraire, faites appel à un professionnel agréé.

Assurez-vous qu’il ne reste aucun matériel d’emballage sur votre cuisinière. Ces emballages devront être triés séparément pour le recyclage (Voir paragraphe : Déballage de l’appareil et mise au rebut des éléments d’emballage.) Pour éliminer tout résidu ou graisse ayant pu être laissé(e) durant la production :

1. Ouvrez la porte du four et laissez-le chauffer à 240°C pendant 45 minutes, puis éteignez le four en

tournant les molettes sur la position « Arrêt » et laissez-le refroidir.

2. Tournez la molettes correspondante à l’un des 4 foyers de la table de cuisson sur la position

maximale et laissez-le fonctionner pendant 5 minutes. Éteignez le foyer en tournant la molette sur la position « Arrêt » et laissez-le refroidir. Faites la même opération sur chacun des autres foyers.

AVERTISSEMENT : aérez la pièce durant cette opération pour éliminer la fumée dégagée.

A. Aération de la pièce Lors de l’utilisation de l’appareil, veuillez-vous assurer d’une bonne aération de la cuisine. Maintenez ouverts les orifices d’aération naturelle, ou installez un dispositif d’aération mécanique (hotte de ventilation mécanique). Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe. B. Utilisation du four Avant la cuisson de vos aliments, il est recommandé d’effectuer un préchauffage pendant 10 à 15 minutes.

1- Tournez le bouton de sélection des programmes sur le mode de cuisson désiré.

2- Tournez le bouton du thermostat sur la température souhaitée (de 40 à 240 °C Max).

3- Placez les aliments dans un plat et mettez-le dans le four.

4- Repositionnez le bouton du thermostat et le bouton de sélection des programmes en position

« Arrêt » pour éteindre le four. ATTENTION ! Le four reste chaud pendant un certain temps. NE LE TOUCHEZ PAS tant qu’il n’est pas complètement refroidi. Tableau de cuisson des aliments Aliments Température (°C) Position des niveaux Durée de cuisson (min.) Gâteaux 170-180

35-45 Petits Gâteaux 170-180

35-45 Pâtisserie 180-190

20-25 Tarte Aux Pommes 180-190

25-30 (Les valeurs ci-dessus sont indicatives) Signification des modes de cuisson Symbole Signification Explication

Convection naturelle Les éléments de chauffe inférieur et supérieur sont utilisés. Ce mode est idéal pour les gâteaux, biscuits, flans, lasagnes et viandes à rôtir.

Voûte Seule la résistance supérieure fonctionne. Ce mode est idéal pour les grillades.

Sole Seule la résistance inférieure fonctionne. Ce mode est idéal pour cuire les fonds de tartes et autres pâtisseries.

C. Utilisation de la plaque de cuisson Utilisation de la Plaque Vitrocéramique

1. Les plaques vitrocéramiques possèdent 6 niveaux de

puissance. (Voir ci-dessous)

2. Tourner la molette de commande sur la position désirée.

3. Le témoin de fonctionnement de la plaque s’allume sur le

bandeau de commande. L’indicateur de chaleur du foyer utilisé s’allume sur la plaque elle-même.

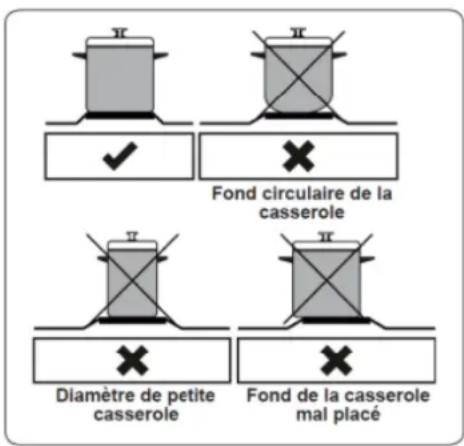

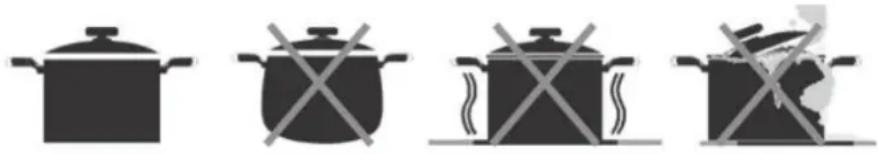

4. Pour une cuisson optimale, utiliser des casseroles à fond

épais et parfaitement plan.

5. La dimension de la casserole doit être similaire à celle de la

zone de cuisson. Dans un souci d’économie d’énergie, vous pouvez éteindre la zone de cuisson avant la fin de la cuisson afin d’utiliser de la chaleur résiduelle de la plaque.

Niveaux de puissance (W)

AVERTISSEMENT : Les valeurs fournies avec l'appareil ou les documents qui l'accompagnent sont

des valeurs de laboratoire conformes aux normes respectives. Ces valeurs peuvent varier en fonction de l'utilisation et des conditions ambiantes.25 AVERTISSEMENT L’indicateur de chaleur résiduelle reste allumé en fin de cuisson, même après que vous ayez coupé votre foyer. Cet indicateur signifie que la température de la zone est supérieure à 65 ºC. Risque de brulure grave. Ne pas toucher cette zone et sa proximité tant que le voyant reste allumé. L’indicateur de chaleur résiduelle s’éteindra automatiquement lorsque la chaleur est inférieure à 65 ºC A. Précautions d’utilisation Pour un résultat de cuisson optimal, suivez les précautions d’utilisation suivantes : - Lors de la première utilisation, faites fonctionner votre plaque chauffante électrique sur la position 6 pendant 5 minutes. De cette façon, l’agent sensible à la chaleur de votre plaque va durcir sous l’effet de la combustion. - Ne jamais cuire d’aliments directement sur la table de cuisson. Celle-ci n’est pas une poêle et ne devra pas être utilisée comme telle. - Utilisez des récipients à fond plat pour qu’ils épousent parfaitement la zone de chauffe. - Utilisez toujours des récipients (casseroles, poêles) dont le diamètre couvre totalement la zone de chauffe afin que toute la chaleur disponible puisse être utilisée.

- Le dessous de vos casseroles doit être sec et propre pour garantir une plus longue durée de vie de vos foyers de cuisson et de vos récipients. - Ne jamais laisser un foyer chauffer à une puissance maximum sans surveillance. Un débordement provoquerait de la fumée et des résidus graisseux pourraient prendre feu. - Ne laissez jamais un foyer allumé sans récipient dessus car le niveau maximum de chaleur est atteint très rapidement et vous risquez d’endommager l’élément chauffant. - Veillez à ce qu’aucun objet ou ustensile sensible à la chaleur ne soit placé trop près de gros récipients qui dépasseraient du périmètre de cuisson. - Cuire de préférence avec un couvercle sur le récipient. Cela permet d’économiser de l’énergie.26

AVERTISSEMENT : Avant de procéder au nettoyage, débranchez l’appareil.

Assurez-vous que toutes les commandes de la table de cuisson et/ou du four sont sur la position « Arrêt ». Laissez la table de cuisson et/ou le four refroidir complètement pour éviter tout risque de brûlures. Nettoyez l’appareil soigneusement après chaque utilisation. Il est nécessaire de retirer les résidus de cuisson, évitant ainsi la combustion de ces résidus les fois suivantes. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four), ce qui pourrait érafler la surface et entraîner l’éclatement du verre.

Ne retirez pas les molettes pour nettoyer le bandeau de commande. Essuyez avec un chiffon ou une éponge douce et de l’eau avec du liquide vaisselle puis séchez avec un chiffon doux.

Nettoyez immédiatement les éclaboussures pour éviter qu’ils ne brûlent sur la surface du plan de cuisson. Pour nettoyer votre table de cuisson, utilisez une éponge douce et de l’eau contenant du liquide vaisselle ou un produit adapté à votre table de cuisson. Séchez l’appareil avec un chiffon doux et propre. N’utilisez pas d’objets qui risqueraient de rayer le plan de cuisson (tels qu’un tampon abrasif ou une pointe de couteau, etc.).

Lavez à l'eau savonneuse la grille de cuisson et la lèchefrite après chaque utilisation, puis rincez et séchez bien avant une nouvelle utilisation.

Après chaque utilisation, nettoyez le four avec une éponge douce ou un chiffon doux imbibés d’eau chaude contenant du liquide vaisselle. Essuyez ensuite avec un chiffon humide, puis séchez-le soigneusement avec un chiffon doux et sec. Il est parfois nécessaire d’utiliser un produit de nettoyage spécifique pour effectuer un nettoyage complet. Nettoyez l'extérieur de l'appareil avec un chiffon légèrement humide. Séchez complètement.27 NETTOYAGE ET INSTALLATION DE LA PORTE DU FOUR

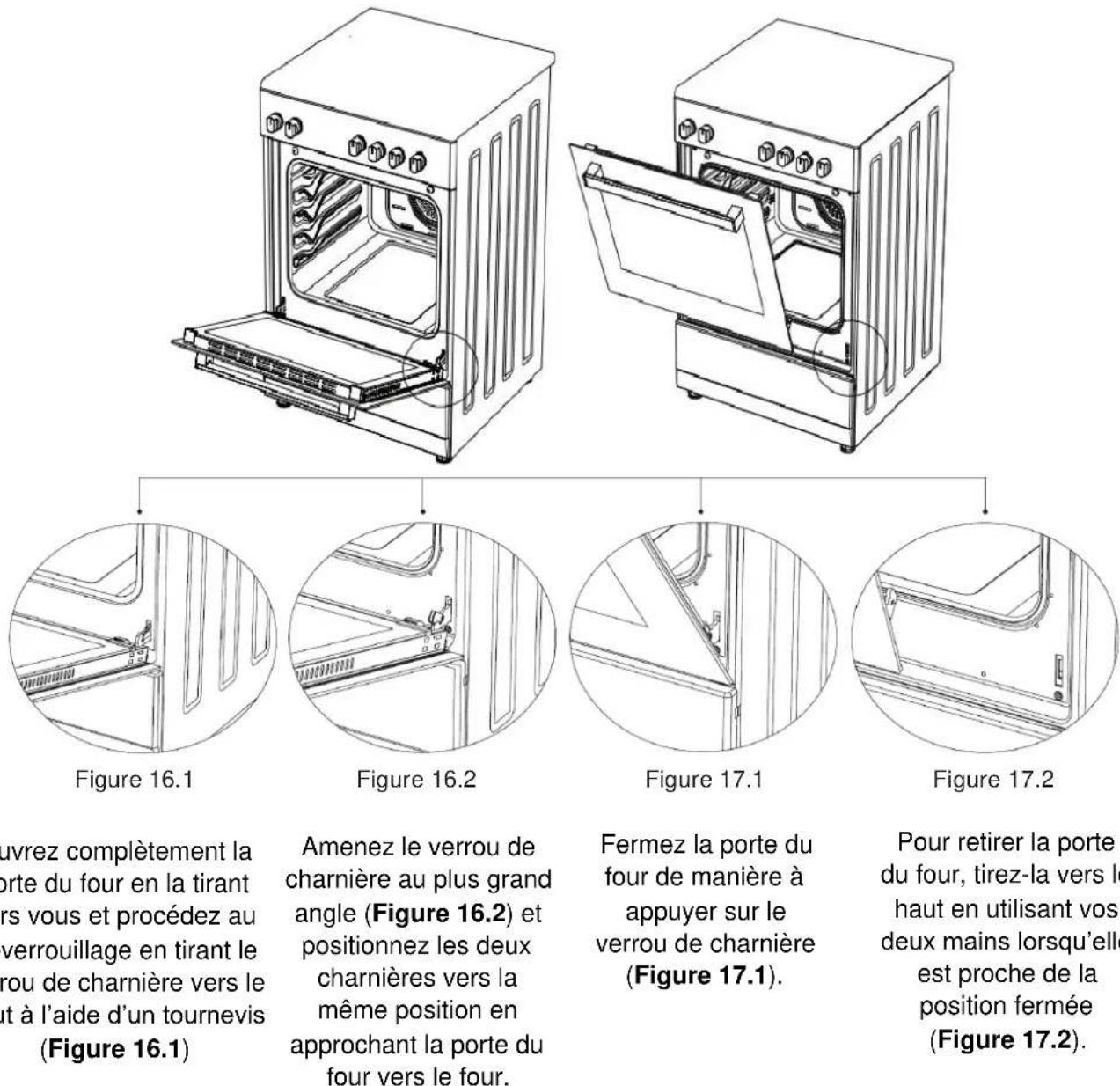

Pour remettre la porte du four à sa place, effectuer les mêmes opérations dans le sens inverse. Assurez- vous que les verrous de charnières soient bien remis en place.

Ouvrez complètement la porte du four en la tirant vers vous et procédez au déverrouillage en tirant le verrou de charnière vers le haut à l’aide d’un tournevis (Figure 16.1) Amenez le verrou de charnière au plus grand angle (Figure 16.2) et positionnez les deux charnières vers la même position en approchant la porte du four vers le four. Fermez la porte du four de manière à appuyer sur le verrou de charnière (Figure 17.1). Pour retirer la porte du four, tirez-la vers le haut en utilisant vos deux mains lorsqu’elle est proche de la position fermée (Figure 17.2).28 La vitre intérieure peut se démonter, facilitant ainsi le nettoyage. Cette opération se fait à froid.

• Pour le démontage : - ouvrez complètement la porte et appuyez sur les loquets en plastique de chaque côté de la porte (A). - tirez la partie supérieure du cadre de porte dans votre direction (B). - soulevez la vitre intérieure pour la retirer (C). Nettoyez la vitre puis séchez.

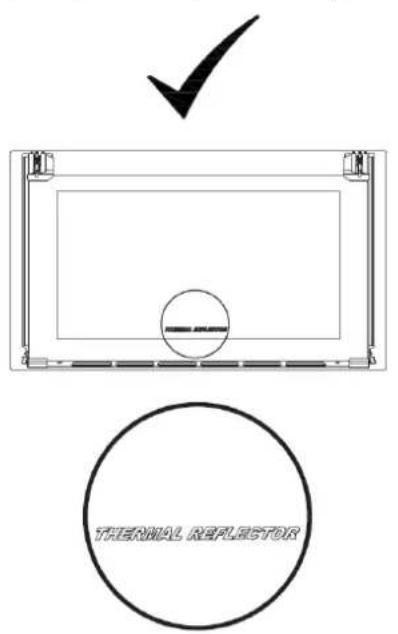

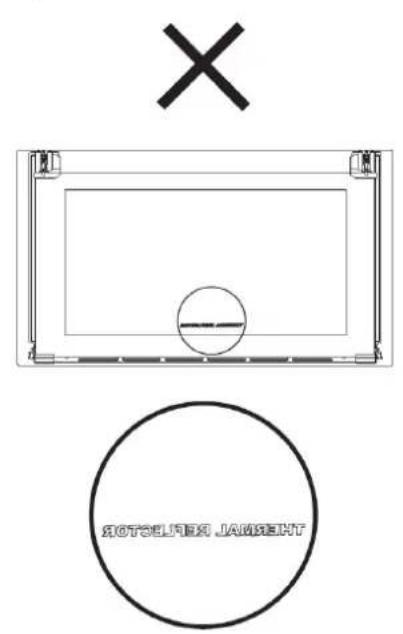

• Pour le remontage : - replacez la vitre avec la partie supérieure du cadre de porte en la poussant en direction de l’intérieur du four. Veillez à ce que l’inscription « THERMAL REFLECTOR » soit face à vous. (Voir Schéma pour le sens de la vitre ci-dessous) - appuyez sur les loquets pour bloquer la vitre, refermez la porte du four.

Utilisez un produit nettoyant pour vitres pour nettoyer la porte du four côtés intérieur et extérieur. Rincez à l’eau claire et séchez avec un chiffon doux et sec.

AVERTISSEMENT : ne nettoyez pas la porte du four tant que les parties vitrées sont encore

chaudes. Au cas où cette précaution ne serait pas respectée, les parties vitrées pourraient se briser. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l’éclatement du verre.

AVERTISSEMENT : En cas de bris de la surface en verre :

- éteindre immédiatement tous les brûleurs ainsi que tous les éléments chauffants électriques et isoler l'appareil de toute source d'énergie, - ne pas toucher la surface de l'appareil, - ne pas utiliser l'appareil.

Après chaque utilisation, nettoyez le four avec une éponge douce ou un chiffon doux imbibés d’eau chaude additionnée de liquide vaisselle. Essuyez-le ensuite avec un chiffon humide, puis séchez-le soigneusement avec un chiffon doux et sec. Il est parfois nécessaire d’utiliser un produit de nettoyage spécifique pour effectuer un nettoyage complet. Nettoyez l'extérieur de l'appareil avec un chiffon légèrement humide. Séchez complètement.29

MISE EN GARDE : s’assurer que l’appareil est déconnecté de l’alimentation avant de remplacer la lampe, pour éviter tout risque de choc électrique.

1. Assurez-vous que les molettes sont sur la position « Arrêt », puis

débranchez l’appareil de l’alimentation.

2. Retirez le couvercle de protection. Si vous avez du mal à le tourner,

utilisez un gant. Nettoyez-le et séchez-le complètement.

3. Retirez l’ampoule et remplacez-la par une ampoule aux caractéristiques

strictement identiques à celles d’origine.

4. Insérez l’ampoule puis replacez le couvercle.

Cet appareil contient une source lumineuse de classe d’efficacité énergétique G. Caractéristiques de l’ampoule :

Pannes possibles Causes et solutions Casse de la plaque vitrocéramique

AVERTISSEMENT : En cas de bris de la surface en verre :

- éteindre immédiatement tous les brûleurs ainsi que tous les éléments chauffants électriques et isoler l'appareil de toute source d'énergie, - ne pas toucher la surface de l'appareil, - ne pas utiliser l'appareil. S’adresser au service Après-Vente. Rayures sur la table vitrocéramique Utilisation d’ustensiles de cuisson dont la base comporte des parties coupantes. Utilisation de produits d’entretien inadaptés. Utilisez des casseroles ou poêles dont la base est plane et lisse et dépourvue de salissures. Reportez-vous à la partie Entretien de la plaque vitro.

L’appareil ne fonctionne pas correctement - Vérifiez que le câble d’alimentation est correctement branché. - Le fusible ne fonctionne pas ou a disjoncté. Contrôlez les fusibles. Si le fusible a disjoncté, relevez-le ou remplacez-le. - Il y a peut-être eu une fluctuation du réseau électrique. Débranchez le câble d’alimentation de la prise de courant et rebranchez-le. - Il n’y a peut-être pas de courant. Contrôlez qu’il y a bien du courant et que les fusibles sont bien enclenchés. S’il le faut, réarmez les fusibles.

De la vapeur sort du four lors de son fonctionnement Il est normal de voir de la vapeur lors du fonctionnement du four. Ceci n'est pas une panne. Des bruits métalliques se font entendre lorsque le four chauffe puis refroidit Lorsque des pièces métalliques s’échauffent, elles peuvent émettre des bruits en se dilatant. Ceci n’est pas un dysfonctionnement ou une panne.

Le four ne chauffe pas - La(s) molettes(s) des fonctions et/ou de température n’est/ne sont peut- être pas réglé(s). Réglez-les. - La porte du four est ouverte trop fréquemment au cours de la cuisson. Limitez l’ouverture de la porte du four au strict nécessaire. (Retourner un rôti, l’arroser d’eau par exemple). Si vous ouvrez fréquemment la porte, la température interne chute et le résultat de la cuisson est affecté.

En cas de problème et avant de vous rendre à votre magasin Conforama, merci de contacter notre service Après-Vente Conforama pour les produits électrodomestiques à l’adresse suivante : https://sav- client.conforama.fr – 09 69 32 05 05 Service Après-Vente Soyez prêt à fournir :

• Une brève description du problème

• Le type et le modèle exact de l’appareil (Voir sur la plaque signalétique*)

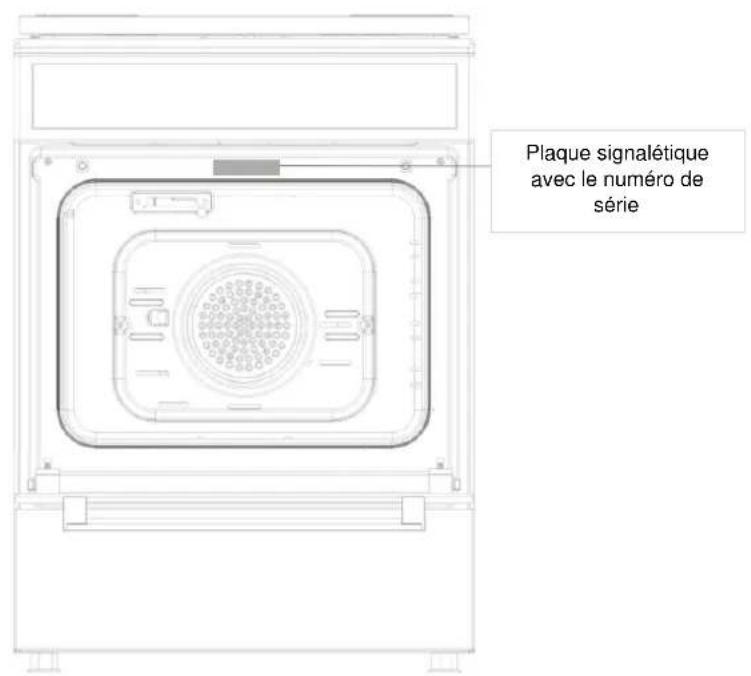

• La plaque signalétique avec le numéro de série **

• La facture d’achat et son numéro

• Un numéro de téléphone où vous pouvez être joint *Plaque d’identification/plaque signalétique :

• La plaque d'identification contient les données techniques, ainsi que le marquage. **Plaque signalétique avec le numéro de série :

• La plaque signalétique contient le numéro de série de l’appareil qui commence par 90000xxxxxxxxxxxxxx.31 N’enlevez jamais les plaques d’identification et plaque signalétique avec le numéro de série. Ne pas utiliser de produits d’entretien abrasifs ou de grattoir métallique dur qui pourraient abîmer ou décoller la plaque signalétique avec le numéro de série. Utilisez plutôt une éponge douce ou un chiffon doux imbibés d’eau chaude contenant du liquide vaisselle. Essuyez ensuite avec un chiffon humide, puis séchez-le soigneusement avec un chiffon doux et sec. Identification de la plaque signalétique et du numéro de série sur l’appareil :

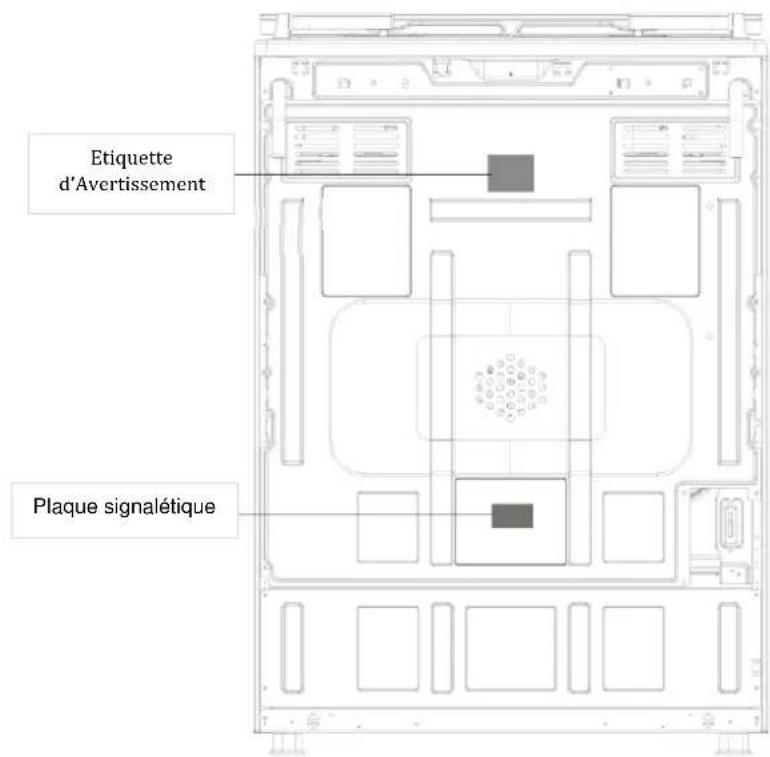

Avant de l’appareil Four ouvert Arrière de l’appareil Etiquette d’Avertissement Plaque signalétique Plaque signalétique avec le numéro de série32 VIII – GARANTIE

EXCLUSIONS DE GARANTIE : La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de : (1) détériorations superficielles dues à l'usure normale du produit ; (2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la corrosion provoquée par la rouille ; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ; (4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte ; (5) toute utilisation d'accessoires non fournis ou approuvés par Conforama. La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit. Durée de disponibilité des pièces détachées : 10 ans.

Cet appareil porte le symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques (DEEE). Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/UE afin de pouvoir soit être démantelé soit être recyclé, et ainsi réduire l’impact sur l’environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale (mairie) ou régionale. Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement en raison de la présence de substances dangereuses. En aucun cas vous ne devez jeter cet appareil sur la voie publique. Retrouvez également cette notice d’utilisation sur notre site internet : www.conforama.fr3334
