Type de produit	Commutateur réseau industriel Rail DIN PoE+ administrable de couche 2
Marque	TRENDnet
Modèle	TIPG103i
Ports PoE+	8 ports 10/100/1000 Mbps avec alimentation PoE+ (jusqu'à 30 W par port)
Ports SFP	2 ports SFP Gigabit (ports 9 et 10) avec commutation full duplex
Alimentation	48 - 57 V CC via bornier ou prise DC (entrées redondantes)
Puissance totale PoE	Jusqu'à 120 W (modèle TI-PG102i)
Fonctions de gestion	Configuration IP, QoS 802.1p, contrôle de tempête, alarmes, redondance d'alimentation
Voyants LED	PWR, RPS, ALM, POST, PoE, LINK/ACT, vitesse (10/100/1000)
Interrupteur DIP	6 positions : alarmes PWR/RPS, contrôle de tempête, QoS, vitesse SFP
Montage	Rail DIN, mural ou sur bureau
Température de fonctionnement	-40 °C à 75 °C (industriel)
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Consommation maximale	150 W (avec PoE)
Contenu de l'emballage	Commutateur, guide d'installation rapide, câble console, bornier
Normes	CE, RoHS, REACH, classe A CEM

FOIRE AUX QUESTIONS - TIPG103i TRENDNET

Comment configurer l'adresse IP du commutateur ?

Attribuez une adresse IP statique à votre ordinateur dans le sous-réseau 192.168.10.x (ex. 192.168.10.25) avec un masque 255.255.255.0. Ouvrez un navigateur et saisissez l'adresse IP par défaut du commutateur : 192.168.10.200. Connectez-vous avec l'utilisateur admin et le mot de passe admin (sensible à la casse).

Le commutateur ne s'allume pas, que faire ?

Vérifiez que l'alimentation 48-57 V CC est correctement branchée et que la polarité est respectée. Assurez-vous que l'interrupteur DIP d'alarme n'est pas en cause. Si une alimentation redondante est utilisée, vérifiez les deux entrées.

Comment monter le commutateur sur un rail DIN ?

Fixez le support de fixation rail DIN fourni à l'arrière du commutateur. Accrochez le support sur le rail DIN, puis faites pivoter le commutateur vers le bas jusqu'à ce qu'il s'enclenche avec un clic.

Quelle est la puissance PoE maximale par port ?

Chaque port PoE+ peut fournir jusqu'à 30 watts. La puissance totale dépend de l'alimentation ; en cas de surcharge, les ports avec la priorité la plus faible (port 8) sont désactivés en premier.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Il n'y a pas de bouton de réinitialisation physique. Pour restaurer les paramètres par défaut, accédez à l'interface web et utilisez l'option de réinitialisation dans le menu de gestion.

Les voyants LED ne s'allument pas correctement

Vérifiez les connexions réseau et d'alimentation. Les LED PWR et RPS indiquent l'état des alimentations. La LED LINK/ACT clignote lors du trafic. Si la LED ALM est rouge, une alimentation est déconnectée.

Puis-je utiliser une alimentation de 24 V ?

Non, l'alimentation requise est de 48 à 57 V CC comme indiqué sur l'étiquette. Utiliser une tension supérieure ou inférieure peut endommager l'appareil.

Comment configurer la qualité de service (QoS) ?

Dans l'interface web, allez dans Basic Settings > General Settings pour configurer le QoS. Vous pouvez également utiliser l'interrupteur DIP 4 pour activer le QoS 802.1p sur les ports 1 et 2.

Le commutateur prend-il en charge les modules SFP ?

Oui, les ports SFP 9 et 10 acceptent des modules SFP Gigabit (ex. TI-MGBSX, TI-MGBS10). La vitesse peut être réglée via les interrupteurs DIP 5 et 6 pour 100 Mbps ou 1000 Mbps.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware sur le site de support de TRENDnet (www.trendnet.com/support). Connectez-vous à l'interface web et utilisez l'option de mise à jour du firmware dans le menu System.

MODE D'EMPLOI TIPG103i TRENDNET

1. Avant de commencer
2. Références rapides 3. Installation du matériel
3. Configuration du matériel
4. Informations supplémentaires 6. Voyants LED

Contenu de l'emballage

-TI-PG1284i/TI-PG541i/TI-PG102i/TI-PG102i-M/TI-BG62i - Guide d'installation rapide - Câble console

Configuration minimale

• Alimentation électrique (ex. Modèles TI-S48048, TI-S24048)
• Ordinateur en réseau Câble réseau RJ-45

Matériel supplémentaire

-35mm Rail DIN - Module SFP (par exemple TI-MGBSX, TI-MGBS10, TI-MGBS40)

Remarque:

La puissance disponible maximale est de 30 Watts par port. Si une surcharge de courant s'est produite, le switch donnera la priorité à la distribution d'énergie par port (du plus petit vers le plus élevé). C'est-à-dire que le port 1 recevra la priorité la plus élevée et que le port 8 recevra la priorité la plus faible. La fonction PoE des ports avec la priorité la plus faible sera désactivée jusqu'à ce que 7,5 Watts d'énergie soient disponibles.

Le TI-PG1284i/TI-PG541i/TI-PG102i/TI-PG102i-M/TI-BG62i peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

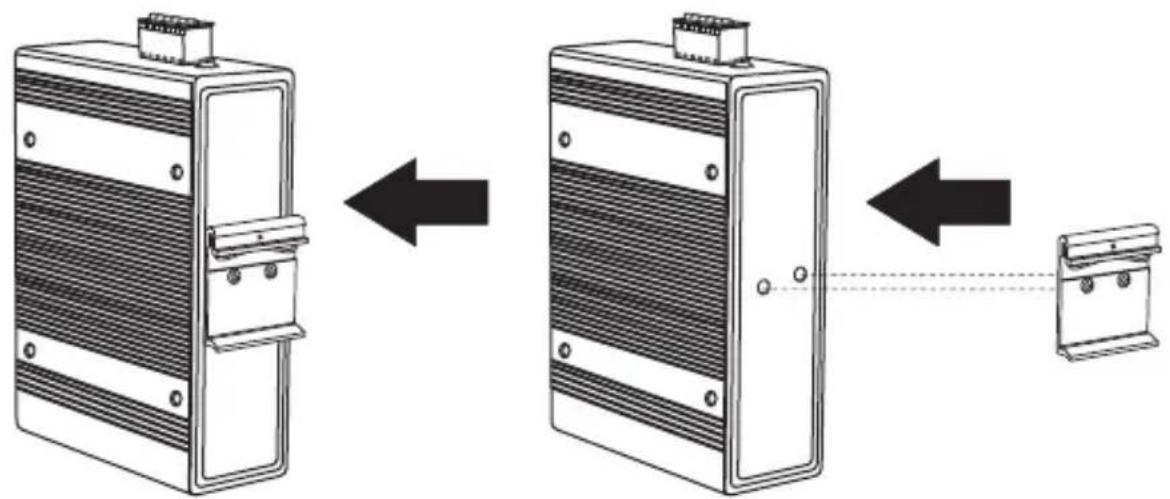

Instructions de fixation sur rail DIN

1. Fixez le support de fixation rail DIN au TI-PG1284i/TI-PG541i/TI-PG102i/TI-PG102i-M/TI-BG62i.

1. Installez l'appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter le TI-PG1284i/TI-PG541i/TI-PG102i/TI-PG102i-M/TI-BG62i vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Fixation de l'appareil

Détacher l'appareil

1. Pour enlever l'appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

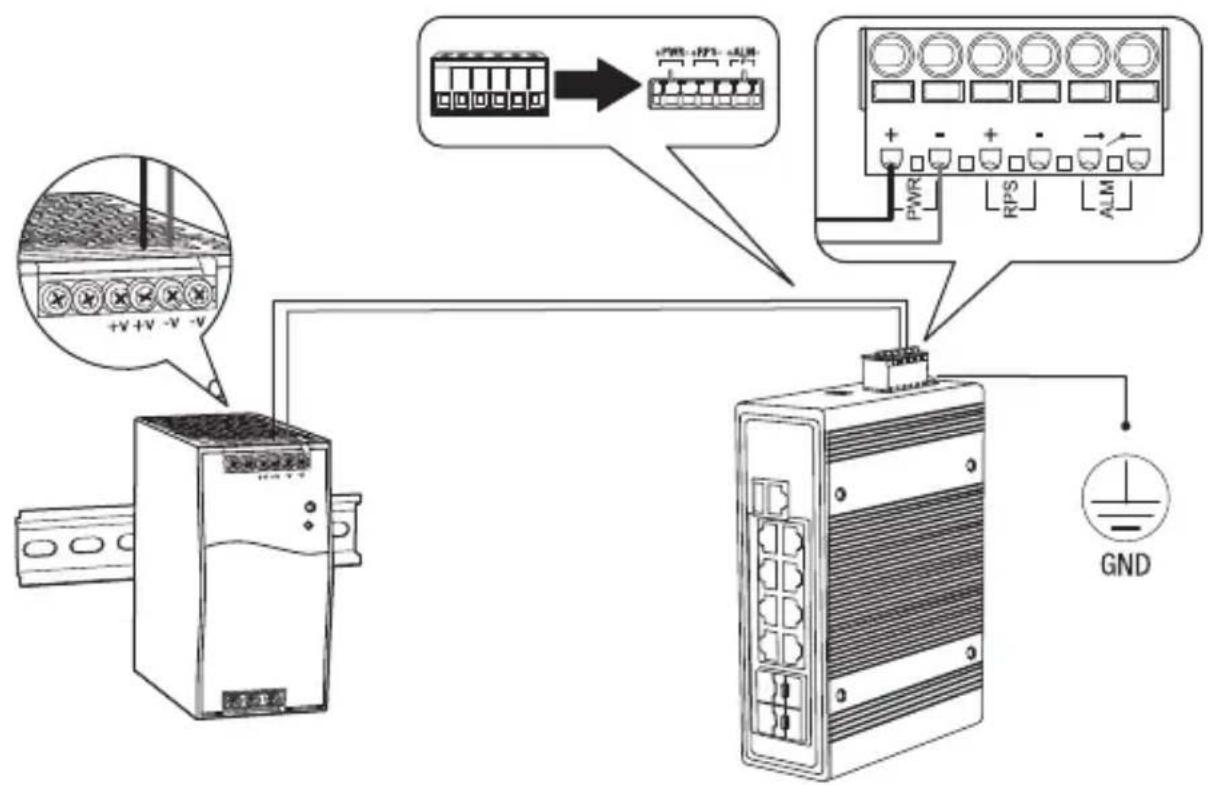

Mise sous tension

1. Connectez l'alimentation électrique (vendue séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil.

Consignes de sécurité

• Coupez le courant avant de brancher quel que module ou câble que ce soit. Le voltage correct de l'alimentation (48 - 57 V DC) est mentionné sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce ajustée. N'utilisez PAS un voltage supérieur à 48 - 57 V DC, tel que mentionné sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

4. Configuration du matériel

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x. (p. ex. 192.168.10.25) et un masque de sous-réseau de 255.255.255.0.
2. Ouvrez votre navigateur Internet, tapez-y l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter. L'adresse IP par défaut est 192.168.10.200.

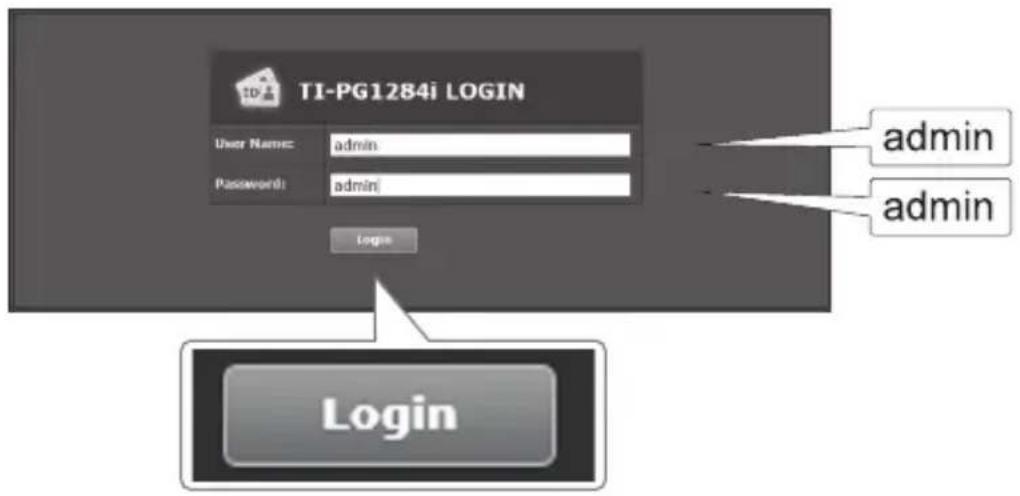

3. Saisissez le nom d'utilisateur et le mot de passe et cliquez ensuite sur Login Par défaut: Nom d'utilisateur: admin Mot de passe: admin

Remarque: Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

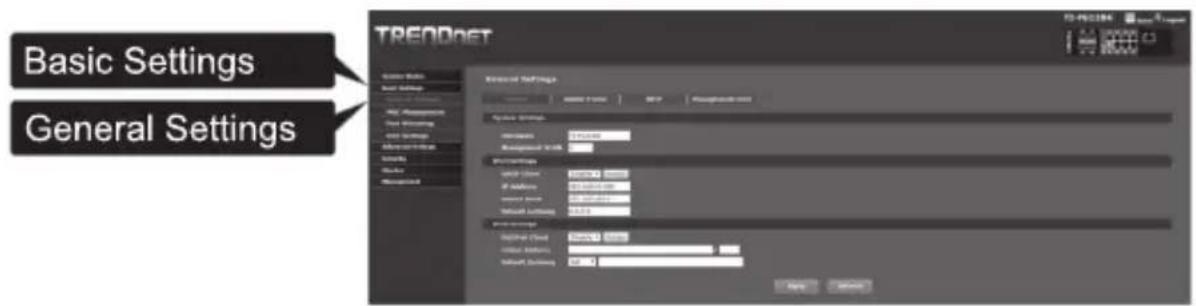

1. Cliquez sur Basic Settings (Paramètres de base) et ensuite sur General Settings (Paramètres généraux).

1. Configurez le switch afin qu'il corresponde aux exigences de votre réseau. Cliquez ensuite sur Apply (Appliquer).

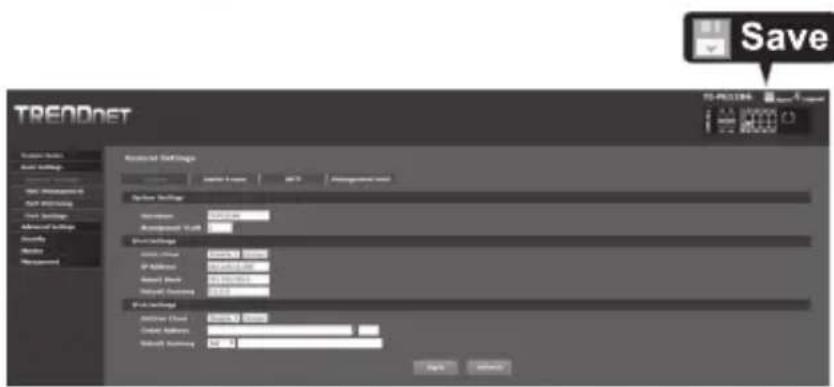

1. Cliquez sur Save (Enregistrer).

1. Connectez une source et les périphériques réseau au switch. Vérifiez les LED afin de confirmer que les connexions sont établies. Notre installation est terminée.

Entrées d'alimentation redondantes

TI-PG1284i/TI-PG541i Terminal Block

TI-PG102i/TI-PG102i-M Terminal Block

Entrées d'alimentation redondantes : Choisissez soit « DC-jack » (Prise DC) ou « Terminal Block (PWR) » (Bornes d'alimentation) comme alimentation principale et « Terminal Block (RPS) » (Borne d'alimentation (redondante)) comme source d'alimentation secondaire pour constituer une source d'alimentation redondante.

Interrupteur DIP (ti-pg1284i/ti-pg541i)

ALM
1	PWR
2	RPS

PWR	ON: Alarme de l'alimentation principale activée
	OFF: Alarme de l'alimentation principale désactivée
RPS	ON: Alarme de l'alimentation secondaire activée
	OFF: Alarme de l'alimentation secondaire désactivée

DIP switch (TI-PG102i/TI-PG102i-M)

Switch	Statut	Fonction
1	ÉTEINT	Déactivation du relais d'alarme pour l'entrée d'alimentation PWR
	ALLUMÉ	Activation du relais d'alarme en cas de panne de courant pour l'entrée d'alimentation PWR
2	ÉTEINT	Déactivation du relais d'alarme pour l'entrée d'alimentation RPS
	ALLUMÉ	Activation du relais d'alarme en cas de panne de courant pour l'entrée d'alimentation RPS
3	ÉTEINT	Contrôle Storm géré par la configuration du switch
	ALLUMÉ	Activation du contrôle Storm (débit de diffusion et DLF réglé sur 300pps) Priorité sur la configuration de contrôle Storm du switch
4	ÉTEINT	802.1p QoS:géré par configuration du switch
	ALLUMÉ	Activation du QoS 802.1p sur les ports 1 et 2 (définir la priorité CoS sur l'étiquette 4 des ports 1 et 2) Priorité sur la configuration Qos 802.1p du switch 802.1p
5	ÉTEINT	SFP Port 9 réglé sur débit full duplex Gigabit
	ALLUMÉ	SFP Port 9 réglé sur débit full duplex 100Mb/s
6	ÉTEINT	SFP Port 10 réglé sur débit full duplex Gigabit
	ALLUMÉ	SFP Port 10 réglé sur débit full duplex 100Mb/s

6. Voyants led

TI-PG1284i/TI-PG541i

PWR (Vert)	Allumé: La borne d'alimentation PWR est connectée
	Eteint: La borne d'alimentation PWR est déconnectée
RPS (Vert)	Allumé: La borne d'alimentation secondaire (RPS) est connectée
	Eteint: La borne d'alimentation secondaire (RPS) est déconnectée
ALM (Rouge)	Allumé: PWR/RPS déconnecté
	Eteint: Pas d'alarme installée
POST (Vert)	Allumé: Appareil prét
	Clignotant: Le système se prépare
	Eteint: Appareil pas prét
10/100/1000 Mbps (Vert)	Allumé: Débit réseau à 1000 Mb/s
	Orange: Débit réseau à 10/100 Mb/s
LINK/ACT (Vert)	Allumé: La connexion au port est établie
	Blinking: Transmission/réception des données en cours
	Eteint: Port déconnecté
SFP Slots 9 - 12 (Vert)	Allumé: Lien avec le port SFP à 1000 Mb/s
	Blinking: Transmission/réception des données en cours
	Eteint: Port déconnecté
PoE Ports 1 - 8 (Vert)	Allumé: Périphérique PoE/PoE+ connecté
	Eteint: Pas de sortie de courant PoE ou pas d'appareil PoE connecté

TI-PG102i/TI-PG102i-M

LED	Statut	Fonction
PWR	ÉTEINT	La borne d'alimentation PWR est déconnectée ou défectueuse
	ALLUMÉ	La borne d'alimentation PWR est connectée
RPS	ÉTEINT	La borne d'alimentation RPS est déconnectée ou défectueuse
	ALLUMÉ	La borne d'alimentation RPS est connectée
ALM (Rrouge)	ÉTEINT	Pas d'alarme installée
	ALLUMÉ	PWR/RPS déconnectée ou défectueuse
PoE(Ports 1 - 8)	ÉTEINT	Pas d'alimentation PoE
	ALLUMÉ	L'alimentation PoE est fournie aux dispositifs connectés
10/100/1000Mbps(Ports 1 - 8)	ÉTEINT	Vitesse de liaison établie à 10Mbps ou 100Mb/s
	ALLUMÉ	Vitesse de liaison établie à 1000Mb/s
LIEN/ACT(Ports 1 - 8)	ÉTEINT	Aucun LIEN/PORT n'est déconnecté
	ALLUMÉ	La connexion au port est établie
	CLIGNOTANT	Transmission de données
SFP 9-10	ÉTEINT	Aucun LIEN/SFP n'est déconnecté
	ALLUMÉ	La liaison SFP est établie
	CLIGNOTANT	Transmission de données

Remarque: Pour télécharger la version la plus récente du guide de l'utilisateur, veuillez vous rendre sur http://www.trendnet.com/support et sélectionnez le TI-PG1284i/TI-PG541i/TI-PG102i/TI-PG102i-M/TI-BG62i dans la liste déroulante des téléchargements de produits.

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Nom du produit: Switch industriel Rail DIN Gigabit PoE+ L2 administrable à 12 ports Switch Rail DIN généré PoE+ Gigabit industriel renforcé de couche 2 à 6 ports Switch industriel Rail DIN Gigabit PoE+ L2 administrable à 10 ports 24 - 57V Switch industriel Rail DIN Gigabit PoE+ L2 administrable à 10 ports 24 - 57V Switch industriel Rail DIN Gigabit PoE++ L2 administrable à 6 ports

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

CEM EN 55032:2015 + AC:2016 Class A (TI-PG1284i, TI-PG102i, TI-PG102i-M)

EN 55024: 2010 + A1: 2015 (TI-PG1284, TI-PG102i, TI-PG102i-M)

EN 55024: 2010 (TI-PG541i)

Ce produit est conforme aux directives suivantes.

Directives: Directive CEM 2014/30/UE Directive RoHS 2011/65/UE Directive 2015/863/UE (RoHS 3) REACH Règlement (UE) N° 1907/2006 Directive WEEE 2012/19/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date : 17 mai 2021

Nom: Sonny Su

Le cordon d'alimentation de l'appareil doit être raccordé à une prise de courant avec mise à la terre.
