TEG-S351 - Commutateur réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non géré
Marque	TRENDnet
Modèle	TEG-S351
Nombre de ports	5 ports Gigabit Ethernet
Débit maximal	10/100/1000 Mbit/s par port
Alimentation	Adaptateur secteur 5V CC, 1A
Consommation électrique	5 W maximum
Dimensions	150 x 100 x 30 mm
Poids	200 g (appareil seul)
Matériau du boîtier	Plastique ABS
Fonctions principales	Plug-and-Play, détection automatique MDI/MDIX, QoS, contrôle de flux 802.3x
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement l'adaptateur fourni. Éviter l'humidité et les températures extrêmes. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. L'appareil n'est pas réparable par l'utilisateur.
Informations générales	Garantie limitée de 3 ans. Conforme aux normes CE, FCC.

FOIRE AUX QUESTIONS - TEG-S351 TRENDNET

Comment installer le commutateur TEG-S351 ?

Branchez l'adaptateur secteur, puis connectez vos appareils (ordinateur, routeur, etc.) aux ports Ethernet à l'aide de câbles RJ45. Aucune configuration nécessaire : le switch est Plug-and-Play.

Le TEG-S351 supporte-t-il le Gigabit ?

Oui, chaque port supporte des vitesses de 10, 100 et 1000 Mbit/s en full duplex avec négociation automatique.

Puis-je utiliser un câble croisé ou droit ?

Le switch détecte automatiquement le type de câble grâce à la fonction Auto-MDI/MDIX, donc les deux types fonctionnent sans problème.

Comment savoir si le switch fonctionne correctement ?

Vérifiez les LED sur le panneau avant : une LED Link/Act allumée indique une connexion active, et clignote en cas de trafic. La LED Power doit être allumée.

Le commutateur chauffe-t-il ?

Une légère chaleur est normale, surtout en fonctionnement soutenu. Assurez une ventilation adéquate et ne couvrez pas les aérations.

Puis-je monter le TEG-S351 au mur ?

Ce modèle est conçu pour un usage de bureau. Il n'est pas prévu pour un montage mural. Placez-le sur une surface plane et stable.

Que faire si un port ne fonctionne pas ?

Essayez un autre câble et un autre port. Redémarrez le switch en débranchant l'alimentation 10 secondes. Si le problème persiste, testez l'appareil avec un autre équipement.

Le switch consomme-t-il beaucoup d'électricité ?

Non, sa consommation maximale est d'environ 5 watts, ce qui est très économique.

Comment nettoyer le commutateur ?

Débranchez l'alimentation. Utilisez un chiffon doux et sec pour essuyer le boîtier. Ne jamais utiliser de liquide ou d'aérosol.

Où trouver la notice détaillée ?

Vous pouvez télécharger la notice au format PDF depuis le site de notice-facile.com ou directement sur le site de TRENDnet.

MODE D'EMPLOI TEG-S351 TRENDNET

5-Port 2.5G Switch

TEG-S351 (v1.xR)

• 5 x 2.5G RJ45 ports
• Compatible with existing Cat5e or better cabling
  • 25Gbps switching capacity
• Backwards compatible with 100/1000Mbps devices
  • Fanless design eliminates noise
  • Wall mountable for installation flexibility
  • IEEE 802.3bz (2.5G) compliant
  • Lifetime Warranty
  • NDAA / TAA compliant (U.S. and Canada only)

Expand your network's bandwidth and reduce bottlenecks with TRENDnet's 5-Port 2.5G Switch, model TEG-S351. The 2.5G network switch comes equipped with 2.5GBASE-T RJ45 ports that provide ultra-fast speeds capable of up to 2.5Gbps over your existing Cat5e or better cabling. This high-speed 2.5G switch features a durable metal enclosure and can be mounted to the wall for setup flexibility. The fanless design lowers energy consumption and eliminates operating noise. TRENDnet's reliable 2.5G switch is a cost-effective solution to increase your network's throughput.

2.5G Ports

Equipped with five 2.5GBASE-T RJ45 ports that provide ultra-fast speeds capable of up to 2.5Gbps over existing Cat5e or better cabling.

Wall Mountable

The 2.5G switch features a durable metal housing with a convenient wall mountable design for greater installation flexibility.

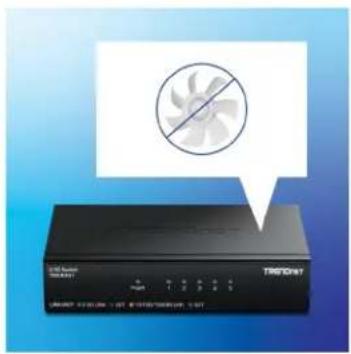

Fanless

The fanless design of the 2.5G switch lowers energy consumption costs and eliminates operating noise.

FEATURES

Easy Installation

No configuration needed, simply connect network devices to the 2.5G Ethernet switch

2.5G Ports

Equipped with five 2.5GBASE-T RJ45 ports that provide ultra-fast speeds capable of up to 2.5Gbps over existing Cat5e or better cabling

Switching Capacity

25Gbps switching capacity

Fanless

Fanless design lowers energy consumption and eliminates operating noise

Housing Design

Sturdy metal housing

Wall Mountable

Features a convenient wall mountable design for greater installation flexibility

Jumbo Frame

Sends larger packets, or Jumbo Frames (up to 10KB), for increased performance

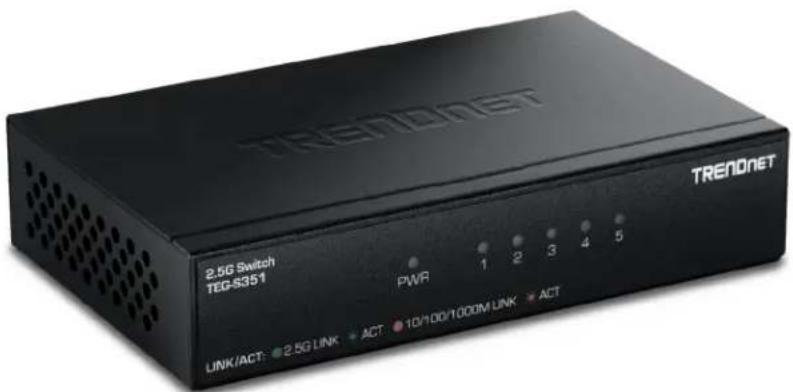

LED Indicators

LED indicators on this 2.5G switch conveys port status

NETWORKING SOLUTION

SPECIFICATIONS

Standards

• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3bz
• IEEE 802.3az
• IEEE 802.3x

Device Interface

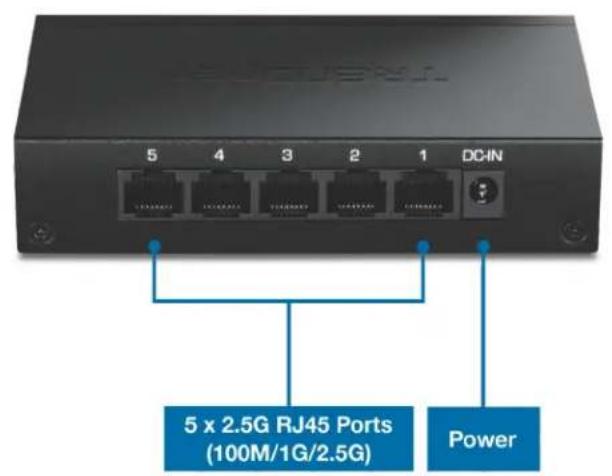

• 5 x 2.5G RJ45 ports (100M/1G/2.5G)
• LED indicators

Performance

• Switching Capacity: 25Gbps
  • RAM Buffer: 1MB
  • MAC Address Table: 16K entries
  • Jumbo Frames: 10KB
• Forwarding Rate: 18.6Mpps (64-byte packet size)

Power

• Input: 90 – 264V AC, 47/63 Hz, 0.5A
  • Output: 12V DC, 1A external power adapter
  • Max. Consumption: 4.5W

Fan/Acoustics

- Fanless design

MTBF

• 975,762 hours @ 25°C

Operating Temperature

• 0°-40° C ( 32°-104° F)

Operating Humidity

• Max. 90% non-condensing

Dimensions (L x W x H)

- 121 x 75 x 26mm (4.76 x 2.95 x 1 in.)

Weight

- 230g (8.1 oz.)

Certifications

· FCC

• CE

• LVD

Warranty

- Lifetime Warranty

Package Contents

• TEG-S351
• Power adapter (12V DC, 1A)

All references to speed are for comparison purposes only. Product specifications, size, and shape are subject to change without notice, and actual product appearance may differ from that depicted herein.

TRENDnet offers a lifetime warranty for all of its metal-enclosed network switches that have been purchased in the United States/Canada on or after 1/1/2015. Cooling fan and internal power supply carry a one-year warranty.
