Type de produit	Injecteur PoE+ Gigabit
Marque	TRENDnet
Modèle	TI-PELC50
Dimensions (L x l x H)	130 x 80 x 28 mm
Poids	290 g
Alimentation	100-240 V CA, 50/60 Hz, adaptateur secteur inclus
Puissance de sortie PoE	50 W (max) par port
Normes PoE supportées	IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
Nombre de ports	1 port RJ-45 d'entrée (Data), 1 port RJ-45 de sortie (Data+Power)
Débit Ethernet	10/100/1000 Mbps (Gigabit)
Indicateurs LED	Alimentation, PoE actif
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Matériau du boîtier	Métal
Installation	Sur bureau ou montage mural possible (kit inclus)
Fonctions principales	Alimenter des appareils PoE/PoE+ (caméras, points d'accès, etc.) via un câble Ethernet, transmission de données et d'énergie sur une seule ligne
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage, utiliser un chiffon sec et doux
Sécurité	Protection contre les surintensités, les surtensions et les courts-circuits
Pièces détachées et réparabilité	Produit non réparable par l'utilisateur, contacter le support TRENDnet pour tout problème
Informations générales	Garantie 5 ans, support technique gratuit

FOIRE AUX QUESTIONS - TI-PELC50 TRENDNET

À quoi sert l'injecteur PoE+ TRENDnet TI-PELC50 ?

L'injecteur permet d'alimenter un appareil compatible PoE (comme une caméra IP, un point d'accès ou un téléphone VoIP) via le câble Ethernet, sans nécessiter de prise électrique à proximité de l'appareil. Il transmet à la fois les données et l'énergie.

Quelle est la puissance maximale fournie par le TI-PELC50 ?

Il fournit jusqu'à 50 watts sur un seul port, compatible avec les normes IEEE 802.3af (PoE) et IEEE 802.3at (PoE+).

Quels types de câbles Ethernet utiliser avec cet injecteur ?

Utilisez un câble Ethernet Cat5e ou supérieur pour garantir le support du Gigabit et une alimentation fiable. Le câble ne doit pas dépasser 100 mètres.

Comment installer le TI-PELC50 ?

Branchez l'adaptateur secteur sur l'injecteur, connectez votre source réseau (switch/routeur) au port 'Data In' et l'appareil PoE au port 'Data+Power Out'. Allumez l'injecteur. Le voyant vert 'Power' s'allume, et le voyant 'PoE' indique une alimentation active.

Puis-je utiliser cet injecteur avec un appareil non PoE ?

Non, l'injecteur délivre une tension sur les paires Ethernet. Brancher un appareil non PoE risque de l'endommager. Assurez-vous que l'appareil est compatible IEEE 802.3af/at ou utilisez un adaptateur PoE passif uniquement si spécifié.

Le TI-PELC50 prend-il en charge le Gigabit Ethernet ?

Oui, il supporte des débits de 10/100/1000 Mbps (Gigabit) sur les deux ports, permettant une transmission de données rapide.

Que faire si le voyant PoE ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que l'appareil connecté est sous tension et compatible. Essayez un autre câble Ethernet ou un autre appareil PoE. Si le problème persiste, contactez le support TRENDnet.

Peut-on monter l'injecteur au mur ?

Oui, le boîtier métallique dispose de trous de fixation pour un montage mural. Un kit de montage est inclus dans l'emballage.

Quelle est la longueur maximale de câble entre l'injecteur et l'appareil alimenté ?

La distance maximale est de 100 mètres (328 pieds) pour une transmission fiable des données et de l'énergie, conformément à la norme Ethernet.

Le TI-PELC50 est-il compatible avec les normes PoE passif ?

Non, cet injecteur suit les normes IEEE 802.3af/at (PoE actif). Il n'est pas conçu pour les appareils nécessitant du PoE passif (4 paires ou tension fixe). Vérifiez la compatibilité de votre équipement.

MODE D'EMPLOI TI-PELC50 TRENDNET

Mini switch industriel rail DIN Fast Ethernet PoE+ à 5 ports

TI-PELC50 (v1.xR)

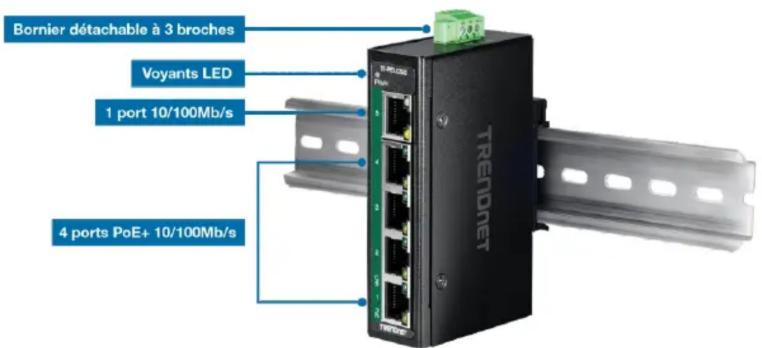

• 4 ports PoE+ 10/100Mb/s
- 1 port 10/100Mb/s
• ALIMENTATION PoE + DE 90W.
- Mini switch métallique renforcé de classe IP30
- Températures de fonctionnement extrêmes, de -40° - 75°C (-40° - 167°F)
- Capacité de commutation de 1 Gb/s
• Fixations Rail-DIN et murale fournies
- Alimentation vendue séparément (modèle: TI-S15052, TI-S12048)
- Conformité NDAA / TAA (États-Unis et Canada uniquement)

Le mini switch industriel rail DIN Fast Ethernet PoE+ à 5 ports de TRENDnet, modèle TI-ELC50, est une solution de mise en réseau fiable et solide conçue pour être utilisée dans des environnements extrêmes et exigeants. Le mini switch industriel rail DIN Fast Ethernet dispose d'un solide boîtier métallique de classe IP30, conçu pour résister à des niveaux élevés de vibrations et de chocs et fonctionne à des températures basses et élevées dans des environnements industriels allant de -40° à 75°C (-40° à 167°F). Le switch industriel renforcé est doté de quatre ports PoE+ Fast Ethernet et d'un port Fast Ethernet pour connecter des dispositifs à haut débit. Le boîtier miniature est conçu pour s'intégrer dans les zones d'installation les plus compactes.

Les installateurs et les intégrateurs peuvent épargner sur les coûts d'équipement et réduire le temps d'installation grâce aux switches PoE+ industriels Fast Ethernet de TRENDnet qui fournissent une alimentation PoE+ de 30W par port et des données via les câbles Ethernet existants. Grâce à la technologie PoE, les utilisateurs n'ont besoin que d'un câble pour fournir simultanément les données et l'alimentation depuis le switch PoE+ industriel non administrable. Ces switches PoE+ industriels non administrables vous permettent de mettre en réseau des dispositifs PoE, tels que des points d'accès WiFi à haute puissance, des caméras PTZ et autres caméras IP de pointes, des systèmes téléphoniques VoIP, des décodeurs IPTV, des contrôles d'accès, etc.

Ports PoE+ Fast Erthernet
200Mb/s full duplex par port et une capacité totale de commutation de 1Gb/s et d'alimentation de 90W.

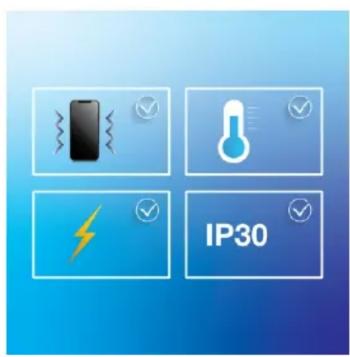

Conception industrielle renforcée
Equipé d'un solide boîtier métallique de classelP30 conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une plage de températures extrêmes de -40 à 75°C (-40 à 167°F).

Conception compacte
Grâce à la conception compacte de son boîtier métallique, ce mini switch réseau est parfait pour une installation dans la majorité des environnements.

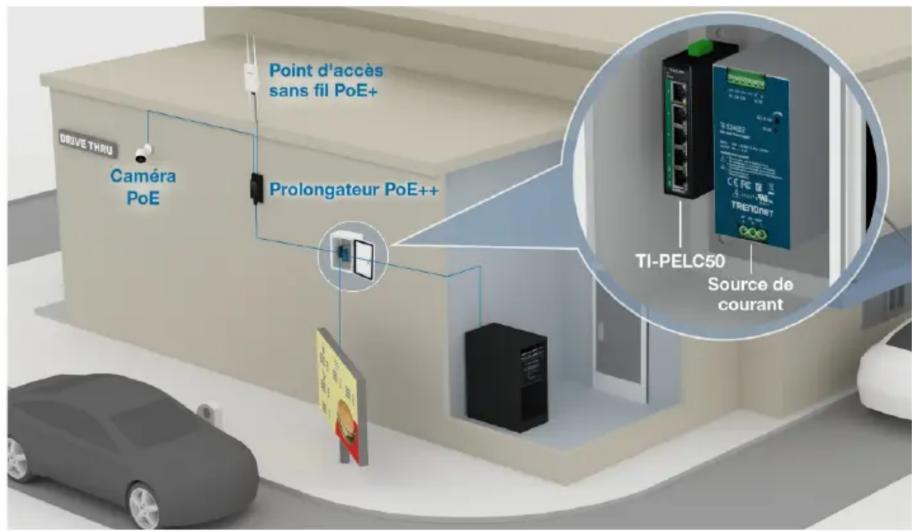

SOLUTION RÉSEAUX

CARACTÉRISTIQUES

Ports Fast Ethernet

Full duplex de 200Mb/s par port et une capacité totale de

commutation de 1Gb/s

Fournit une alimentation

PoE/PoE+ de 30W par port PoE+ avec une capacité d'alimentation totale de 90W

Switch industriel avec boîtier métallique de classeIP30. Matériel de fixation Rail DIN et murale fourni

Mini boîtier

Boîtier métallique compact et résistant

Plage de températures de fonctionnement

Une large plage de températures de fonctionnement de -40 – 75°C (-40 - 167°F) permet l'installation du switch industriel dans des environnements avec des conditions extrêmes de chaleur ou de froid

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (IEC 60068- 2-27), aux chutes libres (EN 60068-2-31) et aux vibrations (EN 60068-2-6)

Conformité

électromagnétique

Conforme aux certifications EMS industrielles (IEC 61000-4-2) ESD : Contact: 6kV | Air: 8kV, (IEC 61000- 4-4) EFT: Alimentation: 2kV |

Point de mise à la terre

Le switch industriel dispose d'un point de mise à la terre pour une protection contre les surcharges électriques externes

SPÉCIFICATIONS

Normes Fonctions spéciales Boîtier

- IEEE 802.3 • Composants trempés conçus pour des

températures extrêmes

• IEEE 802.3u • Fixation rail DIN
• IEEE 802.3x • Autonégociation • Fixation murale
• IEEE 802.3af • Architecture de stockage et de transmission
• IEEE 802.3at • Protection ESD 6 KV

automatiques

• Apprentissage automatique des adresses et gestion de la durée de vie des adresses

• 4 ports PoE+ 10/100Mb/s • - 40° - 75° C (-40° - 167° F)
F) Protection ESD 6 KV
• 1 port 10/100Mb/s
- Bornier détachable à 3 broches
• Voyants LED • Entrée: 48 - 56V DC

Débit de transfert des données

• Ethernet: 10 Mb/s (half duplex), 20 Mb/s (fullduplex)
• Fast Ethernet: 100 Mb/s (half duplex), 200Mb/s (full duplex)

Performances

• Mémoire tampon RAM: 56KB
• Matrice de commutation: 1Gb/s
- Tableau des adresses MAC: Entrées de 1K
- Débit de transmission: 0,744Mpps (paquets de 64 bytes)

Alimentation

• Alimentation électrique compatible: TI-(vendu séparément)S15052
  • Consommation max.: 1,68W (sans PoE)

PoE

• 802.3at: 30W par port
- Alimentation PoE: 90W
- Broches 1,2 pour l'alimentation positive (+) et broches 3,6 pour l'alimentation négative (-)

Bornes

• Bornier à 3 broches
  • Section: 1,5 mm^2
• Fils massifs (AWG): 16-28
• Fil torsadé (AWG): 16-28
• Couple: 3 lb - In/0,2Nm
• Longueur de câble à dénuder: 6-7 mm

MTBF

• 560 321 heures @ 50°C

• Boîtier métallique de classe IP30
• Point de mise à la terre

Humidité en fonctionnement

• Max. 95% sans condensation

- Dimensions

- 100,5 x 60 x 25,5mm (3,95 x 2,36 x 1 pouce)

Poids

• 226g (8 onces)

Certifications

• CE
• FCC
• Résistance aux chocs (IEC 60068-2-27)
• Résistance aux chutes (IEC 60068-2-31)
• Résistance aux vibrations (IEC 60068-2-6)

Garantie

• 2 ans

Contenu de l'emballage

• TI-PELC50
- Guide d'installation rapide
- Bornier détachable
- Kit de fixations rail DIN et murale
