TI-BG50611 - Commutateur réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Marque	TRENDnet
Modèle	TI-BG50611
Type de produit	Switch réseau PoE
Nombre de ports	5 ports Gigabit
Ports PoE	4 ports PoE+ (802.3af/at)
Débit	Gigabit (10/100/1000 Mbps)
Dimensions (L x P x H)	140 x 100 x 30 mm
Poids	200 g
Alimentation	Adaptateur secteur 48V DC
Consommation électrique	45 W (max)
Fonctions principales	Commutation store-and-forward, QoS, VLAN, détection de câble
Normes	IEEE 802.3, 802.3u, 802.3ab, 802.3af/at
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Ventilation	Passive (sans ventilateur)
Installation	Bureau ou mural (kit de montage inclus)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou aérosols.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, débrancher avant nettoyage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un technicien agréé.
Informations générales	Garantie 3 ans

FOIRE AUX QUESTIONS - TI-BG50611 TRENDNET

Comment configurer le switch TRENDnet TI-BG50611 ?

Le switch est plug-and-play. Connectez les câbles réseau, l'alimentation, et il fonctionne automatiquement. Aucune configuration logicielle n'est nécessaire.

Mon switch ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est branché correctement et que la prise fonctionne. Testez avec un autre adaptateur si possible. Si le voyant d'alimentation reste éteint, contactez le support TRENDnet.

Comment réinitialiser les paramètres d'usine ?

Le TI-BG50611 n'a pas de paramètres réinitialisables car il est non administrable. En cas de problème, débranchez et rebranchez l'alimentation après 10 secondes.

Le PoE ne fonctionne pas, pourquoi ?

Assurez-vous que l'appareil connecté est compatible PoE (802.3af/at). Vérifiez que le câble est en bon état et que la longueur ne dépasse pas 100 mètres. Le switch fournit jusqu'à 30 W par port PoE+. Si le problème persiste, testez avec un autre périphérique.

Quels câbles utiliser ?

Utilisez des câbles Ethernet de catégorie 5e ou 6 pour des performances Gigabit optimales. Pour le PoE, un câble de catégorie 5e minimum est recommandé.

Le switch chauffe, est-ce normal ?

Oui, une certaine chaleur est normale. Le boîtier métallique dissipe la chaleur. Assurez-vous que le switch est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil. Ne pas empiler d'objets dessus.

Comment monter le switch au mur ?

Utilisez les supports de montage muraux fournis. Fixez les supports au mur avec des vis adaptées, puis accrochez le switch. Laissez un espace autour pour la ventilation.

Quelle est la consommation électrique maximale ?

La consommation maximale est de 45 W lorsque tous les ports PoE sont utilisés à pleine puissance. En fonctionnement sans PoE, elle est d'environ 5 W.

Le switch ne détecte pas les appareils, que faire ?

Vérifiez les connexions physiques : câbles bien enfoncés, appareils allumés. Testez avec un autre câble ou port. Si le voyant du port ne s'allume pas, le périphérique ou le câble est peut-être défectueux.

Y a-t-il une application de gestion ?

Non, ce switch est non administrable (non managé). Il fonctionne automatiquement sans configuration. Pour des fonctionnalités avancées, considérez un switch administrable TRENDnet.

MODE D'EMPLOI TI-BG50611 TRENDNET

1. Avant de commencer
2. Références rapides
3. Configurer le switch pour la gestion du réseau local

7 Deutsch

1. Avant de commencer

Contenu de l'emballage

• TI-BG50611/TI-BG5091/TI-BG5091B
• Guide d'installation rapide
- Bornier détachable
- Fixation Rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique

Alimentation PoE / Entrée DC Requise

Modèle de switch	Consommation électrique du switch	Budget d'alimentation PoE	Fourchette de tension d'entrée DC
TI-BG5091	10.08W	480W	48 – 56V
TI-BG5091B	10.08W	480W	24 – 56V
TI-BG50611	10.2W	240W	48 – 56V

Alimentation Électrique

Modèle de Alimentation électrique	Puissance max. Fourni	Sortie DC	Type
TI-M6024	60W	24V / 2.5A	Rail DIN
TI-S15052	150W	52V / 2.89A	Rail DIN
TI-S24052	240W	52V / 4.61A	Rail DIN
TI-S48048	480W	48V / 10A	Rail DIN
48VDC3000	160W	48V / 3.34A	Adaptateur secteur (Fiche de type DIN à 4 broches)

Remarque: Sélectionnez l'alimentation électrique appropriée en fonction du modèle de switch que vous modèle de commutateur. Lors du choix de l'alimentation électrique appropriée, veuillez tenir compte du fait que le switch consommera également une partie de l'alimentation totale fournie en plus de l'alimentation PoE requise.

2. Référence rapides

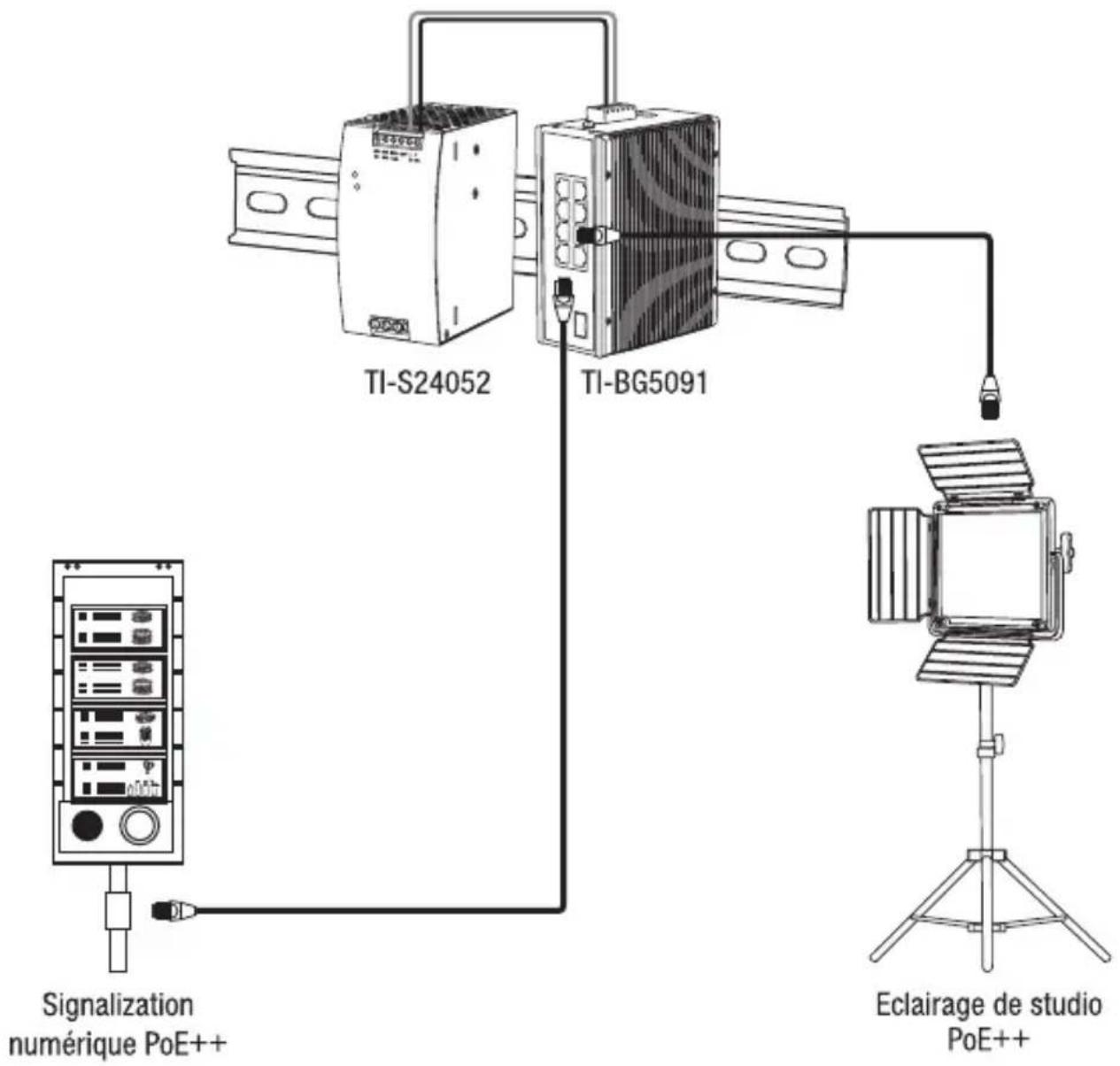

Remarque: Le modèle du switch et l'alimentation peuvent être différents de ceux montrés dans l'exemple ci-dessous.

3. Installation du matériel

Le Switch peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

Instructions de fixation sur rail DIN

1. Fixez le support de fixation rail DIN au switch.

Remarque: Le switch peut être différent de celui montré dans les exemples ci-dessous.

1. Installez le appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter l'appareil vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation de l'appareil

1. Pour enlever le appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

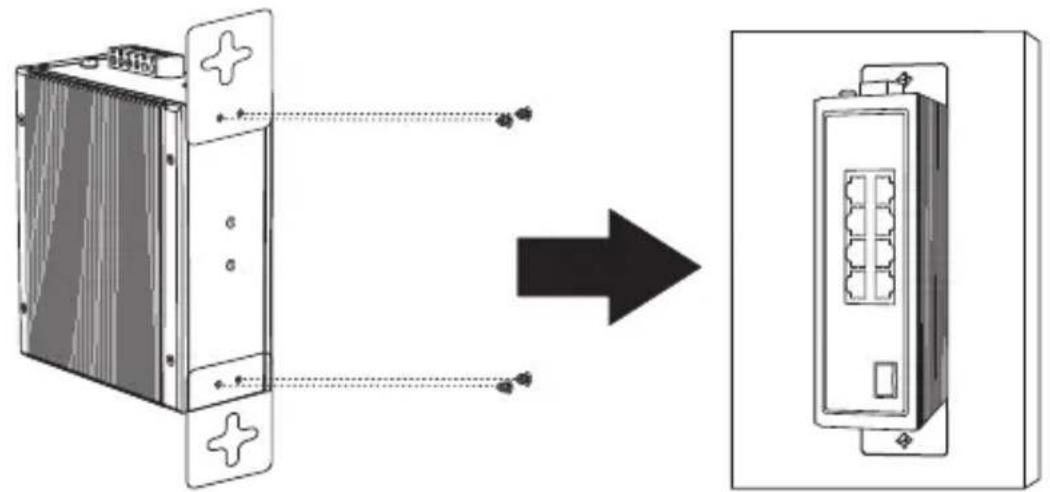

Instructions de fixation murale

1. Fixez les plaques de fixation murale à l'switch.
2. Installez le appareil.

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

Remarque: Le modèle du switch et l'alimentation peuvent être différents de ceux montrés dans l'exemple ci-dessous. Les borniers peuvent comporter 4 broches (double entrée d'alimentation uniquement) ou 6 broches (double entrée d'alimentation avec sortie relais d'alarme) avec des différences d'identification.

1. Connectez une source et les périphériques réseau au switch. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

Remarque: Veuillez vous reporter à la section Définition des LED des pages 7-8 pour plus de détails sur votre modèle de switch.

Si disponible sur votre switch, la fiche DIN à 4 broches peut également être utilisée comme entrée d'alimentation supplémentaire (adaptateur 48VDC3000 vendu séparément).

Consignes de sécurité

• Coupez le courant avant de brancher quelque module ou câble que ce soit. La tension électrique correcte exacte est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS un voltage supérieur au voltage maximum mentionné sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

Nom et adresse du fabricant

TRENDnet, Inc.

Modèle: TI-BG50611 / TI-BG5091 / TI-BG5091B

Nom du produit: Switch Rail DIN PoE++ industriel 2,5G à 6 ports avec ports 10G

Switch PoE++ Rail-DIN industriel 2,5G à 9 ports avec port SFP+ 10G

Switch PoE++ Rail-DIN industriel 2,5G à 9 ports avec port SFP+10G (24-57V)

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN IEC 62368-1:2020+A11:2020

CEM EN 55032:2015/A1:2020 EN 61000-3-3:2013+A2:2021

EN 55035:2017/A11:2020 EN IEC 61000-6-2:2019

EN IEC 61000-3-2:2019+A1:2021 EN IEC 61000-6-4:2019

Ce produit est conforme à la directives suivante.

Date: 23 septembre, 2024

Nom: Sonny Su

Position: Vice-président de Technologie

Signature:
