SI33 - Pompe Sauermann - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Débit maximum : 33 l/h, Hauteur de refoulement : 10 m, Puissance : 0,25 kW, Tension : 230 V, Fréquence : 50 Hz
Utilisation	Conçue pour le pompage des condensats d'appareils de climatisation et de chaudières, idéale pour les installations domestiques et professionnelles.
Maintenance et réparation	Vérifier régulièrement le niveau d'eau, nettoyer le filtre et les conduits pour assurer un fonctionnement optimal. Remplacer les pièces usées selon les recommandations du fabricant.
Sécurité	Équipée d'un système de protection contre les surcharges, respecter les instructions de sécurité lors de l'installation et de l'utilisation.
Informations générales	Poids : 5,5 kg, Dimensions : 400 x 200 x 200 mm, Garantie : 2 ans, Normes : CE

FOIRE AUX QUESTIONS - SI33 Sauermann

Quelle est la capacité de pompage de la Sauermann SI33 ?

La Sauermann SI33 a une capacité de pompage de 33 litres par heure.

Quelle est la plage de température de fonctionnement de la Sauermann SI33 ?

La plage de température de fonctionnement de la Sauermann SI33 est de 0 à 40 °C.

Comment installer la pompe Sauermann SI33 ?

Pour installer la Sauermann SI33, assurez-vous de suivre le manuel d'instructions fourni, en veillant à respecter les connexions électriques et hydrauliques.

Que faire si la pompe ne démarre pas ?

Si la pompe ne démarre pas, vérifiez que l'alimentation électrique est correcte, que les connexions sont sécurisées et que la pompe n'est pas bloquée.

Comment entretenir la Sauermann SI33 ?

Un entretien régulier consiste à nettoyer les filtres, vérifier les connexions et s'assurer qu'aucun débris n'obstrue le système.

Quels types de liquides la Sauermann SI33 peut-elle pomper ?

La Sauermann SI33 est conçue pour pomper de l'eau claire et des liquides non corrosifs.

Y a-t-il une garantie pour la Sauermann SI33 ?

Oui, la Sauermann SI33 est généralement fournie avec une garantie de 2 ans contre les défauts de fabrication.

Comment résoudre un problème de fuite avec la Sauermann SI33 ?

Pour résoudre un problème de fuite, inspectez les joints et les connexions pour vous assurer qu'ils sont bien serrés et en bon état.

Où trouver des pièces de rechange pour la Sauermann SI33 ?

Les pièces de rechange pour la Sauermann SI33 peuvent être commandées auprès de distributeurs agréés ou directement sur le site du fabricant.

La Sauermann SI33 est-elle bruyante en fonctionnement ?

La Sauermann SI33 a été conçue pour fonctionner silencieusement, avec un niveau sonore d'environ 30 dB.

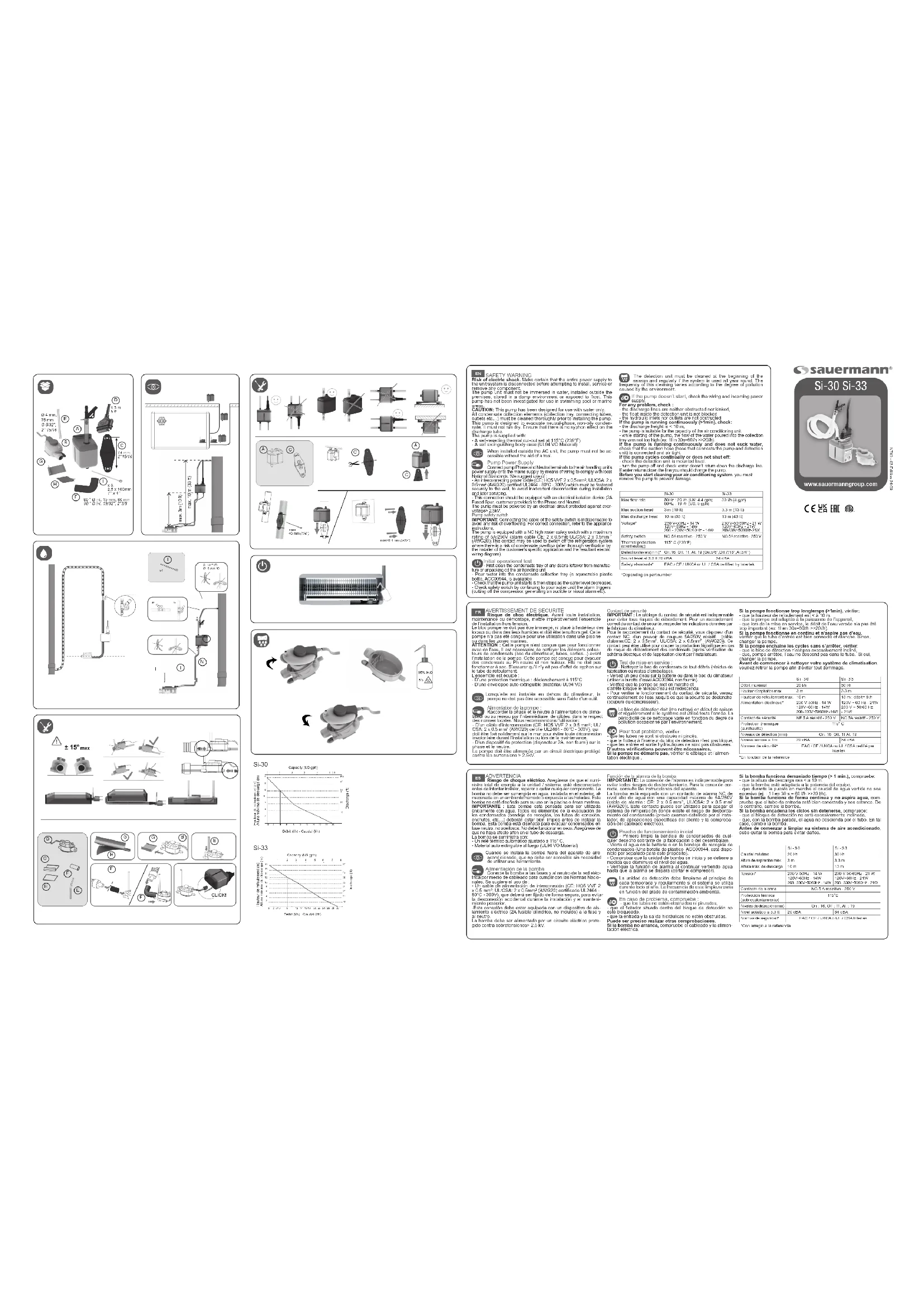

MODE D'EMPLOI SI33 Sauermann

Flow rate - Débit (l/h) Discharge head Hauteur de refoulement (m)

Flow rate - Débit Disharge head - Hauteur de refoulement

230 V-50/60Hz - 21 W 120V~60Hz - 21W 208-230V~50/60Hz- 21W Safety switch NC 5A resistive - 250 V NC 5A resistive - 250 V Thermal protection (overheating) 115° C (239°F) Detection levels(mm)* On:16, Off: 11, Al: 19 (On:5/8”,Off:7/16’’,Al:3/4’’) Sound level at 3.3 ft 20 dBA 34 dBA Safety standards* EAC / CE / UKCA or UL / CSA certied by Intertek *Depending on part number Le bloc de détection doit être nettoyé en début de saison et régulièrement si le système est utilisé toute l’année. La périodicité de ce nettoyage varie en fonction du degré de pollution occasionné par l’environnement. Pour tout problème, vérier: - que les tubes ne sont ni obstrués ni pincés, - que le otteur à l’intérieur du bloc de détection n’est pas bloqué, - que les entrée et sortie hydrauliques ne sont pas obstruées. D’autres vérications peuvent être nécessaires. Si la pompe ne démarre pas, vérier le câblage et l’alimen- tation électrique .

AVERTISSEMENT DE SECURITE

Risque de choc électrique. Avant toute installation, maintenance ou démontage, mettre impérativement l’ensemble de l’installation hors tension. Le bloc pompe ne doit pas être immergé, ni placé à l’extérieur des locaux ou dans des lieux humides et doit être tenu hors gel. Cette pompe n’a pas été conçue pour une utilisation dans une piscine ou dans les zones marines. ATTENTION : Cette pompe n’est conçue que pour fonctionner avec de l’eau. Il est nécessaire de nettoyer les éléments collec- teurs de condensats (bac du climatiseur, tubes, sorties...) avant l’installation de la pompe. Cette pompe est conçue pour évacuer des condensats au Ph neutre et non huileux. Elle ne doit pas fonctionner à sec. S’assurer qu’il n’y ait pas d’effet de syphon sur le tube de refoulement. L’ensemble est équipé : - D’une protection thermique : déclenchement à 115°C - D’une enveloppe auto-extinguible (matériau UL94 V0) Alimentation de la pompe : Raccorder la phase et le neutre à l’alimentation du clima- tiseur ou au réseau par l’intermédiaire de câbles, dans le respect des normes locales. Nous recommandons l’utilisation: - D’un câble d’interconnexion (CE: HO5 VVF 2 x 0.5 mm

; UL/ CSA: 2 x 0.5 mm² (AWG20) certié UL2464 - 80°C - 300V), qui doit être xé solidement sur le mur pour éviter toute déconnexion involontaire durant l’installation ou lors de la maintenance. - D’un dispositif de protection (disjoncteur 2A, non fourni) sur la phase et le neutre. La pompe doit être alimentée par un circuit électrique protégé contre les surtensions > 2.5kV. Test de mise en service : - Nettoyez le bac de condensats de tout débris (résidus de fabrication ou restes d’emballage). - Versez un peu d’eau sur la batterie ou dans le bac du climatiseur (utiliser la burette d’essai ACC00944, non fournie). - Vériez que la pompe se met en marche et s’arrête lorsque le niveau d’eau est redescendu. - Pour vérier le fonctionnement du contact de sécurité, versez continuellement de l’eau jusqu’à ce que la sécurité se déclenche (coupure du compresseur). Si-30 Si-33 Débit maximal 20 l/h 30 l/h Hauteur d’aspiration max. 3 m 3.3 m Hauteur de refoulement max. 10 m 13 m ; débit= 8l/h Alimentation électrique* 230 V-50Hz - 14 W 120V~60Hz - 14W

208 - 230V~50/60Hz - 14W

120V ~ 60 Hz - 21W 230 V ~ 50/60 Hz - 21W Contact de sécurité NF 5 A résistif - 250 V NC 5A resistif - 250 V Protection thermique (surchauffe) 115° C Niveaux de détection (mm) On: 16 Off: 11 Al: 19 Niveau sonore à 1m 20 dBA 34 dBA Normes de sécurité* EAC / CE / UKCA ou UL / CSA certié par Intertek

Lorsqu’elle est installée en dehors du climatiseur, la pompe ne doit pas être accessible sans l’aide d’un outil. Contact de sécurité IMPORTANT : Le câblage du contact de sécurité est indispensable pour éviter tous risques de débordement. Pour un raccordement correct du contact de sécurité, respecter les indications données par le fabricant du climatiseur. Pour le raccordement du contact de sécurité, vous disposez d’un contact NC, d’un pouvoir de coupure 5A/250V résistif. (câble d’alarme:CE: 2 x 0.5mm
