PM220 - Imprimante d'étiquettes OLYMPIA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'imprimante	Imprimante d'étiquettes thermique
Résolution d'impression	300 dpi
Vitesse d'impression	Jusqu'à 150 mm/s
Largeur d'impression	Jusqu'à 108 mm
Connectivité	USB, RS-232, Ethernet (selon modèle)
Compatibilité des systèmes	Windows, Mac, Linux
Type de supports	Étiquettes en rouleau, étiquettes adhésives
Maintenance	Nettoyage régulier des têtes d'impression, remplacement des rouleaux d'étiquettes
Sécurité	Utiliser uniquement des accessoires recommandés par le fabricant
Dimensions	Dimensions compactes adaptées aux espaces de travail réduits
Poids	Poids léger pour une portabilité aisée
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - PM220 OLYMPIA

Comment installer l'imprimante OLYMPIA PM220 ?

Pour installer l'imprimante OLYMPIA PM220, connectez-la à une source d'alimentation et à votre ordinateur via le câble USB. Ensuite, installez le pilote fourni sur le CD ou téléchargez-le depuis le site officiel.

Comment changer le rouleau d'étiquettes ?

Pour changer le rouleau d'étiquettes, ouvrez le couvercle de l'imprimante, retirez l'ancien rouleau, placez le nouveau rouleau en veillant à ce que l'étiquette se déroule correctement, puis refermez le couvercle.

Pourquoi mon imprimante ne répond-elle pas ?

Vérifiez que l'imprimante est correctement connectée à l'alimentation et à l'ordinateur. Assurez-vous également que tous les câbles sont bien en place et que l'imprimante est allumée.

Comment résoudre les bourrages papier ?

Pour résoudre un bourrage papier, éteignez l'imprimante, ouvrez le couvercle et retirez délicatement le papier coincé. Assurez-vous qu'aucun morceau de papier ne reste à l'intérieur avant de refermer le couvercle et de rallumer l'imprimante.

Comment imprimer des étiquettes de taille personnalisée ?

Pour imprimer des étiquettes de taille personnalisée, accédez aux paramètres de votre logiciel d'impression et sélectionnez l'option de taille personnalisée. Entrez les dimensions souhaitées et assurez-vous que l'imprimante est configurée pour cette taille.

Que faire si l'impression est floue ou déformée ?

Si l'impression est floue ou déformée, vérifiez la qualité de l'encre et des étiquettes. Assurez-vous également que la tête d'impression est propre et que les paramètres d'impression sont correctement réglés.

Où puis-je trouver le manuel d'utilisation de l'OLYMPIA PM220 ?

Le manuel d'utilisation de l'OLYMPIA PM220 peut être téléchargé depuis le site officiel d'OLYMPIA ou se trouve dans le CD fourni avec l'imprimante.

Comment mettre à jour le firmware de l'imprimante ?

Pour mettre à jour le firmware, visitez le site officiel d'OLYMPIA, téléchargez la dernière version du firmware pour le modèle PM220, puis suivez les instructions fournies pour l'installation.

L'imprimante affiche un message d'erreur, que faire ?

Notez le message d'erreur et consultez le manuel d'utilisation pour comprendre sa signification. Vous pouvez également redémarrer l'imprimante pour voir si le problème persiste.

MODE D'EMPLOI PM220 OLYMPIA

FR Imprimante d'étiquettes PM220

Cher client, nous sommes très heureux que vous ayez choisi cet appareil. En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.

Utilisation conforme à la destination

L'imprimante d'étiquettes sert à imprimer des éti- quettes. Toute autre utilisation est considérée comme non conforme à l'usage prévu. Les modifications ou transformations arbitraires qui ne sont pas décrites dans ce mode d'emploi ne sont pas autorisées et entraînent l'endommagement de ce produit. La condition préalable à une utilisation conforme est une installation correcte ainsi que l'observation et le respect des consignes de ce mode d'emploi.

Table des matières

Garantie 32

Utilisation conforme à la destination. 32

Consignes de sécurité importantes .... 33

Conseils d'utilisation 35

Contenu de la livraison....36

Aperçu des produits .... 36

Charger la batterie 36

Télécharger l'application....36

Établir une connexion.... 38

Créer une étiquette....39

Imprimer les modèles .... 41

Indicateur LED 42

Nettoyage 43

Nettoyage de la tête d'impression 43

Dépannage....43

Remarques sur l'élimination .... 44

Données techniques....45

Informations sur les piles 45

Information sur la protection des données ..... 46

Déclaration de conformité....46

Fabricant. 46

Consignes de sécurité importantes

Danger ! Risque d'électrocution ! Ne jamais ouvrir ou réparer l'appareil soi-même. Ne jamais toucher les contacts dénudés avec des objets métalliques. Ne jamais manipuler le produit avec les mains mouillées. N'utilisez pas le produit s'il est endommagé.

Danger ! Risque d'étouffement dû aux petites pièces, aux matériaux d'emballage ainsi qu'aux films de protection ! Tenez les enfants éloignés du produit et de son emballage.

Danger ! Risque d'étranglement par la dragonne. Tenez les enfants éloignés du produit.

Attention ! Risque de blessure par la lame intégrée. N'actionnez pas le bouton de coupe lorsque le couvercle est ouvert.

Attention ! Il existe différents risques liés à la manipulation des accumulateurs. Respectez les consignes suivantes :

• Ne court-circuitez pas la batterie et ne l'ouvrez pas. Une surchauffe, un risque d'incendie ou une explosion peuvent en résulter.
• Une mauvaise manipulation des batteries peut être dangereuse pour votre santé et pour l'environnement. Les accumulateurs peuvent contenir des métaux lourds toxiques et nocifs pour l'environnement (par ex. Cd = cadmium, Hg = mercure, Pb = plomb).
• Ne jamais jeter les accumulateurs dans le feu ou l'eau et/ou ne pas les soumettre à des contraintes mécaniques.
• Les batteries qui fuient peuvent endommager votre appareil. Utilisez des gants de protection lorsque vous manipulez des batteries endommagées ou qui fuient. Évitez tout contact avec la peau, les yeux et les muqueuses.
• Évitez les conditions et les températures extrêmes, par exemple les radiateurs ou la lumière directe du soleil.
• Vous êtes légalement tenu de vous débarrasser des

accumulateurs chez votre revendeur ou dans les points de collecte mis à disposition par l'organisme de recyclage compétent.

- Ne touchez pas les batteries endommagées ou qui fuient.

Attention ! Risque de pincement lors de la fermeture du couvercle !

Attention ! Risque de brûlure par la tête d'impression chaude ! Ne touchez pas la tête d'impression directement après son fonctionnement.

Attention ! Dommages matériels possibles ! Utilisez un adaptateur secteur de 5 V DC / 1 A maximum pour le chargement.

Attention ! Attention ! Bluetooth peut provoquer des interférences ! Assurez-vous que plusieurs appareils Bluetooth ne sont pas trop proches les uns des autres.

Attention ! Dommages matériels possibles ! N'utilisez que les rouleaux d'étiquettes recommandés par le fabricant.

Attention ! Dommages matériels possibles ! Si le produit présente des caractéristiques inhabituelles telles que bruit, odeur ou fumée, coupez immédiatement l'alimentation électrique ou éteignez l'appareil.

Attention ! Dommages matériels possibles ! Ne faites pas tomber l'appareil et ne le secouez pas.

Conseils d'utilisation

Avant d'utiliser l'appareil, veuillez lire ce mode d'emploi. Conservez ce mode d'emploi pour pouvoir vous y référer ultérieurement. Remettez tous les documents en cas de transmission de l'appareil à un tiers.

• Protégez l'appareil des rayons directs du soleil, des flammes nues, des sources de chaleur, de l'humidité et de la poussière.
• Des températures ambiantes élevées peuvent entraîner une mauvaise qualité d'impression.
• L'appareil n'est pas destiné à un usage professionnel.
• Pour recharger l'appareil, branchez-le exclusivement sur une prise de courant installée dans les règles de l'art. Veuillez tenir compte des indications figurant sous Caractéristiques techniques.
• N'utilisez que des accessoires qui répondent aux exigences mentionnées dans les caractéristiques techniques.
• N'ouvrez pas le couvercle pendant le fonctionnement.
• Assurez-vous que l'appareil n'est pas utilisé sans surveillance par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites.
• Veillez à ce que le compartiment à étiquettes et la tête d'impression ne soient pas encrassés.
• L'appareil n'est pas conçu pour un fonctionnement continu.
• Ne retirez pas ou n'endommagez pas l'autocollant latéral sur le rouleau d'étiquettes.

Contenu de la livraison

1 imprimante d'étiquettes PM220
1 câble de recharge
1 rouleau d'étiquettes
1 mode d'emploi

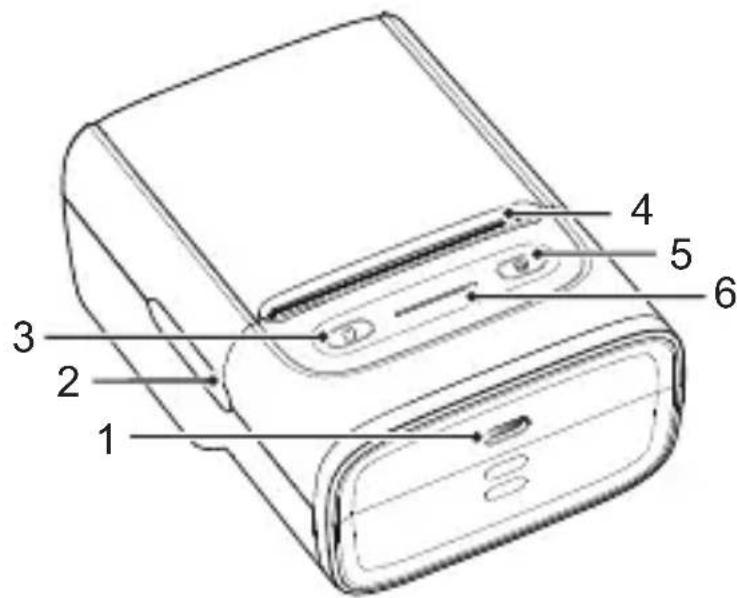

Aperçu des produits

1 Connexion USB-C 4 Couteau
2 Ouverture du bac à papier
5 Bouton d'avance papier
3 Bouton marche/arrêt 6 Indicateur LED

Charger la batterie

Chargez complètement l'appareil avant de l'utiliser pour la première fois. Vous pouvez voir le niveau de la batterie dans l'application.

Télécharger l'application

Téléchargez l'application "Labelnize". Pour ce faire, scannez le code QR suivant avec votre téléphone portable. Utilisez alternativement le Google Play Store pour les terminaux Android ou l'App Store pour les terminaux Apple.

Important : Vous pouvez utiliser l'application "Labelnize" sans vous inscrire ou vous connecter. Si vous deviez néanmoins vous inscrire ou vous connecter, veuillez consulter les informations sur la protection des données de l'application "Labelnize".

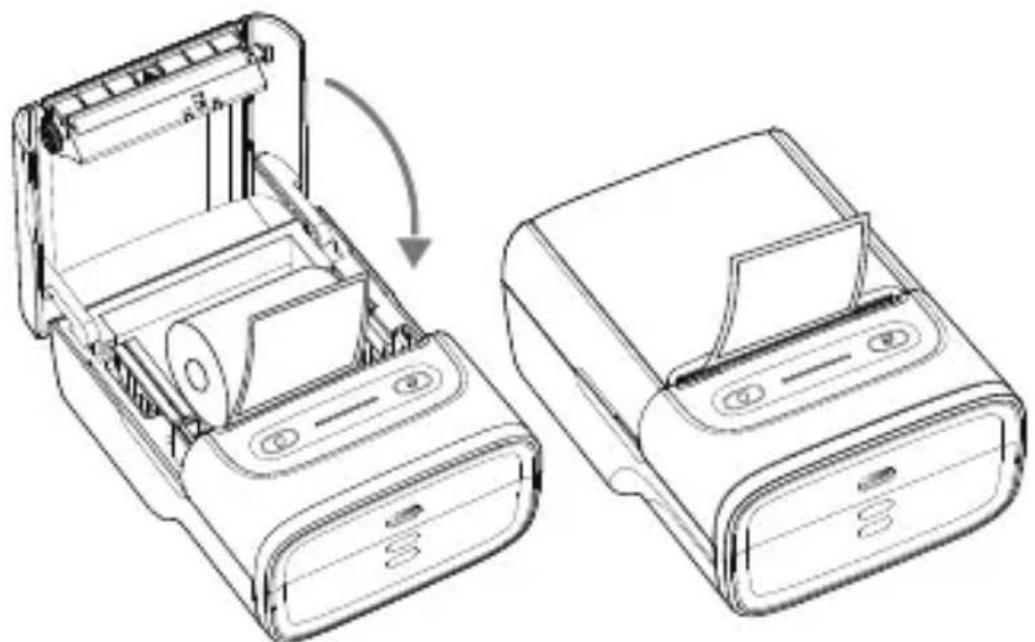

Insérer le rouleau d'étiquettes

1 Ouvrez le compartiment papier en tirant le couvercle vers le haut au niveau des encoches (2).

2 Placez le rouleau d'étiquettes dans l'appareil, côté étiquette vers le bas. Veillez à ce que 0,5 cm environ dépassent.

3 Fermez le couvercle. Appuyez longuement sur le bouton Marche/Arrêt (3) pour allumer l'appareil.

4 Appuyez longuement sur le bouton d'avance papier (5) pour effectuer un test d'impression.

Remarque : L'imprimante détecte automatiquement le format du rouleau d'étiquettes chargé.

Remarque : N'utilisez que les rouleaux d'éti- quettes recommandés par le fabricant.

Établir une connexion

1 Activez le Bluetooth sur votre téléphone.
2 Allumez l'appareil.
3 Ouvrez l'application et connectez-vous.

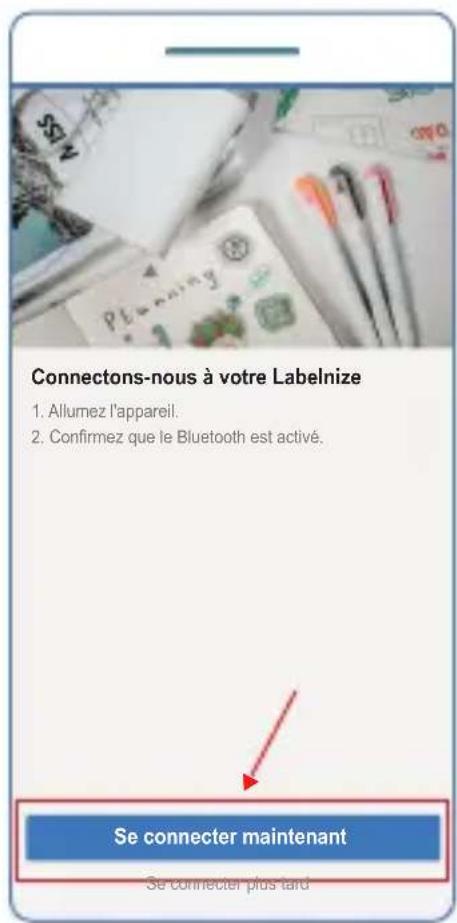

Connectons-nous à votre Labelnize 1. Allurnez l'appareil. 2. Confirmez que le Bluetooth est activé. Se connecter maintenant Se connecter plus tard

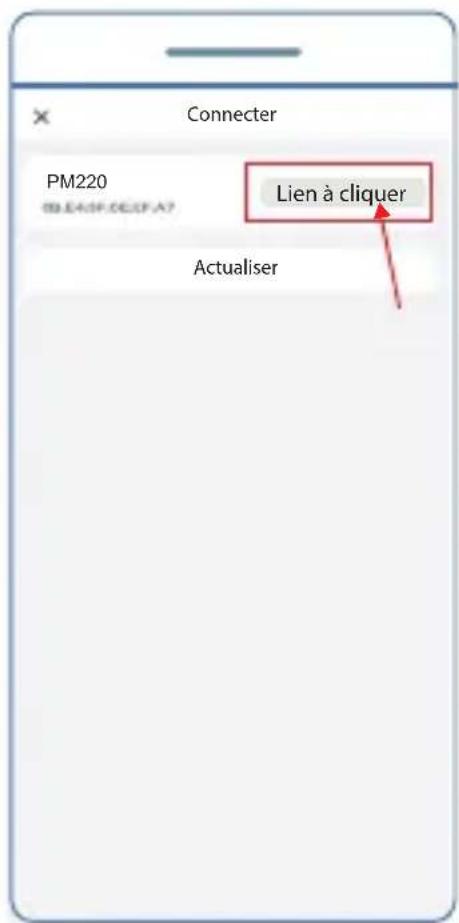

Connector PM220 03.E40F.0619.F.A? Actualiser Lien à cliquer

(Les illustrations montrent la version iOS de l'application.)

Créer une étiquette

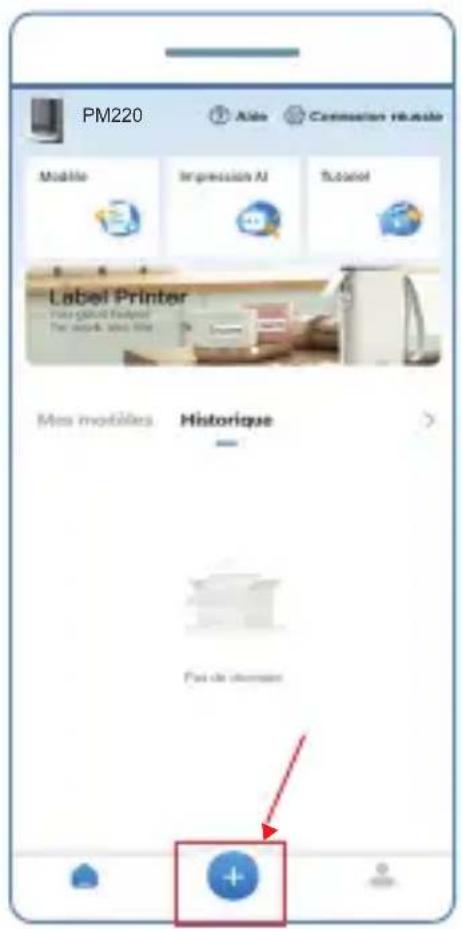

1 Tapez sur

2 Tapez sur

Papier d'écart Ajouter un élément Touter Coute-on Coute-QH Mathfronier Photos Mappa Cathy Digne Sauvegacier Impérimer

(Les illustrations montrent la version iOS de l'application.)

3 Sélectionnez un ou plusieurs éléments à modifier.
4 Choisissez le nombre de copies et imprimez l'éti- quette.

Papier d'écart Ajouter un élément Tinets Code 201 Code 201 Modérinu Photres Pains Cedra Ligns Sauvergarden Impérirar

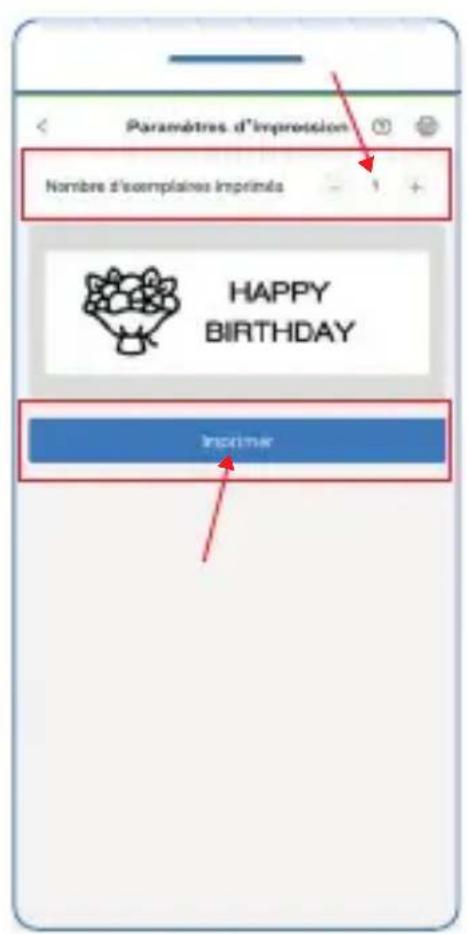

Paramètres d'impression Nombre d'exemplaines imprimés HAPPY BIRTHDAY Incrime

(Les illustrations montrent la version iOS de l'application.)

5 Une fois terminé, déplacez le papier latéralement vers le haut pour couper l'étiquette le long du cou-teau intégré.

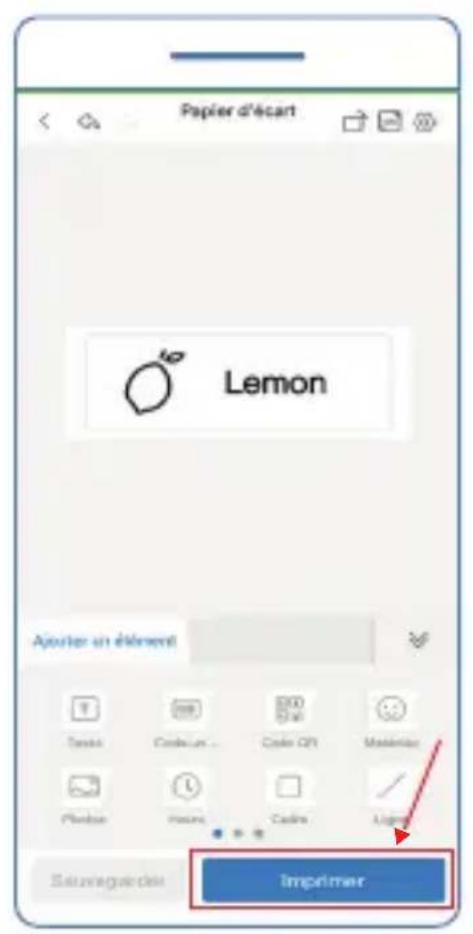

Imprimer les modèles

1 Sélectionnez le modèle souhaité.

2 Si nécessaire, modifiez le modèle sélectionné.

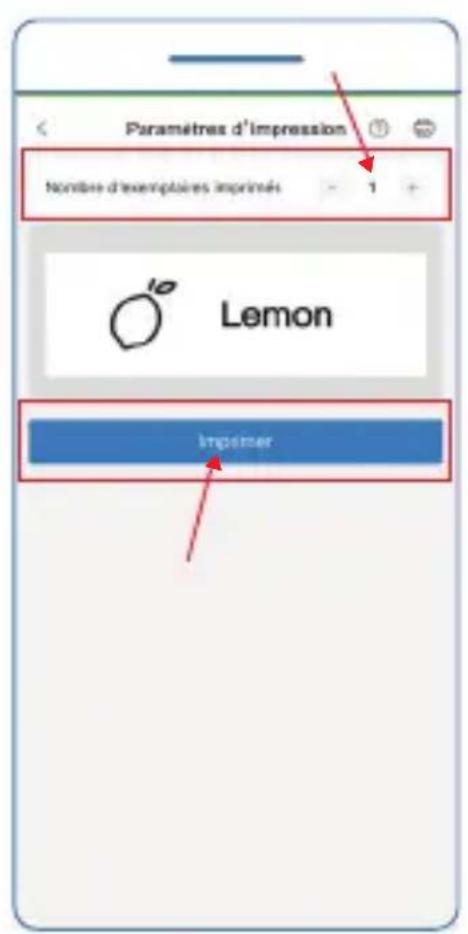

3 Choisissez le nombre de copies et imprimez l'éti- quette.

Papier d'écart Lemon Ajouter un élément Imprimer Sauwiegardie

Paramètres d'impression Nombre d'exemptaires imprimés - 1 + Lemon Impérer

(Les illustrations montrent la version iOS de l'application.)

4 Une fois terminé, déplacez le papier latéralement vers le haut pour couper l'étiquette le long du cou-teau intégré.

Indicateur LED

Statut Signification
Lumière éteinte	Chargement terminé / Appareil éteint
Blanc lumineux Appareil allumé
Blanc cligno-tant	Processus de chargement
Rouge vif Couverture ouverte
Rouge cligno-tant	Faible niveau de batterie / Pas de papier
Bleu lumineux Connexion Bluetooth réussie

Nettoyage

1 Éteignez l'appareil.
2 Nettoyez l'extérieur de l'appareil avec un chiffon doux, sec et non pelucheux. N'utilisez pas de produits de nettoyage ou de solvants.

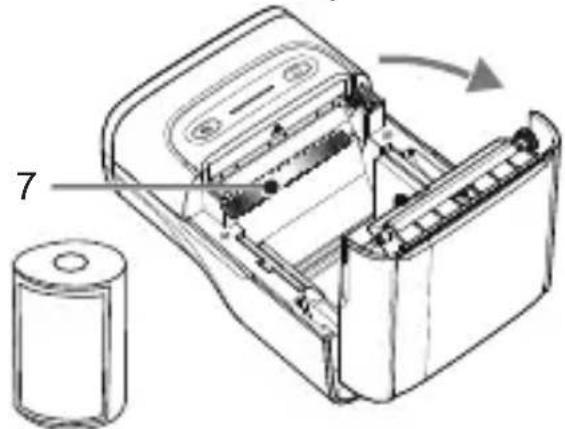

Nettoyage de la tête d'impression

1 Éteignez l'appareil.
2 Laissez refroidir l'appareil.
3 Ouvrez le couvercle.
4 Retirez le rouleau d'étiquettes.
5 Nettoyez la tête d'impression (7) avec un coton-tige humidifié dans de l'alcool (éthanol ou IPA).

Dérangement Solution
L'appareil ne démarre pas	Vérifier que l'appareil est allumé.
	Vérifier que l'appareil est bien connecté à l'application.
Les étiquettes ne sont pas correctement alignées	Appuyez brièvement sur la touche d'avance pour recalibrer l'étiquette.
	Le cas échéant, modifiez le format de l'étiquette dans l'application.

Les étiquettes ne sont pas clairement imprimées

Vérifier que la tête d'impression est propre. Nettoyez la tête d'impression si nécessaire.

N'utilisez que les rouleaux d'étiquettes recommandés par le fabricant.

Remarques sur l'élimination

Informez-vous sur les possibilités de reprise gratuite des appareils usagés auprès de votre revendeur.

L'emballage est composé de matériaux respectueux de l'environnement que vous pouvez éliminer dans les centres de recyclage locaux. Renseignez-vous auprès de votre commune sur les possibilités d'élimination correcte.

Respectez le marquage des matériaux d'emballage lors du tri des déchets, ceux-ci sont identifiés par des abréviations (b) et des numéros (a) ayant la signification suivante : 1-7 : Matières plastiques / 20-22 : Papier et carton / 80-98 : Matériaux composites.

Les batteries défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et ses amendements. Rapportez les piles et/ou l'appareil via les points de collecte proposés.

Le symbole ci-contre signifie que, conformément aux dispositions légales, les appareils électriques et électroniques usagés doivent être éliminés séparément des déchets ménagers. Déposez votre appareil au point de collecte de votre organisme communal d'élimination des déchets.

FR Cet appareil et ses cordons se recyclent À DÉPOSER EN MAGASIN A DÉPOSER EN DECHETERIE OU

Points de collecte sur www.quefalredemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

L'appareil et les matériaux d'emballage sont recyclables, éliminez-les séparément pour une meilleure gestion des déchets. Le logo Triman est valable en France uniquement.

Données techniques

Technique d'impression Thermique

Résolution 203 dpi

Largeur du rouleau 23-54 mm

Taille maximale d'im- pression 48 mm

Connexion Bluetooth, USB

Couteau Manuel

Batterie 1200 mAh

Raccordement USB-C

Bloc d'alimentation 5V DC / 1A nécessaire

Température de travail 5°C - 40°C

Température de stockage -20°C - 55°C

Poids 210 g

Dimensions 84,2 x 113 x 64,5 mm

Informations sur les piles

Ce mode d'emploi est fourni à titre d'information. Leur contenu n'est pas l'objet du contrat. Toutes les données indiquées ne sont que des valeurs nominales. Les équipements et options décrits peuvent varier en fonction des exigences spécifiques à chaque pays.

Information sur la protection des données

Go Europe GmbH n'est pas le fournisseur de l'application "Labelnize" et n'assume aucune responsabilité quant à la protection et au traitement des données à caractère personnel collectées ou traitées par des services ou des plateformes externes. Le fournisseur de l'application "Labelnize" est responsable de la protection de vos données personnelles. Veuillez lire la politique de confidentialité du fournisseur concerné pour obtenir des informations sur ses pratiques de traitement des données.

Déclaration de conformité

Nous, GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, ALLEMAGNE, déclarons sous notre seule responsabilité que le produit est conforme aux directives de l'UE : 2014/53/UE et 2011/65/UE. Vous trouverez le texte intégral de la déclaration de conformité UE à l'adresse Internet suivante ou en scannant le code QR.

Le sigle CE sur l'appareil atteste de la conformité. Vous trouverez la déclaration de conformité sur le site : http://productip.com/?f=30718b

Fabricant

GO Europe GmbH

Vers la centrale électrique 1

45527 Hattingen, Allemagne

www.go-europe.de
