PM220 - Etikettendrucker OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer Thermodrucker für Etiketten
Marke	Olympia
Modell	PM220
Drucktechnik	Thermodirekt (ohne Farbband)
Druckauflösung	203 dpi
Kompatible Rollenbreite	23 bis 54 mm
Maximale Druckbreite	48 mm
Anschlüsse	Bluetooth, USB-C
Schneidmesser	Manuell (integriert)
Akku	Li-Ion 1200 mAh, aufladbar über USB-C
Empfohlene externe Stromversorgung	5 V DC / 1 A (Netzteil nicht im Lieferumfang)
Abmessungen (L x B x H)	84,2 x 113 x 64,5 mm
Gewicht	210 g
Betriebstemperatur	5 °C bis 40 °C
Lagertemperatur	-20 °C bis 55 °C
Mobile App	Labelnize (iOS und Android)
Lieferumfang	Drucker, USB-C-Kabel, Etikettenrolle, Bedienungsanleitung
Wartung des Druckkopfes	Reinigung mit einem in Alkohol (Ethanol oder IPA) getränkten Wattestäbchen
LED-Anzeige	Weiß (eingeschaltet), weiß blinkend (Ladevorgang), rot (Deckel offen/kein Papier/Akku schwach), blau (Bluetooth-Verbindung)
Sicherheit	Nicht öffnen, heißen Druckkopf nicht berühren, integrierte Klinge gefährlich, außerhalb der Reichweite von Kindern aufbewahren

Häufig gestellte Fragen - PM220 OLYMPIA

Wie installiere ich die App für den PM220-Drucker?

Laden Sie die App Labelnize aus dem Google Play Store (Android) oder dem App Store (Apple) herunter. Scannen Sie den in der Anleitung enthaltenen QR-Code für einen schnellen Zugriff. Sie können die App ohne Registrierung nutzen.

Wie verbinde ich den PM220-Drucker mit meinem Telefon?

Aktivieren Sie Bluetooth auf Ihrem Telefon, schalten Sie den Drucker durch langes Drücken des Ein-/Ausschalters ein, öffnen Sie dann die Labelnize-App und wählen Sie das Gerät 'PM220' in der Liste aus.

Wie lade ich den Akku des PM220-Druckers?

Verwenden Sie das mitgelieferte USB-C-Kabel und schließen Sie es an ein 5V/1A-Netzteil (nicht im Lieferumfang enthalten) oder an einen USB-Anschluss eines Computers an. Die LED-Anzeige blinkt während des Ladevorgangs weiß und erlischt, wenn der Akku voll ist.

Welche Etikettenrollen kann ich verwenden?

Verwenden Sie nur die vom Hersteller empfohlenen Etikettenrollen mit einer Breite zwischen 23 und 54 mm. Der Drucker erkennt automatisch das Rollenformat.

Wie reinige ich den Druckkopf des PM220?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Öffnen Sie den Deckel, entfernen Sie die Rolle und reinigen Sie den Druckkopf mit einem in Alkohol (Ethanol oder IPA) getränkten Wattestäbchen.

Was tun, wenn der Drucker nicht richtig druckt?

Überprüfen Sie, ob der Druckkopf sauber ist, die Etikettenrolle korrekt eingelegt ist (ca. 0,5 cm ragt heraus) und die App verbunden ist. Drücken Sie kurz die Papiervorschubtaste, um eine Neukalibrierung durchzuführen.

Warum blinkt die LED-Anzeige rot?

Ein rotes Blinken zeigt entweder einen schwachen Akku oder fehlendes Papier an. Überprüfen Sie den Akkustand in der App und ersetzen Sie die Rolle bei Bedarf.

Kann ich den Drucker über längere Zeiträume ununterbrochen verwenden?

Das Gerät ist nicht für den Dauerbetrieb ausgelegt. Es wird empfohlen, Pausen einzulegen, um Überhitzung zu vermeiden und den Akku zu schonen.

Wie schneide ich das Etikett nach dem Druck ab?

Nach dem Druck führen Sie das Papier seitlich nach oben gegen das integrierte Messer, um das Etikett abzuschneiden. Achtung: Betätigen Sie die Schnitttaste nicht bei geöffnetem Deckel.

Was tun bei Papierstau oder falscher Ausrichtung?

Öffnen Sie den Deckel, entfernen Sie die Rolle, prüfen Sie auf Rückstände, setzen Sie die Rolle wieder ein und lassen Sie dabei etwa 0,5 cm überstehen. Drücken Sie kurz die Papiervorschubtaste, um eine Neukalibrierung durchzuführen.

BEDIENUNGSANLEITUNG PM220 OLYMPIA

DE Etikettendrucker PM220

6303 (grün/green/vert)

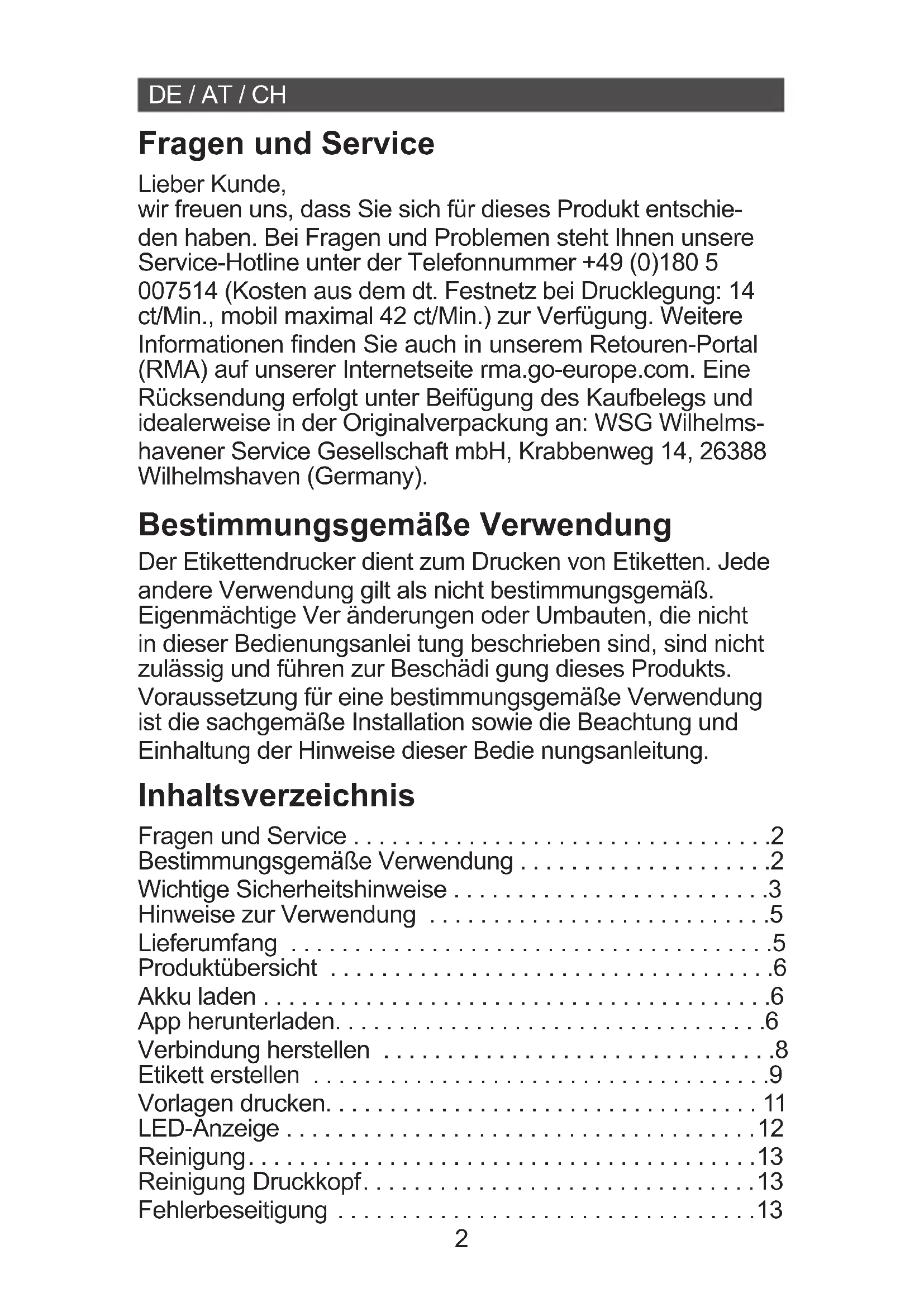

Fragen und Service

Lieber Kunde, wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Bei Fragen und Problemen steht Ihnen unsere Service-Hotline unter der Telefonnummer [phone] (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., mobil maximal 42 ct/Min.) zur Verfügung. Weitere Informationen finden Sie auch in unserem Retouren-Portal (RMA) auf unserer Internetseite rma.go-europe.com. Eine Rücksendung erfolgt unter Beifügung des Kaufbelegs und idealerweise in der Originalverpackung an: WSG Wilhelms-havener Service Gesellschaft mbH, Krabbenweg 14, 26388 Wilhelmshaven (Germany).

Bestimmungsgemäße Verwendung

Der Etikettendrucker dient zum Drucken von Etiketten. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Ver änderungen oder Umbauten, die nicht in dieser Bedienungsanlei tung beschrieben sind, sind nicht zulässig und führen zur Beschädi gung dieses Produkts. Voraussetzung für eine bestimmungsgemäße Verwendung ist die sachgemäße Installation sowie die Beachtung und Einhaltung der Hinweise dieser Bedie nungsanleitung.

Inhaltsverzeichnis

Fragen und Service ....2
Bestimmungsgemäße Verwendung .....2
Wichtige Sicherheitshinweise ....3
Hinweise zur Verwendung ....5
Lieferumfang 5
Produktübersicht 6
Akku laden....6
App herunterladen....6
Verbindung herstellen ....8
Etikett erstellen 9
Vorlagen drucken. 11
LED-Anzeige 12
Reinigung....13
Reinigung Druckkopf....13
Fehlerbeseitigung 13

Hinweise zur Entsorgung ....14

Technische Daten 15

Batterieinformation 15

Technische Änderungen ....16

Datenschutzinformation....16

Konformitätserklärung .....16

Hersteller 16

Wichtige Sicherheitshinweise

Gefahr! Gefahr eines Stromschlags! Das Produkt niemals selbst öffnen oder reparieren. Blanke Kontakte niemals mit metallischen Gegenständen berühren. Das Produkt niemals mit nassen Händen bedienen. Betreiben Sie das Produkt nicht, wenn es beschädigt ist.

Gefahr! Erstickungsgefahr durch Kleinteile, Verpackungsmaterialien sowie Schutzfolien! Halten Sie Kinder vom Produkt und dessen Verpackung fern.

Gefahr! Strangulationsgefahr durch Handschlaufe. Halten Sie Kinder vom Produkt fern.

Warnung! Verletzungsgefahr durch integriertes Messer. Betätigen Sie nicht die Schneidetaste bei geöffnetem Deckel.

Vorsicht! Es bestehen unterschiedliche Gefahren im Umgang mit Akkus. Beachten Sie folgende Hinweise:

- Schließen Sie den Akku nicht kurz und öffnen Sie den Akku nicht. Überhitzung, Brandgefahr oder Explosion können die Folge sein.

- Unsachgemäßer Umgang mit Akkus kann Ihre Gesundheit und die Umwelt gefährden. Akkus können giftige und umweltschädliche Schwermetalle enthalten (bspw. Cd = Cadmium, Hg = Quecksilber, Pb = Blei).

- Akkus niemals in Feuer oder Wasser werfen und/oder nicht mechanisch belasten.

• Auslaufende Akkus können Ihr Gerät beschädigen. Verwenden Sie Schutzhandschuhe im Umgang mit beschädigten oder auslaufenden Akkus. Vermeiden Sie jeden Kontakt mit Haut, Augen und Schleimhäuten.
• Vermeiden Sie extreme Bedingungen und Temperaturen bspw. durch Heizkörper oder direktes Sonnenlicht.
• Sie sind gesetzlich verpflichtet, Akkus bei Ihrem Händler bzw. über die vom zuständigen Entsorgungsträger bereitgestellten Sammelstellen zu entsorgen.
• Berühren Sie keine beschädigten oder auslaufenden Akkus.

Vorsicht! Klemmgefahr beim Schließen des Deckels!

Vorsicht! Verbrennungsgefahr durch heißen Druckkopf! Berühren Sie nicht direkt nach dem Betrieb den Druckkopf.

Achtung! Sachschaden möglich! Verwenden Sie zum Laden ein Netzteil mit max. 5 V DC / 1 A.

Achtung! Achtung! Bluetooth kann Störungen verursachen! Stellen Sie sicher, dass nicht mehrere Bluetooth-Geräte zu nah aneinander liegen.

Achtung! Sachschaden möglich! Verwenden Sie nur Etikettenrollen, die vom Hersteller empfohlen werden.

Achtung! Sachschaden möglich! Sollte das Produkt ungewöhnliche Eigenschaften wie Geräusche, Geruch oder Rauch aufweisen, unterbrechen Sie umgehend die Stromzufuhr oder schalten Sie das Gerät aus.

Achtung! Sachschaden möglich! Lassen Sie das Gerät nicht fallen und schütteln Sie es nicht.

Hinweise zur Verwendung

Bevor Sie das Gerät benutzen, lesen Sie bitte diese Bedienungsanleitung. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Übergeben Sie alle Unterlagen bei Weitergabe des Geräts an Dritte.

• Schützen Sie das Gerätvor direkter Sonneneinstrahlung, offenem Feuer, Hitzequellen, Nässe, Feuchtigkeit und Staub.
• Hohe Umgebungstemperaturen können zu einer schlechten Druckqualität führen.
• Das Gerät ist nicht für gewerblichen Gebrauch bestimmt.
• Schließen Sie das Gerät zum Laden ausschließlich an einer fachgerecht installierten Steckdose an. Beachten Sie die Angaben unter Technische Daten.
• Verwenden Sie nur Zubehör, das die Anforderungen unter Technische Daten erfüllt.
• Öffnen Sie nicht den Deckel während des Betriebs.
• Stellen Sie sicher, dass das Gerät nicht unbeaufsichtigt von Kindern oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten verwendet wird.
• Achten Sie darauf, dass das Etikettenfach und der Druckkopf frei von Verschmutzungen sind.
• Das Gerät ist nicht für den Dauerbetrieb geeignet.
• Entfernen oder beschädigen Sie nicht den seitlichen Aufkleber auf der Etikettenrolle.

Lieferumfang

1 Etikettendrucker PM220
1 Ladekabel
1 Etikettenrolle
1 Bedienungsanleitung

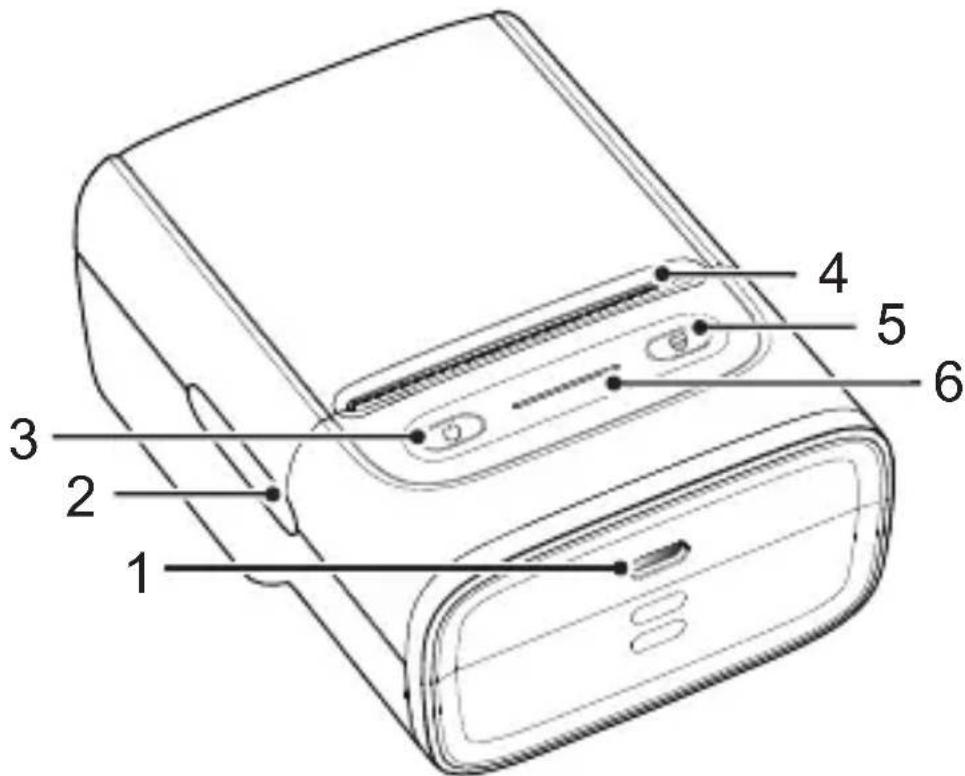

Produktübersicht

1 USB-C Anschluss 4 Messer
2 Papierfachöffner 5 Papiervorschubtaste
3 Ein-/Austaste 6 LED-Anzeige

Akku laden

Laden Sie das Gerät vor der ersten Verwendung vollständig auf. Den Akkustand sehen Sie in der App.

App herunterladen

Laden Sie die App „Labelnize“ herunter. Scannen Sie hierfür den folgenden QR-Code mit Ihrem Mobiltelefon. Nutzen Sie alternativ für Android-Endgeräte den Google Play Store oder für Apple-Endgeräte den App Store.

Wichtig: Sie können die App „Labelnize“ ohne Registrierung bzw. Anmeldung benutzen. Sollten Sie dennoch eine Registrierung bzw. Anmeldung durchführen, beachten Sie die Datenschutzinformationen der App „Labelnize“.

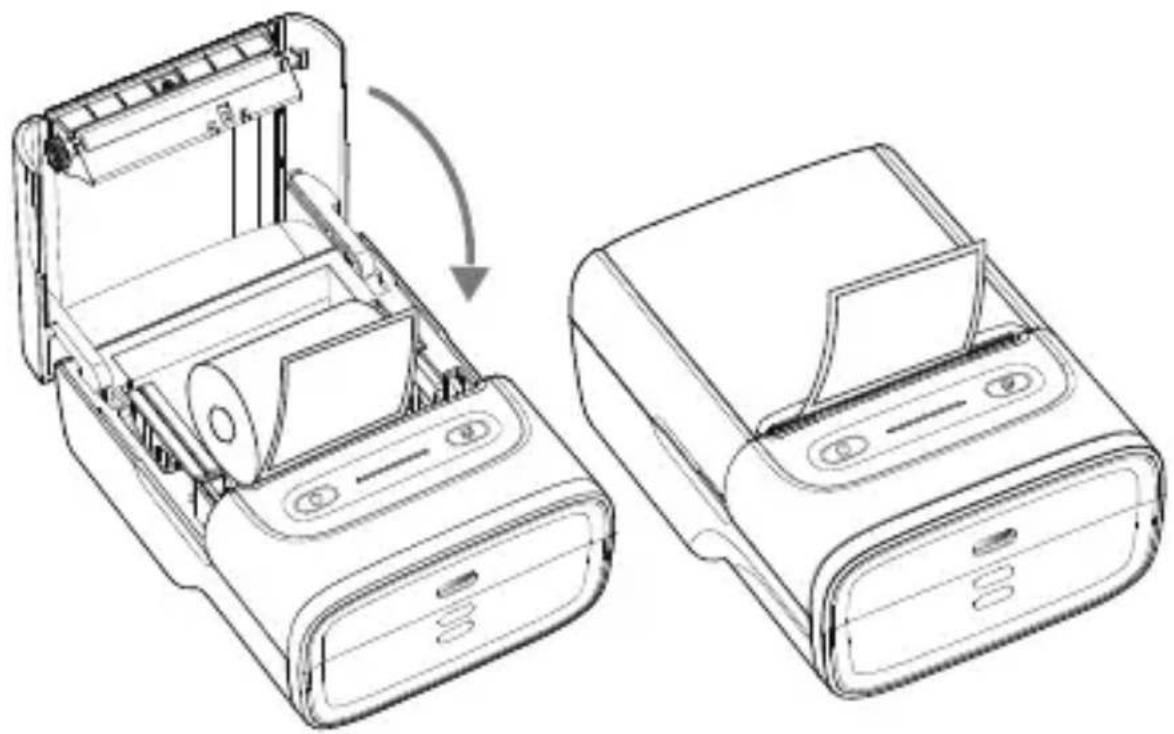

Etikettenrolle einlegen

1 Öffnen Sie das Papierfach indem Sie den Deckel an den Einkerbungen (2) nach oben ziehen.
2 Legen Sie die Etikettenrolle mit der Etikettenseite nach unten in das Gerät. Achten Sie darauf, dass etwa 0,5 cm überstehen.
3 Schließen Sie den Deckel. Drücken Sie lange die Ein-/Austaste (3), um das Gerät einzuschalten.
4 Drücken Sie lange die Papiervorschubtaste (5), um einen Testdruck durchzuführen.

Hinweis: Der Drucker erkennt automatisch das Format der eingelegten Etikettenrolle.

Hinweis: Verwenden Sie nur Etikettenrollen, die vom Hersteller empfohlen werden.

Verbindung herstellen

1 Schalten Sie Bluetooth auf Ihrem Handy ein.
2 Schalten Sie das Gerät ein.

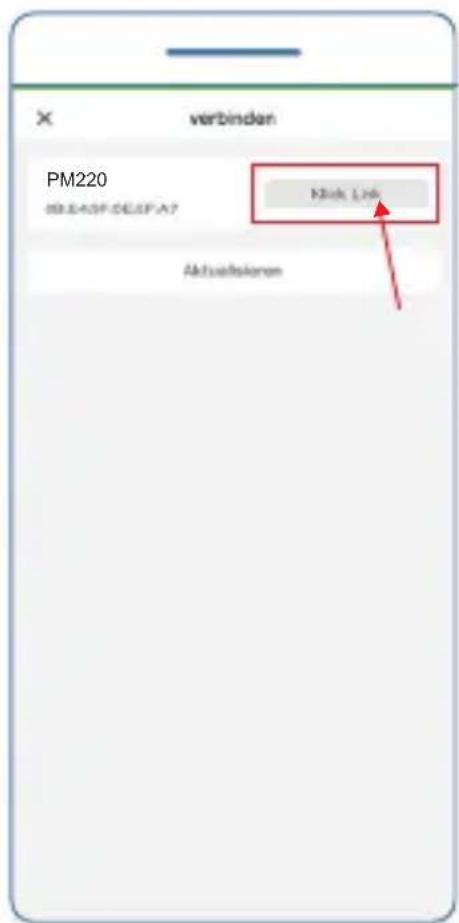

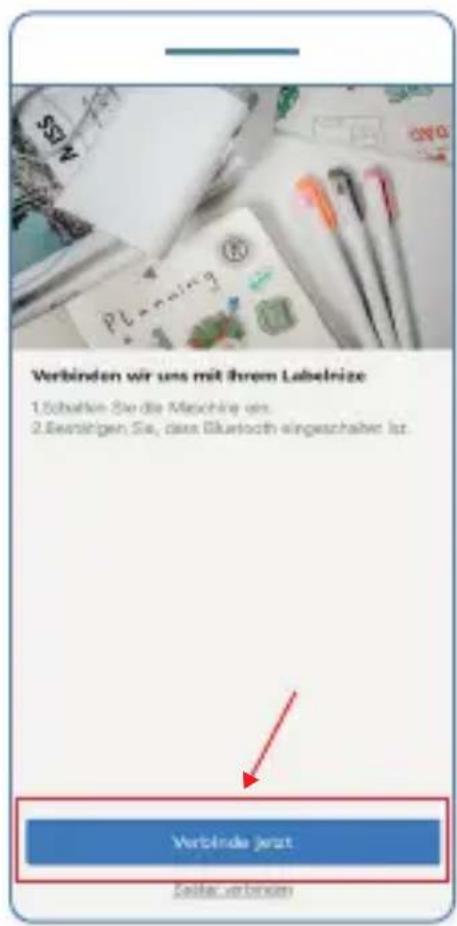

3 Öffnen Sie die App und stellen Sie eine Verbindung her.

(Die Abbildungen zeigen die iOS-Version der App.)

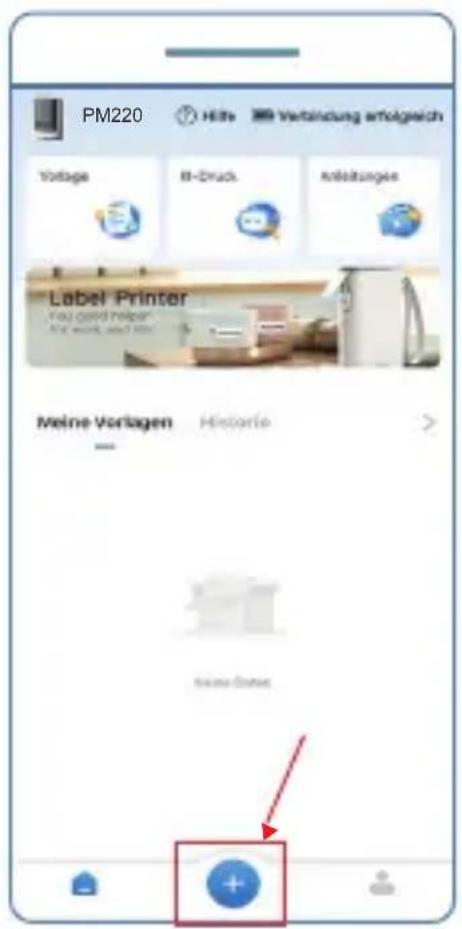

Etikett erstellen

1 Tippen Sie auf

2 Tippen Sie auf

(Die Abbildungen zeigen die iOS-Version der App.)

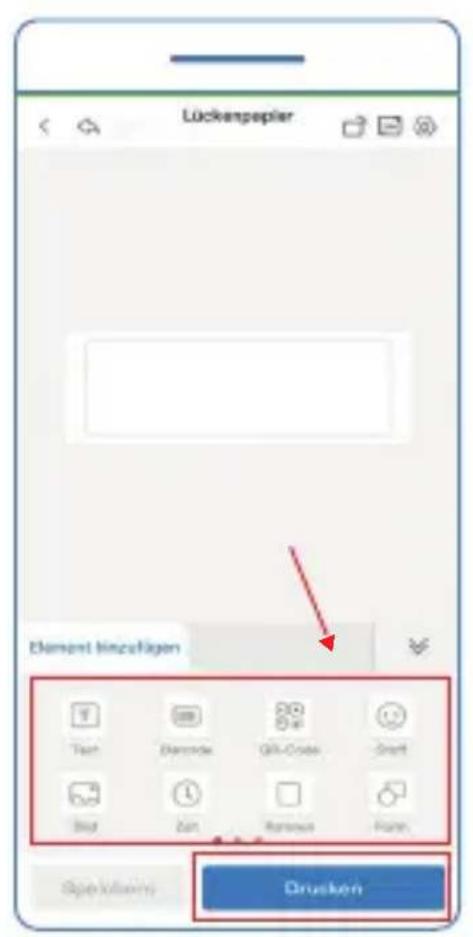

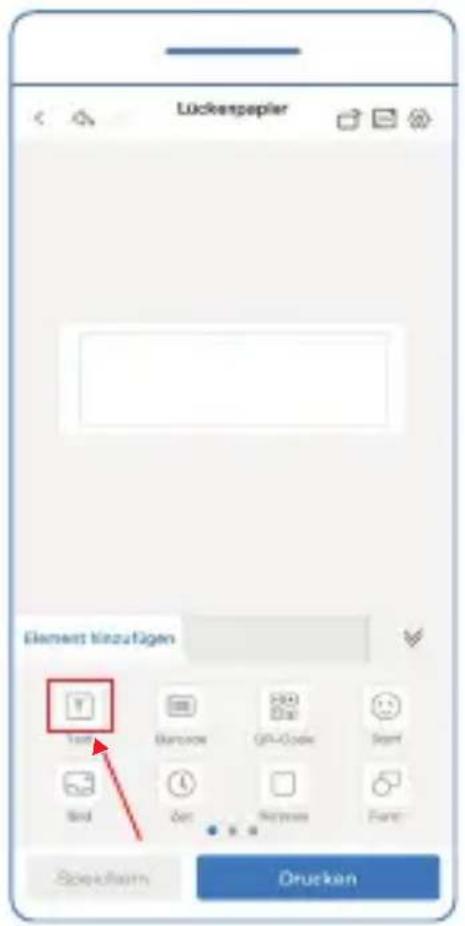

3 Wählen Sie ein oder mehrere Elemente zum Bearbeiten aus.

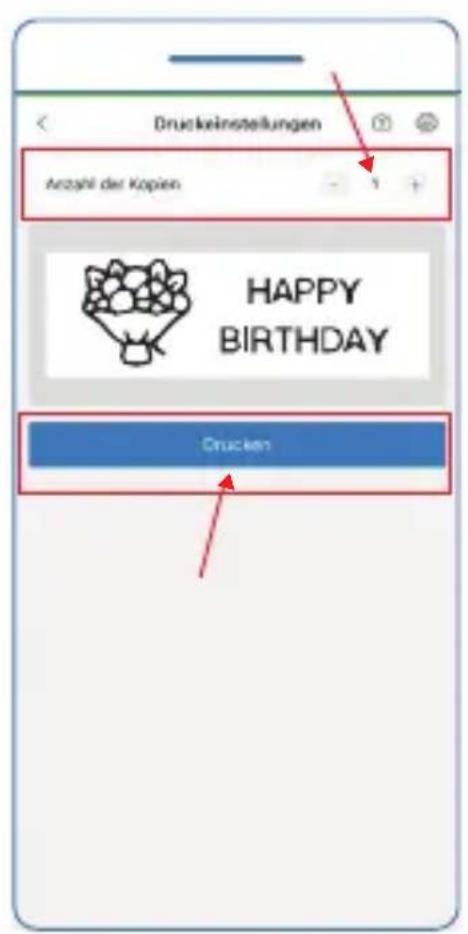

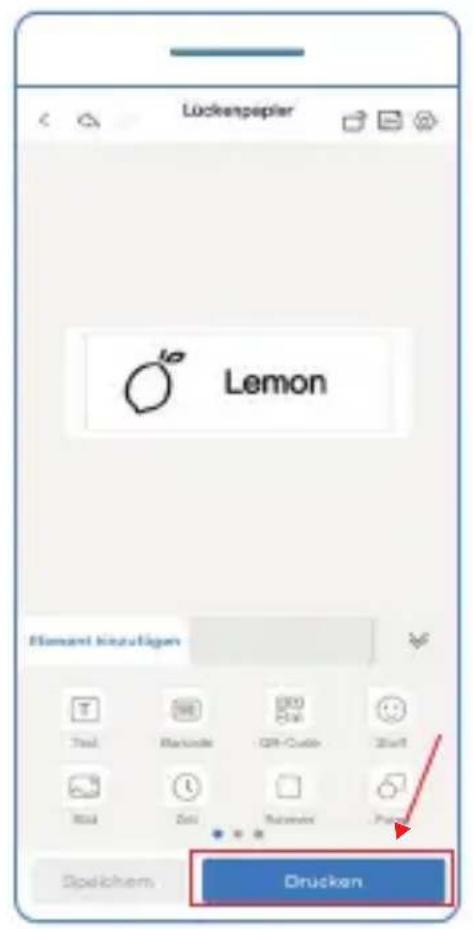

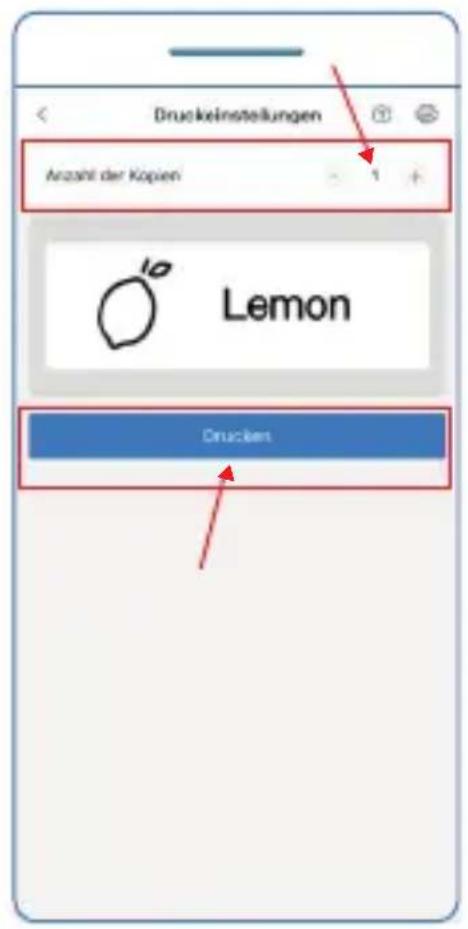

4 Wählen Sie die Anzahl der Kopien und drucken Sie das Etikett.

(Die Abbildungen zeigen die iOS-Version der App.)

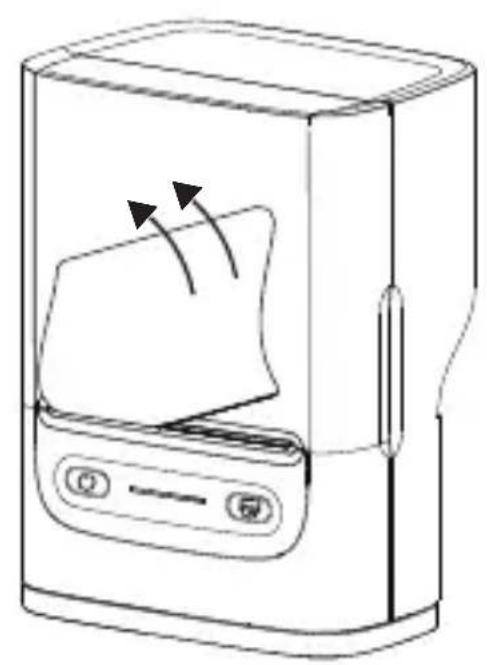

5 Bewegen Sie nach Fertigstellung das Papier seitlich nach oben, um das Etikett entlang dem integrierten Messer zu schneiden.

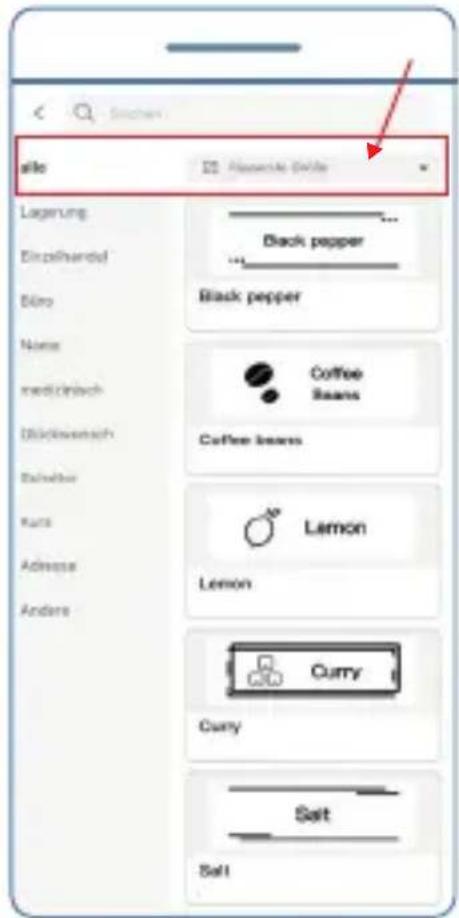

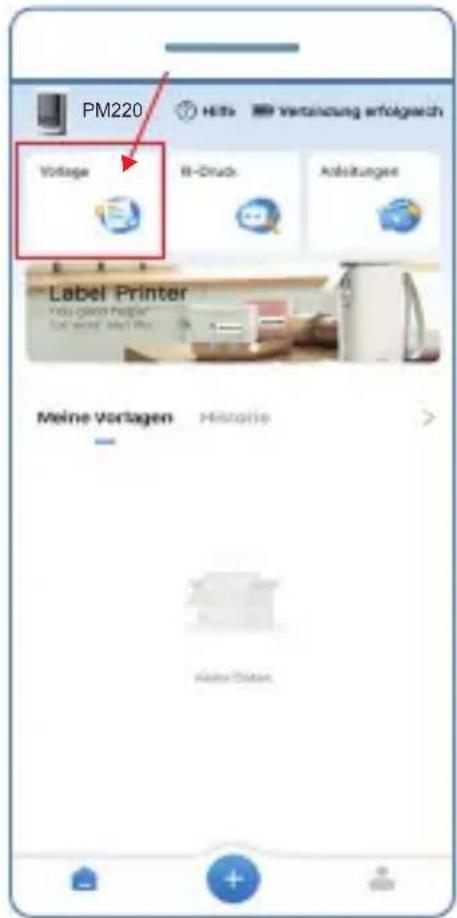

1 Wählen Sie die gewünschte Vorlage aus.

(Die Abbildungen zeigen die iOS-Version der App.)

2 Bearbeiten Sie bei Bedarf die ausgewählte Vorlage.
3 Wählen Sie die Anzahl der Kopien und drucken Sie das Etikett.

(Die Abbildungen zeigen die iOS-Version der App.)

4 Bewegen Sie nach Fertigstellung das Papier seitlich nach oben, um das Etikett entlang dem integrierten Messer zu schneiden.

LED-Anzeige

Status Bedeutung

Licht aus Ladevorgang beendet /Gerät ausgeschaltet

Weiß leuchtend Gerät eingeschaltet

Weiß blinkend Ladevorgang

Rot leuchtend Abdeckung offen

Rot blinkend Schwacher Akkustand / Kein Papier

Blau leuchtend Bluetooth-Verbindung erfolgreich

Reinigung

1 Schalten Sie das Gerät aus.
2 Reinigen Sie das Gerät von außen mit einem weichen, trockenen, fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

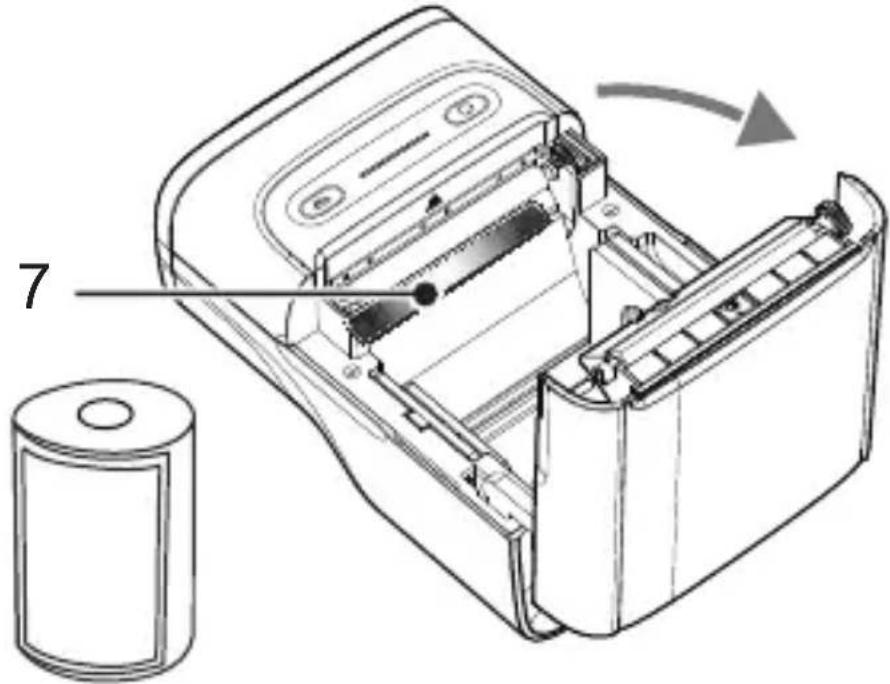

Reinigung Druckkopf

1 Schalten Sie das Gerät aus.
2 Lassen Sie das Gerät abkühlen.
3 Öffnen Sie den Deckel.
4 Entfernen Sie die Etikettenrolle.
5 Reinigen Sie den Druckkopf (7) mit einem in Alkohol (Ethanol oder IPA) angefeuchteten Wattestäbchen.

Fehlerbeseitigung

Störung Lösung

Das Gerät startet nicht Pri

fen Sie, ob das Gerät eingeschaltet ist.

Prüfen Sie, ob das Gerät mit der App verbunden ist.

Die Etiketten sind nicht korrekt ausgerichtet	Drücken Sie kurz die Vorschub-taste, um das Etikett neu zu kalibrieren.Ändern Sie ggf. das Etiketten-format in der App.
Die Etiketten sind nicht deutlich bedruckt	Prüfen Sie, ob der Druckkopf sauber ist. Reinigen Sie ggf. den Druckkopf.Verwenden Sie nur Etiketten-rollen, die vom Hersteller empfohlen werden.

Hinweise zur Entsorgung

Informieren Sie sich über die Möglichkeiten der unentgeltlichen Rücknahme von Altgeräten und verbrauchten Batterien bei Ihrem Händler.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Informieren Sie sich bei Ihrer Kommune über die Möglichkeiten der korrekten Entsorgung.

Beachten Sie die Kennzeichnung des Verpackungsmaterials bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (b) und Nummern (a) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien und/oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte aufgrund gesetzlicher Bestimmungen getrennt vom Hausmüll zu entsorgen sind. Entsorgen Sie Ihr Gerät bei der Sammelstelle Ihres kommunalen Entsorgungsträgers.

Technische Daten

Drucktechnik Thermisch

Auflösung 203 dpi

Rollenbreite 23-54 mm

Maximale Druckgröße 48 mm

Verbindung Bluetooth, USB

Messer Manuell

Akku 1200 mAh

Anschluss USB-C

Erforderliches Netzteil 5V DC / 1A

Arbeitstemperatur 5°C - 40°C

Lagertemperatur -20°C - 55°C

Gewicht 210 g

Abmessungen 84,2 x 113 x 64,5 mm

Batterieinformation

Li-ion Batterie: 0 % Quecksilber, 0% Cadmium,

7.4V, 1200mAh

Technische Änderungen

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

Datenschutzinformation

Die Go Europe GmbH ist nicht der Anbieter der App „Labelni- ze“ und übernimmt keine Verantwortung für den Datenschutz und die Verarbeitung personenbezogener Daten, die über externe Dienste oder Plattformen erhoben oder verarbeitet werden. Für den Schutz Ihrer persönlichen Daten ist der Anbieter der App „Labelnize“ verantwortlich. Bitte lesen Sie die Datenschutzrichtlinien des entsprechenden Anbieters, um Informationen zu deren Datenverarbeitungspraktiken zu erhalten.

Konformitätserklärung

Wir, GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt den EU-Richtlinien: 2014/53/EU und 2011/65/EU entspricht. Den gesamten Text der EU-Konformitätserklärung finden Sie unter folgender Internetadresse oder durch Scannen des QR-Codes.

Das CE-Zeichen auf dem Gerät bestätigt die Konformität. Die Konformitätserklärung finden Sie unter: http://productip.com/?f=30718b

Hersteller

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Deutschland

www.go-europe.de

[e-mail]
