P22 - Etikettendrucker OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Thermodirekt-Etikettendrucker
Druckauflösung	203 dpi
Rollenbreite	15 mm
Druckbreite	12 mm
Etikettentyp	Einfach / Endlos
Konnektivität	Bluetooth 5.1
Akkukapazität	1300 mAh
Stromversorgung	USB-C (5V DC / 1A erforderlich)
Abmessungen (L x H x T)	79,5 x 30 x 130,6 mm
Gewicht	172 g
Schneider	Manuell
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	30 % bis 75 %
Automatische Abschaltung	Nie, 15 min, 30 min, 60 min
Reinigung des Druckkopfs	Mit einem in Alkohol (Ethanol oder IPA) getränkten Wattestäbchen
Lieferumfang	Drucker, Ladekabel, Etikettenrolle, Bedienungsanleitung
Verwendungszweck	Haushalt, nicht gewerblich
Sicherheit	Überhitzungsschutz, automatische Abschaltung bei Überhitzung
Garantie	Siehe Herstellerhinweise
Erforderliche App	Labelnize (kostenlos, ohne Anmeldung)

Häufig gestellte Fragen - P22 OLYMPIA

Wie lade ich den Akku des P22-Druckers auf?

Schließen Sie das mitgelieferte USB-C-Kabel am Drucker und an ein Netzteil mit maximal 5V DC / 1A an. Die grüne LED blinkt während des Ladevorgangs und erlischt, wenn der Akku voll ist. Laden Sie das Gerät vor der ersten Verwendung vollständig auf.

Wie verbinde ich den Drucker mit meinem Telefon?

Aktivieren Sie Bluetooth auf Ihrem Telefon, schalten Sie den Drucker ein und öffnen Sie die Labelnize-App. Die App erkennt den Drucker und stellt die Verbindung her. Die LED leuchtet blau bei erfolgreicher Verbindung.

Was tun, wenn sich der Drucker nicht einschaltet?

Überprüfen Sie, ob das Gerät eingeschaltet ist, indem Sie die Ein-/Aus-Taste lange drücken. Stellen Sie sicher, dass der Akku geladen ist. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Fehlerbehebung in der Anleitung.

Wie reinige ich den Druckkopf?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Öffnen Sie den Deckel und reinigen Sie den Druckkopf mit einem in Alkohol getränkten Wattestäbchen (Ethanol oder IPA). Vermeiden Sie Berührung mit den Fingern.

Wie kalibriere ich die Etiketten?

Nach dem Einlegen einer neuen Rolle drücken Sie kurz die Ein-/Aus-/Vorschubtaste. Der Drucker führt einen Testdruck durch und erkennt automatisch das Etikettenformat.

Kann ich nicht empfohlene Etikettenrollen verwenden?

Es wird empfohlen, nur die vom Hersteller empfohlenen Rollen zu verwenden, um eine optimale Druckqualität zu gewährleisten und Schäden am Gerät zu vermeiden.

Was bedeutet die dauerhaft rote LED?

Eine dauerhaft rote LED zeigt an, dass der Deckel geöffnet ist oder das Papier aufgebraucht ist. Überprüfen Sie den Deckel und schließen Sie ihn richtig, oder ersetzen Sie die Rolle.

Wie schneide ich das Etikett nach dem Druck?

Bewegen Sie den Schneiderknopf (seitlich) nach oben, um das Etikett zu schneiden. Achtung: Betätigen Sie den Knopf nicht bei geöffnetem Deckel.

Ist die Labelnize-App erforderlich?

Ja, die Labelnize-App ist erforderlich, um Etiketten zu erstellen und zu drucken. Sie können sie kostenlos aus dem Google Play Store oder dem App Store herunterladen. Eine Registrierung ist nicht erforderlich.

Was tun bei Papierstau?

Schalten Sie den Drucker aus, öffnen Sie den Deckel und entfernen Sie vorsichtig das eingeklemmte Papier. Überprüfen Sie, ob die Rolle richtig eingelegt ist. Schließen Sie den Deckel und schalten Sie das Gerät wieder ein.

BEDIENUNGSANLEITUNG P22 OLYMPIA

6301 (weiß/white/blanc)

Fragen und Service

Lieber Kunde, wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Bei Fragen und Problemen steht Ihnen unsere Service-Hotline unter der Telefonnummer [phone] (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., mobil maximal 42 ct/Min.) zur Verfügung. Weitere Informationen finden Sie auch in unserem Retouren-Portal (RMA) auf unserer Internetseite rma.go-europe.com. Eine Rücksendung erfolgt unter Beifügung des Kaufbelegs und idealerweise in der Originalverpackung an: WSG Wilhelms-havener Service Gesellschaft mbH, Krabbenweg 14, 26388 Wilhelmshaven (Germany).

Bestimmungsgemäße Verwendung

Der Etikettendrucker dient zum Drucken von Etiketten. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Ver änderungen oder Umbauten, die nicht in dieser Bedienungsanlei tung beschrieben sind, sind nicht zulässig und führen zur Beschädi gung dieses Produkts. Voraussetzung für eine bestimmungsgemäße Verwendung ist die sachgemäße Installation sowie die Beachtung und Einhaltung der Hinweise dieser Bedie nungsanleitung.

Inhaltsverzeichnis

Fragen und Service ....2
Bestimmungsgemäße Verwendung .....2
Wichtige Sicherheitshinweise ....3
Hinweise zur Verwendung ....5
Lieferumfang ....5
Produktübersicht 6
Akku laden....6
App herunterladen....6
Verbindung herstellen ....8
Etikett erstellen 9
Vorlagen drucken. 11
LED-Anzeige 12
Reinigung....13
Reinigung Druckkopf....13
Fehlerbeseitigung 13

Hinweise zur Entsorgung 14

Technische Daten 14

Technische Änderungen ....15

Datenschutzinformation....15

Konformitätserklärung .....16

Hersteller 16

Wichtige Sicherheitshinweise

Gefahr! Gefahr eines Stromschlags! Das Produkt niemals selbst öffnen oder reparieren. Blanke Kontakte niemals mit metallischen Gegenständen berühren. Das Produkt niemals mit nassen Händen bedienen. Betreiben Sie das Produkt nicht, wenn es beschädigt ist.

Gefahr! Erstickungsgefahr durch Kleinteile, Verpackungsmaterialien sowie Schutzfolien! Halten Sie Kinder vom Produkt und dessen Verpackung fern.

Gefahr! Strangulationsgefahr durch Handschlaufe. Halten Sie Kinder vom Produkt fern.

Warnung! Verletzungsgefahr durch integriertes Messer. Betätigen Sie nicht die Schneidetaste bei geöffnetem Deckel.

Vorsicht! Es bestehen unterschiedliche Gefahren im Umgang mit Akkus. Beachten Sie folgende Hinweise:

- Schließen Sie den Akku nicht kurz und öffnen Sie den Akku nicht. Überhitzung, Brandgefahr oder Explosion können die Folge sein.

- Unsachgemäßer Umgang mit Akkus kann Ihre Gesundheit und die Umwelt gefährden. Akkus können giftige und umweltschädliche Schwermetalle enthalten (bspw. Cd = Cadmium, Hg = Quecksilber, Pb = Blei).

- Akkus niemals in Feuer oder Wasser werfen und/oder nicht mechanisch belasten.

• Auslaufende Akkus können Ihr Gerät beschädigen. Verwenden Sie Schutzhandschuhe im Umgang mit beschädigten oder auslaufenden Akkus. Vermeiden Sie jeden Kontakt mit Haut, Augen und Schleimhäuten.
• Vermeiden Sie extreme Bedingungen und Temperaturen bspw. durch Heizkörper oder direktes Sonnenlicht.
• Sie sind gesetzlich verpflichtet, Akkus bei Ihrem Händler bzw. über die vom zuständigen Entsorgungsträger bereitgestellten Sammelstellen zu entsorgen.
• Berühren Sie keine beschädigten oder auslaufenden Akkus.

Vorsicht! Klemmgefahr beim Schließen des Deckels!

Vorsicht! Verbrennungsgefahr durch heißen Druckkopf! Berühren Sie nicht direkt nach dem Betrieb den Druckkopf.

Achtung! Sachschaden möglich! Verwenden Sie zum Laden ein Netzteil mit max. 5 V DC / 1 A.

Achtung! Achtung! Bluetooth kann Störungen verursachen! Stellen Sie sicher, dass nicht mehrere Bluetooth-Geräte zu nah aneinander liegen.

Achtung! Sachschaden möglich! Verwenden Sie nur Etikettenrollen, die vom Hersteller empfohlen werden.

Achtung! Sachschaden möglich! Sollte das Produkt ungewöhnliche Eigenschaften wie Geräusche, Geruch oder Rauch aufweisen, unterbrechen Sie umgehend die Stromzufuhr oder schalten Sie das Gerät aus.

Achtung! Sachschaden möglich! Lassen Sie das Gerät nicht fallen und schütteln Sie es nicht.

Hinweise zur Verwendung

Bevor Sie das Gerät benutzen, lesen Sie bitte diese Bedienungsanleitung. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Übergeben Sie alle Unterlagen bei Weitergabe des Geräts an Dritte.

• Schützen Sie das Gerätvor direkter Sonneneinstrahlung, offenem Feuer, Hitzequellen, Nässe, Feuchtigkeit und Staub.
• Hohe Umgebungstemperaturen können zu einer schlechten Druckqualität führen.
• Das Gerät ist nicht für gewerblichen Gebrauch bestimmt.
• Schließen Sie das Gerät zum Laden ausschließlich an einer fachgerecht installierten Steckdose an. Beachten Sie die Angaben unter Technische Daten.
• Verwenden Sie nur Zubehör, das die Anforderungen unter Technische Daten erfüllt.
• Öffnen Sie nicht den Deckel während des Betriebs.
• Stellen Sie sicher, dass das Gerät nicht unbeaufsichtigt von Kindern oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten verwendet wird.
• Achten Sie darauf, dass das Etikettenfach und der Druckkopf frei von Verschmutzungen sind.
• Das Gerät ist nicht für den Dauerbetrieb geeignet.
• Entfernen oder beschädigen Sie nicht den seitlichen Aufkleber auf der Etikettenrolle.

Lieferumfang

1 Etikettendrucker P22
1 Ladekabel
1 Etikettenrolle
1 Bedienungsanleitung

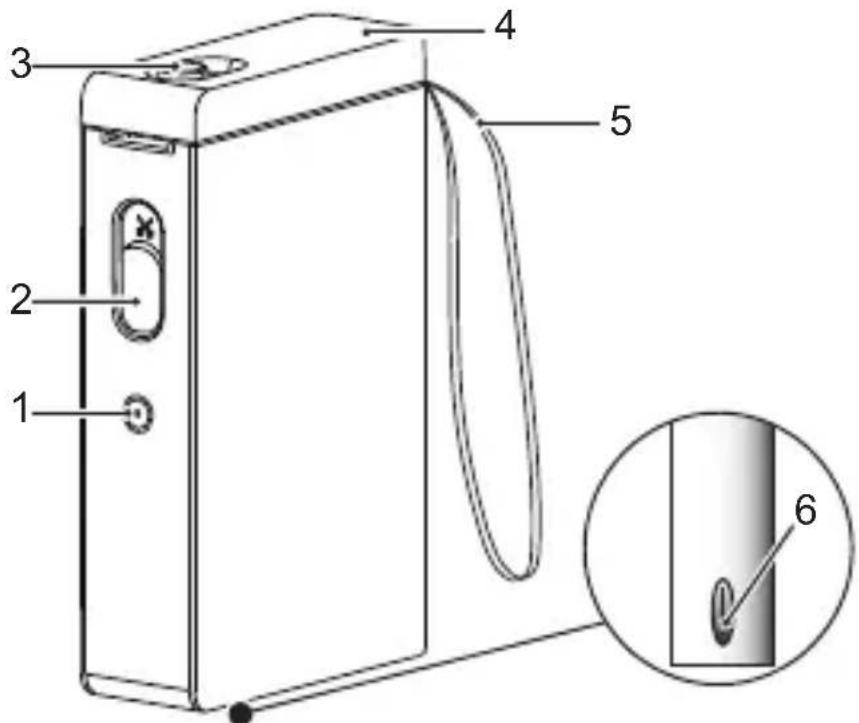

Produktübersicht

1 Ein-/Aus-/Vorschubtaste 4 Deckel
2 Schneidetaste 5 Handschlaufe
3 Entriegelungstaste 6 USB-C Anschluss

Akku laden

Laden Sie das Gerät vor der ersten Verwendung vollständig auf. Den Akkustand sehen Sie in der App.

App herunterladen

Laden Sie die App „Labelnize“ herunter. Scannen Sie hierfür den folgenden QR-Code mit Ihrem Mobiltelefon. Nutzen Sie alternativ für Android-Endgeräte den Google Play Store oder für Apple-Endgeräte den App Store.

Wichtig: Sie können die App „Labelnize“ ohne Registrierung bzw. Anmeldung benutzen. Sollten Sie dennoch eine Registrierung bzw. Anmeldung durchführen, beachten Sie die Datenschutzinformationen der App „Labelnize“.

Etikettenrolle einlegen

1 Schieben Sie die Entriegelungstaste, um den Deckel zu öffnen.

2 Legen Sie die Etikettenrolle in das Fach ein. Achten Sie auf die korrekte Platzierung.

3 Rollen Sie das Papier so weit ab, dass es leicht aus dem Drucker herausragt.

4 Schließen Sie den Deckel. Drücken Sie lange die Ein-/Aus-/Vorschubtaste, um das Gerät einzuschalten.

5 Drücken Sie kurz die Ein-/Aus-/Vorschubtaste, um das Etikett zu kalibrieren. Der Drucker gibt einen Testdruck aus.

Hinweis: Der Drucker erkennt automatisch das Format der eingelegten Etikettenrolle.

Hinweis: Verwenden Sie nur Etikettenrollen, die vom Hersteller empfohlen werden.

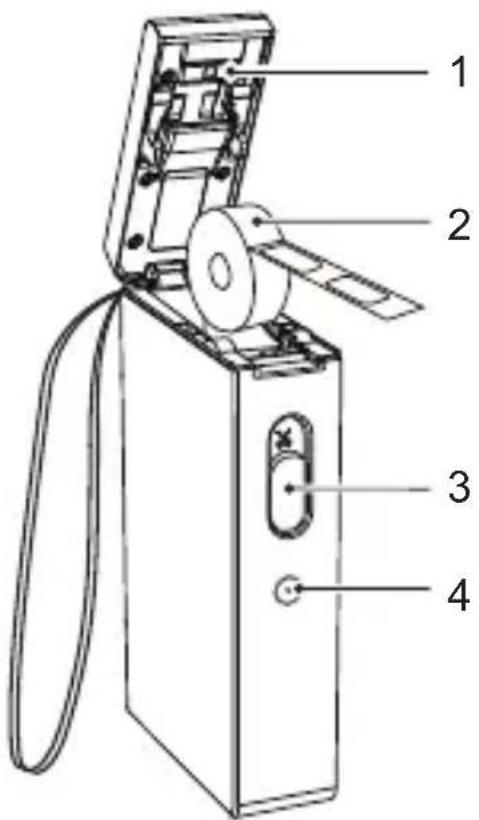

1 Druckkopf 3 Schneidetaste

2 Etikettenrolle 4 Ein-/Aus-/Vorschubtaste

Verbindung herstellen

1 Schalten Sie Bluetooth auf Ihrem Handy ein.
2 Schalten Sie das Gerät ein.

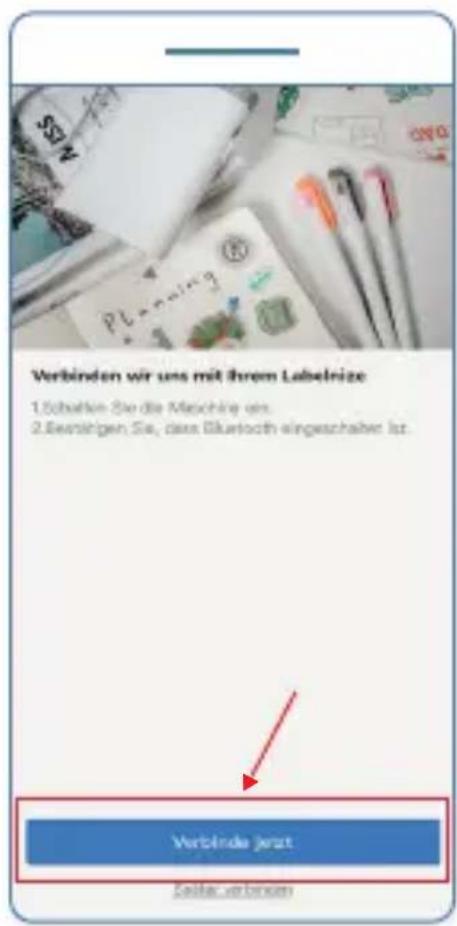

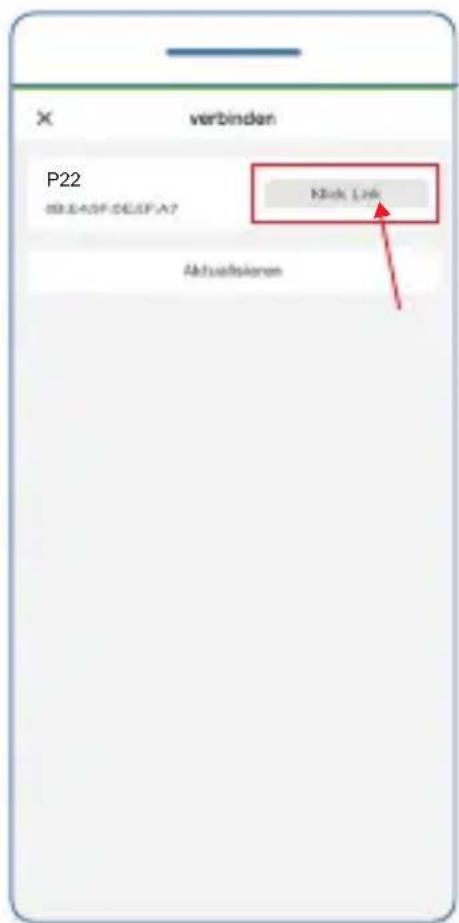

3 Öffnen Sie die App und stellen Sie eine Verbindung her.

(Die Abbildungen zeigen die iOS-Version der App.)

Etikett erstellen

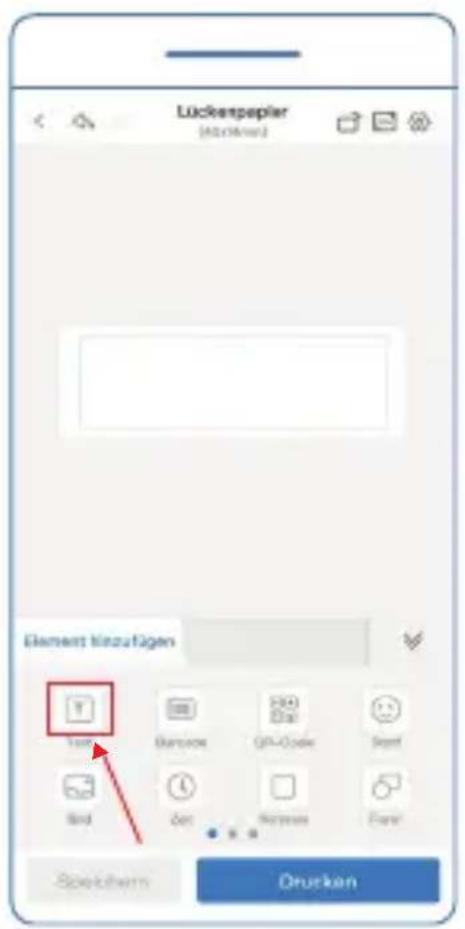

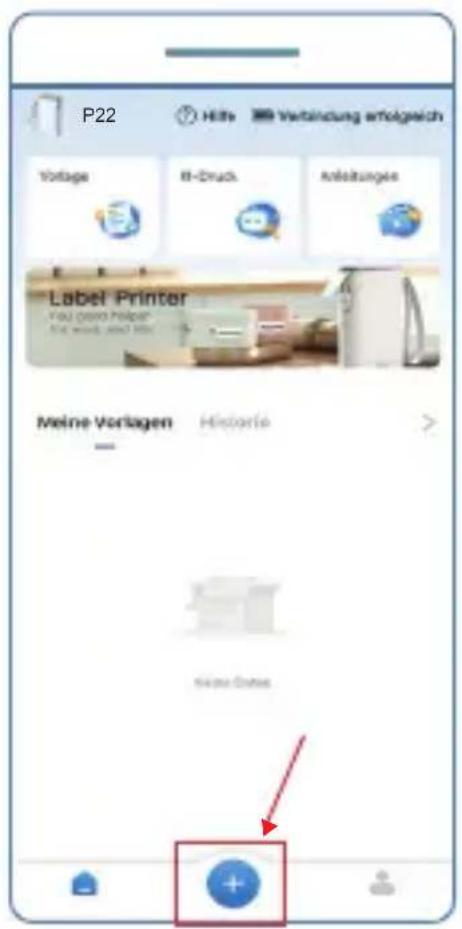

1 Tippen Sie auf
2 Tippen Sie auf

(Die Abbildungen zeigen die iOS-Version der App.)

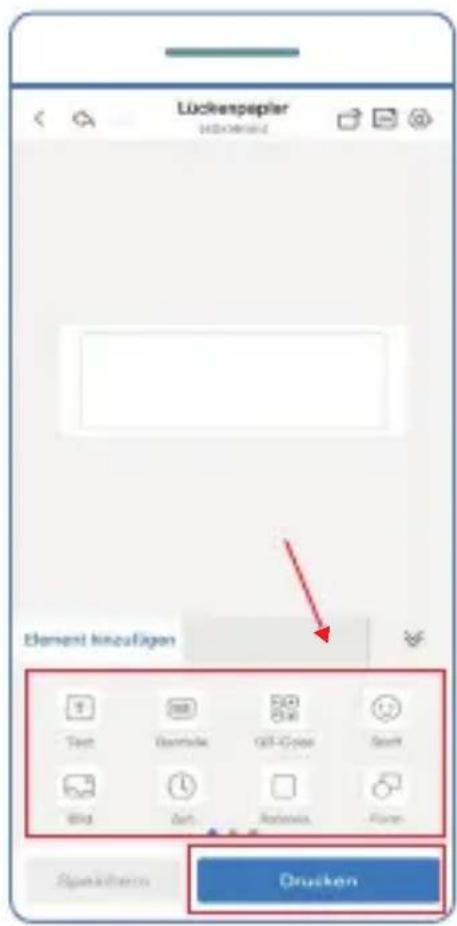

3 Wählen Sie ein oder mehrere Elemente zum Bearbeiten aus.

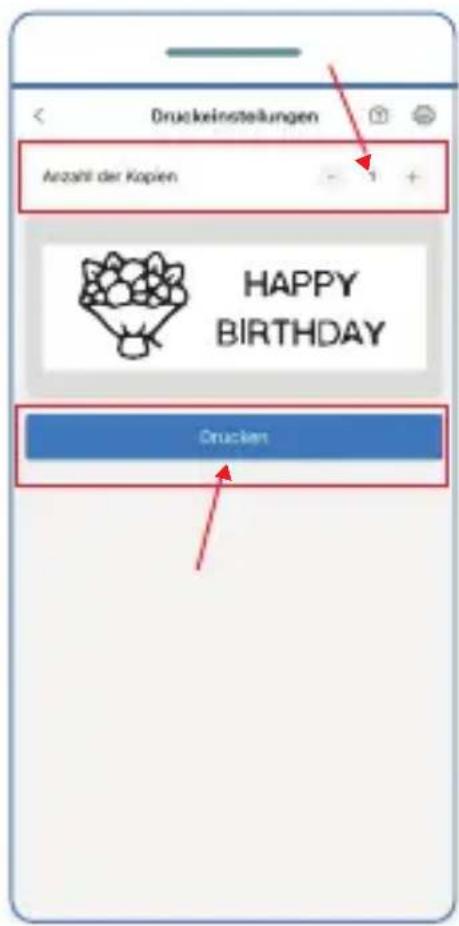

4 Wählen Sie die Anzahl der Kopien und drucken Sie das Etikett.

(Die Abbildungen zeigen die iOS-Version der App.)

5 Bewegen Sie nach Fertigstellung die Schneidetaste nach oben, um das Etikett zu schneiden.

Vorlagen drucken

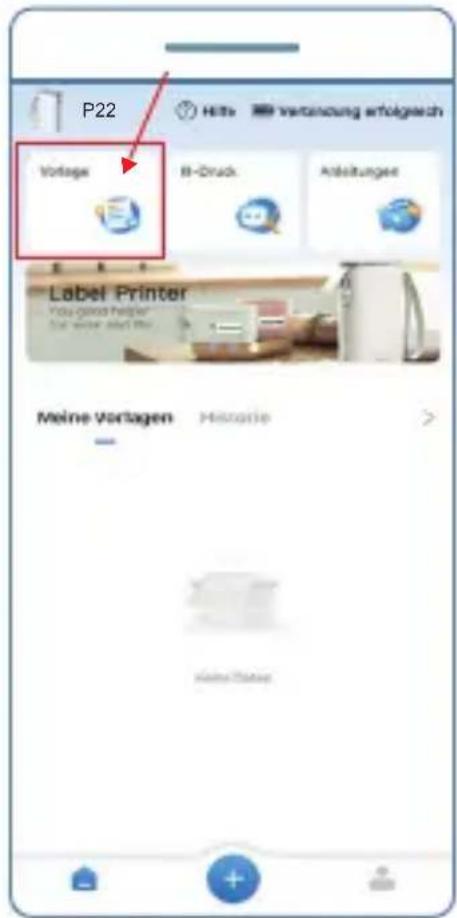

1 Wählen Sie die gewünschte Vorlage aus.

(Die Abbildungen zeigen die iOS-Version der App.)

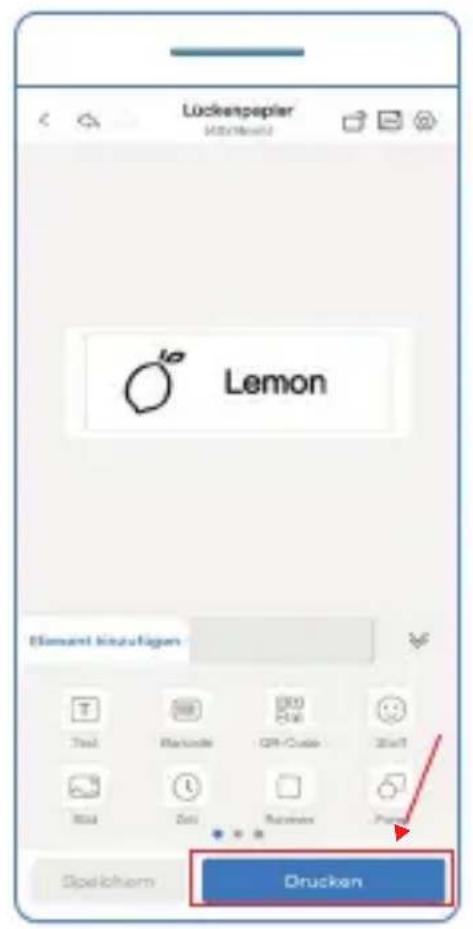

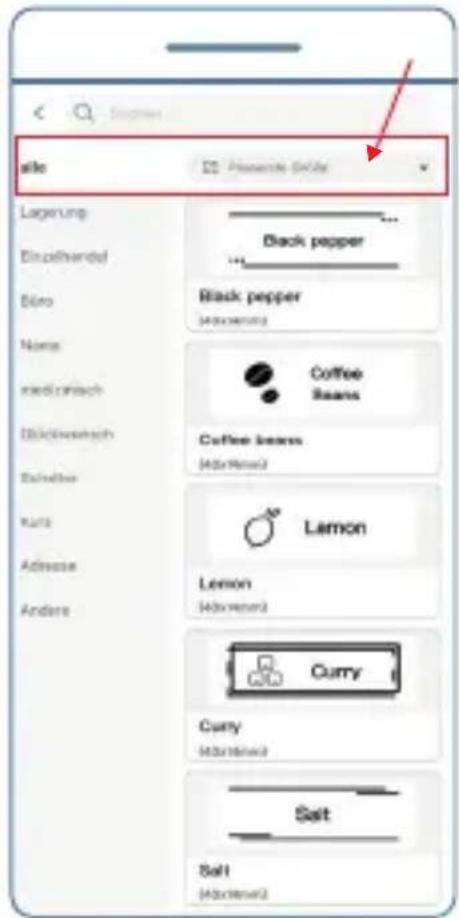

2 Bearbeiten Sie bei Bedarf die ausgewählte Vorlage.

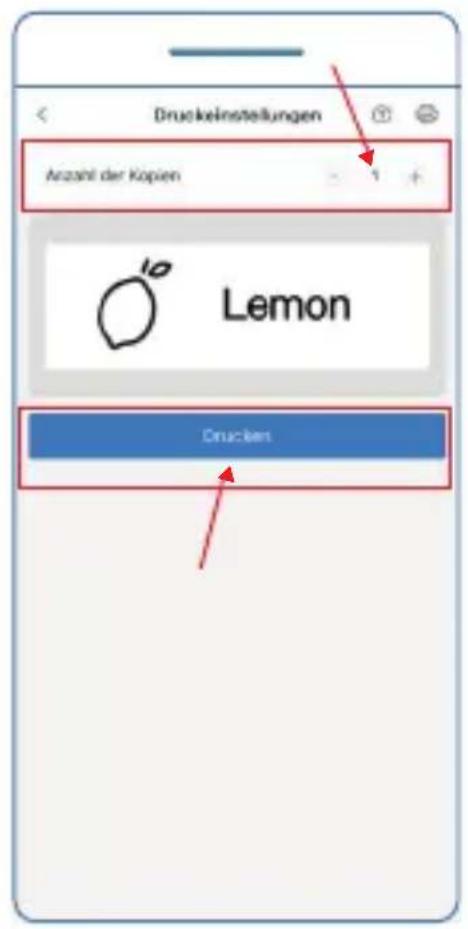

3 Wählen Sie die Anzahl der Kopien und drucken Sie das Etikett.

(Die Abbildungen zeigen die iOS-Version der App.)

4 Bewegen Sie nach Fertigstellung die Schneide taste nach oben, um das Etikett zu schneiden.

LED-Anzeige

Status Bedeutung

Licht aus Ladevorgang beendet /Gerät ausgeschaltet

Grün leuchtend Gerät eingeschaltet

Grün blinkend Ladevorgang

Rot leuchtend Abdeckung offen / Papier ist aufgebraucht

Rot blinkend Schwacher Akkustand / Druckkopf überhitzt

Blau leuchtend Bluetooth-Verbindung erfolgreich

Reinigung

1 Schalten Sie das Gerät aus.
2 Reinigen Sie das Gerät von außen mit einem weichen, trockenen, fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Reinigung Druckkopf

1 Schalten Sie das Gerät aus.
2 Lassen Sie das Gerät abkühlen.
3 Öffnen Sie den Deckel.
4 Reinigen Sie den Druckkopf mit einem in Alkohol (Ethanol oder IPA) angefeuchteten Wattestäbchen.

Fehlerbeseitigung

Störung Lösung
Das Gerät startet nicht Prüfen Sie, ob das Gerät eingeschaltet ist.
Die Etiketten sind nicht korrekt ausgerichtet	Drücken Sie kurz die Ein-/Aus-/Vorschubtaste, um das Etikett neu zu kalibrieren.Ändern Sie ggf. das Etiketten-format in der App.
Die Etiketten sind nicht deutlich bedruckt	Prüfen Sie, ob der Druckkopf sauber ist. Reinigen Sie ggf. den Druckkopf.Verwenden Sie nur Etiketten-rollen, die vom Hersteller empfohlen werden.

Hinweise zur Entsorgung

Informieren Sie sich über die Möglichkeiten der unentgeltlichen Rücknahme von Altgeräten und verbrauchten Batterien bei Ihrem Händler.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Informieren Sie sich bei Ihrer Kommune über die Möglichkeiten der korrekten Entsorgung.

Beachten Sie die Kennzeichnung des Verpackungsmaterials bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (b) und Nummern (a) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien und/oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte aufgrund gesetzlicher Bestimmungen getrennt vom Hausmüll zu entsorgen sind. Entsorgen Sie Ihr Gerät bei der Sammelstelle Ihres kommunalen Entsorgungsträgers.

Technische Daten

Drucktechnik Thermisch direkt

Auflösung 203 dpi

Rollenbreite 15 mm

Druckbereich 12 mm

Etikettentyp Einzel / Endlos

Bluetooth 5.1

Messer Manuell

Akku 1300 mAh

Anschluss USB-C

Erforderliches Netzteil 5V DC / 1A

Umgebungsbedingungen 0 °C bis 40 °C bei 30 % bis 75 % Luftfeuchte

Automatische Abschalt-funktion Nie, 15 min., 30 min., 60 min.

Gewicht 172 g

Abmessungen 79,5 x 30 x 130,6 mm

Batterieinformation

Technische Änderungen

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

Datenschutzinformation

Die Go Europe GmbH ist nicht der Anbieter der App „Labelni- ze“ und übernimmt keine Verantwortung für den Datenschutz und die Verarbeitung personenbezogener Daten, die über externe Dienste oder Plattformen erhoben oder verarbeitet werden. Für den Schutz Ihrer persönlichen Daten ist der Anbieter der App „Labelnize“ verantwortlich. Bitte lesen Sie die Datenschutzrichtlinien des entsprechenden Anbieters, um Informationen zu deren Datenverarbeitungspraktiken zu erhalten.

Konformitätserklärung

Wir, GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt den EU-Richtlinien: 2014/53/EU und 2011/65/EU entspricht. Den gesamten Text der EU-Konformitätserklärung finden Sie unter folgender Internetadresse oder durch Scannen des QR-Codes.

Das CE-Zeichen auf dem Gerät bestätigt die Konformität. Die Konformitätserklärung finden Sie unter: http://productip.com/?f=2d3b37

Hersteller

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Deutschland

www.go-europe.de

[e-mail]
