Type de produit	Plaque de montage
Marque	Milwaukee
Modèle	PACKOUT 48228486
Utilisation prévue	Véhicule et atelier
Orientation d'installation	Mur ou sol
Compatibilité	Système PACKOUT™ avec verrouillage direct
Fixations recommandées (bois)	Vis tire-fond Ø 6 mm x 32 mm
Fixations recommandées (métal)	Inserts filetés 1/4"-20 avec frein filet bleu
Fixations recommandées (béton)	Ancrages ≥ 22,7 kg (50 lb) chacun
Capacité max. véhicule - mur	11,4 kg (25 lb) - Hauteur de pile 330 mm (13")
Capacité max. véhicule - sol	22,7 kg (50 lb) - Hauteur de pile 419 mm (16,5")
Capacité max. atelier - mur	22,7 kg (50 lb) - Hauteur de pile 330 mm (13")
Capacité max. atelier - sol	56,7 kg (125 lb) - Hauteur de pile 660 mm (26")
Fixations requises	Utiliser tous les orifices de montage marqués BOLD
Sangles autorisées	Sangles à came de sûreté (pas de sangles à cliquet)
Surface d'installation	Plate et lisse
Inspection et entretien	Vérifier fréquemment l'état de la plaque et des fixations; remplacer immédiatement si endommagé
Nettoyage	Essuyer avec un chiffon humide
Sécurité	Ne pas surcharger; ne pas utiliser si la plaque a subi un choc ou un accident; ne pas modifier pendant le déplacement du véhicule
Garantie	Consulter le manuel ou le site Milwaukee

FOIRE AUX QUESTIONS - PACKOUT 48228486 MILWAUKEE

Comment installer la plaque de montage PACKOUT dans un véhicule ?

Installez la plaque sur une surface plane en suivant les instructions du fabricant du véhicule. Utilisez les sangles à came de sûreté et les fixations recommandées selon le support (bois, métal ou béton). Assurez-vous qu'une cloison de protection est en place entre le produit et les passagers.

Quelles fixations utiliser pour une installation sur bois ?

Utilisez quatre vis tire-fond de diamètre 6 mm (1/4") et de longueur 32 mm (1-1/4") sur du bois dimensionnel (2x4 min) ou du contreplaqué de 19 mm d'épaisseur.

Quelle est la capacité de charge maximale en atelier sur le sol ?

La capacité maximale en atelier sur le sol est de 56,7 kg (125 lb) avec une hauteur de pile de 660 mm (26").

Puis-je utiliser des sangles à cliquet pour fixer la plaque dans un véhicule ?

Non, utilisez uniquement des sangles à came de sûreté. Les sangles à cliquet peuvent provoquer une surtension et endommager le produit.

Tous les produits PACKOUT sont-ils compatibles avec cette plaque ?

Seuls les produits PACKOUT pouvant être verrouillés directement sur la plaque sont compatibles. Les produits avec simples crochets peuvent se détacher lors des mouvements du véhicule.

Comment vérifier que l'installation est sécurisée ?

Inspectez fréquemment la plaque et toutes les fixations. Remplacez immédiatement toute pièce fissurée, usée ou endommagée. Vérifiez que le produit PACKOUT est bien verrouillé avant de déplacer le véhicule.

Que faire si la plaque de montage a subi un choc ou un accident ?

Milwaukee recommande de remplacer la plaque et les éléments de fixation avant toute réutilisation, même si aucun dommage apparent n'est visible.

Puis-je installer la plaque verticalement sur un mur de véhicule ?

Oui, mais respectez les capacités de charge pour l'orientation verticale (mur). Ne transportez pas de produits équipés d'éléments électriques verticalement si l'adaptateur secteur est présent.

Quelle est la hauteur de pile maximale autorisée en atelier sur le mur ?

La hauteur de pile maximale sur un mur en atelier est de 330 mm (13") avec une charge maximale de 22,7 kg (50 lb).

Comment nettoyer la plaque de montage PACKOUT ?

Nettoyez avec un chiffon humide et un détergent doux. N'utilisez pas de produits abrasifs ou solvants qui pourraient endommager le matériau composite.

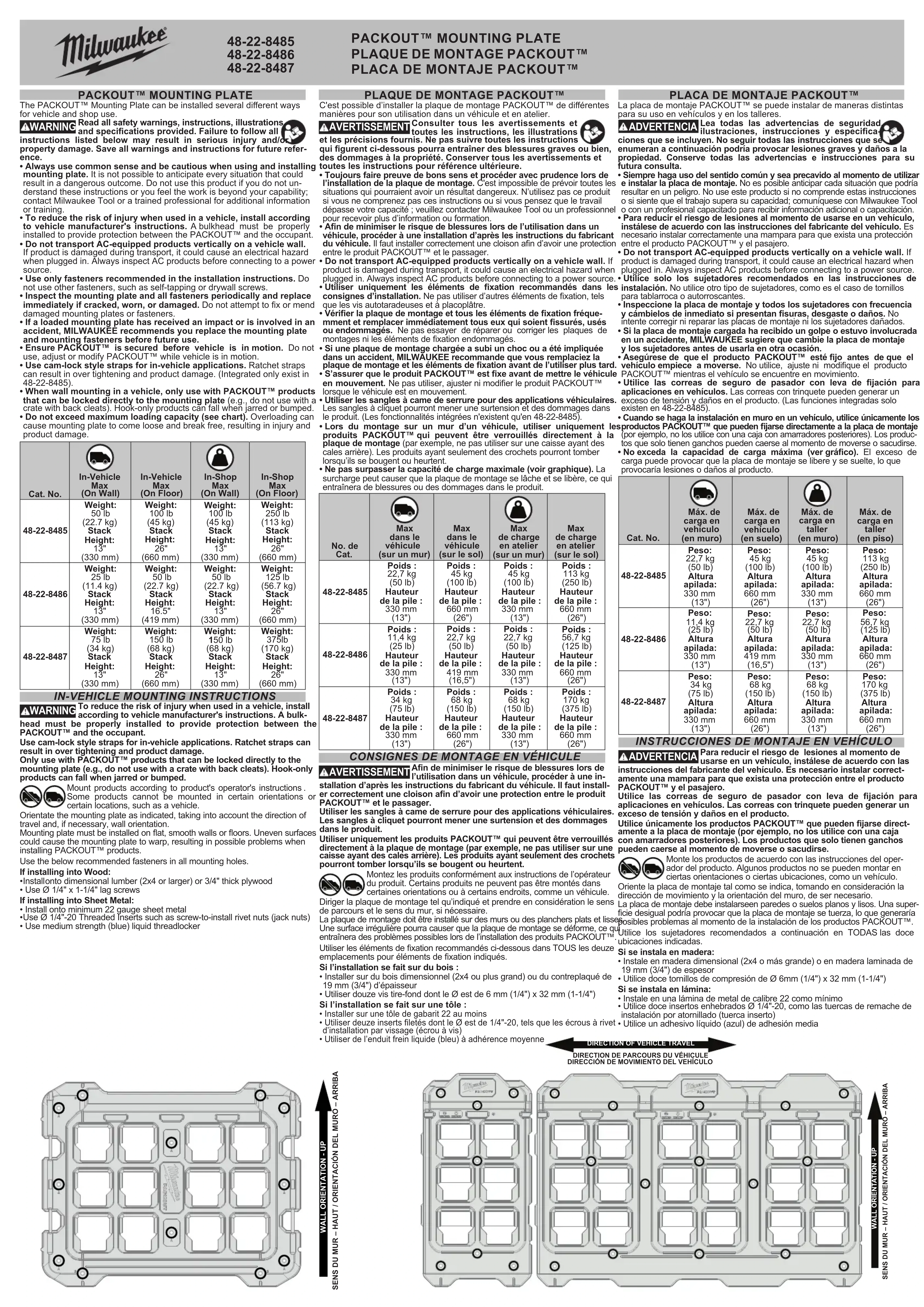

MODE D'EMPLOI PACKOUT 48228486 MILWAUKEE

C'est possible d'installer la plaque de montage PACKOUT™ de différentes manières pour son utilisation dans un vehicule et en atelier. AVERTISSEMENT Consulter tous les avertissements et toutes les instructions, les illustrations et les précisions fournis. Ne pas sultre toutes les Instructions qui figure ci-dessous poursuir entraîrer des blessures graves ou bien des dommages à la propriété. Conserver tous les avertissements et toutes les instructions pour reference ultérieure. - Toutjours faire preue de bons sens et proceder avec prudence lors de l'installation de la plaque de montage. C'est impossible de prévoir toutes les situations qui pourent avoir un résultat dangereux. Nutilsezpe que thisul si vous ne comprenze pas ces instructions ou si vous pensez que le travail depasse toute capacité; veuliez contacter Milwaukee Tool ou un professionnelnet pour recevoir plus d'information ou formation. - Afin de minimier le risque de blessures lors de l'utilisation dans un vehicule, procéder à une installation d'après les instructions du fabricant du vehicule, il faut installer correctement une liaison afin d'avoir une protection entre le produit PACKOUTTM et le passager. - Do not transport AC-equipped products vertically on a vehicle wall. If product is damaged during transport, it could cause an electrical hazard when plugged in. Always inspect AC products before connecting to a power source. - Utiliser uniquement les éléments de fixation recommandés dans les consignes d'installation. Ne pas utiliser d'autres éléments de fixation, telis que les vis autotardeuses et a placoplatre. - Vérifier la plaque de montage et tous les éléments de fixation fréquement et replacerimmediatement tous eux qui soient fissures, usés ou endommages. Ne pas essayer de réparer ou corriger les plaques de montages ni les éléments de fixation endommages. - Si une plaque de montage rechargee a subi un choc ou a ete implicaque dans un accident, MILWAUKEE recomanda que you remplaeciez la plaque de montage et les elements de fixation avant de l'utiliser plus tard. - S'assurer que le produit PACKOUTTM est fixe avant demettre le vehicule en mouvement. Ne pas utilisej, ajusler ni modifier le produit PACKOUTTM, - lorsque le vehicule est en mouvement. - Utiliser les sangles à creme de serrure pour des applications vehiculaires Les sangles à cliqueur pourron mener une surtension et des dommages dans le produit. (Les fonctionnalités integriées n'existant qu'en 48-22-8485). Lors du montage sur un mur d'un vehicule, utiliser uniquement le produits PACKOUT qui peuvent eter verrouilles directement a la plaque de montage (par exemple, ne pas utiliser sur une salle ayant des cales amiere). Les produits ayant seulement des crochets pourront tomber lorsquils se boudou et hourtenut. - Ne pas surpasser la capacité de charge maximale (voir graphique). La surcharge peut causeer que la plaque de montage se lâche et se libère, ce qui entraînera de blessures ou des dommages dans le produit.

No. de Cat.	Max dans leVehicle(sur un mur)	Max dans leVehicle(sur le sol)	Max de charge en atelier(sur un mur)	Max de charge en atelier(sur le sol)
48-22-8485	Poids :22,7 kg(50 lb)Hauteurde la pile :330 mm(13")	Poids :45 kg(100 lb)Hauteurde la pile :660 mm(26")	Poids :45 kg(100 lb)Hauteurde la pile :330 mm(13")	Poids :113 kg(250 lb)Hauteurde la pile :660 mm(26")
48-22-8486	Poids :11,4 kg(25 lb)Hauteurde la pile :330 mm(13")	Poids :22,7 kg(50 lb)Hauteurde la pile :419 mm(16,5")	Poids :22,7 kg(50 lb)Hauteurde la pile :330 mm(13")	Poids :56,7 kg(125 lb)Hauteurde la pile :660 mm(26")
48-22-8487	Poids :34 kg(75 lb)Hauteurde la pile :330 mm(13")	Poids :68 kg(150 lb)Hauteurde la pile :660 mm(26")	Poids :68 kg(150 lb)Hauteurde la pile :330 mm(13")	Poids :170 kg(375 lb)Hauteurde la pile :660 mm(26")

Consignes de montage en vehicule

AVERAGEMENT Affin de minimiser le risque de blessures lors de l'utilisation dans un vehicule, proceder a une installation d'après les instructions du fabricant du vehicule. Il faut installer correctement une cloison afin d'avoir une protection entre le produit PACKOUTTM et le passager.

Utiliser les sangles à came de sûreté pour des applications véhiculaires. Les sangles à cliquet pourront mener une surtension et des dommages dans le produit.

Utiliser uniquement les produits PACKOUT™ qui peuvent être verrouillées directement à la plaque de montage (par exemple, ne pas utiliser sur une caisse ayant des calesarrière). Les produits ayant seulement des crochets pourront tomber lorsqu'ils se bougent ou heurtent.

Montez les produits conformément aux instructions de l'opérateur du produit. Certains produits ne peuvent pas être montés dans certaines orientations ou à certains endroits, comme un véhicule.

Diriger la plaque de montage tel qu'indiqué et prendre en considération le sens de parcours et le sens du mur, si nécessaire.

La plaque de montage doit être installée sur des murs ou des planchers plats et lissés. Une surface irrégulière pourrait causer que la plaque de montage se déforme, ce qui entraînera des problèmes possibles lors de l'installation des produits PACKOUT. Utiliser les éléments de fixation recommandés ci-dessous dans TOUS les deux emplacements pour éléments de fixation indiqués.

Si l'installation se fait sur du bois - Installer sur du bois dimensionnel (2x4 ou plus grand) ou du contreplaque de 19 mm (3/4") d'épaisseur - Utiliser douze vis tire-fond dont le Ø est de 6 mm (1/4") x 32 mm (1-1/4") Si l'installation se fait sur une tôle : - Installer sur une tôle de gabarit 22 au moins - Utiliser deux inserts filetés dont le Ø est de 1/4" - 20", tels que les écrous à rivet d'installation par vissage (écrou à vis) - Utiliser de l'enduit frein liquide (bleu) à adhérence moyenne

PLACA De montaje packouttm

Diriger la plaque de montage tel qu'indiqué et prendre en considération les sens du mur.

La plaque de montage doit être installée sur une surface plate et nivelée. Une surface irrégulière pourra causer que la plaque de montage se déforme, ou qu'entraîner des problèmes possibles lors de l'installation des produits PACKOUTTM.

Pour obtenir un excellent support, l'attacher aux points de centrage de 406 mm (16") lorsque c'est possible. Au moins, il faudra utiliser les fixations recommandées dans tous les orifices de montage ayant la marque BOLD comme indiqué dans les schémas ci-dessous.

Si l'installation se fait sur du bois.

• Installer sur du bois dimensionnel (2x4 ou plus grand) ou du contreplaqué de 19 mm (3/4")
• Utiliser quatre vis tiro-fond dont le 0 est de 6 mm (1/4^) x 32 mm (1-1/4^) Si l'installation se fait sur du béton :
• Utiliser des ancrages appropriés dont la classification minimale est 22,73 kg (50 lbs.) chacun
