| Caractéristique | Détails |
|---|---|
| Puissance | 700W |
| Type d'alimentation | ATX 12V v2.4 |
| Certification | 80 PLUS Gold |
| Dimensions | 150 x 160 x 86 mm |
| Ventilateur | 120 mm, silencieux |
| Connecteurs principaux | 1 x 24-pin, 1 x 4+4-pin CPU, 4 x 6+2-pin PCIe |
| Connecteurs SATA | 6 |
| Connecteurs Molex | 3 |
| Protection | OVP, OCP, SCP, OTP |
| Utilisation recommandée | PC de jeu, stations de travail |
| Garantie | 3 ans |
FOIRE AUX QUESTIONS - Pure Power 11 700W Be Quiet!
Questions des utilisateurs sur Pure Power 11 700W Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation (PC) au format PDF gratuitement ! Retrouvez votre notice Pure Power 11 700W - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Pure Power 11 700W de la marque Be Quiet!.
MODE D'EMPLOI Pure Power 11 700W Be Quiet!

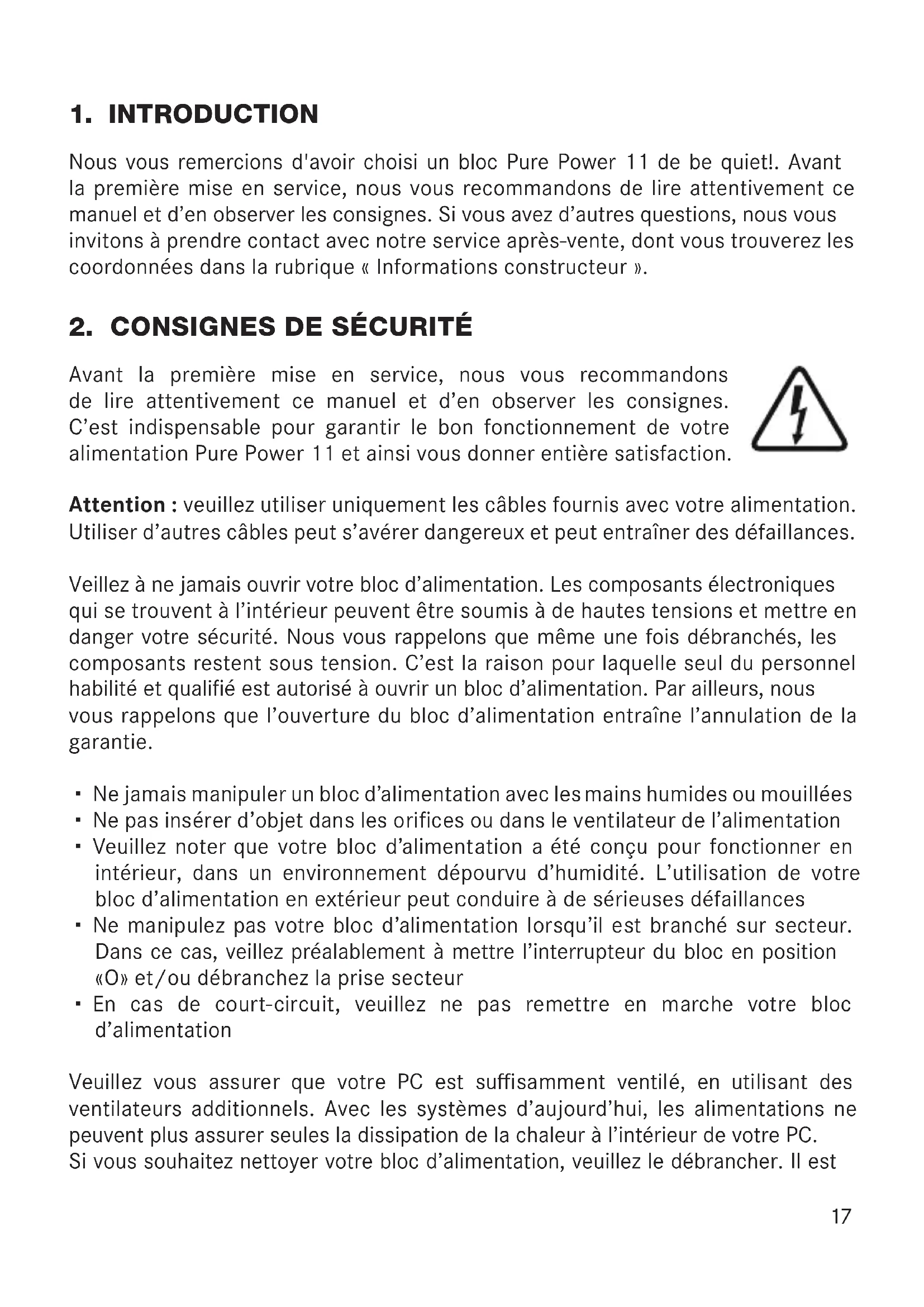

Nous vous remercions d'avoir choisi un bloc Pure Power 11 de be quiet! Avant la première mise en service, nous vous recommandons de lire attentivement ce manuel et d’en observer les consignes Si vous avez d’autres questions, nous vous invitons à prendre contact avec notre service après-vente, dont vous trouverez les coordonnées dans la rubrique « Informations constructeur »
2. CONSIGNES DE SÉCURITÉ
Avant la première mise en service, nous vous recommandons de lire attentivement ce manuel et d’en observer les consignes C’est indispensable pour garantir le bon fonctionnement de votre alimentation Pure Power 11 et ainsi vous donner entière satisfaction Attention : veuillez utiliser uniquement les câbles fournis avec votre alimentation Utiliser d’autres câbles peut s’avérer dangereux et peut entraîner des défaillances Veillez à ne jamais ouvrir votre bloc d’alimentation Les composants électroniques qui se trouvent à l’intérieur peuvent être soumis à de hautes tensions et mettre en danger votre sécurité Nous vous rappelons que même une fois débranchés, les composants restent sous tension C’est la raison pour laquelle seul du personnel habilité et qualié est autorisé à ouvrir un bloc d’alimentation. Par ailleurs, nous vous rappelons que l’ouverture du bloc d’alimentation entraîne l’annulation de la garantie ∙ Ne jamais manipuler un bloc d’alimentation avec les mains humides ou mouillées ∙ Ne pas insérer d’objet dans les orices ou dans le ventilateur de l’alimentation ∙ Veuillez noter que votre bloc d’alimentation a été conçu pour fonctionner en intérieur, dans un environnement dépourvu d’humidité L’utilisation de votre bloc d’alimentation en extérieur peut conduire à de sérieuses défaillances ∙ Ne manipulez pas votre bloc d’alimentation lorsqu’il est branché sur secteur Dans ce cas, veillez préalablement à mettre l’interrupteur du bloc en position «O» et/ou débranchez la prise secteur ∙ En cas de court-circuit, veuillez ne pas remettre en marche votre bloc d’alimentation Veuillez vous assurer que votre PC est susamment ventilé, en utilisant des ventilateurs additionnels Avec les systèmes d’aujourd’hui, les alimentations ne peuvent plus assurer seules la dissipation de la chaleur à l’intérieur de votre PC Si vous souhaitez nettoyer votre bloc d’alimentation, veuillez le débrancher Il est 17fortement déconseillé d’utiliser un chion humide ou des produits de nettoyage. Nettoyez uniquement l’extérieur du bloc d’alimentation à l’aide d’un chion sec. Nous vous rappelons que l’ouverture de votre bloc d’alimentation annule la garantie Avant la première utilisation de votre bloc d’alimentation, il est recommandé de le laisser à température ambiante une heure avant de le mettre en marche Cela permettra d’éviter toute condensation à l’intérieur de votre bloc
Les blocs d’alimentation Pure Power 11 sont compatibles avec la plupart des spécications des cartes mères et des alimentations : ∙ Intel ATX 12V Power Supply Design Guide Version 24 (et rétro compatibles avec V231, V23, V22, V201, V20) ∙ ATX System Design Guide Version 22 et Version 21 ∙ BTX Version 10a ∙ E-ATX Server Motherboards via 8-Pin Connector ∙ EPS 12V Version 292 (700W/600W) ∙ Intel C6/C7 Status pour les nouvelles générations de processeurs ∙ Programme Energy Star 61 & Directive ErP
4. INSTALLATION DE VOTRE NOUVEAU BLOC
D’ALIMENTATION Nous vous invitons à lire le paragraphe « Consignes de sécurité » en préambule à l’installation de votre bloc d’alimentation Remarque : vous aurez besoin d’un tournevis pour eectuer l’installation de votre bloc d’alimentation Utilisez exclusivement les vis livrées avec votre bloc car elles présentent le letage requis. Attention : veuillez utiliser uniquement les câbles fournis avec votre alimentation Utiliser d’autres câbles peut s’avérer dangereux et peut entraîner des défaillances Veuillez commencer par démonter votre ancien bloc d’alimentation, en suivant les recommandations ci-dessous : ∙ Débranchez le PC et déconnectez avec précaution tous les câbles reliés au PC ∙ Ouvrez le boîtier du PC en respectant les instructions du fabricant ∙ Débranchez les connecteurs de la carte mère et des autres composants tels que les disques durs Veillez à ce qu’aucun connecteur de l’ancienne alimentation ne soit relié à un composant 18∙ Retirez les vis se trouvant à l’arrière de l’alimentation et sortez-la avec précaution du boîtier PC Pour ce faire, veillez à ce qu’aucun câble ne se prenne dans les composants et ne les endommage Montage de votre nouveau bloc d’alimentation Pure Power 11 : ∙ Placez le nouveau bloc d’alimentation à l’emplacement prévu dans le boîtier et xez-le sur la face arrière, à l’aide des quatre vis fournies. Veillez à n’exercer aucune pression excessive ∙ Branchez le connecteur 20/24 broches dans la che correspondant à la carte mère Si la carte mère est équipée en 24 broches, mettez les quatre broches additionnelles dans la position correcte et branchez le connecteur mâle dans le connecteur femelle de la carte mère En cas d’utilisation d’une carte mère à connecteur 20 broches, rabattez simplement les 4 broches surnuméraires sur le côté ∙ Branchez ensuite le connecteur 12V-P4/12V-P8 du processeur dans le connecteur femelle prévu à cet eet sur la carte mère.
5. SYSTÈMES DE SÉCURITÉ
Les blocs d’alimentation be quiet! sont équipés de nombreux systèmes de sécurité, qui sont conçus pour protéger votre bloc d’alimentation et vos composants Dans la plupart des cas, si l’une des sécurités se déclenche, le système redémarre ou s’éteint complètement. Si c’est le cas, nous vous invitons à vérier immédiatement les erreurs de votre PC Vous pouvez vous reporter à la rubrique « Dépannage » La gamme Pure Power 11 bénécie des systèmes de sécurité suivants : OCP (protection contre les surintensités) Si la charge subie par chaque rail dépasse la limite spéciée, le bloc d‘alimentation s‘éteint automatiquement. UVP (protection contre les sous-tensions) Cette sécurité se déclenche dès que la tension dans les circuits tombe en-dessous d‘une certaine limite. Dans ce cas également, le bloc d‘alimentation s‘éteint auto- matiquement OVP (protection contre les surtensions) Cette sécurité se déclenche en cas de tension trop élevée sur les rails et met le bloc d‘alimentation hors tension. SCP (protection contre les courts-circuits) Le fusible qui protège les circuits secondaires du bloc d’alimentation permet de 19préserver l‘alimentation et les composants qui lui sont raccordés. OTP (protection contre la surchaue) Si l‘intérieur de l‘alimentation atteint une température trop élevée, elle s‘éteint automatiquement. La remise sous tension n‘est possible qu‘une fois le bloc d‘alimentation refroidi. Veillez à ce que le refroidissement du PC soit susant. OPP (protection contre les surcharges) Cette sécurité se déclenche dès que la puissance totale fournie par le bloc d‘alimentation est plus élevée que la charge maximale spéciée. Cela peut être le cas si le bloc d‘alimentation ne fournit pas une puissance susante pour le système, si celle-ci est sous-dimensionnée
Remarque : veuillez noter qu’avec un système ATX, l’alimentation est activée par la carte mère pour démarrer votre PC Il convient donc de suivre le manuel d’utilisation de la carte mère et/ou du boîtier pour vérier si l‘interrupteur marche/ arrêt est correctement câblé Attention : manipuler des éléments sous tension comporte un risque de blessures graves voire mortelles Si vous constatez des traces de fumée, des câbles endommagés ou des dégâts provoqués par un liquide, il faut débrancher immédiatement le bloc d’alimentation du secteur et ne plus l’utiliser Veuillez coner la réparation de votre boîtier exclusivement à un personnel habilité. L’ouverture du bloc d’alimentation entraîne l’annulation de la garantie Si, suite à l’installation de votre nouveau bloc d’alimentation, votre conguration ne fonctionne pas correctement, nous vous recommandons de vérier les points suivants : ∙ Vériez que le cordon d’alimentation électrique est correctement et fermement branché au bloc d’alimentation ainsi qu’à la prise secteur Veuillez, si possible, utiliser une prise séparée pour brancher le bloc d’alimentation de l’ordinateur ∙ Vériez que tous les connecteurs sont correctement enfoncés et corrigez les erreurs éventuelles comme les inversions de polarité ∙ Contrôlez le branchement de l’interrupteur marche/arrêt du boîtier à la carte mère N’hésitez pas à lire le manuel d’utilisation de votre carte mère en cas de nécessité 20∙ Mettez le bloc d’alimentation sous tension en plaçant l’interrupteur sur la position « I » et en actionnant l’interrupteur marche/arrêt du boîtier Si le bloc d’alimentation ne s’allume toujours pas, passez au point suivant ∙ Vériez que le système ne présente pas d’éventuels courts-circuits et qu’il n’y a aucun matériel défectueux Pour ce faire, éteignez l’ordinateur et débranchez du système tous les appareils qui ne sont pas nécessaires au démarrage de l’ordinateur Remettez le système sous tension Après chaque redémarrage réussi, répétez cette procédure en ayant rebranché l’un des appareils, jusqu’à identier celui qui provoque la panne. Si le bloc d’alimentation ne réagit pas en raison d’un court-circuit, veuillez attendre au moins cinq minutes avant de redémarrer l’ordinateur, car votre bloc d’alimentation est doté d’un système de protection contre les surcharges
7. PROBLEMES LES PLUS FRÉQUENTS
Problème : les tensions mesurées (par le BIOS/UEFI) sont trop basses/ élevées Si vous mesurez les tensions du bloc d‘alimentation au moyen du BIOS/UEFI de la carte mère ou sur le système d‘exploitation, il est possible que les valeurs achées soient inexactes. Ceci provient en général de l‘imprécision de mesure de la carte mère et ne reète pas forcément la réalité. Problème : après le montage d‘une nouvelle carte graphique, l‘ordinateur ne démarre plus ou plante inopinément Suite à l’installation d’une nouvelle carte graphique plus performante sur votre système, votre ordinateur ne démarre plus ou plante très régulièrement Votre alimentation est très certainement sous dimensionnée Avant votre achat, veuillez consulter notre congurateur sur www.bequiet.com, an de vous assurer que votre bloc est susamment puissant. Le programme vous recommandera le bloc d‘alimentation de la gamme be quiet! le plus approprié compte tenu de votre conguration. Remarque : si les problèmes persistent, nous vous invitons à prendre contact avec notre service après-vente
Votre bloc d’alimentation est livré avec les accessoires suivants : câble avec terre ; instructions d‘utilisation ; attache-câbles ; vis de xation du bloc d‘alimentation.
219. CONSIGNES D’ÉLIMINATION ET DE RECYCLAGE
En application des directives européennes*, les appareils électriques et électroniques usagés ne peuvent plus être jetés avec les déchets ménagers Ils doivent être triés, comme l’indique le symbole du conteneur à déchets barré d’une croix Contribuez vous aussi à la protection de l’environnement Lorsque votre appareil n’est plus utilisable, conformez-vous aux règles en vigueur dans votre localité et ne jetez pas votre appareil avec les déchets ménagers Pour plus d'informations sur les lieux de collecte des équipements usagés, nous vous invitons à contacter votre service de traitement des déchets ménagers, votre mairie ou le magasin où vous avez acheté votre produit
- Directive 2002/96/EG du Parlement et du Conseil Européens en date du 27 janvier 2003 sur les appareils électriques et électroniques usagés (DEEE) ** Loi sur la mise en circulation, la collecte et l’élimination non polluante des appareils électriques et électroniques en date du 16 mars 2005
5 ans de garantie constructeur pour le consommateur nal (uniquement dans le cadre d’un achat initial auprès d‘un distributeur be quiet! agréé). Nous vous rappelons par ailleurs que l’ouverture du bloc ainsi que toutes modications techniques ou interventions extérieures entraînent l’annulation de la garantie Nous vous invitons à vous reporter à nos conditions générales de garantie, sur le site wwwbequietcom Vous trouverez l’ensemble des coordonnées ci-dessous 2211. INFORMATIONS CONSTRUCTEUR be quiet! est une marque appartenant à Listan GmbH & Co. KG – Biedenkamp 3a – 21509 Glinde – Allemagne Si vous avez besoin de joindre notre service après-vente, vous pouvez contacter notre numéro vert, du lundi au vendredi, de 09h à 18h : Tél 0800 469 209 ou envoyer un courriel sur service@be-quiet.fr Internet et congurateur : www.bequiet.com
∙ Le contenu de la présente documentation ne peut être reproduit, distribué, diusé ou enregistré d’aucune manière que ce soit, ni en tout ni en partie, sans l’autorisation préalable écrite de Listan GmbH & Co KG ∙ be quiet! est une marque déposée de la société Listan GmbH & Co KG Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs ∙ Listan procède au développement continu de ses produits conformément à sa politique Par conséquent, Listan se réserve le droit de procéder à des modications et améliorations de chacun des produits décrits dans la présente documentation, sans aucun préavis ∙ Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu’ils soient, et quelle qu’en soit l’origine ∙ La présente documentation décrit le produit sous sa forme actuelle Listan décline toute responsabilité expresse ou tacite pour l’exactitude et l’intégralité du contenu de la présente documentation, y compris, sans s’y limiter, de la garantie tacite de l’aptitude à la commercialisation et à un usage déni, sauf dans les cas où la législation applicable ou la jurisprudence exigent une telle responsabilité Listan se réserve le droit de procéder à tout moment et sans avis préalable à des modications de la présente documentation, ou à son retrait.
