MODE D'EMPLOI Salvo Kichler

CLEVELAND, OHIO 44131 CUSTOMER SERVICE 866.558.5706 8:00 AM TO 5:00 PM EST, MONDAY - FRIDAYLes images du produit peuvent varier légèrement par rapport au produit réel. 56" Salvo MANUEL D'INSTRUCTIONS Modèle n° 330045 LISEZ ET CONSERVEZ CES INSTRUCTIONS2 | KICHLER.COM

Débranchez l'alimentation au panneau du disjoncteur principal ou à la boîte à fusibles principale avant de démarrer et pendant l'installation.

2. AVERTISSEMENT : Ce luminaire est conçu pour être

installé conformément au National Electrical Code (NEC) et à toutes les particularités du code local. Si vous n'êtes pas familier avec les exigences du code, l'installation par un électricien certifié est recommandée.

3. AVERTISSEMENT : Pour réduire le risque d'incendie

ou d'électrocution, utilisez uniquement la commande fournie avec le ventilateur.

4. AVERTISSEMENT : Pour réduire le risque d'incendie,

d'électrocution ou de blessure corporelle, montez sur un boîtier de sortie marquée « Acceptable pour un support de ventilateur de 15,9 kg (35 lb) ou moins ». Pour le montage du boîtier de sortie, utilisez les vis de montage (et les rondelles d’arrêt) fournies avec le boîtier de sortie. Il faudra probablement remplacer la boîte de sortie, car la plupart des boîtes de sortie utilisées pour soutenir des appareils d’éclairage ne sont pas acceptables pour soutenir un ventilateur. En raison de la complexité de l'installation de ce ventilateur, un électricien agréé qualifié est fortement recommandé.

5. AVERTISSEMENT : Risque de brûlure chimique.

Gardez les piles hors de portée des enfants ; et Ce produit contient une pile bouton au lithium. Si une pile bouton au lithium neuve ou usagée est avalée ou pénètre dans le corps, elle peut provoquer de graves brûlures internes et entraîner la mort en moins de 2 heures. Sécurisez toujours complètement le compartiment des piles. Si le compartiment des piles ne se ferme pas correctement, arrêtez d'utiliser le produit, retirez les piles et tenez-le hors de portée des enfants. Si vous pensez que des piles ont été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin. a) Les piles boutons doivent être éliminées de manière appropriée, y compris en les gardant hors de portée des enfants ; et b) Même les piles boutons usagées peuvent causer des blessures.

6. Tout le câblage doit être conforme au National Electrical

Code ANSI/NFPA 70 et aux codes électriques locaux. L'installation électrique doit être eectuée par un électricien qualifié et agréé.

15. Après avoir eectué les raccordements électriques, les

conducteurs raccordés doivent être tournés vers le haut et poussés avec précaution dans le boîtier de sortie. Les fils doivent être écartés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.

16. Les schémas électriques sont fournis à titre indicatif

uniquement. Les kits d'éclairage qui ne sont pas fournis avec le ventilateur doivent être homologués ETL et étiquetés comme appropriés pour une utilisation avec le modèle de ventilateur que vous installez. Les commutateurs doivent être des commutateurs à usage général ETL. Reportez- vous aux instructions fournies avec les kits d'éclairage et les interrupteurs pour un assemblage correct.

17. Toutes les vis de réglage doivent être vérifiées et

resserrées si nécessaire avant l'installation.

18. Les informations sur le poids du ventilateur 330045 sont

les suivantes : Poids net : 10,3 kg/22,66 lb ; Poids brut : 12 kg/26,4 lb.

7. La boîte de sortie et la structure de support doivent

être solidement montées et capables de supporter de manière fiable un minimum de 15,9 kg (35 lb). Utilisez uniquement des boîtiers de sortie cULus portant la mention « FOR FAN SUPPORT ».

9. Évitez de placer des objets sur la trajectoire des pales.

10. Pour éviter des blessures corporelles ou des dommages

au ventilateur et à d'autres éléments, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.

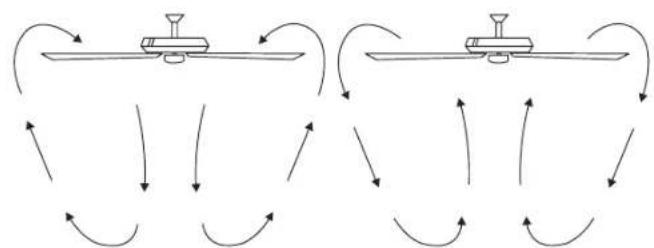

11. Pour activer la fonction d'inversion sur ce ventilateur,

appuyez sur le bouton « Inversion » pendant que le ventilateur fonctionne.

12. Assurez-vous que le site d'installation que vous

choisissez permet un dégagement minimum de 2,1 m (7 pi) entre les pales et le sol et d'au moins 30 pouces des extrémités des pales vers n’importe quel obstacle.

13. AVERTISSEMENT : assurez-vous que l'alimentation

est coupée avant de nettoyer votre ventilateur.

14. N'utilisez pas d'eau ou de détergents pour nettoyer

le ventilateur ou les pales du ventilateur. Un chion sec à poussière ou un chion légèrement humide conviendra pour la plupart des nettoyages. AVERTISSEMENT POUR RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES, NE PLIEZ PAS LES PALES PENDANT LE MONTAGE OU APRÈS L'INSTALLATION. NE PAS INSÉRER D'OBJETS SUR LE PASSAGE DES PALES. RÈGLES DE SÉCURITÉ56" Salvo | 5

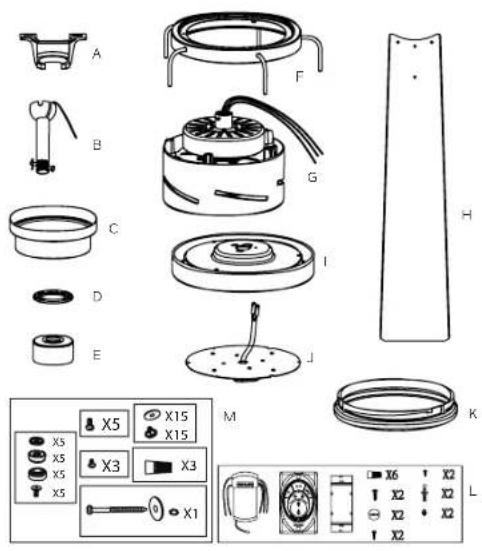

• Pinces coupantes Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les éléments suivants : A. Support de montage B. Ensemble boule / tige descendante C. Monture D. Couvercle du trou de l'auvent E. Couvercle d'accouplement F. Décor du volant G. Assemblage du moteur H. Pale (5)

I. Plaque d’éclairage

J. Kit d'éclairage K. Abat-jour en verre L. Kit de commande murale : Récepteur (1), commande (1), plaque métallique (1), connecteur de fil (6), vis à bois (2), pile (2), vis longue (2), vis courte (2), cheville d'expansion (2), écrou en plastique (2) M. Matériel d'emballage 1.) Matériel de montage : Connecteur de fil (3) 2.) Matériel de fixation de pale : Vis (15), rondelles (15) 3.) Matériel du câble de sécurité : Vis à bois (1), rondelle à ressort (1), rondelle plate (1)

4) Matériel de kit d'éclairage : Vis (3)

5.) Matériel de décor du volant : Vis (5) 6.) Matériel d'écrou de pale : Écrou (5), bouchon à vis (5), vis (5), cache-écrou (5),

S'il n'y a pas de boîtier de montage homologué UL (cUL pour installation canadienne), lisez les instructions suivantes. Débranchez l'alimentation en retirant les fusibles ou en désactivant les disjoncteurs. Fixez le boîtier de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. Le boîtier de sortie et son support doivent pouvoir supporter entièrement le poids total du ventilateur (jusqu'à 15,9 kg (35 lb)). N'utilisez pas de boîtiers de sortie en plastique. Les figures 1, 2 et 3 sont des exemples des diérentes manières de monter le boîtier de sortie. REMARQUE : Si vous installez le ventilateur de plafond sur un plafond en pente (voûté), vous aurez peut-être besoin d'une tige descendante plus longue pour maintenir un dégagement approprié entre la pointe de la pale et le plafond. Un dégagement minimum de 12" est suggéré pour un fonctionnement optimal. REMARQUE : Vous devez utiliser une tige de descente de 30,48 cm (12 po) ou plus pour une pente de 22° (angle maximum de 22°). (Fig. 3) REMARQUE : Selon l’endroit que vous avez choisi pour l’installation, vous devrez peut-être acheter et installer une suspente de solive pour soutenir le boîtier de sortie. Assurez- vous que la suspente de solive que vous achetez a été conçu pour être utilisé avec des ventilateurs de plafond. (Fig. 4) Fig. 1 Boîtier de sortie Boîtier de sortie Fig. 2 Fig. 3 Fig. 4 Boîtier de sortie Plafond du boîtier de sortie encastré plan de montage Fournir un support solide

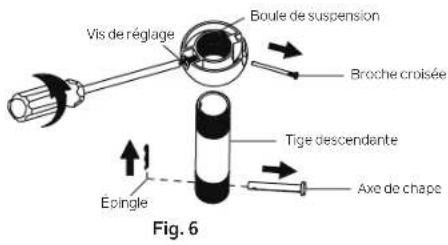

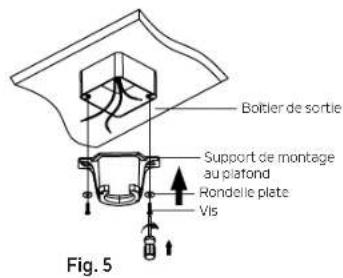

ANGLE MAXIMUM DE 22°56" Salvo | 7 Fig. 5 Fig. 6 Fig. 7 Boîtier de sortie Support de montage au plafond Rondelle plate Vis Vis de réglage Vis de réglage Boule de suspension Broche croisée Axe de chape Tige descendante Épingle

INSTALLATION DU SYSTÈME DE SUSPENSION

RAPPELEZ-VOUS de couper l'alimentation avant de commencer l'installation. Ceci est nécessaire pour votre sécurité et également pour la bonne programmation du système de commande. Pour installer correctement votre ventilateur de plafond, suivez les étapes ci-dessous. Étape 1. Avant de fixer le ventilateur au boîtier de sortie (non incluse), assurez-vous que le boîtier de sortie est solidement fixé à au moins deux points à un élément du plafond structurel (un boîtier desserré fera vaciller le ventilateur). Faites passer les fils d'alimentation de 120 volts du boîtier de sortie au plafond par le centre du support de montage au plafond. Installez le support de montage sur le boîtier de sortie au plafond à l'aide des vis et rondelles fournies avec le boîtier de sortie. (Fig. 5) Étape 2. Retirez l'épingle et l'axe de chape de l'ensemble de tige de descente, conservez- les pour une utilisation ultérieure. Retirez la boule de suspension de l'assemblage de la tige descendante en desserrant les vis de réglage, en retirant la goupille transversale et en tournant la boule hors de la tige. (Fig. 6) REMARQUE : Assurez-vous de garder le matériel détaché séparément pour éviter toute confusion lors de l'installation. Étape 3. Desserrez les deux vis de réglage sur le couplage du moteur. (Fig. 7)8 | KICHLER.COM Étape 4. Faites passer avec précaution les fils du ventilateur et le câble de sécurité à travers la tige descendante. Vissez la tige descendante sur l'accouplement du moteur jusqu'à ce que les trous des broches de la chape soient alignés. Ensuite, replacez l'axe de chape et l'épingle, puis serrez les deux vis de réglage. (Fig. 8) Étape 5. Glissez le couvercle du couplage, le couvercle de l’orifice de l’auvent et le couvercle sur la tige descendante. Réinstallez soigneusement la boule de suspension sur la tige de suspension. Assurez-vous que la broche croisée est dans la bonne position et que la vis de réglage est serrée et que les fils ne sont pas tordus. (Fig. 9) ATTENTION : Assurez-vous que toutes les vis sont serrées avant de passer à l'étape suivante.

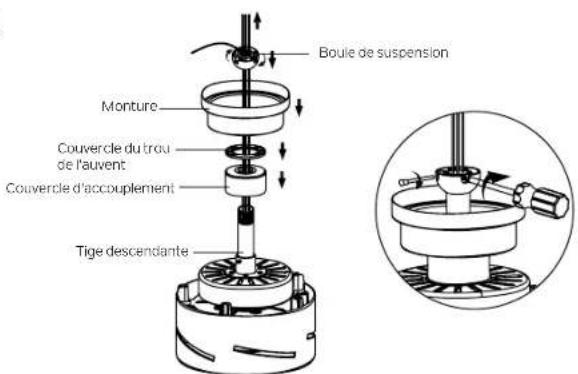

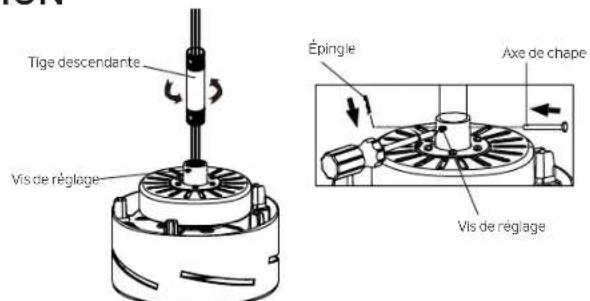

INSTALLATION DU SYSTÈME DE SUSPENSION

Vis de réglage Tige descendante Monture Boule de suspension Couvercle du trou de l'auvent Couvercle d'accouplement Tige descendante Vis de réglage Épingle Axe de chape Fig. 8 Fig. 956" Salvo | 9

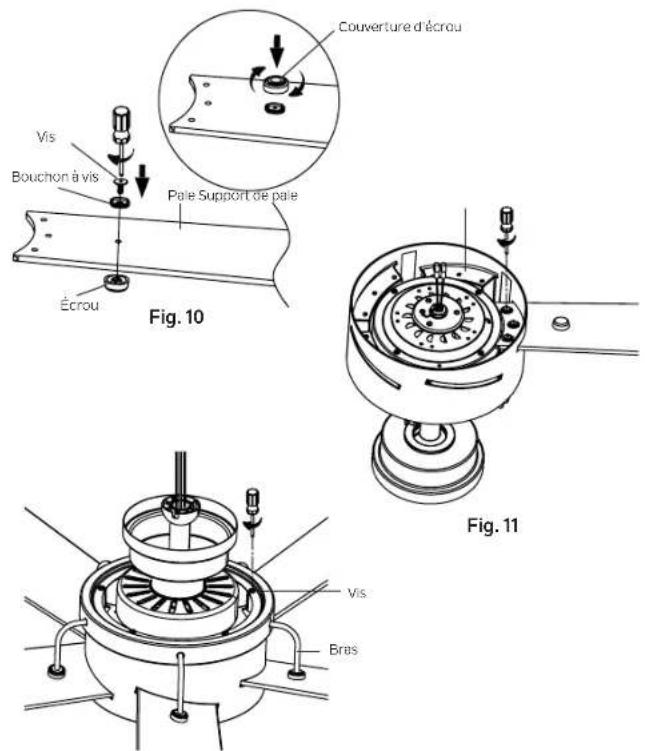

FIXATION DES PALES DU VENTILATEUR

ATTENTION : Pour réduire le risque de choc électrique, débranchez le circuit d'alimentation électrique du ventilateur avant d'installer les pales du ventilateur. Étape 1. Positionnez la vis, le capuchon vissé et l'écrou sur la pale comme indiqué, serrez la pale avec la vis. Ensuite, vissez le couvercle de l'écrou pour bien visser le capuchon. Ne serrez pas trop. (Fig. 10) Répétez l'opération pour les autres pales. Étape 2. Faites glisser avec précaution l'ensemble des pales dans la fente comme illustré, assurez-vous que l'ensemble des pales est bien en place contre le support de pale sur l'ensemble moteur. Serrez solidement la pale avec trois vis trouvées dans le pack de quincaillerie. (Fig. 11) Répétez l'opération pour les autres assemblages de pales. Étape 3. Positionnez le décor du volant sur le moteur comme illustré, alignez les trous du décor du volant avec les trous de l'ensemble moteur et assurez-vous que cinq bras sont correctement positionnés dans les trous des œillets sur les cache-écrous, serrez fermement avec cinq vis trouvées dans le pack quincaillerie. (Fig. 12) Fig. 12 Fig. 10 Fig. 11 Couverture d'écrou Vis Écrou Bouchon à vis Pale Support de pale Vis Bras10 | KICHLER.COM Étape 1. Soulevez maintenant le corps du moteur et placez la boule de suspension dans le support de montage. Tournez jusqu'à ce que la languette de contrôle soit tombée dans la fente d'enregistrement et soit fermement en place. (Fig.13) L'ensemble du corps du moteur ne doit pas tourner si cela est fait correctement.

AVERTISSEMENT : Le fait de ne pas installer correctement

la languette de contrôle peut endommager le ventilateur de plafond pendant le fonctionnement.

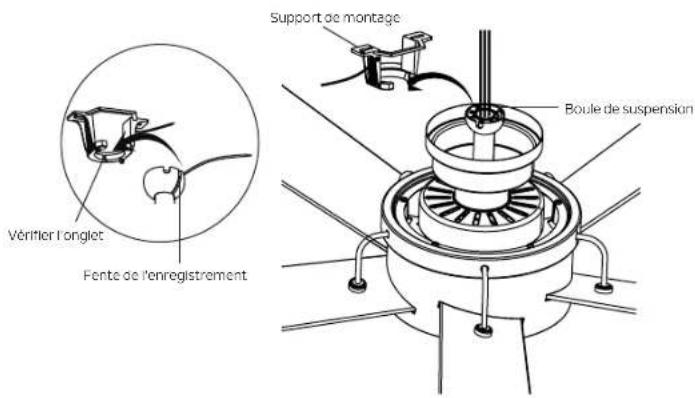

SUSPENDRE L'ENSEMBLE MOTEUR

Fig. 13 Support de montage Vérifier l'onglet Fente de l'enregistrement Boule de suspension56" Salvo | 11 Rondelle plate

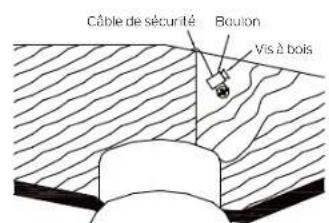

INSTALLATION DU SUPPORT DE SÉCURITÉ

(requis pour l'installation canadienne UNIQUEMENT) Un câble de support de sécurité est fourni pour aider à empêcher le ventilateur de plafond de tomber, veuillez l'installer comme suit. Étape 1. Enfoncez une vis à bois et des rondelles dans le côté de l'entretoise qui maintient le boîtier de sortie. Laissez 3 mm (1/8") d'espace entre le renfort de support et la rondelle. (Fig. 14) Étape 2. Insérez le câble de sécurité à travers le support de montage et l'un des trous du boîtier de sortie dans le plafond. Ajustez la longueur du câble de sécurité pour atteindre la vis et les rondelles en tirant le câble supplémentaire à travers le serre-câble jusqu'à ce que la longueur totale soit correcte, remettez l'extrémité du câble à travers le serre- câble, formant une boucle à l'extrémité du câble. Serrez fermement le serre-câble. Maintenant, placez la boucle à l'extrémité du câble de sécurité sur la vis à bois et sous la rondelle. Serrez fermement la vis à bois. (Fig. 15) REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour les installations au Canada, c'est une bonne idée d'eectuer la fixation avec n'importe quelle installation. Vis à bois Rondelle à ressort Boîtier de sortie Plafond Renfort de soutien Câble de sécurité Boulon Vis à bois Fig. 15 Fig. 1412 | KICHLER.COM RACCORDEMENTS ÉLECTRIQUES

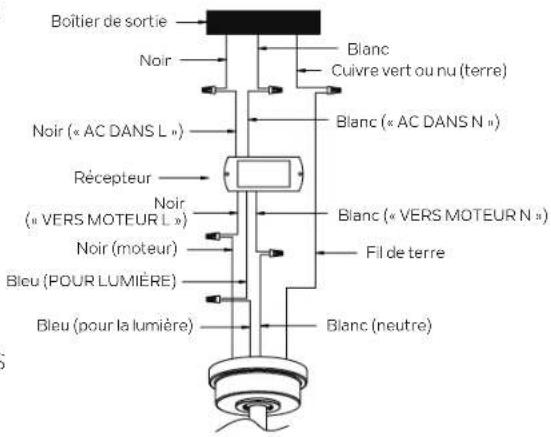

AVERTISSEMENT : Pour éviter tout risque d'électrocution, assurez-vous

d'avoir coupé l'alimentation au panneau de circuit principal avant de procéder au câblage. Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage domestique. Utilisez les connecteurs de fils fournis avec votre ventilateur. Fixez les connecteurs avec du ruban isolant. Assurez-vous qu'il n'y a pas de supports de câbles ou de raccordements desserrés.

AVERTISSEMENT : Si les fils de votre maison sont de couleurs diérentes

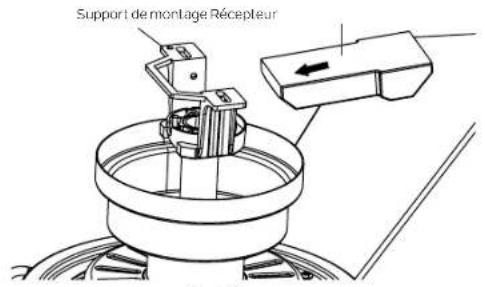

de celles indiquées dans ce manuel, arrêtez immédiatement. Un électricien professionnel est recommandé pour déterminer le câblage approprié. Étape 1. Insérez le récepteur dans le support de montage et maintenez-le à plat face au plafond. (Fig. 16) Étape 2. Raccordements électriques du moteur au récepteur : Raccordez le fil NOIR du ventilateur au fil NOIR marqué « VERS MOTEUR L » du récepteur. Raccordez le fil BLANC du ventilateur au fil BLANC marqué « VERS MOTEUR N » du récepteur. Raccordez le fil BLEU du ventilateur au fil BLEU marqué « POUR LA LUMIÈRE » du récepteur. Fixez tous les raccords de fils avec les connecteurs de fils en plastique fournis. (Fig. 17) Étape 3. Raccordements électriques du récepteur à distance au boîtier de sortie : Raccordez le fil NOIR (chaud) du plafond au fil NOIR marqué « AC DANS L » depuis le récepteur. Raccordez le fil BLANC (Neutre) du plafond au fil BLANC marqué « AC DANS N » depuis le récepteur. Fixez tous les raccords de fils avec les connecteurs de fils en plastique fournis. (Fig. 17) Fig. 17 Fig. 16 Support de montage Récepteur Blanc Cuivre vert ou nu (terre) Blanc (« AC DANS N ») Blanc (« VERS MOTEUR N ») Fil de terre Blanc (neutre) Boîtier de sortie Noir Noir (« AC DANS L ») Récepteur Noir (« VERS MOTEUR L ») Noir (moteur) Bleu (POUR LUMIÈRE) Bleu (pour la lumière)56" Salvo | 13 RACCORDEMENTS ÉLECTRIQUES Étape 4. Si votre boîtier de sortie a un fil de terre (cuivre vert ou nu), raccordez-le aux fils de terre du ventilateur. Sinon, connectez le fil de terre du ventilateur au support de montage. Fixez le raccord du fil avec un écrou en plastique fourni. Après avoir raccordé les fils, écartez-les de manière à ce que les fils vert et blanc soient d'un côté du boîtier de sortie et que les fils noirs et bleus soient de l'autre côté. (Fig. 17) REMARQUE : Rentrez soigneusement les raccordements des fils dans le boîtier de sortie. REMARQUE : Le ventilateur doit être installé à une distance maximale de 30 pieds de l'unité de transmission pour une transmission correcte du signal entre l'unité de transmission et l'unité de réception du ventilateur.

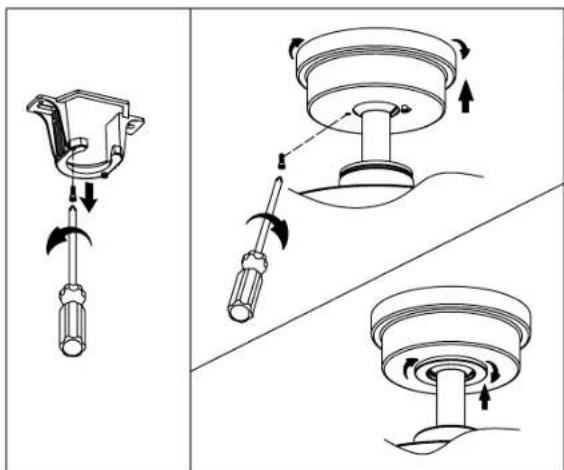

TERMINER L'INSTALLATION DU MOTEUR

Étape 1. Retirez l'une des deux vis à épaulement du support de montage. Desserrez la deuxième vis à épaulement sans la retirer complètement. (Fig. 18) Étape 2. Assemblez l'auvent en tournant la fente de la clé dans l'auvent sur la vis à épaulement dans le support de montage. Réinstallez la vis à épaulement précédemment retirée, puis resserrez fermement les deux vis à épaulement. (Fig. 18) Étape 3. Fixez et serrez solidement le couvercle du trou de l'auvent sur les vis à épaulement du support de montage en utilisant la fonction de verrouillage par rotation de la rainure de clé. (Fig.18) ATTENTION : Assurez-vous que toutes les vis sont serrées avant de passer à l'étape suivante. Fig. 1814 | KICHLER.COM

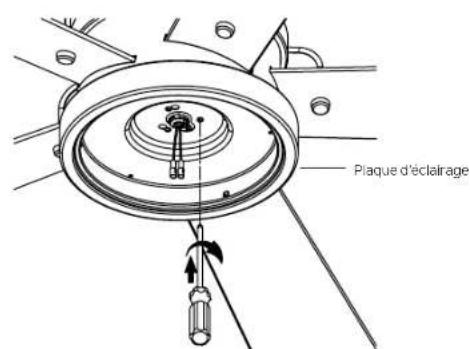

INSTALLATION DE LA PLAQUE D'ÉCLAIRAGE

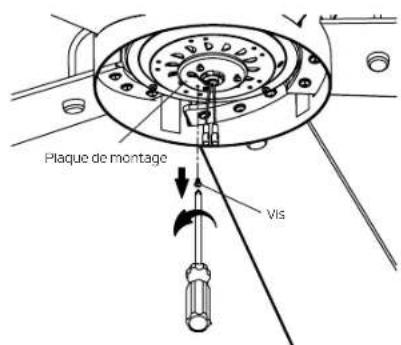

Étape 1. Retirez la vis marquée d'une étiquette à points sur la plaque de montage et conservez-la pour une utilisation ultérieure. Desserrez les deux autres vis (ne les retirez pas). (Fig.19) Étape 2. Placez les deux trous de fente sur la plaque d’éclairage sur les 2 vis précédemment desserrées depuis la plaque de montage. Faites pivoter la plaque d’éclairage jusqu'à ce qu'elle se verrouille en place à l'extrémité étroite des trous de clé. Fixez en serrant les 2 vis précédemment desserrées et celle précédemment retirée. (Fig. 20) Vis Plaque de montage Plaque d’éclairage Fig. 19 Fig. 2056" Salvo | 15

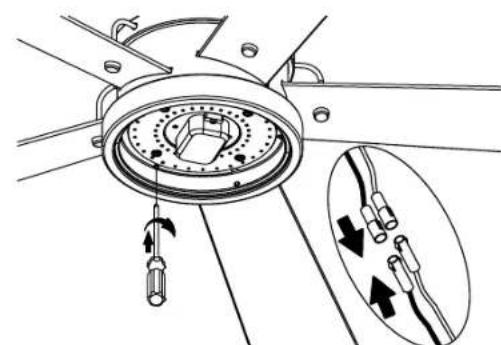

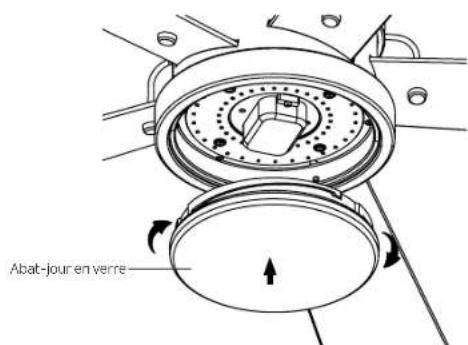

ATTENTION : Pour réduire le risque de choc électrique, débranchez le circuit d'alimentation électrique du ventilateur avant d'installer le kit d’éclairage. Étape 1. Teniez le kit d’éclairage LED sur la plaque d’éclairage, puis connectez les 2 connecteurs à une broche du kit d'éclairage aux 2 connecteurs à une broche de l'ensemble moteur. Connectez le fil noir au fil noir et le fil blanc au fil blanc. Fixez le kit d'éclairage à la plaque d'éclairage et serrez solidement avec trois (3) vis du jeu de vis. (Fig. 21) Étape 2. Soulevez l'abat-jour en verre jusqu'au kit d'éclairage, fixez l'abat- jour en verre à la plaque d’éclairage. En tournant dans le sens des aiguilles d'une montre, tournez progressivement l'abat-jour en verre jusqu'à ce qu'il s'enclenche sur la plaque d’éclairage. NE SERREZ PAS TROP. (Fig. 22) Fig. 21 Fig. 22 Abat-jour en verre16 | KICHLER.COM ATTENTION : ASSUREZ-VOUS QUE L’ÉLECTRICITÉ EST COUPÉE AU NIVEAU DE LA BOÎTE DE RACCORDEMENT PRINCIPALE OU QUE LE FUSIBLE CORRECT A ÉTÉ RETIRÉ AU NIVEAU DE LA BOÎTE DE RACCORDEMENT PRINCIPALE AVANT DE CONTINUER.

AVERTISSEMENT : Tout le câblage doit être conforme au National Electrical Code

et aux codes électriques locaux. L'installation électrique doit être eectuée par un électricien qualifié et agréé. Sélectionnez un emplacement pour installer votre émetteur de système de commande « CoolTouch ». Vous pouvez remplacer un interrupteur mural existant ou installer l'émetteur sur N'IMPORTE QUELLE surface plane.

AVERTISSEMENT : L'INSTALLATION DE L'INTERRUPTEUR DOIT ÊTRE CONFORME

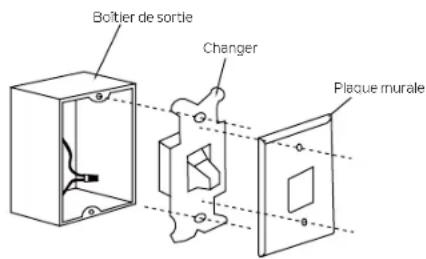

À TOUS LES CODES ÉLECTRIQUES LOCAUX ET NATIONAUX. Option 1. Installez le système de commande à l'aide d'un boîtier de prise de courant mural existant. Assurez-vous que l'alimentation électrique est COUPÉE au niveau du panneau principal avant le câblage. Étape 1. Retirez la plaque murale existante et l'ancien interrupteur de la boîte de prise murale. Câblez les fils NOIR (chauds) avec le connecteur et repoussez à l'intérieur de la boîte de sortie. (Fig. 23) Étape 2. Installez la plaque métallique et la plaque murale « CoolTouch » sur la boîte de prise murale existante avec les 4 vis fournies. Placez ensuite les deux chevilles en plastique dans la plaque murale. (Fig. 24) Option 2 : Installez le système de commande sur N'IMPORTE QUELLE surface plane : Sélectionnez l’emplacement souhaité et utilisez la plaque murale « CoolTouch » pour réaliser l’emplacement des trous de montage. Des ancrages muraux en plastique et des vis sont fournis pour ce type d'installation. Après avoir installé les ancrages muraux, fixez la plaque murale « CoolTouch » avec les vis de montage, puis insérez les chevilles en plastique pour terminer l'installation. INSTALLATION DE LA PLAQUE MURALE DU SYSTÈME DE COMMANDE COOLTOUCH

Fig. 23 Fig. 24 Boîtier de sortieChangerPlaque muraleBoîtier de sortiePlaque métallique Vis Plaque murale « CoolTouch » Vis Bouchon en plastique56" Salvo | 17 INSTALLATION ET RETRAIT DE L'ÉMETTEUR PORTATIF Étape 1. Pour placer l'émetteur dans la plaque murale, insérez d'abord l'extrémité inférieure, puis appuyez sur le haut dans la plaque murale. L'émetteur est maintenant maintenu dans la plaque murale et fonctionnera à partir d'ici. (Fig.25) Étape 2. Pour retirer l'émetteur de la plaque murale, appuyez sur le bouton de déverrouillage et l'émetteur tombera dans votre main. Fig. 25 INSTRUCTIONS D'UTILISATION

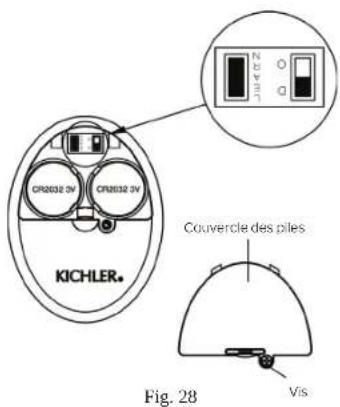

AVERTISSEMENT : Risque de brûlure chimique. Gardez les piles hors de

portée des enfants. Étape 1. À l'aide d'un tournevis, retirez le couvercle des piles du combiné et conservez la vis pour une utilisation ultérieure. (Fig. 26) Étape 2. Pour rendre le ventilateur opérationnel, installez deux piles 3V CR2032 (incluses). Les piles doivent être installées avec le côté positif (+) vers le haut. Remplacez-les par des piles CR2032 si nécessaire. (Fig. 27) REMARQUE : Si elle n'est pas utilisée pendant de longues périodes, retirez les piles pour éviter d'endommager la télécommande. Stockez la télécommande à l'abri d'une chaleur ou d'une humidité excessive. Fig. 26 Fig. 27 Batteries Piles18 | KICHLER.COM INSTRUCTIONS D'UTILISATION REMARQUE : Chaque télécommande porte un code d'identification unique pour faciliter la communication entre les appareils couplés. Le code d'identification est défini en usine et n'est pas modifiable par l'utilisateur. Cependant, vous devrez eectuer manuellement un processus d'apprentissage du code d'identification dans ces circonstances :

• Si vous avez plusieurs ventilateurs installés à proximité et que vous souhaitez contrôler tous les ventilateurs à l'aide d'une même télécommande. REMARQUE : Chaque ventilateur nécessite son propre récepteur.

• Lorsque votre télécommande ne répond pas (assurez-vous que la pile n'est pas déchargée).

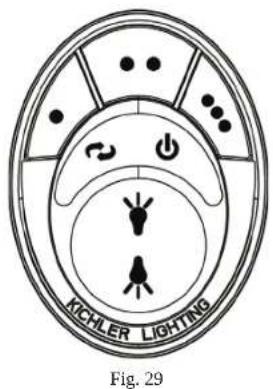

• Après avoir remplacé un émetteur ou un récepteur défectueux par un neuf. Sinon, la télécommande ne fonctionnera pas. Pour eectuer ce processus manuellement, suivez les étapes ci-dessous : Après l'installation et le câblage de l'unité, rétablissez l'alimentation de votre ventilateur, appuyez sur la touche « LEARN » et maintenez-la enfoncée pendant 1 à 3 secondes, le ventilateur se mettra en marche à vitesse moyenne et la lumière (si installée) s'allumera. Cela confirme que le processus d'apprentissage est terminé. Cette opération doit être eectuée dans les 30 secondes suivant la remise sous tension du ventilateur. (Fig. 28) REMARQUE : Assurez-vous que l'interrupteur à glissière dans le compartiment à piles marqué « D O » est en position « D ». (Fig. 28) Étape 4. Remettez le couvercle de la pile et serrez avec un tournevis. (Fig. 28) Étape 5. Les boutons contrôlent la vitesse et la lumière du ventilateur comme suit : (Fig. 29) Fig. 30 Fig. 29 Battery Cover Screw Fig. 28 Fig. 29 Couvercle des piles Vis Vitesse faible Vitesse moyenne Vitesse élevée Ventilateur Arrêté Flux d'air (avant ou arrière) Aucune fonction (ne pas utiliser ce bouton) a.) Lumière MARCHE/ARRÊT. b.) Appuyez et maintenez pour atténuer ou éclaircir la lumière au niveau souhaité.56" Salvo | 19 Fig. 30 Fig. 31 FONCTION INVERSE Pour activer la fonction d'inversion sur ce ventilateur, appuyez sur le bouton « Inversion » pendant que le ventilateur fonctionne. Le réglage de la vitesse par temps chaud ou frais dépend de facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, etc. Fonctionnement par temps chaud : Fonctionnement par temps chaud : Avant (sens anti-horaire). Un flux d'air descendant crée un eet de refroidissement (Fig. 30). Cela vous permet de régler votre climatiseur sur un réglage plus chaud sans aecter votre confort général. Fonctionnement par temps frais : Fonctionnement par temps frais : Inverser (sens horaire). Un flux d'air ascendant évacue l'air chaud des zones du plafond (Fig. 31). Cela vous permet de régler votre unité de chauffage sur un réglage plus froid sans aecter votre confort général. Informations FCC Cet appareil est conforme aux exigences de la section 15 du règlement de la FCC. Fonctionnement assujetti aux deux (2) conditions d’utilisation suivantes : 1.) Cet appareil ne doit pas provoquer d'interférences nuisibles, et 2.) Cet appareil doit accepter tous les brouillages reçus, y compris ceux pouvant causer un fonctionnement indésirable. Remarque :Remarque :Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.

• Augmentez l’espace entre l'équipement et le récepteur.

• Branchez l'équipement à une prise sur un circuit diérent de celui auquel le récepteur est raccordé.

• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.20 | KICHLER.COM DÉPANNAGE ProblèmeProblème Le ventilateur ne Le ventilateur ne démarre pas.démarre pas. Le ventilateur fait Le ventilateur fait du bruit.du bruit. Le ventilateur vacille.Le ventilateur vacille. Dysfonctionnement Dysfonctionnement de la télécommande.de la télécommande. SolutionSolution

1. Vérifiez les fusibles ou les disjoncteurs.1. Vérifiez les fusibles ou les disjoncteurs.

2. Vérifiez tous les raccordements électriques pour assurer un bon contact. 2. Vérifiez tous les raccordements électriques pour assurer un bon contact. ATTENTION : Assurez-vous que l'alimentation ATTENTION : Assurez-vous que l'alimentation principale est coupée lors de la vérification de tout raccordement électrique.principale est coupée lors de la vérification de tout raccordement électrique. 3. Assurez-vous que les piles de l'émetteur sont correctement installées. Côté positif (+) tourné vers l'extérieur.3. Assurez-vous que les piles de l'émetteur sont correctement installées. Côté positif (+) tourné vers l'extérieur.

4. Assurez-vous que les piles sont bien chargées.4. Assurez-vous que les piles sont bien chargées.

1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées. 2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées. 3. Assurez-vous que les raccords des écrous métalliques ne frottent pas les uns contre les autres ou contre la paroi 3. Assurez-vous que les raccords des écrous métalliques ne frottent pas les uns contre les autres ou contre la paroi intérieure du boîtier de l’interrupteur. intérieure du boîtier de l’interrupteur. ATTENTION : Assurez-vous que l'alimentation principale est coupée.ATTENTION : Assurez-vous que l'alimentation principale est coupée. 4. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent 4. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent pendant ce temps.pendant ce temps. 5. Si vous utilisez un kit d'éclairage en option, assurez-vous que les vis fixant la verrerie sont bien serrées. Assurez-vous que 5. Si vous utilisez un kit d'éclairage en option, assurez-vous que les vis fixant la verrerie sont bien serrées. Assurez-vous que les ampoules ne touchent aucun autre composant.les ampoules ne touchent aucun autre composant. 6. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur. Ils ne sont pas 6. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur. Ils ne sont pas compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes.compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes. 7. Assurez-vous que la verrière supérieure est à une courte distance du plafond. Elle ne doit pas toucher le plafond.7. Assurez-vous que la verrière supérieure est à une courte distance du plafond. Elle ne doit pas toucher le plafond. 1. Vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées.1. Vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées. 2. La plupart des problèmes d'oscillation du ventilateur sont causés lorsque les niveaux des pales sont inégaux. Vérifiez 2. La plupart des problèmes d'oscillation du ventilateur sont causés lorsque les niveaux des pales sont inégaux. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l'une des pales. Mesurez cette distance. ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l'une des pales. Mesurez cette distance. Faites tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répétez pour chaque pale. Faites tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répétez pour chaque pale. L'écart de distance doit être égal à 1/8".L'écart de distance doit être égal à 1/8". 3. Si l'oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à côte) peut redistribuer le 3. Si l'oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à côte) peut redistribuer le poids et éventuellement entraîner un fonctionnement plus fluide. poids et éventuellement entraîner un fonctionnement plus fluide. 1. Les ventilateurs de plafond équipés de systèmes de télécommande NE PEUVENT PAS être utilisés avec un autre système 1. Les ventilateurs de plafond équipés de systèmes de télécommande NE PEUVENT PAS être utilisés avec un autre système de commande SAUF un interrupteur mural Marche/Arrêt de base si vous le souhaitez.de commande SAUF un interrupteur mural Marche/Arrêt de base si vous le souhaitez.RÉV. 04-MAR-2022 © Kichler Lighting LLC. Tous droits réservés. www.kichler.com
