PW56001 - Programmateur d'arrosage Emos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur d'arrosage automatique
Marque	Emos
Modèle	PW56001
Alimentation	2 piles alcalines AA 1,5 V (non fournies)
Pression d'exploitation max.	0,5 à 8 bars (7,25 à 116,03 psi)
Température d'exploitation	3 °C à 50 °C
Indice d'étanchéité	IP54 (protection contre les projections d'eau)
Fréquence d'arrosage réglable	1 / 2 / 3 / 4 / 6 / 8 / 12 / 24 / 48 / 72 h ou 1 fois par semaine
Durée d'arrosage réglable	3 / 5 / 10 / 15 / 20 / 30 / 45 / 60 / 90 / 120 min
Raccordement	Robinet 1" avec réduction 3/4" fournie
Filtre intégré	Oui, crépine amovible
Indicateur LED	Verte (arrosage actif) / Rouge (piles faibles ou arrêt)
Mode manuel	Oui, arrosage continu jusqu'à changement de réglage
Protection antigel	Démonter et ranger à l'intérieur en cas de gel
Entretien	Nettoyer régulièrement le filtre à l'eau courante
Réparabilité	Ne pas ouvrir le boîtier ; contacter un professionnel
Compatibilité piles	Utiliser uniquement des piles alcalines 1,5 V, pas de rechargeables
Dimensions (environ)	Diamètre 80 mm, hauteur 120 mm (estimation)
Poids (sans piles)	Environ 200 g

FOIRE AUX QUESTIONS - PW56001 Emos

Comment installer le programmateur d'arrosage Emos PW56001 ?

Insérez 2 piles alcalines AA dans le compartiment, vissez le programmateur à la verticale sur un robinet 1" (utilisez la réduction 3/4 fournie si nécessaire), vérifiez que le filtre est en place, branchez un tuyau de sortie, puis réglez la durée et la fréquence avant d'ouvrir l'eau.

Que faire si la vanne du programmateur ne s'ouvre pas ou ne se ferme pas ?

Fermez l'arrivée d'eau, placez le commutateur sur Manual pendant 5 à 7 secondes, puis sur OFF. Répétez 2 à 5 fois. Si le problème persiste, le programmateur peut être bloqué ou défectueux.

Pourquoi le programmateur n'arrose-t-il pas ?

Vérifiez que le commutateur n'est pas sur OFF, que l'arrivée d'eau est ouverte, que les piles sont chargées (LED rouge si déchargées) et que la pression d'eau est suffisante (minimum 0,5 bar). Nettoyez aussi le filtre.

Quel type de piles utiliser ?

Utilisez uniquement deux piles alcalines neuves de 1,5 V de type AA. N'utilisez pas de piles rechargeables (1,2 V) et ne mélangez pas piles neuves et usagées.

Comment régler la durée et la fréquence d'arrosage ?

Tournez le commutateur de durée (How Long) pour choisir de 3 à 120 min. Tournez le commutateur de fréquence (How Often) pour choisir de 1 heure à 1 fois par semaine ou One-Off. Chaque réglage est confirmé par un clignotement LED vert.

Que signifie le clignotement de la LED rouge ?

Un clignotement rouge indique soit que l'arrosage est désactivé (commutateur sur OFF), soit que les piles sont faibles (tension < 2,4 V). Remplacez les piles si nécessaire.

Comment nettoyer le programmateur ?

Nettoyez régulièrement le filtre à l'eau courante. Pour l'intérieur, coupez l'eau, dévissez le programmateur, retirez le filtre et la crépine, rincez et brossez doucement l'entrée et la sortie.

Peut-on utiliser le programmateur en hiver ?

Non, le programmateur doit être démonté et rangé à l'intérieur en cas de gel. Les températures inférieures à 3 °C peuvent endommager l'appareil.

Pourquoi la pression d'eau semble-t-elle faible ?

Vérifiez que le filtre n'est pas encrassé (nettoyez-le) et que le programmateur est correctement installé. Si la pression d'entrée est trop basse, installez une pompe de surpression.

Que faire en cas de décharge rapide des piles ?

Assurez-vous d'utiliser des piles alcalines de 1,5 V, pas de rechargeables. Remplacez toutes les piles en même temps. Si le problème persiste, vérifiez que le compartiment est propre et sec.

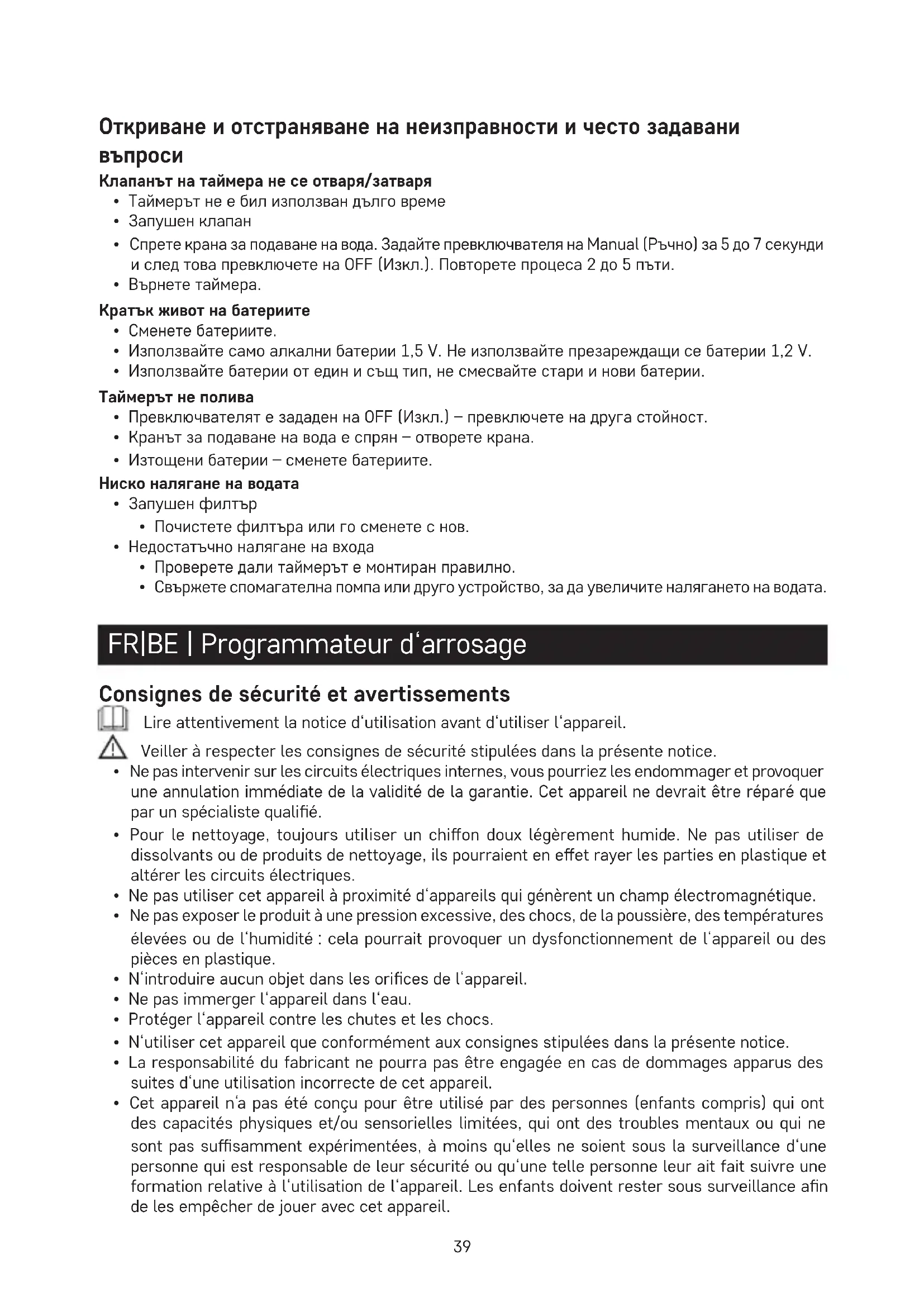

MODE D'EMPLOI PW56001 Emos

FRIBE | Programmmateur d'arrosage

Consignes de sécurité et averissements

Lire attentivement la notice d'utilisation avant d'utiliser l'appareil.

Veiller à respecter les consignes de sécurité stipulées dans la presente notice.

• Ne pas intervenir sur les circuits électriques internes, vous pourriez les endommager et provoquer une annulation immédiate de la validité de la garantie. Cet apparéil ne devrait être réparé que par un spécialiste qualifié.
• Pour le nettoyage, toujours utiliser un chiffon doux légarement humide. Ne pas utiliser de dissolvants ou de produits de nettoyage, ils pourraient en effet rayer les parties en plastique et ALTERER les circuits électriques.
• Ne pas utiliser cet apparéil à proximé d'appareils qui générent un champ électromagnétique.
• Ne pas exposer le produit à une pression excessive, des chocs, de la poussière, des températures élevées ou de l'humidité : cela pourrait provoquer un dysfonctionnement de l'appareil ou des pieces en plastique.
• N'introduire aucun objet dans les orifices de l'appareil.
• Ne pas immerger l'appareil dans l'eau.
• Protégier l'appareil contre les chutes et les chocs.
• N'utiliser cet apparéil que conformément aux consignes stipulées dans la présente notice.
• La responsabilité du fabricant ne pourrait pas être engagée en cas de dommages apparus des suites d'une utilisation incorrecte de cet apparéil.

• Cet apparéil n'a pas été concu pour être utilisé par des personnes (enfants compris) qui ont des capacité physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment experimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable de leur sécurité ou qu'une telle personne leur ait fait suivre une formation relative à l'utilisation de l'appareil. Les enfants doivent rester sous surveillance afin de les empêcher de jourer avec cet apparéil.

• Ne pas jeter les piles au feu, ne pas les démonter ni les court-circuiter.

• Tenir hors de portée des enfants. L'ingestion peut entraîner un empoisonnement chimique, une perforation des tissus mous et la mort. Un empoisonnement grave peut se produit dans les deux heures qui suivent le problème. Consulter immédiatement un médecin.

Pression d'exploitation max.: 0,5 à 8 bars (7,25 à 116,03 psi)

Température d'exploitation : 3 °C à 50 °C

Étanchéité à l'eau : IP 54

Fréquence d'arrosage : 1/2/3/4/6/8/12/24/48/72 h à 1× par semaine

Durée de l'arrosage : 3/5/10/15/20/30/45/60/90/120 min

Alimentation: 2 × pile de 1,5 V de type AA (pas fournies)

Description (voir la Fig. 1)

1 - Commutateur de la durée de l'arrosage
2 - Raccord à un robinet 1"
3 - Réduction 34
4-DiodeLED
5- Commutateur de la fréquence de l'arrosage
6-Sortie
7-Filtre
8 - Compartiment destiné aux piles

Procedure de mise en service

1. Faire partager le fourreau à piles et y introduire 2 piles alcalines de 1,5V de type AA. Ne pas utiliser des piles rechargeables de 1,2V .
2. Rentrer le fourreau à piles jusqu'à ce qu'il soit en butée afin de garantir l'étanchéité du produit.
3. Couper l'arrivée d'eau.
4. Visser le programmateur sur un robinet de manière à ce qu'il soit à la verticale (voir la Figure 2), utiliser eventuellement une réduction 34 .
5. Vérifier que le filtré est en place, qu'il est dans la bonne position et qu'il ne contient pas d'im-puretés (voir la Figure 3).
6. Brancher un tuyau d'arrosage sur la sortie.
7. En cas de besoin, utiliser un ruban en teflon pour assurer l'étanchéité (voir la Figure 4).
8. Régler l'heure et la durée de l'arrosage. Ouvrir ensuite l'arrivée d'eau.

Commentaire:

Retirer les piles du programmateur si vous envisagez de ne pas l'utiliser durant une longue période.

Lors de la programmation duprogrammateur, le robinet doit etre fermé pour eviter que vous ne soyez aspergé par le jet d'eau.

Ne pas utiliser d'outils pour installer le programmateur. Un serrage à la main sera suffisant.

Faire en sorte que le programmateur ne soit pas exposé au gel. Lorsqu'il gèle, démonter le programmateur pour éviter qu'il ne soit degrade.

Afin de prolonger la durée de vie du programmateur, le contrôle doit être propre et être en place chaque fois que vous utilisez le programmateur.

Nettoyer regulierement le filtré à l'eau courante.

Programmation du programmeur

Avertissement : L'heure de démarrage de l'arrosage correspond à l'houre à laquelle vous effec-tuez le réglage.

Nous vous recommendons donc de tester plusieurs fois le réglage de la programmation avant derialrder à l'installation.

Durée de l'arrosage

1. Regler la durée de l'arrosage (how long) en vous aidant du commutateur prévu à cet effet.
2. Chaque fais que vous tournerez le commutateur, la diode LED verte clignotera 5 × rapidement et 1 × longuement = réglage sauvégarde.

Commentaire :

Si you reglez le commutateur sur OFF, la diode LED rouge clignote 5 × rapidement et 1 × longuement = l 'arrosage est desactive et le commutateur de la frquence n'est plus opérationnel.

Si, alors que ce réglage a été effectué, vous faites pivoter le commutateur de la fréquence de l'arrosage, la diode LED clignotera 2 × pour vous avertir que l'arrosage est désactivé.

Si le réglage est place sur „Manual“, l'arrosage est constamment activé et ce, jusqu'à ce que vous paramétriez une autre durée.

Lorsque ce réglage a été paramétré, le commutateur de la fréquence de l'arrosage n'est pas opérationnel.

Fréquence de l'arrosage

1. Regler la frquence de l'arrosage (how often) en vous aidant du commutateur prevu a cet effet.
2. Chaque fais que vous tournerez le commutateur, la diode LED verte clignotera 5 × rapidement et 1 × longuement = réglage sauvégarde.

Commentaire :

Si vous paramétrez ONE-OFF, l'arrosage ne s'activera qu'une seule fois (1×)

Si vous paramétrrez „Week“, l'arrosage s'activera 1 × par semaine.

Exemple de réglage d'une durée d'arrosage de 20 minutes avec une fréquence d'une fois toutes les 8 heures (voir la Figure 5)

Commentaire :

Le fait que l'arrosage est activé est indiqué par le fait que la diode LED verte clignote 1× toutes les 5 secondes.

Lors de l'ouverture/fermeture de la vanne, un déclic se fait entendre.

Indication que les piles sont déchargees

Dés que la tension des piles descend sous 2,4 V, l'arrosage en cours se termine et la vanne se ferme. La programmation ne sera plus opérationnelle.

Lorsque you ferez pivoter le commutateur de la frquence/de la durée de l'arrosage, la diode LED rouge clignotera 1 ×

Il conviendra de remplacer les piles du programmateur.

Maintenance du programmeur

Effectuer un contrôle régulier du programmeur (voir la Figure 6).

En effet, durant son installation, des impuretés pourraient s'y annuncieler.

1. Couper l'arrivée d'eau et dévisser le programmeur.
2. Retirer le filtré et le contrôle.
3. S'il est encrassé, il conviendra de le rincer à l'eau courante.
4. Placer le commutateur en position «Manual» pour ouvrir la vanne.
5. Vérifier l'entrée et la sortie duprogrammateur et le nettoyer évientuèlement en utilisant une petite brosse.

Solutions aux problèmes, FAQ

La vanne du programmateur ne s'ouvre pas/ne se ferme pas

• Le programmeur n'a pas eté utilisé durant une longue période
  La vanne est bloquée
• Fermer l'arrivée d'eau. Placer le commutateur sur la position „Manual" durant 5 à 7 secondes et le placer ensuite sur le mode OFF. Répéter cette procédure 2 à 5 ×
• Réclamer le programmeur.

Faible autonomie des piles

• Remplacer les piles.
• N'utiliser que des piles alcalines de 1,5 V. Ne pas utiliser des piles rechargeables de 1,2 V.
• Toujours utiliser des piles d'un même type, ne pas mélanger des piles neuves avec des piles usagées.

Leprogrammateur n'arrose pas

• Le commutateur a ete plac sur OFF (désactive) - placer le commutateur dans une autre position.
  L'arrivée d'eau est coupée - ouvrir l'arrivée d'eau.
• Les piles sont déchargées - remplaçer les piles.

La pression de l'eau est trop BASSE

• Le contrôle est encrassé
• Nettoyer le filtrte ou le remplacer par un neuf.
• La pression d'entrée n'est pas suffisante
• Vérifier que le programmeur a été correctement installé.
• Raccorder une pompé de surpression ou tout autre apparéil permettant d'augmenter la pression de l'eau.
