NÁVOD K OBSLUZE PW56001 Emos

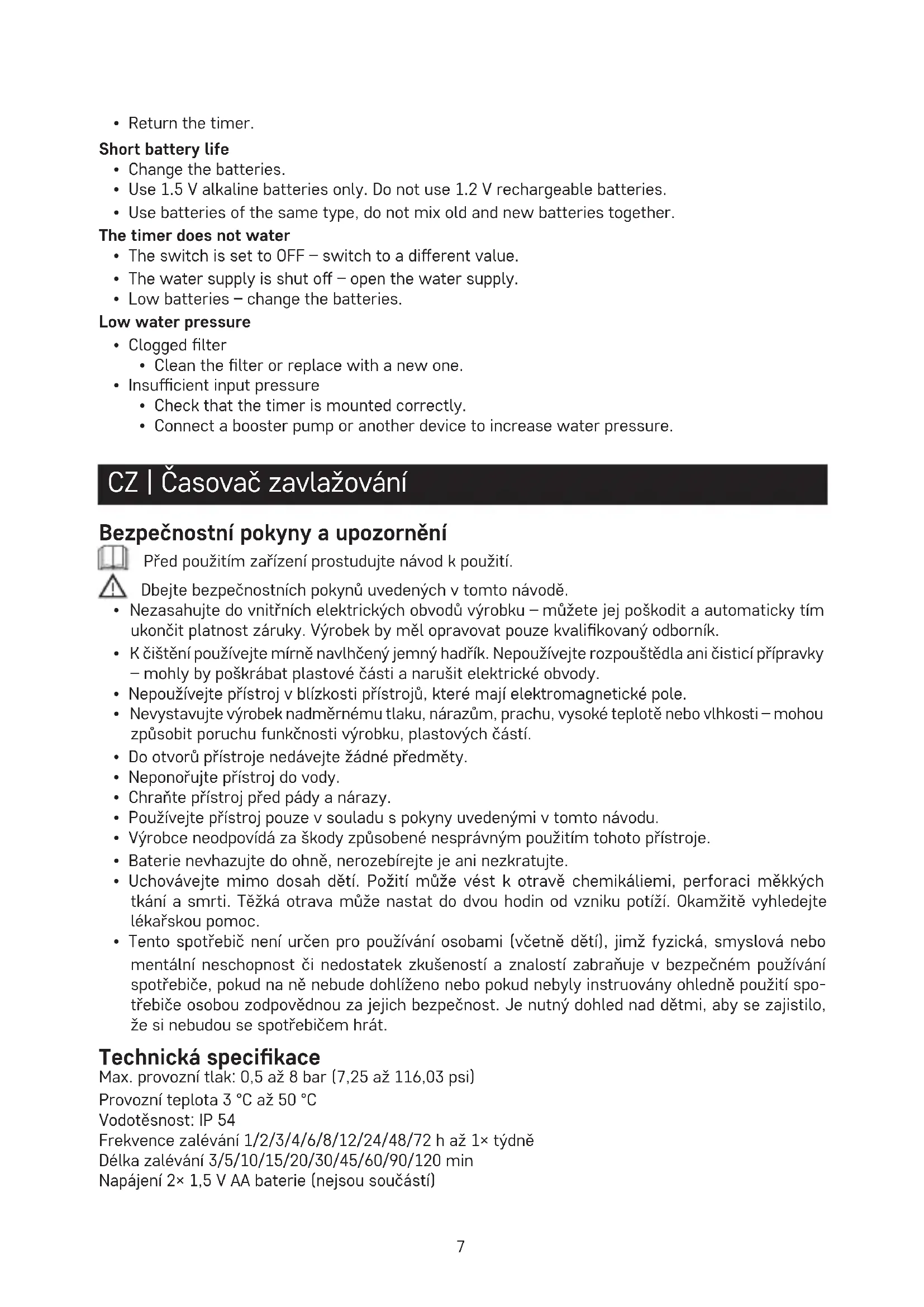

• Connect a booster pump or another device to increase water pressure. CZ | Časovač zavlažování Bezpečnostní pokyny a upozornění Před použitím zařízení prostudujte návod kpoužití. Dbejte bezpečnostních pokynů uvedených vtomto návodě.

• Nezasahujte do vnitřních elektrických obvodů výrobku – můžete jej poškodit a automaticky tím ukončit platnost záruky. Výrobek by měl opravovat pouze kvalikovaný odborník.

• K čištění používejte mírně navlhčený jemný hadřík. Nepoužívejte rozpouštědla ani čisticí přípravky – mohly by poškrábat plastové části a narušit elektrické obvody.

• Nepoužívejte přístroj v blízkosti přístrojů, které mají elektromagnetické pole.

• Nevystavujte výrobek nadměrnému tlaku, nárazům, prachu, vysoké teplotě nebo vlhkosti – mohou způsobit poruchu funkčnosti výrobku, plastových částí.

• Do otvorů přístroje nedávejte žádné předměty.

• Neponořujte přístroj do vody.

• Chraňte přístroj před pády a nárazy.

• Používejte přístroj pouze v souladu s pokyny uvedenými v tomto návodu.

• Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto přístroje.

• Baterie nevhazujte do ohně, nerozebírejte je ani nezkratujte.

• Uchovávejte mimo dosah dětí. Požití může vést k otravě chemikáliemi, perforaci měkkých tkání a smrti. Těžká otrava může nastat do dvou hodin od vzniku potíží. Okamžitě vyhledejte lékařskou pomoc.

• Tento spotřebič není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání spotřebiče, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití spo- třebiče osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou se spotřebičem hrát. Technická specikace Max. provozní tlak: 0,5 až 8 bar (7,25 až 116,03 psi) Provozní teplota 3 °C až 50 °C Vodotěsnost: IP 54 Frekvence zalévání 1/2/3/4/6/8/12/24/48/72 h až 1× týdně Délka zalévání 3/5/10/15/20/30/45/60/90/120 min Napájení 2× 1,5 V AA baterie (nejsou součástí)8 Popis (viz obr. 1) 1 – přepínač délky zavlažování 2 – přípojka na kohout 1" 3 – redukce ¾" 4 – LED dioda 5 – přepínač frekvence zavlažování 6 – výstup 7 – ltr 8 – bateriový prostor Postup uvedení do provozu

1. Vysuňte bateriové pouzdro a vložte alkalické baterie 2× 1,5 VAA, nepoužívejte 1,2V nabíjecí baterie.

2. Zasuňte pouzdro pevně dovnitř, aby byla zajištěna odolnost vůči vodě.

3. Vypněte přívod vody.

4. Přišroubujte časovač k vodovodnímu kohoutku ve správné vertikální poloze viz obrázek 2, případně

použijte ¾" redukci.

5. Ujistěte se, že je nasazen ltr ve správné pozici a je bez nečistot viz obrázek 3.

6. Připojte na výstupní část zahradní hadici.

7. Pokud je to nutné, použijte teonovou pásku pro utěsnění viz obrázek 4.

8. Nastavte čas a délku zavlažování. Potom otevřete přívod vody.

Poznámka: Pokud časovač nebudete delší dobu používat, vyjměte baterie. Při programování časovače musí být kohoutek uzavřen, abyste se nepostříkali vodou. Neinstalujte časovač pomocí nářadí. Dotáhněte jej pouze rukou. Nevystavujte časovač mrazu. Časovač by měl být za mrazu demontován, aby nedošlo k jeho poškození. Pro prodloužení životnosti časovače, musí být během používání časovače ltr čistý a na svém místě. Pravidelně čistěte ltr tekoucí vodou. Programování časovače Upozornění: Čas spuštění zavlažování přímo odpovídá času, kdy provádíte nastavení. Doporučujeme nejdříve několikrát vyzkoušet funkčnost nastavení programování, potom provést instalaci. Délka zavlažování

1. Nastavte přepínačem délku zavlažování (how long).

2. Při každém otočení přepínače blikne zelená LED 5× rychle a 1× dlouze = nastavení uloženo.

Poznámka: Při nastavení OFF blikne červená LED 5× rychle a 1× dlouze = zavlažování bude vypnuto, přepínač frekvence zavlažování nebude funkční. Pokud během tohoto nastavení otočíte přepínačem frekvence zavlažování blikne 2× červená LED jako upozornění na vypnutý stav. Při nastavení „Manual“ bude zavlažování trvale spuštěné, dokud nezměníte na jinou délku. Během tohoto nastavení nebude funkční přepínač frekvence zavlažování. Frekvence zavlažování

1. Nastavte přepínačem frekvenci zavlažování (how often).

2. Při každém otočení přepínače blikne zelená LED 5× rychle a 1× dlouze = nastavení uloženo.

Poznámka: Při nastavení ONE-OFF proběhne zavlažování pouze 1×. Při nastavení „Week“ proběhne zavlažování 1× týdně. Příklad nastavení délky zavlažování 20 minut, frekvence zavlažování každých 8 hodin (viz obr. 5) Poznámka: Spuštěné zavlažování indikuje zelená LED bliknutím 1× každých 5 sekund. Při otevření/zavření ventilu se ozve cvaknutí. Indikace vybitých baterií Jakmile napětí baterií klesne pod 2,4 V, dojde kukončení probíhajícího zavlažování a zavření ventilu. Programování nebude funkční. Při otočení přepínače frekvence/délky zalévání blikne 1× červená LED. Vyměňte baterie včasovači.9 Údržba časovače Provádějte pravidelnou kontrolu časovače viz obrázek 6. Během používání se vněm můžou nahromadit nečistoty.

1. Vypněte přívod vody a odšroubujte časovač.

2. Vyjměte a zkontrolujte ltr.

3. Pokud je znečistěn, propláchněte ho pod tekoucí vodou.

4. Nastavte přepínač do polohy Manual pro otevření ventilu.

5. Zkontrolujte vstup a výstup časovače, případně vyčistěte malým kartáčkem.

Řešení problémů FAQ Ventil časovače se neotevře/nezavře

• Časovač nebyl dlouhou dobu používán

• Uzavřete přívod vody. Nastavte přepínač na „Manual“ na 5 až 7 sekund a pak přepněte na režim OFF. Zopakujte postup 2× až 5×.

• Reklamujte časovač. Nízká výdrž baterií

• Používejte pouze 1,5V alkalické baterie. Nepoužívejte 1,2V nabíjecí baterie.

• Používejte stejný typ baterií, nemíchejte dohromady staré a nové baterie. Časovač nezavlažuje

• Přepínač nastaven na OFF (vypnuto) – přepněte na jinou hodnotu.

• Uzavřený přívod vody – otevřete přívod vody.

• Vybité baterie – vyměňte baterie. Nízký tlak vody

• vyčistěte ltr nebo vyměňte za nový.

• Nedostatečný vstupní tlak

• zkontrolujte správnost instalace časovače.

• zapojte posilovací čerpadlo nebo jiné zařízení pro zvýšení tlaku vody. SK | Časovač zavlažovania Bezpečnostné pokyny a upozornenia Pred použitím zariadenia si prečítajte návod na použitie. Dbajte na bezpečnostné pokyny uvedené vtomto návode.

1. Vysuňte batériové puzdro a vložte alkalické batérie 2× 1,5 VAA, nepoužívajte 1,2V nabíjacie batérie.

1. Vypnite prívod vody a odskrutkujte časovač.

• Reklamujte časovač. Nízka výdrž batérií

• Používajte rovnaký typ batérií, nemiešajte spolu staré a nové batérie. Časovač nezavlažuje
