E186 - Pompe à eau Zoeller - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pompe submersible pour eaux claires, capacité de 11 000 litres par heure, puissance de 0,75 kW, profondeur d'immersion jusqu'à 7 mètres.
Utilisation	Idéale pour le drainage des sous-sols, le pompage des piscines, et l'évacuation des eaux de pluie.
Maintenance et réparation	Vérifier régulièrement le filtre et nettoyer les impuretés, remplacer les joints d'étanchéité si nécessaire.
Sécurité	Utiliser uniquement dans des environnements secs, ne pas immerger la prise électrique, respecter les normes électriques en vigueur.
Informations générales	Garantie de 2 ans, poids de 10 kg, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - E186 Zoeller

Quelle est la capacité de la pompe Zoeller E186 ?

La pompe Zoeller E186 a une capacité de pompage allant jusqu'à 1 100 litres par minute.

Quel type de liquide peut être pompé avec la Zoeller E186 ?

La Zoeller E186 est conçue pour pomper de l'eau claire, ainsi que de l'eau légèrement chargée.

Comment installer la pompe Zoeller E186 ?

Pour installer la pompe, placez-la dans un endroit approprié, connectez le tuyau de sortie, branchez l'alimentation électrique et assurez-vous que le flotteur fonctionne correctement.

Quelles sont les mesures de sécurité à prendre lors de l'utilisation de la Zoeller E186 ?

Assurez-vous que la pompe est correctement mise à la terre, ne plongez pas vos mains dans l'eau pendant que la pompe est en marche et évitez d'utiliser la pompe dans des conditions extrêmes.

Que faire si la pompe ne s'allume pas ?

Vérifiez si l'alimentation électrique est connectée, examinez le disjoncteur et assurez-vous que le flotteur n'est pas bloqué.

Comment entretenir la pompe Zoeller E186 ?

Pour entretenir la pompe, nettoyez régulièrement le filtre, vérifiez le flotteur et inspectez les connexions électriques pour des signes d'usure.

Quelle est la garantie de la pompe Zoeller E186 ?

La pompe Zoeller E186 est généralement fournie avec une garantie de 2 ans, mais cela peut varier en fonction du vendeur.

La pompe peut-elle fonctionner en continu ?

Oui, la Zoeller E186 peut fonctionner en continu, mais il est recommandé de la faire fonctionner par intervalles pour éviter une surchauffe.

Quels sont les signes d'un problème avec la pompe ?

Des bruits étranges, une réduction de la capacité de pompage ou des vibrations excessives peuvent indiquer un problème avec la pompe.

Puis-je utiliser la Zoeller E186 pour pomper de l'eau contenant des solides ?

Non, la Zoeller E186 n'est pas conçue pour pomper de l'eau contenant des solides ou des débris importants. Utilisez une pompe adaptée pour ces applications.

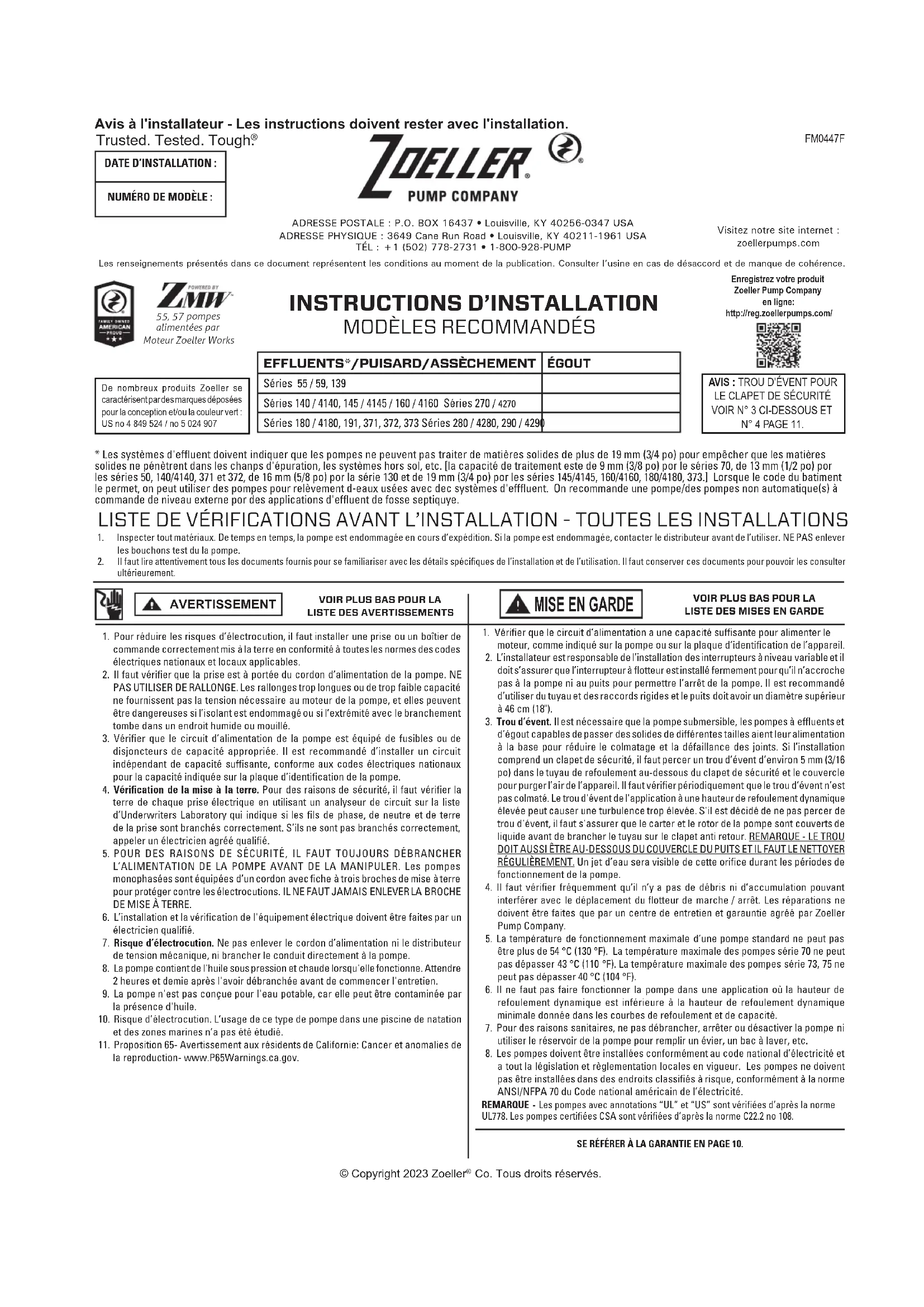

MODE D'EMPLOI E186 Zoeller

Registre en ligne sur produits de

Zoeller Pump Company: http://req.zoellerpumps.com/

5, 5 7 pompes alimentées par

Moteur Zoeller Works

Instructions d'installation modeles recommandés

Enregistrez ce produit Zoeller Pump Company

en ligne:

http://reg.zoellerpumps.com/

De nombreux produits Zoeller se caractérisent par des marques déposées pour la conception et/ou la couleur verte : US no 4 849 524 / no 5 024 907

EFFLUENTS*/PUISARD/ASSECHEMENT

Séries 55/59,139

Sériés 140/4140,145/4145/160/4160Sériés 270/4270

VOIR N° 3 CI-DESSOUS ET

N° 4 PAGE 11.

• Les systèmes d'effluent doivent indiquer que les pompes ne peuvent pas traiter de matières solides de plus de 19 mm (3/4 po) pour empêcher que les matières solides ne pénètrent dans les champs d'épuration, les systèmes hors sol, etc. [la capacité de traitement est de 9 mm (3/8 po) par le série 70, de 13 mm (1/2 po) pour les séries 50, 140/4140, 371 et 372, de 16 mm (5/8 po) par la série 130 et de 19 mm (3/4 po) par les séries 145/4145, 160/4160, 180/4180, 373.] Lorsque le code du bâtiment le permet, on peut utiliser des pompes pour relevement d'eaux usées avec des systèmes d'effluent. On commande une pompe/des pompes non automatique(s) à commande de niveau externe pour des applications d'effluent de fosse septique.

LISTE De verifications avant l'installation - TOUTES les installations

1. Inspecter tout matériel. De temps en temps, la pompe est endommagée en cours d'expédition. Si la pompe est endommagée, contacter le distributeur avant de l'utiliser. NE PAS enlever les bouchons test de la pompe.
2. Il faut lire attentivement tous les documents fournis pour se familiariser avec les détails spécifiques de l'installation et de l'utilisation. Il faut conserver ces documents pour pouvoir les consulter ultérieurement.

VOIR Plus BAS pour la LISTE des aventissements

1. Pour réduire les risques d'électrocution, il faut installer une prise ou un boîtier de commande correctement mis à la terre en conformité avec toutes les normes des codes électriques nationaux et locaux applicables.
2. Il faut vérifier que la prise est à portée du cordon d'alimentation de la pompe. NE PAS UTILISER DE RALLYNGE. Les rallonges trop longues ou de trop faible capacité ne fournissant pas la tension nécessaire au moteur de la pompe, et elles peuvent être dangereuses si l'isolant est endommage ou si l'extrémité avec le branchement tombe dans un endroit humide ou mouillé.
3. Vérifier que le circuit d'alimentation de la pompe est équipé de fusibles ou de disjoncteurs de capacité appropriée. Il est recommandé d'installer un circuit indépendant de capacité suffisante, conforme aux codes électriques nationaux pour la capacité indiquée sur la plaque d'identification de la pompe.
4. Vérification de la mise à la terre. Pour des raisons de sécurité, il faut vérifier la terre de chaque prise électrique en utilisant un analyseur de circuit sur la liste d'Underwriters Laboratory qui indique si les fils de phase, de neutre et de terre de la prise sont branchés correctement. S'ils ne sont pas branchés correctement, appeler un electricien agréé qualifies.
5. POUR DES RAISONS DE SECURITE, IL FAUT TOUJOURS DEBRANCHER L'ALIMENTATION DE LA POMPE AVANT DE LA MANIPULER. Les pompes monophases sont équipées d'un cordon avec fiche à trois broches de mise à terre pour protégé contre les electrocutions. IL NE FAUT JAMAIS ENLEVERLA BROCHE DE MISE À TERRE.
6. L'installation et la vérification de l'équipement électrique doivent être faites par un électricien qualifié.
7. Risque d'électrocution. Ne pas enlever le cordon d'alimentation ni le distributeur de tension mécanique, ni brancher le conduit directement à la pompe.
8. La pompe contient de l'huile sous pression et chaude lorsqu'elle fonctionne. Attendre 2 heures et demie après l'avoir débranchée avant de commencer l'entretien.
9. La pompe n'est pas conçue pour l'eau potable, car elle peut être contaminée par la présence d'huile.
10. Risque d'électrocution. L'usage de ce type de pompe dans une piscine de natation et des zones marines n'a pas été étudié.
11. Proposition 65 - Avertissement aux résidents de Californie : Cancer et anomalies de la reproduction - www.P65Warnings.ca.gov.

VOIR plus BAS pour la LISTE des MISES en GARDE

1. Vérifier que le circuit d'alimentation a une capacité suffisante pour alimenter le moteur, comme indiqué sur la pompe ou sur la plaque d'identification de l'appareil.
2. L'installateur est responsable de l'installation des interrupteurs à niveau variable et il doit s'assurer que l'interrupteur à flotteur est installé fermement pour qu'il n'accroche pas à la pompe ni au puits pour permettre l'arrêt de la pompe. Il est recommandé d'utiliser du tuyau et des raccords rigides et le puits doit avoir un diamètre supérieur à 46 cm (18').
3. Trou d'évent. Il est nécessaire que la pompe submersible, les pompes à effluents et d'égout capables de passer des solides de différentes tailles aient leur alimentation à la base pour réduire le colmatage et la défaillance des joints. Si l'installation comprend un clapet de sécurité, il faut percer un trou d'évent d'environ 5 mm (3/16 po) dans le tuyau de refoulement au-dessous du clapet de sécurité et le couvercle pour purger l'air de l'appareil. Il faut vérifier périodiquement que le trou d'évent n'est pas colmaté. Le trou d'évent de l'application à une hauteur de refoulement dynamique élevée peut causer une turbulence trop élevée. S'il est décidé de ne pas percer du trou d'évent, il faut s'assurer que le carter et le rotor de la pompe sont couverts de liquide avant de brancher le tuyau sur le clapet anti-retour. REMARQUE - LE TROU DOIT AUSSI ÊTRE AU-DESSOUS DU COUVERCLE DU PUITS ET IL FAUT LE NETTOYER RÉGULIÈREMENT. Un jet d'eau sera visible de cette orifice durant les périodes de fonctionnement de la pompe.
4. Il faut vérifier fréquemment qu’il n’y a pas de débris ni d’accumulation pouvant interférer avec le déplacement du flotteur de marche/arrêt. Les réparations ne doivent être faites que par un centre de entretien et garantie/agree par Zoeller Pump Company.
5. La température de fonctionnement maximale d'une pompe standard ne peut pas être plus de 54°C (130°F). La température maximale des pompes série 70 ne peut pas dépasser 43°C (110°F). La température maximale des pompes série 73, 75 ne peut pas dépasser 40°C (104°F).
6. Il ne faut pas faire fonctionner la pompe dans une application où la hauteur de refoulement dynamique est inférieure à la hauteur de refoulement dynamique minimale donnée dans les courbes de refoulement et de capacité.
7. Pour des raisons sanitaires, ne pas débrancher, arrêter ou désactiver la pompe ni utiliser le réservoir de la pompe pour remplir un évier, un bac à laver, etc.
8. Les pompes doivent être installées conformément au code national d'électricité et à toute la législation et réglementation locales en vigueur. Les pompes ne doivent pas être installées dans des endroits classifiés à risque, conformément à la norme ANSI/NFPA 70 du Code national américain de l'électricité. REMARQUE - Les pompes avec annotations "UL" et "US" sont vérifiées d'après la norme UL778. Les pompes certifiées CSA sont vérifiées d'après la norme C22.2 no 108.

SE RÉFERER À LA GARANTIE EN PAGE 10.

Garantie limitee

Le fabricant garantit à l'acheteur et au propriétaire ultérieur pendant la période de garantie, tout produit neuf contre tout vice de matériel et de main-d'œuvre, en utilisation normale et quand utilisé et entretenu correctement, pendant une période d'un an à compter de la date de l'achat par l'utilisateur. Preuve d'achat est requise. Les pièces devenant défectueuses pendant la période de garantie, et que des inspections provenant contiennent des vices de fabrication ou de main-d'œuvre, seront réparées, remplacées ou renouvelées au besoin du Fabricant, à condition qu'en faisant cela nous ne soyons pas obligés de remplacer l'ensemble le mécanisme complet ou l'appareil complet. Aucune provision n'est faite pour les frais d'expédition, les dégâts, la main-d'œuvre ni d'autres frais causés par la défaillance, la réparation ou le remplacement du produit.

Cette garantie ne s'applique pas et ne couvre aucun matériel ou produit qui a été démonté sans l'autorisation préalable du Fabricant, soumis à un usage abusif, des applications incorrectes, de la négligence, des modifications, des accidents ou un cas de force majeure ; qui n'a pas été installé, utilisé ou entretenu selon les instructions d'installation du Fabricant ; qui a été exposé, y compris, mais non de façon limitative, à du sable, des gravillons, du ciment, de la boue, du goudron, des hydrocarbures ou des dérivés d'hydrocarbures (huile, essence, solvants, etc.) ou à d'autres produits abrasifs ou corrosifs, serviettes ou produits d'hygiène féminine, etc., dans toutes les applications de pompage. La garantie mentionnée ci-dessus remplace toutes les autres garanties express ou implicites et nous

n'autorisons aucun représentant ou autre personne à accepter la responsabilité en notre nom pour nos produits.

Prendre contact avec le Fabricant, 3649 Cane Run Road, Louisville, KY 40211, Attention: Customer Support, pour obtenir des réparations, des pièces de remplacement ou des renseignements supplémentaires concernant la garantie.

LE FABRICANT REFUSE EXPRESSEMENT TOUTE RESPONSABILITÉ POUR LES DÉGATS SPECIAUX, INDIRECTS OU SECONDAIRES OU POUR LES RUIPTURES DE GARANCIÉTÉS EXPRESSÉS OU IMPLICITES; ET TOUTE GARANTIE IMPLICITE D'APPLICABILÉTÀ UNE UTILISATION SPECIFIQUE OU DE COMMERCIALITÉ EST LIMITE À LA DUREE DE LA GARANTIE EXPRESSE.

Certaines provinces ne permettent pas les limitations de la durée de la garantie implicite et il est possible que cette limitation ne s'applique pas. Certaines provinces ne permettent pas l'exclusion ou la limitation des dégâts secondaires ou indirects, et il est possible que cette limitation ou exclusion ne s'applique pas.

Cette garantie vous donne des droits spécifiques reconnus par la loi et vous pouvez également avoir d'autres droits qui varient d'une province à l'autre.

Conseils pour l'installation d'une POMPE de puisard

1. IL FAUT lire toutes les instructions d'installation fournies avec la unité.
2. IL FAUT vérifier que les appareils n'ont pas été endommagés en cours d'expédition. Contacter le distributeur si la unite a été endommagée.
3. IL FAUT nettoyer tous les débris dans leuisard. Vérifier qu'il y a une surface dure et plate à l'emplacement désiré pour la pompe. NE PAS installer la pompe sur du sable, du gravier ou de la terre.
4. IL FAUT vérifier que le faisard est assez large pour avoir de l'espace suffisant pour le bon fonctionnement des interrupteurs de commande de niveau.
5. IL FAUT toujours débrancher l'alimentation de la pompe avant de la manipuler. IL FAUT toujours brancher la pompe sur un circuit séparé mis à la terre. IL NE FAUT JAMAIS couper, faire une épissure ou endommager un cordon d'alimentation. (Pour faire une raccordement, il faut utiliser un boîtier de raccordement étanche.

IL NE FAUT PAS utiliser le cordon d'alimentation pour transporter ou soulever la pompe.

IL NE FAUT PAS utiliser de rallonge.

1. IL FAUT installer un clapet de sécurité et un raccord sur la conduite de refoulement.

IL NE FAUT PAS utiliser une conduite de refoulement de diamètre inférieur à celui du refoulement de la pompe.

1. IL NE FAUT PAS utiliser le pompé pour pomper de l'essence ou tout autre liquide dangereux.
2. IL FAUT essayer la pompé immédiatement après l'installation pour être certain que le système fonctionne correctement.
3. IL FAUT étudier tous les codes locaux et nationaux applicables et vérifier que l'installation est conforme.
4. IL FAUT consulter le fabricant pour obtenir des clarifications ou des réponses aux questions.
5. IL FAUT considérer un système à deux pompes avec une alarme quand l'installation peut être surchargeée ou si une défaillance de la pompe primaire causait des dégats importants.
6. IL FAUT considérer un système de secours en continue alternatif quand une pompe de pulsard ou d'sechage mecanique est nécessaire pour évitier des dégats matériels en cas d'inondation à la suite d'une panne d'alimentation secteur, de problème mecanique ou ou de surcharge du système.
7. IL FAUT inspecter le système et vérifier son fonctionnement au moins tous les trois mois.

LISTE DE VERIFICATIONS POUR L'ENTRETIEN

CONDITION CAUSES FRÉQUENTES
A.	La pompe ne démarre pas ou ne fonctionne pas.	Vérifier que le fusible est en bon état, que la tension est normale, que le circuit n'est pas surcharge et que le câblage est correct, que l'interrupteur n'est pas ouvert, qu'il n'y a pas de court-circuit dans le moteur ou le bobinage. Flotteur bloqué en position basse. Interrupteur Endommagé ou mal réglé.
B.	Le moteur surchauffe et déclenché le disjoncteur ou la sécurité thermique	Mauvaise tension, hauteur de refoulement négative (refoulement ouvert au-dessous de la normale), blocage mécanique du rotor ou du joint, moteur court-circuité.
C.	La pompe se met en marche et s'arrête trop fréquement.	Flotteur grippé sur la tige, clapet antiretour coincide ou pas de clapet installé sur une conduite longue, clapet de sécurité ouvert, puits trop petit.
D.	La pompe ne s'arrête pas.	Débris sous le flotteur, flotteur ou tige du flotteur coincide contre la paroi du puits, endommagé ou mal réglé.
E.	La pompe fonctionnelle mais son débit est faible ou non existant.	Vérifier le carter de crépine, le tuyau de refoulement ou, si un clapet de sécurité est installé, le trou d'évent. La hauteur de refoulement est supérieur à la capacité de la pompe. Mauvaise tension. (les pompes triphasées.) L'eau d'alimentation contient de l'air ou provoque l'entrée d'air dans la chamme de la pompe.
F.	Baisse de capacité ou de hauteur de re-foulement après une période d'utilisation.	Augmentation de la friction dans le tuyau de refoulement, tuyau ou clapet de sécurité colmaté. Des produits abrasifs ou des produits chimiques peuvent déterminer le impulseur et le carter de pompé. Inspector la conduite Déposer la base et inspector.
G.	Fuites du réserve ou des raccords.	Serrer avec précaution tous les joints (utiliser de la pâte à joint) et les vis. Vérifier la position du joint, serrer uniformément le couvercle. Ne pas trop serrer les raccords ni les vis.

Si les vérifications ci-dessus ne résolvent le problème, consulter l'usine. Ne pas essayer de réparer ou de démonter la pompe. Toutes les réparations doivent être faites par un centre de réparation et garantie agréé par Zoeller.

Installation recommandée pour TOUTES applications

1. Les circuits et les protections électriques doivent être conformes aux normes des codes électriques nationaux, provinciaux et locaux.
2. Installer un Unicheck (raccord / clapet de sécurité combiné) de Zoeller approprié, de préférence juste au-dessus du puits pour permettre la dépose de la pompe pour le nettoyage ou les réparations. Utiliser le modèle 30-0164 avec des tuyaux de DN40 (1-1/2 po), modèle 30-0152 avec des tuyaux de DN50 (2 po) et le modèle 30-0160 avec des tuyaux de DN80 (3 po) s'il faut une grande hauteur de refoulement ou en cas d'installation sous un couvercle.
3. Tous les puits doivent avoir un couvercle pour empêcher les débris d'y tomber et éviter les chutes accidentelles.
4. Quand un Unicheck est installe, percer un trou de 5mm (3/16 po) dans le tuyau de refoulement, de niveau avec le dessus de la pompe. Les pompes de la série et 90 ont un trou d'evente integre. REMARQUE - LE TROU DOIT AUSSI ETRE AU-DESSOUS DUCOUVERCLEDUPUTSSETIL FAUTLENNETTOYERRGULIEREMENT (pompes à hauteur de refoulement elevée, voir n°3 de la première page « MISE EN GARDE »). Un jet d'eau sera visible de cette orifice durant les périodes de fonctionnement de la pompe.
5. Attacher fermement le cordon d'alimentation électrique sur le tuyau de refoulement en utilisant du chatterton ou des colliers.
6. Utiliser un tuyau de refoulement de pleines dimensions.
7. Le puits doit être conforme à tous les règlements applicables.
8. Avant la mise en service, la pompe doit être de niveau et le mécanisme du flotteur ne doit pas toucher les bords du puits.
9. Après l'installation, le puits doit être propre et ne doit pas contenir de débris.
10. La vanne ou le clapet à bille doit être fourni par l'installateur et installé conformément à tous les codes en vigueur.
11. Identifier les interrupteurs à flotteur indiqués dans les illustrations. Le point d'arrêt doit être au-dessus du carter du moteur et à de l'admission. Le point d'arrêt ne se doit trouver jamais au-dessous du refoulement de la pompe.
12. Pour éviter la propagation des gaz et des odeurs, toutes les installations doivent avoir des joints étanches.
13. Les gaz et les odeurs sont évacués à l'atmosphère au moyen d'un tuyau d'évent. Doit être réconforme aux codes locaux, mais ce n'est pas exigé pour l'assèchement.
14. Installer la base de pompe Zoeller en option (modèle 10-2421) sous la pompe pour former un bassin de décantation (uniquement pour les systèmes d'effluent et d'assèchement)
15. Boîtier étanche en option. Voir FM1597.
16. Consulter les normes des codes applicables afin de déterminer le modèle d'interrupteur de marche / arrêt à utiliser.
17. Un accès à la fosse septique doit être prévu pour l'entretien du filtre et de la pompe.

INSTALLATION TYPIQUE POUR L'ASSECHEMENT MECANIQUE

INSTALLATION TYPIQUE POUR EAUX USEES

INSTALLATION TYPIQUE POUR LES EFFLUENTS

Toutes les installations doivent être conformes aux codes électriques et de plomberie applicables, y compris, mais pas limités aux codes électriques nationaux, locaux, régionaux et aux codes de plomberie provinciaux. Pas conçu pour utilisation dans les endroits dangereux.

Méthodes suggérées pour l'installation du flotteur

Pour certaines installations, il peut être nécessaire d'installer un support indépendant pour les interrupteurs de commande de niveau pour éviter des accrochages possibles sur la pompe, la tuyauterie, les vannes, etc. Il est possible de fabriquer les supports de flotteur en utilisant des tuyaux et des raccords standard pour faciliter la dépose en cas de réparation. Les supports de flotteurs sont disponibles chez Zoeller tel que décrit au feuillet FM0526 ou peuvent être fabriqués avec de la tuyauterie et des raccords standard.

SUPPORT TYPIQUE DE FLOTTEUR POUR COUVERCLE DE PUITS EN ACIER

SUPPORT DE FLotte S TYPique POUR PUISARD EN BÉTON OU POUR PUIT D'ACCÉS DE FOSSE SEPTIQUE SK1217

011835

SCHEMA Electrique pour les modeles

WD-230V, monophase, 60Hz WH-200/208V, monophase, 60Hz

Définition de la plage de pompage en pouces (1 pouce = 2,5 cm)

Longueur du bras d'attache	15 min.	20	22	max.
Plage de pompage	13.5	18	22	24

Ce tableau ne doit être utilisé que comme guide. À cause du poids du câble, la plage de pompage au-dessus de l'horizontal n'est pas égale à la plage de pompage au-dessous de l'horizontal. Les plages sont basées sur des essais sans turbulence. La plage peut varier en fonction de la température de l'eau et de la forme du cordon. Plus le bras est long, plus les variations de plage de pompage sont importantes.

Interrupteur 20 amps (modèles WD et WH)

Les modèles WD et WH sont entièrement automatiques. Un interrupteur à flotteur est inclus et branché dans le circuit de la pompe pour permettre le fonctionnement automatique après avoir installé l'interrupteur à flotteur correctement sur le tuyau de refoulement. Il faut utiliser le schéma ci-dessus pour attacher correctement l'interrupteur à flotteur et obtenir un bras approprié pour modifier le cycle de marche-arrêt pour chaque application.

Remarque - L'interrupteur risque de mal fonctionner si le câble d'attache n'est pas maintenu dans les limites appropriées. Remarque - Le câble doit être installé horizontalement.

Instructions de branchement monophase

AERISSEMENT POUR DES RAISONS DE SECURITE, IL FAUT TOUJOURS DEBRANCHER L'ALIMENTATION ELECTRIQUE DE LA POMPE AVANT I'INTERVENTION. Les pompes monophasées sont fournies avec une fiche à trois broches pour aider à protéger contre les risques d'électrocution. IL NE FAUT JAMAIS ENLEVER LA BROCHE DE TERRE. La fiche à trois broches doit être branchée dans une prise à trois alveoles correspondantes. Si le circuit d'alimentation n'a pas une telle prise, il faut installer une prise du type approprié, branchée et mise à la terre selon le code national de l'électricité et tous les codes et règlements locaux appropriés.

Risque d'électrocution. Il ne faut pas enlever le cordon d'alimentation et le serre-câble ni brancher directement la pompe. L'installation et la vérification des circuits électriques et de la quincaillerie doivent être faites par un électricien qualifié. Les unités non équipées d'une fiche (monophasée et triphasée) et les unités non automatiques monophasées à fiche de 20 ampères doivent être dotées d'une commande de moteur et d'un régulateur de niveau de liquide lors de l'installation. La tension, l'intensité, la fréquence, la mise à la terre et la puissance du dispositif de commande doivent s'accorder avec la pompe sur lequel il est branché.

Avertissement pour des raisons de securite, i FAUT toujours debrancher l'alimentation electrique de la POMPE avant l'intervention.

Les pompes triphases ne sont pas automatiques. Pour qu'elles fonctionnent automatiquement, il faut installer un panneau de commande. Pour brancher le système, suivre les instructions fournies avec le panneau de commande. Pour trois phases automatique les pompes voient le diagramme de câblage automatique de 3 phases situé vers le droit.

Avant d'installer la pompe, vérifier la rotation de la pompe pour être certain que les fils ont été branchés correctement sur l'alimentation et que le fil vert du cordon d'alimentation (voir schéma électrique) est branché sur une bonne terre. Mettre la pompe momentanément sous tension et observer la direction du retour causé par le couple de démarrage. La rotation est correcte si le retour est en sens contraire à la flèche de rotation dans le carter de la pompe. Si la rotation n'est pas correcte, inverser deux des fils de phase pour obtenir la bonne direction de rotation.

Toutes les pompes triphasées doivent être équipées d'un dispositif de démarriage, avec dispositif de protection contre la surcharge. Voir FM0486 pour les installations duplex. La pompe doit être branchée conformément au code national de l'électricité et tous les codes et règlements locaux appropriés. Il ne faut pas installer les pompes dans un endroit classé dangereux conformément au code national de l'électricité, ANSI/NFPA 70.

Pompe non-automatique triphasée

Pompe automatique triphasée

REMARQUE IMPORTANTE - Certaines polices d'assurance commerciales et résidentielles couvrent les dommages résultant d'une défaillance du produit. Dans la plupart des cas, vous devez être en possession du produit pour déposer une réclamation. Zoeller Pump Co. s'engage à remplacer l'appareil ou à rembourser le prix d'achat original après que l'assureur aura réglé la réclamation dans un cas où vous êtes tenu d'être en possession du produit pour documenter une réclamation soumise à votre assureur.
