SHP78DP5N - Lave-vaisselle BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 13 couverts, classe énergétique A+++, niveau sonore 44 dB, 6 programmes de lavage, 4 températures de lavage.
Utilisation	Panneau de commande intuitif avec affichage LED, options de départ différé jusqu'à 24 heures, fonction de séchage à la chaleur résiduelle.
Maintenance et réparation	Filtres lavables, programme de nettoyage de la machine, accès facile aux composants internes pour un entretien simplifié.
Sécurité	Système de sécurité AquaStop, protection contre les débordements, verrouillage enfant sur le panneau de commande.
Informations générales	Dimensions : 81,5 cm (H) x 59,8 cm (L) x 55 cm (P), poids : 45 kg, garantie de 2 ans, compatible avec les tablettes de lavage multi-fonctions.

FOIRE AUX QUESTIONS - SHP78DP5N BOSCH

Pourquoi mon lave-vaisselle BOSCH SHP78DP5N ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Mon lave-vaisselle ne démarre pas le cycle de lavage.

Vérifiez que le programme de lavage est correctement sélectionné et que le bouton de démarrage a été enfoncé. Assurez-vous également que le réservoir de sel et le réservoir de liquide de rinçage sont remplis.

Pourquoi mon lave-vaisselle ne vidange pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que la pompe n'est pas bloquée par des débris.

Des résidus d'eau restent dans le fond du lave-vaisselle après le cycle.

Cela peut être dû à un filtre sale ou à une obstruction dans le système de drainage. Nettoyez le filtre et vérifiez le tuyau de vidange.

Pourquoi mes plats ne sont pas bien lavés ?

Assurez-vous de ne pas surcharger le lave-vaisselle et de bien positionner les plats pour permettre une circulation d'eau adéquate. Vérifiez également que les bras gicleurs ne sont pas obstrués.

Mon lave-vaisselle fait des bruits étranges pendant le fonctionnement.

Des bruits peuvent indiquer un objet coincé dans le bras gicleur ou un problème avec la pompe. Vérifiez l'intérieur de l'appareil pour tout objet étranger.

Comment puis-je réduire l'odeur désagréable dans mon lave-vaisselle ?

Un nettoyage régulier est essentiel. Utilisez un produit de nettoyage pour lave-vaisselle et nettoyez le filtre et les joints en caoutchouc. Laissez la porte entreouverte après chaque utilisation pour permettre une bonne circulation de l'air.

Comment régler la dureté de l'eau pour mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le réglage de la dureté de l'eau. Vous devrez peut-être remplir le réservoir de sel si vous utilisez de l'eau dure.

Le lave-vaisselle affiche un code d'erreur, que faire ?

Reportez-vous au manuel d'utilisation pour comprendre le code d'erreur. Cela peut indiquer un problème spécifique nécessitant une attention particulière.

Puis-je utiliser des produits de nettoyage non recommandés ?

Il est recommandé d'utiliser uniquement des produits de nettoyage spécifiquement conçus pour les lave-vaisselle pour éviter d'endommager l'appareil.

MODE D'EMPLOI SHP78DP5N BOSCH

[fr-ca] Instructions d'installation Lave-vaiselle 17

[es-mx] Instruetiones de instalacion Lavadora de platos

Table of contents

1.1 Définitions des termes de sécurité 18
1.2 Informations generales 18
1.3 Installation sure 18
1.4 Sécurité électriche 19
1.5 Mises en garde conformément à la proposition 65 de l'Etat de Californie 19

2 Avant de commencer 20

2.1 Inspector le lave-vaisselle 20
2.2 Pièces incluses 20
2.3 Outils et pieces nécessaires 20
2.4 LiSTE de controle avant I'installation 21
2.5 Exigences electriques 21
2.6 Exigences concernant les armoires 21

3 Préparation avant l'installation 22

4 Procedure d'installation 22

4.1 Fixer le flexible d'arrivee d'eau 22
4.2 Contrôle visuel des fuites 23
4.3 Mise à niveau préalable du lave-vaisse ..... 23
4.4 Fixer le cordon d'alimentation 24
4.5 Équres de fixation 24

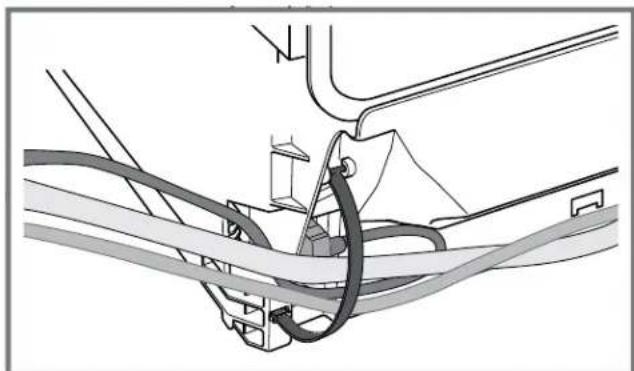

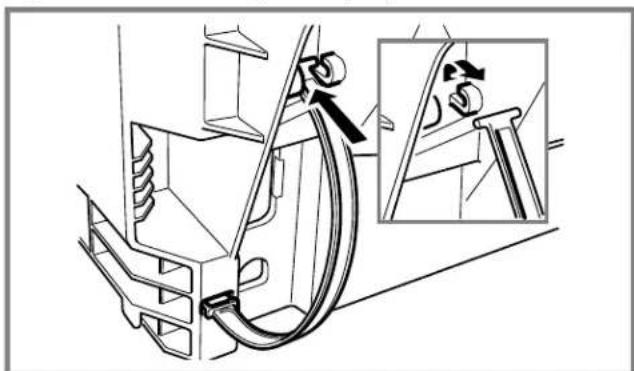

4.6 Préparer les tuyaux et le cordon d'alimentation.... 26

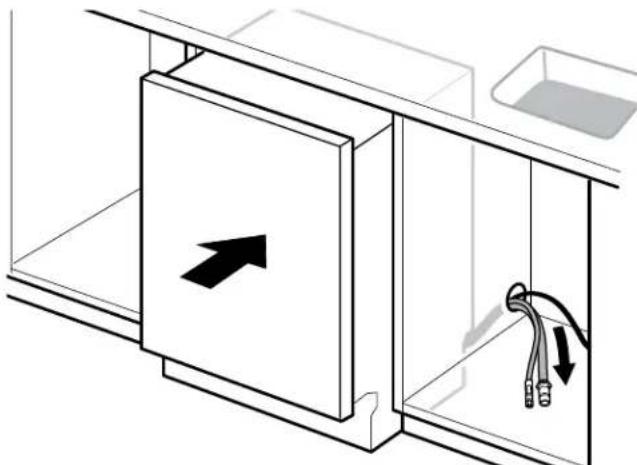

4.7 Installer un lave-vaisselle dans un meuble 26

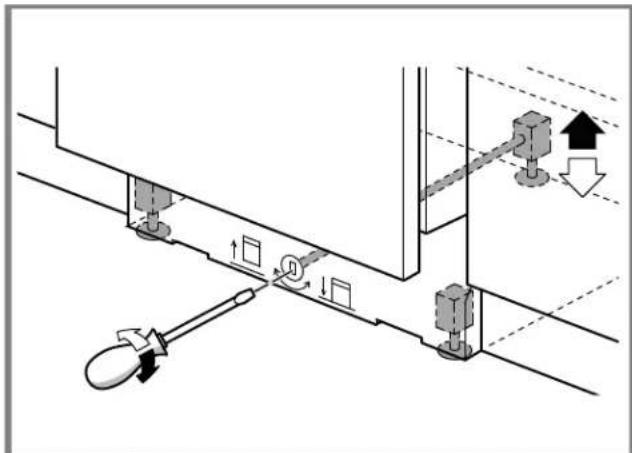

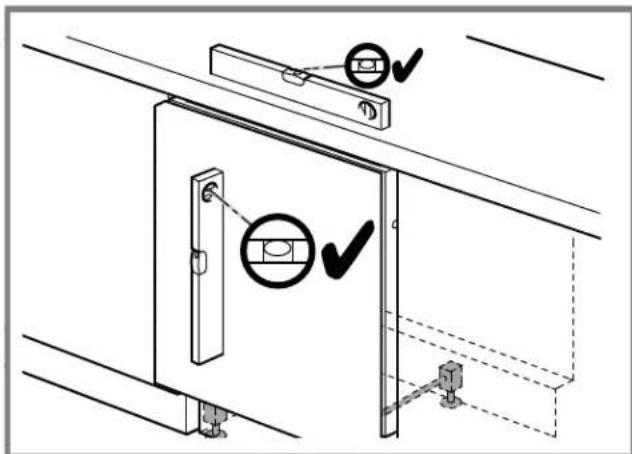

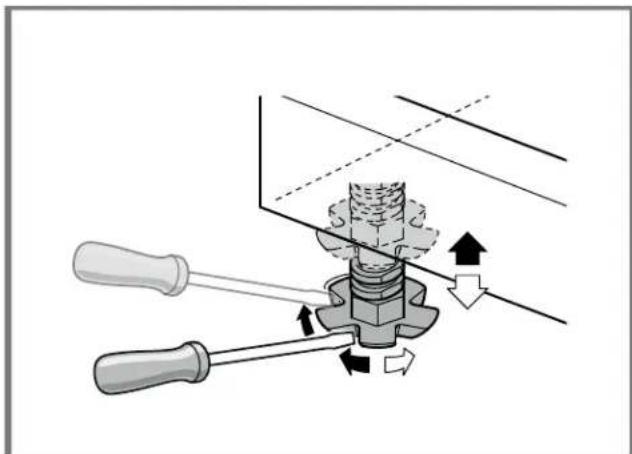

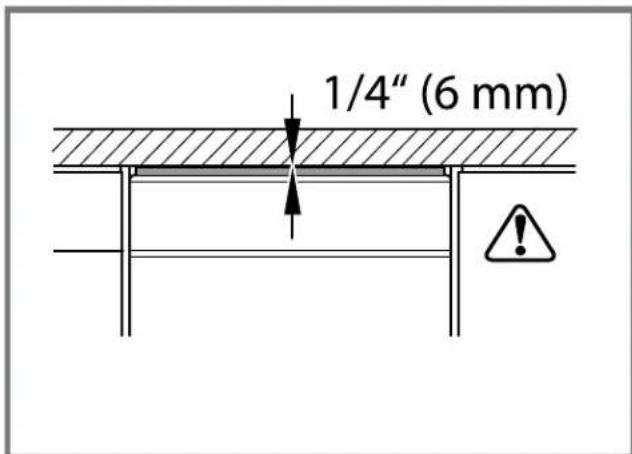

4.8 Mise à niveau du lave-vaisselle 27

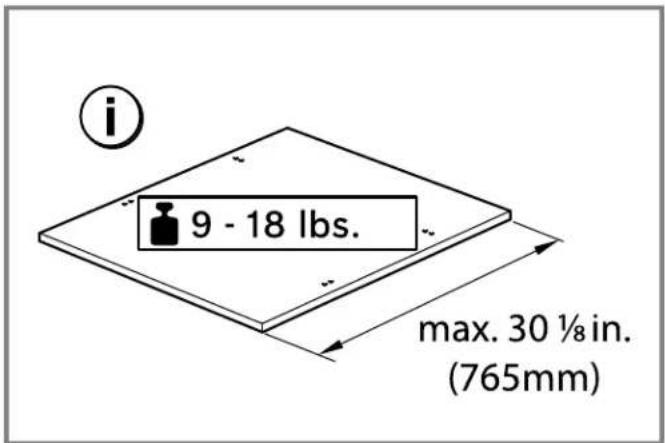

4.9 Assemblage de la porte extérieure 28

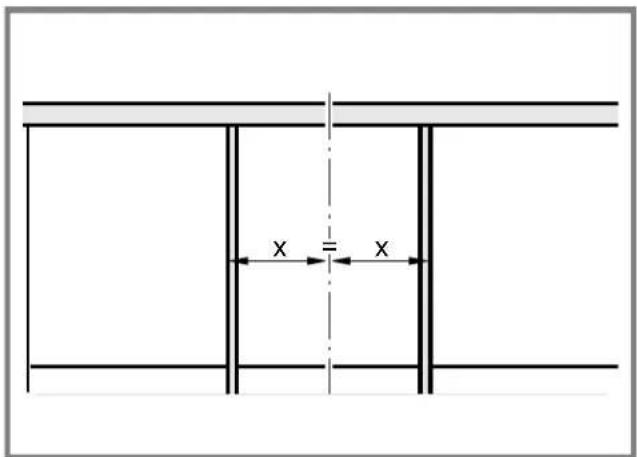

4.10 Fixer le lave-vaisse... 28

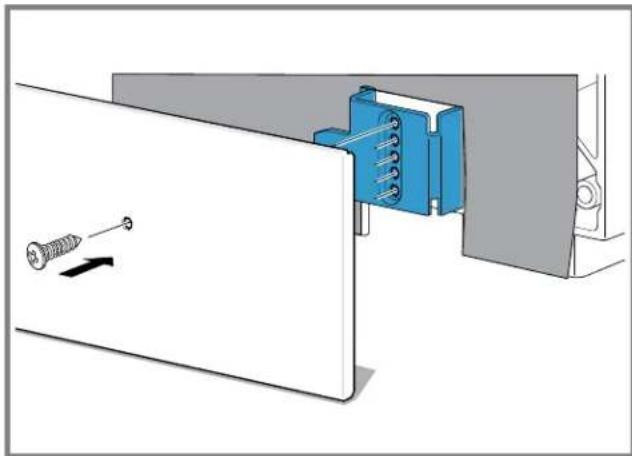

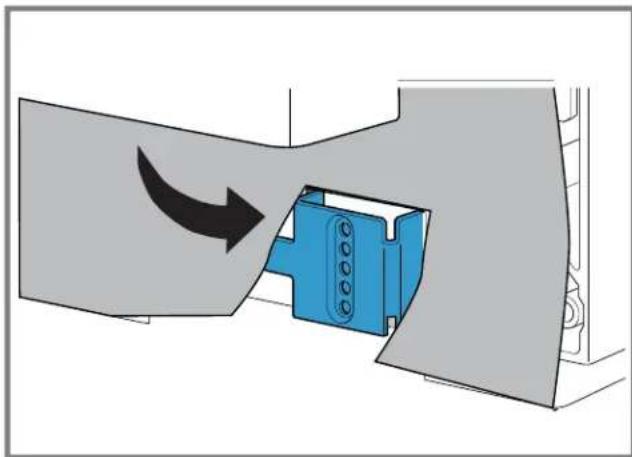

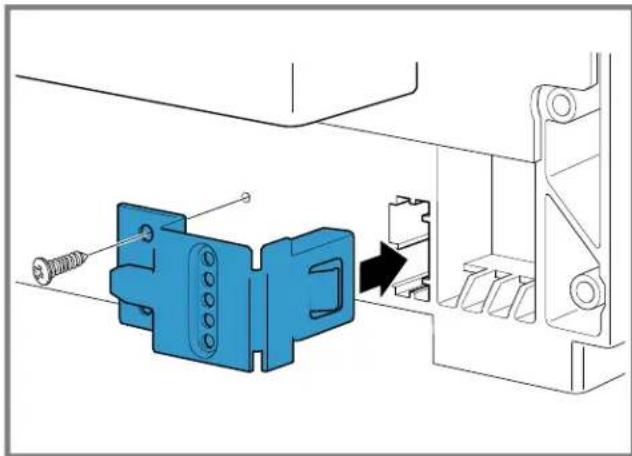

4.11 Fixer la plinthe standard 28

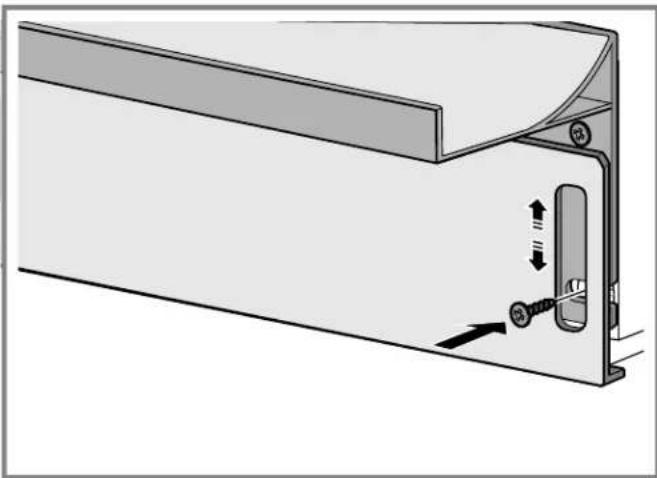

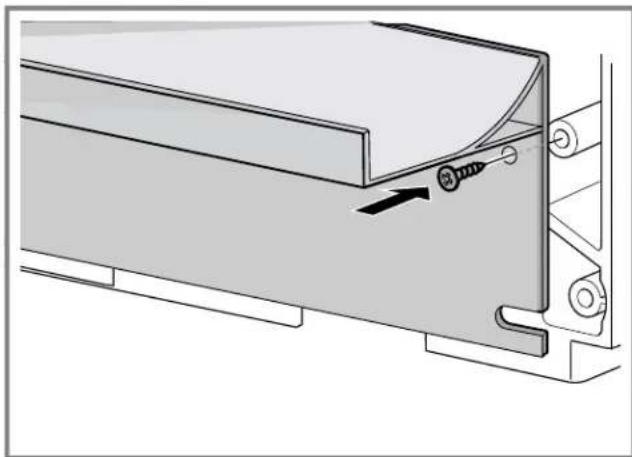

4.12 Fixer la plinthe en plastique 29

5 Raccordement du lave-vaiselle 30

5.1 Installation de l'arrivée d'eau 30

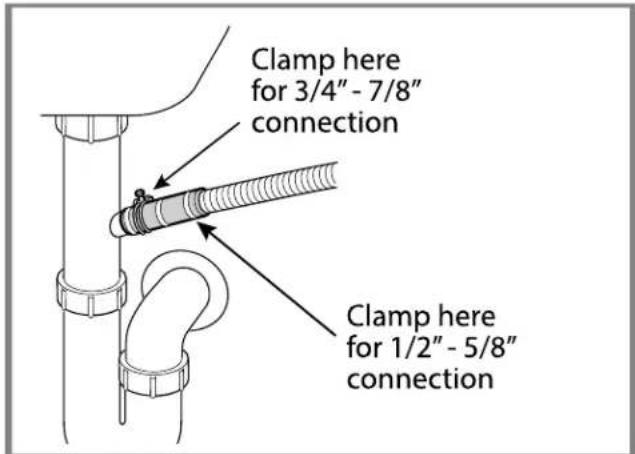

5.2 Installation du raccord d'évacuation 30
5.3 Connexionélectrique et cycle d'essai 31

6 Service à la clientèle 32

6.1 Numéro de modele (E-Nr.) et numero de fabrication (FD) 32

IMPORTANT CONSIGNES DE SECURITÉ LIRE ET CONSERVER CES INSTRUCTIONS

Lisez toutes les instructions attentivement avant l'utilisation. Ces précautions réduiront le risque d'électrocution, d'incendie et de blessure pour les personnes utilisant l'appareil. Lorsque vous utilisez des apparèils electroménagers, il importe de suivre les précautions de sécurité de base, y compris celles indiquées dans les pages suivantes.

1.1 Définitions des termes de sécurité

Voutrouvrez ici des explications sur les mots de signalisation de sécurité utilisés dans ce manuel.

AVERTISSEMENT

Signale un risque de mort ou de blessure grave si l'advertissement n'est pas respecté.

MISE EN GARDE

Signale un risque de blessures mineures ou moderées si l'advertissement n'est pas respecté.

AVIS:

Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégats matériels ou endommager l'appareil.

Remarque: Ceci vous signale des informations et/ou indications importantes.

1.2 Informations generales

Pour réduire le risque d'incendie, de chocoléctrique, ou de blessures graves, respectez les consignes suivantes.

• Veuillez dire et comprendre toutes les notices avant d'utiliser l'appareil.
• Conserve tous les documents préparés pour consultation ultérieure ou pour les remettre au propriétaire suivant.
• Ne branchez pas l'appareil si ce dernier a eté endommagé durant le transport.
• Des dommages et / ou blessures graves au produit peuvent résultat de l'utilisation de techniciens de service non qualifiés ou de pieces non originales. Tous les travaux de réparation doivent être effectuels par un technicien d'entretien qualifié utilisant uniquement des pieces de rechange d'origine.
• Les lave-vaisselle domestiques certifiés NSF/ANSI 184 ne sont pas destinés aux établissements de services alimentaires agréés.

Suivez les consignes de sécurité suivantes lors de l'installation de l'appareil.

• Ces instructions d'installation sont destinées à des installateurs qualifiés uniquement. Le lave-vaiselle doit être installé par un technicien ou un installerateur qualifié.

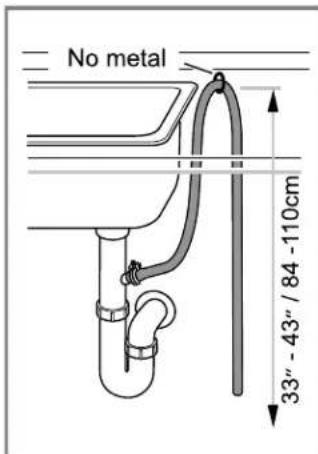

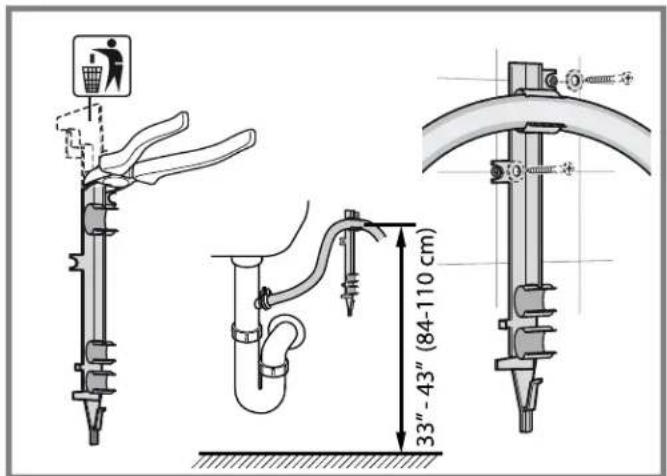

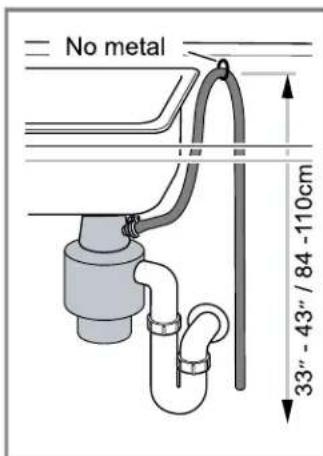

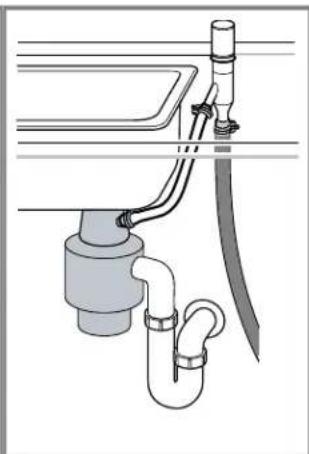

• Le tuyau d'évacuation du lave-vaisse doit être installé avec une partie de celui-ci à au moins 33 po (84 cm) du sol, sinon le lave-vaisse risque de ne pas s'écouler correctement.
• Ce lave-vaisse ne doit pas ettreutilisea l'extérieur. Il est destiné a un usage résidentiel interieur uniquement et ne doit pas etreutilisedans les établissements de restauration commerciale.
• Ce lave-vaisselle est conçu pour être entouré d'armoires sur le dessus et les deux côtés.
• NOUVELLE INSTALLATION - Si le lave-vaisse est une nouvelle installation, assurez-vous que tous les raccordements sont correctement effectués avant demettre le lave-vaisse en place.
• REMPLACEMENT - Si le lave-vaiselle remplace un autre lave-vaiselle, assurez-vous que les raccordements du lave-vaiselle existant sont compatibles avec le nouveau lave-vaiselle et remplacez les pièces si nécessaire.
• Cet apparéil a été jugé conforme à la norme CAN/CSA-C22.2 n° 167/UL 749. Il est de la responsabilité du propriétaire et de l'installateur de déterminer si des exigences et des normes supplémentaires s'appliquent à des installations spécifiques.

AVERTISSEMENT

Sous certaines conditions, de l'hydrogène gazeux peut se creer dans un système d'eau chaude inutilisé pendant deux semaines ou plus. L'hydrogène gazeux est de nature explosive.

• Avant d'utiliser un lave-vaiselle connecté à un système d'eau chaude inutilisé pendant deux semaines ou plus, ouvrir tous les robinets d'eau chaude et laisser l'eau s'écouler pendant plusieurs minutes. Ceci libérera toute accumulation d'hydrogène gazeux. Compte tenu de la nature explosive du gaz, éviter de fumer ou d'utiliser des flammes nues à ce moment.

IMPORTANT CONSIGNES DE SECURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

1.4 Sécurité électrique

Suivez les consignes de sécurité suivantes pour éviter tout choc électrique.

Le lave-vaisselle doit être correctement mis à la terre avant de fonctionner. Cet équipement doit être branché à un système de câblage permanent en métal et mis à la terre, ou un conducteur de mise à la terre d'équipement doit être intégré aux conducteurs d'alimentation et connecté au terminal de mise à la masse de l'équipement ou à la broche de raccordement du lave-vaisselle.
N'utilisez PAS de rallonge
- Ne réutilisez PAS un peux cordon d'alimentation; utilisez uniquement le cordon fourni.
Assurez-vous que le lave-vaisselle est correctement relié à la terre conformément à tous les codes municipaux ou, en l'absence de code municipal, au NATIONAL ELECTRICAL CODE aux États-Unis ou au CODE CANADIEN DE L'ÉLECTRICITE C22.1 (dernière édition) au Canada, ainsi qu'à tous les codes provinciaux/étatiques ou municipaux applicables
- Installations nécessitant un câblage réel et un bornier - Le modele accessoire de bornier/boîte de jonction, SMZPCJB1UC, Concu pour un branchement permanent des fils, peut être commandé auprès du service à la clientèle au 1-800-944-2904. Suívez les instructions fournies avec la trousse.

AVERTISSEMENT

Éviter les chocs électriques

• Ne travailliez pas sur un circuit sous tension. Cela pourrait entrainer des blessures graves ou la mort. Seuls desElectriciens qualifiés doivent effectuer des travaux électriques. Ne tentez pas de travailler sur le circuit d'alimentation électrique du lave-vaisse avant d'être certain que le circuit est hors tension.
  Pour éviter toute blessure ou tout dommage matériel, faites attention lors de l'installation ou du retrait du lavevaisselle afin de réduire la probabilité d'endommager le cordon d'alimentation.

AVERTISSEMENT

Éviter les risques d'incendie

Assurez-vous que les travaux électriques sont correctement effectuels et contrôlés par des électriciens qualifiés.

Assurez-vous qu'il n'y a pas de connexions electriques laches. Assurez-vous que toutes les connexions electriques sont correctement effectuees. Des connexions electriques laches et mal installees peuvent entrainer une surchauffe!

Prises murales

Utilisez uniquement le cable d'alimentation fourni pour brancher l'appareil dans une prise murale.
N'attachez PAS de rallonge, un autre type de cable modifie ou un adaptateur avec cet apparéil.
ÉVITEZ de fendre ou de trancher le cable d'alimentation.
ÉVITEZ de modifier le cable d'alimentation d'une façon quelconque.

Connexions permanentes de fils (en plus des averissements ci-dessus)

Utilisez uniquement le cordon d'alimentation de la boite de jonction, vendu comme la trousse d'accessoires #SMZPCJB1UC.
Lisez attentivement les instructions d'installation du bornier.
Ne retirez, ne modifiez et ne contourez PAS le bornier.

1.5 Mises en garde conformément à la proposition 65 de l'Etat de Californie

Ce produit pourrait contirn un produit chimique reconnu par I'Etat de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par consequent, vous pourriez devoir apposer l'étiquette suivante sur l'emballage du produit comme requis par la Californie :

AVERTISSEMENT ISSUE DE LA PROPOSITION 65 DE L'ETAT DE LA CALIFORNIE :

AVENTISSEMENT

Cancer et dommages à la reproduction www.P65Warnings.ca.gov

2 Avant de commencer

Lisez ces instructions avant de commencer l'installation de votre apparéil.

2.1 Inspector le lave-vaisselle

Après avoir déballé le lave-vaisselle et avant de l'installer, inspectez-le minutieusement à la recherche d'eventuelles marchandises ou de dommages esthétiques. Signalez immeditatement tout dommage. Les défauts esthétiques doivent être signalés dans les 30 jours suivant l'installation. REMARQUE: Ne jetez pas les sacs ou les articles qui se trouvent dans l'emballage d'origine avant d'avoir terminé l'installation.

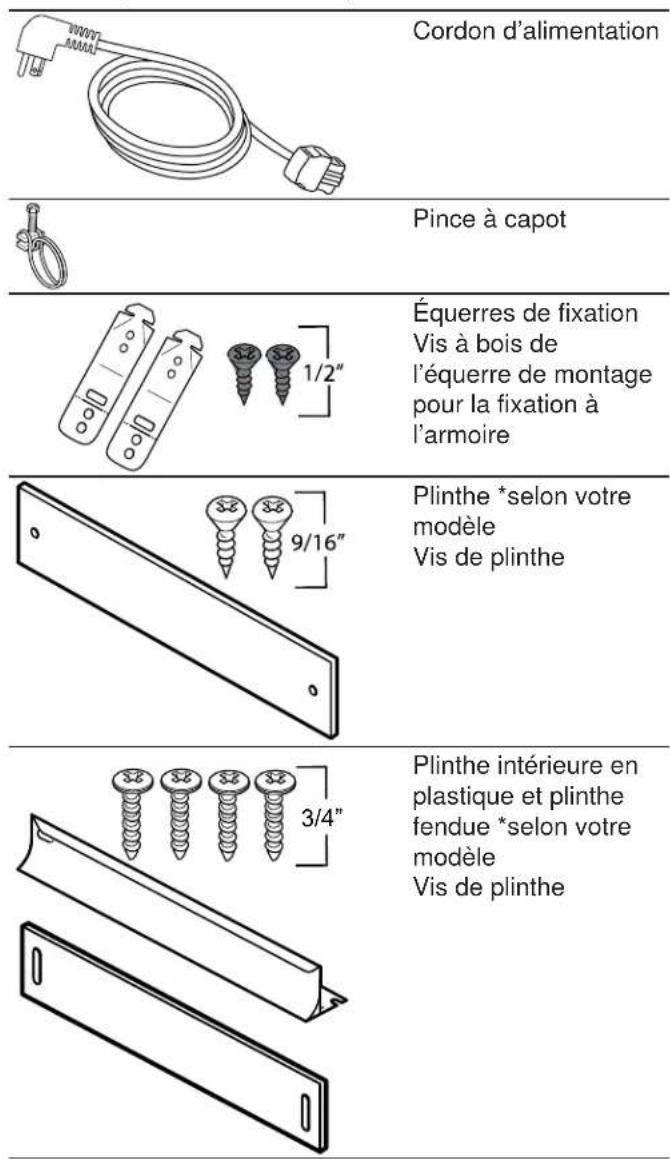

2.2 Pieces incluses

Après avoir déballé toutes les pieces, assurez-vous que toutes les pieces sont presents et n'ont pas été endommagées durant le transport.

Équres de plinthe Vis d'équres de plinthe

Trousse de panneaux entités entière intégrée et instructions * selon votre modèle

2.3 Outils et pieces nécessaires

Rassemblez les outils et pieces supplémentaires suivants avant de commencer l'installation de votre apparéil.

Outils

1/16 in (2 mm)	Perceuse électrique
0 2.5"	Scie-cloche
m	Ruban à mesurer
+	Tournevis cruciforme
-	Tournevis plat
	Clé à molette x 2
	Pinces
	Niveau

Papier abrasif

Pieces

Le raccord coudé avec filetage femelle 3/4 po pour tuyau à une extrémité s'adapte à votre ligne d'alimentation en eau à l'autre extrémité.

Tuyau d'accue d'eau - tube en cuivre de 3/8 po de diamètre extérieur minimum ou conduite d'alimentation du lave-vaisselle à tresse métallique. * Le coude et le tuyau d'accue d'eau se trouvent dans la trousse de fournitures du lave-vaisselle SMZSH1ABUC.

Vanne d'accuté et raccords appropriés pour la ligne d'alimentation en eau chaude.

2.4 Lieste de contrôle avant l'installation

Assurez-vous que les conditions suivantes sont remplies lors de la planification de l'installation de votre apparéil.

AVERTISSEMENT

Éviter les risques d'échaudage ou de chocoléctrique
Assurez-vous que l'alimentation en eau et l'alimentation électrique sont fermées avant l'installation ou l'entretien.
- Ne laisses pas les lignes électriques et d'alimentation se toucher.
- Choisissez un emplacement aussi proche que possible de l'évier pour faciliter l'accès aux conduites d'alimentation en eau et d'évacuation.
Assurez-vous que l'appareil est installé suffisamment prés de l'évier de sorte que la longueur du tuyau d'évacuation ne dépasse pas 92 po (2337 mm) et qu'une partie du tuyau d'évacuation soit surélevée d'au moins 33 po par rapport au niveau du sol.
Assurez-vous que l'enceinte est carrée et que l'ouverture est d'au moins 34 po (863,3 mm) de haut et 24 po (609,6 mm) de large.
Assurez-vous que l'ouverture dans l'armoire est suffisamment grande pour faire passer le cable électrique, la conduite d'eau et le tuyau d'évacuation, et si ce n'est pas le cas, pratique une nouvelle ouverture. Voir

"Preparation avant l'installation", Page 22

Si l'ouverture est en bois, veillez à ce qu'elle soit bien poncée. Si elle est en métal, assurez-vous qu'elle est recouverte d'un joint de protection.
Assurez-vous que vous chauffe-eau est regle à 49^ C (120^) et que la pression de I'eau est comprise entre 15 et 145 psi (1 a 10 bars)
Determine la méthode de montage en fonction du modele de lave-vaisse et du type de comptoir. Voir "Equres de fixation", Page 24.
Utilisez uniquement le matériel fourni pour l'installation. Si vous remplacez un lave-vaisselle, eliminez les ancients tuyaux et autres équipements de manière appropriée.
Pour éviter de rayer le sol, préparez une protection pour le sol lorsqu'elle lave-vaisse sera glissé dans l'armoire.

2.5 Exigences electriques

Assurez-vous que les exigences électriques suivantes sont respectées.

\section*{Caracteristiques électriques du lave-vaiselle}

Volts 120

Hertz 60

Ampères 12

Watts 1440 (max)

Alimentation électrique

Le client a la responsabilité de s'assurer que l'installation électrique du lave-vaisselle est conforme à tous les codes et ordonnances électriques nationaux et municipaux. Le lave-vaisselle est concu pour une alimentation électrique de 120 V, 60 Hz, CA, branchée à un circuit électrique dédié au lave-vaisselle, correctement mis à la terre, avec un fusible ou un disjoncteur de 15 ou 20 ampères.

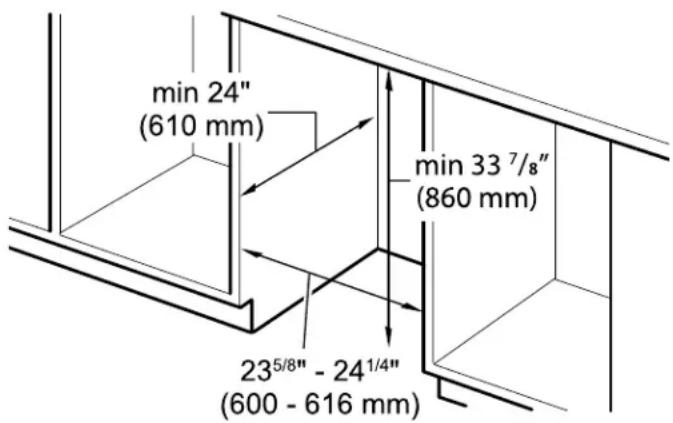

2.6 Exigences concernant les armoires

Assurez-vous que l'espace de l'armoire pour l'installation correspond aux dimensions requises.

fr-ca Préparation avant l'installation

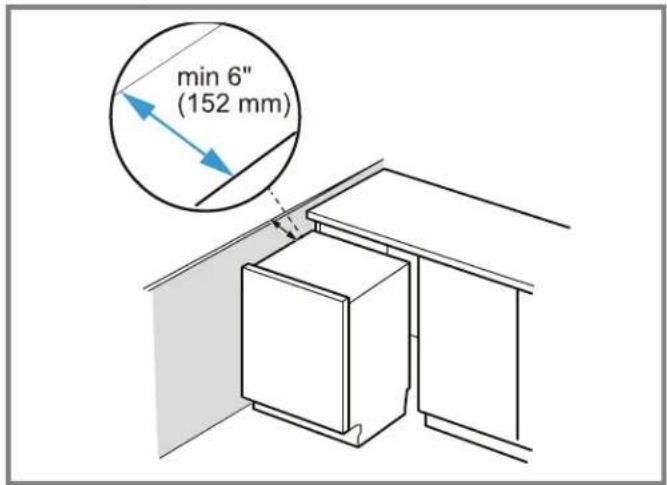

Si le lave-vaiselle doit être installé dans un coin, prévoyez un dégagement suffisant pour ouvrir la porte comme indiqué.

3 Préparation avant l'installation

Après avoir trouvez l'emplacement approprié pour votre lave-vaisselle, créez une ouverture pour permettre le passage de l'eau, du tuyau d'évacuation et des lignes électriques du côte approprié.

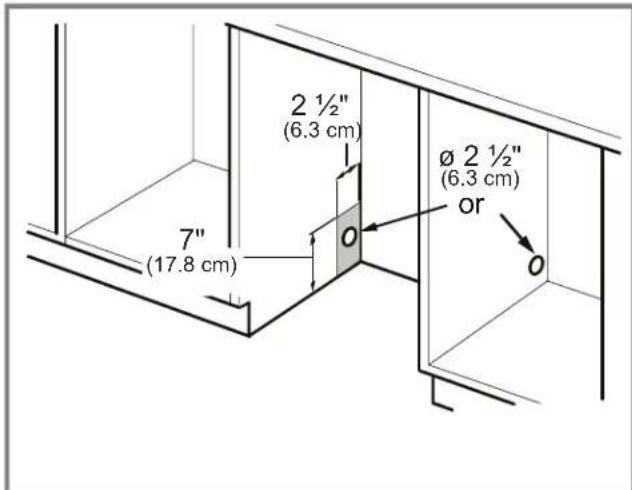

1. Découpez un trou dans la zone de 7 × 2,5 po indiquée.

Si l'ouverture est praticée à travers le bois, sablez-la avec du papier abrasif.

Si l'ouverture est pratiquée à travers du métal, utilisez la trousse de protection des bords avec clips pour cordon d'alimentation SMZEPCC1UC.

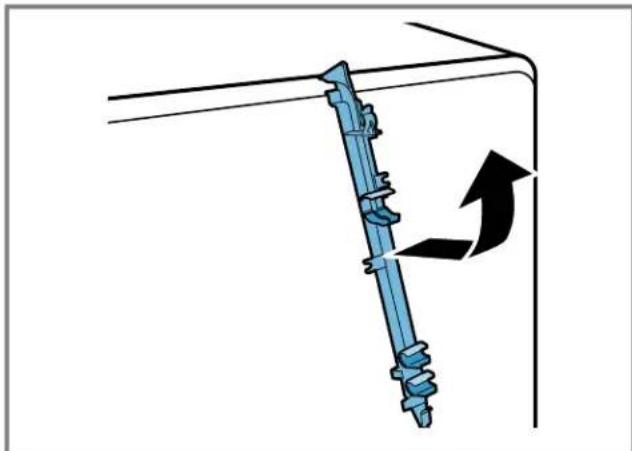

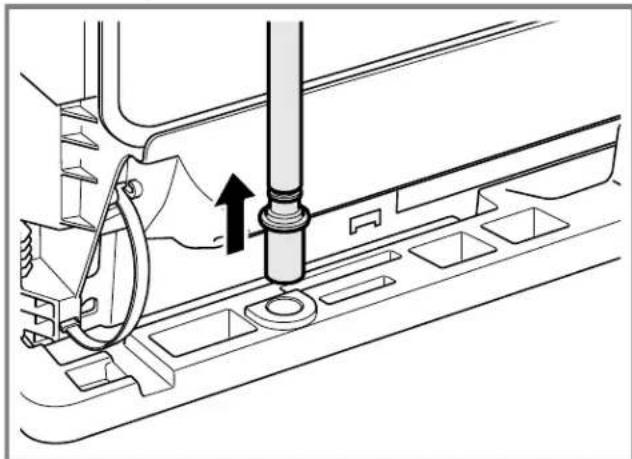

1. Tirez le tuyau d'évacuation hors de la base d'emballage comme indiqué.

1. Réservez la plinthe pour une utilisation ultérieure.
2. Retirez le collier de serrage du tuyau à l'arrière du lavevaisselle.

Il pourra être utilisé ultérieurement pourmaintenir le tuyau d'évacuation à l'intérieur de votre armoire.

Suivez les instructions suivantes pour installer le lavevaisselle.

4.1 Fixer le flexible d'arrivée d'eau

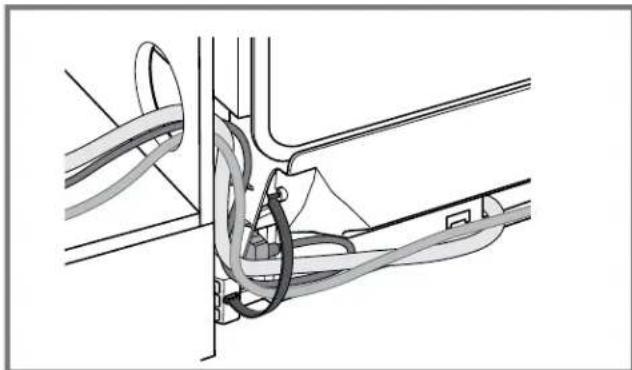

AVIS：

Évitez de déformer les filetages

La déformation des filetages peut creer des fuites.

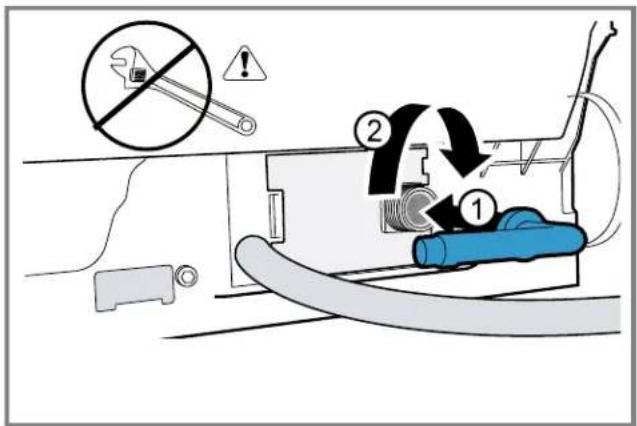

Rubandeteflon

N'utilise pas de ruban de teflon; cela pourrait creer des fuites et endommager le plancher ou les armoires.

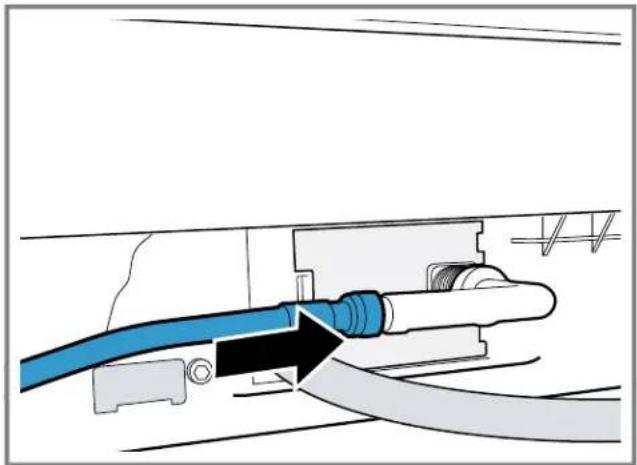

1. Fixez le raccord coudé au robinet d'arrivée d'eau, l'extrémité ouverte étant orientée vers la direction de l'évier, soit vers la gauche, soit vers la droite. ①Serrez manuellement, mais pas excessivement ②

1. Reliez la conduite d'eau chaude au coude.

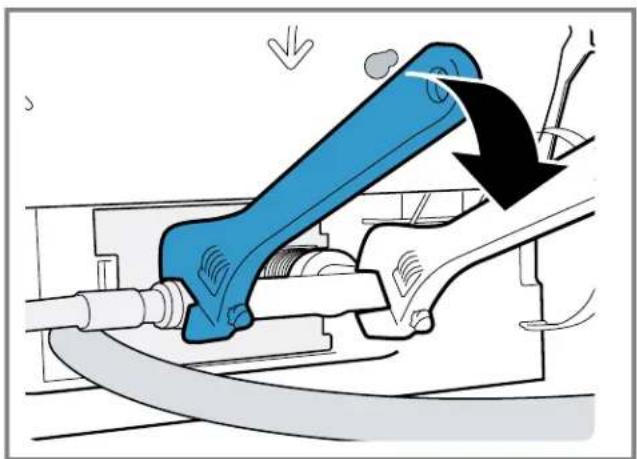

1. Utilisez deux clés pour serrer, en en utilisant une pour stabiliser et éviter demettre sous tension la vanne d'arrivée d'eau.

4.2 Contrôle visuel des fuites

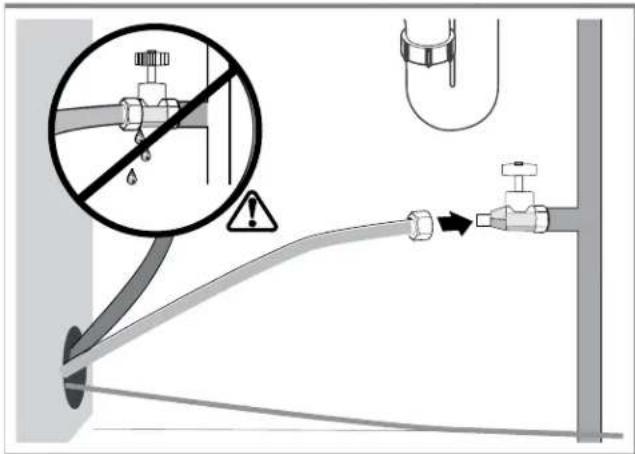

1. Raccordez temporairement l'alimentation en eau sous l'évier en passant par l'avant du meuble de l'évier. Ne mettez pas l'appareil sous tension et ne poussez pas le lave-vaisselle dans la niche.
2. Ouvrez l'eau et vérifie s'il y a des fuites au niveau du raccord du tuyau d'arrivée d'eau à l'arrière du lavevaisselle.

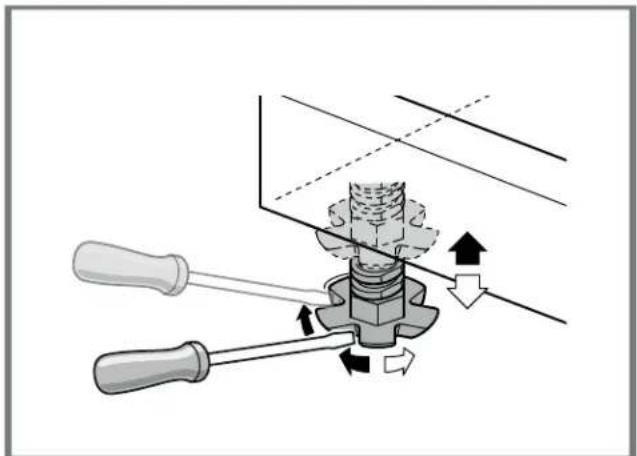

4.3 Mise à niveau préalable du lave-vaisselle

Réglez le lave-vaisselle à la bonne hauteur avant de l'insérer dans le meuble.

1. Mesurez la hauteur de l'ouverture de l'armoire.

2. Relevez l'avant du lave-vaisselle jusqu'à ce qu'il soit environ 1/2 po plus bas que la hauteur de l'ouverture en tournant les pieds dans le sens des aiguilles d'une montre.

3. Vous pouvez relever le pied arrrière une fois que l'appareil est dans l'ouverture du meuble.

La hauteur maximale à laquelle l'unité peut être élevée est de 867,3 mm (34,5 po)

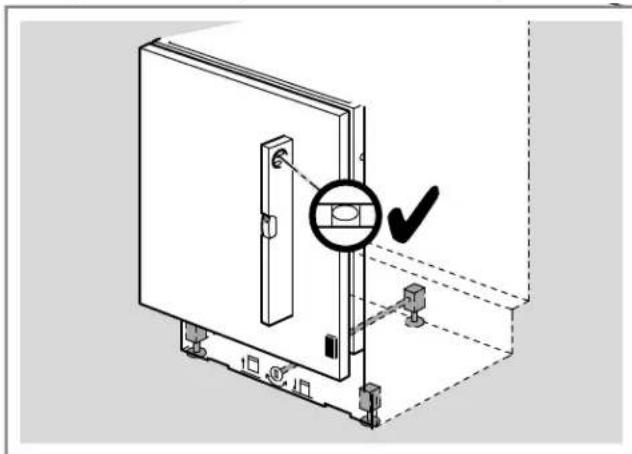

1. Utilisez un niveau sur la partie supérieure avant pour vérifier que les deux pieds sont égaux. (Le pied arrêtera sera ajusté une fois qu'il sera dans l'armoire)

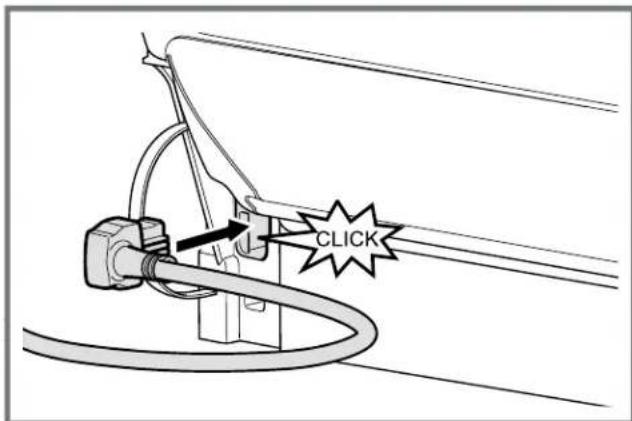

4.4 Fixer le cordon d'alimentation

Raccordez l'extrémité du cordon d'alimentation à l'arrière du lave-vaisselle.

• Veillez à l'enforcer à fond jusqu'à ce qu'il soit complètement en place.

La prise pour le cordon d'alimentation doit etre située dans une armoire ou un mur adjacent au meuble du lave-vaisselle.

Ne branchez pas le lave-vaiselle dans la prise murale tant que toutes les étapes de l'installation ne sont pas terminées.

Remarques

Utilisez uniquement le cordon d'alimentation fourni. Si le cordon est manquant, commandez la trousse SMZPC002UC auress du service à la clientele.
Si vous avez besoin d'une connexion de cablage permanente, commandez la trousse d'accessoires pour boite de jonction SMZPCJB1UC.
Si les codes electriques locaux exigent des attaches pour fixer le fil du cordon d'alimentation au lavevaisselle, utilisez la trousse d'accessoires SMZEPCC1UC.

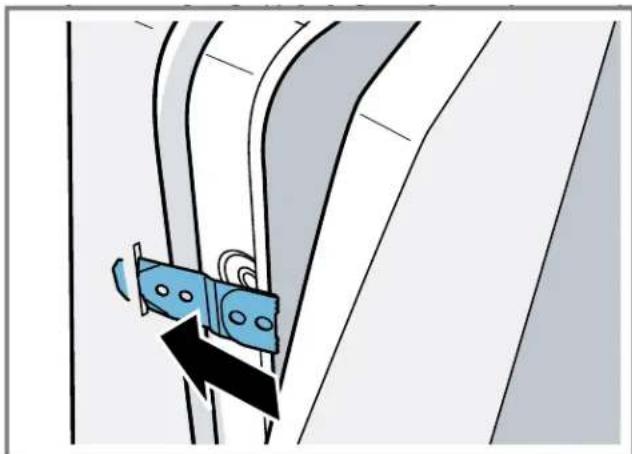

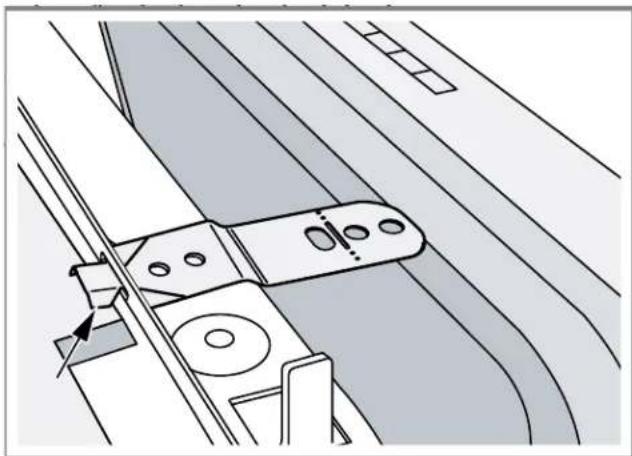

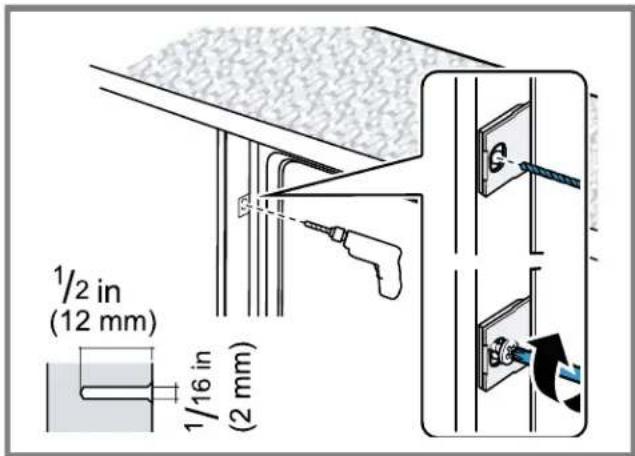

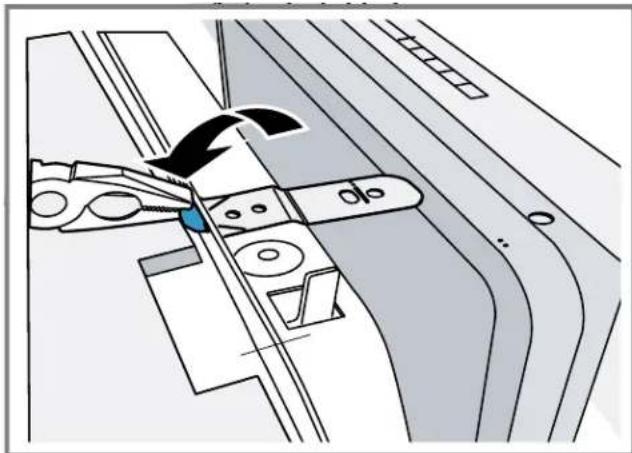

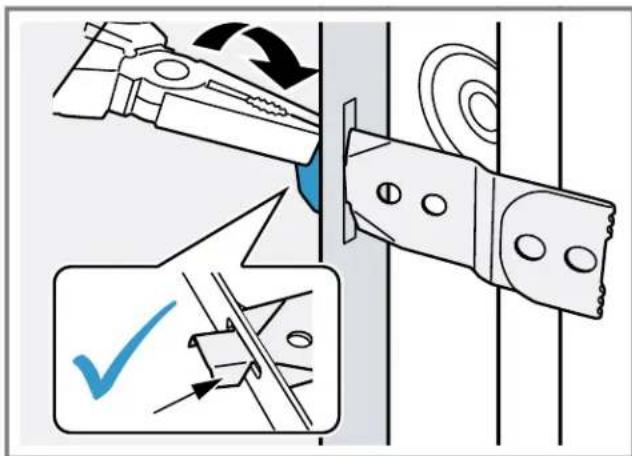

4.5 Équres de fixation

Avant d'instructor les équres de fixation fournies, decide de la méthode de fixation du lave-vaisselle dans son enceinte: par le haut (bois ou matériel poureaux) ou laterale (pierre ou surface solide). Une fois les équres de fixation installées sur le lave-vaisselle, les retiretir devient difficile et endommagerait tant les supports de montage et le lave-vaisselle. Si vous avez un panneau entièrement intégré, ne fixez pas les équres de fixation avant d'avoir fixé le panneau à la porte.

A VERTISSEMENT

Éviter les risques de basculement

N'utilissez pas le lave-vaiselle avant qu'il ne soit complètement installé. Lorsque vous ouvrez la ported'un lave-vaiselle non instalé, ouvrez-la avec précaution tout en soutenant l'arrête de l'appareil. Le non-respect de cet avertissement peut entraîner des blessures graves.

Montage par le haut

Le montage par le haut est utilisé pour les comptoirs en bois ou autres matérieliaux qui peuvent être facilement percés.

1. Orientez les supports de montage et insérez-les dans le bon emplacement.

1. À l'aide d'une pince, pliez les brides laterales vers le bas. Ne fixez rien au meuble à ce stade-ci.

Montage létaléral

Le montage l'etal est utilise pour les comptoirs en marbre, granit ou autre materiaiu de surface solide qui ne peut etre facilement perce.

MISE EN GARDE

Évitez les bords tranchants

• Ne cassez pas les équres de fixation, car cette risqueraisit de former des arêtes vives.

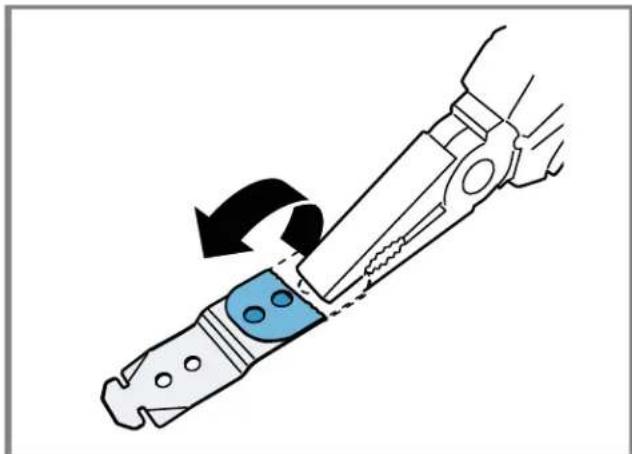

• Saisissez l'équerre de fixation avec une pince et repliez le support sur lui-même au niveau de la perforation.

1. Glissez la bride de l'équerre dans les fentes laterales du cadre.

1. À l'aide d'une pince, pliez les brides latérales. Ne rattachez rien à l'armoire à ce stade-ci.

4.6 Préparer les tuyaux et le cordon d'alimentation

Le tuyau d'évacuation du lave-vaiselle est configuré pour un écier situé sur le côte gauche de l'emplacement d'installation. Si votre écier se trouve sur le côte droit, vous devrez repositionner le tuyau d'évacuation derrière le lave-vaiselle avant de l'installer.

1. Si nécessaire, décrochez la sangle et repositionné le tuyau d'évacuation selon vos besoin (si vous évier est à gauche, laissez le tuyau tel celui).

1. Placez le tuyau d'évacuation, le tuyau d'arrivée d'eau et le cordon d'alimentation de manière à ce qu'ils passent tous dans la sangle du côte approprié.

1. Remettez la sangle en place pour fixer les tuyaux et le cordon.

4.7 Installer un lave-vaisselle dans un meuble

Pour éviter de rayer le sol, utilisez des protections de sol et faites attention lorsque vous faites glisser le lavevaisselle dans le meuble.

AVIS:

Evitez les pris du tuyau

• Faites attention en poussant le lave-vaiselle. Les tuyaux peuvent se plier, se tordre ou se casser, ce qui peut provoquer une obstruction ou uneuite.

• Faites d'abord passer le cordon d'alimentation par le trou inférieur du meuble, puis ajoutez les tuyaux.

• Avec les deux mains, poussez le lave-vaisselle à 1/3 de sa longueur dans l'armoire et ARRÉTEZ.

1. Tirez les tuyaux et le cordon d'alimentation à travers le trou dans l'armoire comme indiqué.
2. Poussez l'appareil à 2/3 de sa longueur dans l'ouverture et ARRÉTEZ.

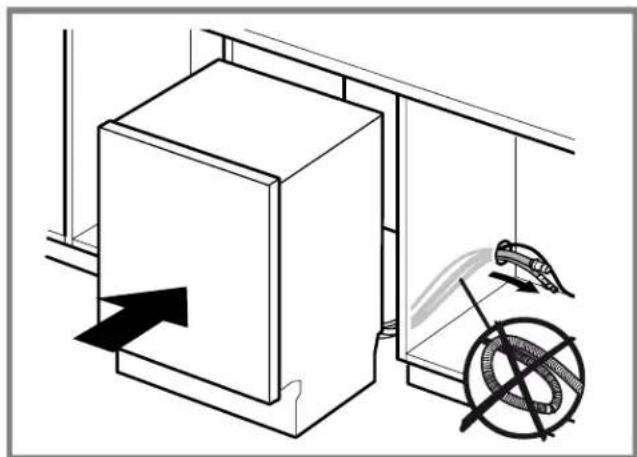

1. Passez la main dans le meuble adjacente et sortez complètement les tuyaux et l'excedent de cordon d'alimentation afin qu'ils ne soient pas pliers.

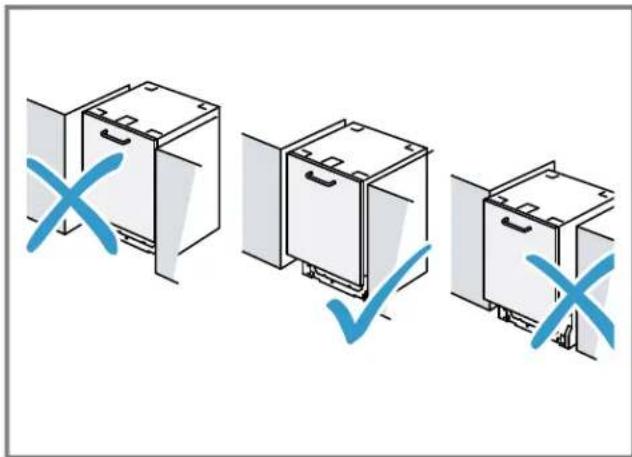

1. Enfin, poussez l'unité jusqu'à ce qu'elle affleure la portedu meuble.

4.8 Mise à niveau du lave-vaisselle

Maintenant que le lave-vaisse est dans le meuble, vérifie à nouveau les niveaux.

1. Nivelez d'un cotoé à l'autre en tournant les pieds dans le sens des aiguilles d'une montre pour relever I'avant ou dans le sens inverse pour I'abaisser.

1. Mettez l'avant et l'arrière à niveau en tournant la vis centrale dans le sens des aiguilles d'une montre pour relever l'arrière ou dans le sens inverse pour l'abaisser.

1. Utilisez un niveau pour vérifier que votre lave-vaisselle est de niveau. Vérifiez que le comptoir est de niveau et ajustez le lave-vaisselle au comptoir.

1. Assurez-vous que le haut de la porte n'est pas à moins de 1/4 po (6 mm) du dessous du comptoir.

4.9 Assemblage de la porte extérieure

Suivez les instructions pour l'assemblage de la porte extérieure sur le modele entierement intégre.

Remarque: Le panneau de porte doit peser entre 9 et 18 livres, avoir une épaissieur d'au moins 3/4 po et ne pas dépasser 30 1/8 po de longueur.

4.10 Fixer le lave-vaisselle

1. Centrez le lave-vaisselle dans l'ouverture.

1. Si vous utilisez le montage par le haut, vissez les vis des équerres de fixation à travers les trou s dans ces dernières. Choisissez le trou le moins adapte à votre installation.

Si le lave-vaisse a ete livre avec une barriere de protection, vissez a travers la barriere.

1. Pour le montage létal, soulevez le rabat de la bande déco et insérez les vis en dessous.

4.11 Fixer la plinthe standard

1. Insérez les équres de fixation de la plinthe dans les ouvertures des deux côts en appuyant fortement jusqu'à ce qu'ils soient complètement en place.

2. Utilisez des vis de 3/4" (19mm) vis des équres de fixation de la plinthe pour fixer les équres métalliques à la base

1. Si votre modele est équipé d'un tablier en caoutchouc, place-le derrière les languettes des équerres métalliques, comme indiqué.

1. Faites glisser en position la plinthe en vous assurant qu'elle est a ras avec le plancher.

2. Utilisez des vis de 9/16" (14mm) vis de la plinthe pour monter la plinthe par le trou avec lequel elle est alignée sur les équres de métal.

Pour ajuster la plinthe en hauteur, il suffit de changer le trou par lequel elle est vissee dans I'équerre.

1. Si votre modèle est équipé d'un tablier en caoutchouc, ouvrez la portepour vous assurer que le tablier est dans la bonne position. Assurez-vous que le tablier ne se coince pas et qu'il peut se déplacer librement de haut en bas derrière la plinthe.

4.12 Fixer la plinthe en plastique

Si vous lave-vaisse a eté livre avec une plinthe en plastique et une plinthe à fentes, suivez ces instructions.

1. Alignez la plinthe en plastique avec les trous à la base du lave-vaiselle.

2. Fixez-les à l'aide de deux des vis de 3/4 po (19 mm) fournies.

3. Utilisez uniquement les vis fournies pour éviter d'endommager le lave-vaisse.

1. Faites glisser en position la plinthe à fentes en vous assurant qu'elle est à ras avec le plancher.

2. Vissez la plinthe à fentes en place avec les vis de 3/4 po (19 mm) restantes.

5 Raccordement du lave-vaisse

Suivez les instructions suivantes pour raccorder le lavevaisselle.

5.1 Installation de l'arrivée d'eau

Le chauffe-eau doit être réglé pour fournir de l'eau à environ 49^ C (120^ F) au lave-vaisselle. Une eau trop chaude peut nuire à l'efficacité de certains détergents. Plus l'eau est froide, moins le lave-vaisselle est efficace. La pression d'alimentation en eau chaude doit être comprise entre 1 et 10 bars (15 et 145 psi).

A VERTISSEMENT

Risque d'échaudage

N'effectuez pas de travaux sur une conduite d'eau chaude sous pression. Des blessures graves pourraient en résultat. Confiez les travaux de plomberie exclusivement à un plombier qualifié. Ne tentez pas de travailler sur la plomberie d'alimentation en eau chaude du lave-vaisselle avant d'être certain que l'alimentation en eau chaude est coupée.

AVIS: Soudure des conduites de plomberie

Les températures requises pour la soudure et le ressuage endommageront le lave-vaisselle. Si des conduites de plomberie doivent être souduées ou ressues, maintenez la source de chaleur à une distance d'au moins 6 pouces (152,4 mm) du lave-vaisselle.

Codes de plomberie

• Vérifiez les codes de plomberie locaux pour les procédures et accessoires de plomberie approvés. Toute la plomberie doit être effectue conformément aux codes nationaux et locaux.

Remarque

Remarques importantes pour le raccordement à l'eau :

Si vous utilisez un joint à souder au lieu d'un raccord à compression, veillez à terminer tous les raccords à souder avant de raccorder la ligne d'alimentation en eau au lave-vaisselle.
Utilisez une ligne d'alimentation en eau approuvée pour le lave-vaisselle avec les raccords appropriés pour cette connexion.
Si vous utilisez des tuyaux en cuivre ou tout autre materiaiu non decrit dans ce manuel pour l'alimentation en eau, confiez l'installation a un plombier agreé.
Utilisez toujours des joints appropriés lorsqu'vous effectuez des raccordements de plomberie.
1. Rincez la conduite d'eau entrante pendant environ 1 minute pour eliminer tout corps étranger.
2. Raccordez la conduite d'alimentation en eau du lavevaisselle à la vanne d'arrêt d'eau.

• Installez un robinet d'arrêt s'il n'y en a pas déjà un sur la ligne d'alimentation.
  Assurez-vous qu'il n'y a pas de coudes ou de pris aigus dans la conduite d'eau qui pourrait entraver l'écoulement de l'eau.

1. Serrez correctement tous les raccords d'eau.
2. Une fois tous les raccordements effectués, ouvrez l'eau chaude et contrôlez la présence de fuites.

5.2 Installation du raccord d'évacuation

Le tuyau d'évacuation doit être installé avec une boucle elevée ou une fente d'aération.

AVIS:

Installation du tuyau d'évacuation

Le tuyau d'évacuation du lave-vaisselle doit être installé avec une partie de celui-ci à au moins 33 po (84 cm) du sol, sinon le lave-vaisselle risque de ne pas s'écouler correctement.

Retirer la fiche du broyeur à ordures

Si le tuyau d'évacuation du lave-vaiselle doit être raccordé à un broyeur d'ordures, retirez d'abord le bouchon du raccord du broyeur.

Remarque

Remarques importantes pour les raccords d'évacuation :

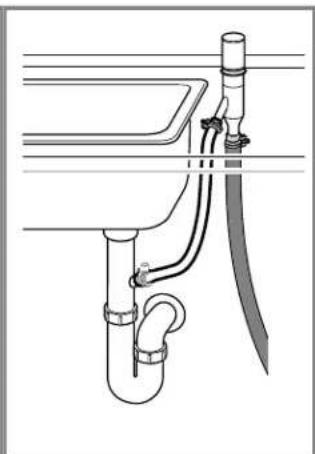

Si la réglementation locale exige une fente d'aération, installez-la conformément aux instructions du fabricant.
- La longueur du tuyau d'évacuation peut être allongée si nécessaire. Utilisez la trousse #SGZ1010UC. La longueur maximale du tuyau d'évacuation, y compris le tuyau menant à la fente d'aération, est de 150 po (380 cm).
- Vous pouvez fixer le collier de serrage à l'intérieur de l'armoire adjacente pour suspendre le tuyau d'évacuation (les vis ne sont pas fournies) au lieu d'utiliser un lien non métallique comme indiqué sur les illustrations suivantes. La hauteur du tuyau d'évacuation ne doit pas dépasser 43 po.

1. Placez un collier de serrage à l'extrémité du tuyau d'évacuation AVANT de le raccarder à la plomberie.
2. Si vous avez un broyeur d'ordures, connectez le tuyau d'évacuation au broyeur d'ordures avec une boucle elevée ou une fente d'aération.

1. Si vous n'avez pas de broyeur d'ordures, connectez le tuyau d'évacuation au raccordement d'évacuation avec une boucle élevée ou une fente d'aération.

1. Serrez le collier de serrage autour de la plomberie domestique.

5.3 Connexionélectrique et cycle d'essai

1. Pour les raccordements à une prise murale, branchez le lave-vaisse dans la prise.
2. Mettez l'alimentation électrique sous tension.
3. Assurez-vous que l'alimentation en eau est en marche.
4. Mettez le lave-vaisse en marche et lancez un cycle d'essaypendant 15 minutes.
5. Vérifiez que le cycle fonctionne et qu'il n'y a pas de fuites pendant qu'il est en marche.
6. Arretez le cycle et eteignez le lave-vaiselle.
7. Notre installation est terminée.

6 Service à la clientèle

Lors de toute réparation réalisée dans le cadre de la garantie, nous nous assurons que votre apparéil est réparé avec des pieces de rechange d'origine par un technicien dûment formé et/agree. Nous utilisons exclusivement des pieces de rechange d'origine lors des réparations.

Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, consultez nos modalités de garantie auprès de votre détaillant ou sur notre site Web. Si vous contactez le service à la clientèle, indiquez le numéro de modulo (E-Nr.) et le numéro de fabrication (FD) de l'appareil.

USA:

1-800-944-2904

Youtrouverezegalementdelaide pourcontacter

Home Connect® à l'adresse suivante :

6.1 Numéro de modulo (E-Nr.) et numéro de fabrication (FD)

Le numero de modulo (E-Nr.) et le numero de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil. Vous trouvrez la plaque signalétique à l'intérieur de la porte de l'appareil.

Pour retrouver rapidement les données de votre apparéil et le numéro de téléphone du service à la clientèle, n'hésitez pas à les recopier ailleurs.

Tabla de Contents
